BRUGSANVISNING 605C Metro Therm

Undersøg straks ved modtagelsen, om vandvarmeren er hel og ubeskadiget. Hvis ikke, skal det omgående meldes til transportfirmaet.

Principielt sker al forsendelse for kundens risiko.

PLACERING

Vandvarmeren med tilhørende rør skal placeres frostfrit.

Vandvarmeren skal monteres lodret og bør opsættes nærmest det mest benyttede tapsted. Og i nærheden af et gulvafløb.

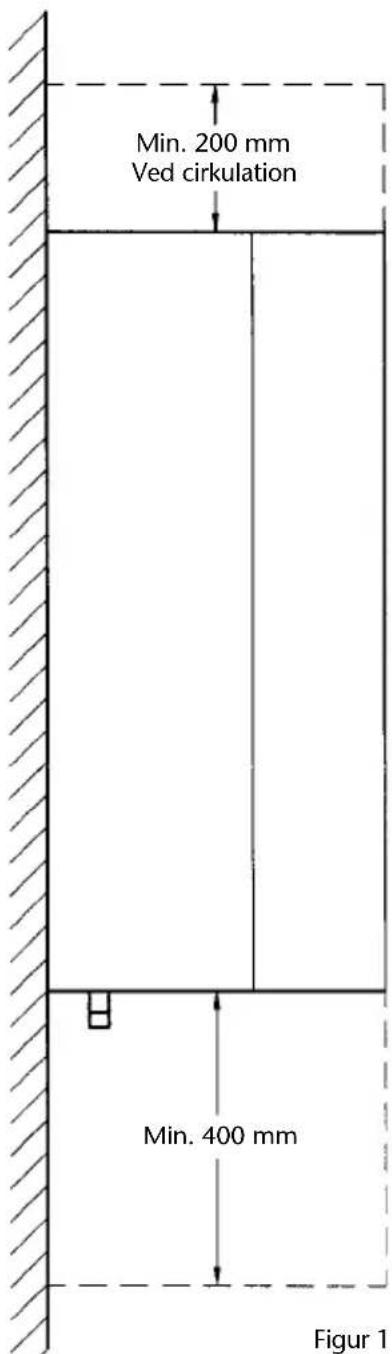

Ved placering af vandvarmeren skal der tages hensyn til, at der er plads til vedligeholdelse og service. For de væghængte modeller skal afstanden til gulv være min. 400 mm og afstanden til loft bør være min. 200 mm (figur 1).

Ved ophængning af vandvarme- ren skal de medleverede op hæng- ningsbeslag benyttes.

vigtigt

Vær sikker på, at væggen kan bære beholderen inkl. vand.

Svage vægge som f.eks. gips eller letbeton kan nødvendiggøre en anden montering af ophængningsbeslagene. F.eks. med et H-stativ (leveres som tilbehør). Til vandvarmere på 60 til 160 liter kan som tilbehør leveres et stativ, med justerbare fødder, der muliggør, at vandvarmeren kan opstilles vandret på fast plant gulv. Pladesæt kan eftermonteres.

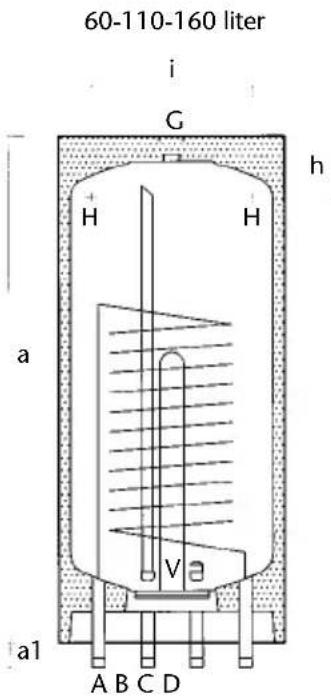

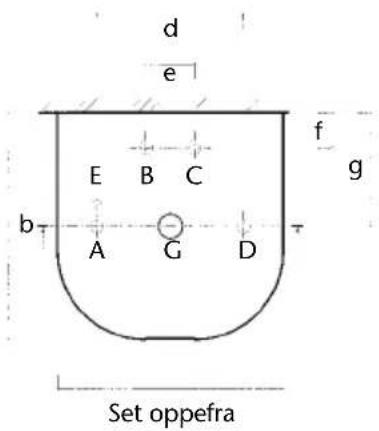

MÅL

A Varmeveksler ind
B Afgang varmt vand
C Tilgang koldt vand
D Varmeveksler ud
E Udluftningsskrue (kun ved 3/4" varmeveksler)
G Muffe 3/4" m/prop (evt. cirkulation)
H Huller i ophængningsbeslag
V Flange med dykrør til varmelegeme, 3/8" dykrør og anode

Type a	a1 b	c d e	f	g	h i
622C	875	40	390	390	280	100	60	195	175	255
644C	1030	40	460	460	300	100	70	230	175	255
605C	1400	40	460	460	300	100	70	230	175	255

WVS-MONTERING

Vandtilslutning af vandvarmeren må kun udføres af autoriseret VVS-installatør.

Vandvarmeren er forsynet med nylonbøsninger i koldt- og varmt vandstilslutningerne. Disse bøsninger beskytter emalje belægningen og skal ikke fjernes. Ved brug til opvarmning af blød-gjort eller demineraliseret vand: kontakt først METRO's serviceafdeling.

Vandvarmeren skal monteres som trykbeholder med afspærrings-, kontra- og sikkerhedsventil (som f.eks. METRO's sikkerhedsaggregat, jf. Fig. 2, se også special brochure 06:010).

Montering af trykbeholder

Vandvarmeren skal forsynes med en sikkerhedsventil iht. Arbejdstilsynets anvisninger. Sikkerhedsventilens åbningstryk skal være på 10 bar.

OBS

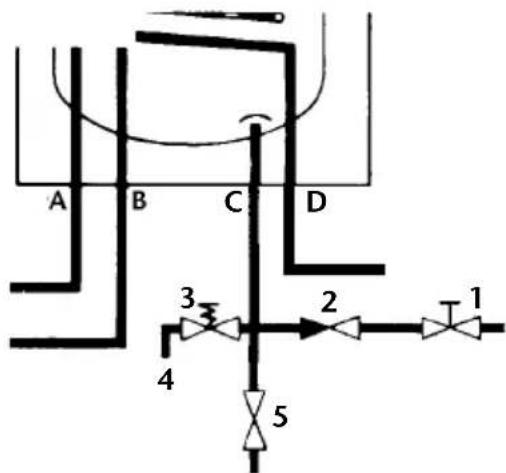

Sikkerhedsventilen og kontraventilen skal placeres som vist på figur 1.

Sikkerhedsventilen skal være anbragt på koldtvandstilgan-gen i nærheden af beholderen, uaf spærrelig fra denne, og let tilgængelig for afprøvning og eftersyn.

Fig. 1

1. Vandtilgang (koldt) ^3/_4 " afspærringsventil
2. Kontraventil (indbygget)
3. Sikkerhedsventil
4. Overløb ^3/_4 "
5. Tømmehane
   A. Spiral frem
   B. Varmt vand ud ^3/4 "
   C. Koldt vand ind ^3/4 "
   D. Spiral retur

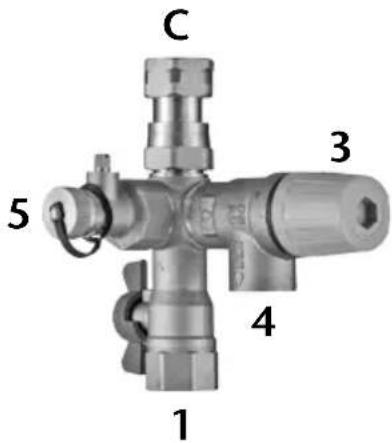

Fig. 2

Forbindelsesrøret mellem sikkerhedsventil og vandvarmeren samt overløbet fra sikkerhedsventilen må ikke kunne afspær - res. Lysning min. 3/4" (ø20 mm). Overløbet skal udmunde synligt og frit til afløb, og må af hensyn til frost ikke føres ud i det fri.

Sikkerhedsventilen skal mindst kunne afblæse vandvarmerens mærkeeffekt.

Ved brug af METRO's sikkerheds-aggregat (figur 2, side 5) er disse krav opfyldt.

Da vand udvider sig under opvarmning (ca. 2%), skal sikkerhedsventilen dryppe, under opvarmningen.

Når vandvarmeren fyldes (eller tømmes), skal der være mulig hed for udluftning – f.eks. ved at åbne en varmtvandshane.

Montering af cirkulation

I topladen findes en plastprop. Under denne (i isoleringen) findes en muffe ( ^3/_4 " indv. RG) med prop (NV 26).

Tvungen cirkulation

Vi anbefaler tvungen cirkulation med pumpe. De bør montere et cirkulationssæt (leveres som tilbehør).

Cirkulationssættet består af et emaljeret forlængerrør til montering i toppen af vandvarmeren og et PEX-rør, der monteres ned i vandvarmeren.

Naturlig cirkulation

Skal vandvarmeren tilsluttes naturlig cirkulation, skal varmt-vandsafgangen tilsluttes i toppen af vandvarmeren.

Cirkulationsledningen tilsluttes varmtvandsafgangen i bunden og PEX-røret i varmtvandsafgangen afkortes til ^2/_3 længde.

NB

De bør gøre forbrugeren opmærksom på varmetabet fra cirkulationsstrengen, og de deraf følgende driftsudgifter. Cirkulationen kan med fordel styres af et tidsur.

EL-MONTERING

El-tilslutning må kun foretages af autoriseret el-installatør.

Vandvarmeren er i stænktæt ud førelse, og skal altid ekstra - be skyt tes i henhold til stærkstrømsregulativet.

Termostat og overkogssikring er kombineret og sammen med glimlampe monteret i den grå styreboks, forrest/nederst på vandvarmeren.

Overkogssikringen må kun gen- indkobles af autoriseret instal- latør.

Vandvarmeren leveres fra fabrik med et 4-leder kabel (tilledning) uden stik. Hvis dette beskadiges, skal det udskiftes med en speciel ledning. (Fås som reservedel, vandvarmer type og effekt op-lyses ved bestilling).

Husk! Før strømmen sluttes skal vandvarmeren være fyldt med vand

El-varmelegeme – til og med 3 kW

Standardvarmelegemet kan tilsluttes 400V (3 kW) eller 230V (1 kW), uden indgreb i vandvarmerens el-tilslutning. (Se på el-diagrammet, hvordan, side 8). Vandvarmeren leveres med et 4-leder kabel (brun, blå, sort, grøn/gul og er 1°).

Termostaten har et arbejdsområde på 5-65° C samt en tænd/sluk funktion, der erstatter afbryder i fast installation.

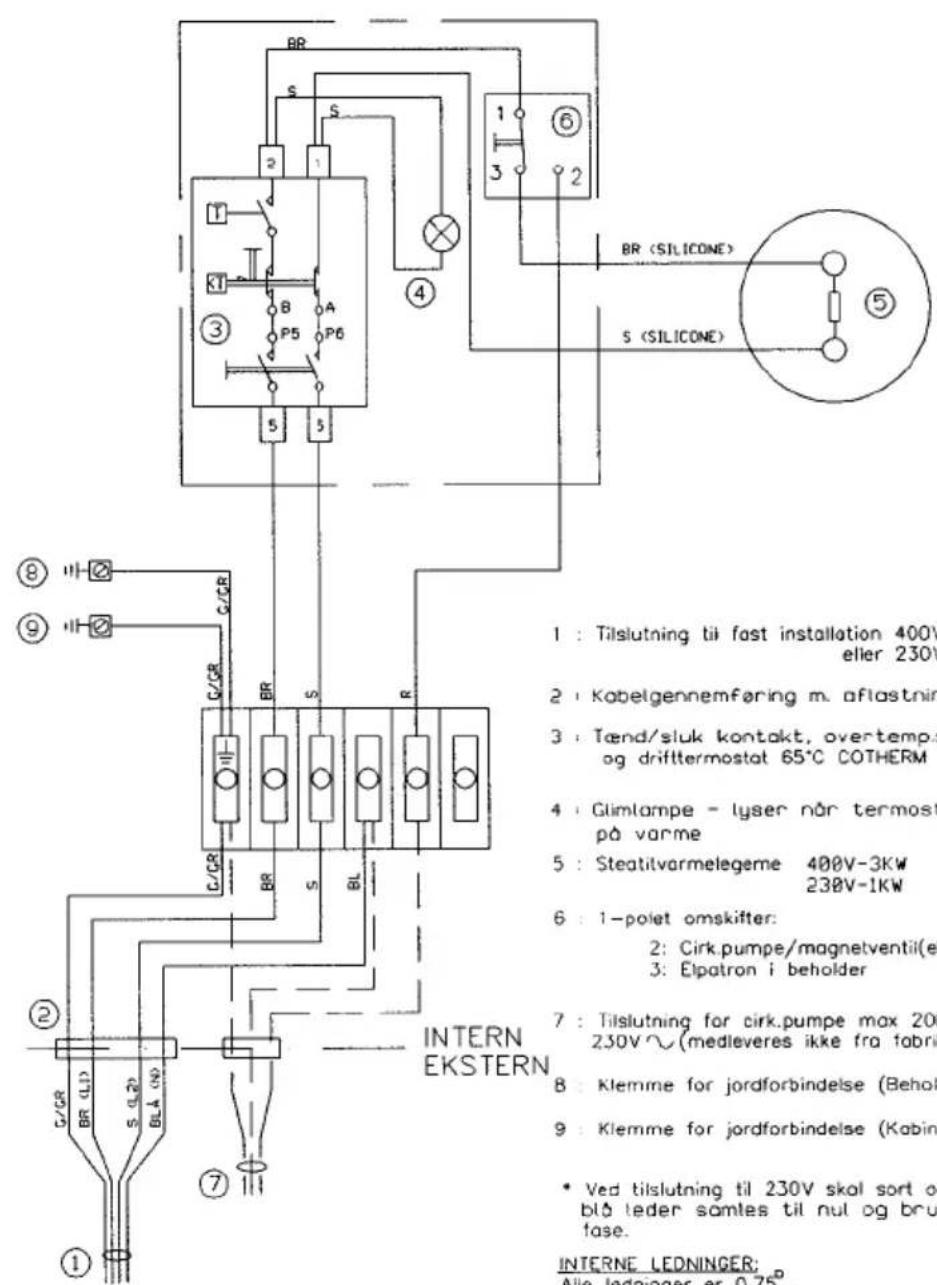

El-diagram 3 kW (1 kW)

Type 622C, 644C, 605C

400V2N\~ ved 230V\~ se

1 : Tilslutning till fast installation 400V2N ∪ +J eller 230V ∪ +J

2 : Kabelgennemføring m. aflastning

3 : Tænd/sluk kontakt, overtemp.sikring 110°C og drifttermostat 65°C COTHERM BBSC

4 : Glimlampe - lyser når termostat 'kalder' på varme

5 : Steatilvarmelegeme 400V-3KW 230V-1KW

6 : 1-polet omskifter: 2: Cirk.pumpe/magnetventil(ekstern) 3: Elpatron i beholder

7 : Tilslutning for cirk.pumpe max 200W 230V ∼ (medleveres ikke fra fabrik)

8 : Klemme for jordforbindelse (Beholder)

9 : Klemme for jordforbindelse (Kabinet)

Tilslutning til kedlen

Varmeveksleren kræver tvungen cirkulation med pumpe. I specielle tilfælde, hvor vandvarmeren er monteret lige over kedlen kan den fungere uden pumpe.

Det er en fordel at montere en effektiv automatisk udlufter mellem kedel og vandvarmer.

Husk at combivandvarmeren skal tilsluttes før en eventuel shunt-ventil (fig. 2).

Fig. 2


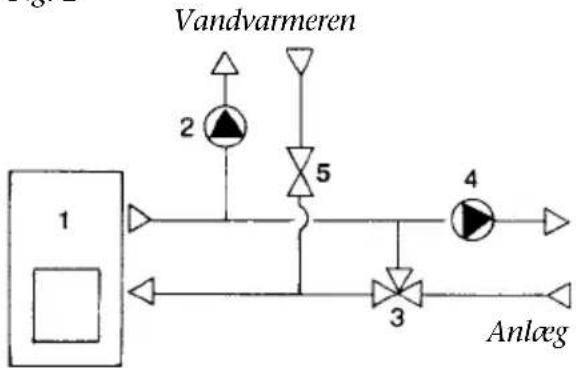

Anlæg med shunt

Når combivandvarmeren tilsluttes et anløg med shunt, skal vandvarmeren tilsluttes mellem kedlen og shunten.

1. Kedel
2. Pumpe til combivandvarmeren
3. Shunt
4. Pumpe på radiatorkredsen
5. Afspærringsventil

I bunden af vandvarmeren findes en omskifter. Denne skifter mellem el-varmelegemet og et 230 Volt el-udtag til styring af en pumpe. Termostaten i combi- vandvarmeren giver således signal til enten el-varmelegemet eller starter en pumpe.

Opvarmning med el om somme- ren kan starte en selvcirkulation i radiatorkredsen.

Husk derfor altid at sætte en af- spærringsventil på til eller afgang til spiraler i combivandsvarmeren, så man kan lukke om sommeren.

Tilslutning til kedel med brugsvands-prioritering

Hvis combivandvarmeren styrer gas/oliefyret, må de ikke slukke for strømmen til vandvarmeren. Der skal være strøm til combivandvarmeren, og omskifteren stillet på centralvarme 🍻.

Natsænkning

Hvis anlægget er forsynet med natsænkningsautomatik med stop af pumpen, skal combivandvarmeren forbindes uden om automatikken.

Ellers kan brugsvandet ikke op- varmes af centralvarmekedlen om natten, nå kedlen er slukket.

Husk Før strømmen sluttes skal vandvarmeren være fyldt med vand.

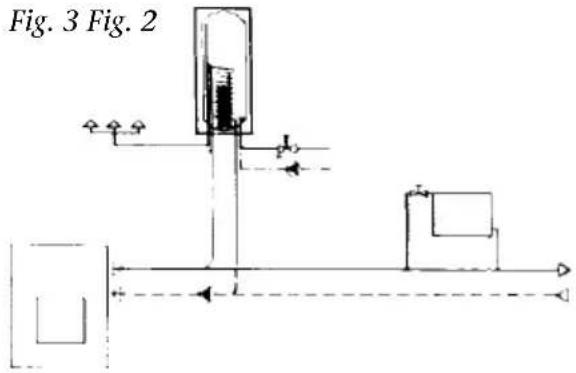

Tilslutning med en pumpe

Anlægget er ikke forsynet med shuntventil. Combivand varmeren er koblet på anlægget som en radiator (kan kun bruges på 2-strengsanlæg). Brugsvandet får samme temperatur som kedlen (fig. 3). Anlægget kan forsynes med en magnetventil der styres af termostaten i combivandvarmeren (fig. 4).

Sommer: Termostaten styrer el-varmelegemet.

Vinter: Varmtvandsbeholderen får samme temperatur som fremløbet fra kedlen.

Magnetventil styret af termostaten

Denne løsning bruges, når anlæggets pumpe også skal forsyne combivandvarmeren med kedelvand.

Magnetventilen (230V lukker NC spæn dingsløs) indsøettes for at kunne begrønse brugsvandstemperaturen.

Samtidig sikrer den, at pumpen ikke tapper vandvarmeren for energi, når magnetventilen om sommeren er lukket.

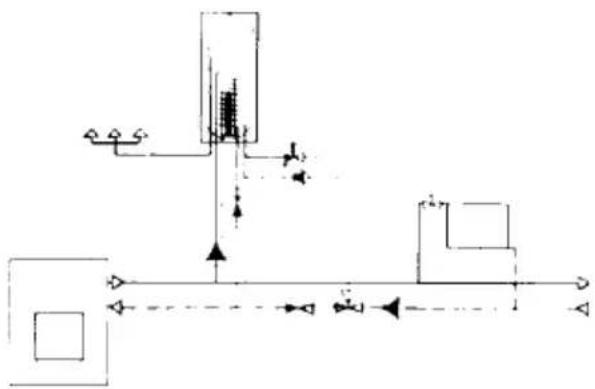

Tilslutning med separat pumpe på combivandvarmeren

Anlægget kan være forsynet med shunt (fig. 2).

Sommer: Termostaten styrer el-varmelegemet.

Vinter: Termostaten styrer den ekstra pumpe.

Seperat pumpe til combivandvarmeren

Pumpen styres af termostaten i vandvarmeren. Denne løsning bruges, hvis anlægget i øvrigt er monteret uden pumpe, eller den eksisterende pumpe ikke kan forsyne combivandvarmeren med tilstrækkeligt kedelvand.

Fig. 5Fig. 4

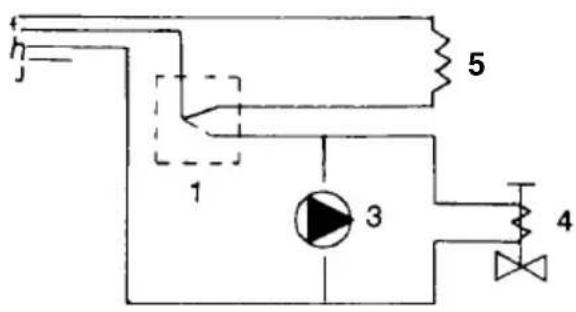

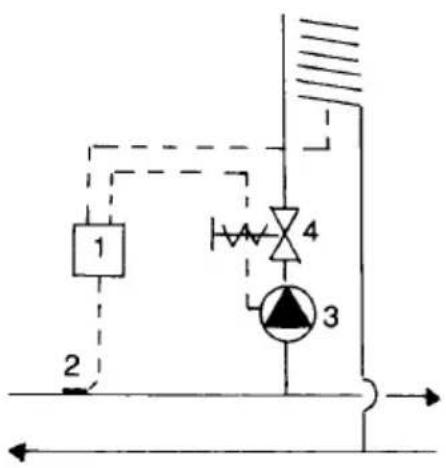

Styring ved fastbrændselskedel

Ved brug sammen med fastbrændselskedel kan combivandvarmeren forsynes med en elektronisk termostat (f.eks. Danfoss KP 77), der automatisk kobler el-varmelegemet ind, när fremløbstemperaturen fra fastbrændselskedlen falder.

Termostatens føler placeres på fremløbsstrengen. Når vandvarmeren forsynes med varme fra kedlen, kan brugsvandstemperaturen, med mindre den forsynes med en termostatventil med føler i vandvarmeren.

1. Eletronisk termostat
2. Føler på fremløb
3. Pumpe
4. Magnetventil
5. Varmelegeme

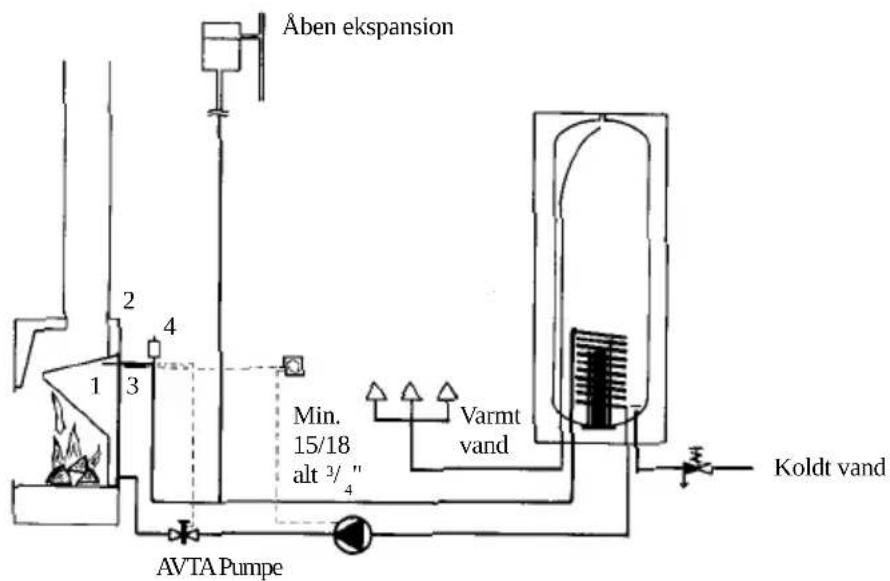

METRO COMBI

- med brændeovn med vandtank

Størrelsen af vandvarmeren vælges efter brændeovnens ydelse, min. 160 liter.

Tilslutningen skal ske forskriftsmæssigt ifølge Arbejdstilsynets vejledning B.4.8 »Forskrifter for fyrede varmtvandsanlæg«.

1. Vandtank
2. Føler for AVTA i vandtank
3. Føler for el-termostat
4. Automatisk udlufter
5. El-termostat til styring af pumpen

El-termostaten for pumpen sættes 5°C lavere end AVTA ventilen

DAGLIG BRUG

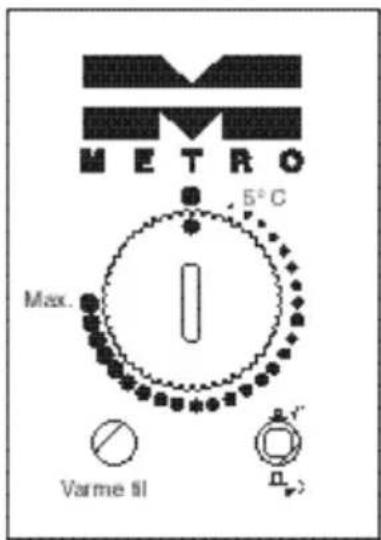

Deres vandvarmer er forsynet med en grå styreboks. På denen findes alle komponenter, der vedrører daglig brug.

Den ønskede varmtvandstemperatur indstilles på termostaten's drejeknap (figur 6), og termostaten regulerer derefter automatisk opvarmningen til den ønskede temperatur nås. Se figur 7 for termostatens skalainddeling.

Glimlampen (figur 6) lyser når strømmen er slået til og varmelegemet samtidig »er aktiv«.

På omskifteren kan De omskifte mellem el-varme og central/fjernvarme (figur 6).

Når omskifteren er stillet på el 📋, styrer termostaten el-varmelegemet. Denne indstilling bruges om sommeren, när central/fjernvarmen er afbrudt.

Ved at skifte til central/fjern-varme 🍻, udkobles el-varme-legemet og termostaten kan styre en pumpe eller magnetventil. I denne stilling vil glimlampen lyse konstant.

Når vandvarmeren er tilsluttet 400V, vil glimlampen skifte mellem et svagt og et stærkere lys, alt efter om vandet er opvarmet, eller termostaten kalder på varme.

Deres combivandvarmer kan også være tilkoblet direkte på radiatorkredsen. I fyringsperioden stilles omskifteren på cen-

Opvarmningstider ved el (minutter / 10°-50°C)

Type	1 kW	3 kW
622C	168	56
644C	306	102
605C	447	149

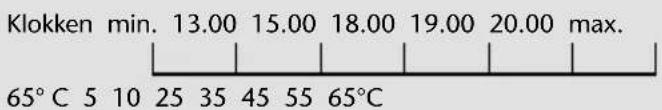

Indstilling af termostat

Sammenhæng mellem skalaindeling og ønsket beholdertemperatur. Værdierne er vejledende.

Figur 7 Figur 6

tral/fjernvarme, ⚙️ og el-varme- legemet er koblet ud.

Brugsvandet opvarmes af central/fjernvarmevandet, men De har ingen mulighed for at regulere temperaturen, der kan få samme temperatur som radiatorvandet.

Bemærk

Deres vandvarmer er også for- synet med en overkogssikring, der forhindrer overtemperatur i vandvarmeren, som følge af driftsfejl.

Overkogssikringen sidder inde i styreboksen og må kun genind-kobles af autoriseret installatør.

Frostrisiko

Såfremt vandvarmeren er monteret i f.eks. et fritidshus, sikres vandvarmeren (og rørindstallationen) bedst ved tømning!

VEDLIGEHOLDELSE

Udvendig rengøring

Vandvarmeren må kun aftørres med en fugtig klud. Der kan anvendes vindues- og glaspudseprodukter, men ikke skurepulvere eller lak op løsnende kemikalier.

Læs altid brugsvejledning på ren gøringsmidlet!

Sikkerhedsventilen

De skal mindst to gange årligt kontrollere at sikkerhedsventilen fungerer.

Deres VVS-installatør kan vise Dem hvordan.

Ved afprøvning skal der strømme vand ud.

Kalk

I områder med kalkholdigt vand vil der udfældes kalk i vandvarmeren.

Kalken vil normalt fæstnes omkring varmelegemet. Kalkud fældningen begrænses ved at holde temperaturen under 55°C.

Deres VVS-installatør kan rådgive Dem om, hvor ofte det er nødven digt at afkalke Deres vandvarmer. Det anbefales, for områder med kalkholdigt vand, at afkalke vandvarmeren jævnligt, således at driftsforstyrrelser undgås.

Anode

Deres vandvarmer er forsynet med en kontrollerbar mag ne-sium anode! Det er en god ide, at denne kontrolleres årligt.

KONTROL

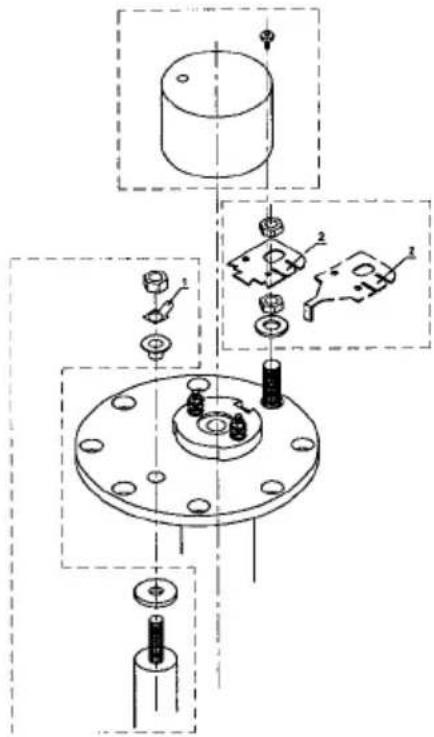

Kontrol/udskiftning af anoden

Beholderen er forsynet med en kontrollerbar magnesiumanode! Den er monteret i bundflangen og kontrolleres således: af montér stelforbindelsen til beholderen og indsæt multimeter istedet for den.

Såfremt man nu kan måle en anodestrøm større end 0,3 mA, er massen af anoden stor nok til at beskytte beholderen.

Er anodestrømmen derimod mindre end 0,3 mA, bør anoden udskiftes.

Det gøres ved at afmontere flangerøret.

Overensstemmelseserklæring kan ses på vores hjemmeside www.metrotherm.dk

REKLAMATIONSBESTEMMELSER

Tillykke med Deres nye METRO vandvarmer! Vi er sikker på, at De bliver glad for den, vi har ihvertfald gjort os enhver tænkelig anstrengelse for at levere Dem et godt og gennemkontrolleret dansk produkt. Skulle der mod forventning alligevel vise sig materiale- eller fabrikationsfejl, skal de vide:

- at METRO dækker i henhold til gældende dansk købelov. Henvend Dem blot med fakturaen til Deres leverandør, som da vil kontakte fabrikken.

- at METRO herudover tilsikrer Dem forlænget reklamationsfrist for den indvendige beholder og flangerør mod gennemtæring fra fristens udløb i henhold til gældende købelov og op til ialt 5 år. I tilfælde af tæring foretager METRO vederlagsfrit reparation af beholder eller flangerør på fabrikken. Hvor reparation foretages på stedet, leverer METRO nye dele til ombytning, men dækker ikke selve monterings- eller forsendelsesomkostningerne. Dog yder METRO kun reklamationsfrist i henhold til gældende købelov på højeffektvandvarmere og flangerør monteret i disse. Erstatning for andre ting, eller person-skade, forårsaget af eventuelle defekter ved produktet, omfattes ikke af vor forpligtigelse, ligesom denne kun er gældende, såfremt:

1. Kopi af faktura for køb eller installation og den defekte del indsendes til os gennem Deres leverandør.

2. Reparation eller andre indgreb ikke er foretaget i apparatet udover alm. forskriftsmæssig tilslutning.

3. Apparatet ikke har været tilsluttet noget andet tryk end den på mærkepladen anførte, og at installationen er udført i overensstemmelse med gældende regulativ.

(Se iøvrigt ovenstående monterings- og brugsanvisning.) frost-, lyn-, eller tørkogningsskader, eller ødelæggelse som følge af kedelstens afsætninger og overtryk erstattes ikke.

obs

Det påhviler installatøren at instruere forbrugeren om vandvarmerensfunktion og pasning.

Brugervejled ningen skal, ifølge Arbejdstilsynet, opbevares ved vandvarmeren.

Ved uregelmæssig drift tilkald installatøren!

Fabrikationsnr.:

Opsat og

(Navn)

Underskrift: Dato:

Ret til ændringer i

udførelse forbeholdes.

Godtgørelse og garanti gælder

for modtagelse i Danmark.
