BRUGSANVISNING 655 Metro Therm

Undersøg straks ved modtagelsen, om vandvarmeren er hel og ubeskadiget. Hvis ikke, skal det anmeldes til transportfirmaet med det samme. Al forsendelse er på modtagers ansvar medmindre andet er aftalt.

Placering

Installationen af vandvarmeren må kun foretages af en autoriseret VVS installatør og i henhold til Bygningsreglementet. Vandvarmeren med tilhørende rør skal placeres frostfrit. Vandvarmeren bør opsættes nærmest det mest benyttede tapsted og i nærheden af et gulvafløb. Vandvarmeren skal placeres, så der er plads til vedligeholdelse og service.

El-vandvarmere over 60 liter med standardvarmelegeme (3 kW/400V-1kW/230V) kan monteres liggende på bagpladen. Det gælder dog ikke højeffekt 6 og 9 kW. Ved vandret montering reduceres det effektive volumen til aftapning med ca. 25 til 30%.

For de væghængte modeller skal afstanden til gulv være min. 400 mm og afstanden til loft bør være min. 200 mm (figur1). Ved ophængning af vandvarmeren skal det medfølgende ophængsbeslag benyttes.

Vær opmærksom på, at væggen skal kunne bære beholderen inkl. vand.

Til vandvarmere på 60 til 160 liter kan som tilbehør leveres et stativ og pladesæt med justerbare fødder, der gør det muligt at opstille vandvarmeren i vatter på fast, plant gulv.

200 mm 400 mm Figur 1

Stregtegning

B Afgang varmt vand
C Koldt vand tilgang
G Muffe 3/4" med prop (evt. cirkulation)
H Huller i ophængningsbeslag
J Aftapningsstuds
N Styreboks
0 Glimlampe
Q El-tilslutning
W Aftagelig plade
I CC mål på ophængsbeslag

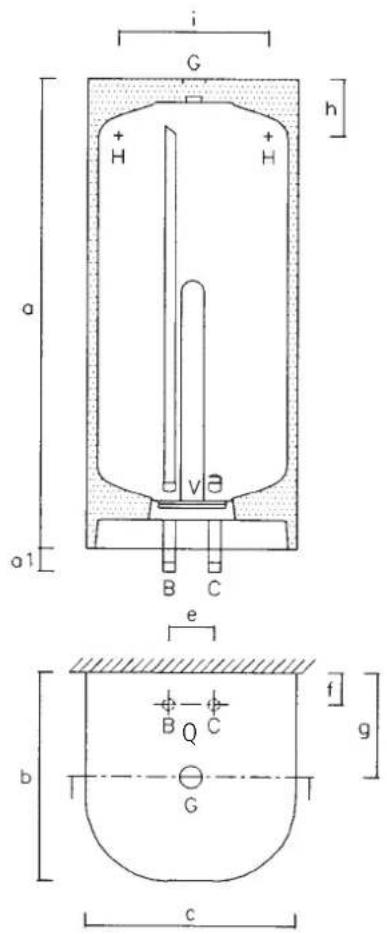

60-110-160 liter (type 622, 644, 605)

i G h a o1 B C e f b G g c

Set oppefra

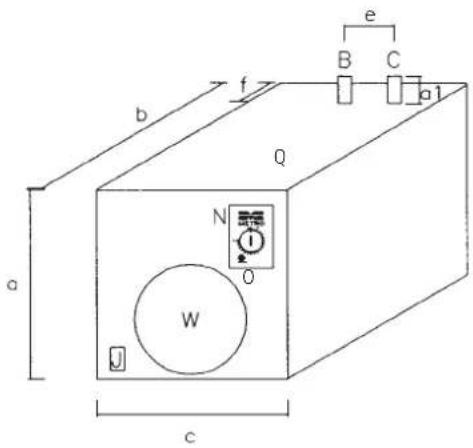

15-30 liter (Type 655)

a b f Q N O W J c B C e a1

Målskitse

Alle mål er angivet i mm.

Type nr.	Liter	Egenvægt a	a1 b c e f h i
655	55	42	460	30	560	55	70	115
622	60	48	875	40	390	390	100	60	175	255
644	110	59	1030			40	460	460	100	70	175
605	160	76	1400			40	460	460	100	70	175

Bemærk følgende ved installation

• Installationerne skal overholde Bygningsreglementet samt alle andre relevante regulativer og bestemmelser, herunder krav til el- og vandinstallationen.
• Tjek alle tekniske data og informationer på dataskiltet.
• Sørg for at al tilbehør er taget ud af indpakningen.
• Det skal sikres, at der er nem adgang til vandvarmeren. En ekstern afspærringsventil skal installeres på tilgangen til vandvarmeren.
• Før tilslutning skal vandrørene renses grundigt igennem.
• Vandvarmeren må aldrig udsættes for vandtryk som overstiger 1 MPa (10 bar).

Installationen af vandvarmeren må kun foretages af autoriseret VVS-/el installatør og i henhold til Bygningsreglementet.

Godkendelser

VA-nr. 3.23/19559

Godkendt af DEMKO

	Varmtvandsbeholder
Prøvetryk 13 bar
Driftstryk 10 bar

Risiko for korrosion

METRO THERM varmtvandsbeholdere er opbygget i emaljeret stål og beskyttet af en magnesium anode. Hvis tilslutninger og det videre rørsystem er udført i kobber eller rustfrit stål, kan det medføre en risiko for galvanisk korrosion ved tilslutningerne.

Risikoen for galvanisk korrosion kan minimeres ved at benytte et PEX-rørs overgangsstykke mellem beholder og rørinstallationen. Fejl, der opstår på baggrund af ovennævnte, er uden for METRO THERM garanti.

Vandvarmeren er forsynet med pexbøsninger i koldt- og varmtvandstilslutningen. Disse bøsninger beskytter emaljebelægningen og må ikke fjernes.

Vandvarmeren skal monteres som trykbeholder med afspærrings-, kontra- og sikkerhedsventil som fx METRO sikkerhedsaggregat. Sikkerhedsaggregatet skal placeres som vist på figur 2.

Brug af blødgjort vand i METRO THERM beholder

Der kan godt bruges blødgjort vand på saltbasis i en METRO THERM varmtvandsbeholder. Det vil dog være en god ide at fjerne anoden inden beholderen tages i brug, da anoden ellers kan blive nedbrudt. Hvis anoden nedbrydes, kan vandet begynde at lugte, glas i opvaskemaskiner blive mælkehvide og der kan blive dannet svovlbrinte, som vil forårsage at beholderen begynder at sprutte.

Der må ikke benyttes demineraliseret vand (dobbelt ion-byttet), da beholderen vil ætse op på kort tid. Demineraliseret vand kaldes også totalt afsaltet vand og de-ioniseret vand.

B C 3 2 1 4 75 Figur 2

1. Vandtilgang (koldt) 3/4" afspærringsventil
2. Kontraventil (indbygget)
3. Sikkerhedsventil
4. Overløb 3/4"
5. Tømmehane
   B Varmt vand ud 3/4"
   C Koldt vand ind 3/4"

C 5 3 4 1

Figur 3

1. Vandtilgang (koldt) 3/4" afspærringsventil
2. Sikkerhedsventil
3. Overløb 3/4"
4. Tømmehane
   C Koldt vand ind 3/4"

Sikkerhedsventilen skal være anbragt på vandtilgangen i nærheden af beholderen og let tilgængelig for afprøvning og eftersyn. Forbindelsesrøret mellem sikkerhedsventilen og beholderen samt overløbet fra sikkerhedsventilen må ikke kunne afspærres. Lysning min. 3/4" (∅ 20 mm.). Overløbet skal udmunde synligt og frit til afløb, og må af hensyn til frost ikke føres ud i det fri.

Sikkerhedsventilen skal mindst kunne afblæse vandvarmerens mærkeeffekt.

Ved brug af METRO sikkerhedsaggregat (figur 3) er dette krav opfyldt. Da vandet udvider sig under opvarmning (ca. 2%), skal sikkerhedsventilen dryppe under opvarmningen.

Montering af cirkulation

I topladen findes en plastprop. Under denne (i isoleringen) findes en muffe ( ^3/_4 " indv. RG) med prop (NV 26).

Tvungen cirkulation

Vi anbefaler tvungen cirkulation med pumpe, som monteres med et cirkulationssæt (leveres som tilbehør). Cirkulationssættet består af et emaljeret forlængerrør til montering i toppen af vandvarmeren og et PEX-rør, der monteres ned i vandvarmeren (figur 4).

Naturlig cirkulation

Skal vandvarmeren tilsluttes naturlig cirkulation, skal varmtvandsafgangen tilsluttes i toppen af vandvarmeren. Cirkulationsledningen tilsluttes varmtvandsafgangen i bunden og PEX-røret i varmtvandsafgangen afkortes til ^2/3 " længde.

Bemærk

Forbrugeren skal gøres opmærksom på varmetabet fra cirkulationsstrengen, og de driftsudgifter det medfører. Cirkulationen kan med fordel styres af et tidsur.

El-tilslutning må kun foretages af autoriseret el-installatør.

Vandvarmeren er i stænktæt IP24 udførelse og skal altid ekstrabeskyttes i henhold til LVD-direktivet.

Vandvarmeren er forsynet med en termostat, en overkogssikring til genindkobling og en glimlampe, der lyser, når varmelegemet er aktivt.

55-160 liter

Vandvarmeren er forsynet med genindkobbelbar overkogssikring. Overkogssikringen må kun genindkobles af autoriseret installatør. Overkogssikringen sidder bag sort skrue i styreboksen (figur 5). Termostaten har et arbejdsområde på 5-65°C eller 5-88°C samt en tænd/sluk funktion, der erstatter afbryderen i den faste installation.

Termostat og overkogssikring er kombineret og er monteret i den grå styreboks på vandvarmeren sammen med glimlampen.

Husk, kobberfølerrør fra termostat og overkogsføler skal føres så langt fra spadestik på varmelegemet som muligt.

El-varmelegeme - til og med 3 kW 3 kW / 400 V - 1 kW / 230 V

Standardvarmelegemet kan tilsluttes 400 V (3 kW) eller 230 V (1 kW), se el-diagram. Vandvarmeren leveres fra fabrik med et 3-leder kabel (tilledning uden stik), som skal tilsluttes den faste installation. Hvis dette beskadiges skal det udskiftes med en ny tilledning (købes som reservedel).

El-varmelegeme på 6-9 kW 3 x 400 V

Termostaten skal styre over en ekstern kontaktor (medleveres ikke fra fabrik). Se el-diagram. Vandvarmeren kræver afbryder i fast installation, dog ikke hvis den eksterne kontaktor er fuldt-brydende. Vandvarmeren leveres med et 4-leder kabel (brun, blå, sort, grøn/gul og er 2,5 m ^2 ). Termostaten har et arbejds om råde på 5-88°C.

Husk, inden strømmen tilsluttes, skal vandvarmeren være fyldt med vand.

Skrue med adgang til overkogssikring.

METRO THERM Skrue Off 5° C Max. Varme til

Figur 5

1. Tilslutning til fast installation
2. Kabelgennemføring med aflastning
3. Tænd/sluk kontakt, overtemperatursikring (110°C) og driftstermostat (65 eller 88°C)
4. Glimlampe – lyser när termostat »kalder« på varme
5. Rørvarmelegeme
6. Klemme for jordforbindelse (Beholder)
7. Klemme for jordforbindelse (Kabinet)
8. Klemrække på bundplade

* Ved tilslutning til 230V\~ skal blå leder tilsluttes til nul.

$$ G / G R = \text { g u l } / \text { g r o n } $$

$$ B R = b r u n $$

$$ B L = b l \text { a } $$

1. Tilslutning til fast installation
2. Styrestrøm til kontakter
   NB: K: Kontakter og sikring i fast installation medleveres ikke fra fabrik.
3. Klemrække (bag dæksel i bundplade)
4. 3-polet overkogssikring 110°C
5. Driftstermostat 88°C
6. Flangerør ø200
7. 47 mm steatitvarmelegeme:
   6 kW=3 stk. á 2 kW
   9 kW=3 stk. á 3 kW
8. Glimlampe (lyser ved opvarmning)

INTERNE LEDNINGER:

Styrestrømskredsen er 0,75 m². ∅vrige ledninger er 2,5 m² siliconeledning.

G/GR = gul/grøn

BR = brun

R: = Rød

BL = blå

S = sort

H: = Hvid

Læs denne manual grundigt før installation og ibrugtagning af vandvarmeren.

Sikkerhedsforeskrifter

Installation, første aktivering og vedligeholdelse af dette produkt, må kun udføres af autoriseret VVS-/el-installator, som vil være ansvarlig for overholdelse af gældende standarder og installationsregulativer. Vi påtager os intet ansvar for skader, som er forårsaget ved ikke at overholde sikkerhedsforeskrifterne.

Hvis vandvarmeren er monteret i et fritidshus eller i et helårshus, hvor man er bortrejst i en længere periode, sikres vandvarmeren og rørinstallationen bedst mod frostskader ved at tømme den samlede vandinstallation for vand. Hvis der ikke er risiko for frost, vil det være tilstrækkeligt at lukke for hovedhanen til vandforsyningen, der hvor vandet kommer ind i bygningen.

Indstilling af temperatur på type 622, 644, 605 og 655

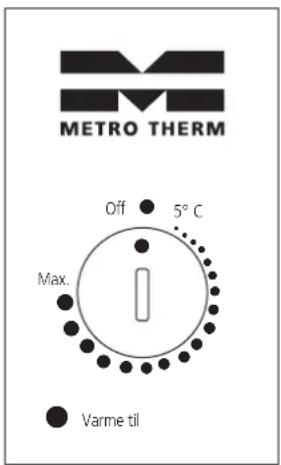

Vandvarmeren er forsynet med en grå styreboks. Den ønskede varmtvandstemperatur indstilles på termostatens drejeknap, og termostaten regulerer derefter opvarmningen til den ønskede temperatur. Se figur 7 for termostatens skalainddeling.

Glimlampen (Varme til på figur 6) lyser, när strømmen er slået til, og varmelegemet er aktivt.

METRO THERM Off 5°C Max. Varme til

Figur 6

Opvarmningstider 10-50°C (minutter)

Type	1 kW	3kW	6kW	9 kW
622		167			56		28
644		307		102		-
605		447		149		-
655		154			51		-

Indstilling af termostat

Sammenhæng mellem skalaindeling og ønsket beholdertemperatur. Indstilling sættes som klokkeslet på en urskive. Værdierne er vejledende.

Indstilling	min.	13.00	15.00	18.00	19.00	20.00	max.
5-65°	5	10	25	35	45	55	65°C
5-88°	5	20	35	45	65	75	88°C

Figur 7

Bemærk

Vandvarmeren er forsynet med en overkogssikring, der afbryder el-forbindelsen ved overtemperatur i vandvarmeren. Overkogssikringen må kun genindkobles af autoriseret installatør.

Bortskaffelse

Produktet skal bortskaffes på den mest miljørigtige måde. Privatpersoner skal ved bortskaffelse af produktet følge kommunens affaldsregulativer for bortskaffelse fra privat husholdning.

Udvendig rengøring

Vandvarmeren må kun aftørres med en fugtig klud. Der kan anvendes vindues- og glaspudseprodukter, men ikke skurepulver eller lakopløsende kemikalier. Læs altid brugsvejledningen på rengøringsmidlet.

Sikkerhedsventil

Sikkerhedsventilen skal mindst to gange årligt kontrolleres. VVS-installatøren kan vise hvordan.

Ved afprøvning skal der strømme vand ud.

Afkalkningsvejledning

Afkalkning må kun udføres af autoriseret installatør.

Da den gamle pakning ikke kan genbruges, skal pakning altid udskiftes.

• Afbryd den elektriske forbindelse på hovedafbryder og luk for vandtilgangen på stopventilen.
• Aftap beholderen.
• Bunddækslet fjernes og det er nu muligt at komme til varmelegemet. Det er et keramisk varmelegeme, der er anbragt i et dykrør på bundflangen (flangerøret).
• Ledningsforbindelserne afmonteres på varmelegemet og kapillarrørene trækkes forsigtigt ud af den lille dyklomme.
• Afmonter nu flangen. Det er muligt, at pakningen skal skæres fri fra beholderen fx med en tyndbladet kniv. Flangerøret kan være svært at få ud gennem åbningen på grund af kalktilsætninger mm. så det skal forsigtigt kantes ud, da en voldsom behandling af de emaljerede dele kan medføre skader, der senere vil kunne give anledning til tæring.
• Løs kalk fjernes. Fastsiddende kalk på varmelegemedykrøret kan løsnes ved lette slag med fx et træskaft.
  • Beholderen spules for kalkrester.
• Sæt flangen med ny pakning og afstandsring på udvendig side af boltene (figur 8) på plads. Krydsspænd boltene med moment på 15 til 17 Nm.
• Påfyld vand og kontroller for utætheder ved trykprøvning med vandtryk på 10 bar.
• Monter kapillarrør og ledninger igen. Uanset model skal kapillarrørene til henholdsvis termo stat og overkogssikring altid monteres således, at føleren til overkogssikringen ligger længst inde i dyklommen.

Vigtigt for højeffektbeholdere

Vandvarmere på 6 eller 9 kW er forsynet med 88°C termostat og installeres ofte i forbindelse med stort vandforbrug. Her kan det alt efter vandets hårdhed, temperatur og vandforbrug være nødvendigt at afkalke hvert halve år eller oftere for at undgå skader på produktet.

VVS-installatøren kan rådgive om, hvilket interval der vil passe. Ved misligeholdelse bortfalder garantien.

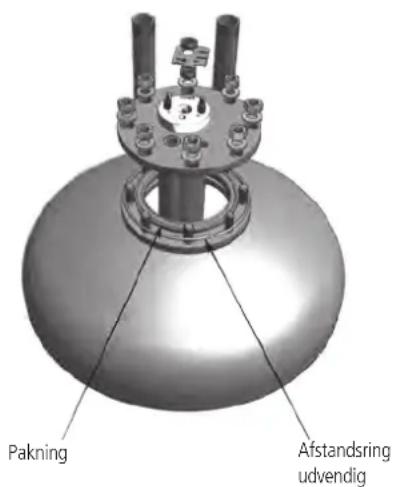

Pakning Afstandsring udvendig

Figur 8

Kontrol/udskiftning af anoden

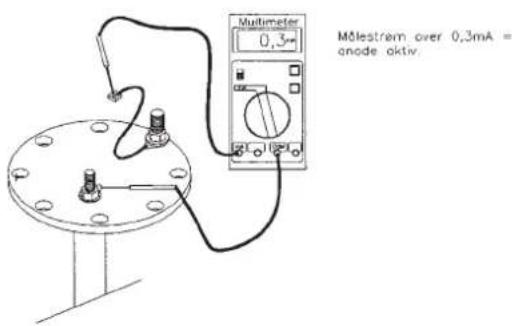

Skal udføres af autoriseret VVS-/el-installatør. Beholderen er forsynet med en kontrollerbar magnesiumanode. Den er monteret i bundflangen og kontrolleres ved at afmontere stelforbindelsen til beholderen og indsætte multimeter (se figur 9).

Hvis den målte anodestrøm er større end 0,3 mA, er massen af anoden stor nok til at beskytte beholderen. Er anodestrømmen derimod mindre end 0,3 mA, bør anoden udskiftes. Det gøres ved at tømme beholderen og afmontere flangerøret (figur 10).

Målestrem over 0,3mA = anode aktiv.

Figur 9

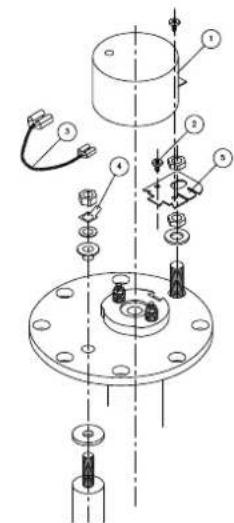

Pladeskrue (2) anvendes for montering af jordledning. Ledning (3) monteres mellem punkt 4 og 5.

Figur 10

Tabellen nedenfor kan hjælpe med at identificere og afhjælpe eventuelle problemer. Hvis problemet ikke kan afhjælpes via denne, kontakt da en autoriseret VVS-/el-installatør.

Fejl Årsag Aktion
Ingen vandgennemstrømning	Vandforsyning er afbrudt på koldt- eller varmtvandsstrengen.	Åben for eventuel lukket kuglehane.Tjek om kuglehane på sikkerhedsaggregatet er åben.
Reduceret varmt vand Vandkapaciteten i beholder er opbrugt.		Vent en halv time og prøv at tappe vand igen.
Intet varmt vand Termostat in	dstillet for lavt Skift til en højere indstilling.
	Ingen strøm til varmelegemet.	Tjek gruppetavle og sikringer.
	Overkogssikring er udkoblet. Udfør genindkobling*
	Varmelegeme brændt over. Udskiftes*
Ingen strøm til beholderen Ud	dkoblet gruppetavle. Tænd for gruppetavle.
	Sikring er sprunget. Udskift sikring.
	Overkogssikring er udkoblet. Udfør genindkobling*
Vandet er for varmt Termostat	indstillet for højt. Skift til lavere indstilling.
	Termostat defekt. Udskift styreboks*
Vandet er for koldt Termostat	indstillet for lavt. Skift til en højere indstilling.

* udføres af autoriseret installatør.

Kære kunde.

METRO THERM bestræber sig på at levere gode og gennemkontrollerede danske produkter. Skulle der mod forventning alligevel vise sig materiale- eller fabrikationsfejl, skal De vide:

• at De indenfor 24 måneder fra dokumenteret installations- eller købsdato, automatisk er dækket i henhold til købeloven. Henvend Dem blot med fakturaen til Deres leverandør, som da skal kontakte fabrikken.
• at METRO THERM herudover tilsikrer Dem yderligere 3 års holdbarhed på vandvarmerne for den indvendige beholder mod gennemtæring. I tilfælde af tæring foretager METRO THERM vederlagsfrit reparation af beholder på vor fabrik.
• at produktet skal være placeret således, at det kan serviceres uden hindringer. Er produktet placeret svært tilgængeligt frafalder METRO THERM sig enhver forpligtelse i forhold til ekstra udgift forbundet hermed. Der henvises iøvrigt til DS 439 §5.1 og §5.2.
• at produktet iøvrigt skal installeres i forhold til BR §8.4.2.3 stk. 1, hvis garantien skal opretholdes.
• hvor reparation foretages på stedet leverer fabrikken nye dele til ombytning, men dækker ikke selve monteringsomkostningerne.
• ved bortskaffelse af produktet skal private personer følge kommunens affaldsregulativer for bortskaffelse fra privat husholdning.

Erstatning for andre ting, eller personskade, forårsaget af eventuelle defekter ved produktet, omfattes ikke af vor forpligtigelse, ligesom denne kun er gældende, såfremt:

1. METRO THERM er kontaktet inden reparation eller udskiftning blev påbegyndt, og der er truffet aftale om reparationens omfang. Vi dækker ikke forhøjede eller ekstra omkostninger i forbindelse med reparation eller udskiftning foretaget i weekender, helligdage eller uden for normal arbejdstid.
2. Fabrikationsnummer opgives ved henvendelse til os.
3. Kopi af faktura for køb eller installation og den defekte del indsendes til os gennem deres leverandør.
4. Reparation eller andre indgreb ikke er foretaget i produktet udover alm. forskriftsmæssig tilslutning.
5. Produktet ikke har været tilsluttet nogen anden temperatur, spænding eller tryk end den på mærkepladen anførte, og at installationen er udført i overensstemmelse med gældende regulativ. (Se iøvrigt ovenstående monterings- og brugsanvisning.) Frost,- lyn,- eller tørkogningsskader, eller ødelæggelse som følge af kedelstensafsætninger og overtryk erstattes ikke.

OBS!

Det påhviler installatøren at instruere forbrugeren om vandvarmerens funktion, pasning og bortskaffelse.

Brugervejledningen skal, ifølge Arbejdstilsynet, opbevares ved vandvarmeren.

Det udtjente produkt skal bortskaffes på den mest miljørigtige måde. Ved uregelmæssig drift – tilkald installatøren!

Fabrikationsnummer

Opsat og instruktion givet af installatør: (navn)

Underskrift:

Dato:

Ret til ændringer i udførelse forbeholdes.Godtgørelse og garanti gælder for modtagelse i Danmark

Overensstemmelseserklæring kan ses på vores hjemmeside: www.METROTHERM.dk

Dette produkt er VA godkendt.
