BRUGSANVISNING 908 Metro Therm

Undersøg straks ved modtagelsen, om vandvarmeren er hel og ubeskadiget. Hvis ikke, skal det omgående anmeldes til transportfirmaet. Principielt sker al forsendelse for kundens risiko.

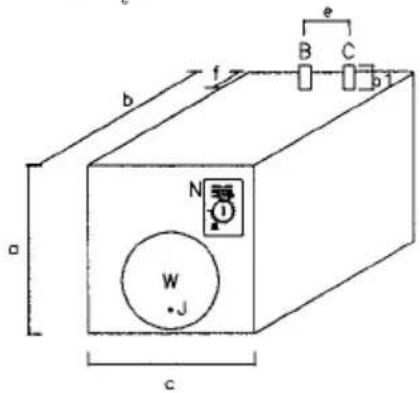

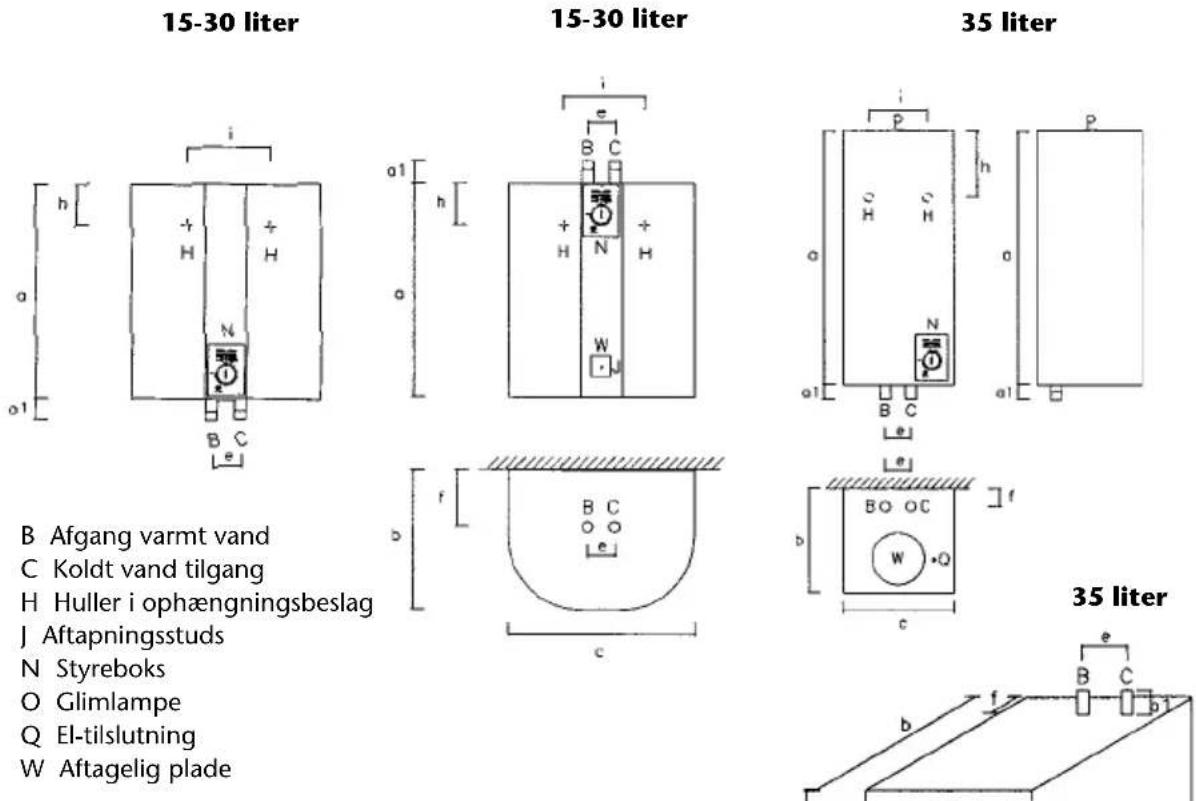

PLACERiNG

Vandvarmeren med tilhørende rør skal placeres frostfrit.

Vandvarmeren bør opsættes nærmest det mest be nyttede tapsted og i nærheden af et gulv afløb. Ved placering af vandvarmeren skal der tages hensyn til, at der er plads til vedligeholdelse og service. Vær sikker på, at væggen kan bæ re beholderen inkl. vand.

Type 906, 908og 910 skal placeres på fast vandret underlag (rør opad).

MẢI

H Huller i ophængningsbeslag

J Aftapningsstuds

N Styreboks

O Glimlampe

Q El-tilslutning

W Aftagelig plade

Type nr.	Rørtilslutning	Liter	Egenvægt	a	a1	b	c	e	f	h	i
905	↓	15	16	450	35	300	390	70	110	103	255
906	↑	15	16	450	35	300	390	70	110	103	255
907	↓	30	22	525	65	345	460	70	138	103	255
908	↑	35	25	380	25	540	380	100	105
910	↑	30	22	525	65	345	460	70	138	103	255
611	↓	35	23	700	30	300	300	70	50	183	160

VVS-MONTERING

Vandtilslutning af vandvarmeren må kun udføres af autoriseret VVS-installatør.

Vandvarmeren er forsynet med pexbøsninger i koldt- og varmt-vandstilslutningen.

Disse bøsninger beskytter emaljebelægningen og må ikke fjernes.

Vandvarmeren kan monteres som enten trykbeholder (med afspærrings-, kontra- og sikkerhedsventil som f.eks. METRO sikkerhedsaggregat, se også special-brochure 06:010) eller som trykløs overløbsbeholder.

Hvis det sidste er tilfældet skal beholderen monteres med

METRO's specielle overløbsblandingsbatteri. (Se special brochure 01:019).

Vandvarmeren skal forsynes med en sikkerhedsventil der overholder Arbejdstilsynets anvisninger. Sikkerhedsventilens åbningstryk skal være på 10 bar.

OBS

1. Vandtilgang (koldt) ^3/_4 " afspøerringsventil
2. Kontraventil (indbygget)
3. Sikkerhedsventil
4. Overløb ^3/_4
5. Tømmehane
   B Varmt vand ud ^3/4 "
   C Koldt vand ind ^3 / ^4 "

Figur 2

C 5 3 4 1

For at lette monteringen anbefales det at benytte METRO's sikkerhedsaggregat, der indeholder sikkerhedsventil, kontraventil, tømmeventil og afspærringsventil.

Sikkerhedsventilen skal være anbragt på vandtilgangen i nærhe- den af beholderen, uafspær relig fra denne, og let tilgængelig for afprøvning og eftersyn.

Forbindelsesrøret mellem sikkerhedsventilen og beholderen samt overløbet fra sikkerhedsventilen må ikke kunne af spær res. Lysning min. ^3/_4 " (∅ 20 mm.).

Overløbet skal udmunde synligt og frit til afløb, og må af hensyn til frost ikke føres ud i det fri.

Sikkerhedsven tilen skal mindst kunne afblæse vandvarmerens mærkeeffekt.

Ved brug af METRO's sik ker hedsag gre gat (figur 2, side 4) er dette krav opfyldt.

Da vandet udvider sig under opvarmning (ca. 2%), skal sikker heds ventilen dryppe, under opvarmninger.

Trykløs montering

(Figur 3 & 4).

Ved trykløs montering kan vandvarmeren kun forsyne et tapsted.

Overløbsblandingsbatteriet monteres direkte på vandvarmeren med ^3/_4 " omløbere, som bestilles særskilt. Lysning på overløbsrøret (udløbstuden) må ikke reduceres af perlator, vandsparer eller lign.

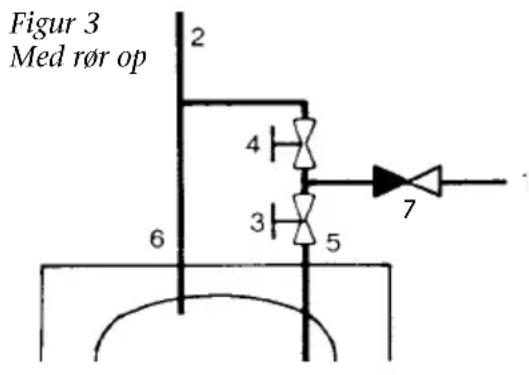

Figur 3 Med rør op 2 4 3 5 6 7

1. Vandtilgang
2. Udløbstud (overløb)
3. Greb til varmt vand
4. Greb til koldt vand
5. Beholdertilgang
6. Beholderafgang
7. Kontraventil

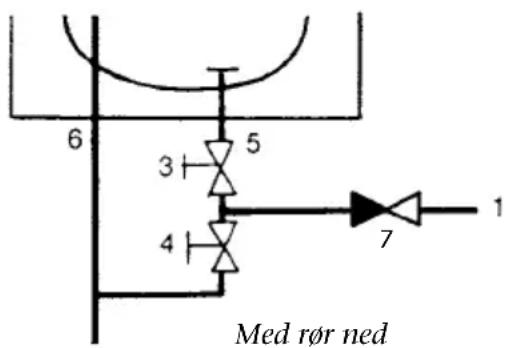

Figur 4

6 3 5 4 7 1 Med rør ned

Ved montering af blandingbatteriet type B2 eller B3 må røre ne fra dette ikke stikke mere end 30 mm. ned i vand varm erens rørtilslutninger. Hvis dette ikke overholdes kan der dan nes luftlommer, som kan give driftforstyrrelser. Lange rørin stal la ti o ner kan give et langt efterløb.

El-MONTERING

El-tilslutning må kun foretages af autoriseret el-installatør. Vandvarmeren er i stænktæt udførelse, og skal altid eks tra - be skyttes i henhold til stærkstrømsregulativet.

Overkogssikringen må kun genindkobles af autoriseret installatør. Vandvarmeren leveres fra fabrik med et 3-leder kabel (tilledning) uden stik. Hvis dette beskadiges, skal det udskiftes med en speciel ledning. (Fås som reservedel, vand varmer type og effekt op lyses ved bestil ling).

Husk! Før strømmen sluttes skal vandvarmeren være fyldt med vand

El-varmelegeme – til og med 3,6 kW

3,6 kW/400V - 1,2 kW/230V

Standardvarmelegemet kan tilsluttes 400V (3,6 kW) eller 230V (1,2 kW), uden indgreb i vandvarmerens eltilslutning.

(Se på el-diagrammet side 8).

Vandvarmeren leveres med et 3-leder kabel (brun, blå, grøn/gul og er 1 ^□ ).

Termostaten har et arbejdsom-råde på 10-65°C samt en tænd/sluk funktion, der erstatter afbryder i fast installation.

Husk! Kobberrør fra termostat og overkogs-føler skal føres så langt fra spadestik på varmelegemet som muligt.

El-diagram 3,6 kW (1,2 kW)

1. Tilslutning til fast installation 2. Kabelgennemføring med aflastning 3. Tænd/sluk kontakt, overtemperaturs (110°C) og drifttermostat (65°C) 4. Glimlampe – lyser når termostat »kalder« på varme 5. Rørvarmelegeme 6. Klemme for jordforbindelse (Beholder) 7. Klemme for jordforbindelse (Kabinet) 8. Klemrække på bundplade 9. 400V2 ~ Ved 230V~ se * * Ved tilslutning til 230V~ skal blå leder tilsluttes til nul.

1. Tilslutning til fast installation

2. Kabelgennemføring med aflastning

3. Tænd/sluk kontakt, overtemperatursikring (110°C) og drifttermostat (65°C)

4. Glimlampe – lyser när termostat »kalder« på varme

5. Rørvarmelegeme

6. Klemme for jordforbindelse (Beholder)

7. Klemme for jordforbindelse (Kabinet)

8. Klemrække på bundplade

* Ved tilslutning til 230V\~ skal blå leder tilsluttes til nul.

G/GR = gul/grøn

BR = Brun

BL = blå

S = sort

dAGliG BRUG

Deres vandvarmer er forsynet med en grå styreboks. På denne findes al le komponenter, der vedrører daglig brug.

Den ønskede varmtvandstemperatur indstilles på termostaten's drejeknap (figur 7.), og termostaten regulerer derefter automatisk opvarmningen til den ønskede temperatur nås.

Se figur 8. for termostatens skalaindde ling.

Glimlampen (figur 7.) lyser när strøm men er slået til og varmelegemet samtidig »er aktivt«.

Bemærk

Deres vandvarmer er også for- synet med en overkogsikring, der forhindrer overtemperatur i vandvarmeren som følge af driftsfejl.

Overkogssikringen sidder bag sort skrue i styreboksen (figur 7.) og må kun genind kobles af autoriseret installatør.

Frostrisiko

Såfremt vandvarmeren er monteret i f.eks. et fritidshus, sikres vandvarmeren (og rørinstallationen) bedst ved tømning!

Skrue

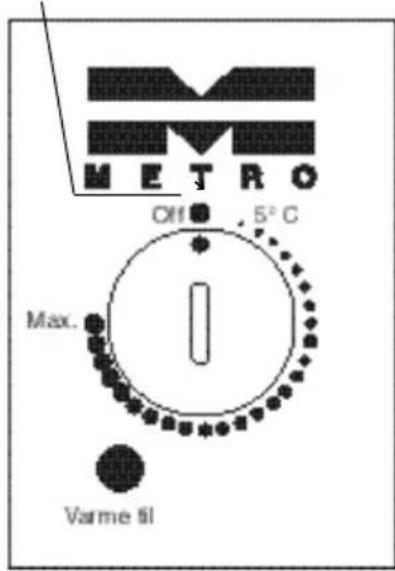

METRO Off 5°C Max. Varme fill

Figur 7

Opvarmningstider 10-50°C (minutter)

Type 1,2kW 3,6kW

611 81 27

905 35 11

906 35 11

907 70 23

908 81 27

910 70 23

Indstilling af termostat

Sammenhæng mellem skalaindeling og ønsket beholdertemperatur. Værdierne er vejledende.

Klokken min. 13.00 15.00 18.00 19.00 20.00 max.

5 10 25 35 45 55 65°C

Figur 8

TRYKI∅ST MONTERE

Specielt for trykløst monteret vandvarmer

Er Deres vandvarmer monteret trykløst, skal De være opmærksom på at der ikke er samme tryk på det varme vand, som ved en vandvarmer der er monteret som trykbeholder med sikkerhedsventil. De skal ligeledes være opmærksom på at vandvarmeren skal være monteret med et originalt trykløst blandingsbatteri, og at den originale luftblander ikke må udskiftes med en anden perlator eller vandsparer.

Hvis vandvarmeren er monteret trykløst vil det dryppe fra blandings batteriet under opvarmning.

VEdliGEHOLDEISE

Udvendig rengøring

Vandvarmeren må kun aftørres med en fugtig klud. Der kan anvendes vin dues- og glaspudseprodukter, men ikke skurepulver eller lakopløsen de kemikalier.

Læs altid brugsvejledningen på rengøringsmidlet!

Sikkerhedsventil

De skal mindst to gange årligt kontrollere, at sikkerhedsventilen fun gerer.

Deres VVS-installatør kan vise Dem hvordan.

Ved afprøvning skal der strømme vand ud.

Kalk

I områder med kalkholdigt vand vil der udfældes kalk i vandvar- m eren.

Kalken vil normalt fæstes om- kring varmelegemet. Kalkud- fældningen be grænses ved at holde temperaturen under 55°C.

Deres VVS-installatør kan rådgive Dem om, hvor ofte det er nødven-digt at afkalke Deres vandvarmer.

Det anbefales for områder med kalkholdigt vand, at afkalke vandvarme ren jævnligt, således at driftsforstyrrelser undgås.

Anode

Deres vandvarmer er forsynet med en magnesiumanode.

Det er en god ide, at denne kontrolleres årligt.

OES

Overensstemmelseserklæring se www.metrotherm.dk

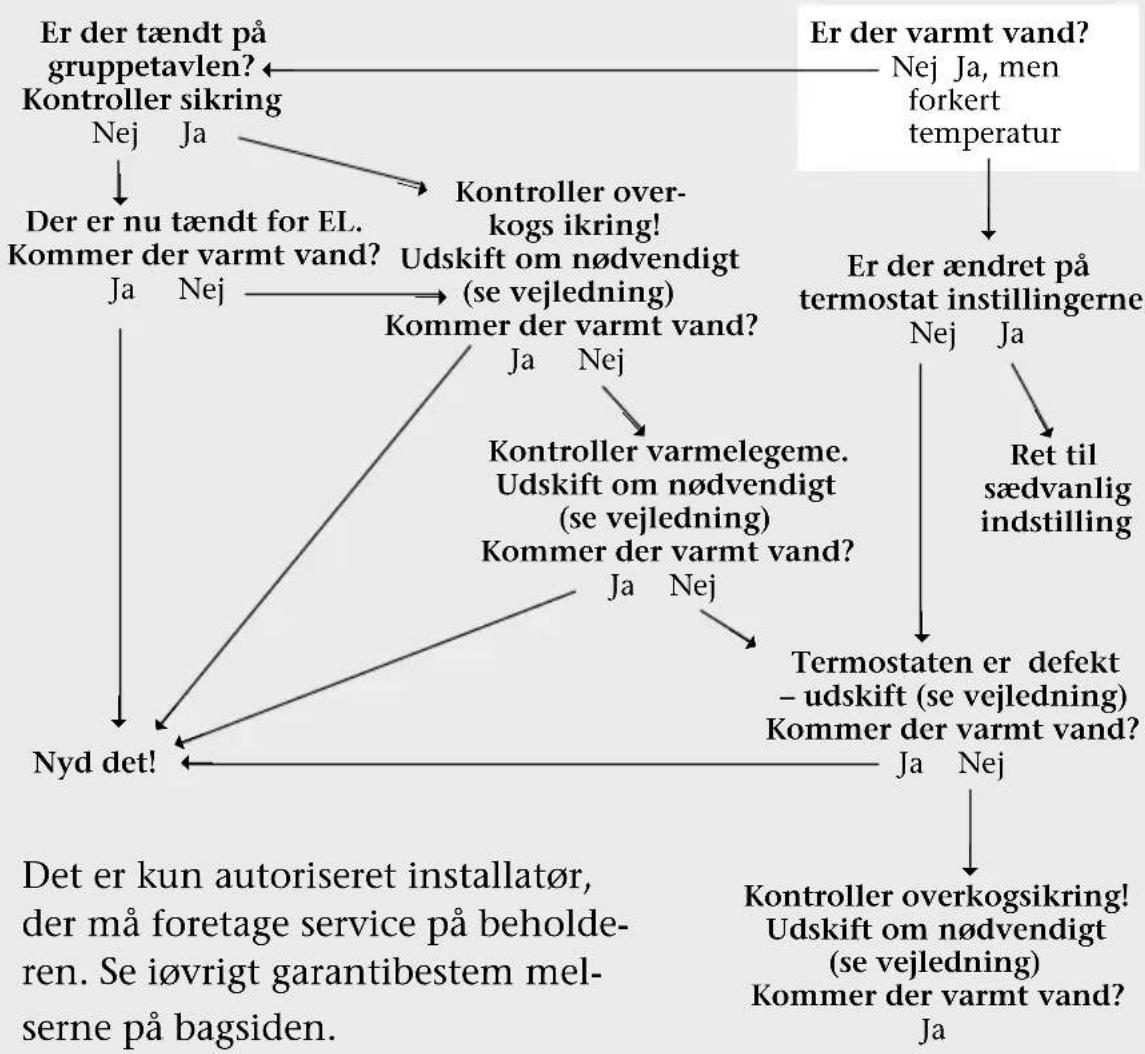

Fejlsøgning

Det forudsættes at der er fyldt vand på beholderen.

Til lykke med Deres nye METRO vandvarmer! Vi er sikre på, at De bliver glad for den, vi har ihvertfald gjort os enhver tænkelig anstrengelse for at levere et godt og gennemkontrolleret dansk produkt.

Skulle der mod forventning alligevel vise sig materiale- eller fabrikationsfejl, skal De vide:

• at De indenfor 24 måneder fra dokumenteret installations- eller købs- dato, automatisk er dækket i henhold til købeloven. Henvend Dem blot med fakturaen til Deres leverandør, som da skal kontakte fabrikken.
• at METRO herudover tilsikrer Dem yderligere 3 års holdbarhed for den indvendige beholder mod gennemtæring. I tilfælde af tæring foretager METRO vederlagsfrit reparation af beholder på vor fabrik.
• hvor reparation foretages på stedet leverer fabrikken nye dele til ombytning, men dækker ikke selve monteringsomkostningerne.

Erstatning for andre ting, eller personskade, forårsaget af eventuelle defekter ved produktet, omfattes ikke af vor forpligtigelse, ligesom denne kun er gældende, såfremt:

1. METRO er kontaktet inden reparation eller udskiftning blev påbegyndt, og der er truffet aftale om reparationens omfang. Vi dækker ikke forhøjede eller ekstra omkostninger i forbindelse med reparation eller udskiftning foretaget i weekender, helligdage eller uden for normal arbejdstid.
2. Fabrikationsnummer opgives ved henvendelse til os.
3. Kopi af faktura for køb eller installation og den defekte del indsendes til os gennem deres leverandør.
4. Reparation eller andre indgreb ikke er foretaget i apparatet udover alm. forskriftsmæssig tilslutning.
5. Apparatet ikke har været tilsluttet nogen anden temperatur eller tryk end den på mærkepladen anførte, og at installationen er udført i overensstemmelse med gældende regulativ. (Se iøvrigt ovenstående monterings- og brugsanvisning.) frost,- lyn,- eller tørkogningsskader, eller ødelæggelse som følge af kedelstens afsætninger og overtryk erstattes ikke.

OBS

Det påhviler installatøren at instruere forbrugeren om vandvarmerens funktion, pasning og bortskaffelse. Brugervej led ningen skal, ifølge Arbejdstilsynet, opbevares ved vandvarmeren.

Det udtjente produkt skal bortskaffes på den mest miljørigtige måde.

Ved uregelmæssig drift - tilkald installatøren!

METRO THERM

METRO THERM A/S · 3200 HELSINGE

TLF 48 77 00 00 · FAX [phone]

[e-mail] · www.metrotherm.dk

792539999 - 714653999

Fabrikations- nummer: Opsat og instruktion givet af installatør: (navn) Underskrift: Dato:

Ret til ændringer i udførelse forbeholdes. Godtgørelse og garanti gælder for modtagelse i Danmark.
