BRUGSANVISNING KX-HNA101NE PANASONIC

Installationsvejledning

Hjemmenetværkssystem

Smart stik

Model nr. KX-HNA101NE

Tak fordi du har anskaffet dig et Panasonic-produkt.

Dette dokument forklarer, hvordan man installerer smart stikket korrekt.

Se Brugervejledning (side 11) for at få nærmere oplysninger om, hvordan du bruger systemet.

Læs dette dokument, før enheden tages i brug, og gem det til fremtidig brug.

Indholdsfortegnelse

Vigtig information

Beskrivelse af grafiske symboler til
brug på udstyr 3
Om dette system ....4
Din sikkerhed 4
Vigtige sikkerhedsanvisninger .....5
Sådan opnår du det bedste
resultat 5
Andre oplysninger 6

Opsætning

Navne på dele og funktioner ....8
LED-indikator 8
Oversigt over opsætning ....8
Tilslutninger 9
Registrering af smart stikket .....10
Rækkevidde for trådløs
kommunikation 10

Appendiks

Afprøvning af smart stikket .....11
Funktioner som er tilgængelige ved
brug af [Home Network]-appen .....11
Åbning af Brugervejledning .....11
Specifikationer 12
Varemærker 12
Garantibevis 13

Beskrivelse af grafiske symboler til brug på udstyr

Symbol Forklaring Symbol Forklaring
	Vekselstrøm (AC) Udstyr af klasse H (udstyr		hvor dobbelt isolering eller højisolering er nødvendig for beskyttelse mod elektrisk stød)
	Jævnstrøm (DC) “TÆND” (strøm)
	Beskyttelsesjording “SLUK” (strør [1686])
	Beskyttet stelforbindelse Stand-by [1686 m)
	Funktionel jord “TÆND”/“SLUK” ( [1686])		push-push knap)
	Kun til indendørs brug Advarsel, risikn for elektrisk stød

Vigtig information

Om dette system

• Dette system er et hjælpesystem og er ikke beregnet til at udgøre den fulde beskyttelse mod tab af ejendele eller ejendom. Panasonic påtager sig intet ansvar, hvis der sker tab af ejendele eller ejendom, mens systemet er i brug.
• Systemets trådløse funktioner kan påvirkes af interferens, og systemets funktionsdygtighed kan derfor ikke garanteres i alle situationer. Panasonic påtager sig inte ansvar for personskade eller materiel skade, der forekommer i forbindelse med fejl i eller svigt af den trådløse kommunikation.

Din sikkerhed

For at forhindre alvorlig tilskadekomst eller død/materiel skade skal du læse dette afsnit omhyggeligt, før du bruger produktet, så du kan bruge det korrekt og sikkert.

ADVARSEL

Strømtislutning

• Brug kun den strømkilde, der er markeret på produktet.
• Du må ikke overbelaste strømudgange. Det kan medføre risiko for brand eller elektrisk stød.
• Sæt produktet helt ind i strømudgangen. I modsat fald kan det medføre elektrisk stød og/eller kraftig varmeudvikling med brand til følge.

• Fjern jævnligt støv osv. fra produktet ved at tage det ud af strømudgangen og tørre det af med en tør klud Ophobet støv kan skade isoleringen mod fugt etc., hvilket kan forårsage brand.

• Tag stikket til produktet ud af stikkontakten, hvis det udsender røg, en unormal lugt eller en usædvanlig lyd. Dette kan forårsage brand eller elektrisk stød. Kontroller, at der ikke længere kommer røg ud, og kontakt et autoriseret servicecenter.

• Tag stikket ud af stikkontakten, og rør aldrig ved produktets inderside, hvis huset er blevet åbnet. Der er fare for elektrisk stød.
• Rør aldrig ved stikket med våde hænder. Der er fare for elektrisk stød.
• Tilslut ikke enheder, der ikke er angivet.
• Før du slutter en elektrisk enhed til dette produkt, skal du sørge for, at den elektriske enhed overholder specifikationerne, som beskrives på side 12. Brug af uspecificerede enheder kan forårsage brand eller røg.

Isætning

• Installer dette produkt i overensstemmelse med de medfølgende instruktioner.
• For at forhindre risiko for elektrisk stød må produktet aldrig udsættes for regn eller nogen form for fugt.
• Anbring og brug ikke dette produkt i nærheden af styrede enheder som f.eks. automatiske døre og brandalarmer. Radiobølger, der udsendes fra dette produkt, kan forårsage fejlfunktioner i sådanne enheder, som kan forårsage en ulykke.
• Panasonic er ikke ansvarlig for skader eller tilskadekomst som følge af ukorrekt tilslutning, installation eller brug.

Sikkerhedsforanstaltninger ved betjening

- Tag produktets ledning ud af stikkontakten før rengøring. Brug ikke flydende rengøringsmidler eller rengøringsmidler på spraydåse.

• Adskil ikke produktet.
• Lad aldrig metalgenstande komme ind i produktet. Hvis der kommer metalgenstande ind i produktet, skal du slukke for produktet og kontakte et autoriseret servicecenter.
• Brug kun dette produkt som strømforsyning til enheder, som sikkert kan betjenes via fjernbetjening. Følgende må ikke tilsluttes.
  – Køkkenapparater, strygejern eller andre enheder, som genererer meget varme. Der er risiko for brand, forbrænding eller tilskadekomst.
  – Elværktøj, elektriske maskiner eller andre enheder, som kunne forårsage tilskadekomst og derfor skal bruges under direkte, omhyggeligt opsyn.
• Opvarmnings- eller køleenheder eller enhver type enheder, som kunne udgøre sundshedsfare, især for ældre eller små børn, og derfor bør bruges udelukkende, når brugsforholdene kan kontrolleres.
• Medicinsk udstyr. Dette produkt er ikke beregnet til brug i forbindelse med lægelig omsorg.

Medicinsk

• Kontakt producenten af eventuelt personligt medicinsk udstyr, f.eks. pacemakere eller høreapparater, for at finde ud af, om udstyret er tilstrækkeligt beskyttet mod ekstern radiofrekvensenergi. DECT-funktioner fungerer mellem 1,88 GHz og 1,90 GHz med en maks. transmissionseffekt på 250 mW.
• Undlad at anvende produktet på hospitaler og lign., hvis evt. skilte angiver, at det ikke er tilladt. Hospitær eller andre behandlingssteder anvender muligvis udstyr, som er følsomme over for ekstern radiofrekvensenergi.

! FORSIGTIG

• Du må aldrig installere produktet i tordenvejr.
• Stikkontakten skal installeres i nærheden af udstyret og skal være nemt tilgængelig.

Vigtige sikkerhedsanvisninger

De grundlæggende sikkerhedsforholdsregler skal altid følges ved brug af dette produkt, så risikoen for brand, elektrisk stød og personskade, herunder nedenstående, reduceres:

1. Brug ikke produktet i nærheden af vand, f.eks. i nærheden af et badekar, en vaskekumme, en køkkenvask eller en vaskebalje, i en våd kælder eller i nærheden af en swimmingpool.

GEM DISSE ANVISNINGER

Sådan opnår du det bedste resultat

Placering af hubben/forebyggelse af støj

Hubben og andre kompatible Panasonic-enheder bruger radiobølger til indbyrdes kommunikation.

- Maksimal dækning og støjfri kommunikation opnås bedst, når hubben placeres som følger: - på et velegnet, højt og centralt sted, hvor der ikke er forhindringer mellem produktet og hubben i et indendørs miljø.

Vigtig information

– så langt væk som muligt fra elektroniske apparater som f.eks. tv, radioer, computere, trådløse enheder og andre telefoner.

– vendt væk fra radiofrekvenssendere som f.eks. eksterne antenner på cellestationer til mobiltelefoner (undgå at sætte hubben i et karnapvindue eller i nærheden af et vindue).

- Hvis modtagelsen ved hubbens placering ikke er tilfredsstillende, skal du flytte hubben til et andet sted for at opnå bedre modtagelse.

Omgivelser

• Hold produktet væk fra enheder, der genererer elektrisk støj som f.eks. lysstofrør og motorer.
• Hold produktet væk fra kraftig røg, støv, høj temperatur og vibration.
• Udsæt ikke produktet for direkte sollys.
• Placer ikke tunge genstande oven på produktet.
• Tag produktets stik ud af stikkontakten, hvis produktet ikke skal bruges i længere tid.
• Produktet skal holdes væk fra varmekilder som f.eks. adiatorer, komfurer m.v. Desuden bør det ikke placeres i rum, hvor temperaturen kan blive lavere end 0 °C eller højere end 40 °C. Fugtige kældre skal ligeledes undgås.
• Brug af produktet i nærheden af elektriske apparater kan forårsage interferens. Flyt det væk fra elektriske apparater.

Andre oplysninger

Regelmæssig vedligeholdelse

• Tør produktet af udvendigt med en blød, tør klud.
• Brug ikke rensebenzin, fortynder eller skurepulver.

Bortskaffelse af gammelt udstyr (kun for EU og lande med genbrugssystemer)

Når produkter, emballage og/eller medfølgende dokumenter er mærket med dette symbol, betyder det, at elektriske apparater og elektronisk udstyr ikke må smides ud sammen med det almindelige husholdningsaffald.

For at sikre korrekt behandling, indsamling og genbrug skal du aflevere disse produkter på dertil indrettede indsamlingssteder i henhold ti gældende nationale bestemmelser.

Hvis du bortskaffer dem på korrekt vis, er du med til at spare på værdifulde ressourcer og forhindre eventuelle negative indvirkninger på folkesundheden og miljøet. Kontakt de kommunale myndigheder for at få yderligere oplysninger om indsamling og genbrug.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

Vigtig information

For kommercielle brugere i Den Europæiske Union

Information om bortskaffelse i lande uden for Den Europæiske Union

Dette symbol er kun gyldigt i EU. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Opsætning

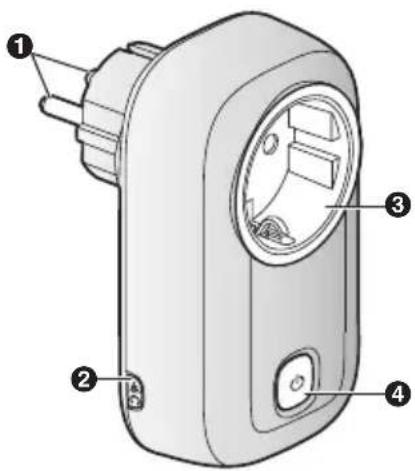

Navne på dele og funktioner

Bruges när smart stikket registreres til hubben.

3 Strømudgang

4 [○] (tænd/sluk) LED-indikator

Tænder og slukker for den tilsluttede enhed. Fungerer også som LED-indikator.

LED-indikator

Du kan bruge LED-indikatoren til at kontrollere smart stikkets status.

Indikator Status
Fra Ingen strøm,	smartstikket er slukket, ellerLED-indikatoren erslukket ^1

Indikator Status
Grøn, lyser Smart	stikket er tændt*1
Grøn, blinker langsomt	Registreringstilstand
Rød, blinker Smart	stikket er uden for hubbens rækkevidde
Rød, blinker meget hurtigt	Den tilsluttede elektriske enhed bruger for meget spænding eller effekt2

*1 Du kan konfigurere smart stikket, så dets LED-indikator ikke lyser under normal drift. Se Brugervejledning (side 11) for at få nærmere oplysninger.

*2 I så fald slukker smart stikket automatisk. For at tænde for smart stikket igen, skal du tage det ud af strømudgangen, fjerne den tilsluttede elektriske enhed og dernæst slutte smart stikket til strømudgangen igen.

Oversigt over opsætning

1 Første opsætning

Sørg for at du har adgang til systemet med din mobile enhed. Se Systemopsætningsvejledning som fulgte med hubben for yderligere oplysninger.

2 Forbindelse

Slut smart stikket til strømudgangen, og slut den ønskede elektriske enhed til smart stikket.

Opsætning

3 Registrering

Kræves kun, hvis smart stikket blev købt særskilt (dvs. ikke som del af en pakke).

4 Bekræft anvendelsesområdet

Læs oplysningerne i dette dokument for at bekræfte, at det ønskede brugsområde er egnet til korrekt drift.

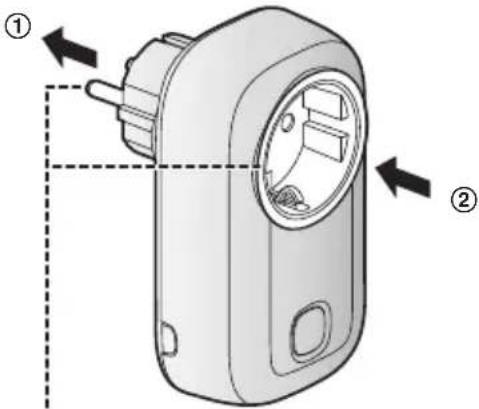

Tilslutninger

① Sæt smart stikket (A) grundigt ind i strømudgangen.
② Sæt lysnetstikket på den ønskede elektriske enhed (B) grundigt ind i smart stikket.

• Du kan tænde og slukke for strømmen til smart stikkets strømudgang ved at trykke på [☐].
• Når du tilslutter en enhed med et stort lysnetstik, skal du bruge en kort

forlængerledning, så den tilsluttede enheds lysnetstik ikke dækker for LED-indikatoren/[☐].

Bemærkning vedrørende tilslutning

• Smart stikket skal sluttes til en vekselstrømskontakt, som vender lodret eller er gulvmonteret. Undgå at tilslutte smart stikket til en stikkontakt, som er monteret i loftet eller under et bord med forsiden nedad, da vægten af smart stikket kan forårsage, at det falder ud.
• Hvis strømforbruget for den elektriske enhed, som er sluttet til smart stikket, overstiger 10 A eller 2 400 W, slukker smart stikket automatisk.
• I tilfælde af strømafbrydelse tænder smart stikket muligvis ikke igen, når strømmen vender tilbage. Derfor bør køleskabe og andre enheder, som kræver konstant strømforsyning, ikke sluttes til smart stikket.
• Når du har sluttet en elektrisk enhed til smart stikket skal du sørge for, at smart stikket sidder godt fast i strømudgangen.

Opsætning

Registrering af smart stikket

Denne procedure er ikke nødvendig for enheder, der er en del af en produktpakke.

Før du kan bruge smart stikket, skal det registreres til hubben. Hvis du har købt enheder særskilt (dvs. ikke som en del af en produktpakke), skal du registrere hver enkelt enhed på hubben.

Du kan registrere hver enhed ved hjælp af registreringsknapperne eller via [Home Network]-appen.

Ved hjælp af registreringsknapperne

1 Hub:

Tryk på og hold [●●●]C OTHER DEVICE] nede, indtil LED-indikatoren blinker langsomt grønt.

2 Smart stik:

Tryk på og hold [▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

- Når registreringen er fuldført, afgiver hub'en ét langt bip.

Bemærk:

Når du registrerer smart stikket via [Home Network]-appen, kan du tildele et navn til dine enheder og gruppere dem efter placering. Se Brugervejledning (side 11) for at få nærmere oplysninger.

Rækkevidde for trådløs kommunikation

Den trådløse rækkevide fra hubben for hver enhed i systemet er ca. 50 m indendørs og ca. 300 m udendørs. Den trådløse kommunikation kan blive ustabil, hvis følgende forhindringer placeres mellem hubben og andre enheder.

• Metaldøre eller -skærme
• Vægge, der indeholder aluminiumpladeisolering
• Vægge af beton eller bølgeblik
- Termoruder
- Flere vægge
- Hvis de enkelte enheder brges på forskellige etager eller i forskellige bygninger

Bemærk:

- LED-indikatoren blinker rødt, hvis den er uden for hubbens rækkevidde. Du skal i dette tilfælde bekræfte alle forbindelser, herunder dem fra hubben.

Afprøvning af smart stikket

Når du har installeret [Home

Network]-appen på din mobilenhed, kan du bruge din mobilenhed til at tænde og slukke for smart stikket. Se Brugervejledning (side 11) for at få nærmere oplysninger.

1 Gå til startskærmen i [Home

Network]-appen, og tryk på [Kontrolleret enheder].

- Hvis en liste over enheder der kan kontrolleres vises, så tryk på [Smart stik].

2 Vælg [Individuel]-fanen.

3 Tryk på ikonet for det ønskede smart stik.

- Kontroller, at det valgte smart stik tænder og slukker, när du trykker på dets ikon.

Funktioner som er tilgængelige ved brug af [Home Network]-appen

Nogle af de funktioner, som er tilgængelige, når du bruger [Home Network]-appen, er anført nedenunder. Se Brugervejledning for at få nærmere oplysninger.

– Tænd/sluk via fjernbetjening

Du kan tænde og slukke for den elektriske enhed via fjernbetjening, selv når du ikke er hjemme.

- Sensorintegration

Du kan konfigurere systemet til at tænde for den ebktriske enhed i forbindelse med udløsning af en sensor. (Sensor påkrævet.)

- Tidtager tænd/sluk

Du kan konfigurere et ur til at tænde og slukke for den elektriske enhed på de ønskede tidspunkter.

- Meddelelse om for meget strøm

Smart stikket kan overvåge strømforsyningen til den tilsluttede elektriske enhed. Hvis der registreres overspænding eller overeffekt, sender smart stikket besked til [Home Network]-appen.

Åbning af Brugervejledning

Brugervejledning er en samling af onlinedokumentation, der kan hjælpe dig med at få mest muligt ud af [Home Network]-appen.

1 iPhone/iPad

Tryk på ⚠ på startsiden i appen. Android™-enheder

Tryk på :, eller tryk på menuknappen på din mobilenhed på appens startskærm.

2 Tryk på [Brugervejledning].

Bemærk:

• Microsoft® Windows® Internet Explorer® 8 og ældre versioner understøttes ikke.
• Android 4.1 eller nyere anbefales.
• Du kan også finde Brugervejledning på det websted, der vises herunder.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Appendiks

Specifikationer

• Standarder DECT (Digital Enhanced Cordless Telecommunications)
• Frekvensområde 1,88 GHz – 1,90 GHz
• RF-transmissionseffekt Ca. 10 mW (gennemsnitsstrøm pr. kanal) 250 mW (maks.)
• Strømkilde 220 – 240 V AC, 50/60 Hz
  • Strømforbrug Standby: 0,8 W Maksimum: 1,6 W
• Driftsbetingelser 0 °C – 40 °C 20 % – 80 % relativ luftfugtighed (tør)
• Maks. effekt Ca. 2 400 W (10 A maks. × 220 – 240 V)
• Maks. strømstyrke Ca. 10 A
  IP-klassé ^1 IP20
• Mål (højde × bredde × dybde) Ca. 113 mm × 64 mm × 35 mm, eksklusiv ben
  • Masse (vægt) Ca. 174 g
  *1 IP-klassen angiver produktets indtrængningsbeskyttelse. Produktets design er ikke vandtæt.

Bemærk:

• Design og specifikationer kan ændres uden varsel.
• Illustrationerne i denne vejledning kan variere en smule fra det faktiske produkt.

Varemærker

• iPhone og iPad er varemærker tilhørende Apple Inc. registreret i USA og andre lande.
• Android er et varemærke tilhørende Google Inc.
• Microsoft, Windows og Internet Explorer er enten registrerede varemærker eller varemærker tilhørende Microsoft Corporation i USA og/eller andre lande.
• Alle andre varemærker heri, tilhører deres respektive ejere.

Garantibevis

Garantibevis

(udfyldes af forhandleren)

Type

Kundenavn

Serienr.

Adresse

Kundens købsdato

Postnummer

På dette produkt ydes der garanti i henhold til forbrugerkøbelovens bestemmelser.

Vedlæg venligst dette garantibevis i udfyldt stand samt kvittering ved enhver henvendelse angående garanti.

Garantien bortfalder såfremt typeskilt mangler eller er ulæseligt.

Alle henvendelser skal ske til forhandleren.

Forhandlerstempel

Panasonic

Appendiks

Generelle oplysninger

Overensstemmelseserklæring:

- Panasonic Corporation erklærer, at radioudstyrstypen (KX-HNA101) er i overensstemmelse med EU-direktiv 2014/53/EU. Den fuldstændige tekst af EU's overensstemmelseserklæring kan findes på følgende internetadresse: http://www.ptc.panasonic.eu/doc

Kontakt til en autoriseret Panasonic-repræsentant:

Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Oplysninger om ecodesign i henhold til EU-forordning (EF) nr. 1275/2008 ændret af (EU) forordning nr. 801/2013. Fra 1. januar 2015.

Besøg: http://www.ptc.panasonic.eu/erp

Klik på [Downloads]

Strømforbrug i netværksstandby og vejledning er nævnt på webstedet ovenfor.

Egne Kommentarer

KX-HNA1|01NE|(da_da)_0104_ver.001.pdf

15 2017/01/04

13:47:56

Til fremtidig brug

Vi anbefaler, at du noterer følgende oplysninger som hjælp i forbindelse med eventuelle reparationer under garantien.

Serienr. Købsdato

(findes på bagsiden af enheden)
