BRUGSANVISNING KX-HNK101NE PANASONIC

Hjemmenetværkssystem

Adgangstastatur

Model nr. KX-HNK101NE

Tak fordi du har anskaffet dig et Panasonic-produkt.

Dette dokument forklarer, hvordan man betjener adgangstastaturet korrekt. Se Brugervejledning (side 17) for at få nærmere oplysninger om, hvordan du bruger systemet.

Læs dette dokument, før enheden tages i brug, og gem det til fremtidig brug.

Indholdsfortegnelse

Indledning

Vigtige sikkerhedsanvisninger .....5

Sådan opnår du det bedste resultat ....5

Andre oplysninger 6

Opsætning

Navne på dele og funktioner ....8

Berøringspanelknapper 8

LED-indikator 9

Oversigt over opsætning .....9

Registrering af tastaturet .....9

Bekræftelse af brugsområde .....10

Isætning 11

Appendiks

Brug af tastaturet 16

Funktioner som er tilgængelige ved brug af [Home Network]-appen .....16

Åbning af Brugervejledning .....17

Specifikationer 17

Garantibevis 18

*1 Monteringsbeslaget er fastgjort til produktet på tidspunktet for forsendelsen.

①

②

③

④

Andre oplysninger

• Design og specifikationer kan ændres uden varsel.
• Illustrationerne i denne vejledning kan variere en smule fra det faktiske produkt.

Varemærker

• iPhone og iPad er varemærker tilhørende Apple Inc. registreret i USA og andre lande.
• Android er et varemærke tilhørende Google Inc.
• Microsoft, Windows og Internet Explorer er enten registrerede varemærker eller varemærker tilhørende Microsoft Corporation i USA og/eller andre lande.
• Alle andre varemærker heri, tilhører deres respektive ejere.

Vigtig information

Om dette system

• Dette system er et hjælpesystem og er ikke beregnet til at udgøre den fulde beskyttelse mod tab af ejendele eller ejendom. Panasonic påtager sig intet ansvar, hvis der sker tab af ejendele eller ejendom, mens systemet er i brug.
• Systemets trådløse funktioner kan påvirkes af interferens, og systemets funktionsdygtighed kan derfor ikke garanteres i alle situationer. Panasonic påtager sig inte ansvar for personskade eller materiel skade, der forekommer i forbindelse med fejl i eller svigt af den trådløse kommunikation.

Din sikkerhed

For at forhindre alvorlig tilskadekomst eller død/materiel skade skal du læse dette afsnit omhyggeligt, før du bruger produktet, så du kan bruge det korrekt og sikkert.

ADVARSEL

Strømtislutning

• Brug kun den strømkilde, der er markeret på produktet.
• Overbelast ikke stikkontakter og forlængerledninger. Det kan medføre risiko for brand eller elektrisk stød.
• Sæt lysnetadapterens/strømstikket helt ind i kontakten. I modsat fald kan det medføre elektrisk stød og/eller kraftig varmeudvikling med brand til følge.
• Fjern jævnligt støv etc. fra lysnetadapteren/strømstikket ved at trække den/det ud af stikkontakten og tørre den/det af med en tør klud. Ophobet støv kan skade isoleringen

mod fugt etc., hvilket kan forårsage brand.

• Tag stikket til produktet ud af stikkontakten, hvis det udsender røg, en unormal lugt eller en usædvanlig lyd. Dette kan forårsage brand eller elektrisk stød. Kontroller, at der ikke længere kommer røg ud, og kontakt et autoriseret servicecenter.
• Tag stikket ud af stikkontakten, og rør aldrig ved produktets inderside, hvis huset er blevet åbnet. Der er fare for elektrisk stød.
• Rør aldrig ved stikket med våde hænder. Der er fare for elektrisk stød.
• Tilslut ikke enheder, der ikke er angivet.

Isætning

• For at forhindre risiko for elektrisk stød må produktet aldrig udsættes for regn eller nogen form for fugt.
• Anbring og brug ikke dette produkt i nærheden af styrede enheder som f.eks. automatiske døre og brandalarmer. Radiobølger, der udsendes fra dette produkt, kan forårsage fejlfunktioner i sådanne enheder, som kan forårsage en ulykke.
• Du må ikke trække i lysnetadapterens ledning, bukke den eller placere den under tunge genstande.
• Opbevar små dele (skruer mv.) uden for børns rækkevidde. De kan komme til at sluge dem. Søg omgående læge, hvis sådanne dele sluges.

Sikkerhedsforanstaltninger ved betjening

• Tag produktets ledning ud af stikkontakten før rengøring. Brug ikke flydende rengøringsmidler eller rengøringsmidler på spraydåse.
• Adskil ikke produktet.
• Lad aldrig metalgenstande komme ind i produktet. Hvis der kommer

Vigtig information

metalgenstande ind i produktet, skal du slukke for produktet og kontakte et autoriseret servicecenter.

Medicinsk

• Kontakt producenten af eventuelt personligt medicinsk udstyr, f.eks. pacemakere eller høreapparater, for at finde ud af, om udstyret er tilstrækkeligt beskyttet mod ekstern radiofrekvensenergi. DECT-funktioner fungerer mellem 1,88 GHz og 1,90 GHz med en maks. transmissionseffekt på 250 mW.
• Undlad at anvende produktet på hospitaler og lign., hvis evt. skilte angiver, at det ikke er tilladt. Hospitær eller andre behandlingssteder anvender muligvis udstyr, som er følsomme over for ekstern radiofrekvensenergi.

FORSIGTIG

• Installer aldrig ledninger i tordenvejr.
- Lysnetadapteren bruges som hovedafbryder. Sørg for, at lysnetstikket er placeret tæt ved produktet, så det er let at komme til.

Vigtige sikkerhedsanvisninger

De grundlæggende sikkerhedsforholdsregler skal altid følges ved brug af dette produkt, så risikoen for brand, elektrisk stød og personskade, herunder nedenstående, reduceres:

1. Brug ikke produktet i nærheden af vand, f.eks. i nærheden af et badekar, en vaskekumme, en køkkenvask eller

en vaskebalje, i en våd kælder eller i nærheden af en swimmingpool.

1. Brug kun den strømledning, der er angivet i dette dokument.

GEM DISSE ANVISNINGER

Sådan opnår du det bedste resultat

Placering af hubben/forebyggelse af støj

Panasonic-enheder bruger radiobølger til indbyrdes kommunikation.

• Maksimal dækning og støjfri kommunikation opnås bedst, når hubben placeres som følger:
• på et velegnet, højt og centralt sted, hvor der ikke er forhindringer mellem produktet og hubben i et indendørs miljø.
  – så langt væk som muligt fra elektroniske apparater som f.eks. tv, radioer, computere, trådløse enheder og andre telefoner.
  – vendt væk fra radiofrekvenssendere som f.eks. eksterne antenner på cellestationer til mobiltelefoner (undgå at sætte hubben i et karnapvindue eller i nærheden af et vindue).

- Hvis modtagelsen ved hubbens placering ikke er tilfredsstillende, skal du flytte hubben til et andet sted for at opnå bedre modtagelse.

Omgivelser

• Hold produktet væk fra enheder, der genererer elektrisk støj som f.eks. lysstofrør og motorer.
• Hold produktet væk fra kraftig røg, støv, høj temperatur og vibration.

Vigtig information

• Udsæt ikke produktet for direkte sollys.
• Placer ikke tunge genstande oven på produktet.
• Tag produktets stik ud af stikkontakten, hvis produktet ikke skal bruges i længere tid.
• Produktet skal holdes væk fra varmekilder som f.eks. radiatorer, komfurer m.v. Desuden bør det ikke placeres i rum, hvor temperaturen kan blive lavere end 0 °C eller højere end 40 °C. Fugtige kældre skal ligeledes undgås.
• Brug af produktet i nærheden af elektriske apparater kan forårsage interferens. Flyt det væk fra elektriske apparater.

Andre oplysninger

Regelmæssig vedligeholdelse

• Tør produktet af udvendigt med en blød, fugtig klud.
• Fjern eventuelt snavs fra berøringspanelet ved at tørre det af med en blød, tør klud. Når berøringspanelet tørres af, skal du bruge fingrene til forsigtigt at holde det på plads, og passe på ikke at ridse det med neglene.
• Brug ikke rengøringsmidler der indeholder alkohol, poleringspulver, pulversæbe, benzin, fortynder, voks,olie eller kogende vand. Undlad også at sprøjte produktet med insektgift, glasrens eller hårspray. Dette kan ændre produktets farve eller kvalitet.

Bortskaffelse af gammelt udstyr (kun for EU og lande med genbrugssystemer)

Når produkter, emballage og/eller medfølgende dokumenter er mærket med dette symbol, betyder det, at elektriske apparater og elektronisk udstyr ikke må smides ud sammen med det almindelige husholdningsaffald.

For at sikre korrekt behandling, indsamling og genbrug skal du aflevere disse produkter på dertil indrettede indsamlingssteder i henhold ti gældende nationale bestemmelser.

Hvis du bortskaffer dem på korrekt vis, er du med til at spare på værdifulde ressourcer og forhindre eventuelle negative indvirkninger på folkesundheden og miljøet. Kontakt de kommunale myndigheder for at få yderligere oplysninger om indsamling og genbrug.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Information om bortskaffelse i lande uden for Den Europæiske Union

Dette symbol er kun gyldigt i EU. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller

Vigtig information

kommune med henblik på en hensigtsmæssig bortskaffelse.

Opsætning

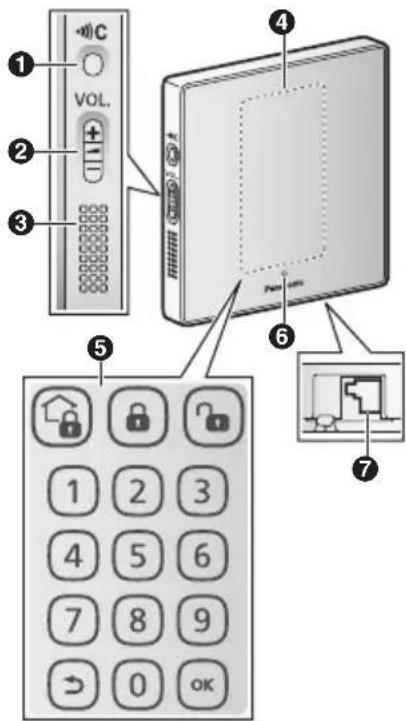

Navne på dele og funktioner

Bruges när tastaturet registreres til hubben.

② Ringestyrke

Når der ikke vises nogen knapper på området, skal du berøre det for at få vist knapperne.

⑤ Berøringspanelknapper
6 LED-indikator
7 Jævnstrømsstik

Berøringspanelknapper

Med disse knapper kan du bekræfte og ændre systemets tilkoblingstilstand. Under normal drift lyser knappen der svarer til den aktuelle tilkoblingstilstand som udgangspunkt, og alle andre knapper er dæmpede. Når du trykker på berøringspanelet, lyser knapperne for tilkoblingstilstand i 10 sekunder. Under dette tidsrum kan du trykke på en knap for tilkoblingstilstand for at skifte til dene tilstand.

Knap Status
Ingen vist Ingen strøm eller knapperne er slukkede*1.
, lyser	Normal driftstilstand [Arm : Hjemme] er valgt.
, lyser	Normal driftstilstand [Arm : Væk] er valgt.
, lyser	Normal driftstilstand [Deaktiver] er valgt.
Knappen for den aktuelle tilkoblingstilstand blinker langsomt	Alarmsystemet er blevet udløst.
Alle knapper blinker langsomt	Registreringstilstand (du trykkede på og holdt [•••)C] nede)

*1 Du kan konfigurere tastaturet, så knapperne for tilkoblingstilstand ikke lyser under normal drift. Se Brugervejledning (side 17) for at få nærmere oplysninger.

LED-indikator

Du kan bruge LED-indikatoren til at kontrollere tastaturets status.

Indikator Status
Fra Normal drift, eller ingen strøm
Rød, blinker langsomt	Tastaturet er ikke registreret til en hub.
Rød, blinker T	Tastaturet er uden for hubbens rækkevidde.
Rød, blinker hurtigt	Alarmsystemet er blevet udløst.
Grøn, blinker langsomt	Registreringstilstand (du trykker og holder [•••]C] nede)

Oversigt over opsætning

1 Første opsætning

Sørg for at du har adgang til systemet med din mobile enhed. Se Systemopsætningsvejledning som fulgte med hubben for yderligere oplysninger.

2 Registrering

Kræves kun, hvis tastaturet blev købt særskilt (dvs. ikke som del af en pakke).

3 Bekræft installationsområdet

Læs oplysningerne i dette dokument for at bekræfte, at det ønskede installationsområde er egnet til korrekt drift.

4 Isætning

Montér tastaturet det ønskede sted.

Registrering af tastaturet

Denne procedure er ikke nødvendig for enheder, der er en del af en produktpakke.

Før du kan bruge tastaturet, skal det registreres til hubben. Hvis du har købt enheder særskilt (dvs. ikke som en del af en produktpakke), skal du registrere hver enkelt enhed på hubben.

Du kan registrere hver enhed ved hjælp af registreringsknapperne eller via [Home Network]-appen.

Bemærk:

Ved hjælp af registreringsknapperne

1 Hub:

Tryk på og hold [●●●]C OTHER DEVICE] nede, indtil LED-indikatoren blinker langsomt grønt.

2 Tastatur:

Tryk og hold på [●●●] indtil LED-indikatoren begynder at blinke langsomt grøn, og berøringspanelets knapper begynder at blinke langsomt.

- Når registreringen er fuldført, afgiver hub'en ét langt bip.

Bemærk:

- Hvis registreringen mislykkes, afgiver hub'en flere korte bip.

Brug af appen

Når du registrerer tastaturet via [Home Network]-appen, kan du tildele et navn til dine enheder og gruppere dem efter placering. Se Brugervejledning (side 17) for at få nærmere oplysninger.

Bekræftelse af brugsområde

Rækkevidde for trådløs kommunikation

Den trådløse rækkevide fra hubben for hver enhed i systemet er ca. 50 m indendørs og ca. 300 m udendørs. Den trådløse kommunikation kan blive ustabil, hvis følgende forhindringer placeres mellem hubben og andre enheder.

• Metaldøre eller -skærme
  • Vægge, der indeholder aluminiumpladeisolering
  • Vægge af beton eller bølgeblik
• Termoruder
• Flere vægge
• Hvis de enkelte enheder brges på forskellige etager eller i forskellige bygninger

Bemærk:

- Tastaturets LED-indikator blinker rødt, hvis det er for langt væk fra hubben. Du skal i dette tilfælde bekræfte alle forbindelser, herunder dem fra hubben.

Advarsler vedrørende brugsområde

Brug af tastaturet i følgende områder kan forårsage deformering, fejlfunktion eller driftsfejl.

• I direkte sollys
- Områder udsat for fedt eller damp, såsom køkkener
• Nær ild eller varmeapparater
- Nær magnetfelter (såsom mikroovne og magneter)
- Områder som er udsat for ekstreme temperaturudsving, såsom ved siden af klimaanlæg
- Områder med reflekterende genstande, såsom glas, der kan forstyrre registrering af temperaturudsving
- Områder hvor temperaturen påvirket af stærkt lysende genstande (såsom lysstofrør)
- Nær apparater som afgiver stærke radiobølger, såsom mobiltelefoner

Isætning

Brug monteringsbeslaget for at montere tastaturet fladt mod muren.

Bemærk:

• Montér tastaturet et stabilt sted hvor tastaturet kan støttes tilstrækkeligt under montering.
• Opsæt ikke tastaturet på et blødt materiale. Det kan falde ned, gå i stykker eller forårsage personskade.
• Montér ikke tastaturet på en krydsfineroverflade med en tykkelse på under 25,4 mm.
• Udtræksstyrken af installationsområet skal være mindst 29,4 N (3 kgf).

Bestemmelse af monteringsstedet

Bemærk:

- Sørg for at der er mindst 20 cm plads til venstre for tastaturet (når monteret), således at der er adgang til tastaturets knapper.

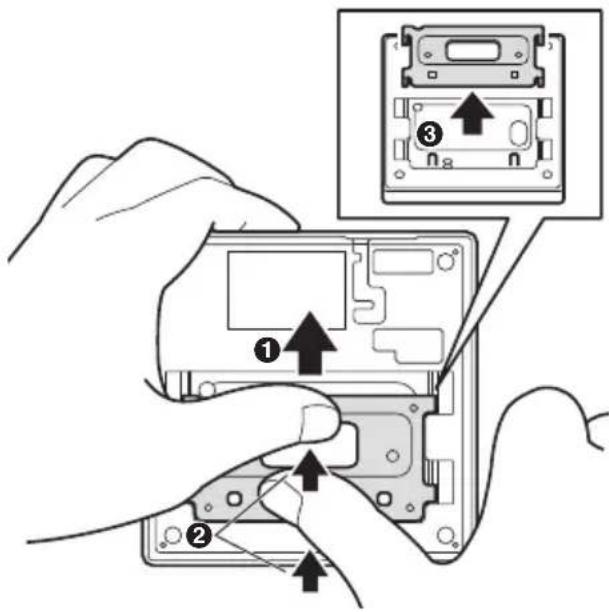

1 Aftag monteringsbeslaget.

- Placér tastaturet omvendt på en flad overflade, skub beslaget ned mod tastaturets bund (1) ved at skubbe med dine tommelfingre som vist (2) og løft derefter beslaget op og væk fra tastaturet (3).

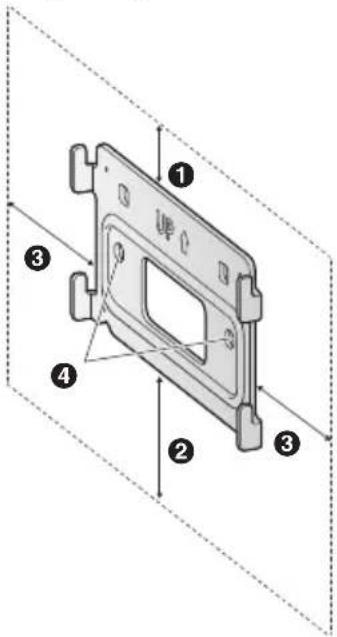

2Anbring monteringsbeslaget mod væggen og fastlæg hvor monteringsbeslaget skal installeres. Markér skrueåbningerne på væggen.

- Se oplysningerne nedenunder. De stiplede linjer viser hvor tastaturets kanter vil være i forhold til monteringsbeslaget.

3Bor prøvehuller der hvor du markerede skrueåbningerne i det forrige trin.

- Skrueåbningerne skal være 60 mm fra hinanden.

Opsætning af monteringsbeslaget

Opsætning af monteringsbeslaget på trævæg

Anbring hullerne i monteringsbeslaget ud for hullerne i væggen, indsæt og stram hver skrue.

Bemærk:

• Brug de medfølgende skruer Ⓐ).
• Anbring beslaget med "UP" mærket vendt opad.

Opsætning af monteringsbeslag på gipsplader, ALC (autoklaveret letvægts cellebeton) eller betonblokke

Brug de medfølgende ankre og skruer til at montere monteringsbeslagene på væggen.

Bemærk:

• Medfølgende ankre ø: 5 mm × 25 mm.
• Medfølgende skruer ø: 4 mm × 25 mm.

1 Markér hullets dybde på ( A ) på boret ved 35 mm og bor derefter hullet.

3 Indsæt ankeret i hullet så det er på linje med væggens overflade.

4 Anbring hullerne i monteringsbeslaget ud for ankerne, indsæt og stram hver skrue.

• Brug de medfølgende skruer(B).
• Anbring beslaget med "UP" mærket vendt opad.

Montering af tastaturet på monteringsbeslaget

Fastgør tastaturet til beslaget.

- Indsæt rillerne på tastaturet i 4 fligene på beslaget og skub tastaturet ned.

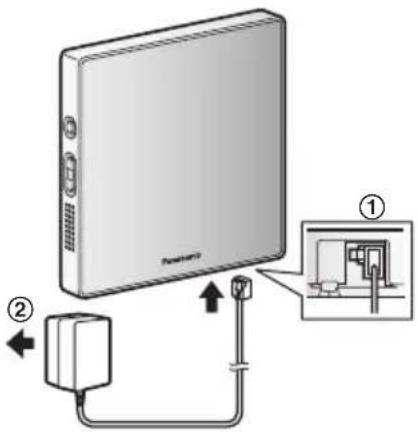

Tilslutning af lysnetadapteren

Bemærk:

- Brug kun den medfølgende Panasonic-lysnetadapter PNLV226CE.

Tilslut lysnetadapterens stik til tastaturet indtil du hører et klik (①) og sæt lysnetadapteren i stikkontakten (②).

Bemærkning vedrørende strømforsyning

Lysnetadapterforbindelse

• Lysnetadapteren skal altid være tilsluttet. (Det er normalt, at adapteren føles varm under brug.)
• Lysnetadapteren skal være tilsluttet en vertikalt placeret eller gulvmonteret vekselstrømskontakt. Undgå at tilslutte lysnetadapteren til en stikkontakt, som er monteret i loftet eller under et bord med forsiden nedad, da vægten af adapteren kan forårsage, at den falder ud.

Strømafbrydelse

Ændring af tilkoblingstilstanden

• Vi anbefaler, at du skifter pinkoden fra standardpinkoden, før du betjener alarmsystemet. Se Brugervejledning (side 17) for at få nærmere oplysninger.
• Når tilkoblingstilstanden ændres på tastaturet, vil ikonerne for tilkoblingstilstand vist på appen ikke automatisk blive ændret. De visteikoner for tilkoblingstilstand vil blive opdateret, när appen opdaterer startskærmen.

Bekræftelse af tilkoblingstilstanden

Som standard lyser knappen, der svarer til den aktuelle tilkoblingstilstand, under normal drift. Hivs [Home Network]-appen blev anvendt til at ændre denne indstilling, lyser knappen ikke.

Annullering af en udløser

Når alarmsystemet udløses, afspiller tastaturet en alarm, og knappen for den aktuelle tilkoblingstilstand blinker langsomt.

Brug følgende fremgangsmåde for at stoppe alarmen. For at annullere udløseren skal du trykke på berøringspanelet, indtaste frakoblingspinkoden (standard: "0000") og derefter trykke på [OK].

Funktionen talemeddelelse

Med denne funktion kan du få oplysninger om en udløst sensor. Når en sensor udløses, annoncerer tastaturet den registrerede sensors placering, sensorens navn og typen af detektion. Se Brugervejledning (side 17) for at få nærmere oplysninger.

Funktioner som er tilgængelige ved brug af [Home Network]-appen

Nogle af tastaturets funktioner, som er tilgængelige, når du bruger [Home Network]-appen, er anført nedenunder. Se Brugervejledning (side 17) for at få nærmere oplysninger.

- Alarmsystem

Du kan bruge appen til at til- og frakoble alarmsystemet.

- Enhedshåndtering

Du kan bruge appen til at ændre tastaturets navn, vælge om knapperne for tilkoblingstilstand vises eller ej og slå stemmevejledning og tastelyde til og fra.

Åbning af Brugervejledning

Brugervejledning er en samling af onlinedokumentation, der kan hjælpe dig med at få mest muligt ud af [Home Network]-appen.

1 iPhone/iPad

Tryk på : , eller tryk på menuknappen på din mobilenhed på appens startskærm.

2 Tryk på [Brugervejledning].

Bemærk:

• Microsoft® Windows® Internet Explorer® 8 og ældre versioner understøttes ikke.
• Android 4.1 eller nyere anbefales.
• Du kan også finde Brugervejledning på det websted, der vises herunder.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Specifikationer

• Standarder DECT (Digital Enhanced Cordless Telecommunications)
- Frekvensområde 1,88 GHz – 1,90 GHz
- RF-transmissionseffekt Ca.: 10 mW (gennemsnitsstrøm pr. kanal) 250 mW (maks.)

- Strømkilde 220 – 240 V AC, 50/60 Hz

• Strømforbrug Standby: Ca. 0,6 W Maksimum: Ca. 2,0 W

- Driftsbetingelser 0 °C – 40 °C

- Mål (højde × bredde × dybde) Ca. 120 mm × 120 mm × 21 mm

- Masse (vægt) Ca. 163 g (uden monteringsbeslag fastgjort)

Appendiks

Garantibevis

Garantibevis

(udfyldes af forhandleren)

Type

Kundenavn

Serienr.

Adresse

Kundens købsdato

Postnummer

På dette produkt ydes der garanti i henhold til forbrugerkøbelovens bestemmelser.

Vedlæg venligst dette garantibevis i udfyldt stand samt kvittering ved enhver henvendelse angående garanti.

Garantien bortfalder såfremt typeskilt mangler eller er ulæseligt.

Alle henvendelser skal ske til forhandleren.

Forhandlerstempel

Panasonic

Beskrivelse af grafiske symboler til brug på udstyr

Symbol Forklaring Symbol Forklaring
	Vekselstrøm (AC) Udstyr af klasse	hvor dobbelt isolering eller højisolering er nødvendig for beskyttelse mod elektrisk stød)
	Jævnstrøm (DC) “TÆND” (strøm)
	Beskyttelsesjording “SLUK” (strør )
	Beskyttet stelforbindelse Stand-by (strøm)
[104]	Funktionel jord “TÆND”/“SLUK” (	push-push knap)
	Kun til indendørs brug Advarsel, risikn for elektrisk stød

Appendiks

Generelle oplysninger

Overensstemmelseserklæring:

- Panasonic Corporation erklærer, at radioudstyrstypen (KX-HNK101) er i overensstemmelse med EU-direktiv 2014/53/EU. Den fuldstændige tekst af EU's overensstemmelseserklæring kan findes på følgende internetadresse: http://www.ptc.panasonic.eu/doc

Kontakt til en autoriseret Panasonic-repræsentant:

Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Oplysninger om ecodesign i henhold til EU-forordning (EF) nr. 1275/2008 ændret af (EU) forordning nr. 801/2013. Fra 1. januar 2015.

Besøg: http://www.ptc.panasonic.eu/erp

Klik på [Downloads]

Strømforbrug i netværksstandby og vejledning er nævnt på webstedet ovenfor.

Egne Kommentarer

Egne Kommentarer

Egne Kommentarer

Til fremtidig brug

Vi anbefaler, at du noterer følgende oplysninger som hjælp i forbindelse med eventuelle reparationer under garantien.

Serienr. Købsdato

(findes på bagsiden af enheden)
