Installationsvejledning

Hjemmenetværkssystem

Bevægelsessensor

Tak fordi du har anskaffet dig et Panasonic-produkt.

Dette dokument forklarer, hvordan man installerer bevægelsessensoren korrekt.

Se Brugervejledning (side 14) for at få nærmere oplysninger om, hvordan du bruger systemet.

Læs dette dokument, før enheden tages i brug, og gem det til fremtidig brug.

Indholdsfortegnelse

Indledning

Vigtige sikkerhedsanvisninger .....5

Sådan opnår du det bedste resultat ....5

Andre oplysninger 6

Opsætning

Navne på dele og funktioner ......7

LED-indikator 7

Oversigt over opsætning ....7

Isætning af batterierne ....8

Registrering af bevægelsessensoren ....8

Oplysninger om sensorfunktioner ....9

Bekræftelse af brugsområde .....11

Vægmontering 12

Appendiks

Test af bevægelsessensoren .....14

Justering af sensorens følsomhed ....14

Funktioner som er tilgængelige ved brug af [Home Network]-appen .....14

Åbning af Brugervejledning .....14

Specifikationer 15

Garantibevis 16

Nr. Tilbehør/del nr. Antal
1	Batterier*1	2
2	Vægmonteringsadapter*2	1
3	Vægmonteringsskruer (25 mm) 2

*1 Se "Strømkilde" i "Specifikationer", side 15 for batterioplysninger når batterierne udskiftes.

*2 Bevægelsessensoren kan vægmonteres med eller uden vægmonteringsadapteren (side 12).

①

②

③

Andre oplysninger

• Design og specifikationer kan ændres uden varsel.
• Illustrationerne i denne vejledning kan variere en smule fra det faktiske produkt.

Varemærker

• iPhone og iPad er varemærker tilhørende Apple Inc. registreret i USA og andre lande.
• Android er et varemærke tilhørende Google Inc.
• Microsoft, Windows og Internet Explorer er enten registrerede varemærker eller varemærker tilhørende Microsoft Corporation i USA og/eller andre lande.
• Alle andre varemærker heri, tilhører deres respektive ejere.

Vigtig information

Om dette system

• Dette system er et hjælpesystem og er ikke beregnet til at udgøre den fulde beskyttelse mod tab af ejendele eller ejendom. Panasonic påtager sig intet ansvar, hvis der sker tab af ejendele eller ejendom, mens systemet er i brug.
• Systemets trådløse funktioner kan påvirkes af interferens, og systemets funktionsdygtighed kan derfor ikke garanteres i alle situationer. Panasonic påtager sig inte ansvar for personskade eller materiel skade, der forekommer i forbindelse med fejl i eller svigt af den trådløse kommunikation.

Din sikkerhed

For at forhindre alvorlig tilskadekomst eller død/materiel skade skal du læse dette afsnit omhyggeligt, før du bruger produktet, så du kan bruge det korrekt og sikkert.

ADVARSEL

Strømtislutning

• Brug kun den strømkilde, der er markeret på produktet.
• Tilslut ikke enheder, der ikke er angivet.

Isætning

• For at forhindre risiko for elektrisk stød må produktet aldrig udsættes for regn eller nogen form for fugt.
• Anbring og brug ikke dette produkt i nærheden af styrede enheder som f.eks. automatiske døre og brandalarmer. Radiobølger, der udsendes fra dette produkt, kan forårsage fejlfunktioner i

sådanne enheder, som kan forårsage en ulykke.

- Ópbevar små dele (skruer mv.) uden for børns rækkevidde. De kan komme til at sluge dem. Søg omgående læge, hvis sådanne dele sluges.

Sikkerhedsforanstaltninger ved betjening

- Adskil ikke produktet.

Medicinsk

• Kontakt producenten af eventuelt personligt medicinsk udstyr, f.eks. pacemakere eller høreapparater, for at finde ud af, om udstyret er tilstrækkeligt beskyttet mod ekstern radiofrekvensenergi. DECT-funktioner fungerer mellem 1,88 GHz og 1,90 GHz med en maks. transmissionseffekt på 250 mW.
• Undlad at anvende produktet på hospitaler og lign., hvis evt. skilte angiver, at det ikke er tilladt. Hospitær eller andre behandlingssteder anvender muligvis udstyr, som er følsomme over for ekstern radiofrekvensenergi.

FORSIGTIG

Batteri

• Batterierne skal bruges korrekt, ellers kan produktet blive beskadiget af batterilækage.
• Oplad, kortslut, adskil og opvarm ikke batterierne.
• Bortskaf ikke batterier ved at afbrænde dem.
  • Fjern alle batterierne ved udskiftning.
• Bland ikke gamle og nye batterier eller forskellige typer batterier.
• Det anbefales at udskifte batterier årligt.
• Opbevar uden for små børns rækkevidde. De kan komme til atsluge

Vigtig information

dem. Hvis batteriet sluges, skal man omgående opsøge lægehjælp.

• Fjern batteriet hvis det bliver ubrugeligt. Der er risiko for lækage, overophedning eller brud. Forsøg ikke at anvende et batteri, hvis det lækker.
• Hæld ikke med vilje vand på batteriet eller lad det blive vådt. Der er risiko for brand og røg. Hvis batteriet bliver vådt, skal du tage det ud med det samme og kontakte et autoriseret servicecenter.

Vigtige sikkerhedsanvisninger

De grundlæggende sikkerhedsforholdsregler skal altid følges ved brug af dette produkt, så risikoen for brand, elektrisk stød og personskade, herunder nedenstående, reduceres:

1. Brug ikke produktet i nærheden af vand, f.eks. i nærheden af et badekar, en vaskekumme, en køkkenvask eller en vaskebalje, i en våd kælder eller i nærheden af en swimmingpool.
2. Brug kun de batterier der er angivet i dette dokument. Bortskaf ikke batterier ved at afbrænde dem. De kan eksplodere. Find ud af, hvor batterierne kan bortskaffes i dit område.

GEM DISSE ANVISNINGER

Sådan opnår du det bedste resultat

Placering af hubben/forebyggelse af støj

Hubben og andre kompatible Panasonic-enheder bruger radiobølger til indbyrdes kommunikation.

• Maksimal dækning og støjfri kommunikation opnås bedst, når hubben placeres som følger:
  – på et velegnet, højt og centralt sted, hvor der ikke er forhindringer mellem produktet og hubben i et indendørs miljø.
  – så langt væk som muligt fra elektroniske apparater som f.eks. tv, radioer, computere, trådløse enheder og andre telefoner.
  – vendt væk fra radiofrekvenssendere som f.eks. eksterne antenner på cellestationer til mobiltelefoner (undgå at sætte hubben i et karnapvindue eller i nærheden af et vindue).

- Hvis modtagelsen ved hubbens placering ikke er tilfredsstillende, skal du flytte hubben til et andet sted for at opnå bedre modtagelse.

Omgivelser

• Hold produktet væk fra enheder, der genererer elektrisk støj som f.eks. lysstofrør og motorer.
• Hold produktet væk fra kraftig røg, støv, høj temperatur og vibration.
• Udsæt ikke produktet for direkte sollys.
• Placer ikke tunge genstande oven på produktet.
• Produktet skal holdes væk fra varmekilder som f.eks. radiatorer, komfurer m.v. Desuden bør det ikke placeres i rum, hvor temperaturen kan blive lavere end 0 °C eller højere end 40 °C. Fugtige kældre skal ligeledes undgås.
• Brug af produktet i nærheden af elektriske apparater kan forårsage interferens. Flyt det væk fra elektriske apparater.

Vigtig information

Andre oplysninger

FORSIGTIG: Der er risiko for eksplosion, hvis batteriet udskiftes med en forkert type. Bortskaf brugte batterier i henhold til anvisningerne.

Regelmæssig vedligeholdelse

• Tør produktet af udvendigt med en blød, fugtig klud.
• Brug ikke rensebenzin, fortynder eller skurepulver.

Bortskaffelse af gammelt udstyr og batterier (kun for EU og lande med genbrugssystemer)

Disse symboler (①, ②) på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. For at sikre korrekt behandling, indsamling og genbrug skal du aflevere disse produkter og brugte batterier på dertil indrettede indsamlingssteder i henhold ti gældende nationale bestemmelser. Hvis du bortskaffer dem på korrekt vis, er du med til at spare på værdifulde ressourcer og forhindre eventuelle negative indvirkninger på folkesundheden og miljøet. Kontakt de kommunale myndigheder for at få yderligere oplysninger om indsamling og genbrug. Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Information om bortskaffelse i lande uden for Den Europæiske Union

Disse symboler (①, ②) gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol

Dette symbol (②) kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er vedtaget for det pågældende kemikalie.

Information om procedure til fjernelse af batteriet

Se "Isætning af batterierne" på side 8.

Opsætning

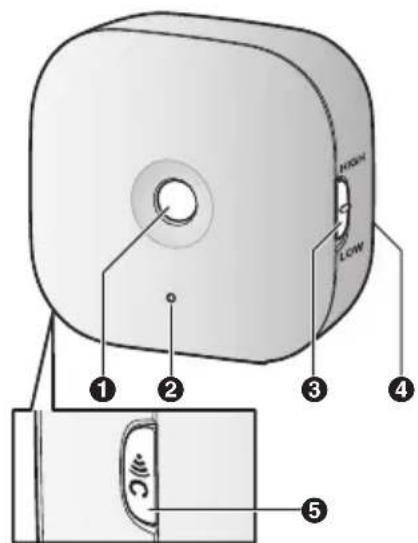

Navne på dele og funktioner

Bruges til at ændre sensorens følsomhed (side 14).

4 Bagdæksel

⑤ [●○○○]C

Efter at have bekræftet sensorens status anbefaler vi, at LED-indikatoren slukkes ved at trykke på [••]gen snarest muligt. I

modsat fald risikerer batterilevetiden at blive reduceret.

Indikator Status
Grøn, lyser Ingen bevægelse registreret
Rød, lyser Bevægelse blev registreret
Rød, blinker Sensoren er uden for hubbens rækkevidde
Grøn, blinker langsomt	Registreringstilstand (du trykker og holder [→]C] nede)
Fra Ingen batteristrøm

Bemærk:

- LED-indikatoren vises ikke sensorstatus, hvis sensoren ikke er blevet registreret (side 8).

Oversigt over opsætning

1 Første opsætning

Sørg for at du har adgang til systemet med din mobile enhed. Se Systemopsætningsvejledning som fulgte med hubben for yderligere oplysninger.

2 Indsæt batterierne

Bevægelsessensoren får strøm fra et batteri.

3 Registrering

Kræves kun hvis bevægelsessensoren er købt særskilt (dvs. ikke som del af en pakke).

4 Bekræft installationsområdet

Læs oplysningerne i dette dokument for at bekræfte, at det ønskede installationsområde er egnet til korrekt drift.

Opsætning

5 Isætning

Montér bevægelsessensoren det ønskede sted.

Isætning af batterierne

• BRUG KUN alkaline AA-batterier størrelse (LR6).
• Brug IKKE Mangan/Ni-Cd/ Ni-MH-batterier.
• Bekræft polariteterne (+, ⊕)

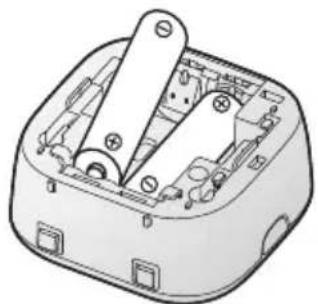

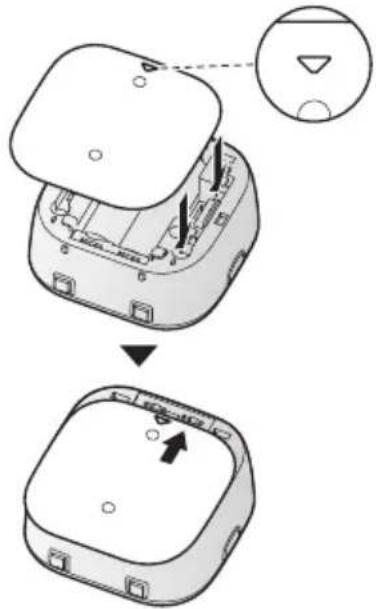

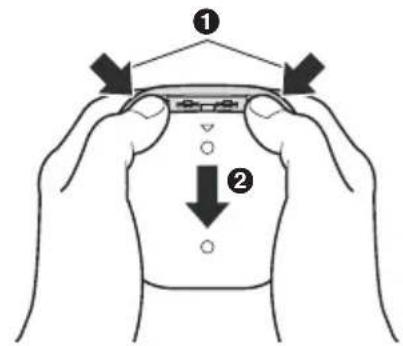

  1 Fjern bagdækslet ved at trykke på oversiderne af dækslet (①) og skyde det ned (②).

2 Indsæt batterierne.

- Anbring det med "▽" mærket vendt opad og skub det på plads.

Registrering af bevægelsessensoren

Denne procedure er ikke nødvendig for enheder, der er en del af en produktpakke.

Før du kan bruge bevægelsessensoren, skal den registreres til hubben. Hvis du har købt enheder særskilt (dvs. ikke som en del af en produktpakke), skal du registrere hver enkelt enhed på hubben.

Du kan registrere hver enhed ved hjælp af registreringsknapperne eller via [Home Network]-appen.

Opsætning

Ved hjælp af registreringsknapperne

1 Hub:

Tryk på og hold [●●●]C OTHER DEVICE] nede, indtil LED-indikatoren blinker langsomt grønt.

2 Bevægelsessensor:

Tryk på og hold [●●●●C] nede, indtil LED-indikatoren blinker langsomt grønt (side 7).

- Når registreringen er fuldført, afgiver hub'en ét langt bip.

Bemærk:

• Tryk på 📄 på hubben og på sensoren igen for at annullere uden at registrere sensoren.
• Hvis registreringen mislykkes, afgiver hub'en flere korte bip.

Brug af appen

Når du registrerer bevægelsessensoren ved hjælp af [Home Network]-appen, kan du tildele et navn til dine enheder og gruppere dem efter placering.

Se Brugervejledning (side 14) for at få nærmere oplysninger.

Oplysninger om sensorfunktioner

Bevægelsessensoren anvender en infrarød sensor (dvs. varmesensor).

Læs følgende oplysninger inden du beslutter, hvor du vil montere bevægelsessensoren.

Bemærk:

- Bevægelsessensorens funktioner er ikke designet til at blive anvendt i situationer, som kræver høj pålidelighed. Vi fraråder

brug af bevægelsessensorens funktioner i sådanne situationer.

- Panasonic fralægger sig ethvert ansvar for eventuelle personskader eller skade, som er forårsaget af brug af bevægelsessensoren.

Brug af varme til at registrere bevægelse

Bevægelsessensorens infrarøde sensor kan registrere bevægelse ved at genkende temperaturforskelle, der opstår inden for sensorens interval. Den gør dette ved at registrere de infrarøde stråler, der afgives naturligt at mennesker, dyr, osv., som svarer til genstandens temperatur. Registreringsområdet er vist på illustrationen med det grå område foran bevægelsessensoren.

Registreringsområde set ovenfra

B Afstand for registrerbar bevægelse: ca. 5 m

Bemærk:

• Registrering bliver svært, når der er en lille temperaturforskel mellem genstande og omgivelserne, for eksempel om sommeren. Omvendt bliver det nemmere at registrere, når der er en stor forskel mellem genstandes temperatur og omgivelserne, såsom om vinteren eller om natten.
• Der sker ingen registrering, hvis der er forhindringer foran den infrarøde sensor. Fjern forhindringerne, eller ændr installationsstedet.

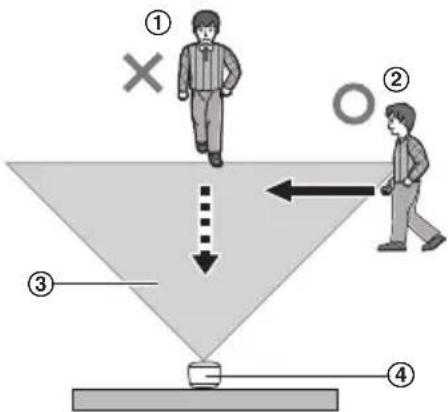

Bevægelsesretning

Det er nemmere at registrere genstande, der bevæger sig sidelæns foran bevægelsessensoren, og sværere at

registrere genstande der bevæger sig direkte mod bevægelsessensorens forside.

① Det er svært at registrere bevægelse direkte mod bevægelsessensorens forside.
② Det er nemt at registrere sidelæns bevægelse foran bevægelsessensoren.
③ Registreringsområde
④ Bevægelsessensor

Opsætning

Bekræftelse af brugsområde

Rækkevidde for trådløs kommunikation

Den trådløse rækkevide fra hubben for hver enhed i systemet er ca. 50 m indendørs og ca. 300 m udendørs. Den trådløse kommunikation kan blive ustabil, hvis følgende forhindringer placeres mellem hubben og andre enheder.

• Metaldøre eller -skærme
• Vægge, der indeholder aluminiumpladeisolering
• Vægge af beton eller bølgeblik
- Termoruder
- Flere vægge
- Hvis de enkelte enheder brges på forskellige etager eller i forskellige bygninger

Bemærk:

- Du kan tjekke bevægelsessensorens kommunikationsstatus ved at trykke på [•••]C]. Hvis LED-indikatoren lyser grøn eller rød, kommunikerer sensoren korrekt med hubben. Hvis LED-indikatoren blinker rødt, er den uden for hubbens rækkevidde.

Advarsler vedrørende brugsområde

Brug af bevægelsessensoren i følgende områder kan forårsage deforming, fejlfunktion eller driftsfejl.

• I direkte sollys
- Områder udsat for fedt eller damp, såsom køkkener
• Nær ild eller varmeapparater
- Nær magnetfelter (såsom mikroovne og magneter)

• Områder som er udsat for ekstreme temperaturudsving, såsom ved siden af klimaanlæg
• Områder med reflekterende genstande, såsom glas, der kan forstyrre registrering af temperaturudsving
• Områder hvor temperaturen påvirket af stærkt lysende genstande (såsom lysstofrør)
• Nær apparater som afgiver stærke radiobølger, såsom mobiltelefoner

Opsætning

Vægmontering

Bevægelsessensoren kan monteres på væggen på to måder. Brug bagdækslet for at montere sensoren fladt mod muren. Brug vægmonteringsadapteren til at montere sensoren, så den vender 45° til venstre eller højre.

Monteringseksempler*1 for bagdækslet og vægmonteringsadapteren

*1 Set ovenfra.

Bemærk:

• Montér bevægelsessensoren et stabilt sted hvor bevægelsessensoren kan støttes tilstrækkeligt under montering.
• Montér ikke bevægelsessensoren på et blødt materiale. Den kan falde ned, gå i stykker eller forårsage personskade.
• Montér ikke bevægelsessensoren på følgende steder: gipsplader, ALC (autoklaveret letvægts cellebeton), betonblokke, krydsfiner der er under 25,4 mm tyk osv.

Brug af bagdækslet

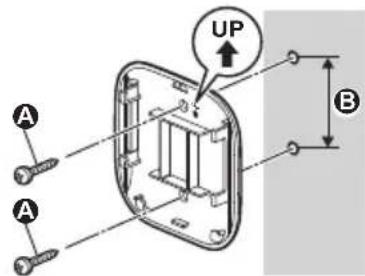

2 Fastgør bagdækslet til væggen med skruerne (A).

• Anbring bagdækslet med "UP" mærket vendt opad.
  • B 37 mm

Opsætning

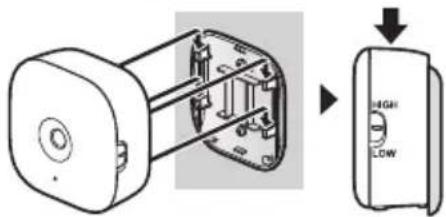

3 Fastgør bevægelsessensoren til bagdækslet.

- Indsæt rillerne på bevægelsessensoren i 4 fligene på bagdækslet og skub bevægelsessensoren ned.

Brug af vægmonteringsadapteren

1 Tag bagdækslet af ved at trykke på dækslets overside (①) og derefter skyde det ned (②).

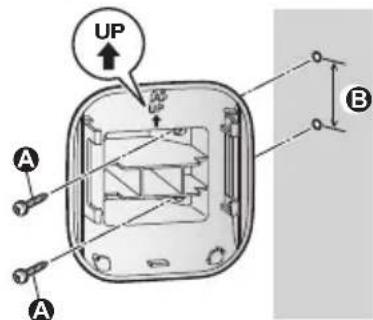

2 Fastgør vægmonteringsadapteren til væggen med skruerne (A).

• Anbring vægmonteringsadapteren med "UP" mærket vendt opad.
  • B 21 mm

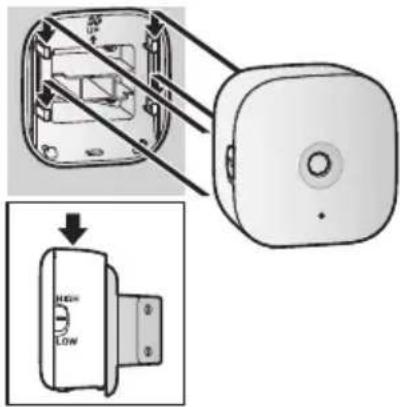

3 Fastgør bevægelsessensoren til vægmonteringsadapteren.

- Indsæt rillerne på bevægelsessensoren i 4 fligene på vægmonteringsadapteren og skub derefter bevægelsessensoren ned.

Test af bevægelsessensoren

Du kan teste bevægelsessensorens LED-indikator og teste bevægelsessensorens ydeevne.

1 Tryk på [ 📄C].
2 Flyt til et område nær bevægelsessensoren.
3 Hold øje med LED-indikatoren mens du bevæger dig hen til bevægelsessensoren.
- Når bevægelse registreres, lyser LED-indikatoren rødt.
4 Læg mærke til områderne hvor bevægelse registreres.
5 Tryk på [ ••••C] igen.

Justering af sensorens følsomhed

Du kan bruge [HIGH]/[LOW]-kontakten (side 7) til at justere sensorens følsomhed. Hvis sensoren ofte foretager forkerte registreringer, for eksempel i områder med hyppige og betydelige temperaturudsving, skal kontakten stilles i [LOW] stilling.

Bemærk:

- Når kontakten er i [LOW] stillingen, er sensorens registreringsinterval reduceret til omkring det halve (sammenlignet med när kontakten er i [HIGH] stilling).

Funktioner som er tilgængelige ved brug af [Home Network]-appen

Nogle af bevægelsessensorens funktioner som er tilgængelige ved brug af [Home Network]-appen er anført herunder. Se Brugervejledning (side 14) for at få nærmere oplysninger.

- Alarmsystem

Du kan bruge appen til at til- og frakoble alarmsystemet, bekræfte sensorens aktuelle status og få vist en log over tidligere hændelser.

- Sensorintegration

Du kan konfigurere bevægelsessensoren til at udløse andre systemhændelser, såsom kameraoptagelse, tænde for en elektrisk enhed (fx en lampe) osv. (Der kræves en egnet enhed).

- Telefonadvarsel

Du kan konfigurere systemet til at ringe til et på forhånd programmeret telefonnummer, när bevægelsessensoren udløses.

Åbning af Brugervejledning

Brugervejledning er en samling af onlinedokumentation, der kan hjælpe dig med at få mest muligt ud af [Home Network]-appen.

1 iPhone/iPad

Tryk på:≡ på startsiden i appen. Android™-enheder

Appendiks

Tryk på : eller tryk på menuknappen på din mobilenhed på appens startskærm.

2 Tryk på [Brugervejledning].

Bemærk:

• Microsoft® Windows® Internet Explorer® 8 og ældre versioner understøttes ikke.
• Android 4.1 eller nyere anbefales.
• Du kan også finde Brugervejledning på det websted, der vises herunder.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Specifikationer

• Standarder
  DECT (Digital Enhanced Cordless Telecommunications)
  • Frekvensområde
  1,88 GHz - 1,90 GHz
  • RF-transmissionseffekt
  Ca. 10 mW (gennemsnitsstrøm pr. kanal) 250 mW (maks.)
• Strømkilde
  AA (LR6) alkaline batterier (2 × 1,5 V)
• Driftsbetingelser
  0^ C-40^ C
• Sensordetektionsmetode
  Pyroelektrisk infrarød sensor (varmesensor)
  • Varmesensorens registreringsområde
  Vandret: ca. ±45°
  Lodret: ca. ±10°
  Afstand ^*1 :
  Ca. 5 m när følsomhedskontakten er sat i [HIGH] stilling

Ca. 2,5 m när følsomhedskontakten er sat i [LOW] stilling

- Batteriets levetid

Op til 1 år (når bevægelse registreres 50 gange om dagen og den omgivende temperatur er ca. 25 °C)

- Mål (højde × bredde × dybde)

• Med bagdækslet monteret:
  Ca. 72 mm × 73 mm × 39 mm
• Med vægmonteringsadapteren monteret:
  Ca. 72 mm × 73 mm × 61 mm

- Masse (vægt)

• Med bagdækslet monteret:
  Ca. 70 g, uden batterier
• Med vægmonteringsadapteren monteret:

Ca. 77 g, uden batterier

*1 Når den omgivende temperatur er ca. 25 °C.

Appendiks

Garantibevis

Garantibevis

(udfyldes af forhandleren)

Type

Kundenavn

Serienr.

Adresse

Kundens købsdato

Postnummer

På dette produkt ydes der garanti i henhold til forbrugerkøbelovens bestemmelser.

Vedlæg venligst dette garantibevis i udfyldt stand samt kvittering ved enhver henvendelse angående garanti.

Garantien bortfalder såfremt typeskilt mangler eller er ulæseligt.

Alle henvendelser skal ske til forhandleren.

Forhandlerstempel

Panasonic

Beskrivelse af grafiske symboler til brug på udstyr

Symbol Forklaring Symbol Forklaring
	Vekselstrøm (AC) Udstyr af klasse	hvor dobbelt isolering eller højisolering er nødvendig for beskyttelse mod elektrisk stød)
	Jævnstrøm (DC) “TÆND” (strøm)
	Beskyttelsesjording “SLUK” (strør
[HWY]	Beskyttet stelforbindelse Stand-by (strøm)
[1198]	Funktionel jord “TÆND”/“SLUK” ( [1201]	push-push knap)
	Kun til indendørs brug Advarsel, risikn for elektrisk stød

Appendiks

Generelle oplysninger

Overensstemmelseserklæring:

- Panasonic Corporation erklærer, at radioudstyrstypen (KX-HNS102) er i overensstemmelse med EU-direktiv 2014/53/EU. Den fuldstændige tekst af EU's overensstemmelseserklæring kan findes på følgende internetadresse: http://www.ptc.panasonic.eu/doc

Kontakt til en autoriseret Panasonic-repræsentant:

Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Oplysninger om ecodesign i henhold til EU-forordning (EF) nr. 1275/2008 ændret af (EU) forordning nr. 801/2013. Fra 1. januar 2015.

Besøg: http://www.ptc.panasonic.eu/erp

Klik på [Downloads]

Strømforbrug i netværksstandby og vejledning er nævnt på webstedet ovenfor.

Egne Kommentarer

Til fremtidig brug

Vi anbefaler, at du noterer følgende oplysninger som hjælp i forbindelse med eventuelle reparationer under garantien.

Serienr. Købsdato

(findes inde i batterirummet)
