BRUGSANVISNING KX-HNS103NE PANASONIC

Installationsvejledning

Hjemmenetværkssystem

Vandlækagesensor

Tak fordi du har anskaffet dig et Panasonic-produkt.

Dette dokument forklarer, hvordan man installerer vandlækagesensoren korrekt.

Se Brugervejledning (side 18) for at få nærmere oplysninger om, hvordan du bruger systemet.

Læs dette dokument, før enheden tages i brug, og gem det til fremtidig brug.

Indholdsfortegnelse

Indledning

Vigtige sikkerhedsanvisninger .....5

Sådan opnår du det bedste resultat ....5

Andre oplysninger 6

Opsætning

Navne på dele og funktioner ....8

LED-indikator 8

Oversigt over opsætning ....8

Isætning af batteriet 9

Registrering af sensoren .....9

Bekræftelse af brugsområde .....10

Isætning 11

Appendiks

Test af sensoren ....18

Funktioner som er tilgængelige ved brug af [Home Network]-appen .....18

Åbning af Brugervejledning .....18

Specifikationer 19

Garantibevis 20

Nr. Tilbehør/del nr. Antal
1	Batteri*1	1
2	Adaptere til vægmontering*2	2
3	Vægmonteringsskruer (25 mm)*3	3

*1 Ved udskiftning af batteriet skal du læse "Strømkilde" i "Specifikationer", side 19 for batteriinformation.
*2 1 adapter til hovedenheden 1 adapter til sondeenheden
*3 2 skruer til hovedenheden og 1 skruer til sondeenheden

①

②

③

Andre oplysninger

• Design og specifikationer kan ændres uden varsel.
• Illustrationerne i denne vejledning kan variere en smule fra det faktiske produkt.

Varemærker

• iPhone og iPad er varemærker tilhørende Apple Inc. registreret i USA og andre lande.
• Android er et varemærke tilhørende Google Inc.
• Microsoft, Windows og Internet Explorer er enten registrerede varemærker eller varemærker tilhørende Microsoft Corporation i USA og/eller andre lande.
• Alle andre varemærker heri, tilhører deres respektive ejere.

Vigtig information

Om dette system

• Dette system er et hjælpesystem og er ikke beregnet til at udgøre den fulde beskyttelse mod tab af ejendele eller ejendom. Panasonic påtager sig intet ansvar, hvis der sker tab af ejendele eller ejendom, mens systemet er i brug.
• Systemets trådløse funktioner kan påvirkes af interferens, og systemets funktionsdygtighed kan derfor ikke garanteres i alle situationer. Panasonic påtager sig inte ansvar for personskade eller materiel skade, der forekommer i forbindelse med fejl i eller svigt af den trådløse kommunikation.

Din sikkerhed

For at forhindre alvorlig tilskadekomst eller død/materiel skade skal du læse dette afsnit omhyggeligt, før du bruger produktet, så du kan bruge det korrekt og sikkert.

ADVARSEL

Strømtislutning

• Brug kun den strømkilde, der er markeret på produktet.
• Tilslut ikke enheder, der ikke er angivet.

Isætning

• For at forhindre risiko for elektrisk stød må produktet aldrig udsættes for regn.

• Anbring og brug ikke dette produkt i nærheden af styrede enheder som f.eks. automatiske døre og brandalarmer. Radiobølger, der udsendes fra dette produkt, kan forårsage fejlfunktioner i sådanne enheder, som kan forårsage en ulykke.

• Du må ikke trække for hårdt i ledningen, bukke den eller placere den under tunge genstande. Hold hovedenheden oprejst til enhver tid.

• Lad ikke sondeenheden komme i kontakt med et batteri eller en stikkontakt. Produktet kan blive beskadiget.
• Opbevar små dele (skruer mv.) uden for børns rækkevidde. De kan komme til at sluge dem. Søg omgående læge, hvis sådanne dele sluges.

Sikkerhedsforanstaltninger ved betjening

- Adskil ikke produktet.

Medicinsk

• Kontakt producenten af eventuelt personligt medicinsk udstyr, f.eks. pacemakere eller høreapparater, for at finde ud af, om udstyret er tilstrækkeligt beskyttet mod ekstern radiofrekvensenergi. DECT-funktioner fungerer mellem 1,88 GHz og 1,90 GHz med en maks. transmissionseffekt på 250 mW.
• Undlad at anvende produktet på hospitaler og lign., hvis evt. skilte angiver, at det ikke er tilladt. Hospitær eller andre behandlingssteder anvender muligvis udstyr, som er følsomme over for ekstern radiofrekvensenergi.

CR litiumbatteri

• Batteriet må ikke oplades, skilles ad, ombygges, opvarmes eller kastes i ilden.
• Rør ikke batteriets poler+ og med metalgenstande.

• Der er risiko for eksplosion, hvis batteriet udskiftes med en forkert type. Bortskaf batteriet i henhold til lokale bestemmelser.

• Hvis du får elektrolyt på hænderne eller tøjet, skal du vaske det grundigt af med vand.

• Hvis du får elektrolyt i øjnene, må du aldrig gnide øjnene. Rens øjnene grundigt med vand, og kontakt lægen.

FORSIGTIG

CR litiumbatteri

• Brug kun det batteri, som er angivet på side 3.
  • Isæt batteriet korrekt.
• Efterlad ikke batteriet i en bil i direkte solskin i længere tid med lukkede døre og vinduer.
• Fjern batteriet, hvis du ikke bruger produktet i en længere periode. Opbevar det et køligt, mørkt sted.
• Udskift ikke batteriet med våde hænder.
• Opbevar uden for små børns rækkevidde. De kan komme til at sluge dem. Hvis batteriet sluges, skal man omgående opsøge lægehjælp.
• Fjern batteriet hvis det bliver ubrugeligt. Der er risiko for lækage, overophedning eller brud. Forsøg ikke at anvende et batteri, hvis det lækker.
• Udvis forsigtighed ved håndtering af batterierne. Lad ikke strømførende materialer som f.eks. ringe, armbånd eller nøgler komme i kontakt med batterierne, da der kan opstå kortslutning, som medfører overophedning af batterierne og/eller det strømførende materiale og derved forårsage forbrændinger.

Vigtige sikkerhedsanvisninger

De grundlæggende sikkerhedsforholdsregler skal altid følges ved brug af dette produkt, så risikoen for brand, elektrisk stød og personskade, herunder nedenstående, reduceres:

1. Brug kun de batterier der er angivet i dette dokument. Bortskaf ikke batterier ved at afbrænde dem. De kan eksplodere. Find ud af, hvor batterierne kan bortskaffes i dit område.

GEM DISSE ANVISNINGER

Sådan opnår du det bedste resultat

Placering af hubben/forebyggelse af støj

Hubben og andre kompatible Panasonic-enheder bruger radiobølger til indbyrdes kommunikation.

• Maksimal dækning og støjfri kommunikation opnås bedst, när hubben placeres som følger:
• på et velegnet, højt og centralt sted, hvor der ikke er forhindringer mellem produktet og hubben i et indendørs miljø.
  – så langt væk som muligt fra elektroniske apparater som f.eks. tv, radioer, computere, trådløse enheder og andre telefoner.
  – vendt væk fra radiofrekvenssendere som f.eks. eksterne antenner på cellestationer til mobiltelefoner (undgå at sætte hubben i et karnapvindue eller i nærheden af et vindue).

Vigtig information

- Hvis modtagelsen ved hubbens placering ikke er tilfredsstillende, skal du flytte hubben til et andet sted for at opnå bedre modtagelse.

Omgivelser

• Hold produktet væk fra enheder, der genererer elektrisk støj som f.eks. lysstofrør og motorer.
• Hold produktet væk fra kraftig røg, støv, høj temperatur og vibration.
• Udsæt ikke produktet for direkte sollys.
• Placer ikke tunge genstande oven på produktet.
• Produktet skal holdes væk fra varmekilder som f.eks. radiatorer, komfurer m.v. Desuden bør det ikke placeres i rum, hvor temperaturen kan blive lavere end 0 °C eller højere end 40 °C.
• Brug af produktet i nærheden af elektriske apparater kan forårsage interferens. Flyt det væk fra elektriske apparater.
• Lad ikke sondeenhedens metalsonder komme i kontakt med metalgenstande. Det kan reducere batteriets levetid.

Andre oplysninger

FORSIGTIG: Der er risiko for eksplosion, hvis batteriet udskiftes med en forkert type. Bortskaf brugte batterier i henhold til anvisningerne.

Regelmæssig vedligeholdelse

• Tør produktet af udvendigt med en blød, fugtig klud.
• Brug ikke rensebenzin, fortynder eller skurepulver.
• Hvis sondeenhedens metalsonder kommer i kontakt med et fremmed materiale (olie, rengøringsmiddel, osv.),

kan sonderne blive vandafvisende og vil derfor ikke være i stand til at registrere en vandlækage korrekt. Kontrollér metalsonderne regelmæssigt og aftør eventuelt vand eller fremmed materiale, der har sat sig på sonderne.

- Hvis sonderne kommer i kontakt med vand, skal sondeenheden tørres af. Lad ikke sonderne være i kontakt med vand i en længere periode, da sonderne kan begynde at blive sorte. (Det vil ikke påvirke produktets evne til at registrere en vandlækage).

Bortskaffelse af gammelt udstyr og batterier (kun for EU og lande med genbrugssystemer)

Disse symboler (①, ②) på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. For at sikre korrekt behandling, indsamling og genbrug skal du aflevere disse produkter og brugte batterier på dertil indrettede indsamlingssteder i henhold ti gældende nationale bestemmelser. Hvis du bortskaffer dem på korrekt vis, er du med til at spare på værdifulde ressourcer og forhindre eventuelle negative indvirkninger på folkesundheden og miljøet. Kontakt de kommunale myndigheder for at få yderligere oplysninger om indsamling og genbrug.

Vigtig information

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Information om bortskaffelse i lande uden for Den Europæiske Union

Disse symboler (①, ②) gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol

Dette symbol (②) kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er vedtaget for det pågældende kemikalie.

Information om procedure til fjernelse af batteriet

Se "Isætning af batteriet" på side 9.

Opsætning

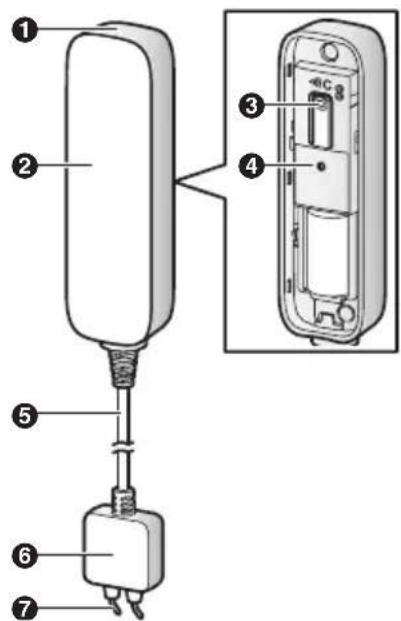

Navne på dele og funktioner

① Hovedenhed
② Dæksel til hovedenhed
③ [●○○○]C

Efter at have bekræftet sensorens status anbefaler vi, at LED-indikatoren slukkes ved

at trykke på [•••]Ogen snarest muligt. I modsat fald risikerer batterilevetiden at blive reduceret.

Indikator Status
Grøn, lyser Intet vand registreret
Rød, lyser Vand registreret
Rød, blinker Sensoren er uden for hubbens rækkevidde
Grøn, blinker langsomt	Registreringstilstand (du trykker og holder [IMAGE] nede)
Fra Ingen batteristrøm

Bemærk:

- LED-indikatoren vises ikke sensorstatus, hvis sensoren ikke er blevet registreret (side 9).

Oversigt over opsætning

1 Første opsætning

Sørg for at du har adgang til systemet med din mobile enhed. Se Systemopsætningsvejledning som fulgte med hubben for yderligere oplysninger.

2 Isæt batteriet

Kræves kun hvis sensoren er købt særskilt (dvs. ikke som del af en pakke).

4 Bekræft anvendelsesområdet

Læs oplysningerne i dette dokument for at bekræfte, at det ønskeø installationsområde er egnet til korrekt drift.

5 Isætning

Montér sensoren det ønskede sted.

Isætning af batteriet

• BRUG KUN et CR2 litiumbatteri.
- Bekræft polariteterne (+, ⊕)

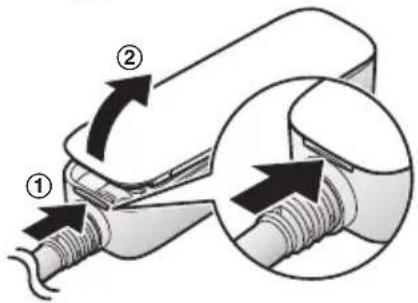

1 Tag hovedenhedens dæksel af.

- Løft fra det beregnede område (①) og åbn hovedenhedens dæksel (②).

3 Sæt hovedenhedens dæksel på.

Registrering af sensoren

Denne procedure er ikke nødvendig for enheder, der er en del af en produktpakke.

Før du kan bruge sensoren, skal den registreres til hubben. Hvis du har købt enheder særskilt (dvs. ikke som en del af en produktpakke), skal du registrere hver enkelt enhed på hubben.

Du kan registrere hver enhed ved hjælp af registreringsknapperne eller via [Home Network]-appen.

Ved hjælp af registreringsknapperne

1 Hub:

Tryk på og hold [●●●]C OTHER DEVICE] nede, indtil LED-indikatoren blinker langsomt grønt.

2 Sensor:

Tag hovedenhedens dæksel af og tryk og hold [•••] C] nede indtil LED-indikatoren blinker langsomt grønt (side 8).

- Når registreringen er fuldført, afgiver hub'en ét langt bip.

Bemærk:

• Tryk på [☐]C] på hubben og på sensoren igen for at annullere uden at registrere sensoren.
• Hvis registreringen mislykkes, afgiver hub'en flere korte bip.

Brug af appen

Når du registrerer en sensor ved hjælp af [Home Network]-appen, kan du tildele et

Opsætning

navn til dine enheder og gruppere dem efter placering. Se Brugervejledning (side 18) for at få nærmere oplysninger.

Bekræftelse af brugsområde

Rækkevidde for trådløs kommunikation

Den trådløse rækkevide fra hubben for hver enhed i systemet er ca. 50 m indendørs og ca. 300 m udendørs. Den trådløse kommunikation kan blive ustabil, hvis følgende forhindringer placeres mellem hubben og andre enheder.

• Metaldøre eller -skærme
  • Vægge, der indeholder aluminiumpladeisolering
  • Vægge af beton eller bølgeblik
• Termoruder
• Flere vægge
• Hvis de enkelte enheder brges på forskellige etager eller i forskellige bygninger

Bemærk:

• Du kan tjekke sensorens kommunikationsstatus ved at trykke på
  [•••]C]. Hvis LED-indikatoren lyser grøn eller rød, kommunikerer sensoren korrekt med hubben. Hvis
  LED-indikatoren blinker rødt, er den uden for hubbens rækkevidde.

Isætning

Hovedenheden monteres på en væg og sondeenheden kan monteres på en væg eller et gulv.

Når metalsonderne på sondeenheden kommer i kontakt med vandet, strømmer der en lille elektrisk ladning mellem sonderne, hvilket hovedenheden genkender som er vandlækage.

Sondeenhed monteret på væg Sondeenhed monteret på gulv

Forholdsregler ved installation

• Sensoren er ikke beregnet til at blive anvendt i situationer, der kræver høj pålidelighed. Vi anbefaler ikke brug af sensoren i disse situationer.
• Panasonic fralægger sig ethvert ansvar for personskader eller skader forårsaget af brug af dette produkt.
• Under installation skal man sørge for, at batteriet er korrekt indsat og at hovedenhedens dæksel er helt lukket.
• Når der installeres på træoverflader, skal man anvende de medfølgende vægmonteringsadaptere. Fastgør vægmonteringsadapterne til væggen med skruer (ikke dobbeltklæbende tape).
• Montér sensoren et stabilt sted hvor sensoren kan støttes tilstrækkeligt under montering.
• Montér ikke sensoren på et blødt materiale. Den kan falde ned, gå i stykker eller forårsage personskade.
• Montér ikke sensoren på følgende steder: gipsplader, ALC (autoklaveret letvægts cellebeton), betonblokke, krydsfiner der er under 25,4 mm tyk osv.
• Sensoren vil muligvis ikke være i stand til at registrere en vandlækage korrekt, hvis vandet indeholder forurening såsom olie, eller hvis vandet er frosset (dvs. is eller sne).
• Hvis du rører ved metalsonderne med din hånd, kan det få en vandlækage til at blive registreret. Dette er ikke en defekt.

Opsætning

- Montér sondeenheden således at metalsonderne er vandrette. En vandlækage kan kun registreres, hvis vandet rører begge metalsonder. Hvis vandet kun rører en af sonderne, vil der ikke blive registreret en vandlækage.

Korrekt installation Forkert installation
Metalsonder er vandrette på gulvet	Metalsonder er ikke vandrette på gulvet

Montér vandlækagesensoren i en kælder, et køkken, bryggers eller hvor som helst du ønsker at opdage en vandlækage. Almindelige eksempler omfatter installation nær en vaskemaskine, vandvarmer eller på steder, hvor en vandlækage tidligere har fundet sted.

Bemærk:

• Montér sondeenheden så metalsonderne er cirka 1 mm over gulvet. Hvis sonderne rører gulvet, kan sensoren foretage falskedetektioner. Hvis sonderne er for langt væk fra gulvet, kan vandlækager kun påvises, efter at lækket vand er blevet dybt nok til at røre sonderne.
• Installér hovedenheden 1 m eller højere over gulvet. Hovedenheden er ikke vandtæt. Hvis den bliver vådt, kan sensoren blive beskadiget, og vandlækager vil ikke blive opdaget korrekt.

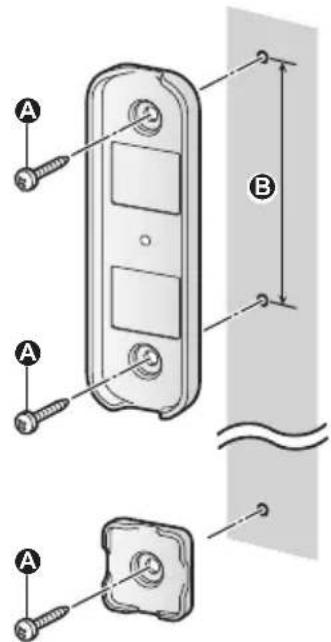

Fastgøring med vægmonteringsadaptere

1 Brug skruer til at fastgøre vægmonteringsadapterne til væggen.

■ Hovedenhed
A Skruer
B 75 mm
■ Sondeenhed
A Skrue

- Se hvordan sondeenheden monteres på gulvet på side 16. I dette tilfælde skal du ikke bruge sondeenhedens vægmonteringsadapter.

Opsætning

2Fjern bagsiden fra den dobbeltklæbende tape, indsæt hovedenheden og sondeenheden i vægmonteringsadapterne og tryk derefter fast på hver enhed for at sikre en solid vedhæftning til installationsoverfladen.

© Dobbeltklæbende tape

Fastgøring kun med dobbeltklæbende tape

Bemærk:

- Sørg for at alle overflader der kommer i kontakt med det dobbeltklæbende tape er rene og tørre, før du påsætter tapen. Ved fastgøring af dobbeltklæbende tape på beton eller mursten, hvis overfladen af betonen eller murstenene er våd, skal du sørge for at, at tørre overfladen helt, før den dobbeltklæbende tape fastgøres.

1 Fjern bagsiden fra den dobbeltklæb ende tape, fastgør hovedenheden og sondeenheden til installationsoverfladen og tryk derefter fast på hver enhed for at sikre en solid vedhæftning til installationsoverfladen.

A Dobbeltklæbende tape

- Se hvordan sondeenheden monteres på gulvet på side 16.

Opsætning

Installation af sondeenheden på et gulv

Når sondeenheden monteres på et gulv, skal man bruge dobbeltklæbende tape til at fastgøre sondeenheden direkte til gulvet.

Bemærk:

- Hvis sondeenheden indsættes i vægmonteringsadapteres og fastgøres til gulvet, vil sonderne være for langt væk fra gulvet, og vandlækager kan kun registreres, efter at lækket vand er blevet dybt nok til at røre sonderne.

Korrekt installation Forkert installation
Lavt vand rører sonderne	Kun dybt vand rører sonderne
	① Vægmonteringsadapter

■ Fjernelse fra vægmonteringsadapterne

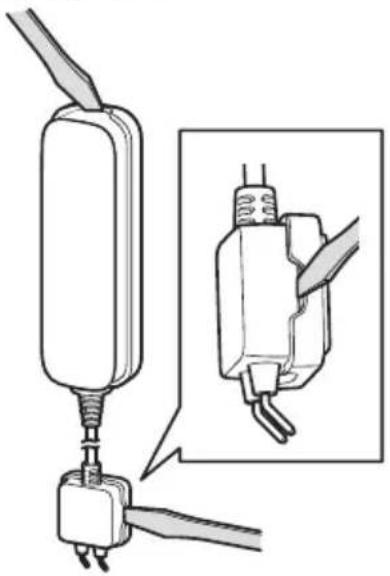

1 Indsæt en flad skruetrækker i rillerne på vægmonteringsadapterne og lirk forsigtigt hovedenheden og sondeenheden ud.

2 Fjern skruerne der fastgør vægmonteringsadapterne til væggen.

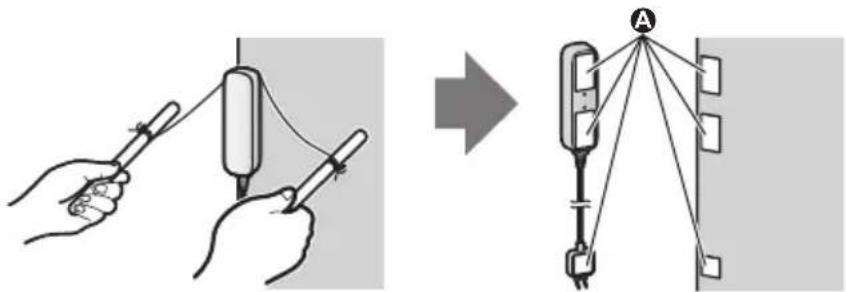

■ Afmontering ved fastgørelse kun med dobbeltklæbende tape

1 Bind et stykke snor til to pinde, skruetrækker el. lign.

2 Træk til snoren er stram og brug den til at skære den dobbeltklæbende tap. Fjern derefter den resterende tape.

A Resterende tape

1 Tag hovedenhedens dæksel af.
2 Tryk på [ •••C].
3 Rør sondeenhedens sonder med vand.
4 Bekræft at LED-indikatoren lyser rødt.
5 Tryk på [ ••••C] igen.

Funktioner som er tilgængelige ved brug af [Home Network]-appen

Nogle af sensorens funktioner som er tilgængelige ved brug af [Home Network]-appen er anført herunder. Se Brugervejledning (side 18) for at få nærmere oplysninger.

- Alarmsystem

Du kan bruge appen til at til- og frakoble alarmsystemet, bekræfte sensorens aktuelle status og få vist en log over tidligere hændelser.

- Sensorintegration

Du kan konfigurere sensoren til at udløse andre systemhændelser, såsom kameraoptagelse, tænde for en elektrisk enhed (fx en lampe) osv. (Der kræves en egnet enhed).

- Telefonadvarsel

Du kan konfigurere systemet til at ringe til et på forhånd programmeret telefonnummer, när sensoren udløses.

Åbning af Brugervejledning

Brugervejledning er en samling af onlinedokumentation, der kan hjælpe dig med at få mest muligt ud af [Home Network]-appen.

1 iPhone/iPad

Tryk på :, eller tryk på menuknappen på din mobilenhed på appens startskærm.

2 Tryk på [Brugervejledning].

Bemærk:

• Microsoft Windows® Internet Explore® 8 og ældre versioner understøttes ikke.
• Android 4.1 eller nyere anbefales.
• Du kan også finde Brugervejledning på det websted, der vises herunder.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Specifikationer

• Standarder DECT (Digital Enhanced Cordless Telecommunications)
• Frekvensområde 1,88 GHz – 1,90 GHz
• RF-transmissionseffekt Ca.: 10 mW (gennemsnitsstrøm pr. kanal) 250 mW (maks.)
• Strømkilde Litiumbatteri CR2 (CR15H270) (1 × 3,0 V, 850 mAh)
• Driftsbetingelser 0 °C – 40 °C
• Batteriets levetid Op til 2 år (når sensor udløses én gang om måneden i omgivelser med 25 °C) ved anvendelse af et 3,0 V, 850 mA batteri. Batterilevetiden afhænger af det anvendte batteris kapacitet.
• Mål Hovedenhed (højde × bredde × dybde) (uden dobbeltklæbende tape): Ca. 106 mm × 31 mm × 22 mm Sondeenhed (højde × bredde × dybde) (uden dobbeltklæbende tape): Ca. 44 mm × 24 mm × 10 mm Ledning (længde): Ca. 1,2 m
• Masse (vægt) Ca. 80 g, uden batteriet

Appendiks

Garantibevis

Garantibevis

(udfyldes af forhandleren)

Type

Kundenavn

Serienr.

Adresse

Kundens købsdato

Postnummer

På dette produkt ydes der garanti i henhold til forbrugerkøbelovens bestemmelser.

Vedlæg venligst dette garantibevis i udfyldt stand samt kvittering ved enhver henvendelse angående garanti.

Garantien bortfalder såfremt typeskilt mangler eller er ulæseligt.

Alle henvendelser skal ske til forhandleren.

Forhandlerstempel

Panasonic

20

Beskrivelse af grafiske symboler til brug på udstyr

Symbol Forklaring Symbol Forklaring
	Vekselstrøm (AC) Udstyr af klasse	dstyr hvor dobbelt isolering eller højisolering er nødvendig for beskyttelse mod elektrisk stød)
	Jævnstrøm (DC) “TÆND” (strøm)
	Beskyttelsesjording “SLUK” (strør
	Beskyttet stelforbindelse Stand-by
[1987]	Funktionel jord “TÆND”/“SLUK” ( [1988])	push-push knap)
	Kun til indendørs brug Advarsel, risiko for elektrisk stød

Appendiks

Generelle oplysninger

Overensstemmelseserklæring:

- Panasonic Corporation erklærer, at radioudstyrstypen (KX-HNS103) er i overensstemmelse med EU-direktiv 2014/53/EU. Den fuldstændige tekst af EU's overensstemmelseserklæring kan findes på følgende internetadresse: http://www.ptc.panasonic.eu/doc

Kontakt til en autoriseret Panasonic-repræsentant:

Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Oplysninger om ecodesign i henhold til EU-forordning (EF) nr. 1275/2008 ændret af (EU) forordning nr. 801/2013. Fra 1. januar 2015.

Besøg: http://www.ptc.panasonic.eu/erp

Klik på [Downloads]

Strømforbrug i netværksstandby og vejledning er nævnt på webstedet ovenfor.

Egne Kommentarer

Vi anbefaler, at du noterer følgende oplysninger som hjælp i forbindelse med eventuelle reparationer under garantien.

Serienr. Købsdato

(findes inden i hovedenheden)
