BRUGSANVISNING 50480 Power Super

For at du kan få mest mulig glæde af din nye brændekløver, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager brændekløveren i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om brændekløverens funktioner.

Tekniske data

Model	50450	50480	50500
Spænding/frekvens 230 V ~ 50 Hz
Effekt	1500
Kapslingsgrad	IP54
Maks. størrelse af brænde til kløvning	5-25 cm diameter, 37 cm længde	5-25 cm diameter, 52 cm længde	5-25 cm diameter, 37 cm længde
Maks. tryk 4 tons		4 tons	5 tons
Hydraulisk tryk 15 Mpa		15 Mpa	20 Mpa
Rumindhold, hydraulikolietank	2,4 l	3,5 l	1,6 l
Længde	780	840mm	955 mm
Bredde	270	270 mm	260 mm
Højde	510	510 mm	485 mm
Vægt	37	42 kgkg	45 kg

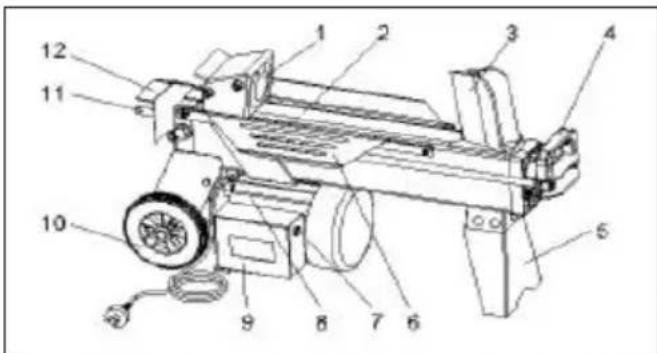

Brændekløverens dele

1. Skubbeplade

2. Arbejdsbord

3. Kile

4. Transporthåndtag

5. Støtteben

6. Støtteplade

7. Startknap

8. Motor

9. Elskab

10. Hjul

11. Hydraulisk styrehåndtag

12. Afskærmning til styrehåndtag

13. Udluftningsskrue

14. Olieaftapningsskrue og oliepind

Særlige sikkerhedsforskrifter

Brændekløveren skal anbringes på et plant, stabilt og fast underlag, aldrig på et glat eller vådt underlag.

Brug aldrig en forlængerledning, der er længere end 10 meter eller har en leder på under 2,5 mm2.

Rygning og brug af åben ild er forbudt ved brug af brændekløveren eller under påfyldning af olie.

Stå aldrig på brændekløveren.

Brændekløveren må ikke betjenes af børn.

Forsøg aldrig at kløve brænde, der indeholder som, stålwire eller lignende.

Forsøg aldrig at kløve to stykker brænde oven på hinanden eller i forlængelse af hinanden på én gang.

Hold afstand til brændekløverens bevægelige dele og kile under brug.

BRUGSANVISNING

Stik aldrig hænder eller fingre ind i de revner, der dannes i brændestykkerne under kløvning. De kan lukke sig sammen og klemme eller knuse fingrene.

Skruen til justering af hydraulisk maksimumtryk er forseglet og må under ingen omstændigheder justeres af andre end en autoriseret reparatør.

Brændekløveren må aldrig forlades, mens den er i drift eller er tændt.

Brugt hydraulikolie og brugte oliefiltre skal bortskaffes korrekt i henhold til de regler, der gælder i din kommune. Hæld aldrig olie i afløbet, i vandløb eller ud på jorden.

Samling af brændekløveren

Monter støttebenet (5) på brændekløveren ved hjælp af de medfølgende bolte.

Klargøring af brændekløveren

Inden brændekløveren startes, skal udluftningsskruen (13) løsnes et par omgange, så luften kan passere frit ind og ud af olietanken.

Der skal være fri luftgennemstrømning gennem skruehullet, så længe brændekløveren er i brug. Hvis systemet ikke udluftes, kan det ødelægge de hydrauliske pakninger.

Brændekløveren kan bruges ved omgivelsestemperaturer på mellem 5 og 40° C og ved en luftfugtighed på under 50 % ved 40° C.

Brændekløveren skal tilsluttes en strømkilde på 230 V og 50 Hz med en sikring på højst 16 A.

Kontrollér, om der er lækager i de hydrauliske pakninger, slanger og koblinger før hver brug.

Kontrollér oliestanden i hydraulikolietanken.

Lad motoren køre i 15 minutter inden brug i koldt vejr.

Brug

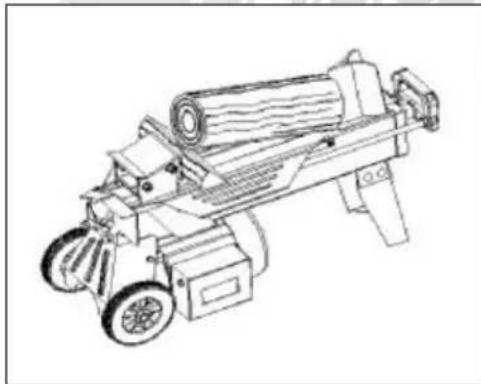

Anbring det brændestykke, der skal kløves, sikkert på arbeidsbordet (2). Brændestykket skal ligge vandret. Forsøg aldrig at kløve brænde i en skrå vinkel, og kløv altid brænde langs årerne, aldrig på tværs af dem.

Alle sidegrene skal afskæres inden kløvning, og brændestykkets top og bund skal være så lige som muligt.

Forsøg ikke at kløve frisk træ. Det flækker ikke så nemt, og kilen sidder lettere fast i frisk træ end i tørt træ.

Tryk på udløseren på det hydrauliske styrehåndtag (11), og udløs håndtaget samtidig med, at du holder startknappen (7) inde. Skubbepladen (1) fører brændet frem mod kilen, der kløver brændet.

Hvis skubbepladen sidder fast i mere end 5 sekunder under fremføringen, skal du afbryde kløvningen. Vend evt. brændet, og prøv at kløve det fra en anden vinkel. Hvis dette heller ikke lykkes, er brændet for hårdt og kan ikke kløves af denne brændekløver.

Slip styrehåndtaget eller knappen for at standse skubbepladen. Slip dem begge for at føre skubbepladen tilbage til udgangspositionen.

Fjern kløvet brænde fra arbejdsområdet med det samme.

Hvis brændet sidder fast på kilen, skal du først lade skubbepladen gå helt tilbage til udgangspositionen. Sæt herefter et kileformet stykke træ foran skubbepladen, og før den frem, så det fastkilede brænde føres over skubbepladen (se illustrationen).

Gentag evt. proceduren med stejlere kiler, indtil brændet er helt fri af kilen. Forsøg aldrig at slå brændet fri med en mukkert e.l., da det kan medføre personskade og skade på brændekløveren.

BRUGSANVISNING

Vedligeholdelse

Udskiftning af hydraulikolie:

Hydraulikolien skal udskiftes med ren hydraulikolie efter hver 150 driftstimer. (Se illustrationen).

• Tag stikket ud af stikkontakten.
• Løsn olieaftapningsskruen (14), og løft brændekløveren i motorenden, så olien løber ud i en passende beholder.
• Løft brændekløveren i håndtagsenden, påfyld ny olie, og spænd olieaftapningsskruen. Kontrollér oliestanden ved hjælp af oliepinden.

Skærpning af kile:

Brændekløverens kile er fremstillet af specialbehandlet, forstærket stål. Efter lang tids brug eller efter behov bør kilen skærpes ved at fjerne eventuelle grater eller flade områder fra æggen med en metalfil. Husk altid at afbryde strømforsyningen til brændekløveren inden skærpning!

Fejlfinding

Brændekløveren kan transporteres og opbevares ved temperaturer på mellem -25 og 55° C.

Inden brændekløveren flyttes, skal du huske at stramme udluftningsskruen og olieaftapningsskruen for at undgå olielækage.

Brændekløveren kan transporteres på hjulene (10) ved at gribe om transporthåndtaget (4) og løfte brændekløveren lidt. Vær opmærksom på, at brændekløveren er meget tung!

Hvis brændekløveren skal løftes med et spil e.l., skal løftestropperne lægges omkring selve brændekløveren. Den må aldrig løftes fra jorden i transporthåndtaget.

Rengøring

Afbryd strømforsyningen til brændekløveren inden rengøring.

Afbryderen skal altid holdes ren, tør og fri for olie og fedt.

Aftør brændekløverens flader med en fugtig klud evt. tilsat rengøringsmiddel. Brug ikke stærke, slibende eller ætsende rengøringsmidler på brændekløveren, da de kan beskadige komponenterne. Olie og fedt kan fjernes med rensebenzin e.l.

Problem Sandsynlig årsag	Forslag til løsning
Motoren starter ikke Der er ingen	strøm Forlængerledningen er defektForsyningsspændingen er forkertAfbryderen eller kondensatoren er defekt	Kontrollér sikringenUndersøg forlængerledningen, og udskift den om nødvendigtKontrollér forsyningsspændingenFå brændekloveren efterset af en elektriker
Brændekloveren fungerer, men med unormal vibration eller støj	Oliestanden i hydraulikolietanken er for lavDer er for meget luft i det hydrauliske system	Kontrollér oliestanden, og påfyld evt. hydraulikolieUdluft det hydrauliske system
Brændekloveren lækker olie fra cylinderen eller andre komponenter	Der er for meget luft i det hydrauliske systemUdluftningsskruen blev ikke strammet inden transport af brændekloverenOlieaftapningsskruen er ikke strammetVentilerne og/eller pakningerne er slidt	Udluft det hydrauliske systemStram udluftningsskruenStram olieaftapningsskruenKontakt forhandleren

BRUKSANVISNING

Innledning

Ikke stå på vedkløyveren.

Vedkløyveren må ikke betjenes av barn.

Vedkløyveren skal kobles til en strømkilde på 230 V og 50 Hz med en sikring på maks. 16 A.

I kaldt vær skal du la motoren gå i 15 minutter før bruk.

Bruk

Vedskivens topp og bunn skal være så rett som mulig.

Fjern den kløyvde veden fra arbeidsområdet med en gang.

CE-mærke er anbragt: 2004

CE-merket: 2004

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende: Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

73/23/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 02-12-2004

Produktchef, Produktsjef, Produktchef, Tuotepäällikkö, Product manager, Produktleiter

Stefan Schou

CE
