BRUGSANVISNING 47530 Power Super

© 2006 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, i.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj N/S.

Produsert i P.R.C.

EU-importor

HP Værktøj A/S

7080 Børkop

Danmark

© 2006 HP Værktøj A/S

© 2006 IIP Værktøj A/S

© 2006 HP Værktøj A/S

Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.

Angiver risiko for elektrisk stød. Læs denne brugsanvisning godt igennem før maskinen tages i brug.

Sørg for at De kender maskinens funktion og betjening. Vedligehold maskinen ifølge instruktionerne, for at maskinen altid kan fungere optimalt. Bevar denne brugsanvisning og den vedlagte dokumentation til maskinen.

Tekniske data

Spænding: 230 V

Motoreffekt: 850 Watt

Ubelastet hastighed/min: 0-2.500

Slaglængde mm: 30

Klingeholder: UNIVERSAL

Kabel længde: 2,0 m

Vægt kg: 6,0

LpA (lydniveau): 96,6 dB(A)

LWA (akustisk styrke): 104,6 dB(A)

Sikkerhedsinstruktioner

Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges.

Advarsel!

Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand.

Brug høreværn

Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn.

Hold arbejdsområdet i orden

Uordentlige arbejdsområder og arbejdsbænke indbyder til skader.

Tænk på arbejdsmiljøets indflydelse

Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser.

Beskyt dig mod elektriske stød

Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejlstrømsafbryder.

BRUGSANVISNING

- Hold børnene på afstand. Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn.

-Opbevar værktøj sikkert. Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde.

-Overbelast ikke elværktøj. Man arbejder bedre og mere sikkert inden for det anførte effektområde.

-Brug det rigtige elværktøj. Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde.

- Klæd dig rigtigt på. Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår.

-Brug beskyttelsesbriller. Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske.

•Ledningen må ikke mishandles. Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter.

- Sæt arbejdsemnet fast. Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.

- Stræk dig ikke for meget. Sørg for, at du altid har sikkert fodfæste og balance.

Vedligehold værktøjet omhyggeligt. Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et autoriseret serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger

regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt.

- Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør.

- Fjern nøglerne. Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes.

- Undgå utilsigtet start. Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, når du sætter kontakten i stikket.

-Forlængerledninger udendørs. Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette.

-Vær opmærksom. Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt.

- Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket. Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden.

- En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et autoriseret serviceværksted, hvis intet andet er anført i brugsanvisningen.

- Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra.

-For din personlige sikkerhed. Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader.

BRUGSANVISNING

- Få dit værktøj repareret hos et autoriseret serviceværksted.

Dette el-værktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af el-udstyr kun foretages af autoriserede elektrikere.

Ekstra sikkerhedsregler for specialsave

• Sørg altid for, at der er slukket for specialsaven (OFF), før den tilkobles lysnettet.
• Forsøg aldrig at standse savklingerne med hånden efter at maskinen er slukket.
• Læg aldrig saven på et bord eller en arbejdsbænk, hvis den ikke er standset. Savklingerne fortsætter med at køre et kort øjeblik, efter at maskinen er slukket.

Under savning

• Fjern alle søm og metalgenstande fra arbejdsemnet, før arbejdet påbegyndes.
• Hvis det er muligt bør klemmer eller skruetvinger anvendes til sikkert at fastgøre arbejdsemnet.
• Forsøg ikke at save i særligt små emner.
• Bøj ikke for langt forover. Sørg for altid at stå fast, især på stiger og stilladser.
• Hold altid saven med begge hænder.

Eftersyn og skift af savklinger

• Træk stikket ud af stikkontakten før rengøring eller udskiftning af savklingerne.
• Anvend kun de dertil egnede savklinger, der er i overensstemmelse med specifikationerne i denne brugervejledning.
• Der bør kun anvendes skarpe savklinger i perfekt stand. Revnede eller bøjede savklinger bør omgående kasseres og udskiftes.

Kontroller emballagens indhold

Emballagen indeholder:

1 Bajonetsav
1 Savklingesæt 5 dele
1 Brugervejledning
1 Sikkerhedsforskrifter
- Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
- Tag dig tid til at læse og forstå denne bruger-vejledning, før du tager værktøjet i brug.

El-sikkerhed

Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.

Bajonet saven er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet.

Udskiftning af kabel eller stik

Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt.

Anvendelse af forlængerkabel

Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.)

Den mindste lederstørrelse er 1,5 mm².

Hvis der anvendes over 40 meter ledning skal der bruges en leder på mindst 2,5mm ^2 .

Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.

BRUGSANVISNING

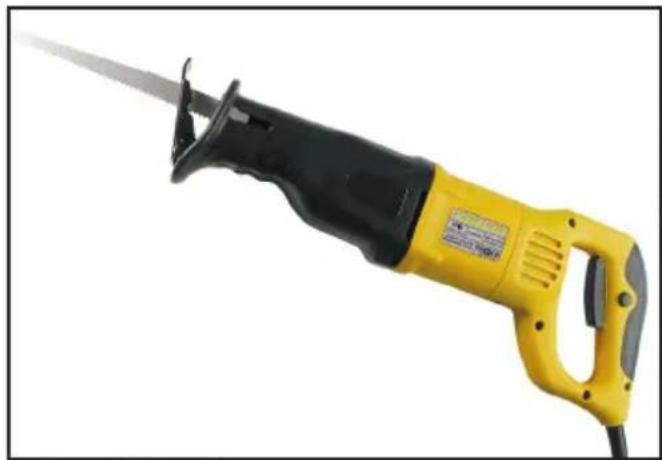

Beskrivelse

Din bajonetsav er et alsidigt el-værktøj, som er konstrueret til semiprofessionelt savearbejde.

Dette værktøj er fuldstændigt afbalanceret, for at reducere vibration.

1 Afbryder.
2 Netledning
3 Sikkerhedsknap
4 Hastigheds regulering
5 Kul indgang
6 Sav klingeholder
7 Glidestykke
8 Savklinge

Udskiftning af savklinge

• Klingeholderen køres helt frem som vist på illustration 1. (Til skruen er ud for hullet)
• Skruen løsnes med den medfølgende stiftnøgle illustration 2.
• Klingen isættes og skruen strammes igen.

Materiale - anbefalede klinger Jernholdigt metal Fintandet Ikke jernholdigt metal Grovtandet Træ TCT-savklinge Plastik Fintandet Murværk Karbidklinge

Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende forskrifter.
- Sørg for at materialet, hvor i der skal saves, er fastspændt.
- Anvend kun et let tryk på saven og undgå sidelæns tryk på savklingen. Arbejd altid med savskoen trykket ind mod arbejdsemnet, hvis det er muligt. Dette forebygger beskadigelse af klingen og det undgås at værktøjet støder og ryster.
- Når der saves i vægge eller gulve, skal man være opmærksom på placeringen af rør- og kabelføring. Hold altid værktøjet fast i håndtaget.
- Undgå overbelastning.

Før værktøjet tages i brug

Montér en egnet type savklinge. Brug smalle-klinger til at save i buer. Anvend fleksible bimetalklinger til vanskeligt tilgængelige steder (bl.a. tæt på vægge osv.).

Start og stop

• Start værktøjet ved at holde sikkerhedsknappen inde og trykke på afbryderen (1). Hastigheden reguleres ved at dreje på hastighedsreguleringsknappen.
• Lad klingen køre frit enkelte sekunder, før savningen begyndes. Start aldrig maskinen, hvis klingen sidder fast i arbejdsemnet eller er i berøring med materialet.
• Værktøjet standses ved at slippe sikkerhedsknappen eller afbryderen. Stop altid maskinen før den kobles fra stikkontakten.

Savning i træ

• Sæt arbejdsemnet godt fast og fjern alle søm og metalgenstande.
• El-værktøjet holdes fast med begge hænder og glidestykket (7) skal være trykket ned mod arbejdsemnet under hele arbejdet.

Indstiksavning i træ

• Anbring glidestykket (7) på arbejdsemnet sådan, at klingen er i den rette vinkel til indstiksavningen.
• Tænd for værktøjet og før langsomt klingen ind. Sørg for, at glidestykket hele tiden er i berøring med arbejdsemnet.

Hulsavning

• Mål op og afmærk den ønskede udsavning.
• Anvend en smal savklinge. Sæt den nederste del af glidestykket (7) på arbejdsemnet og sørg for, at klingen befinder sig på savlinien. Hvis det er nødvendig, f.eks. ved begrænset plads, kan glidestykket ydre kant bruges som retningslinie.
• Tænd for værktøjet og før klingen med fuld hastighed ind i materialet. Hold værktøjet godt fast mod arbejdsemnet.
• Hvis værktøjet anvendes indendørs i længere tid, skal der anvendes en støvfjerner. Brug en støvfjerner, der er konstrueret jævnfør de aktuelle direktiver om støvindhold i luften.
• Når muligt brug en udsuger, der opfylder de gældende bestemmelser vedrørende støvudsugning.

Savning i metal

• Hvis der saves i tyndt metal, skal arbejdsemnet altid stabiliseres med træ på begge sider. Derved opnås et rent snit og beskadigelse af materialet forekommes.
• Ved lange rette snit tegnes en linie på arbejdsemnet.

BRUGSANVISNING

- Kom et tyndt lag af smøreolie langs savelinien, tænd for værktøjet og følg savelinien.

Savning i plastik

Arbejd altid med lavere hastighed. Lav et prøvesavsnit for at kontrollere, om materialet kan tåle varmen.

Savning i murværk

Savning i asbestholdig cement afgiver sundhedsfarligt støv. Følg derfor de lovmæssige retningslinier og vær opmærksom på anbefalinger fra producenterne af den asbestholdige cement.

Vedligeholdelse

Sørg for at maskinen ikke er tilsluttet, når der udføres vedligeholdelsesarbejder på mekanikken. Maskinerne fra Power Super er udviklet til at fungere længe uden problemer med et minimum af vedligeholdelse.

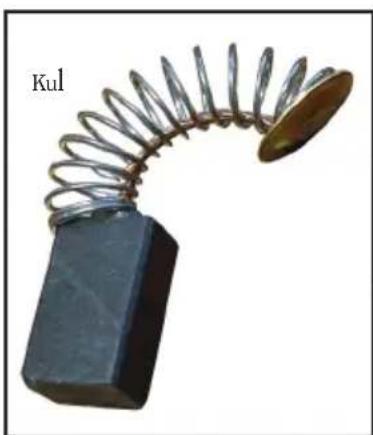

Udskiftning af kul

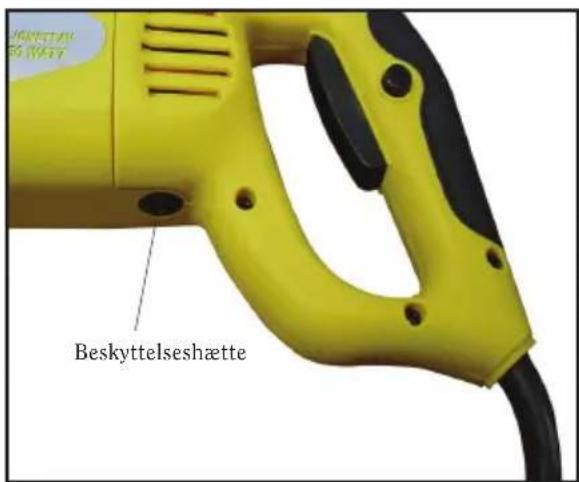

Beskyttelseshætten for kullet fjernes ved hjælp af en almindelig kærvskruetrækker og det gamle slidte stykke kul tages ud.

Herefter isættes det nye stykke kul og beskyttelseshætten påsættes igen.

Maskinen kører nu igen optimalt.

Ved at rengøre maskinen regelmæssigt og behandle den korrekt, bidrager De til en længere levetid for maskinen.

Rengør regelmæssigt maskinkappen med en blød klud, helst efter hvert brug. Sørg for at ventilationshullerne er fri for støv og snavs.

Brug en blød klud, der er vædet i sæbevand til at fjerne fastsiddende snavs. Brug ingen opløsningsmidler, så som benzin, alkohol, ammoniak, osv. Den slags stoffer beskadiger kunststofdelene.

Smøring

Maskinen behøver ingen ekstra smøring.

Fejl

Kontakt Deres Power Super forhandler, hvis der opstår fejl som følge af slidte dele.

Miljøoplysninger

Du kan være med til at værne om miljøet! Følg de gældende miljøregler: Aflever gammelt elektrisk udstyr på den kommunale genbrugsstation.

BRUKSANVISNING

Bajonettsag

Sikkerhetsanvisninger

- El-verktøyet må ikke overbelastes. Det arbeider bedre og sikrere med den belastningen det er konstruert for.

Bajonettsagen er dobbeltisolert i henhold til EN 50144, jordledning er derfor ikke nødvendig.

Skifte av ledning eller støpsel

Hvis det brukes en ledning på over 40 m, må lederen være minst 2,5 mm ^2 .

Maskinen trenger ikke ekstra smøring.

Feil

Nu går maskinen optimalt igen.
