BRUGSANVISNING SL 87 FE Visaton
SL 87 FE - 8 Ohm
Art. No. 2091


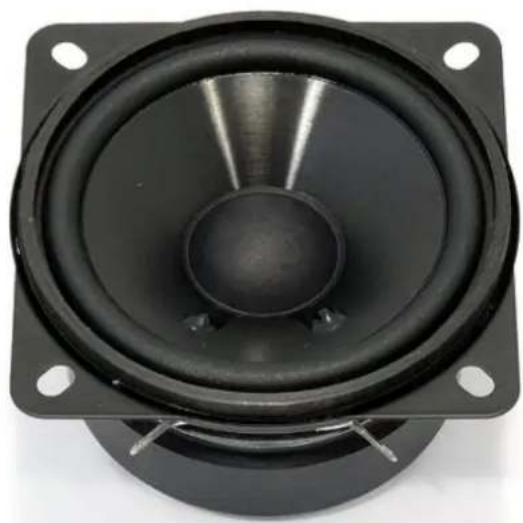

Close-up of a black speaker cone with mounting holes (no text or symbols visible)8,5 cm (3,4") Breitbandlautsprecher mit Kunststoffmembran und Gummisicke. Sehr hoher Wirkungsgrad durch großen Ferritmagneten. Besonders ausgeglichener .Frequenzgang
*) IP-Schutzklasse für Frontseite bei Einbau in ein abgedichtetes Gehäuse
8.5 cm (3.4") full-range speaker with plastic cone and rubber surround. Very high efficiency due to large ferrite magnet. Well-balanced frequency response.
*) IP protection class for front side when built into a sealed enclosure
Anwendungsmöglichkeiten / Typical applications
- Schallzeilen
-
Kleine HiFi-Boxen
-
Column speakers
- Small hi-fi systems
SL 87 FE - 8 Ohm
Art. No. 2091


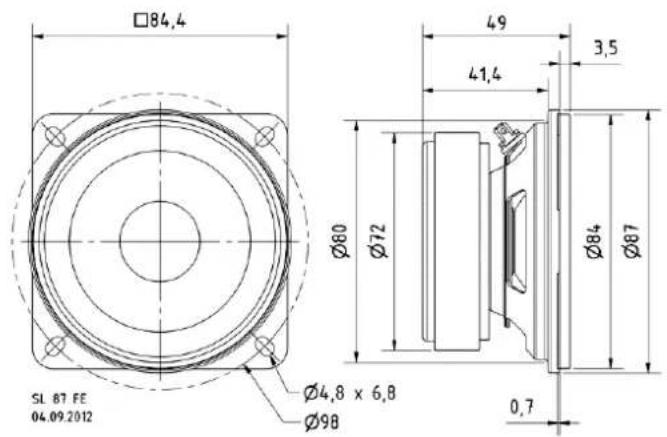

□84,4 SL 87 FE 04.09.2012 Ø4,8 x 6,8 Ø98 Ø60 Ø72 49 41,4 3,5 Ø84 Ø87 0,7
line

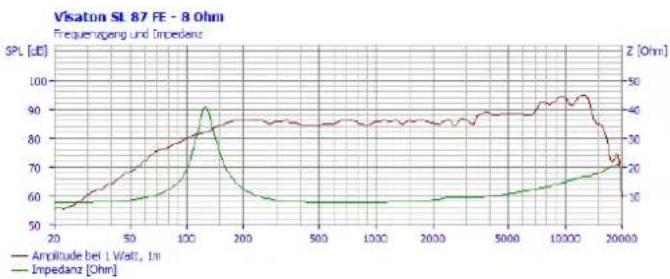

| Time (s) | Amplitude bel 1 Watt, Im [dB] | Impedanz [Ohm] [dB] | | -------- | ----------------------------- | ------------------- | | 20 | 55 | 10 | | 100 | 85 | 30 | | 200 | 85 | 10 | | 500 | 85 | 10 | | 1000 | 85 | 10 | | 2000 | 85 | 10 | | 5000 | 85 | 15 | | 10000 | 95 | 20 | | 20000 | 70 | 25 |
radar

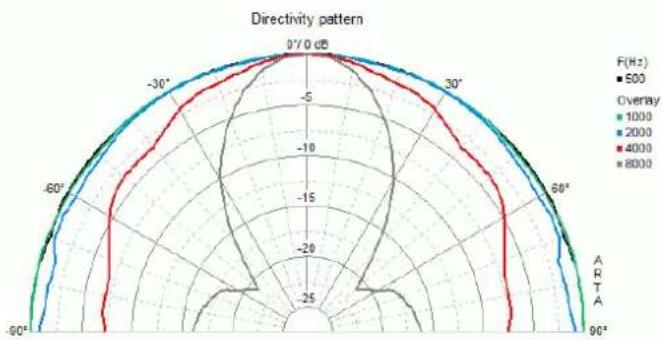

| Angle | F(Hz) | |-------|-------| | 0° | 500 | | 30° | 1000 | | 60° | 2000 | | 90° | 4000 | | 120° | 8000 |Technische Daten / Technical data
| NennbelastbarkeitRated power | 10 W |
| MusikbelastbarkeitMaximum power | 15 W |
| Nennimpedanz ZNominal impedance Z | 8 Ohm |
| ÜbertragungsbereichFrequency response | 75–18000 Hz |
| Mittlerer SchalldruckpegelMean sound pressure level | 87 dB(1 W/1 m) |
| Resonanzfrequenz fsResonance frequency fs | 120 Hz |
| Obere PolplattenhöheHeight of front pole-plate | 2,5 mm |
| SchwingspulendurchmesserVoice coil diameter | 20 mm |
| WickelhöheHeight of winding | 6 mm |
| SchallwandöffnungCutout diameter | 80 mm |
| Gewicht nettoNet weight | 0,486 kg |
| Gleichstromwiderstand RdcD.C. resistance Rdc | 7,2 Ohm |
| Mechanischer Q-Faktor QmsMechanical Q factor Qms | 3,30 |
| Elektrischer Q-Faktor QesElectrical Q factor Qes | 0,82 |
| Gesamt-Q-Faktor QtsTotal Q factor Qts | 0,65 |
| ÄquivalentesLuftnachgiebigkeitsvolumen VasEquivalent volume Vas | 1,53 l |
| Effektive Membranfläche SdEffective piston area Sd | 37,3 cm2 |
| Dynamische bewegte Masse MmsDynamically moved mass Mms | 2,4 g |
| Antriebsfaktor BxlForce factor Bxl | 3,95 Tm |
| AnschlüsseConnections | 4,8 x 0,8 mm (+)2,8 x 0,8 mm (−) |
| Schutzklasse |
18.10.2016
Protective system
IP 64 *)
Temperaturbereich
Temperature range
-40 ... 80 °C
