BRUGSANVISNING IN 6074 TF GRAM

DK Betjeningsvejledning....2

NO Bruksanvisning....32

• Læs hele vejledningen omhyggeligt, før du tager induktionskogepladen i brug.
• Gør dig fortrolig med induktionskogepladen og de forskellige betjeningsfunktioner i den rækkefølge, som fremgår af betjeningsvejledningen.
• Vær opmærksom på alle oplysninger og forklaringer vedrørende korrekt betjening og behandling. Derved opnår du, at din kogeplade altid er klar til brug, og at den holder længe.
• Vær især opmærksom på alle oplysninger, som vedrører sikkerheden, da dette skal være med til at forebygge ulykker eller skader.
• Husk at gemme betjeningsvejledningen, da der kan blive brug for den på et senere tidspunkt.

Bemærk!

Du skal have læst /forstået denne vejledning, før du begynder at betjene kogepladen. Kogepladen er udelukkende bestemt til tilberedning af mad. Enhver anden anvendelse (fx. til rumopvarmning) er ikke i overensstemmelse med kogepladens oprindelige anvendelsesbestemmelse og kan være farlig.

Producenten forbeholder sig ret til ændringer, der ikke påvirker kogepladens funktion.

INDHOLD

Basisinformation....2

Sikkerhedsvejledning....4

Beskrivelse af apparatet....9

Installation....10

Betjening....15

Bemærk. Apparatet og dets tilgængelige dele bliver varme under brug. Undgå derfor at berøre nogen varmeelementer, da de kan være varme. Lad ikke børn under 8 år betjene apparatet, medmindre det sker under opsyn af en voksen.

Dette apparat må ikke betjenes af personer (her-under børn under 8 år) med nedsatte fysiske, sansemæssige eller mentale evner eller manglende erfaring og viden, medmindre de er blevet instrueret og vejledt i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed. Undgå at børn leger med apparatet. Lad ikke børn rengøre eller betjene apparatet, medmindre det sker under opsyn.

Bemærk. Uovervåget kogning i fedt eller olie på kogepladen kan være farlig og føre til brand.

Forsøg ALDRIG at slukke ild med vand. Afbryd apparatet, og dæk flammen med et låg eller et ikke-brændbart tæppe.

Bemærk. Brandfare: Opbevar ikke noget på koge-pladens overflade.

Bemærk. Hvis der er revner i kogepladens overflade, sluk da for strømmen for at undgå risikoen for elektrisk stød.

Læg ikke metalgenstande som knive, gafler, skeer og låg på kogepladens overflade, da de kan blive varme.

Sluk apparatet efter brug, og stol ikke kun på indikationerne for registrering af kogegrej.

Apparatet er ikke beregnet til betjening ved hjælp af en ekstern timer eller et særskilt fjernstyringssystem.

Brug ikke damprengøringsudstyr til rengøring af ap- paratet.

• Før denne kogeplade tages i brug første gang, skal denne vejledning læses omhyggeligt. Dette vil sikre brugerens sikkerhed og forhindre, at der opstår skade på ap paratet.
• Kogepladen må kun installeres af en autoriseret el-installatør.
• Kogepladen må ikke installeres i nærheden af køleapparater.
• Møbler til kogepladens indbygning skal kunne tåle temperaturer op til 100°C. Det gælder for finer, kanter, overflader af kunststof, lim og lak.
• Kogepladen må først benyttes efter installering. Derved undgår du at røre ved dele, som er strømførende.
• Elektriske apparater kan kun repareres af en autoriseret el-installatør. Reparationer foretaget af personer, som ikke er autoriseret, kan betyde alvorlig fare for brugeren.
• Afbrydelse af strømforsyning sker kun, når sikringer er koblet fra eller stikket er taget ud af stikkontakten.
• Hold børn væk fra den glaskeramiske kogeplade, når den er i brug.
• Elektronikken har en restvarmeindikator, som viser, om kogepladen stadig er varm.
• I tilfælde af strømsvigt bliver alle indstillinger og indikationer slettet. Når strømmen kommer tilbage skal du være forsigtig, fordi kogeplader, som er blevet opvarmet inden strømsvigtet, ikke længere overvåges af indikatoren.
• Hvis stikdåsen er monteret i nærheden af en kogezone, skal du sikre, at ledningen ikke kommer i berøring med en varm kogezone.
• Undgå at lade gryder med mad, der tilberedes på fedt eller olie, stå på en tændt plade uden opsyn. Varmt fedt kan antænde.
• Sukker, citronsyre, salt osv., både fast og flydende, samt plast må ikke komme på en opvarmet kogezone.
• Brug kun kogegrej med flade og jævne bunde uden skarpe kanter, ellers kan der opstå varige ridser i kogepladen.

SIKKERHEDSVEJLEDNING FOR BRUG

• Ved madlavning på induktionskogepladen må der kun bruges gryder og pander med flad bund uden skarpe kanter og buler, da de kan ridse kogepladens overflade permanent.
• Undgå at tabe ting på kogepladens overflade. Slag forårsaget af f.eks. et tabt krydderiglas kan føre til revner og skår i kogepladens overflade.
• Mad der koger over, kan gennem beskadigede steder komme ind i strømførende dele i induktionskogepladen.
• Hvis der er revner i kogepladens overflade, sluk da for strømmen for at undgå risikoen for elektrisk stød.
• Brug ikke kogepladens overflade som skærebræt eller køkkenbord.
• Læg ikke metalgenstande som knive, gafler, skeer, låg og aluminiumsfolie på kogepladens overflade, da de kan blive varme.
• Installér ikke kogepladen over en varmekilde uden blæser, over et køleskab, en opvaskemaskine, fryser eller vaskemaskine.
• Hvis kogepladen er indbygget i et køkkenbord, kan metalgenstande i et skab nedenunder blive stærkt opvarmet af luftstrømme fra kogepladens ventilationssystem. Derfor tilrådes det at benytte en skillevæg (se figur 2).
• Følg venligst instruktionerne for pleje og rengøring af induktionskogepladen. I tilfælde af forkert brug eller mishandling bortfalder reklamationsgarantien.

ENERGIBESPARELSE

Hvis du sparer på energien, er det godt for miljøet, og det vil reducere din elregning. Det kan du gøre på følgende måde:

- Brug det korrekte kogegrej.

Kogegrej med en flad og tyk bund kan spare op til 1/3 energi. Husk at bruge låg på kogegrejet, ellers stiger energiforbruget fire gange!

- Hold altid kogezonerne og kogegrejets bund ren.

Snavs forhindrer effektiv overførsel af varme. Brændte pletter kan ofte kun fjernes med midler, som skader miljøet.

- Undgå at løfte låget unødigt for at kigge ned i gryden.

- Installér ikke kogepladen i umiddelbar nærhed af køleskab/fryser.

Dette kan medføre unødig stigning i elforbruget.

UDPAKNING

Apparatet er beskyttet mod beskadigelse under transporten. Efter udpakning, afskaf da alle pakkematerialer på en måde, som ikke skader miljøet. Alle pakke-

materialer til apparatet er miljøvenlige. De kan genbruges 100 % og er mærket med det tilsvarende symbol.

Bemærk!

Emballagemateriale (polyetylenposer, stykker af polystyrenskum) skal under udpakningen holdes væk fra børn.

BORTSKAFFELSE

Når dette produkt er udtjent, må det ikke bortskaffes via normalt husholdningsaffald, men skal afleveres til en indsamlingsplads for genbrug af elektriske og elektroniske produkter. Symbolet på produktet, brugervej-

ledningen eller emballagen henviser til det. Materialerne er genanvendelige ifølge deres mærkning. Ved genbrug, genanvendelse af stoffer eller andre former for genanvendelse af udtjente produkter bidrager du væsentligt til at beskytte miljøet.

Oplysninger om rette bortskaffelsespladser for udtjente elektroniske og elektriske produkter kan fås ved henvendelse til kommunen.

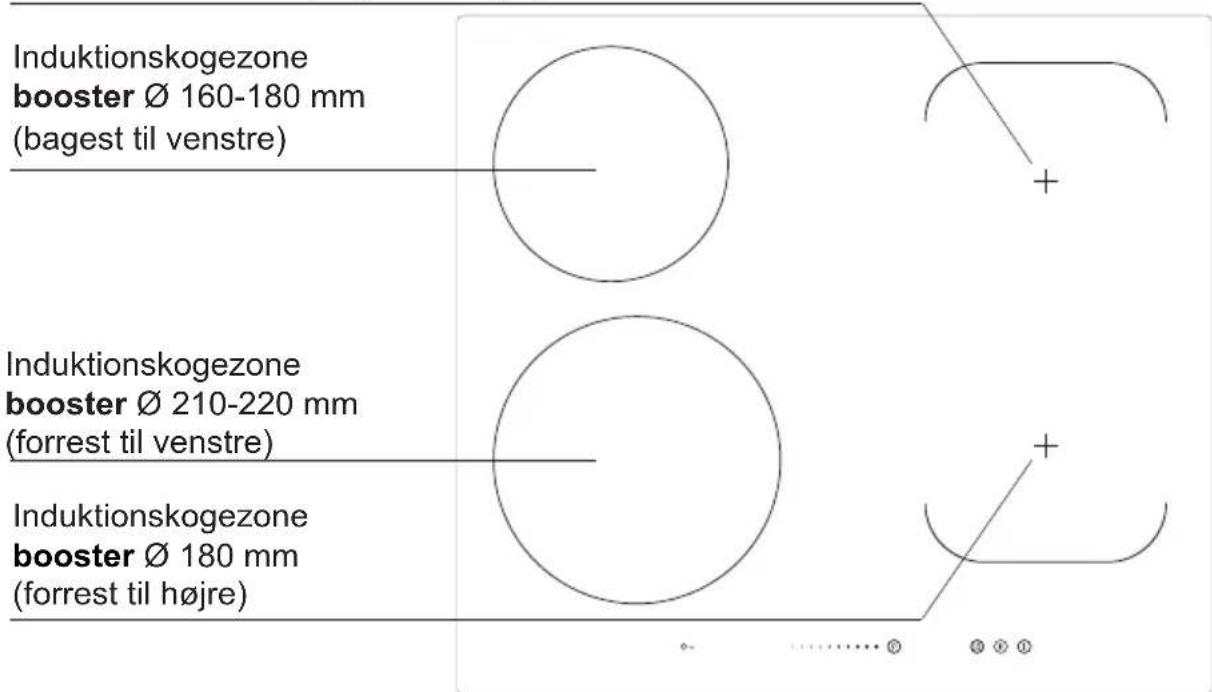

Beskrivelse af IN 6074 TF kogeplade

Induktionskogezone booster ∅ 180 mm (bagest til højre)

Induktionskogezone booster Ø 160-180 mm (bagest til venstre) Induktionskogezone booster Ø 210-220 mm (forrest til venstre) Induktionskogezone booster Ø 180 mm (forrest til højre)

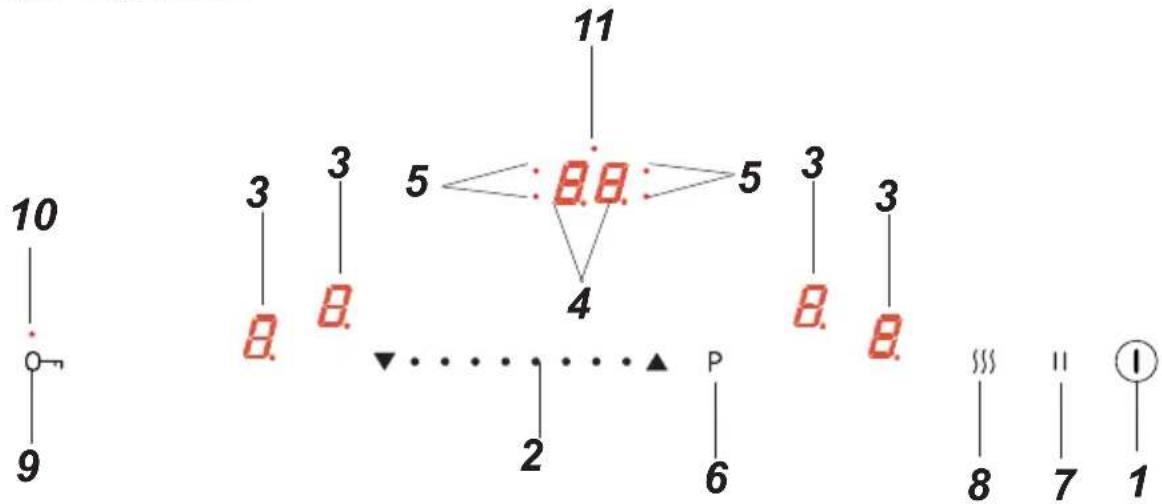

Betjeningspanel

1. Tænd/sluk-sensor
2. Sensor til varmeindstilling
3. Kogezone-indikator
4. Timer-display
5. Indikatorlys for timer
6. Sensor til booster
7. Sensor til Stop&Go-function
8. Sensor til holde varm-funktion
9. Børnesikrings-sensor
10. Indikatorlys for børnesikring
11. Indikatorlys for minutur

Udskæring i bordpladen IN 6074 TF

• Bordpladens tykkelse bør være min. 30 mm, og dens bredde mindst 600 mm. Bordpladen skal være flad og jævn. Kanten af bordpladen mod væggen skal forsegles for at forhindre indtrængen af vand eller andre væsker.
• Der skal være tilstrækkelig plads omkring åbningen, især mindst 50 mm afstand fra væggen og 60 mm afstand fra bordpladens forkant.
• Afstanden mellem kanten af åbningen og sidevæggen på skabet skal være mindst 55 mm.
• Bordpladen skal være fremstillet af materialer, herunder finer og lim, som kan modstå en temperatur på 100 °C. I modsat fald kan fineren gå af, eller bordpladens overflade kan blive skadet.
• Kanten af åbningen skal forsegles med passende materialer for at undgå indtrængen af vand.

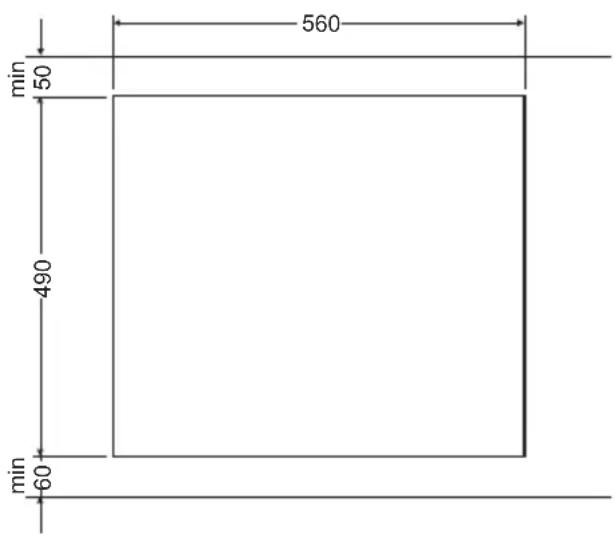

• Åbningen i bordpladen skal udskæres ifølge målene, vist på figur 1.
• Kontroller, at der er frit rum 25 mm under kogepladen for at sikre en passende luftcirculation og forhindre overophedning. Se Figur 2.

Fig. 1.

560 min 50 490 min 60

Fig.2

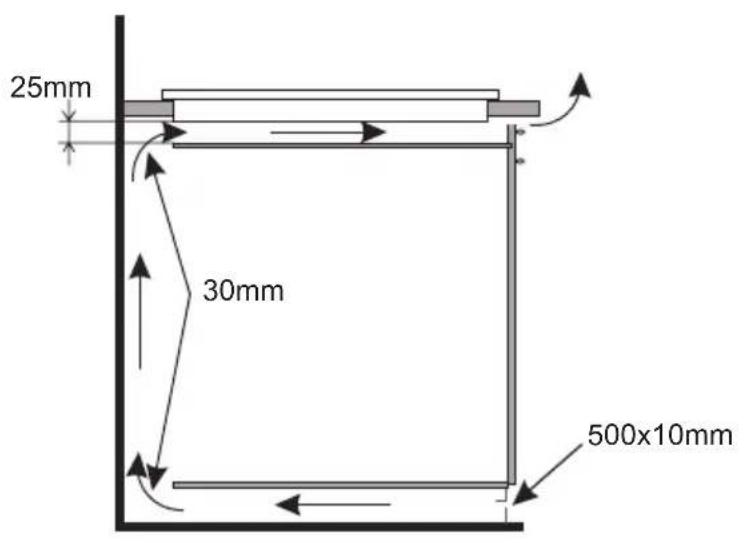

Installation af kogepladen i en bordplade over køkkenskab.

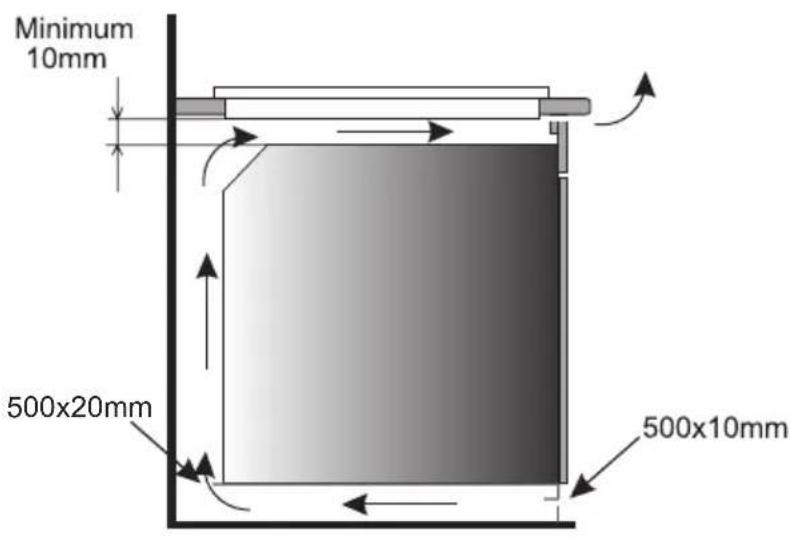

Installation af kogepladen i en bordplade over en ovn med ventilation.

Installer ikke kogepladen over en indbygningsovn uden ventilation.

Installation af IN 6074 TF kogeplade

• Tilslut kogepladen med et elektrisk kabel i henhold til det medfølgende elektriske diagram.
• Fjern støv fra bordpladen, læg kogepladen ned i udskæringen og tryk godt til (Figur 3).

Fig. 3

1 2 3

1 - Bordplade
2 - Pakning af kogepladens kant
3 - Keramisk kogeplade

Kogepladen er produceret til tilslutning til et 230/400V lysnet. Kogepladen skal sikres med en 25A sikring. Før tilslutning af apparatet til lysnettet skal brugeren sikre sig, at lysnettets data svarer til informationen på mærkepladen, som sidder på bagsiden eller højre side af kogepladen eller kopien deraf, som er vedlagt denne vejledning.

Kogepladen er udstyret med et tilslutningskabel og et separat stik. Kablet og stikket er KUN til brug i Norge, og skal udskiftes med godkendt installationsmateriale i andre lande.

Før du tilslutter kogepladen er det vigtigt, at du læser nedenstående information.

Elektrisk tilslutning skal udføres af en autoriseret installatør. Foretag ikke ændringer i apparatets elektriske system.

Kogepladen er udstyret med en klemmerække, der kan bruges til forskellige forbindelser, der passer til en speciel type strømforsyning.

Klemmerækken kan bruges til følgende forbindelser:

- enkeltfase 230 V \~

- tofase 400 V 2N\~

- trefase 400 V 3N\~

Kogepladen kan tilpasses en speciel strømtype ved at forbinde de passende klemmer ifølge ledningsdiagrammet. Ledningsdiagrammet er placeret på komfurpladens underside. Der opnås adgang til klemmerækken ved at fjerne låget på komfurpladens underside. Husk, at strømkablet skal passe til typen af forbindelse og komfurpladens strømstyrke.

Vigtigt!

Husk at forbinde jordledning til den korrekte klemme i klemmerækken, markeret med ⏚. Det elektriske strømforsyningssystem til kogepladen skal være beskyttet af en passende udløser eller et relæ, som afbryder strømmen i nødstilfælde.

Før apparatet tilsluttes strømmen, bedes du læse informationen på mærkepladen og ledningsdiagrammet omhyggeligt.

Tilslutning af kogepladen på anden måde end vist i ledningsdiagrammet kan beskadige kogepladen.

ADVARSEL! Installatøren er forpligtet til at udlevere et "certificat vedr. apparatets elektriske tilslutning" (følger med garantibeviset). Efter installationen skal installatøren desuden levere information om den etablerede forbindelse:

• enkeltfaset, tofaset eller trefaset
• tværsnit af leder
• elektrisk beskyttelse (sikringstype).

LEDNINGSDIAGRAMVigtigt! Varmeelementerne arbejder ved 230 V.
Vigtigt! For hver forbindelse skal beskyttelseslederen tilsluttes klemmenmærket [IMAGE]				Type /Tværsnit afleder	Sikrings-beskyttelse
1	For en 230 V etfaset forbindelse med en nulledning skal klemmerne L1, L2 forbindes med bro, nulledningen forbindes til klemme N og beskyttelseslederen til [IMAGE]	1N~		HO5VV-FG 3 × 4 mm^2	min.30 A
2*	For en 230/400 V tofaset forbindelse med en nulledning skal nulledningen forbindes til klemme N og beskyttelseslederen til [IMAGE]	2N~		HO5VV-FG 4 × 2,5 mm^2	min.16 A
3*	For en 230/400 V trefaset forbindelse med en nulledning skal nulledningen forbindes til klemme N og beskyttelseslederen til [IMAGE]	3N~	H05'	5 × 1,5 mm^2	min.16 A
L1=R, L2=S, L3=T, N = nulledningsforbindelse ; [IMAGE] klemme til beskyttelsesledning

* I et 3-faset 230/400 V elektrisk system, forbindes den sidste ledning til klemmen:L3, som ikke er forbundet til kogepladens interne elektriske system.
* NN-klemmerne forbindes internt, ikke nødvendigvis med bro

Inden du tager kogepladen i brug

• Rens kogepladen omhyggeligt. Den glaskeramiske overflade skal behandles ligesom gla so ver fla der.
• Første gang kogepladen benyttes, kan der forekomme en midlertidig lugt. Derfor skal du tænde for ven ti la tio nen i rummet eller åbne vinduet.
• Udfør de enkelte betjeninger med overholdelse af sik ker hed sa nvi snin ger.

Betjeningsprincip for induktionskogezone

En elektrisk generator giver strøm til en spole inde i apparatet. Denne spole producerer et magnetisk felt, som fremkalder hvirvelstrømme i gryden.

Disse hvirvelstrømme, der er fremkaldt af det magnetiske felt, får gryden til at varme op.

Dette kræver brug af gryder og pander med magnetisk bund, der er påvirkelig over for magnetfelter.

Overordnet set er induktionsteknologien kendetegnet ved to fordele:

• Varmen afgives kun fra kogegrejet, og effekten udnyttes dermed optimaelt.
• Kogeprocessen startet øjeblikkeligt, när kogegrejet placeres på kogepladen, og slutter när den fjernes.

Visse lyde kan høres under normal brug af induktionskogepladen, hvilket ikke påvirker dens korrekte funktion.

• Lavfrekvens-brummen opstår, når gryden eller panden er tom, og ophører, når der hældes vand eller lægges mad i den.
• Højfrekvens-brummen opstår ved maksimal varmeindstilling i gryder og pander, der er fremstillet af flere lag af forskellige materialer. Støjen bliver mere intens, når to eller flere kogezoner bruges på maksimal varmeindstilling. Støjen vil ophøre eller blive reduceret, når varmeindstillingen reduceres.
• Knirkende støj opstår i gryder og pander, der er fremstillet af flere lag af forskellige materialer. Støjens intensitet afhænger af, hvordan maden laves.
• Summen kan høres, när elektroniske køleventilatorer arbejder.

Støjen, der kan høres under normal betjening af apparatet, er resultatet af betjening af kø-leventilatoren, madlavningsmetoden, kogegrejets dimensioner, kogegrejets materiale samt varmeindstillingen.

Disse lyde er normale og er ikke tegn på en fejl.

Ventilator: En ventilator i kogepladen beskytter og afkøler styrings- og forsyningskomponenter. Den arbejder med to forskellige hastigheder. Blæseren kører indtil det elektroniske system er kølet tilstrækkeligt af, uanset om apparatet eller kogezonerne er tændte eller slukkede.

Sikkerhedssystem mod overophedning: De elektroniske kredsløbs temperaturer bliver løbende overvåget af en temperatur-sensor. Hvis temperaturen overstiger sikkerhedsniveauet, vil sikkerhedssystemet reducere kogezonens varmetrin eller slukke for de varmezoner, der er i nærheden af de overophedede elektroniske kredsløb.

Gryderegistrering: Gryderegistrering muliggør kogepladens arbejde og dermed opvarmningen. Små genstande som efterlades på kogepladen (f.eks. en ske, kniv eller ring), vil ikke opfattes som kogegrej, og kogepladen vil derfor ikke kunne tænde.

Gryderegistrering

Gryderegistrering er installeret på induktionskogeplader. Gryderegistreringen starter automatisk opvarmning, når en gryde registreres på kogezonen, og stopper, når gryden fjernes. Dette hjælper med at spare elektricitet.

• Når der anvendes en passende gryde på en kogezone, vil displayet vise varmeindstillingen.
• Induktion kræver brug af passende kogegrej med magnetisk bund (se tabel).

Hvis der ikke sættes en gryde på kogezonen, eller gryden er uegnet til formålet, vil symbolet blive vist. Kogezonen vil ikke fungere. Hvis der ikke registreres en gryde inden for 90 sekunder, vil kogezonen slukke. Sluk for kogezonen ved at bruge berøringssensorerne i stedet for blot at fjerne gryden.

Gryderegistrering fungerer ikke som tænd/sluk-sensor.

Induktionskogepladen er forsynet med elektroniske berøringssensorer, som betjenes ved at berøre det markerede område med en finger.

Hver gang en sensor berøres, høres et lydsignal.

Når apparatet tændes eller slukkes, eller der ændres varmeindstilling, skal man være opmærksom på kun at berøre en sensor ad gangen. Hvis to eller flere sensorer berøres samtidigt (undtagen timer og børnesikring), vil apparatet ignorere kontrolsignalerne, og det kan medføre en fejlindikation, hvis sensorerne berøres i for lang tid. Når du er færdig med madlavningen, skal du slukke for kogezonen ved at bruge berøringssensorerne og ikke kun stole på grydedetektoren.

Kogegrej af høj kvalitet er er forudsætning for effektiv madlavning ved induktion.

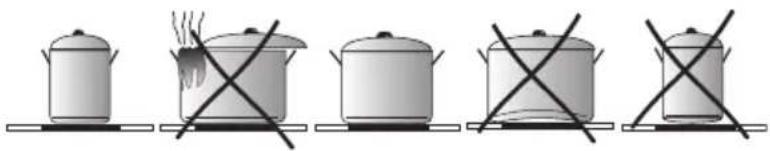

Valg af kogegrej til madlavning ved induktion

Kogegrejets egenskaber.

• Vælg altid kogegrej af god kvalitet og med en helt jævn bund. Dette forhindrer dannelsen af lokale varmeområder, hvor maden kan hænge fast. Gryder og pander med tykke stål-vægge giver den bedste varmefordeling.
• Kontroller, at kogegrejets bund er tør: Når en gryde fyldes, eller hvis der bruges en gryde, der har stået i køleskabet, skal du kontrollere, at bunden er helt tør, før den placeres på kogezonen. Dette er for at undgå, at kogepladens overflade bliver fugtig.
• Låg forhindrer varmen i at slippe væk og reducerer således opvarmningstiden og sænker energiforbruget.
• For at afgøre om kogegrejet er egnet, kan man teste om bunden tiltrækker en magnet.
• Kogegrejets bund skal være flad for at opnå den optimale temperaturkontrol på kogezonen.
• En konkav bund eller et dybt præget producentlogo vil forstyrre modulet, der kontrollerer temperaturen, og kan forårsage overophedning af gryden eller panden.
• Brug ikke beskadiget kogegrej f.eks. med deformeret bund, da det kan medføre overophedning.
• Hvis du bruger stort kogegrej med magnetisk bund, hvis diameter er mindre end koge-

grejets totale diameter, vil kun den ferromagnetiske bund blive opvarmet. Dette resulterer i en situation, hvor det er umuligt at fordele varmen jævnt i kogegrejet. Hvis det magnetiske område reduceres på grund af aluminiumsdele, kan det effektivt opvarmede område blive reduceret. Der kan derved opstå problemer med registrering af kogegrejet, eller kogegrejet vil slet ikke blive registreret. For at opnå de bedste madlavningsresultater bør diameteren på den magnetiske bund passe til kogezonens diameter. Hvis kogegrejet ikke registreres i en given kogezone, tilrådes det at prøve en mindre kogezone.

Til madlavning ved induktion bør kun bruges magnetiske materialer til bunden såsom:

• emaljeret stål
• støbejern
• kogegrej af rustfrit stål, specielt designet til induktion.

Mærkning af kogegrej Se	erkning, som angiver at kogegrejet er velegnet til induktion.
	Brug magnetisk kogegrej (emaljeret stål, jernholdigt rustfrit stål, støbejern). Den nemmeste måde at afgøre på, om dit kogegrej er anvendligt, er at udføre „magnettesten”. Find en almindelig magnet, og tjek om den sidder fast på kogegrejets bund.
Rustfrit stål Kan ikke anvendes
Aluminium Kogegrej bliver	Bortset fra gryder lavet af jernholdigt stål
	ikke registreret. Kan ikke anvendes.
Støbejern Højeffektivt
	Advarsel: Kogegrejet kan ridse kogepladens overflade
Emaljeret jern Højeffektivt
	Det anbefales at bruge kogegrej med en flad, tyk og glat bund
Glas Kan ikke anvendes
Porcelæn Kan ikke anvendes
Kogegrej med kobber-bund	Kan ikke anvendes

• For at opnå de bedste resultater af madlavningen, skal der bruges kogegrej, hvor bunden (den ferromagnetiske del) har samme størrelse som kogezonen.
• Brug af kogegrej, hvor bundens diameter er mindre end kogezonen, vil reducere kogezonens effektivitet og forlænge tilberedningstiden.
• Kogezoner har en lavere registreringsgrænse for kogegrej, som afhænger af diameteren af den ferromagnetiske del af grydens bund og grydens materiale. Brug af en upassende gryde kan føre til, at gryden ikke registreres af kogezonen.

Betjeningspanel

• Umiddelbart efter at apparatet er blevet tilsluttet strømforsyningen, vil alle displays tænde kortvarigt. Din induktionskogeplade er derefter klar til brug.
• Induktionskogepladen er forsynet med elektroniske berøringssensorer, som betjenes ved at berøre dem med en finger i mindst 1 sekund.
• Berøring af en sensor ledsages af et lydsignal.

Der må ikke placeres nogen genstande på sensorerne (dette kan medføre en fejl). Berøringssensorer skal altid holdes rene.

Tænding af apparatet

For at tænde apparatet skal du berøre og holde tænd/sluk-sensoren(1) i mindst 1 sekund. Apparatet er tændt, når alle varmeindstillings-display (3) viser "0".

Hvis ingen af sensorerne berøres inden for 10 sekunder, slukker apparatet af sig selv.

Tænding af kogezonen

Når apparatet er tændt ved hjælp af tænd/sluk-sensoren (1), skal du vælge en kogezone (3) inden for 10 sekunder.

1. Når en sensor til valg af kogezone(3) berøres, vil "0" blinke på det tilsvarende indikator-display for varmeindstilling.

2. For at vælge den ønskede varmeindstilling, skal du lade fingeren glide hen over sensoren til valg af varmeindstilling (2).

Hvis ingen af sensorerne berøres inden for 10 sekunder, eller apparatet slukkes, vil kogezonen slukke.

En kogezone er aktiv, når et tal eller bogstav vises på det tilhørende display. Dette indikerer, at kogezonen er parat til at varmeindstillingen kan sættes eller ændres.

Valg af kogezonens varmeindstilling

Når et kogezonedisplay (3) viser et blinkende "0", kan man starte den ønskede varmeindstilling ved at lade fingeren glide hen over sensoren til valg af varmeindstilling (2).

Deaktivering af kogezoner

• En given kogezone skal være aktiv. Varmeindstillings-displayet blinker.
• For at slukke for en kogezone, skal du berøre tænd/sluk-sensoren (3) i 3 sekunder. Lad fingeren glide hen over sensoren til varmeindstilling (2) for at reducere varmeindstillingen til "0"

Slukning af apparatet

• Apparatet fungerer, när mindst en kogezone er tændt.
• For at slukke for apparatet skal du berøre sensoren tænd/sluk(1).

Hvis kogezonen stadig er varm, vil det relevante display (3) vise bogstavet "H" for at indikere restvarme.

Booster-funktionen øger den nominelle effekt på

∅ 180 mm-kogezonen fra 1500 W til 2500 W,

∅ 210-220 mm-kogezonen fra 2000 W til 3000 W,

∅ 160-180 mm-kogezonen fra 1200 W til 1400 W,

For at aktivere booster-funktionen, skal du vælge kogezone og sætte varmeindstillingen til "P" ved brug af sensoren (6). Displayet (3) vil vise bogstavet "P".

For at slukke for booster-funktionen, skal du berøre sensoren til varmeindstilling (2) og reducere varmeindstillingen eller løfte kogegrejet væk fra kogezonen.

For ∅ 180, ∅ 210-220, ∅ 160-180 - kogezonerne er booster-funktionen begrænset til 10 minutters varighed. Når booster-funktionen automatisk er blevet deaktive-ret, vil kogezonen fortsat arbejde videre ved sin nominelle effekt.

Booster-funktionen kan aktiveres igen, under forudsætning af at apparatets elektroniske kredsløb og induktionsspoler ikke er overophedede.

Hvis en gryde løftes væk fra kogezonen, mens booster-funktionen er i gang, forbliver den aktiv og nedtællingen fortsætter.

Hvis apparatets elektroniske kredsløb og induktionsspoler bliver overophedede, mens booster-funktionen er i gang, slukker den automatisk. Kogezonen arbejder videre ved sin nominelle effekt.

Kontrol af booster-funktion

Afhængigt af modellen parres kogezonerne lodret eller på tværs. Den totale effekt fordeles mellem de parrede kogezoner.

Hvis du forsøger at aktivere booster-funktionen for begge kogezoner samtidigt, vil den maksimale effekt blive overskredet. I det tilfælde vil varmeindstillingen på den først tændte kogezone blive reduceret til højst mulige niveau.

Børnesikringen

Børnesikringen forhindrer børns utilsigtede betjening af apparatet. Apparatet kan betjenes, när børnesikringen er slået fra.

Børnesikringen kan indstilles, när apparatet er tændt eller slukket.

Aktivering/deaktivering af børnesikringen

Berør og hold sensoren (9) i 5 sekunder for at aktivere/deaktivere børnesikringen. Indikatorlyset (10) er tændt, når børnesikringen er aktiveret.

Børnesikringen forbliver aktiveret, indtil den afbrydes, selv efter at apparatet har været tændt og slukket igen. Hvis strømmen fra forsyningen til apparatet afbrydes, deaktiveres børnesikringen.

Indikator for restvarme

Den varme, som forbliver lagret i kogezonen efter madlavningen, kaldes restvarmen. Apparatet viser to forskellige niveauer for restvarme. Når en kogezone er over 60 °C, og kogezonen eller apparatet er slukket, vil displayet for den relevante kogezone vise bogstavet "H". Indikatoren for restvarme vises, så længe kogezonens temperatur er over 60°C. Når en kogezones temperatur er mellem 45 °C og 60 °C, vil displayet for den pågældende kogezone vise bogstavet "h", som indikerer en lav restvarme. Når en kogezones temperatur er under 45 °C, er indikatoren for restvarme slukket.

Hvis indikatoren for restvarme er tændt, må du ikke røre kogezonen, da der er risiko for forbrænding, og der må ikke sættes noget på den, som er varmefølsomt!

Indikatoren for restvarme, "H", vil ikke blive vist ved strømaf-brydelse. Kogezonerne kan dog stadig være varme!

Sikkerhedsstop

For at opnå øget effektivitet er induktionskogepladen forsynet med mulighed for at begrænse funktionstiden for hver af kogezonerne. Den maksimale betjeningstid sættes i henhold til den sidst valgte varmeindstilling. Hvis du ikke ændrer varmeindstillingen i længere tid (se tabel), vil den pågældende kogezone automatisk slukke, og indikatoren for restvarme aktiveres. Men du kan tænde for og betjene individuelle kogezoner når som helst i overensstemmelse med brugsanvisningen.

Indstilling af madlavnings-temperatur	Maksimal funktionstid (timer)
— — —	8
1	8
2	8
3	5
4	5
5	5
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16

Automatisk opvarmningsfunktion

• Berør sensoren (3) for at aktivere den valgte kogezone.
• Lad derefter fingeren glide hen over sensoren for varmeindstilling (2) for at vælge den ønskede varmeindstilling i intervallet 1-8, og berør derefter sensoren (3) igen.
• Displayet vil skifte mellem bogstavet "A" og varmeindstillingen.

Efter en vis tid med øget effekt vil koge- zonen skifte tilbage til den valgte varme- indstilling, som vil blive vist på displayet.

Indstilling af madlavnings-temperatur	Varighed af den automatiske op-varmningsfunktion (minutter)
	-
1 0,8
2 1,2
3 2,3
4 3,5
5 4,4
6 7,2
7	2
8 3,2

Hvis en gryde løftes væk fra kogezenen og sættes på igen, inden opvarmningens nedtælling er gennemført, vil opvarmningsfunktionen blive genoptaget og nedtællingen vil fortsætte, indtil den er gennemført.

Timer

Timer-funktionen gør madlavningen nemmere, da det er muligt at indstille en varighed. Den kan også bruges som minutur.

Indstilling af timeren

Timer-funktionen gør madlavningen nemmere, da det er muligt at indstille en varighed. Timer-funktionen kan kun indstilles, når en kogezone er tændt (varmeindstillingen er større end "0"). Timerens nedtællingsperiode kan sættes uafhængigt for alle kogezoner. Timerens nedtællingsperiode kan sættes mellem 1 og 99 minutter.

Indstilling af timeren:

• Vælg en kogezone ved at berøre sensoren for valg af kogezone (3), og vælg den ønskede varmeindstilling fra 1 til 9 ved at lade fingeren glide hen over sensoren for varmeindstilling (2). Displayet vil vise den valgte varmeindstilling fra 1 til 9.
• Berør derefter, inden for 10 sekunder, sensoren for timervalg (4). "00" vil blive vist på timer-dispalyet (4), og det relevante indikatorlys for timeraktivering (5) vil tænde for at indikere aktivering af timer-funktionen for den pågældende kogezone.
• Nu vælges den ønskede timer-indstilling ved at lade fingeren glide hen over sensoren (2). Først indstilles det andet tal og derefter det første. Når det andet tal er indstillet, berøres sensoren (4) igen for at indstille det første tal. Hvis du ikke indstiller en værdi for det første tal inden for 10 sekunder, vil værdien blive sat til "0"(f.eks."06").

Nedtællingen starter, när indikatorlyset for timer-aktiveringen (5) begynder at blinke.

Timerens nedtællingsperiode kan sættes individuelt for alle kogezoner.

Hvis der er sat mere end én timer, vil den korteste periode blive vist. Timer-indikatorlyset (5) for en relevant kogezone vil blinke.

Ændring af timer-tiden

En programmeret timer-indstilling kan ændres när som helst.

For at ændre en programmeret timer-indstilling skal du vælge en kogezone ved at berøre sensoren for valg af kogezone (3) og derefter berøre sensoren til timer-valg (4).

Tjek timer-tiden

For at tjekke timerens nedtællingstid, kan du når som helst berøre sensoren for timer(4). Timer-indikatorlyset (5) for en relevant kogezone vil blinke.

Standsning af timeren

Når den indstillede tid er udløbet, høres et lydsignal, som kan slås fra ved at berøre hvilken som helst sensor. Hvis der ikke berøres en sensor, vil lydsignalet automatisk stoppe efter 2 minutter.

For at stoppe timerens nedtællingstid, før den er udløbet:

• Vælg en kogezone ved at berøre sensoren til valg af kogezone (3). Displayet vil lyse.
• Berør og hold sensoren (4) i 3 sekunder, eller juster varigheden ved brug af sensoren (2) ved at lade fingeren glide ned til "00"

Minutur

Hvis der ikke er nogen kogezone i brug, kan timer-funktionen bruges som et almindeligt minutur.

Indstilling af minutur

• Tænd for apparatet ved at berøre tænd/sluk-sensoren 1. "0" vil blive vist på displays for kogezoner (3).
• berør derefter, inden for 10 sekunder, sensoren til timervalg (4). Displayet for minutur (4) vil vise "00."
• Nu vælges den ønskede timer-indstilling ved at lade fingeren glide hen over sensoren (2). Først indstilles det andet tal og derefter det første. Når du har indstillet det andet tal, vil apparatet automatisk lade dig indstille det første tal. Hvis du ikke indstiller en værdi for det første tal inden for 10 sekunder, vil værdien blive sat til "0"(f.eks."06"). Minuturet starter nedtællingen, når indikatorlampen (11) begynder at blinke.

Standsning af minutur

Når den indstillede tid er udløbet, høres et lydsignal (beep), som kan slås fra ved at berøre hvilken som helst sensor. Hvis der ikke berøres en sensor, vil lydsignalet automatisk stoppe efter 2 minutter.

For at stoppe minuturets nedtællingstid, før den er udløbet:

• Berør og hold sensoren (4) i 3 sekunder, eller juster varigheden ved brug af sensoren (2) ved at lade fingeren glide ned til "00"
• Minuturs-funktionen påvirker ikke funktionen af kogezonerne.

Minuturet nulstilles, när timer-funktionen aktiveres.

Holde varm funktion

Med denne funktion kan maden holdes varm på en kogezone. Den valgte kogezone arbejder ved en lav varmeindstilling. Med denne funktion holdes maden varm, brænder ikke fast, bevarer sin smag og er lige til at servere. Funktionen kan bruges til smeltning af smør eller chokolade.

For at funktionen skal fungere korrekt, skal du bruge en gryde eller pande med flad bund, så bundens temperatur måles nøjagtigt af temperatursensoren, der sidder i kogezonen. Holde varm funktionen kan aktiveres på alle kogezoner.

Temperaturerne der kan indstilles for kogezonen, er 42 °C, 70 °C eller 95 °C.

Aktivering af holde varm funktionen:

• Berør sensoren (3) for at vælge kogezone, og berør derefter sensoren for holde varm funktionen (8). Displayet vil derefter vise symbolet _hvilket indikerer, at temperaturen 42 °C er valgt
• Berør derefter sensoren (8) igen, og det andet symbol — vil blive vist, hvilket indikerer, at temperaturen 70 °C er valgt
• Berør sensoren (8) igen og det tredje symbol = vil blive vist, hvilket indikerer, at temperaturen 95 °C er valgt
• For at slukke for funktionen kan du når som helst berøre sensoren (3), og derefter lade fingeren glide hen over sensoren (2) for at reducere varmeindstillingen til "0".

Stop&Go Function "||"

Stop&Go Function fungerer ligesom en pause. Stop&Go Function afbryder samtidigt betjeningen for alle kogezonerne og genoptager den med de varmeindstillinger, der tidligere var valgt.

For at aktivere Stop&Go Function skal mindst en kogezone være i brug.

Berør derefter sensoren for Stop&Go Function (7). "II" vil blive vist på alle displays for kogezoner (3). Hvis en kogezone stadig er varm, vil symbolet "II" blive vist på skift med "H" og "h", hvilket indikerer restvarme i en given kogezone.

For at deaktivere Stop&Go Function berøres sensoren (7) igen. Alle kogezone-display (3) vil vise den varmeindstilling, som tidligere var valgt før aktivering af Stop&Go Function.

TwinZone

Med TwinZone kan 2 kogezoner kombineres til en enkelt kogezone. TwinZone er meget bekvem, især ved madlavning i store gryder, som f.eks en bradepande.

De to kogezoner til hhv. høje side kan forbindes.

For at aktivere TwinZone skal du berøre kogezone-sensoren (3) og derefter samtidigt berøre to sensorer for kogezonen(3) på højre eller venstre side. Det bageste kogezone-display vil vise "L", mens det forreste kogezone-display vil vise "0". Den ønskede varmeindstilling vælges ved at lade fingeren glide hen over sensoren for varmeindstilling (2).

Nu kan begge kogezoner kontrolleres samtidigt.

For at deaktivere TwinZone skal du berøre og holde kogezone-sensoren (3) med symbolet "21 3 sekunder. De relevante kogezone-display vil vise "0".

Nu kan begge kogezoner kontrolleres uafhængigt af hinanden.

Ved løbende at rengøre og vedligeholde kogepladen korrekt, forlænger du samtidig dens levetid.

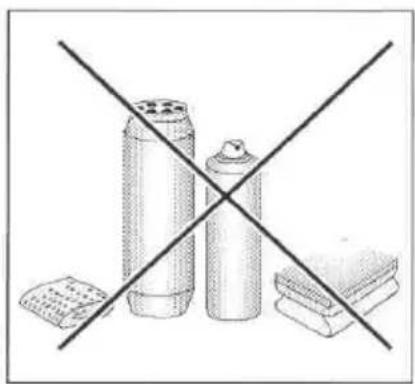

Glaskeramiske overflader rengøres på samme måde som glasoverflader. Brug ikke skuremidler, skrappe rengøringsmidler, sand eller ridsende svampe.

Du må heller ikke anvende et damprengøringsapparat, da dampen kan trænge ind i de spændingsførende dele og medføre kortslutning.

Rengør efter hvert brug

• Tør lette pletter af med en fugtig klud uden rengøringsmiddel. Brug af opvaskemiddel kan medføre en blålig misfarvning på overfladen. Disse hårdnakkede pletter kan ikke altid umiddelbart fjernes, selv ikke med specialrensemiddel.
• Snavs, som sidder meget fast, kan forsigtigt fjernes med en skraber. Aftør derefter overfladen med en fugtig klud.

Skraber til rensning af kogepladen

Fjernelse af pletter

• Lyse perlefarvede pletter (forårsaget af aluminium) kan fjernes fra den kolde kogeplade med et specialrensemiddel. Kalkrester (f.eks. efter fordampet vand) kan fjernes med eddike eller et specialrensemiddel.
• Sluk ikke for kogezonen, når der fjernes sukker, mad indeholdende sukker, plastic og aluminiumsfolie. Skrab omgående og omhyggeligt madrester af den varme kogezone ved hjælp af en skarp skraber. Når det meste af pletten er fjernet, kan kogepladen slukkes. Rens herefter den afkølede kogezone med et specialrensemiddel.

Brug ikke kalkfjerner til rengøring af kogepladen.

Brug aldrig et rengøringsmiddel på en varm kogezone. Det er bedst at lade rengøringsmidlet tørre og derefter tørre det af med en fugtig klud. Enhver rest af rengøringsmiddel bør tørres af med en fugtig klud, før kogepladen varmes op igen. Ellers kan det være ætsende.

Ved forkert vedligeholdelse og behandling af den glaskeramiske kogeplade bortfalder reklamationsretten.

Bemærk!

Såfremt det ikke længere er muligt at betjene styringen, når kogepladen er tændt, skal du slå strømmen fra på den eksisterende hovedafbryder eller skrue en passende sikring ud og derefter henvende dig til GRAM service.

Bemærk!

Hvis der opstår revner eller huller i den glaskeramiske kogeplade, skal kogepladen omgående slukkes og strømforsyningen skal afbrydes. Sluk for sikringen eller tag stikket ud af stikkontakten. Derefter skal du henvende dig til GRAM service.

Regelmæssig kontrol

• Udfør jævnlige tjek af berøringssensorerne og andre elementer. Efter at garantien er udløbet, skal du få foretaget autoriseret serviceeftersyn på apparatet hvert andet år,
• Reparer og identificere problemer,
• Udføre jævnlig inspektion af apparatet.

Vigtigt!

Eventuelle reparationer skal udføres af en autoriseret elinstallatør.

Ved evt. problemer skal du altid:

• Slukke for kogepladen
• Afbryde strømmen til kogepladen

- Kontakte Gram service

- Nogle små fejl kan du afhjælpe på egen hånd ved at følge vejledningen i den ne denståen de tabel. Vi anbefaler derfor at du gennemgår tabellen, inden du kontakter GRAM service.

PROBLEM ÅRSAG	AFHJÆLPNING
1. Kogepladen virker ikke	- Strømtilførslen er afbrudt	-Tjek sikring i din husinstallation, udskift den med en ny, hvis der er brændt af
2. Kogepladen reagerer ikke, når den betjenes	-Betjeningspanelet er ikke tændt	- Tænd for betjeningspanelet
	- For kort aktivering af sen-sorer (kortere end et se-kund)	- Aktivering af sensorer skal vare lidt længere
	- Der er trykket på flere sen-sorer samtidig	- Der skal altid kun trykkes på en sensor (bortset fra, når du sluk ker for kogezonen)
3. Kogepladen reagerer ikke, og der høres et langvarigt akustisk signal	- Forkert betjening (ak ti ve ring af forkerte sensorer el ler for hurtig aktivering af sensorer)	- Tænd for kogepladen igen
	- Sensoren (sensorerne) er dæk ket til eller tilsmudset	- Fjern det der dækker senso- rerne eller rengør dem
4. Hele kogepladen slukkes -	Kogepladen var ikke betjent læn ge re end 10 sek. fra tænding.	- Tænd for betjeningspanelet-igen og begynd omgående med at betjene det
	- Sensoren (sensorerne) er dæk ket til eller tilsmudset	- Fjern det der dækker senso- rerne eller rengør dem
5. Når en kogezone slukkes, tændes bogstavet H i displayet	- Funktionstidsbegrænsning -	Tænd for kogezonen igen
	- Sensoren (sensorerne) er dæk ket til eller tilsmudset	- Fjern det der dækker senso- rerne eller rengør dem
	- Overophedning af de elek-troniske elementer
6. Restvarmeindikatoren lyser ikke, selv om kogezo- ner stadig er varme	- Ingen strømforsyning, strømtilførsel er afbrudt	-Restvarmeindikatoren kom-mer først til at virke igen, når du har tændt og slukket for betjeningspanelet
PROBLEM ÅRSAGEN AFHJÆLPNING
7. Revneridenglaskerami-ske kogeplade.	⚠️ Fare! Afbryd straks strømmen til kogepladen (sik-ring). Tilkald GRAM service.
8. Når fejlen fortsat ikke er afhjulpet	Afbryd strømmen til kogepladen (sikring!) Tilkald GRAM service.GRAM dækker ikke:- Fejl eller skader, som er opstået ved transport, fejlbetjening, misbrug, mangelfuld vedligeholdelse, fejlagtig indbygning, opstil-ling og tilslutning.- Skader, som er opstået pga. brand, ulykke, lynnedslag og elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i de elektriske installationer.- Fejl eller skader, som er opstået ved, at der er udført reparationer af andre end GRAM servicecentre.Reparationer foretaget uden for garantiperioden og omkostninger ved uberettigede reklamationer skal du selv betale.
9. Induktionspladen summer	Dette er normalt, og skyldes "støj" fra ventilatoren, som afkøler elektronikken.
10. Induktionspladen afgiver støj, der lyder som fløjt	Dette er normalt. Pladen kan afgive en del fløjt når den fungerer med fuld effekt, og når flere kogezoner er i brug – støjen skyldes med spolernes frekvens.
11. Kogepladen virker ikke.Kogezonerne fungerer ikke.	- elektronisk fejl - nulstil apparatet, afbryd strømmen i 60 sekunder (afbryd sikringen).

Nominalspænding 230/400V 3N\~50 Hz

Nominalydelse 7,4 kW

Model IN 6074 TF

• induktionskogezone :
• induktionskogezone : ∅ 180 mm 1,5 W
• induktionskogezone : ∅ 210-220 mm 2,0 W
• induktionskogezone : ∅ 160-180 mm 1,2 W
• Induktionskogezone-opkogning: ∅ 180 mm 1,5 W / 2,5 W
• Induktionskogezone-opkogning: ∅ 210-220 mm 2,0 W / 3,0 W
• Induktionskogezone-opkogning: ∅ 160-180 mm 1,2 W / 1,4 W

Dimensioner 576 x 518 x 59;

Vægt ca.10,5 kg;

Opfylder kravene fra de europæiske standarder EN 60335-1; EN 60335-2-6.

Bruk ikke koketoppen før du har lest og forstått bruk sa nvi snin gen.

Apparatet må ikke betjenes med en ekstern timer eller et separat fjernkontrollsystem.

Før du kobler til apparatet, er det vigtig at du leser informasjonen nedenfor.

Hvis det ikke er plassert et kokekar på en kokesone, eller kokekaret er uegnet for

induksjonstoppen, vises symbolet . Kokesonen vil ikke fungere. Hvis det ikke registreres et kokekar innen 90 sekunder , slås kokesonen av.

Kokekarsensoren fungerer ikke som en av/på-sensor.

Du vil høre et lydsignal hver gang du berører et sensorfelt.

Når restvarmeindikatoren er på må du ikke ta på kokesonen, da du kan brenne deg! Plasser heller ikke varmefølsomme gjenstander på kokesonen!

Hvis du ikke endrer varmeeffekten over lengre tid (se tabell), slås den gjeldende kokesonen automatisk av, og restvarmeindikatoren aktiveres. Vi anbefaler imidlertid at du slår på og betjener de enkelte konesonene i henhold til bruksanvisningen.

Varmeinnstillinger for tilberedning av mat	Lengste bruks-tid (timer)
-==	8
1	8
2	8
3	5
4	5
5	5
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16

Når den innstilte tiden har utløpt vil du høre et lydsignal, som du kan dempe ved å berøre et hvilket som helst sensorfelt. Hvis du ikke berører et sensorfelt, vil lydsignalet automatisk stoppe etter to minutter.

Nå kan begge kokesonene betjenes samtidig.

For å deaktivere TwinZone, berører du kokesone (3) med symbolet „i tre sekunder. De respektive kokesonedisplayene vil vise "0".
