BRUGSANVISNING ESF7553ROW ELECTROLUX

DA Opvaskemaskine Brugsanvisning 2

NO Oppvaskmaskin Bruksanvisning 25

INDHOLDSFORTEGNELSE

1. OPLYSNINGER OM SIKKERHED....3

2. SIKKERHEDSANVISNINGER....4

3. PRODUKTBESKRIVELSE AF APPARATET....6

4. KONTROLPANEL....7

5. PROGRAMMER......8

6. INDSTILLINGER....9

7. TILVALG....12

8. F∅R F∅RSTE ANVENDELSE.... 13

9. DAGLIG BRUG....15

10. RÅD OG TIPS....16

11. VEDLIGEHOLDELSE OG RENG∅RING.... 18

12. FEJLFINDING....20

13. TEKNISK INFORMATION......23

VI TÄENKER PÅ DIG

Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske resultater hver gang.

Velkommen til Electrolux.

Besøg vores websted for at:

Få rådgivning, brochurer, fejlfinding, serviceinformation:

www.electrolux.com/webselfservice

Registrere dit produkt for bedre service:

www.registerelectrolux.com

Købe tilbehør, forbrugsvarer og originale reservedele til dit apparat:

www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.

Sørg for at have følgende data tilgængelig, når du kontakter vores autoriserede servicecenter: Model, PNC, serienummer.

Du finder oplysningerne på maskinens typeskilt.

⚠️ Advarsel/Forsigtig-Sikkerhedsanvisninger

i Generelle oplysninger og gode råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

1. ⚠OPLYSNINGER OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og andre udsatte personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.
• Børn mellem 3 og 8 år og personer med omfattende og komplekst handicap skal holdes på afstand, medmindre de overvåges konstant.
• Børn på under 3 år skal holdes på afstand, med mindre de overvåges konstant.
  • Børn må ikke lege med apparatet.
• Opbevar vaskemidler utilgængeligt for børn.
• Lad ikke børn og husdyr komme tæt på maskinen, mens lågen er åben.
• Børn må ikke udføre rengøring og vedligeholdelse på apparatet uden opsyn.

1.2 Generelt om sikkerhed

- Dette apparat er beregnet til husholdningsbrug eller lignende anvendelse, som f.eks.:

• stuehuse, kantineområder i butikker, på kontorer og i andre arbejdsmiljøer.

• af kunder på hoteller, moteller, bed & breakfast og andre miljøer af indkvarteringstypen.

• Apparatets specifikationer må ikke ændres.

• Driftsvandtrykket (minimum og maksimum) skal være mellem 0.5 (0.05) / 8 (0.8) bar (MPa)

• Overhold det maksimale antal af 13 kuverter.

• Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, et autoriseret servicecenter eller en tekniker med tilsvarende kvalifikationer.

• Anbring bestikket i bestikkurven, så de skarpe ender vender nedad, eller læg dem i bestikskuffen i en vandret position, så de skarpe ender vender nedad.
• Lad ikke apparatet stå uden opsyn med åben luge, da nogen ved et uheld kan træde på den.
• Sluk for apparatet, og tag netstikket ud af kontakten inden nogen som helst form for vedligeholdelse.
• Undlad at bruge højtryksrenser og/eller damp til at rengøre apparatet.
• Hvis apparatet har ventilationsåbninger i bunden, må de ikke tildækkes af f.eks. et tæppe.
• Apparatet skal sluttes til vandledningsnettet ved hjælp af de nye medfølgende slangesæt. Gamle slangesæt må ikke genbruges.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Stil eller brug ikke apparatet et sted, hvor temperaturen kommer under 0 °C.
- Følg installationsvejledningen, der følger med apparatet.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Sørg for, at apparatet er installeret under og opad stabile køkkenelementer.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at parametrene på typeskiltet er kompatible med de elektriske data for strømforsyningen.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke adaptere med flere stik og forlængerledninger.
• Pas på, du ikke beskadiger netstikket og netledningen. Hvis der bliver behov for at udskifte netledningen, skal det udføres af vores autoriserede servicecenter.

• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.

• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.

• Apparatet er i overensstemmelse med EU-direktiverne.
• Kun Storbritannien og Irland. Dette apparat er forsynet med et 13 A-netstik. Hvis sikringen i netstikket skal udskiftes, skal du bruge en sikring på 13 A ASTA (BS 1362).

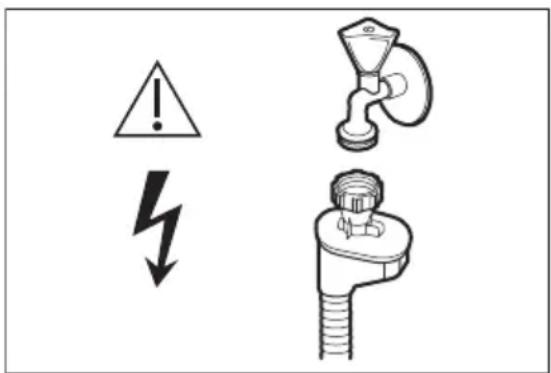

2.3 Tilslutning, vand

• Beskadig ikke vandslangerne.
• Før du slutter til nye rør, rør, der ikke har været brugt i lang tid, hvor der er udført reparationsarbejde eller monteret nye enheder (vandmålere osv.), skal du lade vandet løbe, indtil det er klart og rent.
• Sørg for, at der ikke er synlige vandlækager under og efter første brug af apparatet.
• Tilløbsslangen har en sikkerhedsventil og en kappe med et indvendigt elkabel.

- Hvis tilløbsslangen beskadiges, skal vandhanen straks lukkes, og stikket

tages ud af stikkontakten. Kontakt det autoriserede servicecenter for at få udskiftet tilløbsslangen.

2.4 Brug

• Undgå at sidde eller stå på den åbne luge.
• Opvaskemidler er farlige. Følg sikkerhedsanvisningen på vaskemidlets emballage.
• Drik og leg ikke med vandet i apparatet.
• Tag ikke opvasken ud af apparatet, før opvaskeprogrammet er slut. Der kan være nogle rester tilbage på tallerknerne.
• Der kan komme meget varm damp ud af apparatet, hvis du åbner lågen, mens programmet er i gang.
• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

2.5 Service

• Kontakt et autoriseret servicecenter for at få repareret apparatet.
• Brug kun originale reservedele.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Tag stikket ud af kontakten.
• Klip elledningen af, og kassér den.
• Fjern lågens lås, så børn og kæledyr ikke kan blive lukket inde i apparatet.

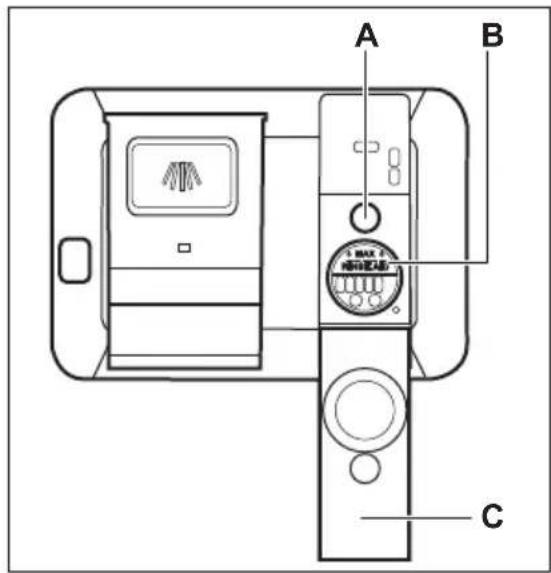

8 Beholder til afspændingsmiddel

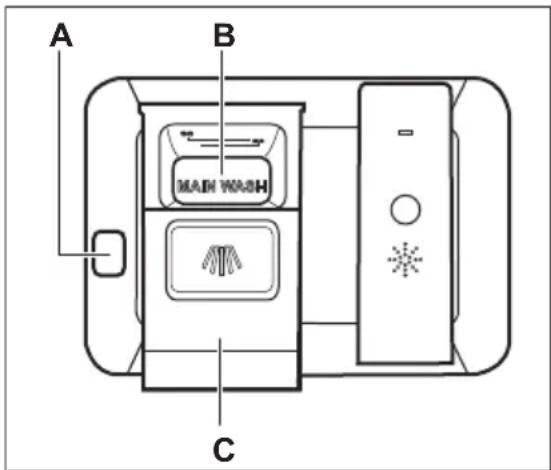

9 Beholder til vaskemiddel
10 Bestikkurv
11 Nederste kurv
12 ∅verste kurv

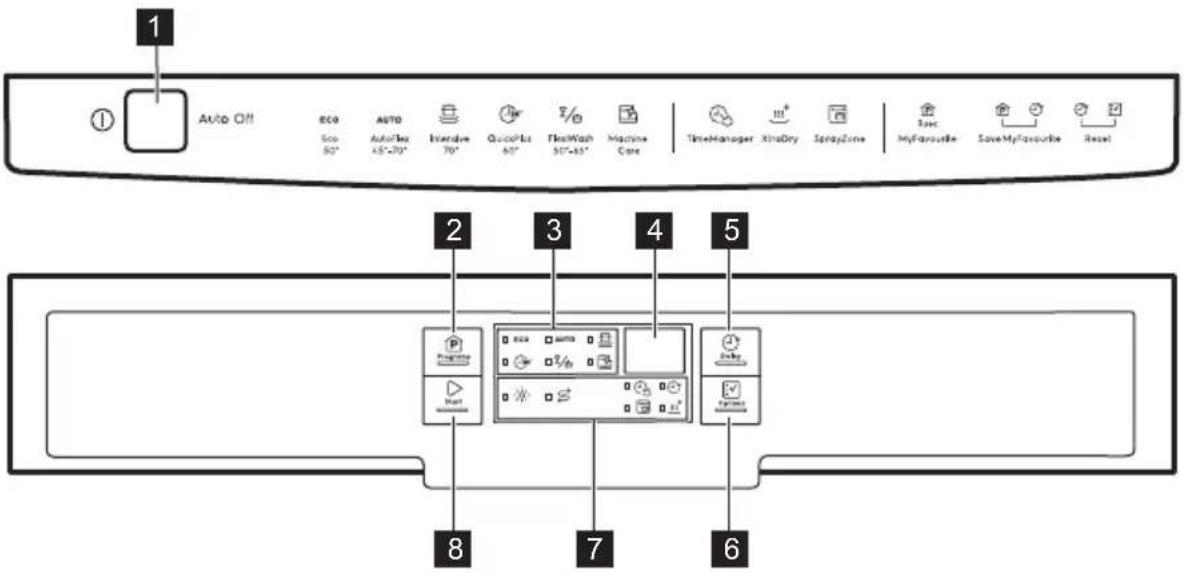

4. KONTROLPANEL

1 AUTO ON ECO 60° AUTO AutoFlex 45°-70° Interactive 70° QuickPush 60° FireWash 90°-65° Mac NYNE Core TimeManager XinaDry SprayZone Spec MyFavourite Save MyFavourite Reset 2 3 4 5 8 7 6

1 Til-/fra-knap
2 Programs-knap
3 Program-kontrollamper
4 Display
5 Delay-knap

6 Options-knap
7 Lamper
8 Start-knap

4.1 Lamper

Lampe Beskrivelse
	Kontrollampe for salt. Er tændt, når saltbeholderen skal opfyldes. Er altid slukket, når programmet er i gang.
	Kontrollampe for skyllemiddel. Er tændt, når beholderen til afspændingsmidlet skal opfyldes. Er altid slukket, når programmet er i gang.
	Delay-kontrollampe.
	TimeManager-kontrollampe.
	XtraDry-kontrollampe.
	SprayZone-kontrollampe.

5. PROGRAMMER

Program Grad af snavsFyldningens art		Programtrin Tilvalg
ECO 1)	• Normalt snavset• Service og be-stik	• Forskyl• Opvask 50 °C• Skylninger• Tør	• XtraDry• SprayZone
AUTO 2)	• Alt• Service, bestik, kogegrej	• Forskyl• Opvask fra 45 °C til 70 °C• Skylninger• Tør	• XtraDry• SprayZone
3)	• Forskellig grad af tilsmudsning• Service, bestik, kogegrej	• Forskyl• Opvask 50 °C og 65 °C• Skylninger• Tør	• TimeManager• XtraDry• SprayZone
4)	• Meget snavset• Service, bestik, kogegrej	• Forskyl• Opvask 70 °C• Skylninger• Tør	• TimeManager• XtraDry• SprayZone
5)	• Let snavset• Service og be-stik	• Opvask 60 °C• Skylninger	• XtraDry
6)	• Ingen fyldning • Selvrensende

1) Dette program giver den mest effektive brug af vand og energiforbrug til service og bestik med normalt snavs. (Dette er standardprogrammet til testgennemførsler).

2) Maskinen registrerer graden af snavs og mængden af genstande i kurvene. Temperaturen, mængden af vand, energiforbruget og programtiden justeres automatisk.

3) Dette program er beregnet til at vaske en opvask med blandet snavs. Anbring meget snavsede genstande i den nederste kurv og normalt snavsede i den øverste kurv. Vandtrykket og -temperaturen i den nederste kurv er højere end i den øverste kurv.

4) Dette program er beregnet til at vaske meget beskidte genstande med højt vandtryk og ved en høj temperatur.

5) Dette program er beregnet til at vaske en mængde eller halv mængde med frisk eller let snavs. Det giver gode opvaskeresultater på kort tid.

6) Dette program er beregnet til at rengøre apparatets inderside effektivt. Det fjerner ophobning af kalk og fedt. Programmet bør køres mindst én gang hver anden måned med en afkalker eller et rengøringsprodukt, der er beregnet til opvaskemaskiner, og med en tom maskine.

5.1 Forbrugsværdier

Program1)	Vand(I)	Energi(kWh)	Varighed(min.)
ECO	10.5 0.832 232
AUTO	8 - 15 0.7 - 1.7 46 - 170
	14 - 16 1.2 - 1.5 160 - 180
	12.5 - 14.5 1.4 - 1.7 170 - 190
	10 0.9 30
	10 0.86 60 - 70

1) Forbrugsværdierne kan variere alt efter vandtemperatur og -tryk, udsving i netspænding, tilvalg og opvaskens størrelse.

For alle nødvendige oplysninger til test, send en e-mail til:

[e-mail]

Skriv produktnummeret (PNC) ned, som findes på mærkepladen.

6. INDSTILLINGER

Når et apparat står i tilstanden for programvalg, er det muligt at indstille et program og at åbne brugertilstanden.

Tilgængelige indstillinger i brugertilstanden:

• Niveauet af blødgøringsanlægget i henhold til vandets hårdhed.
• Aktivering eller deaktivering af meddelelse om tom beholder til afspændingsmiddel.
• Niveauet af afspændingsmiddel i henhold til den påkrævede dosis.
• Aktivering eller deaktivering af AirDry.

Da apparatet lagrer de gemte indstillinger, er det ikke nødvendigt at konfigurere det inden hver cyklus.

Sådan indstiller du tilstanden for programvalg

Apparatet er i tilstanden for valg af program, når programlampen ECO tændt, og displayet viser programmets varighed.

Efter aktivering er apparatet som standard i programvalgtilstand. Hvis ikke, kan du indstille programvalgtilstanden på følgende måde:

Tryk, og hold samtidigt på Delay og Options, indtil apparatet er i tilstanden for programvalg.

Sådan åbnes brugertilstand

Se efter, at apparatet står i tilstanden for programvalg.

For at åbne brugertilstanden skal du trykke samtidigt på Delay og Options og holde dem nede, indtil lamperne ECO,

6.2 Blødgøringsanlæg

Blødgøringsanlægget fjerner mineraler fra vandforsyningen, som ellers kan have en skadelig virkning på opvaskeresultaterne og på apparatet.

Jo højere indholdet af disse mineraler er, desto hårdere er vandet. Vandets

Blødgøringsanlægget skal indstilles efter det lokale vands hårdhedsgrad.

Oplysning om vandets hårdhedsgrad fås hos det lokale vandværk. Det er vigtigt at vælge det rette niveau for blødgøringsanlægget for at sikre gode vaskeresultater.

Vandets hårdhed

Tyske grader (°dH)	Franske gra- der (°fH)	mmol/l Clarke-gra- der	Blødgøringsan-læggets niveau
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27			5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Fabriksindstilling.
2) Brug ikke salt på dette niveau.

Uanset om du bruger almindeligt opvaskemiddel eller multitabs (med eller uden salt), bør du indstille den rette vandhårdhedsgrad for at holde saltadvarselslampen aktiv.

Multitabs med salt er ikke tilstrækkeligt effektive til at blødgøre hårdt vand.

Sådan indstilles blødgøringsanlægget

Se efter, at apparatet står i brugertilstand.

1. Tryk på Programs.

• Lampen ECO linker stadigvæk.

- Displayet viser den aktuelle indstilling: f.eks. 5L = niveau 5 .

1. Tryk gentagne gange på Programs for at ændre indstillingen.

2. Tryk på tænd/sluk for at bekræfte indstillingen.

6.3 Meddelelse om manglende afspændingsmiddel

Afspændingsmiddel hjælper med at tørre tallerkener og fade, uden at de får pletter

og striber. Det frigøres automatisk under den varme skyllefase.

Når afspændingsmiddelbeholderen er tom, tændes indikatoren for afspændingsmiddel for at meddele, at der skal påfyldes afspændingsmiddel. Hvis tørreresultaterne er tilfredsstillende med kun brug af multitabs, er det muligt at deaktivere notifikationen for påfyldning af afspændingsmiddel. Brug dog altid afspændingsmiddel for at opnå den bedste tørring.

Hvis du bruger standardopvaskemiddel eller multitabs uden afspændingsmiddel, skal du aktivere meddelelsen for at holde indikatoren for påfyldning af afspændingsmiddel aktiv.

Sådan deaktiveres meddelelsen om manglende afspændingsmiddel

Se efter, at apparatet står i brugertilstand.

1. Tryk på Start.

- O d = meddelelse om tom beholder til afspændingsmiddel deaktiveres. - I d = meddelelse om tom beholder til afspændingsmiddel aktiveres.

1. Tryk på Start for at ændre indstilling.

2. Tryk på tænd/sluk for at bekræfte indstillingen.

6.4 Niveau af afspændingsmiddel

Det er muligt at indstille den frigjorte mængde afspændingsmiddel mellem niveau 1 (min. mængde) og niveau 6 (maks. mængde). Niveau 0 deaktiverer beholderen til afspændingsmiddel, og der frigøres intet afspændingsmiddel.

Fabriksindstilling: Niveau 4.

Sådan indstilles niveauet af afspændingsmiddel

Se efter, at apparatet står i brugertilstand.

1. Tryk på Delay.

- Lampen blinker stadigvæk.

- Displayet viser den aktuelle indstilling: f.eks. 4A = niveau 4. - Niveauerne af afspændingsmiddel spænder fra 0A til 6A, hvor niveauet 0A betyder, at der ikke bruges afspændingsmiddel.

1. Tryk gentagne gange på Delay for at ændre indstillingen.

2. Tryk på tænd/sluk for at bekræfte indstillingen.

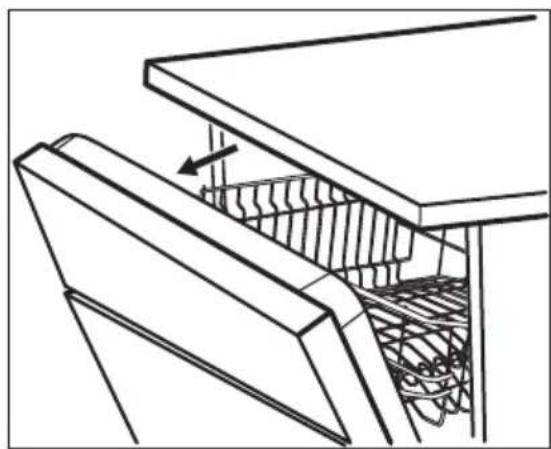

6.5 AirDry

AirDry forbedrer tørreresultaterne med mindre energiforbrug.

Forsøg ikke at lukke apparatets läge inden for 2 minutter efter automatisk åbning. Det kan skade apparatet.

Hvis lågen bagefter lukkes i yderligere 3 minutter, afsluttes det igangværende program.

AirDry bliver automatisk aktiveret med alle programmer, bortset fra (nvis relevant).

Der henvises til funktionen XtraDry eller at aktivere AirDry for at forbedre tørreevnen.

FORSIGTIG!

Hvis børn har adgang til apparatet, anbefales det at deaktivere AirDry, da det kan udgøre en fare at åbne lågen.

Sådan deaktiveres AirDry

Se efter, at apparatet står i brugertilstand.

1. Tryk på Options.

• Kontrollamperne for , ECO
AUTO og er slukket.

- Lampen blinker stadigvæk.

7. TILVALG

De ønskede tilvalg skal slås til hver gang, inden du starter et program.

Dette tilvalg kan ikke slås til eller fra, mens et program er i gang.

Knappen Option skifter mellem de tilgængelige tilvalg og deres mulige kombinationer.

- Displayet viser den aktuelle indstilling: AirDry aktiveret.

1. Tryk på Options for at ændre indstillingen: AirDry deaktiveret.

2. Tryk på tænd/sluk for at bekræfte indstillingen.

6.6 MyFavourite

Dette tilvalg gør det muligt at indstille og gemme det mest hyppige anvendte program.

Det er kun muligt at gemme 1 program. En ny indstilling sletter det foregående.

Sådan gemmer du MyFavourite-programmet

1. Indstil det valgte program.
   Gældende tilvalg kan også indstilles sammen med programmet.
2. Tryk på Programs og Delay og hold dem nede samtidigt, indtil lamperne for programmet og tilvalgene blinker i nogle få sekunder.

Sådan indstiller du MyFavourite-programmet

Tryk på Program, og hold den nede, indtil lamperne for MyFavourite-programmet og tilvalgene tændes. Displayet viser programmets varighed.

Ikke alle tilvalg er kompatible med hinanden. Hvis du vælger tilvalg, som ikke er kompatible, deaktiverer apparatet automatisk et eller flere af dem. Det er kun lamperne for de tilvalg, der stadigvæk er aktive, som forbliver tændt.

Hvis et tilvalg ikke gælder for et program, er den relaterede kontrollampe slukket, eller den blinker hurtigt nogle få sekunder og slukkes derefter.

Aktivering af tilvalg kan påvirke vand- og energiforbruget samt programvarigheden.

7.1 XtraDry

Aktiver dette tilvalg for at forstærke tørringen.

XtraDry er et permanent tilvalg for alle andre programmer end ECO. Det aktiveres automatisk i næste programmer. Konfigurationen kan ændres när som helst.

Hver gang ECO slukkes XtraDry og er ikke nødvendig at vælge manuelt.

Aktivering af XtraDry deaktiverer TimeManager og omvendt.

Sådan aktiveres XtraDry

Tryk på Option, indtil kontrollampen tændes. Displayet viser den opdaterede programvarighed.

7.2 SprayZone

Tilvalget SprayZone giver de bedste opvaskeresultater for meget beskidte

genstande. Tilvalget fungerer i det beregnede område i den nederste kurv og sikrer det højeste vandtryk og den højeste temperatur.

FORSIGTIG!

Sørg for, at genstandene i SprayZone ikke blokerer den øverste spulearm.

Sådan aktiveres SprayZone

Tryk på Option, indtil kontrollampen tændes. Displayet viser den opdaterede programvarighed.

7.3 TimeManager

TimeManager gør det muligt at reducere varigheden af et valgt program med ca. 50%.

Dette tilvalg øger trykket og vandtemperaturen. Vaske- og tørrefaserne er kortere.

TimeManager er frakoblet som standard, men det kan aktiveres manuelt. Dette tilvalg kan ikke kombineres med XtraDry.

Sådan aktiveres TimeManager

Tryk på Option, indtil kontrollampen tændes. Displayet viser den opdaterede programvarighed.

8. F∅R F∅RSTE ANVENDELSE

1. Sørg for, at blødgøringsanlæggets aktuelle niveau svarer til vandforsyningens hårdhed. Hvis ikke, bør du justere niveauet for blødgøringsanlægget.

2. Fyld saltbeholderen.

3. Fyld beholderen til afspændingsmiddel.

4. Åbn for vandhanen.

5. Start et program for at fjerne evt. rester fra fabrikationen, der stadigvæk kan befinde sig i apparatet. Brug ikke opvaskemiddel, og fyld ikke noget i kurvene.

Efter du har startet et program, kan det tage op til 5 minutter, før apparatet har opladet resinen i blødgøringsanlægget.

Det ser ud til, at maskinen ikke virker. Opvaskefasen starter først, när denne procedure er afsluttet. Proceduren gentages periodisk.

8.1 Saltbeholderen

FORSIGTIG!

Brug groft salt, der kun er beregnet til opvaskemaskiner. Fint salt øger risikoen for korrosion.

Saltet bruges til at gøre blødgøringsanlægget klar til drift og til at sikre gode opvaskeresultater i daglig brug.

Sådan fyldes saltbeholderen

1. Drej hætten på saltbeholderen mod uret, og fjern den.
2. Hæld en liter vand i saltbeholderen (kun første gang).

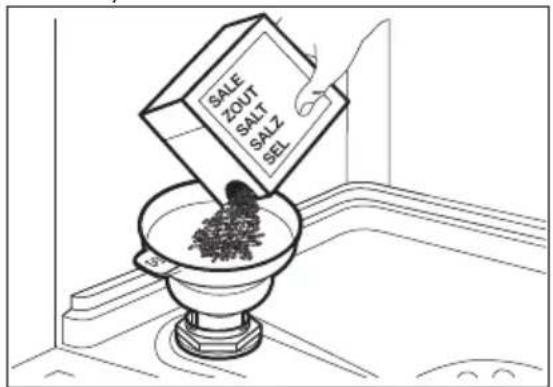

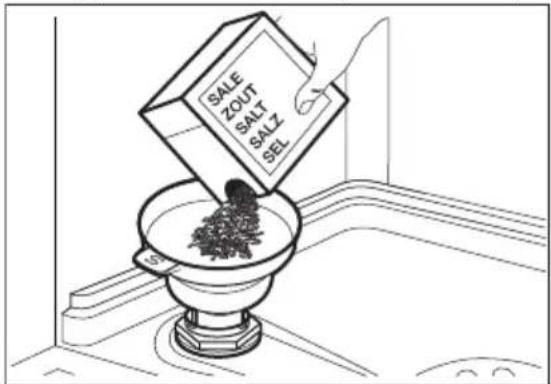

3. Fyld saltbeholderen med opvaskemaskinesalt (indtil den er fuld).

SALE ZOUT SALT SALZ SEL

1. Ryst forsigtigt tragten i dens håndtag for at få de sidste korn indeni.

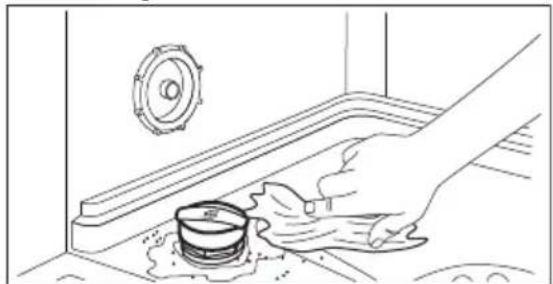

2. Fjern saltet rundt om saltbeholderens åbning.

1. Drej hætten på saltbeholderen med uret for at lukke saltbeholderen.

FORSIGTIG!

Der kan løbe vand og salt ud af saltbeholderen, når du fylder den. Start øjeblikkeligt et program, efter du har fyldt saltbeholderen, for at forhindre korrosion.

8.2 Sådan fyldes beholderen til afspændingsmiddel

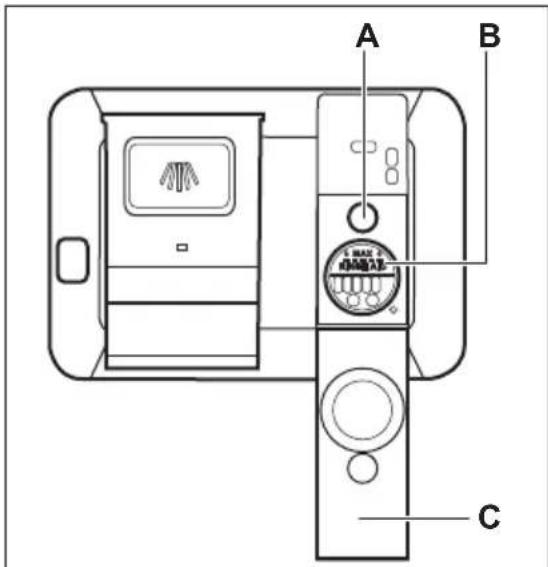

A B C

FORSIGTIG!

Brug kun afspændingsmiddel beregnet til opvaskemaskiner.

1. Åbn låget (C).
2. Fyld beholderen (B), indtil afspændingsmidlet når mærket "MAX".
3. Tør spildt afspændingsmiddel op med en sugende klud, så der ikke dannes for meget skum.
4. Luk lågen. Sørg for, at låget låses på plads.

Påfyld afspændingsmiddel i beholderen til afspændingsmiddel, när indikatorvinduet (A) bliver gennemsigtigt.

Hvis du bruger multitabs, og tørringen er tilfredsstillende, kan angivelsen af påfyldning af afspændingsmiddel frakobles.

Vi anbefaler altid at bruge afspændingsmiddel for at få en bedre tørring, også kombineret med multitabs, der indeholder afspændingsmiddel.

9. DAGLIG BRUG

1. Åbn for vandhanen.
2. Tryk på tænd-/sluk-knappen for at aktivere apparatet.
   Se efter, at apparatet står i tilstanden for programvalg.
3. Påfyld saltbeholderen, hvis lampen for salt er tændt.
4. Fyld beholderen til afspændingsmiddel, hvis lampen for afspændingsmiddel lyser.
5. Fyld kurvene.
6. Påfyld opvaskemiddel.
7. Vælg og start et program, der er velegnet til opvaskens art og graden af snavs.

9.1 Brug af opvaskemiddel

1. Tryk på udløserknappen (A) for at åbne låget (C).

2. Fyld opvaskemiddel i form af pulver eller tabletter i rummet til opvaskemiddel (B).

3. Hvis opvaskeprogrammet har et trin med forvask, anbringes en lille mængde opvaskemiddel på den inderste del af apparatets låge.
4. Luk lågen. Sørg for, at låget låses på plads.

9.2 Indstilling og start af et program

Starte et program

1. Tryk på tænd-/sluk-knappen for at aktivere apparatet. Se efter, at apparatet står i tilstanden for programvalg, og at lågen er lukket.
2. Tryk på Program gentagne gange, indtil kontrollampen for det ønskede program er tændt.
   Displayet viser programmets varighed.
3. Indstil de relevante tilvalg.
4. Tryk på Start for at starte programmet.
5. Kontrollampen for det igangværende programtrin tændes.
6. Programmets varighed begynder at gå ned i trin af 1 minut.

Start af et program med senere start

1. Indstil et program.

2. Tryk på Delay gentagne gange, indtil displayet viser den ønskede udskydelse (fra 1-24 timer).

3. Tryk på Start for at starte nedtællingen.

- Kontrollampen for trendes.

- Uret tæller ned i timer. Den sidste time vises i minutter.

Når nedtællingen er færdig, starter programmet, og lampen for det igangværende programtrin lyser.

Kontrollampen er slukket.

Annullering af den senere start, mens nedtællingen er i gang

Når du annullerer udskudt start, skal du indstille programmet og tilvalgene igen.

Tryk på Delay og Options og hold dem nede samtidigt, indtil apparatet er i tilstanden for programvalg.

Annullering af program

Tryk, og hold samtidigt på Delay og Options, indtil apparatet er i tilstanden for programvalg.

Sørg for, at der er opvaskemiddel i beholderen til opvaskemiddel, inden der startes et nyt program.

Åbning af lågen, mens apparatet er i gang

Hvis du åbner lågen, mens et program er i gang, stopper apparatet. Det kan

10. RÅD OG TIPS

10.1 Generel

Følgende tips vil sikre optimale rengørings- og tørreresultater i den daglige brug samt hjælpe med at beskytte miljøet.

• Bortskaf madrester fra servicet sammen med køkkenaffaldet.
• Forskyl ikke service i hånden. Når det er nødvendigt, kan du bruge programmet til forskyl (hvis tilgængeligt) eller vælge et program med en forskylningsfase.
• Brug altid hele kurveområdet.

påvirke energiforbruget og programmets varighed. Efter du har lukket lågen, fortsætter apparatet fra det sted, hvor det blev afbrudt.

Hvis lågen er åben i mere end 30 sekunder under tørrefasen, afsluttes det igangværende program. Det sker ikke, hvis lågen åbnes af AirDry-funktionen.

Programslut

Når programmet er færdigt, viser displayet 0:00.

Alle knapper er inaktive, bortset fra tænd/sluk-knappen.

1. Tryk på tænd/sluk-knappen, eller vent på, at Auto Off-funktionen slukker apparatet automatisk. Hvis du åbner lugen, inden Auto Off aktiveres, slukkes apparatet automatisk.

2. Luk for vandhanen.

Auto Off-funktionen

Denne funktion mindsker energiforbruget ved automatisk at slukke for apparatet, när det ikke er i drift.

Funktion går i gang:

• 5 minutter efter programmets afslutning.

• Efter 5 minutter, hvis programmet ikke er gået i gang.

• Når du fylder apparatet, skal du sikre dig, at alt servicet kan nås fuldstændigt og vaskes af det vand, der kommer ud af spulearmdyserne. Sørg for, at genstandene ikke rører eller dækker hinanden.

• Du kan bruge opvaskemiddel, afspændingsmiddel og salt separat, eller du kan bruge multitabs (f.eks. "3-i-1", "4-i-1", "Alt-i-1"). Følg vejledningen på pakken.
• Vælg programmet alt efter typen af opvask og graden af snavs. Med programmet ECO får du den mest

effektive brug af vand og energiforbrug til service og bestik med normalt snavs.

10.2 Brug af salt, afspændingsmiddel og opvaskemiddel

• Brug kun salt, afspændingsmiddel og opvaskemiddel beregnet til opvaskemaskine. Andre produkter kan beskadige apparatet.
• I områder med hårdt og meget hårdt vand anbefaler vi at bruge almindeligt opvaskemiddel (pulver, gelé, tabletter uden ekstra midler), afspændingsmiddel og salt separat for at opnå optimale rengørings- og tørreresultater.
• Opvasketabletter opløses ikke helt ved korte programmer. Det anbefales, at du benytter opvasketabletterne til lange programmer for at undgå rester af opvaskemidler på bordservicet.
• Brug ikke mere end den angivne mængde opvaskemiddel. Se anvisningerne på opvaskemidlets emballage.

10.3 Gør følgende, hvis du ønsker at holde op med at bruge multitabletter

Udfør følgende trin, inden du starter med at bruge separat opvaskemiddel, salt og afspændingsmiddel:

1. Indstil det højeste niveau for blødgøringsanlæg.
2. Sørg for, at saltbeholderen og beholderen til afspændingsmiddel er fuld.
3. Start det korteste program med en skyllefase. Tilsæt ikke opvaskemiddel, og fyld ikke noget i kurvene.
4. Justér blødgøringsanlægget til det lokale vands hårdhedsgrad, när programmet er slut.
5. Justér doseringen af afspændingsmiddel.
6. Aktivér meddelelse om tom beholder til afspændingsmiddel.

10.4 Fyldning af kurvene

• Fyld kun opvaskemaskinen med service/bestik/glas og andre dele, som tåler maskinopvask.
• Vask ikke genstande af træ, horn, aluminium, tin og kobber i opvaskemaskinen.
• Vask ikke ting i opvaskemaskinen, som kan opsuge vand (svampe, klude).
• Fjern store madrester fra tallerkener.
• Læg kogegrej med fastbrændt mad i blød, inden det vaskes i apparatet.
• Stil hule ting (f.eks. kopper, glas og gryder) med åbningen nedad.
• Sørg for, at glas ikke rører hinanden.
• Læg de lette ting i øverste kurv. Sørg for, at tingene ikke kan flytte sig frit.
• Læg bestik og små ting i bestikkurven.
• Sørg for, at spulearmene kan bevæge sig frit, før du starter et opvaskeprogram.

10.5 Før programmet startes

Kontroller, at:

• Filtrene er rene og korrekt sat i.
• Hætten til saltbeholderen er spændt.
• Spulearmene ikke er tilstoppet.
• Der er filtersalt og afspændingsmiddel (medmindre du bruger multitabletter).
• Genstandene er lagt korrekt i kurvene.
• Det valgte program passer til opvaskens art og graden af snavs.
• Der anvendes den rette mængde opvaskemiddel.

10.6 Tømning af kurvene

1. Lad servicet køle af, før du tager det ud af maskinen. Varme genstande beskadiges nemt.
2. Tøm først nederste kurv og derefter øverste kurv.

Ved programslut kan der stadigvæk være vand tilbage på siderne af apparatet og på lågen.

11. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Tilsmudsede filtre og tilstoppede spulearme forringer vaskeresultaterne. Kontrollér dem jævnligt og rengør dem, om nødvendigt.

11.1 Rengøring af filtre

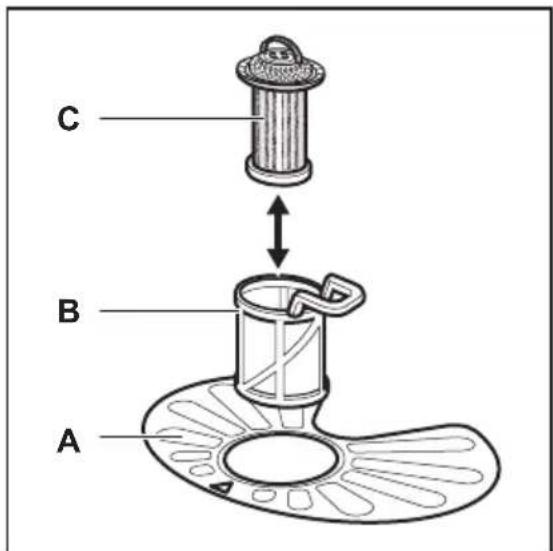

Filtersystemet består af 3 dele.

C B A

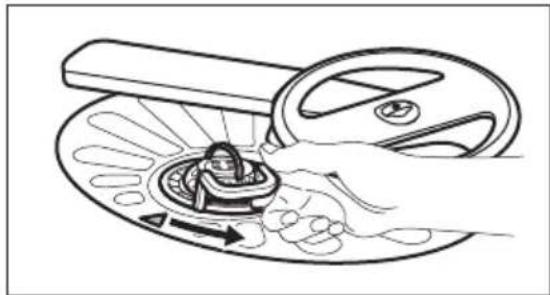

1. Drej filteret (B) mod uret, og tag det ud.

1. Tag filteret (C) ud af filteret (B).

2. Tag det flade filter (A) ud.

1. Sørg for, at der ikke er madrester eller snavs i eller omkring bundkarrets kant.

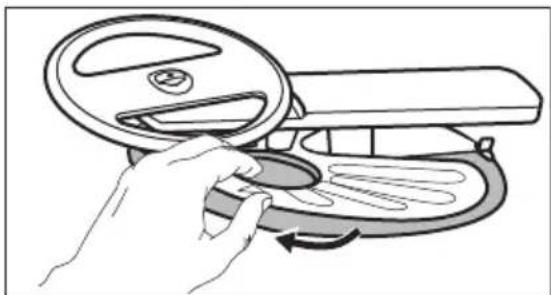

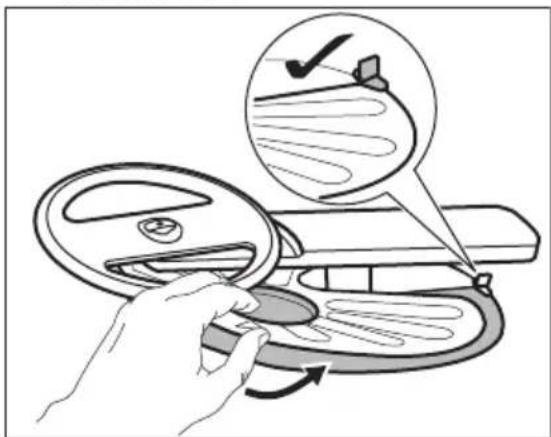

2. Sæt det flade filter (A) på plads. Sørg for, at det sidder korrekt fast under de 2 skinner.

1. Saml filtrene (B) og (C).

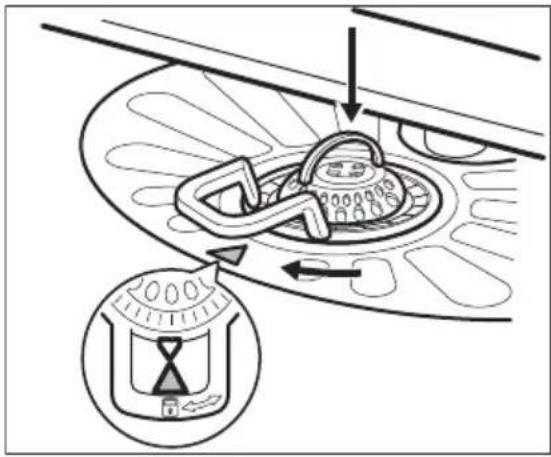

2. Sæt filteret (B) på plads i det flade filter (A). Drej det med uret, indtil det klikker på plads.

Hvis filtrene sidder forkert, kan det give dårlige opvaskeresultater og beskadige apparatet.

11.2 Rengøring af den øverste spulearm

Vi anbefaler, at du regelmæssigt rengør den øverste spulearm for at undgå, at snavs stopper hullerne til.

Tilstoppede huller kan resultere i utilfredsstillende opvaskeresultater.

1. Træk den øverste kurv ud.

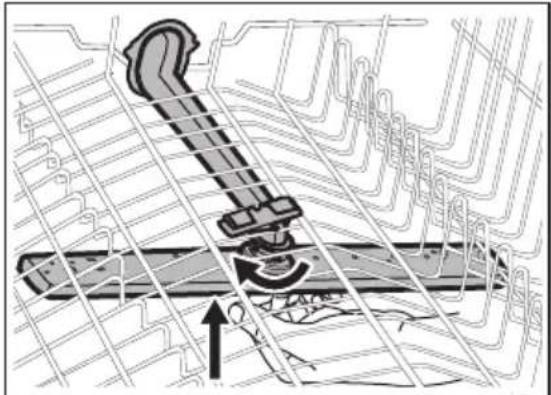

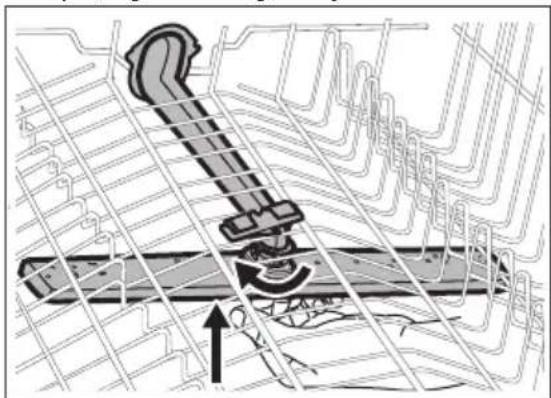

2. For at koble spulearmen fra kurven skal du trykke spulearmen opad i den retning, som angives af den nederste pil, og samtidigt dreje den med uret.

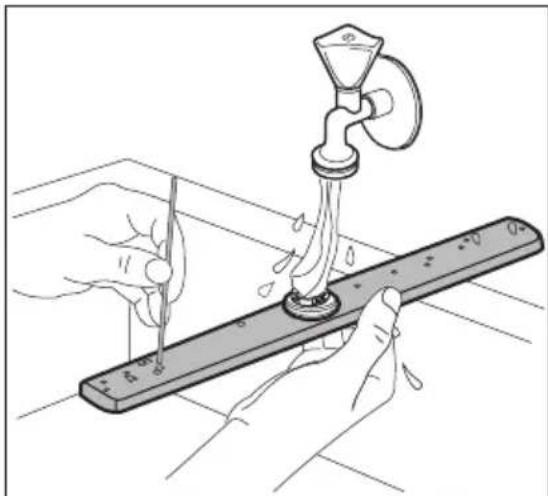

1. Skyl spulearmen under rindende vand. Brug et tyndt og spidst redskab, som f.eks. en tandstikker, til at fjerne partikler af snavs fra hullerne.

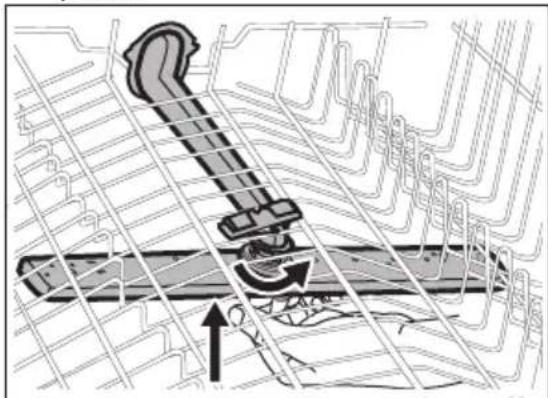

1. For at koble spulearmen tilbage på kurven skal du trykke spulearmen opad i den retning, som angives af den nederste pil, og samtidigt dreje den mod uret, indtil den klikker på plads.

11.3 Udvendig rengøring

• Rengør apparatet med en fugtig, blød klud.
• Brug kun et neutralt rengøringsmiddel.
• Brug ikke slibende midler, skuresvampe eller opløsningsmidler.

11.4 Indvendig rengøring

• Rengør apparatet omhyggeligt, herunder lågens gummipakning, med en blød og fugtig klud.
• Brug et rengøringsprodukt, der er specifikt beregnet til opvaskemaskiner mindst hver anden måned for at bevare dit apparats ydeevne. Følg omhyggeligt anvisningerne på produktets emballage.

• Brug -programmet for optimale rengøringsresultater.

• Brug ikke slibende midler, skuresvampe eller opløsningsmidler, skarpe redskaber, stærke kemikalier, skurepulver eller opløsningsmidler.

• Regelmæssig brug af programmer af kort varighed kan få fedt og kalk til at

hobe sig op indvendigt i apparatet. Kør programmer af lang varighed mindst to gange om måneden for at forhindre ophobningen.

12. FEJLFINDING

ADVARSEL!

Forkert reparation af apparat kan udgøre en fare for brugerens sikkerhed. Eventuelle reparationer skal udføres af kvalificeret personale.

nødvendigt at kontakte et autoriseret servicecenter.

Se ovenstående tabel for oplysninger om mulige problemer.

Ved visse fejlfunktioner viser displayet en alarmkode.

Størstedelen af de problemer, der kan opstå, kan løses, uden at det er

Problem og alarmkode Mulig årsag og løsning
Du kan ikke tænde for ap- paratet.	Sørg for, at netstikket er sat rigtigt i stikkontakten.Kontrollér, at der ikke er sprunget en sikring i sik- ringsdåsen.
Programmet starter ikke.	Kontrollér, at apparatets låge er lukket.Tryk på Start.Hvis den udskudte start er indstillet, kan du annullere indstillingen eller vente på, at nedtællingen er færdig.Apparatet genoplader resinet i vandets blødgørings- anlæg. Det kan tage ca. 5 minutter.
Apparatet fyldes ikke med vand.Displayet viser, eller,11.	Kontrollér, at der åbnet for vandhanen.Sørg for, at vandtrykket ikke er for lavt. Kontakt det lokale vandværk for at få disse oplysninger.Kontroller, at vandhanen ikke er tilstoppet.Sørg for, at filteret i tilløbsslangen ikke er tilstoppet.Kontrollér, at tilløbsslangen ikke er knækket eller bøjet.
Apparatet tømmer ikke vandet ud.Displayet viser,20	Kontrollér, at vaskens vandlås ikke er tilstoppet.Sørg for, at filteret i afløbsslangen ikke er tilstoppet.Kontrollér, at det indvendige filtersystem ikke er til- stoppet.Kontrollér, at afløbsslangen ikke er knækket eller bøjet.
Overløbssikringen er ble- vet udløst.Displayet viser,30	Luk for vandhanen, og kontakt et autoriseret service- center.
Apparatet stopper og star- ter flere gange under drift.	Det er normalt. Det giver optimale rengøringsresulta- ter og energibesparelser.
Programmet varer for længe.	Hvis den udskudte start er indstillet, kan du annullere den eller vente på, at nedtællingen er færdig.Aktivér TimeManager-tilvalget for at reducere programmets varighed.Aktivering af tilvalg kan øge programmets varighed.
Den resterende tid på displayet øges og springer næsten hen til slutningen af programvarigheden.	Dette er ikke en fejl. Apparatet fungerer korrekt.
Lille lækage fra apparatets låge.	Apparatet er ikke i vater. Løsn eller stram de justerbare ben (hvis relevant).Apparatets låge står ikke centralt på karret. Indstil det bageste ben (hvis relevant).
Apparatets låge er svær at lukke.	Apparatet er ikke i vater. Løsn eller stram de justerbare ben (hvis relevant).Dele af bordservicet stikker ud fra kurvene.
Raslende eller bankende lyde indvendigt fra apparatet.	Bordservicet ligger ikke ordentligt i kurvene. Se brochuren til fyldning af kurve.Sørg for, at spulearmene kan rotere frit.
Apparatet udløser afbrydren.	Strømstyrken er utilstrækkelig til at forsyne alle anvendte apparater samtidigt. Kontrollér kontaktstrømstyrken og målerens kapacitet eller sluk for et af de anvendte apparater.Intern elektrisk fejl i apparatet. Kontakt et autoriseret servicecenter.

et autoriseret servicecenter, hvis problemet opstår igen.

Kontakt et autoriseret servicecenter i forbindelse med alarmkoder, der ikke er beskrevet i tabellen.

Når du har kontrolleret apparatet, skal du slukke og tænde for apparatet. Kontakt

12.1 Opvaske- og tørringsresultaterne er utilfredsstillende

Fejl Mulig årsag og løsning
Dårlig opvask.	Se "Daglig brug", "Råd og tips" og brochuren til fyldning af kurv.Brug mere intensive opvaskeprogrammer.Aktivér SprayZone-tilvalget for at vaske meget be-skidte genstande.Rengør spulearmens dyser og filter. Se "Vedlige-holdelse og rengøring".
Dårlig tørring. • Bordservice blev efterladt for længe i det lukkede apparat.Der er intet afspændingsmiddel, eller der er ikke blevet doseret nok afspændingsmiddel. Indstil beholderen til afspændingsmiddel til et højere niveau.Det kan være nødvendigt at tørre plastikgenstande med et viskestykke.Aktivér tilvalget XtraDry og indstil AirDry for at opnå den bedste tørring.Vi anbefaler altid at bruge afspændingsmiddel, selv sammen med multitabletter.
Der er hvidlige striber eller en blålig belægning på glas og service.	• Der er for meget afspændingsmiddel. Sæt afspændingsmiddelniveauet til et lavere niveau.• Der er for meget opvaskemiddel.
Der er pletter og tørre vanddråber på glas og tallerke-ner.	• Der er for lidt afspændingsmiddel. Sæt afspændingsmiddelniveauet til et højere niveau.• Det kan skyldes kvaliteten af afspændingsmidlet.
Tallerkenerne er våde. • Aktivér tilvalget XtraDry og indstil AirDry for at opnå den bedste tørring.Programmet har ikke en tørrefase eller har en tørrefase med lav temperatur.Beholderen til afspændingsmiddel er tom.Det kan skyldes kvaliteten af afspændingsmidlet.Det kan skyldes kvaliteten af multitabletterne. Prøv et andet mærke eller aktiver beholderen til afspændingsmidlet og brug afspændingsmidlet sammen med multitabletterne.
Apparatets inderside er våd. • Det er ikke en fejl i apparatet. Fugtig luft kondense-rer på apparatsiderne.
Usædvanlig skum under op-vask.	• Brug opvaskemiddel beregnet til opvaskemaskiner.• Der er en lækage i beholderen til afspændingsmid-del. Kontakt et autoriseret servicecenter.
Spor af rust på bestik. • Der er for meget salt i det vand, der bruges til op-vask. Se "Blødgøringsanlægget".Bestik af sølv og rustfrit stål blev anbragt sammen. Undgå at placere genstande af sølv og rustfrit stål i nærheden af hinanden.
Der er rester af opvaskemid-del i beholderen i slutningen af programmet.	• Opvasketabletten sad fast i beholderen og blev derfor ikke helt opløst.Vand kan ikke vaske opvaskemiddel væk fra behol-deren. Sørg for, at spulearmene ikke er blokeret el-ler tilstoppet.Sørg for, at genstandene i kurvene ikke forhindrer låget på beholderen til opvaskemiddel i at blive åb-net.
Lugte i apparatet. • Se "Indvendig rengøring".Start -programmet med en afkalker eller et ren-gøringsprodukt beregnet til opvaskemaskiner.
Kalkaflejringer på bordservice, på karret og på lågensinderside.	Saltniveauet er lavt, kontroller påfyldningslampen.Hætten til saltbeholderen er løs.Vandet fra hanen er hårdt. Se "Blødgringsanlægget".Brug salt og indstil regenerering af vandets blødgringsanlæg, selv når der anvendes multitabs. Se "Blødgringsanlægget".Start -programmet med et rengøringsprodukt beregnet til opvaskemaskiner.Se "Indvendig rengøring".Prøv et andet opvaskemiddel.Kontakt producenten af opvaskemidlet.
Mat, affarvet eller krakeleretbordservice.	Sørg for, at det kun er genstande, som kan komme i opvaskemaskine, der bliver vasket i apparatet.Fyld og tøm kurven forsigtigt. Se brochuren til fyld-ning af kurve.Læg de sarte ting i øverste kurv.

Mål Bredde/højde/dybde (mm) 596 / 818-878 / 580
Tilslutning, el 1)	Spænding (V) 200 - 240
	Frekvens (Hz) 50 / 60
Vandforsyningens tryk bar (minimum og maksimum) 0.5 - 8
Vandtilførsel	Koldt vand eller varmt vand 2) maks. 60 °C
Kapacitet Antal kuverter 13
Strømforbrug Tændt funktion (W) 5.0
Strømforbrug Slukket funktion (W) 0.10

1) Se typeskiltet for andre værdier.

2) Hvis det varme vand leveres af alternativ energikilde (f.eks. solfangere, vindenergi), bruges tilslutning til varmt vand for at spare på energien.

14. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater.

Kasser ikke apparater, der er mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

INNHOLD

1. SIKKERHETSINFORMASJON....26
2. SIKKERHETSANVISNINGER.... 27
3. PRODUKTBESKRIVELSE 29
4. BETJENINGSPANEL.... 30
5. PROGRAMMER....31
6. INNSTILLINGER....32
7. ALTERNATIVER....35
8. F∅R F∅RSTEGANGS BRUK....36
9. DAGLIG BRUK 37
10. RÅD OG TIPS....39
11. STELL OG RENGJ∅RING....40
12. FEILS∅KING....43
13. TEKNISKE DATA.... 46

VI TENKER PÅ DEG

Velkommen til Electrolux.

- Barn yngre enn 3 år må holdes på avstand hvis de ikke er under tilsyn hele tiden.

- Produktets spesifikasjoner må ikke endres.

- Driftsvanntrykket (minimum og maksimum) må være mellom 0.5 (0.05) / 8 (0.8) bar (MPa)

• Overhold maksimalt antall 13 kuverter.

- Produktet skal kobles til vannforsyningen med det nye medfølgende slangesettet. Gamle slangesett må ikke brukes på nytt.

2. SIKKERHETSANVISNINGER

2.1 Installasjon

ADVARSEL!

Bare en kvalifisert person må montere dette produktet.

ECO AUTO , og blinker og displayet er tomt.

6.2 Vannhardheten

Vannmykneren fjerner mineraler fra vannforsyningen, som ellers ville ha skadelig effekt på vaskeresultatene og produktet.

AirDry aktiveres automatisk på alle programmene, bortsett fra (nvis aktuelt).

aktiveres hver gang før du starter et program.

kompatible med hverandre.

Hvis du velger alternativer som ikke er kompatible, så vil produktet automatisk deaktivere ett eller flere av dem. Bare indikatorene for alternativene som fortsatt er aktive er på.

1. Trykk inn og hold Programs og Delay inne samtidig til indikatorene på program og tilvalg blinker i et par sekunder.

Slik stiller du inn MyFavourite-programmet

Hvordan slå på XtraDry

Hvordan slå på SprayZone

Trykk på Option til indikatoren tennes.

8. F∅R F∅RSTEGANGS BRUK

Hvordan slå på TimeManager

Hvordan fyller du saltbeholderen

1. Drei lokket på saltbeholderen mot klokken og fjern det.
2. Fyll 1 liter vann i saltbeholderen (kun første gang).
3. Fyll saltbeholderen med oppvaskmaskinsalt (til den er full).

SALE ZOUT SALT SALZ SEL

8.2 Hvordan fylle skyllemiddelbeholderen

A B C

FORSIKTIG!

Bruk kun skyllemiddel som er beregnet for oppvaskmaskiner.

Alle knapper er inaktive unntatt på-/avknappen.

1. Trykk på av/på-knappen eller vent til Auto Off-funksjonen deaktiverer produktet automatisk.

10. RÅD OG TIPS

10.1 Generelt

Tette hull kan føre til utilfredsstillende vaskeresultater.

1. Trekk ut den øvre kurven.
2. For å fjerne spylearmen fra kurven, trykker du den oppover i den nederste pilens retning og vriir den samtidig med klokken.
