BRUGSANVISNING 89022 Scandinavia Garden

DA - © 2005 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

NO -©2005 HP Værktøj A/S

SV -© 2005 HP Værktøj A/S

FI -© 2005 HP Værktøj A/S

EN -© 2005 HP Værktøj A/S

DE -© 2005 HP Værktøj A/S

For at du kan få mest mulig glæde af din nye sneslynge, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager sneslyngen i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om sneslyngens funktioner.

Sneslyngens kompakte design gør, at du kan køre let og uhindret med den. Med et enkelt greb er det let at indstille sneens udkastningsretning og -vinkel.

Sneslyngen kan kun startes, när du trykker på to knapper samtidigt, hvilket er af stor betydning for sikkerheden.

Da sneslyngen drives af en elmotor, støjer den meget mindre end en tilsvarende model med benzinmotor. Derfor generer du ikke naboerne i kvarteret, når du rydder sne!

Anvendelsesområder

Sneslyngen er beregnet til privat brug og kan f.eks. bruges til snerydning ved og omkring huset samt på fortove og stier.

Særlige sikkerhedsregler

Pas på elektrisk stød! Når du bruger sneslyngen, må du ikke samtidigt berøre genstande med jordforbindelse.

Bær egnet påklædning ved snerydning med sneslyngen. Sørg for et godt fodfæste, og hold fast om grebet!

Hold øje med underlaget. Vær opmærksom på underlagets og sneens beskaffenhed, så du undgår at falde.

Hold hænder, fødder og hoved væk fra sneslyngens roterende del og sneudkastet, når sneslyngen er i gang.

Under arbejde med sneslyngen skal du være opmærksom på omgivelserne. Hold hele tiden øje med personer og deres bevægelsesretning samt vinduer, biler og forhindringer i nærheden. Vær opmærksom på eventuelle sten eller andre genstande i sneen, så du undgår, at de slynges ud og eventuelt rammer en person. Hold en afstand til dyr, andre personer og især børn på mindst 10 meter, når du bruger sneslyngen.

Når du skubber eller trækker sneslyngen, bør ledningen følge med samtidigt; træk IKKE hårdt i ledningen.

Sørg for at afhjælpe eventuelle fejl og uregelmæssigheder, inden du starter sneslyngen.

Sørg for daglig pleje og vedligeholdelse af sneslyngen. Kontrollér især alle dele af gummi, da disse dele - hvis de er beskadigede - øger motorens belastning og mindsker den mekaniske kraft. For at undgå skader eller uheld skal du prøvekøre sneslyngen for at sikre, at alt er i orden, efter at du har udskiftet dele, eller når du starter sneslyngen allerførste gang.

Brug sneslyngen i nøje overensstemmelse med oplysningerne i afsnittet Tekniske specifikationer; belast IKKE sneslyngen mekanisk ud over det angivne område. Overbelastning kan umiddelbart resultere i motorskade.

Hvis du bemærker, at sneslyngen kører ustabilt, eller du hører unormale lyde, skal du straks standse sneslyngen, afbryde strømmen og kontakte forhandleren.

Overhold de lokale love og regler mht. støjemission og miljøbeskyttelse. Tag hensyn til naboerne, og vælg et tidspunkt på dagen til at rydde sne, hvor det er mindst generende.

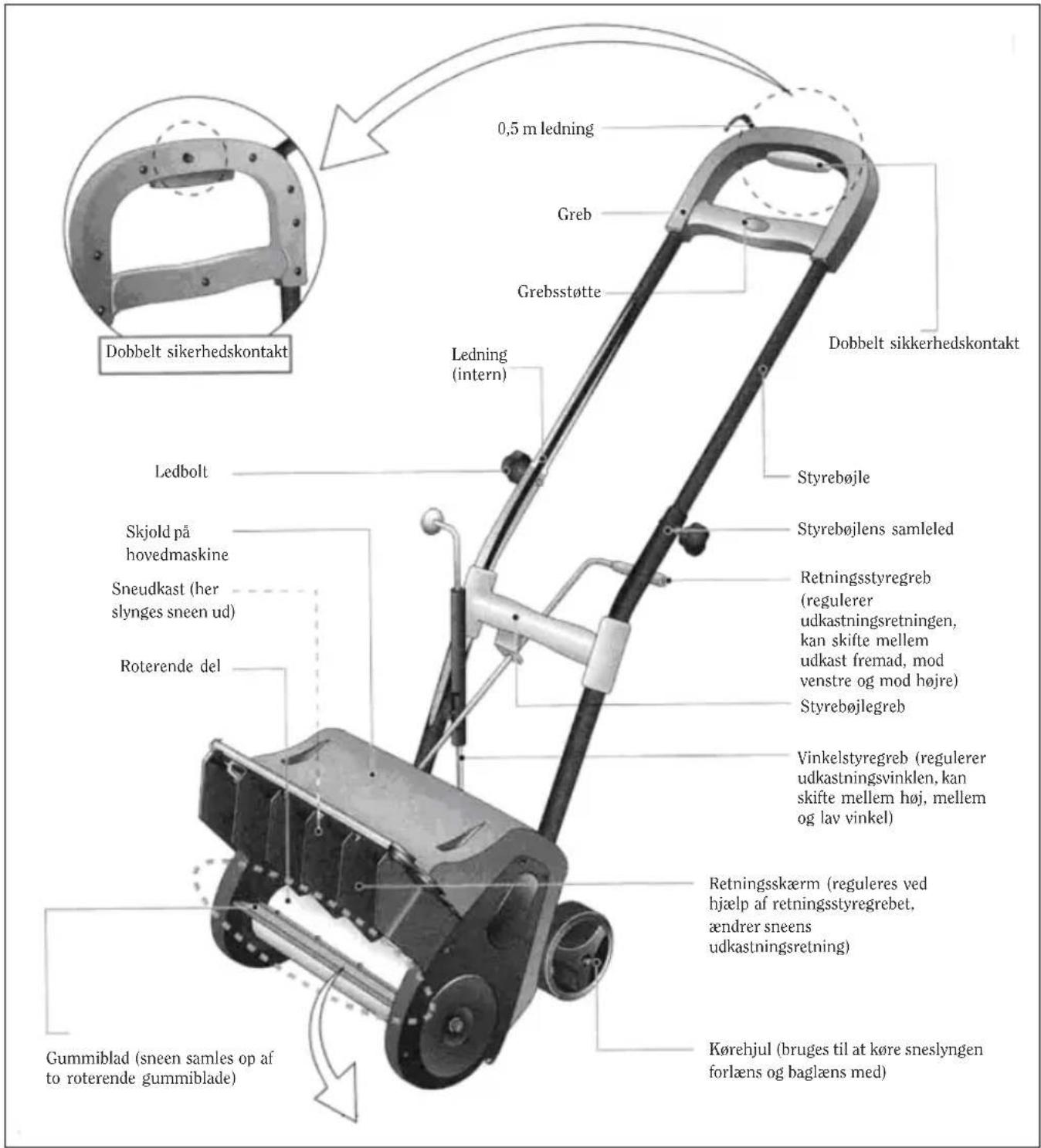

Sneslyngens dele

BRUGSANVISNING

BRUGSANVISNING

Samling

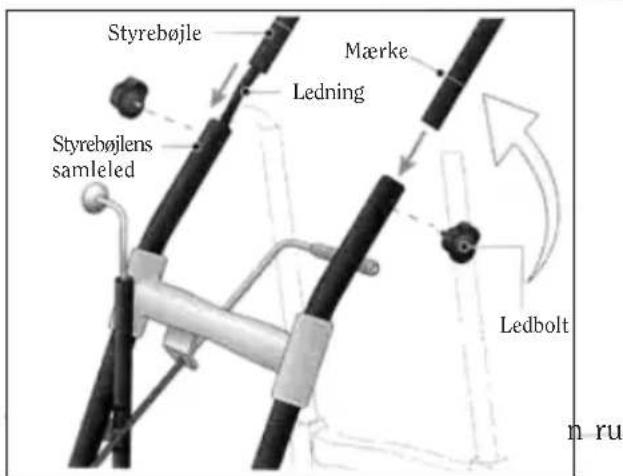

Sæt øverste del af styrebøjlen ned i styrebøjlens samleled. Før den ikke længere ned end til mærket.

Spænd samlingen ved hjælp af ledbolten, når du har sat den øverste del af styrebøjlen på.

Bemærk! Pas på, du ikke beskadiger den interne ledning under samlingen.

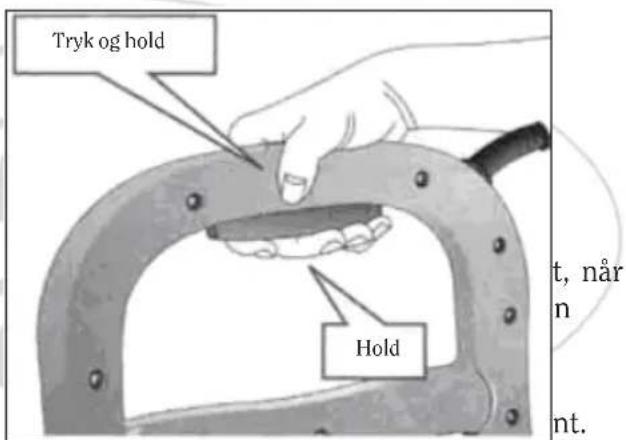

Hold begge sikkerhedskontakter nede samtidigt, så sneslyngen starter.

Hvis du ikke trykker på de to kontakter samtidigt og holder dem inde, vil sneslyngen ikke starte; heller ikke selv om ledningen er korrekt tilsluttet. Sneslyngen kan kun starte, när de to kontakter trykkes ind samtidigt.

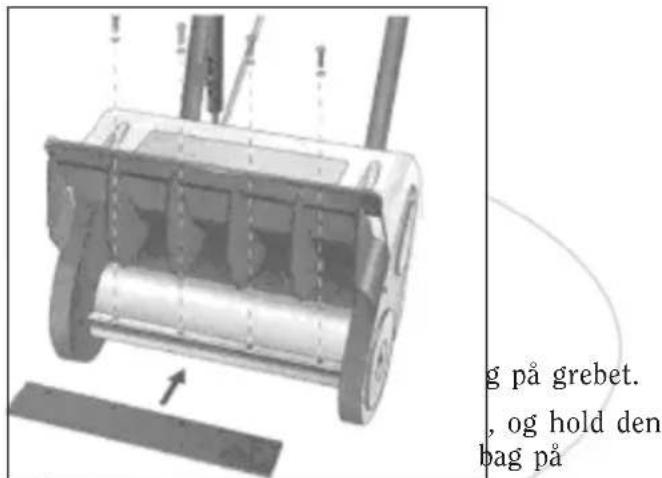

Sæt skruerne i hullerne, og spænd dem fast.

Monter det andet gummiblad på samme måde.

Vigtig information om gummibladene

Vær opmærksom på, at der er forskel på, hvilken side der vender opad og nedad. Den glatte og blanke side skal vende opad, og den ru side skal vende nedad. Husk dette, når du monterer bladene.

Hjælp IKKE motoren med at køre rundt manuelt. Det kan beskadige motoren.

Ændring af sneens udkastningsvinkel

Tag godt fat i håndtagene på stellet, og skub

BRUGSANVISNING

maskinen ned mod jorden, mens du flytter forskydningsåbningen til den ønskede position. Skub håndtagene ind, og lås dem, när justeringen er foretaget. Af hensyn til sikkerheden og for at

undgå ulykker skal du advare eventuelle kørende eller gående trafikanter i nærheden, inden du skifter udkastningsvinkel for sneslyngen..

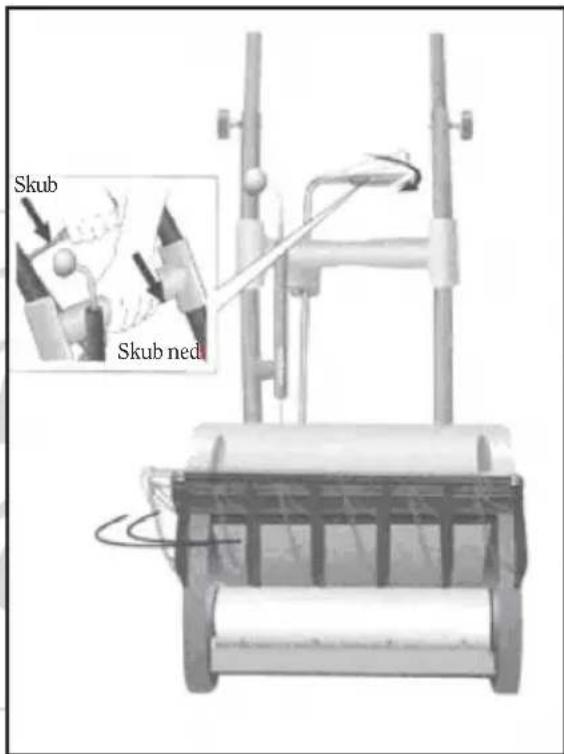

Ændring af sneens udkastningsretning

Hold godt fat i håndtagene på stellet, og skub maskinen ned mod jorden. Skub retningshåndtaget lidt nedad, og drej det i den forvente udkastningsretning.

Skub retningshåndtaget lidt nedad, og drej det til midterpositionen, så pladerne flyttes ind mod midten.

Skub retningshåndtaget lidt nedad, og drej det nedad, så pladerne flyttes mod venstre.

Ændring til sneudkast til højre

Skub retningshåndtaget lidt nedad, og drej det opad, så pladerne flyttes mod højre. Hvis du under arbejdet skal kontrollere for eller fjerne ophobede sneklumper, skal du huske at slukke på kontakten og trække ledningen ud. I modsat fald kan du komme til at starte sneslyngen utilsigtet, hvilket kan medføre alvorlige personskader personskader.

Vedligeholdelse

Før du kontrollerer, vedligeholder og rengør sneslyngen, skal du slukke på kontakten og trække netstikket ud. Vent med at udføre disse arbejdsopgaver, indtil den roterende aksel er standset helt.

BRUGSANVISNING

For at forebygge mekaniske fejl bør du pleje og vedligeholde sneslyngen før og efter vintersæsonen.

Gummibladene på den roterende aksel er sliddele og skal udskiftes jævnligt. Kontrollér altid gummibladene for slitage, skader eller ældning.

Opbevaring

Når sneslyngen ikke er i brug, skal du opbevare

Strømstyrke 8 A

Maks. udkastningslængde/-højde Ca. 9 m / 2 m

Snerydningskapacitet Maks. ca. 720 m2/h

Mål L 420 x B 440 x H 640 mm

Tomgang/omdrejningstal 30 min/1960 o/min (ubelastet)

Pakkemål Ca. L 630 x B 440 x H 640mm

Kabellængde 0,5 m

Vægt Maskine: 10 kg

Kabel: 1,4 kg

Afbryder Dobbelt sikkerhedskontakt

Sneudkastningsvinkler og -retninger 3 vinkler: høj, mellem, lav

den tørt, beskyttet og utilgængelig for børn.

Tekniske specifikationer

Spænding

230 V 50 Hz

Maks. udkastningshastighed

Ca. 40 m/s

3 retninger: mod venstre, fremad, mod højre

Bemærk! Da sne har meget forskellig karakter, kan de faktiske specifikationer afvige fra tabellens. Husk at afbryde strømmen og tage stikket ud af stikkontakten, inden du kontrollerer sneslyngen eller fjerner fastklampet sne under maskinen. I modsat fald kan maskinen blive startet ved et uheld og forårsage alvorlig personskade. Skub IKKE maskinen for hårdt under brug, og overbelast den ikke. Vær altid opmærksom på fodgængere, cyklister, biler, døre, vinduer og andre genstande i nærheden af sneslyngen. Sneen kan indeholde småsten, der kan blive slynget op og forårsage personskade. Det anbefales, at du fjerner disse småsten inden brug.

FEJLFINDING

Symptom

Kontrollér

BRUGSANVISNING

Sneslyngen starter ikke. - At netstikket er tilsluttet korrekt.

	- At du brüger den dombelte sikkerneuskontakt korrekt.- At forlængerledningen opfylder kravene.
Sneslyngen har nedsat funktion	- At den roterende aksel ikke er blokeret af sne eller fremmedlegemer.- At spændingen er korrekt.- At forlængerledningen opfylder kravene.- At gummibladene ikke er nedslidte.
Der høres unormale lyde - At drivremmen er monteret korrekt og er intakt.fra sneslyngen. - At monteringsskruerne til gummibladene er fastspændt.- At gummibladene er monteret korrekt.- At den roterende aksel ikke er blokeret af sne eller fremmedlegemer.
Sneslyngen går pludseligt i stå.	- At den roterende aksel ikke er blokeret af sne eller fremmedlegemer.- At netstikket er tilsluttet korrekt.- At drivremmen er monteret korrekt og er intakt.- At motoren ikke er beskadiget.
Sneens udkastningsretning - At kan ikke indstilles.	vinkelstyregrebet er trykket korrekt ind i åbningen.
Hvis ovenstående ikke medvirker sneslyngen repareret.	til løsning af fejlen, skal du kontakte din forhandler for at få

Miljøoplysninger

Du kan være med til at værne om miljøet! Følg de gældende miljøregler: Aflever gammelt elektrisk udstyr på den kommunale genbrugsstation.

Scandinavia Garden

BRUKSANVISNING

Innledning

Bruk egnet bekledning ved snørydding med snøfreseren. Sørg for godt fotfeste og hold fast i håndtaket!

Gummiblader på roterende del: 2 stk.

Remstrammer inne i maskinen: 1 stk.

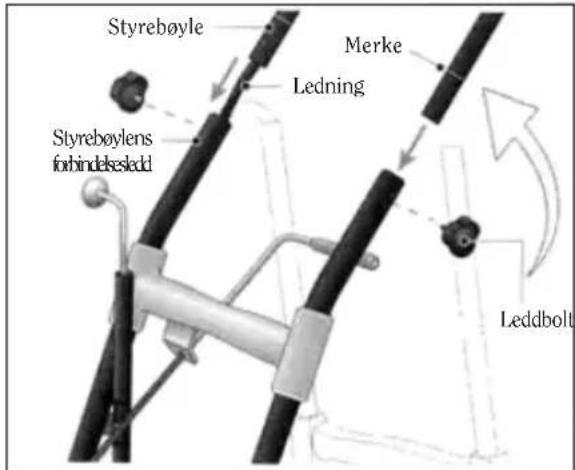

Merk! Pass på så du ikke skader den interne ledningen under monteringen.

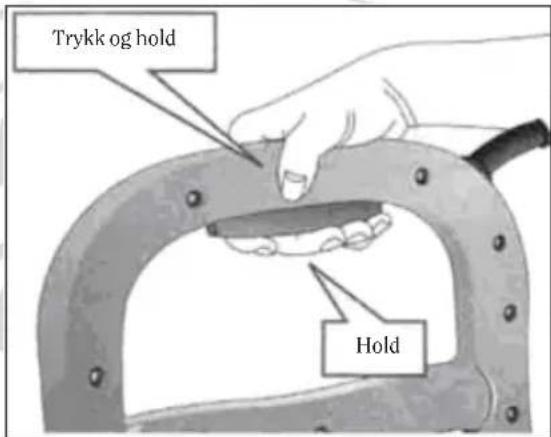

Hvis du ikke trykker på de to bryterne samtidig og holder dem inne, vil ikke snøfreseren starte, selv om ledningen er korrekt tilkoblet. Snøfreseren kan kun startes ved å trykke inn de to bryterne samtidig.

CE-mærke er anbragt: 2005

CE-merket: 2005

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

SCANDINAVIA GARDEN

89022 (PG3400)

230 V - 800 W

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

73/23/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 13-09-2005
