BRUGSANVISNING TS-600N Topcraft

Ved at købe dette Topcraft værktøj af høj kvalitet har du truffet det rigtige valg. Topcraft produkter er robuste, sikre og nemme at bruge. Det er meget vigtligt at være forsigtig med håndteringen af dette værktøj, og at det får regelmæssig vedligeholdelse efter anvisningerne. Læs derfor disse anvisninger omhyggeligt. Så får du glæde af dit Topcraft værktøj i mange å

Specifikationer

Spænding 230 V\~

Frekvens 50 Hz

Stromforbrug 600 W

Antal slag i tomgang 600-3000/min

Maks. materialetykkelse (træ) 70 mm

Slaglængder 1 fast; 3 justerbare

Maks. slaglængde 18 mm

Skrávinkel 0-45°

Vægt 2,1 kg

Lpa (lydtryk) 88,3 dB(A)

Lwa (lydniveau) 101,3 dB(A)

Vibrationsniveau 2,05 m/s

Pakkens indhold

• Stiksav
• 3 savklinger
• 1 sekskantnøgle
• 1 parallel styreskinne
• 1 adapter til støvudsugning
- Brugsanvisning
- Garantikort

Denne maskine er dobbeltisoleret i henhold til EN50144 og behøver derfor ikke jordledning.

Sikkerhedsforskrifter

Folgende symboler er brugt i denne brugsanvisning:

Advarsel: Følges disse anvisninger ikke, kan der være risiko for alvorlige eller dødelige kvæstelser eller risiko for skader på maskinen.

Advarsel: Elektrisk strøm

Kontroller altid at netspændingen svarer til den spænding der er angivet for maskinen.

Kontroller visuelt, for arbejdet påbegyndes

Härde materialer som stål, aluminium, plastic

Blode materialer som træ

Præcisionsarbejde

Sekskantnøgle

Smøring

Genbrug

Lás op/lás

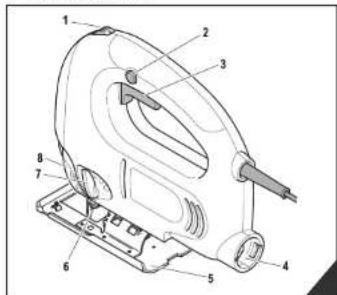

Produktinformation

1. Hastighedsregulering
2. Låseknap til udløser
3. Udløser

4. Støvudblæsning

5. Fodplade

6. Savklingeholder
7. Slaglængderegulering
8. Beskyttelsesdæksel

Genbrug

Lás op/lás

2

Stiksav TS-600N

Stiksav TS-600N

19

▼ BRUGSANVISNING

ALMINDELIGE SIKKERHEDSANVISNINGER

Forsigtig!

Folg altid de grundlæggende regler for sikkerheden samt nedenstående forsigtighedsforanstaltninger, när som helst du bruger elektrisk udstyr så du undgår risikoen for elektrisk stod, brand eller legemsbeskadigelser.

Læs disse anvisninger omhyggeligt, før du begynder at bruge produktet, og opbevar dem på et sikkert sted, til senere brug.

Tips om sikker brug:

1 Hold arbejdsmiljøet rent

- Sandsynligheden for at der opstår ulykker er større, när arbeidsområder og bænke er snøysede.

2 Tag hensyn til betingelseme i omgivelserne

- Udsæt ikke elektrisk værktoj for regnvand.

- B rug aldrig elektrisk vænktoj i fugtige eller våde omgivelser.

- Sørg for, at din arbejdsplads er godt oplyst.

- Brug aldrig elektrisk værktøj, hvor der er risiko for forbrænding eller eksplosion.

3 Beskyt dig selv mod elektrisk stod

- Undgå kropskontakt med jordede genstande, som f.eks. rør, radiatorer, varmsapparater og/eller køleskabe (køleanlæg).

4 Hold børn på afstand.

- Tillad ikke andre at berere den elektriske maskine eller netledningen.

- Hold alle andre på afstand af arbejdspladsen.

5 Opbevar elektrisk værktøj på et sikkert sted.

- När elektrisk værktoj ikke anvendes, bor det opbevares på et aflåst, tört og ikke-synligt sted, uden for børns rækkevidde.

6 Undgå at overbelaste dit elektriske værktoj

- Du arbejder mere sikkert og mere effektivt, hvis du følger specifikationerne for værktojet.

7 Brug det rigtige værktøj til arbejdsopgaven.

- Brug ikke elektrisk vaerktej eller tilbeher, der ikke har tilstrækkelig drivkraft, til tungt arbejde.

- Brug ikke elektrisk værktøj til opgaver, de ikke er beregnet til.

8 Sørg for at være iklædt egnet arbejdstøj.

- Baer ikke løstsiddende toj, slips eller smykker, der kan blive viklet ind i maskinens bevægelige dele.

- Til arbejde udenders anbefales det stærkt at bruge gummlhandsker og skridsikkert fodtoj.

- Hvis du har langt här, skal du bruge hårnet.

9 Brug beskyttelsesbriller

- Bær stovmaske, hvis der dannes stov under arbejdet.

10 Tilslutte et støvudsugningssystem

- Hvis maskinen er udstyret med en adapter til tilslutning af et støvudsugningssystem, så sorg for, at dette er tilsluttet og fungerer korrekt.

11 Pas på netledningen og undgå misbrug af den

- Bær ikke den elektriske maskine i dens netledning, og træk aildrig i netledningen for at tage stikket ud af stikkontakten i væggen.

- Beskyt netledningen imod varme, olle og/eller skarpe kanter.

12 Hold arbejdsemnet godt fast

- Brug klemmer eller en sknuestik for at holde arbejdsemnet fast under arbejdet. Dette er en sikrere måde at holde det fast på end ved af bruge hænderne, og du har begge hænder frie til at betjene maskinen.

13 Undgå unormale arbejdsstillinger

- Sørg for, at du har solidt fodfæste og ikke kan miste balancen.

14 Sørg for, at dit elektriske værktøj bliver vedlige- holdt omhyggeligt

- Hold skærende værktøj skarpt og rent, så du kan arbejde godt og sikkert.

- Folg anvisningerne om smøring og udskiftning af dit værktøj.

- Check regelmæssigt netlodningen og stikket, og få alle nødvendige udskiftninger fortaget hos et autoriseret serviceværksled.

- Kontroller også forlængerledninger regelmaessigt, og udskift dem, hvis de er beskadigede.

- Hold håndtag tørre og fri for olie og fedt.

15 Tag stikket ud af vægstikkontakten

- Når værktojet ikke er i brug, hver gang der skal foretages nogen som helst vedligeholdelse, og hver gang der udskiftes tilbehør som savklinger.

16 Efterlad aldrig skruetrækkere eller justeringsværktøjer i maskinen

- Gor det til en vane at kontrollere, at alle skruetrække re og justeringsværktøjer er fjemet, før du tænder for maskinen.

17 Undgå at maskinen starter, uden at det er hensigten

- Baer aldrig et tilsluttet elektrisk værktøj med fingeren på udloseren eller kontakten. Kontroller, at til/fra-kontakten står på OFF, for du slutter maskinen til stramforsyningen.

▼ ALMINDELIGE SIKKERHEDSANVISNINGER

18 Brug af forlængerledninger udendørs

Til udendørs arbejde må du kun anvende godkendte udendørs forlængerledninger.

19 Vær hele tiden opmærksom

• Vær opmærksom, mens du arbejder. Arbejd fornuftigt. Brug ikke elektrisk værktøj, når du er ukoncentreret.
  20 Check din maskine for beskadigelser

• Undersag omhyggeligt, om der er beskadigede sikkerhedsfunktioner eller andre beskadigede dele, der forhindrer værktojet i at fungere sikkert og effektivt, for du bruger maskinen igen.

• Kontroller, at de bevægellige dele er i god arbejdsstand, og at de ikke sidder fast eller er beskadigede. Alle komponenter skal være nigtigt monteret og i overensstemmelse med alle specifikationer, for at maskinen kan fungere korrekt.
• Alle beskadigede sikkerhedsfunktioner eller beskadigede dele skal repareres eller udskiftes af et autoriseret serviceværksted, med mindre andet er nævnt i brugsanvisningen.
• Beskadigede til/fra-kontakter må kun udskiftes af et autoriseret serviceværksted.
• Brug aldrig et elektrisk værktoj, hvor til/fra-kontakten ikke kan taendes eller slukkes.

21 Forsigtig

• Brug for din egen sikkerheds skyld ikke tilbehør eller udstyrsdele, der ikke er anbefalet i denne brugsanvisning.
  22 Få maskinen repareret hos en fagligt uddannet servicetekniker
• Denne maskine opfylder de gældende sikkerhedsbestemmelser.
• Alle reparationer bør, uden undtagelse, udføres af fagligt uddannet personale og med brug af originale reservedele, i modsat fald kan der opstå alvorlig risiko for brugerens sikkerhed.

ANVENDELSESOMRÅDE

Denne stiksav kan bruges til at save mange materialer (træ, aluminium, plastic, metal osv.) i nøjagtig den størrelse og i næsten en hvilken som helst form der ønskes. Maksimumtykkelsen af det materiale, der saves, er 70 mm (træ).

Al anden brug (som stationær brug) er strengt forbudt.

Reducer altid slaglængden, när du saver i hårde materialer.

Vi erklærer hermed, at dette produkt er i overensstemmelse med følgende standarder eller dokumenter om fastsættelse af standarder

EN50144-1, EN50144-2-10,

EN55014-1, EN55014-2,

EN61000-3-2, EN61000-3-3

og opfylder bestemmelserne i direktiverne:

98/37E0F

73/37E0F

89/336EØF

af 01.06.2003.

GENEMUIDEN NL

W. Kamphof

Læs venligst garantibetingelserne i det garantikort, som er leveret separat.

Version 0307-09

Ferm BV

Genemulden Holland

PO Box 134

NL-8280 Genemuiden

tel: [phone]

fax: [phone]

www.ferm.com

▼ VEDLIGEHOLDELSE OG REPARATION

▼ BRUG AF VÆRKT∅JET

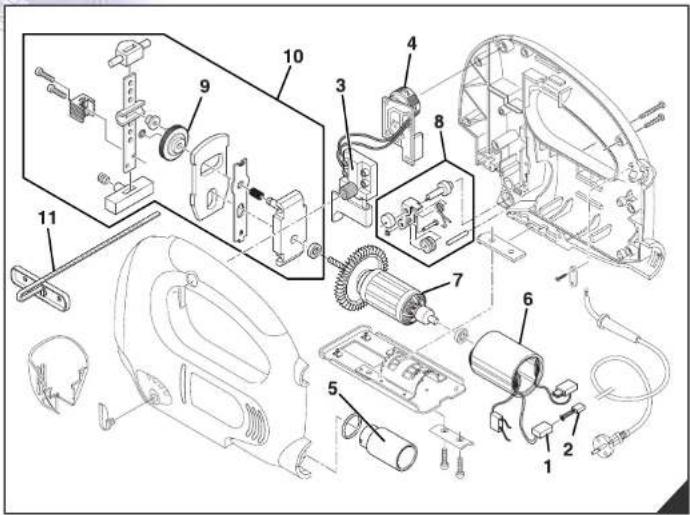

Oversigt over reservedele

Foretag regelmæssig vedligeholdelse af stiksaven og undgå unødvendige problemer. For at sikre at din maskine bliver ved med at fungere uden problemer bør du:

• holde fodpladen grundigt ren, så den kan blive ved med at save præcist.
• holde stiksavens hus grundigt rent, så forurening ikke kan give skævheder og slitage på de bevægelige dele.
• holde luftindtagene i motoren rene, så motoren ikke overophedes.
• udskifte slidte kulborster, så snart stiksaven begynder at køre uregelmæssigt og stojende. I modsat fald er der ikke garanti for, at din stiksav fungerer problemfrit. Få kulborsterne udskiftet på det nærmeste serviceværksted.
• regelmæssigt smøre styrerullen til savklingen.

Rengøring

Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug. Sørg for at ventilationssprækkeme er fri for støv og forurening. Brug en blød rengøringsklud, let fugtet med sæbelud, til at fjerne

genstridigt smuds på maskinhuset med. Brug ikke rensevæsker som petroleum, sprit, ammoniak osv. Disse stoffer skader de syntetiske dele.

Smøring

Yderligere smøring af maskinen er ikke nødvendig.

Fejlfinding

Når der opstår et problem – for eksempel på grund af slitage på en del – bør du kontakte det nærmeste serviceværksted. Sidst i disse anvisninger er anbragt et sprængbillede af samtlige reservedele, der kan bestilles.

Fejlfinding Problem	Mullig årsag	Løsning
Den elektriske motor bliver varm.	Motoren er overbelastet af for store arbejdsemner	Sav med lavere maskinhastighed
	Motoren er defekt.	Få maskinen efterset og/eller repareret på dit serviceværksted
Maskinen kører ikke	Strømmen er afbrudt	Sø efter om der er brug på netledningen
	Tænd/sluk-knappen er defekt.	Få maskinen efterset og/eller repareret på dit serviceværksted

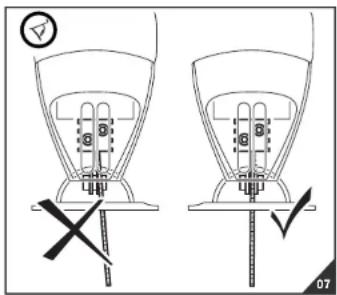

Det or svært at save, og snittet er uregelmæssigt	Savklingen er bøjet eller slov	Udskift savklingen
Arbejdsemnet vibrerer for meget under savningen	Savklingen er overophedet eller bøjet	Udskift savklingen
Maskinen kører uregelmæssigt og/eller støjende	Kulbørsterne er slidte	Få kulbørsterne udskiftet på det nærmeste serviceværksted.

14

Sætte savklinge i

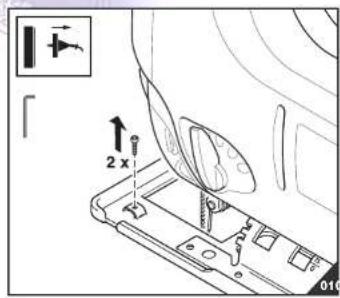

Regulering af fodplade

Brug af parallelstyring

Hastighedsregulering

Stiksav TS-600N

BRUG AF VÆRKT∅JET

Slaglængderegulering

		+	+
		+
	+
	+

Vælg altid en kortere slaglængde, når du saver i hårdere materialer.

Brug af værktojet - valg af savklinge

Savkilinge	Materiale Hastlighed* Præcision
grov træ 2,4,6 +
medium træ 2,4 ++
fin Plastic, aluminium, stål 2 +++
meget fin	Lovsavsarbejde (træ)	2 +++
