BRUGSANVISNING HKB770MF ELECTROLUX

DA Kogesektion Brugsanvisning 2

Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske resultater hver gang.

Velkommen til Electrolux.

Besøg vores websted for at:

Få rådgivning, brochurer, fejlfinding, serviceinformation:

www.electrolux.com/webselfservice

Registrere dit produkt for bedre service:

www.registerelectrolux.com

Købe tilbehør, forbrugsvarer og originale reservedele til dit apparat:

www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.

Sørg for at have følgende data tilgængelig, når du kontakter vores autoriserede servicecenter: Model, PNC, serienummer.

Du finder oplysningerne på maskinens typeskilt.

⚠️ Advarsel/Forsigtig-Sikkerhedsanvisninger

i Generelle oplysninger og gode råd

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes.

1. ⚠OPLYSNINGER OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation

eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og andre udsatte personer

- Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.

- Børn mellem 3 og 8 år og personer med omfattende og komplekst handicap skal holdes på afstand, medmindre de overvåges konstant.

• Børn må ikke lege med apparatet.

- Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.

- Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af. De tilgængelige dele er varme.

- Hvis apparatet har en børnesikring, skal den aktiveres.

- Børn må ikke udføre rengøring og vedligeholdelse på apparatet uden opsyn.

1.2 Generelt om sikkerhed

- ADVARSEL: Apparatet og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.

- Betjen ikke apparatet med et tænd-sluk-ur eller en særskilt fjernbetjening.

- ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan muligvis resultere i brand.

- Forsøg ALDRIG at slukke en brand med vand, men sluk for apparatet og dæk den åbne ild til med f.eks. et låg eller et brandtæppe.

- FORSIGTIG: Tilberedningsprocessen skal overvåges. En kortvarig tilberedningsproces skal overvåges kontinuerligt.

- ADVARSEL: Fare for brand: Opbevar ikke genstande på kogefladerne.

- Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på kogesektionen, da de kan blive meget varme.

- Undlad at bruge en damprenser til at rengøre apparatet.

- Efter brug skal der slukkes for kogesektionen med funktionsvælgeren - stol ikke på gryderegistreringen.

- Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra ledningsnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde apparatet fra stømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter.

- Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, et autoriseret serviceværksted eller en tekniker med tilsvarende kvalifikationer.

- ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

ADVARSEL!

Risiko for skader på mennesker eller apparat.

- Undlad at installere eller bruge et beskadiget apparat.

- Følg installationsvejledningen, der følger med apparatet.

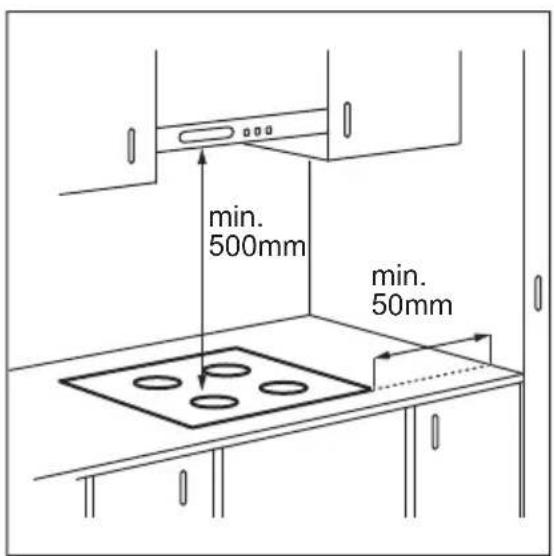

- Mindsteafstanden til andre apparater og enheder skal overholdes.

- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.

- Fjern al emballagen.

• Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt, der forårsager opsvulmen.
• Beskyt apparatets bund mod damp og fugt.
• Montér ikke apparatet op mod en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
• Hvert apparat har køleblæsere i bunden.
• Hvis apparatet installeres over en skuffe:

- Opbevar ikke små stykker eller ark papir, som kan blive suget ind, da de kan ødelægge køleblæserne eller skade kølesystemet.

– Hold en afstand på mindst 2 cm mellem apparatets bund og dele, som opbevares i skuffen.

2.2 Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Inden apparatet tages i brug, skal du sørge for, at det er koblet fra strømforsyningen.
• Sørg for, at parametrene på typeskiltet er kompatible med de elektriske data for strømforsyningen.
• Sørg for, at apparatet installeres korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm.
• Brug den korrekte netledning.
• Netledningerne må ikke være viklet sammen.
• Sørg for, at der installeres en beskyttelse mod stød.
• Kablet skal forsynes med trækaflastning.

• Sørg for, at elledningen eller stikket (hvis relevant) ikke får kontakt med det varme apparat eller varmt kogegrej, när du tilslutter apparatet til de nærmeste kontakter.

• Brug ikke adaptere med flere stik og forlængerledninger.

• Pas på, du ikke beskadiger netstikket (hvis relevant) eller ledningen. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød.

• Fjern al emballagen, etiketterne og den beskyttende film (hvis relevant) inden ibrugtagning.
• Brug apparatet i et husholdningsmiljø.
• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er tildækkede.
• Lad ikke apparatet være uden opsyn, när der er tændt for det.
• Sæt kogezonen på "sluk", när den ikke er i brug.
• Stol ikke på grydedetektoren.

• Læg ikke bestik eller grydelåg på kogezonerne. De kan blive varme.

• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.

• Brug ikke apparatet som arbejds- eller som frasætningsplads.
• Hvis apparatets overflade er revnet, skal apparatet øjeblikkeligt kobles fra strømforsyningen. Dette er for at forhindre elektrisk stød.
• Brugere med en pacemaker skal holde en afstand på mindst 30 cm fra induktionskogezonerne, när apparatet er i drift.
• Når du anbringer mad i varm olie, kan det sprøjte.

ADVARSEL!

Risiko for brand og eksplosion

• Fedtstoffer og olie kan udsende brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.
• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges for første gang.
• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Opbevar ikke varmt kogegrej på betjeningspanelet.
• Stil ikke et varmt grydelåg på kogesektionens glasoverflade.
• Lad ikke kogegrej koge tørt.
• Pas på, der ikke falder genstande eller kogegrej ned på apparatet. Overfladen kan blive beskadiget.

• Tænd aldrig for en kogezone, hvis den er tom, eller der står tomt kogegrej på den.

• Læg ikke aluminiumsfolie på apparatet.

• Kogegrej af støbejern, aluminium eller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken. Løft altid disse genstande, när du skal flytte dem på kogesektionen.
• Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke anvendes til andre formål, f.eks. rumopvarmning.

• Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet.
• Sluk for apparatet, og lad det køle af inden rengøring.
• Kobl apparatet fra lysnettet, før der udføres vedligeholdelse.
• Undlad at bruge højtryksrenser eller damp til at rengøre apparatet.
• Rengør apparatet med en fugtig, blød klud. Brug kun et neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.

2.5 Service

• Kontakt et autoriseret servicecenter for at få repareret apparatet.
• Brug kun originale reservedele.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan apparatet bortskaffes korrekt.
• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.

3. PRODUKTBESKRIVELSE

Brug sensorfelterne til at betjene apparatet. Display, kontrollamper og signaler viser de funktioner, der er i brug.

	Sens-orfelt	Funktion Kommentar
	[3D6] [8Z46]	STOP+GO Aktiverer/deaktiverer funktionen.
	[AOX4]	Bridge Aktiverer/deaktiverer funktionen.
	[HXZS]	isplay for varmetrin Visning af varmetrinnet.
	[BH0X]	ogezoneindikatorer for timer	Viser den kogezone, som du har tidsind-stillet.
		imerdisplay Viser tiden i minutter.
	[7ADY]	Lås / Børnesikring af ov- nen	Låser/låser op for betjeningspanelet.
	[IMAGE]	- Vælger kogezone.
8	+/-	- ∅ger eller mindsker tiden.
9	1	ON/OFF Tænder/slukker for kogesektionen.
10	- Betjeningspanel Indstilling af et varmetrin.
11	P	PowerBoost Aktiverer funktionen.

3.3 Display for varmetrin

Display Beskrivelse
∅	Kogezonen er slukket.
I - 14	Kogezonen er tændt.
∪	STOP+GO er i brug.
A	Opkogningsautomatik er i brug.
P	PowerBoost er i brug.
E + tal	Der er en funktionsfejl.
≡ / 7 ∩	OptiHeat Control (3-trins restvarmeindikator): Tilbereder stadig/ holde varm/restvarme.
L	Lås /Børnesikring af ovnen er i brug.
F	Uegnet eller for lille kogegrej, eller der står intet kogegrej på ko-gezonen.
-	Automatisk slukning er i brug.

3.4 OptiHeat Control (3-trins restvarmeindikator)

ADVARSEL!

Forbrændingsrisiko ved restvarme. Indikatoren viser niveauet af restvarme.

Induktionskogezoner laver den varme, der er nødvendig til madlavningen, i selve kogegrejets bund. Glaskeramikken opvarmes af varmen i kogegrejet.

4. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

4.1 Aktivering og deaktivering

Tryk på ⓣ1 sekund for at tænde eller slukke for kogesektionen.

4.2 Automatisk slukning

Funktionen slukker automatisk for kogesektionen, hvis:

• alle kogezoner deaktiveres,
• du ikke indstiller varmetrinnet, när kogesektionen er aktiveret,
• du spilder noget, eller lægger noget på betjeningspanelet i mere end 10 sekunder (en gryde/pande, en klud osv.). Der udsendes et lydsignal, og kogesektionen slukkes. Fjern genstanden, eller tør betjeningspanelet af.
• kogesektionen bliver for varm (f.eks. når sovsegryden koger tør). Lad kogezonen køle af, før du bruger kogesektionen igen.
• Du bruger forkert kogegrej. Symbolet F vises, og efter 2 minutter slukkes kogezonen automatisk.
• du behøver ikke deaktivere en kogezone eller ændre varmetrinnet. Efter et stykke tid tændes; og kogesektionen slukkes.

Forholdet mellem varmetrinnet og tiden efter, at kogesektionen deaktiveres:

Varmetrin Kogesektionen deaktiveres efter
u, 1 - 3	6 timer
4 - 7 5 timer
8 - 9 4 timer
10 - 14 1,5 time

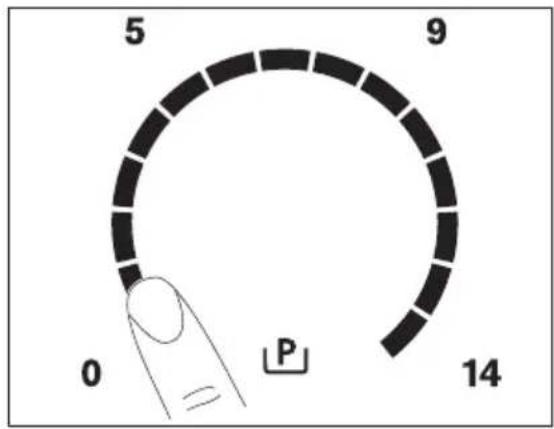

4.3 Varmetrin

Sådan indstilles eller ændres varmetrinnet:

Tryk på betjeningspanelet ved det korrekte varmetrin, eller bevæg din finger langs betjeningspanelet, indtil du når det ønskede varmetrin.

4.4 Brug af kogezonerne

Sæt kogegrejet i midten af den valgte kogezone. Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund.

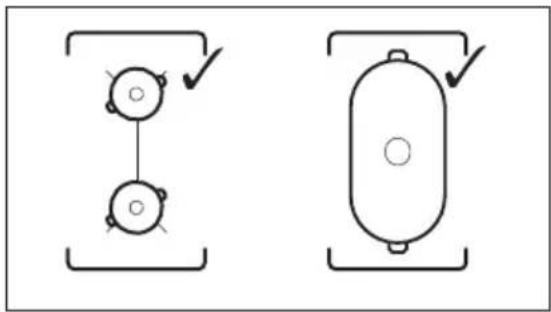

Du kan bruge stort kogegrej placeret på to kogezoner samtidigt. Kogegrejet skal dække midten af begge zoner, men må ikke overskride områdemarkeringen.

Hvis kogegrejet er placeret mellem de to midter, aktiveres brofunktionen ikke.

i Funktionen virker, när gryden dækker midten af de to zoner.

Funktionen forbinder to kogezoner i venstre side, så de fungerer som én samlet.

Vælg først det ønskede varmetrin for den ene af kogezonerne i venstre side.

Sådan aktiveres funktionen: Tryk på

☐. Tryk på en af betjeningssensorne for at indstille eller skifte varmetrin.

Sådan deaktiveres funktionen: Tryk på

☐. Nu fungerer kogezonerne uafhængigt.

4.6 Opkogningsautomatik

Aktiver denne funktion for at få et ønsket varmetrin på kortere tid. Når den er slået til, er zonen tændt ved den højeste indstilling i starten og fortsætter derefter tilberedningen ved det ønskede varmetrin.

i

For at aktivere funktionen skal kogezonen være kold.

Sådan aktiveres funktionen for en

kogestone: Tryk på (tændes). Tryk derefter straks et ønsket varmetrin. Efter 5 sekunder tændes ☐.

Sådan deaktiveres funktionen: skift varmetrinnet.

4.7 PowerBoost

Funktionen tilfører ekstra effekt til induktionszonerne. Funktionen kan aktiveres, så den kun fungerer som induktionszone i et begrænset stykke tid. Når tiden er gået, stilles induktionszonen automatisk tilbage til det højeste varmetrin.

i

Se kapitlet "Tekniske data".

Sådan aktiveres funktionen for en

kogezone: Tryk på Plyser.

Du kan bruge funktionen til at indstille, hvor længe kogezonen skal være tændt under én tilberedning.

Indstil først varmetrinnet til kogezonen og derefter funktionen.

Sådan indstilles kogezonen: Tryk på en eller flere gange, indtil kontrollampen for den ønskede kogezone tændes.

Sådan aktiveres funktionen: Tryk på + på timeren for at indstille tiden (00 - 99 minutter). Når kontrollampen for kogezonen begynder at blinke langsomt, er nedtællingen begyndt.

Sådan vises den resterende tid: Vælg kogezonen med ⚠Kontrollampen for kogezonen begynder at blinke hurtigt. Displayet viser resttiden.

Sådan ændres tiden: Vælg kogezonen med ⚠Tryk på eller. —

Sådan deaktiveres funktionen: Indstil kogezonen med ⏻, og tryk på — Resttiden tæller baglæns ned til 00. Kontrollampen for kogezonen slukkes.

i

Når nedtællingen er slut, høres en lyd, og 00 blinker. Kogezonen slukkes.

CountUp Timer (Optællingstimer) Du kan bruge denne funktion til at holde øje med, hvor længe kogezonen er tændt.

Sådan indstilles kogezonen: Tryk på ① en eller flere gange, indtil kontrollampen for den ønskede kogezone tændes.

Sådan aktiveres funktionen: Tryk på — på timeren. UP tændes. Når kontrollampen for kogezonen begynder at blinke langsomt, er tællingen begyndt. Displayet skifter mellem UP og den forløbne tid (minutter).

Sådan får du vist, hvor længe kogezonen er tændt: Vælg kogezonen med ① Kontrollampen for kogezonen begynder at blinke hurtigt. Displayet viser, hvor længe zonen har været tændt.

Sådan deaktiveres funktionen: Indstil kogezonen med ⚠ og tryk på eller —. Kontrollampen for kogezonen slukkes.

Minut ur

Du kan bruge timeren som et Minutur, när kogesektionen er tændt, og kogezonerne ikke betjenes. Displayet viser varmetrinnet ☐.

Sådan aktiveres funktionen: Tryk på ⏻. Tryk på eller på timeren for at indstille tiden. Når nedtællingen er slut, høres en lyd, og 00 blinker.

Funktionen påvirker ikke betjeningen af kogezonerne.

4.9 STOP+GO

Denne funktion indstiller alle aktive kogezoner til det laveste varmetrin.

Når funktionen er aktiv, kan varmetrinnet ikke ændres.

Funktionen standser ikke timerfunktionen.

Sådan aktiveres funktionen: Tryk på STOP + GO. taendes.

Sådan deaktiveres funktionen: Tryk på STOP + GO . Det forrige varmetrin aktiveres.

4.10 Lås

Betjeningspanelet kan låses, mens kogezonerne er aktive. Det forhindrer utilsigtet ændring af varmetrinnet.

Indstil først varmetrinnet.

Sådan aktiveres funktionen: Tryk på . tændes i 4 sekunder. Timeren forbliver tændt.

Sådan deaktiveres funktionen: Tryk på . Det forrige varmetrin aktiveres.

Når du slukker for kogesektionen, deaktiverer du også denne funktion.

4.11 Børnesikring af ovnen

Funktionen hindrer utilsigtet betjening af kogesektionen.

Sådan aktiveres funktionen: Tænd for kogesektionen med Ⓘ. Indstil ikke varmetrin. Tryk på 4 sekunder. Ⓛ tændes. Sluk for kogesektionen med Ⓘ

Sådan deaktiveres funktionen: Tænd for kogesektionen med Ⓘindstil ikke varmetrin. Tryk på 4 sekunder. ⏻tændes. Sluk for kogesektionen med Ⓘ

Sådan tilsidesættes funktionen til en enkelt tilberedning: Tænd for kogesektionen med ①. ②. tændes. Tryk på ③4 sekunder. Indstil varmetrinnet inden 10 sekunder. Kogesektionen kan betjenes. Når du tænder for kogesektionen med ④ aktiveres funktionen igen.

4.12 OffSound Control - (Deaktivering og aktivering af lyd)

Sluk for kogesektionen. Tryk på 3 sekunder. Displayet tændes og slukkes. Tryk på i 3 sekunder. eller tændes. Tryk på på timeren for at vælge ét af følgende:

• lyden er slukket
• hyden er tændt Vent, indtil kogesektionen slukkes automatisk, for at bekræfte dit valg.

Når funktionen er indstillet til b, kan du kun høre lyd, när:

• Du trykker på ①
- Minut ur tæller ned
• Nedtællingstimer tæller ned
- Du anbringer noget på betjeningspanelet.

4.13 Effektstyring

- Kogezonerne grupperes efter placering og antal faser i kogesektionen. Se billedet.

• Hver fase har en maksimal elektrisk belastning på 3700 W.
• Funktionen fordeler effekten mellem de kogezoner, der er tilsluttet til den samme fase.
• Funktionen aktiveres, när den samlede elektriske belastning for de kogezoner, der er tilsluttet til en enkelt fase, overskrider 3700 W.
• Funktionen reducerer effekten til de andre kogezoner, der er tilsluttet til den samme fase.
• Varmetrindisplayet for de reducerede zoner skifter mellem to niveauer.

Se kapitlerne om sikkerhed.

5.1 Kogegrej

For induktionskogezoner skaber et stærkt elektromagnetisk felt hurtigt varme i kogegrejet.

Brug induktionskogezonerne med kogegrej, der er egnet hertil.

Kogegrej

• Korrekt: Støbejern, emaljeret jern, rustfrit stål, sandwichbund (med en korrekt mærkning fra en producent).
• Ukorrekt: Aluminium, kobber, messing, glas, keramik, porcelæn.

Kogegrej er egnet til induktionskogesektioner, hvis:

• Vand hurtigt kommer i kog på en zone, der står på det højeste varmetrin.
• En magnet hæfter ved kogegrejets bund.

Bunden af kogegrejet skal være så tyk og plan som muligt. Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.

Kogegrejets mål

Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund.

Kogezonens effektivitet er relateret til kogegrejets diameter. Kogegrej med en mindre diameter end den minimale modtager kun en del af den effekt, kogezonen skaber.

• små knald: kogegrejet består af forskellige materialer (sandwichstruktur).
• fløjtende lyd: du bruger kogezonen på højt varmetrin, og kogegrejet består af flere materialer (sandwichstruktur).
• brummen: du bruger højt varmetrin.
• klikken: elektronikken arbejder.
• hvislen, summen: blæseren kører.

Lydene er normale og betyder ikke, at der er noget galt.

5.3 Öko Timer (∅ko-timer)

For at spare energi bør kogezonens varmelegeme slukkes, før minuturet lyder. Forskellen i betjeningstiden afhænger af det indstillede varmetrin og varigheden af tilberedningen.

Sammenhængen mellem en zones varmeindstilling og dens strømforbrug er ikke lineær. Når du øger varmeindstillingen, er det ikke proportionelt med øgningen af

strømforbruget. Dette betyder, at en kogezone med middel varmeindstilling bruger under halvdelen af dens effekt.

Data i tabellen er kun vejledende.

Varmeind-stilling	Anvendes til: Tid	Råd(min.)
- 1	At holde færdigtilberedt mad varm.	efter behov	Læg et låg på kogegrejet.
1 - 3 Hollandaise sauce, smelte:smør, chokolade, husblas.		5 - 25 Rør ind imellem.
1 - 3 Stivne/størkne: luftige om-eletter, bagte æg.		10 - 40 Læg låg på under tilbered-ningen.
3 - 5 Videre kogning af ris ogmælkeretter, opvarmning affærdigretter.		25 - 50 Tilsæt mindst dobbelt så me-get væske som ris, rør rundti mælkeretter halvvejs undertilberedningen.
5 - 7 Dampning af grøntsager,fisk, kød.		20 - 45 Tilsæt et par spsk. væske.
7 - 9 Dampning af kartofler. 20 - 60 Brug højst 1⁄4 l vand til 750 gkartofler.
7 - 9 Kogning af større portioner,sammenkogte retter og sup-per.		60 - 150	Op til 3 l væske plus ingredi-enser.
9 - 12 Nænsom stegning af:schnitzler, cordon bleu (kal-vekød), koteletter, frikadeller,pølser, lever, æg, pandeka-ger, æbleskiver.		efter behov	Vendes undervejs.
12 - 13 Kraftig stegning, brasedekartofler, tournedos, steaks.		5 - 15 Vendes undervejs.
14 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friture-kogning af pommes frites.
P	Kogning af større mængder vand. PowerBoost er aktiveret.

6. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Generelle oplysninger

• Rengør altid kogesektionen efter brug.

• Brug altid kogegrej med en ren bund.

• Skrammer eller mørke pletter på overfladen har ingen betydning for kogesektionens funktion.

• Brug et specielt rengøringsmiddel til overfladen på kogesektionen.
• Brug en speciel skraber til glasset.

6.2 Rengøring af kogesektionen

- Fjern straks: smeltet plast, plastfolie, sukker og mad med sukker. Ellers kan snavs forårsage skader på kogesektionen. Vær forsigtig for at undgå forbrændinger. Brug en

specialskraber til kogesektioner på glasoverfladen, og bevæg bladet hen over overfladen.

• Fjernes, når apparatet er kølet tilstrækkeligt ned: Rande af kalk eller vand, fedtstænk og metalskinnende misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogesektionen af med en blød klud efter rengøring.
• Fjern metalskinnende misfarvning: Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud.

7. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Hvis noget går galt...

Fejl Mulig årsag Løsning
Kogesektionen kan ikke tændes eller betjenes.	Kogesektionen er ikke til-sluttet til en strømforsy-ning, eller den er forkert til-sluttet.	Kontrollér, om kogesektio-nen er tilsluttet korrekt til strømforsyningen. Se til-slutningsdiagrammet.
Sikringen er sprunget. Se efter, om fejlen skyldes		en defekt sikring. Kontakt en kvalificeret installatør, hvis sikringen springer flere gange i træk.
Du indstiller ikke varmetrin-net i 10 sekunder.		Tænd for kogesektionen igen, og indstil varmetrin-net på under 10 sekunder.
Du har rørt ved 2 eller flere sensorfelte samtidigt.		Berør kun ét sensorfelt.
STOP+GO er i brug. Der henvises til "Daglig		brug".
Der er vand eller fedtstænk på betjeningspanelet.		Tør betjeningspanelet af.
Der udsendes et lydsignal, og kogesektionen slukkes. Der udsendes et lydsignal, når kogesektionen slukkes.	Du har tildækket et eller flere sensorfelter.	Flyt genstanden fra sens-orfelterne.
Sektionen slukkes. Du har lagt noget på sens-orfelterne ➀		Flyt genstanden fra taste-rne.
Restvarmeindikator tænder ikke.	Kogezonen er ikke varm, fordi den kun har været tændt i kort tid, eller senso-ren er beskadiget.	Kontakt et autoriseret ser-vicecenter, hvis kogezonen har været i drift tilstrække-lig længe til at være varm.
Opkogningsautomatik går ikke i gang.	Kogezonen er varm. Lad kogezonen køle til-strækkeligt af.
Det højeste varmetrin er valgt.		Højeste varmetrin har sam-me effekt som funktionen.
Varmetrinnet skifter mel-lem to forskellige varme-trin.	Effektstyring er i brug. Der henvises til "Dagligbrug".
Tasterne bliver varme. Kogegrejet er for stort, eller det er placeret for tæt på betjeningspanelet.		Sæt om muligt stort koge-grej på de bageste koge-zoner.
Der lyder ingen lyd, når der trykkes på tasterne.	Lydene er slået fra. Aktivering af lydene. Der henvises til "Daglig brug".
L tændes.	Børnesikring af ovnen eller Lås er i brug.	Der henvises til "Dagligbrug".
F tændes.	Der står ikke kogegrej på kogezonen.	Sæt kogegrej på kogezo-nen.
Der er brugt forkert koge-grej.		Brug egnet kogegrej. Se "Nyttige oplysninger og råd".
Diameteren på kogegrejets bund er for lille til kogezo-nen.		Brug kogegrej med de ret-te mål. Se under "Tekniske data".
E og et tal lyser.	Der er en fejl i kogesektio-nen.	Sluk for kogesektionen, og tænd den igen efter 30 se-kunder. Hvis Fændesigen, skal kogesektionen afbrydes fra elforsyningen. Tilslut kogesektionen igen efter 30 sekunder. Tal med et autoriseret servicecen-ter, hvis problemet fortsæt-ter.
Du kan høre en konstant biplyd.	Den elektriske tilslutning er forkert.	Kobl kogesektionen fra lys-nettet. Bed en autoriseret installatør om at kontrollere installationen.

Fejl Mulig årsag Løsning

E8 tændes.

Den elektriske tilslutning er forkert. Kogesektionen er kun tilsluttet til én fase.

Tal med en autoriseret installatør for at kontrollere installationen. Se tilslutningsdiagrammet.

7.2 Hvis du ikke kan løse problemet ...

Kontakt forhandleren eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet. Oplys de data, der findes på typeskiltet. Oplys desuden den trecifrede kode på glaskeramikken (der står i hjørnet af glaspladen) og den

fejlmeddelelse, der vises. Sørg for, at du har betjent kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden. Oplysninger om servicecenter og garantibetingelser står i garantihæftet.

8. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Inden installationen

Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sider i bunden af kogesektionen.

Serienummer ....

8.2 Indbygningskogesektioner

Brug først indbygningskogesektionerne, när kogesektionen er samlet i de korrekte indbygningsenheder og bordplader, der opfylder kravene.

8.3 Tilslutningskabel

• Kogesektionen leveres med netkabel.
- For at udskifte det beskadigede netkabel skal du bruge kabeltypen: H05V2V2-F, som modstår en temperatur på 90 °C eller højere. Kontakt altid Electrolux Service A/S.

8.4 Montering

Hvis apparatet installeres over en skuffe, kan kogesektionens ventilation opvarme de genstande, der ligger i skuffen, under madlavningsprocessen.

9. TEKNISKE DATA

9.1 Mærkeplade

Model HKB770MF PNC 949 596 781 00

Type 62 C4A 01 AA 220 - 240 V / 400 V 2N 50 - 60 Hz

Induktion 7.35 kW Fremstillet i Tyskland

Serienr. 7.35 kW

ELECTROLUX

9.2 Specifikation for kogezone

Kogezone Nominel effekt (maks. varme-trin) [W]	PowerBoost [W]	PowerBoost maksimal va-righed [min.]	Diameter for kogegrej [mm]
Forreste ven-stre	2300 3200 10 125 - 210
Bageste ven-stre	2300 3200 10 125 - 210
Forrest i mid-ten	1400 2500 4 125 - 145
Bageste højre	2300 3600 10 180 - 240

Kogezonernes effekt kan afvige en smule fra dataene i tabellen.

Variationerne skyldes kogegrejets materiale og mål.

Til optimale madlavningsresultater bør du ikke bruge kogegrej, der er større end diameteren i tabellen.

10. ENERGIEFFEKTIV

10.1 Produktinformation ifølge EU 66/2014

Identifikation af model HKB770MF
Type kogesektion Indbygget koge-sektion
Antal kogezoner 4
Opvarmningsteknologi Induktion
Diameter af runde koge-zoner (∅)	Forreste venstre	21,0 cm
	Bageste venstre	21,0 cm
	Forrest i midten	14,5 cm
	Bageste højre	24,0 cm
Energiforbrug pr. kogezo-ne (EC electric cooking)	Forreste venstre	179,6 Wh/kg
	Bageste venstre	177,0 Wh/kg
	Forrest i midten	180,2 Wh/kg
	Bageste højre	174,6 Wh/kg
Kogesektionens energi-forbrug (EC electric hob)	177,9 Wh/kg

EN 60350-2 - Elektroniske husholdningsapparater til madlavning - Del 2: Kogesektioner - Metoder til måling af ydeevne

Energimålingerne, som referer til kogeområdet, identificeres ved markeringerne af de respektive kogezoner.

10.2 Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

• Når du opvarmer vand, bør du kun bruge den nødvendige mængde.
• Læg altid låg på kogegrejet, hvis det er muligt.
• Inden du aktiverer kogezonen, skal du stille kogegrejet på den.
• Sæt det mindre kogegrej på de mindre kogezoner.

- Sæt kogegrejet direkte i midten af kogezonen.

- Brug restvarmen til at holde maden varm eller for at smelte den.

11. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater.

Kasser ikke apparater, der er mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....20
2. TURVALLISUUSOHJEET 22
3. LAITTEEN KUVAUS....25
4. PÄIVITTÄINEN KÄYTTÖ....27
5. VIHJEITÄ JA NEUVOJA....31
6. HOITO JA PUHDISTUS.... 32
7. VIANMÄÄRITYS....33
8. ASENNUS.... 35
9. TEKNISET TIEDOT....36
10. ENERGIATEHOKKUUS.... 37

SINUN PARHAAKSESI
