BRUGSANVISNING CC9732 ASKO

Det er ikke tilladt at anvende damprenser (Steam-Cleaner) til rengøring af komfuret.

Anvend aldrig skuremidler eller ståluld! De ridser lakkens, emaljens og glassets overfl ade. Desuden bliver det sværere at fjerne spild.

Bageplader og bradepande Rengør emaljerede bageplader og brandepande i hånden eller i opvaskemaskine.

Rent bag komfuret

Da komfuret har hjul bagpå, er det let at trække det fremad og rengøre bagved.

BEMÆRK!

Træk aldng i lågens håndtag, när komfuret skal fl yttes. Åbn i stedet ovnlågen, og tag fat i den øverste kant af ovnen. Rul komfuret på baghjulene.

Komfurets udvendige dele Rengør komfurets udvendige dele med en klud og rengøringsmidde, f.eks. sulfo.

Rengøring af kogezoner

Sukker skal skrabes væk omgående, mens kogepladen endnu er varm. Opbevar altid den medfølgende skraber i nærheden af kogepladen. Fjern tørre pletter med et rengøringsmiddel, som er beregnet til keramiske kogeplader.

Ved genstridige plette kan man anvende et barberblad eller en skraber, när kogepladen er kølet lidt af. Tør grundigt efter.

Kogezoneme skal rengøres, så snart de bliver snavsede. Snavs, som får lov at blive siddende, forninger varmeoverførslen.

Ovnrengøring

Rengøringsfunktion til lettere pletter

Dampen gør pletterne blødere og letter rengøringen af ovnen.

1. Lad ovnen køle af.
2. Hæld ca. 0,5 liter meget varmt eller varmt vand i bradepanden.

3. Anbring bradepanden i rille 1.

4. Vælg 50 °C og positionen for rengøring

5. Varm op i ca. 30 min.
6. Tag bradepanden ud.
7. Rengør med varmt vand og sulfo.

Fastbrændte pletter

Fjern fastbrændte pletter med et rengøringsmiddel, som egner sig til ovne. Skyl godt efter.

Tag rillerne ud

Når rilleme er taget ud, er det lettere at rengøre ovnen. Desuden kan man benytte sig af muligheden for at vaske dem i opvaskemaskinen. Kontrollér efter endt rengøring, at rilleme sidder, hvor de skal.

Rengøring af ovnlåge

Sådan gør du rent mellem glasset:

I. Løsn og fjern de to skruer øverst på inderlågen. Husk at holde fast om yderlågen, så den ikke falder ned.

1. Fjern yderlågen, og luk forsigtigt inderlågen.

2. Da lågens indvendige og udvendige glas er adskilte, kan de rengøres på begge sider.

3. Sæt yderlägen på plads efter rengøring, Støttepladerne (se billede nedenfor) skal placeres oven på pladeprofi len på inderlägens nederste kant.

4. Skru de to skruer fast på inderlägen.

Cattoral day

Støttepladernes placering (billedet viser den venstre plade)

Om nødvendigt kan ovnlågen fjernes

1. Åbn lågen helt.
2. Sæt de medfølgende holdere gennem hullerne i låsekrogen som vist på billedet. Hvis de holdere, som fulgte med komfuret er forsvundet, kan du anvende andre egnede genstande, som passer.
3. Løft lågen op og ud.

1. Sæt lågen på plads. Anbring hængslets indhug på modstykket.
2. Fjern holderne.
3. Luk lågen.

Skift af ovnpære

Afbryd strømmen til komfuret ved at trække stikket ud af stikkontakten, eller fjem sikringen til komfuret, inden du skifter pæren. Lad ovnen køle af, hvis den er vaml.

I. Skru beskyttelsesglasset af.

1. Skru pæren af.

2. Sæt en ny pære med sokkel El 4 i. Pæren skal

kunne tåle 300 °C.

Lampen skal være 15 W ved 400-V-komfurer og 25 W ved 230-V-komfurer.

Art.-nr.: PT1377 - 2014.02.03 - SAP 704181 Retten til ændringer forbeholdes.

Brugsanvisning

KOMFUR

Tak, fordi du har valgt dette kvalitetsprodukt fra ASKO. Vi håber, at det vil opfylde dine forventninger og dække dine behov mange år frem. Skandinavisk design er en kombination af rene linjer, hverdagsfunktionalitet og høj kvalitet

For at du skal få størst mulig gavn af dit nye produkt, anbefaler vi, at du læser brugsanvisningen, før det tages i brug. Du fi nder en mere detaljeret brugsanvisning på vores hjemmeside www.asko.dk.

Sådan finder du den udvidede

brugsanvisning på www.asko.dk:

I. Gå ind på www.asko.dk.

1. Klik på fanen SUPPORT, og klik derefter på MANUALER.

2. Indtast artikelnummeret PT1377 i søgefeltet, og klik på Søg

3. Læs eller udskriv de sider, du har brug for

Sikkerhedsanvisninger ⚠️!

Generelt

• Læs brugsanvisningen – og gem den!

- Evt. el-installation skal udføres af en elektriker/elinstallatør.

- Reparation og vedligeholdelse, som vedrører sikkerheden eller maskinens ydelse, skal udføres af en elektriker/elinstallatør.

- Et beskadiget netkabel må kun udskiftes af en elektriker/elinstallatør

- Komfuret må ikke anvendes af personer (inklusive børm), som er fysisk eller psykisk handicappede eller mangler erfaring eller viden. Sådanne personer skal af den person, som har ansvaret for deres sikkerhed, instrueres i, hvordan komfuret skal anvendes. - Børn skal være under opsyn, så de ikke leger med komfuret, da de kan komme til at berøre dele, som er meget varme.

- Anbring ikke alufolie på ovnens bund og vægge. - Lav aldrig mad direkte på den keramiske koge-

plade, men anvend altid gryder/pander. - Anvend ikke komfuret, hvis den keramiske overfl ade er gået i stykker.

- Efterlad aldrig en friteuse eller smeltende fedt, paraffi n eller andet letantændeligt materiale uden opsyn. Sluk komfuret og emhætten i tilfælde af brand. Sluk ilden med et grydelåg, anvend aldrig vand.

- Læg ikke metalgenstande så som låg, knive og skeer på kogepladen. De bliver varme, hvis en kogezone tændes ved en fejl. - Opbevar ikke brændbare genstande i ovnen. De kan blive antændt, når ovnen tændes.

Pas på børnene!

Børnesikring for ovnlåge

- Komfuret er forsynet med lägesikring, så lågen bliver sværere at åbne for børn. Lågen åbnes ved først at trykke på lägesikringen under betjeningspanelet og derefter trække i håndtaget. - Aktiven lägesikringen ved at

- Deaktiver lågesikningen ved at skrue skruen helt ind.

Risiko for forbrændinger

Komfuret bliver meget varmt, när det er i brug. Be- rør ikke kogepladen eller ovnområdet under brug.

Foran over- og grillelementet fi ndes en beskyttelse, så disse ikke kan berøres.

Kogepladebeskyttelse (ekstratilbehør)

Kogepladebeskyttelsen (med eller uden visir foran drejeknapperne) skal samles og monteres på

Kornluret er fremstilet og mærket med henblik på genvinding. For at forhindre personskader skal produktet gøres ubrugeligt, når det er blevet beslut tet at skrotte det. Kontakt din kommune for at få information om, hvor og hvordan produktet skal genvindes på forsvarlig vis.

Væltesikring og installation af komfuret

Se medfølgende installationsvejledning.

Tekniske data

CC9532

Højde x bredde x dybde 900 x 497 x 594 mm Kogezoner 2 x 180 mm / 1,8 kW

2 × 145 mm / 1,2 kW

Ovnkapacitet 431

Energieffektivitet Klasse A

Bageareal 11 dm

Tilberedningstid

Over-/undervarme 43 min

Varmildt Se min Tilslutningseffekt Se typeskilt

CC9622/CC9632/CC9652

Højde x bredde x dybde 900 x 597 x 594 mm Kogezoner

CC9622 220 mm / 2,2 kW

2 × 145 mm / 1,2 kW

180 mm / 1,8 kW

CC9632 220/140 mm // 2,2/1,0 kW

2×115 mm/7.2 kW 100 mm / 1.0 JAM

CC9652 220/140 mm // 2,2/1,0 kW

2 × 145 mm / 1,2 kW

oval/180 mm // 2,4/1,5 kW

Ovnikapacitet 551

Energielektivitet Klasse A Bangareal 132 dm 2

Tilberedpingstid

Over-/undervarme 45 min

Vamluft 40 min

Tilslutningseffekt Se typeskilt

Højde x bredde x dybde 900 x 697 x 594 mm Kogezoner 220 mm / 2.2 kW

2×145 mm/1.2 kW

oval/180 mm // 2,4/1,5 kW

Ovnkapacitet 551

Energieffektivitet Klasse A

Bageareal 13,2 dm

Over-/undervarme 45 min

Varmluft 40 min

Tilslutningseffekt Se typeskilt

Indstilling af den rette temperatur

Varmluft kræver 20-30 °C lavere temperatur end over- og undervarme. Hvis der står forskellige temperaturer i opskriften, så vælg den laveste! Hvis du har travit, så brug hurtigstartfunktionen.

2 Vent, indtil kontrollampen slukkes

Hvis du skal bage "skrøbelige" kager, bør du lade kontrollampen tænde og slukke et par gange, inden du sætter bagepladen ind i ovnen. I varmlufttilstand er det dog muligt at sætte kagen ind i den kolde ovn.

3 Sæt pladen/pladerne ind

• Pladen skal skubbes helt ind!
• Vælg den rette rille (se til højre).
• To plader ad gangen er muligt ved varmluft (rille 2 og
5), kun én plade ved over-/undervarme (rille 2-4).
- Hvis madens eller bagværkets over- eller underside ved over-/undervarme bliver for brun, skal du vælge en lavere eller højere rille.

Varmluftsovn 6 riller

Varmluftsovn med teleskop 6 riller

Over-/undervarmeovn 5 riller

4 Valg af den rette bagetid

• Følg opskriftens anbefalinger
- Tideme for bagning med vamluft er de samme som ved almindelig bagning på trods af de lavere temperaturer. Husk dog på, at tiden forlænges med flere plader i ovnen.
• Se separat hæfte for at få flere oplysninger.

Tilvalg/indstillinger (alt efter model)

Aktivering af minutur

Ved hjælp af uret kan du indstille et lydsignal. Tryk først på 1, og vælg den ønskede tid med 4 og 5 inden for fem sekunder. Den maksimale tid er 23 timer og 59 minutter. Den resterende tid kan du kontrollere ved at trykke på 1. Lydsignalet høres i ca. 7 min., hvis du ikke forinden har trykket på en af knapperne.

Stege-/kogetid

Hvis du ønsker, at ovnen/komfuret slukkes efter en vis tid, skal du gøre følgende:

I. Sæt maden ind i ovnen og eller gryden/panden på køgezonen.

1. Indstil ovnens temperaturvælger og funktionsvælger og/eller kogezonen til det ønskede niveau.

2. Tryk på knappen 2, og vælg den ønskede stege-/kogetid med 4 og 5. Maks. tid er 10 timer. A vises på displayet. Den resterende tid kan du kontrollere ved at trykke på knappen 2. *

Hvis du ønsker, at ovnen/komfuret slukkes på et bestemt klokkeslæt, skal du gøre fölgende:

I. Sæt maden ind i ovnen og eller gryden/panden på kogezonen.

1. Indstil ovnens temperaturvælger og funktionsvælger og/eller kogezonen til det ønskede niveau.

2. Tryk på 3, og vælg ønsket slukningstidspunkt med knappen 4 og 5. Den maksimale tid er 23 timer og 59 minutter. A vises på displayet. Den resterende tid kan du kontrollere ved at trykke på knappen 3. *

Hvis du ønsker, at ovnen/komfuret startes og slukkes på et bestemt klokkeslæt, skal du gøre følgende: I. Sæt maden ind i ovnen og eller gryden/panden på kogezonen.

1. Indstil ovnens temperaturvælger og funktionsvælger og/eller kogezonen til det ønskede niveau.

2. Tryk på 2, og vælg ønsket stege-/kogetid med knappen 4 og 5. Den maksimale tid er 10 timer. A lyser på displavet.

3. Tryk på knappen 3, og vælg den ønskede sluknings- tid med 4 og 5. Maks. tid er 23 timer og 59 minutter. Når den indstillede stegetid er udløbet, slukkes ovnen Stege-/kogetid og stegningens/kogningens sluttid kan du kontrollere ved at trykke på knappen 2 og 3. *

Brug af stegetermometer

Ved hjælp af stegetermometret kan du nemt kontrollere kødets indvendige temperatur på displayet og desuden få ovnen til at slukke, när den rette tempera tur er nået. Sådan gør du:

I. Anbring stegetermometret i kødet. Husk at stikke termometret ind i kødets tykkeste ende. Termometret må heller ikke berøre ben eller standse i et fedtlag.

1. Fjern beskyttelsesproppen for udtaget på ovnens side, og sæt termometrets stik i udtaget. Når stikket er sat kormekt i, kan du aflæse kødets indvendige temperatur til venstre i displayet.

2. Vælg den ønskede indvendige temperatur med knapperne 4 eller 5 (displayet viser 80 fra begyndelsen). Maks. temperatur er 99 °C.

3. Sæt funktionsvælgeren i den ønskede position.

4. Når den ønskede indvendige temperatur er nået, slukkes ovnen (husk, ovnen tændes igen, når temperaturen falder), og et lydsignal høres. Deaktiver lydsignalet ved at trykke på knappen 2 og 3 på samme tid.
5. Sæt funktionsvælgeren og temperaturknappen på 0.
6. Fjem stegetermometer og stik, tag stegen ud, og sæt beskyttelsesproppen på igen.

Man skal ikke anvende andre stegetermometre i ovnen end det originale stegetermometer.

Temperaturen må højst stige til 250 °C i ovnen, när du anvender stegetermometer.

Beskyttelsesproppen skal altid sidde i udtaget, når stegetermometret ikke anvendes. I modsat fald kan der trænge fugt ind og beskadige ovnen.

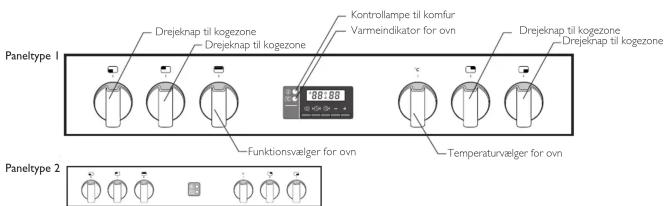

Drejeknap til kogezone

Aktivering af dobbelt kogezone

1. Drej først drejeknappen forbi maks. position (12), indtil der høres et klik.

2. Drej derefter drejeknappen tilbage til den ønskede position.

Ovnfunktioner

Symbol Ovnfunktion

Over- og undervarme. Over- og undervarme tændt. For bagning og stegning. På komfur CC9622 findes også undervarme og overvarme

Hurtigstart. Anvendes kun til foropvarmning. Når ovnen har nået den ønskede temperatur, indstilles ovnen på eller den bagværket sættes i ovnen.

Varmluft. Varmluftselement og blæser er tændt. Varmluft kræver 20-30 °C lavere temperatur end □. Da varmluft begynder at cirkulere med det samme, er det ikke nødvendigt at varme ovnen op i forvejen.

Pizza. Varmlufts- og underelement samt blæser er tændt. På den måde får du gennemstegt bund og saftig yderside. Drej funktionsvælgeren til positionen Pizza. Vælg temperaturen 180 - 250 °C. Foropvarm ovnen. Placer pizzaen på risten I, og bag den i 10-15 min.

Varmluftsgillistning. Blåser og grelliger er tændt. Varmluftsgillistning kan anvendes, hvis man griller store kødstykker, feks, en steg eller en grillkyling. Man kan også grille flere kødstykker. Læg det, som skal grilles, oven på risten, og anbring risten i ovenn. Placer bradepanden under risten at op opsamle føedt og væsker, som drypper ned under grillistningnen. Drej funktionsvælgeren til positionen Varmluftsgillistning. Vælg temperatlem melnd 150 o 180 °C til store kødstykker. Til mindre kødstykker, feks, koteletter, kan der vælges en højere temperatur. Vend kødet, når det halve af grilliden er gæt. Optøning / tørring. Over- og underelement med lav effekt og blæser tændt. Ved tørring anvendes 50 °C og ved optøning 100-125 °C.

Grill. Grillelement tændt. Ved grillstegning på rist skal bradepanden anbringes under risten for at opsamle det fedt og den væske, som drypper under stegningen. Brug rille 6 (den højeste) til små madvarer, rille 2-4 til større madvarer. Foropvarm grillen 5-10 minutter før grillstegningen. Vend kødet, når halvdelen af grillstegetiden er gået. Krydr med salt efter grillstegningen.

Langtidsstegning / varmholdning. Over- og underelement med lav effekt tændt. Ved langtidsstegning skal ovnen først forvarmes til 175 °C med S. Indstil ovnen på log vælg 110-125 °C. Ved varmholdning anvendes 70-90 °C.

Rengøring / Undervarme. Underelement tændt. Funktionen anvendes for at lette rengøring af ovnen. Hvis du vil brune den nederste del af bagværket mere, kan overvarmen slås fra under bagningen ved at indstille ovnen på

Ovnbelysning,

Keramisk kogeplade

Restvarmesignaler

Kogepladen er forsynet med restvarmesignaler. Advarselslampen tændes, når overfladen på den respektive kogezone er så vam, at man brænder sig ved berøring. Lampen lyser, så længe den er farligt vam, selv om zonen er slukket. Den slukkes først, når temperaturen er faldet til et ufarligt niveau.

Nogle gode råd

• Læg aldrig et skærebræt, en klud eller lignende på den varme kogeplade.
- Vær ekstra forsigtig, hvis sukker, sukkerholdigt snavs, alufolie eller plast smelter på kogepladen. I givet fald skal det skrabes væk hurtigst muligt. Brænder det fast, kan kogepladen let blive beskadiget.
- Træk ikke gryder/pander med ru bund hen over kogepladen. Det kan ridse kogepladens overflade og især gryder/pander med aluminiumsbund.
- Opbevar ikke tunge eller skarpe genstande over kogepladen. De kan falde ned og beskadige kogepladen. Hvis der skulle opstå en revne, skal strømmen til kogepladen afbrydes ved at trække stikket ud af stikkontakten eller fjerne en sikring.

BEMÆRK!

Lav aldrig mad direkte på den keramiske kogeplade, men anvend altid gryder/pander. Anvend ikke komfuret, hvis den keramiske overflade er gået i stykker. Komfuret kan blive beskadiget, hvis der trænger fugt ned gennem revner i kogepladen.

Energisparetips

• Anvend låget. Læg altid låget på gryden ved hastige opkog,
- Anvend gryder i korrekt størrelse. Det bedste resultat opnås, hvis man anvender gryder/pander med tyk bund, hvor bunden er lige så stor eller helst en anelse større end selve kogezonen. Med plan bund sparer man også energi.
- Hold gryder/pander og kogezoner rene. Snavs og ujævnheder på grydens/pandens underside og på zonens overflade medføre energitab.
- Udnyt eftervarmen. Hvis en allerede varm zone bliver ledig, så husk at udnytte eftervarmen til at lade retter simre, holde retter varme osv.
- Ved kogning af f.eks. grønsager tilsættes så meget vand, at grønsagerne lige bliver dækket.
