BRUGSANVISNING ZWH 7160 P ZANUSSI

Tilpasning ____ 10
Daglig brug 10
Vaskeprogrammer 18
Forbrugsværdier ____ 20
Vedligeholdelse og rengøring ____ 21
Hvis noget går galt ____ 23

Ret til ændringer uden varsel forbeholdes

Om sikkerhed

Vigtigt Læs vejledningen grundigt igennem, og gem den til senere brug.

• Sikkerhedsmæssigt overholder apparatet gældende industrielle standarder og lovbestemmelser om maskinsikkerhed. Som producent føler vi os dog forpligtet til at komme med nedenstående sikkerhedsbemærkninger.
• Det er meget vigtigt, at brugsanvisningen til apparatet gemmes, så den kan bruges til at slå op i. Hvis apparatet skifter ejer – enten fordi det sælges/overdrages til en anden, eller fordi ejendommen sælges, og apparatet bliver stående – skal vejledningen altid følge med apparatet, så den nye ejer kan sætte sig ind i, hvordan det virker, og er bekendt med de tilhørende advarsler.
• Den SKAL læses grundigt igennem, inden apparatet installeres eller tages i brug.
• Efterse apparatet for eventuelle transportskader, inden det startes for første gang. Tilslut aldrig et defekt apparat. Kontakt forhandleren, hvis der er beskadigede dele.
• Hvis apparatet leveres om vinteren, när temperaturen er under frysepunktet. Lad det stå i 24 timer ved stuetemperatur, inden det startes for første gang
• Apparatet er beregnet til brug i en normal husholdning. Producenten påtager sig intet ansvar for frostskader. Se under "Frostsikring".

Generelt om sikkerhed

• Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde.
• Ved vaskeprogrammer med høje temperaturer kan lugeglasset blive meget varmt. Rør ikke ved det!

• Sørg for, at børn eller husdyr ikke kravler ind i tromlen. For at undgå dette, kontroller tromlen inden brug.

• Genstande som mønter, sikkerhedsnåle, søm, skruer, sten eller andre hårde, skarpe ting kan medføre stor skade og må ikke kommes i apparatet.

• Brug kun de anbefalede mængder skylle- og vaskemiddel. Der kan ske skade på tekstilerne, hvis man fylder for meget i. Se producentens anbefalinger angående mængder.
• Vask små ting som sokker, snører, vaskbare bælter og lignende i en vaskepose eller et lukket pudebetræk, da den slags ting ellers kan komme ind mellem apparatets bundkar og tromlen.
• Der må ikke vaskes genstande med stivere eller usømmede eller trevlede ting.
• Kobl altid apparatet fra strømforsyningen, og luk for vandet efter brug, samt inden rengøring og vedligeholdelse.
• Forsøg aldrig selv på at reparere apparatet. Reparationer udført af uerfarne personer kan medføre alvorlig fejlfunktion og ulykker. Kontakt Electrolux Service A/S. Forlang altid, at der anvendes originale reservedele.

Installation

• Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af det.
• Alle emballagedele og transportsikringer skal fjernes før brug. Det kan medføre stor skade på apparatet og andre ejendele, hvis dette ikke overholdes. Se det pågældende afsnit i brugervejledningen.
• Apparatet er kun beregnet til fritstående brug. MONTER IKKEindbygget under køkkenbord, og topladen må IKKE fjernes, uanset årsag.
• Når apparatet er installeret, skal man kontrollere, at det ikke står på tilløbs- eller afløbsslangen, og at netkablet

ikke er i klemme mellem væggen og toppladen/bordpladen.

• Installér apparatet på et plant, hårdt gulv.
• Placér aldrig pap, træ eller lignende materialer under apparatet for at kompensere for ujævnheder i gulvet.
• Hvis apparatet står på et gulv med tæppe, skal benene justeres, så luften kan cirkulere frit under apparatet.
• Kontrollér, at apparatet ikke berører væggen eller andre køkkenelementer.
• Dette apparat skal sluttes til en koldtvandsforsyning.
• Brug ikke slangen fra det gamle apparat ved tilslutningen til vandforsyning. Brug altid den medfølgende slange.
• Tilløbsslangen må ikke forlænges. Hvis den er for kort, og man ikke kan flytte hanen, skal der anskaffes en ny, længere slange specifikt beregnet til formålet.
• Se altid efter, at der ikke siver vand fra slanger og slangekoblinger efter installationen.
• Se under "Frostsikring", hvis apparatet installeres på et sted, hvor der kan forekomme frost. Producenten fra-lægger sig ethvert ansvar for frostskader.
• Eventuelt VVS-arbejde i forbindelse med installationen skal udføres af en faguddannet VVS-montør eller -installatør.
• Eventuelt elarbejde skal udføres af en autoriseret installatør eller en anden fagkyndig person.

Brug

- Dette apparat er kun til husholdningsbrug. Det må ikke anvendes til andre formål end det, det er beregnet til.

- Vask kun tøj, der er beregnet på at blive maskinvasket. Følg instruktionerne på hvert vaskemærke.

- Fyld ikke for meget i maskinen. Se under "Vaskeprogrammer"

- Før vask skal man sikre sig, at alle lommer er tømt og alle lynlåse lukket. Undgå at vaske trevlede eller forrevne tøjstykker, og behandl pletter fra maling, blæk, rust og græs før vask. Bh'er med metalbøjler MÅ IKKE maskinvaskes.

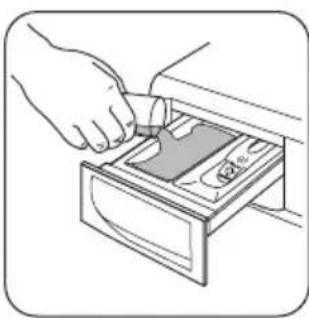

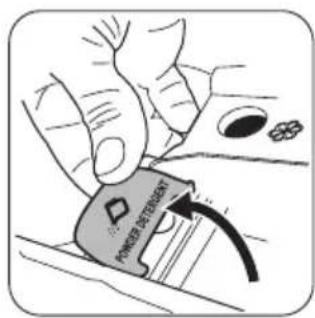

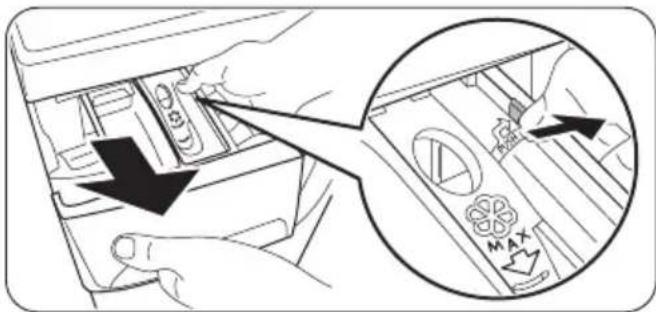

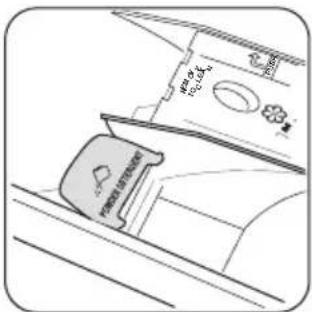

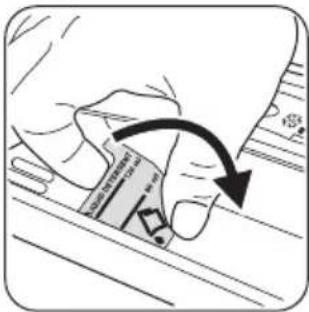

- Vaskemiddelskuffen er forsynet med en indsats til flydende vaskemiddel. Indsatsen må ikke bruges nedadvendt til geléagtige vaskemiddler, med programmer, der omfatter forvask, samt med tilvalgsfunktionen Udskudt start. I ovennævnte tilfælde kan du bruge vaskebolde eller poser, som følger med vaskemidlet. Tag vaskebolden/-posen ud, når vaskeprogrammet er slut.

• Tøjstykker, der har været i kontakt med flygtige opløsningsmidler, må ikke maskinvaskes. Hvis der er anvendt flydende rensevæsker, skal det sikres, at væsken er fjernet fra tøjet, før det kommes i apparatet.
• Tag aldrig stikket ud af kontakten ved at trække i ledningen. Hold altid i selve stikket.
• Brug aldrig apparatet, hvis strømkablet, betjeningspanelet, toppladen eller soklen er beskadiget, så der er fri adgang til apparatets indre dele.

Børns sikkerhed

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med fysiske eller sensoriske handicaps eller med manglende erfaring og viden, med mindre de er under opsyn af den, der har ansvaret for deres sikkerhed, eller har fået vejledning i apparatets brug af den pågældende person.
• Børn skal være under opsyn, så de ikke kan lege med apparatet.
• Emballagen (f.eks. plastfilm, polystyren) kan være farlig for børn - fare for kvælning! Opbevar materialet utilgængeligt for børn.
• Opbevar altid vaskemidler et sikkert sted og utilgængeligt for børn.
• Sørg for, at børn eller husdyr ikke kravler ind i tromlen. Apparatet er udstyret med en særlig funktion for at hindre, at børn eller kæledyr bliver lukket inde i tromlen.

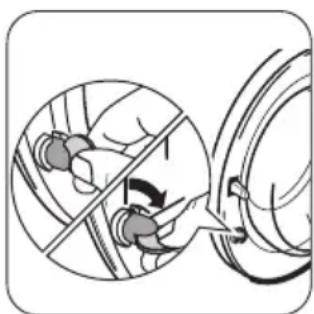

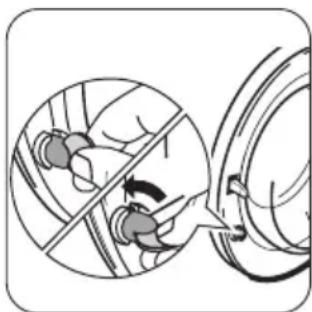

Anordningen aktiveres ved at dreje knappen på indersiden af lugen med uret (uden at trykke på den), til kærven står vandret. Om nødvendigt anvendes en mønt.

Anordningen deaktiveres, så lugen atter kan lukkes, ved at dreje knappen mod uret, til kærven er lodret.

Gør følgende for at fjerne eventuelt vand i apparatet det installeres i et rum, hvor temperaturen kan falde der 0 °C:

1. Tag stikket ud af kontakten.
2. Luk for vandhanen.
3. Skru indløbsslangen af vandhanen.

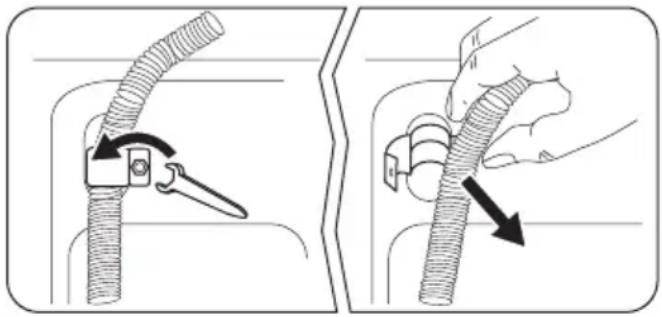

4. Skru afløbsslangen af den bageste holder, og hægt den af vasken eller vandlåsen.

hvisæt en skål på gulvet.

1. Anbring afløbsslangen på gulvet så enden af afløbs- og tilløbsslangen er i skålen på gulvet, og lad vandet løbe ud.

2. Skru tilløbsslangen på vandhanden og afløbsslangen på bagsiden af apparatet igen.

Sørg for, at rumtemperaturen er over 0 °C, når apparatet startes igen.

Miljøhensyn

Symbole på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsa

Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at for at dette produkt bliver bortskaffet på den rette må hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der kunne forårsages af forkert bortskaffelse af dette pro

Kontakt det lokale kommunekontor, affaldsselskab e den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Emballagemateriale

Materialer mærket med symbolet kan genanvendes

PE<=polyætylen
PS<=polystyren
PP<=polypropylen

Det betyder, at de kan genbruges ved at bortskaffe dem korrekt i de dertil beregnede affaldscontainere.

Råd om økologi

• Normalt snavset tøj kan vaskes uden forvask for at spallørse vaskemiddel, vand og tid (det beskytter også miljøktet!).
  ^en Vaskemaskinen arbejder mere økonomisk, hvis den er fyldt.
• Med passende forbehandling kan pletter og begrænset snavs fjernes; Vasketøjet kan vaskes ved en lavere temperatur.
• Dosér vaskemiddel alt efter vandets hårdhed, graden af snavs og mængden af tøj.

1 Vaskemiddelskuffe
2 Topplade
3 Betjeningspanel
4 Lugehåndtag
5 Typeskilt (på dørkant)
6 Justerbare fødder, front

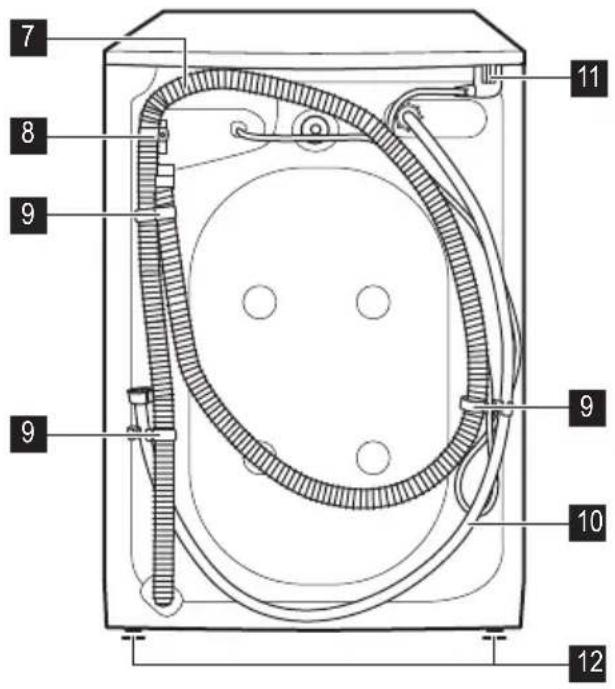

7 Afløbsslange
8 Holder til afløbsslange
9 Slangeholdere
10 Tilløbsslange
11 Elledning
12 Fødder, bagside

Tekniske data

Mål Bredde		60 cm
	Højde	85 cm
	Dybde	54 cm
Tilslutning, el Information om eltilslutning findes på typeskiltet indvendigt på lugen.
Vandtilførslens tryk Minimum		0,05 MPa
	Maksimum	0,8 MPa
Maksimal fyldning Bomuld 7 kg
Centrifugeringshastighed Maksimum 1400 o/m (ZWH 7140 P)		1600 o/m (ZWH 7160 P)

Udpakning

Advarsel

- Læs afsnittet "Om sikkerhed" grundigt, før apparatet installeres.

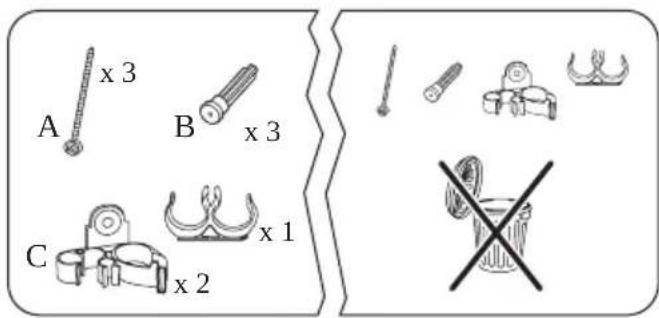

Advarsel Fjern og gem alle transportsikringsdele, så de kan sættes på, hvis apparatet skal transporigen.

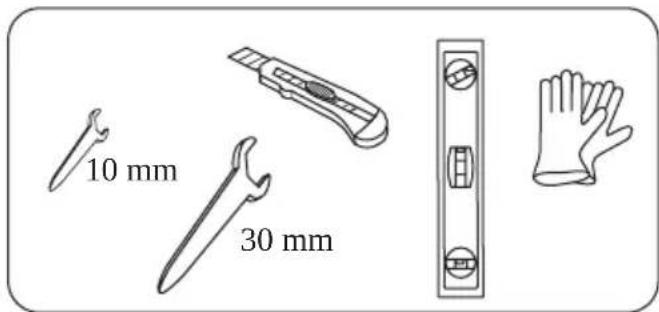

Nødvendigt værktøj

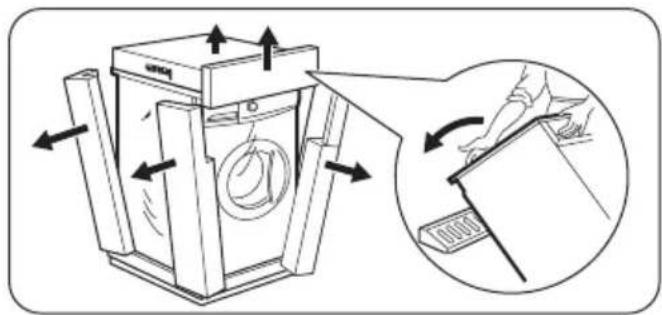

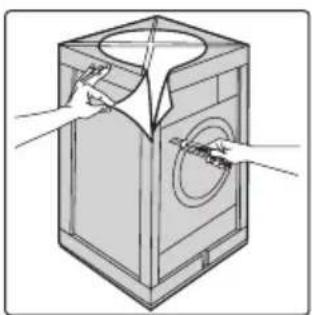

- Fjern den udvendige film. Brug om nødvendigt en kniv.

• Fjern toppen af papkassen.
• Fjern polystyrenemballagen.

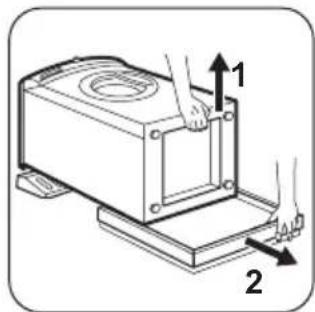

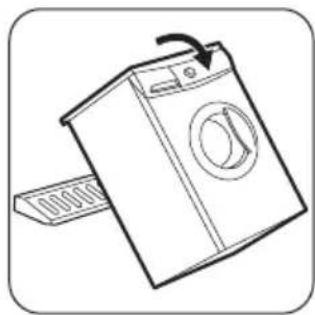

- Læg det forreste stykke på gulvet bag ved apparatet, og læg derefter forsigtigt apparatets bagside på det. Pas på, at slangerne ikke kommer i klemme.

- Fjern polystyrenbunden.

- Åbn lugen, og fjern plastanordningen til afløbsslangen, posen med brugervejledningen og plastpropper fra tromlen.

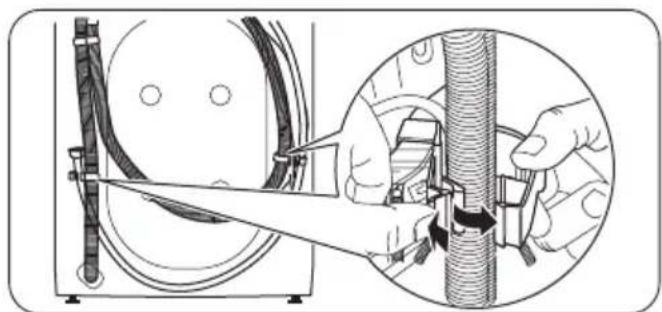

- Tag strømkablet, tilløbsslangen og afløbsslangen ud af holderne (C) bag på apparatet.

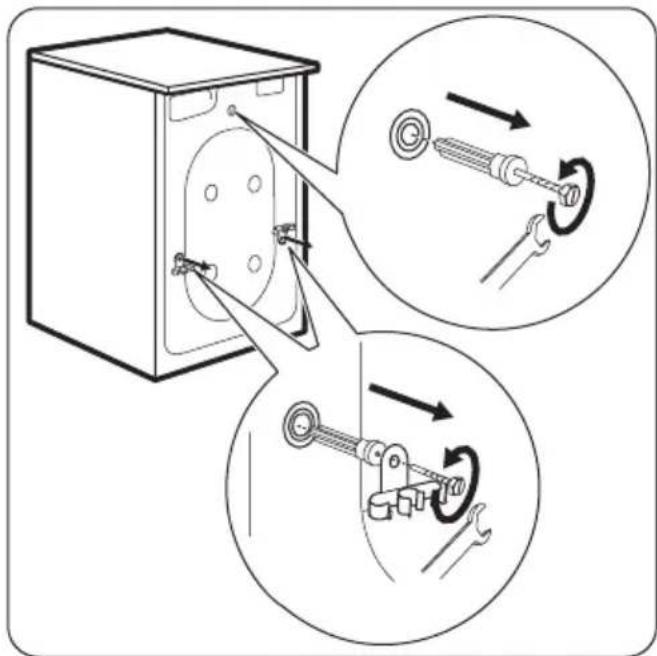

• Skru de tre skruer ud (A), og fjern slangeholderne (C).

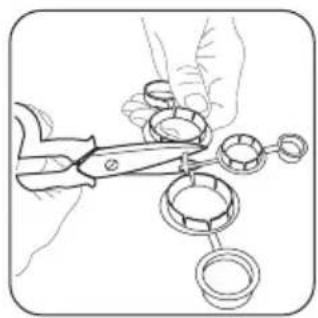

• Skub de tilhørende plaststykker ud (B).

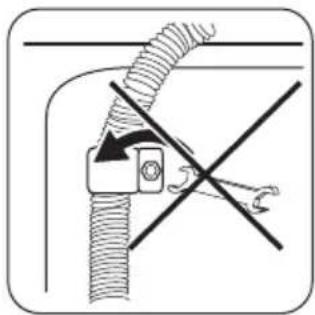

Advarsel Afløbsslangen må ikke fjernes fra den bageste holder. Denne slange må kun fjernes, hvis det er nødven-digt for at tømme vandet ud. Se under "Frostsik-ring" og "Hvis noget går galt".

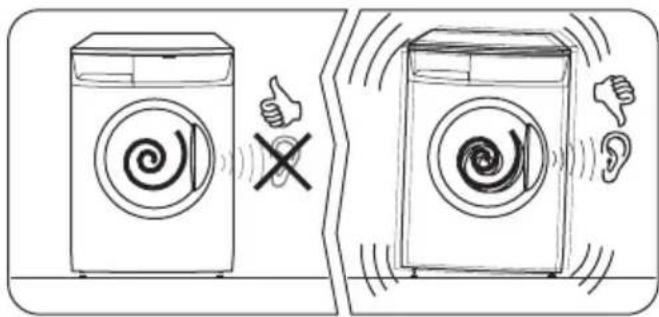

Nivellér vaskemaskinen ved at hæve eller sænke bene- ne.

Apparatet SKAL være nivelleret og stå stabilt på et jævnt, hårdt gulv. Om nødvendigt kan indstillingen kontrolleres med et vaterpas. Enhver nødvendig justering kan foretages med en skruenøgle.

Nøjagtig nivellering forebygger rystelser og støj, og at apparatet flytter sig under drift.

Foretag en ny nivellering, hvis apparatet ikke står plant og stabilt.

Vandtilførsel

Forbind slangen til en ha- ne med et 3/4" gevind.

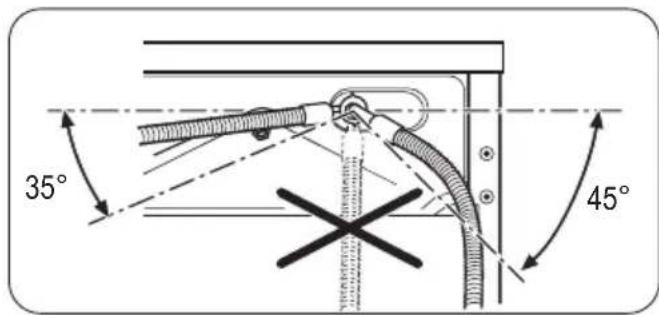

Løsn ringmøtrikken for at indstille slangens vinkel mod venstre eller højre, afhængigt af vandhanens placering. Lad ikke tilløbsslangen hænge nedad. Når indløbsslangen er placeret, skal ringmøtrikken strammes igen for at undgå udslip.

Udtømning af vand

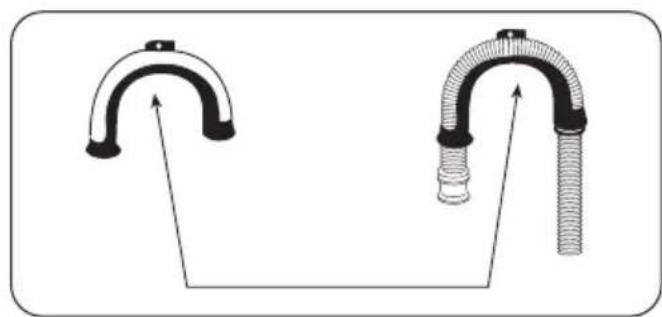

Form først en løkke med enden af afløbsslangen ved hjælp af den plastanordning til slangen, der leveres med apparatet.

Enden af afløbsslangen kan tilsluttes på fire måder:

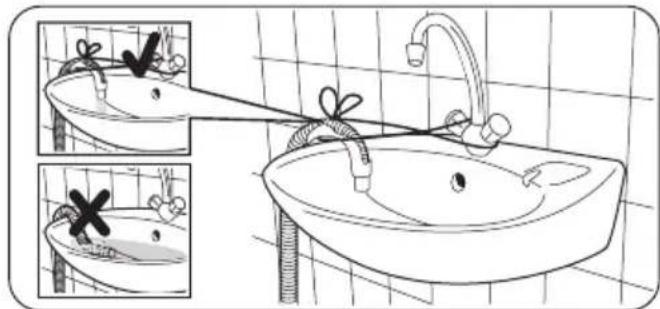

- Hægtet på kanten af en vask ved hjælp af plastanordningen til slangen.

Bind plastanordningen til vandhanen med en snor for at undgå, at afløbsslangen hægter sig af under udtømning fra apparatet.

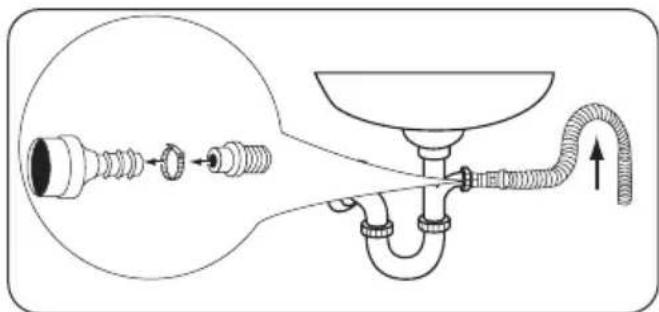

- Til en vandlås fra en vask.

Skub afløbsslangen ind i vandlåsen, og fastgør den med en clips, og sørg for, at afløbsslangen danner en løkke, som forhindrer, at vand fra vasken løber ind i apparatet.

Hvis vaskens afløb ikke har været brugt før, skal du fjerne eventuelle blindpropper.

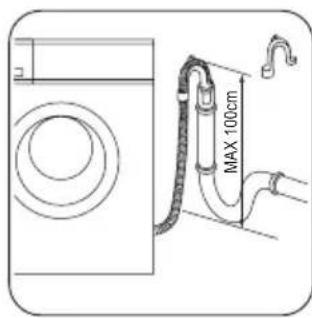

- Direkte til et afløbsrør i en højde på mindst 60 cm og højst 100 cm.

Afløbsslangens endestykke skal altid være ventileret, dvs. rørets indvendige diameter skal være større end afløbsslangens udvendige diameter Afløbsslangen må ikke danne knæk.

- Direkte til et indbygget afløbsrør i rummet.

Afløbsslangen kan forlænges til maksimalt 4 meter. Der fås en ekstra afløbsslange og et samlestykke hos Electrolux Service A/S.

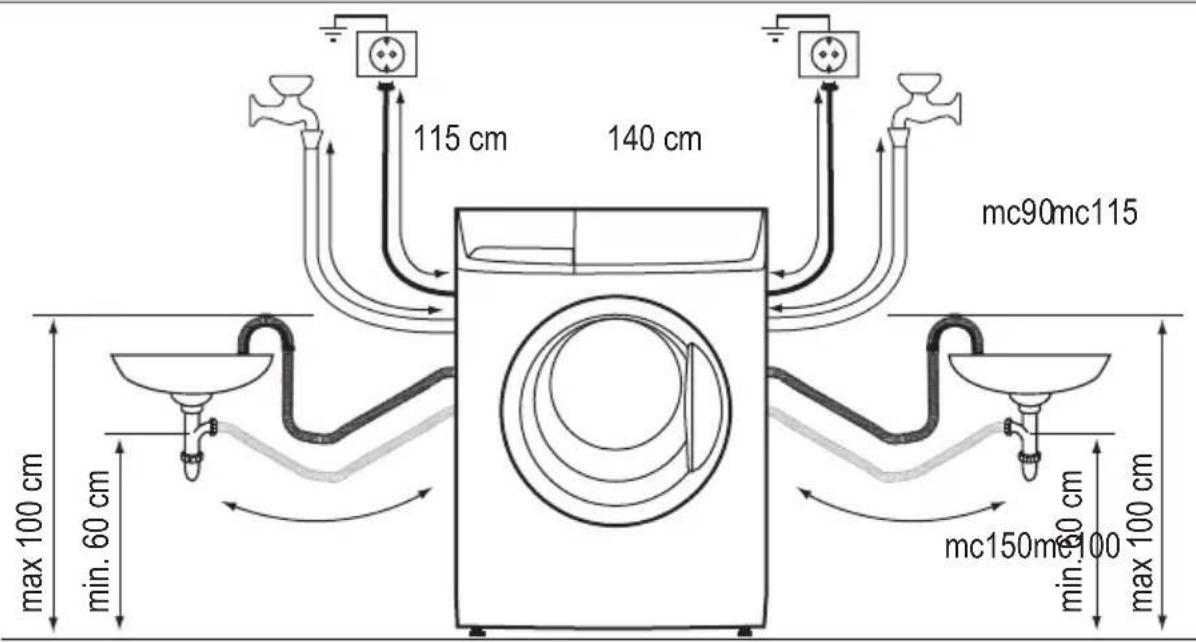

Oversigt over tilslutninger

Tilslutning, el

• Maskinen skal jordes, jvf. Stærkstrømsreglementet.
• Sørg for, at den elektriske information på typeskiltet svarer til boligens elforsyning.
• Brug altid en korrekt monteret lovlig tilslutningskontakt.
• Brug ikke multistik, stikdåser og forlængerledninger. Der er risiko for brand.

• Du må ikke selv udskifte eller ændre netkablet. Kontakt eftersalgsservicen.

• Pas på, at netstikket og -ledningen ikke bliver klemt eller beskadiget af maskinens bagpanel.

• Sørg for, at der er adgang til netstikket efter installationen.
• Undgå at slukke for maskinen ved at trække i ledningen. Tag altid selve netstikket ud af kontakten.
• Denne maskine opfylder gældende EU-direktiver.

Ibrugtagning

• Sørg for, at tilslutningen af el og vand er i overensstemmelse med installationsanvisningerne.
  • Sørg for, at tromlen er tom.

- Kør en bomuldsvask ved højeste temperatur uden tøj i maskinen for at fjerne eventuelle belægnin-

Tilpasning

Apparatet har et lydmodul, der afgiver signal i følgende situationer:

• Ved programslut.
  • Hvis der er en fejl.

Lydsignalet slås fra ved at trykke på knappen 4 og 5 samtidigt i ca. 6 sekunder (medmindre der er en fejl).

Når børnesikringen er slået til, kan du gå fra apparatet uden at skulle tænke på, at børn kan beskadige det eller

Daglig brug

Sortering af vasketøj

Følg instruktionerne på hvert vaskemærke samt producentens anvisninger. Sortér vasketøjet efter: Hvidt, kulørt, syntetiske stoffer, finvask og uld.

Før vasketøjet lægges i maskinen

Vigtigt Sørg for, at der ikke er metalgenstande i vasketøjet (f.eks. hårspænder, sikkerhedsnåle o.lign.). Knap pudebetræk, luk lynlåse, hægt hægter, og lås tryklåse. Bind bælter eller lange bændler. Fjern eventuelle kroge (fra f.eks. gardiner).

selv komme til skade. Funktionen er stadig slået til, när apparatet er standset.

Funktionen kan indstilles på to måder:

1. Før der trykkes på knappen 9: Apparatet kan ikke startes.
2. Efter der er trykket på knappen 9: Det er ikke muligt at ændre noget andet program eller tilvalg.

Funktionen slås til/fra ved samtidig at trykke på knappen 2 og 3 samtidigt i ca. 6 sekunder, indtil symbolet 📋 vises eller forsvinder i displayet.

• Vask aldrig kulørt og hvidt tøj sammen. Hvidt tøj kan miste "hvidheden" i vasken.
• Nyt, kulørt tøj kan smitte af i den første vask. Det skal derfor vaskes separat første gang.
• Gnub særligt snavsede steder med et særligt rensemiddel.
• Behandl gardiner særligt forsigtigt.
• Vask sokker og handsker i en pose eller et net.

Blod: Behandl friske pletter med koldt vand. Ved indtørrede pletter skal tøjet lægges i blød natten over i et specialvaskemiddel. Derefter gnubbes pletten i sæbevandet.

Oliebaseret maling: Fugt med rensebenzin, læg tøjet på en blød klud, og dup på pletten. Skal behandles flere gange. Indtørrede fedtpletter: Fugt med terpentin, læg tøjet på en blød overflade, og dup pletten med fingerspidserne og en bomuldsklud.

Rust: Oxalsyre opløst i varmt vand eller et rustfjerningsmiddel brugt koldt. Vær forsigtig med gamle rustpletter, da cellulosestrukturen allerede vil være beskadiget, og tøjet kan være blevet hullet.

Mugpletter: Behandles med blegemiddel og skylles grundigt (kun hvidt og farveægte tøj).

Græs: Indsæbes let og behandles med blegemiddel (kun hvidt og farveægte tøj).

Kuglepen og lim: Fugt med acetone ^1) , læg tøjet på et blødt stofunderlag, og dup pletten.

Læbestift: Fugt med acetone som ovenfor, og behandl pletten med husholdningssprit. Fjern eventuelle resteren-de mærker med blegemiddel.

Rødvin: Lægges i blød i vand og vaskemiddel, skylles og behandles med eddikesyre eller citronsyre og skylles efter.

Fjern eventuelle resterende mærker med blegemiddel.

Blæk: Afhængigt af typen af blæk fugtes tøjet først med acetone ^1) , derefter med eddikesyre. Fjern eventuelle resterende mærker på hvidt tøj med blegemiddel, og skyl grundigt efter.

Tjære: Behandl først med pletfjerner, husholdningssprit eller rensebenzin, og vask derefter tøjet.

Åbn lugen ved forsigtigt at trække håndtaget udad

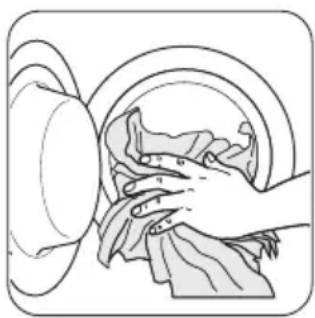

Læg vasketøjet i

Læg tøjet i tromlen, ét stykke ad gangen, og sørg for at ryste det ud så godt som muligt.

Maksimal fyldning

Se anbefalede fyldninger under "Vaskeprogrammer".

Generelle regler:

• Koge-/kulørtvask: Tromlen kan fyldes, men ikke for tætpakket.
• Syntetisk: Tromlen må kun være halvt fyldt.
• Sarte stoffer og uld: Tromlen må kun være en tredjedel fyldt.

1) Brug ikke acetone på kunstsilke.

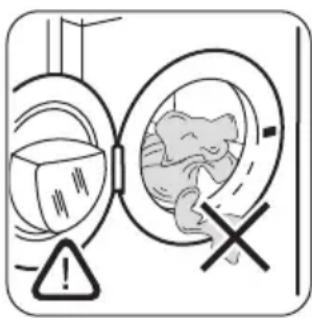

Luk lugen forsigtigt

Advarsel Sørg for, at der ikke kommer tøj

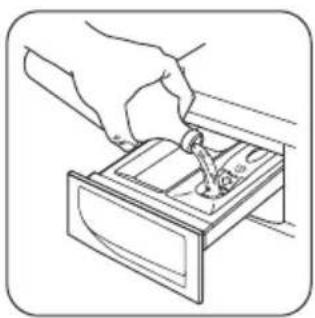

Vaskemidler og tilsætningsmidler

Gode vaskeresultater afhænger blandt andet af det anvendte vaskemiddel og den korrekte mångde for at undgå spild og beskytte miljøet.

Selv biologisk nedbrydelige vaskemidler indeholder stoffer, der i store mængder kan skade den økologiske balance.

Valget af vaskemiddel afgøres af materialetypen (finvask, uld, bomuld osv.), farven, vasketemperaturen og graden af tilsmudsethed.

Alle vaskemidler i almindelig handel kan anvendes i denne vaskemaskine:

• Vaskepulver til alle stoftyper.
• Vaskepulver til sarte stoffer (40 °C maks.) og uld.
• Flydende vaskemiddel, helst til vaskeprogrammer med lave temperaturer (maks. 60 °C) til alle stoftyper eller specialmiddel kun til uld.

Mængde af vaskemiddel

Arten og mængden af vaskemiddel afgøres af materialetypen, fyldningen, graden af tilsmudsethed og vandets hårdhed.

Se altid vejledningen på pakken angående mængde af va- skemiddel.

Brug mindre vaskemiddel, hvis:

• Der vaskes mindre tøj.
• Tøjet kun er let snavset.
• Der dannes store mængder skum under vasken.

Vandets hårdhedsgrad

Vandets hårdhed klassificeres i såkaldte hårdhedsgrader. Oplysninger om vandets hårdhed i et givent område fås hos vandværket eller kommunen.

Hvis vandet er middelhårdt eller hårdt, anbefales det at til- sætte et blødgøringsmiddel. Følg altid producentens vej- ledning.

Hvis vandet er blødt, justeres mængden af vaskemiddel.

Åbn vaskemiddelskuffen

W Rum til pulvervaske-middel eller flydende va-skemiddel, som bruges til hovedvask. ✉ Rum til flydende tilsætningsmidler (skyllemiddel, stivelse).

Advarsel Hvis du ønsker et program med forvask, hældes vaskemidlet ind blandt tøjet i tromlen.

Advarsel Afhængigt af typen af vaskemiddel (pulver eller flydende) skal du sørge for, at klappen i net til hovedvask er i den ønskede position.

Klap til pulvervaskemiddel eller flydende vaskemiddel

OP – Klapposition, hvis der bruges vaskemiddel i PULVER

NED – Klapposition, hvis der bruges FLYDENDE va- skemiddel til hovedvask

Hvis klappen ikke er i den ønskede position:

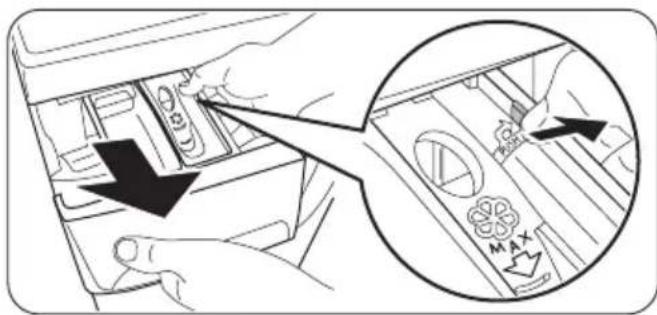

- Træk skuffen ud. Skub skuffens kant udad mod pilen (PUSH) for at lette udtagningen.

Hvis klappen er nede, og du ønsker at bruge pulvervaskemiddel:

• Drej klappen opad. Sørg for, at klappen er helt på plads.
• Sæt forsigtigt skuffen i.

• Dosér vaskemidlet.
• Hæld vaskepulveret i rummet til hovedvask 📊.

Hvis klappen er oppe, og du ønsker at bruge flydende vaskemiddel:

• Drej klappen nedad.
• Sæt forsigtigt skuffen i.

- Dosér vaskemidlet.

Se altid vejledningen på pakken angående mængde af vaskemiddel, og kontroller, at vaskemidlet kan hældes i skuffen.

- Hæld flydende vaskemiddel i rummet Ⓗ uden at overskride mængden, der er angivet på klappen. Vaskemidlet skal hældes i de korrekte rum i vaskemiddelskuffen, før programmet startes.

Advarsel Brug ikke klappen i positionen "NED" med:

• Geléagtige eller tyktflydende vaskemidler.
- Pulvervaskemiddel.
- Sammen med programmer, der omfatter forvask.
- Brug ikke flydende vaskemiddel, hvis vaskeprogrammet ikke skal starte med det samme.

I alle ovennævnte tilfælde bruges klappen i positionen "OP".

Dosér skyllemidlet

Hæld skyllemiddel eller eventuelle tilsætningsmidler i rummet mærket (overskrid ikke "MAX"-mærket i skuffen). Eventuelle tilsætningsmidler skal hældes i de korrekte rum i vaskemiddelskuffen, lige før programmet startes.

Luk vaskemiddelskuffen.

Vælg et opvaskeprogram

Via betjeningspanelet kan du vælge vaskeprogram og forskellige tilvalgsfunktioner.

Når der vælges en tilvalgsknap, tændes den tilhørende kontrollampe. Ellers er den slukket.

Se under "Vaskeprogrammer" for at få oplysninger om kompatibilitet mellem de enkelte vaskeprogrammer og

tilvalgsfunktioner. Hvis der vælges en forkert tilvalgsfunktion, blinker den indbyggede røde kontrollampe i knappen 9 3 gange, og meddelelsen Err vises i displayet.

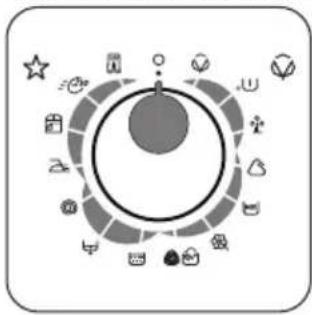

1 Programvælger Drej programvælgeren hen på det ønskede program. Programvælgeren kan

drejes i begge retninger. Den grønne kontrollampe for knappen 9 begynder at blinke: Der er nu tændt for apparatet.

Hvis programvælgeren drejes hen på et andet program, mens apparatet kører, blinker den røde kontrollampe for knappen 9 3 gange, meddelelsen Err vises i displayet for at angive et forkert programvalg. Apparatet kører ikke det nye valgte program.

- Apparatet slukkesved at dreje programvælgeren til positionen ○. - Et igangværende program kan annulleres eller ændres ved at slukke for apparatet ved at dreje programvælgeren til positionen ○. Vælg det nye program ved at dreje programvælgeren til det ønskede program. Start det nye program ved at trykke på 9-knappen igen. Vaskevandet i karret tømmes ikke ud.

2 Temperaturknap

Tryk på temperaturknappen for at vælge den bedst egnede temperatur for vask af tøjet.

※: Kold vask

3 Centrifugering (nedsat hastighed)

Centrifugering (nedsat hastighed)

Når det ønskede program er valgt, foreslår maskinen automatisk den maksimale centrifugeringshastighed til det pågældende program.

Tryk en eller flere gange på denne knap for at ændre omdrejningstal, hvis tøjet skal centrifugeres ved en anden hastighed. Den tilhørende kontrollampe tændes.

4 Skyllestop Ved at trykke på denne knap tændes den tilhørende kontrollampe.

Med denne funktion tømmes vandet ikke ud af apparatet efter sidste skylning, så tøjet ikke bliver krøllet. Vandet skal pumpes ud, inden lugen åbnes. Se under "Ved programslut" for at få oplysninger om udpumpning af vand.

5 Kvikvask Ved at trykke på denne knap tændes den tilhørende kontrollampe.

Kort program til let snavset tøj, eller til tøj, der blot skal friskes op. Med denne tilvalgsfunktion anbefales en mindre mængde vasketøj:

• Bomuld 3,5 kg
- Syntetisk og finvask 2 kg

6 Ekstra skylning Denne maskine er designet til at spare på vandet. Vælg denne funktion, hvis

det er nødvendigt at bruge ekstra vand til skylning (Ekstra skyl). Maskinen gennemløber ekstra skyl. Denne funktion anbefales til folk med vaskemiddelallergi samt på steder med meget blødt vand.

7 Visning

Når børnesikringen er slået til, kan man gå fra apparatet, mens det er i gang.

7.3

• Det valgte programs varighed

Når der er valgt et program, vises dets varighed i timer og minutter (f.eks.2.05). Programmets varighed beregnes automatisk ud fra den anbefalede maks. tøjmængde for hver type tekstiler. Når programmet er startet, opdateres resttiden en gang i minuttet.

- Senere start

Når der er valgt udskudt start ved at trykke på den tilhørende knap, vises symbolet i displayet i nogle sekunder. Derefter vises varigheden af det valgte program. Nedtællingen af den valgte udskydelse sker med én time ad gangen, og når der er 1 time tilbage, tælles der ned minutvis.

- Alarmkoder

Ved fejlfunktioner/driftsforstyrrelser kan der blive vist nogle alarmkoder, f.eks. E20 (se under "Når der opstår fejl").

• Forkert programtilvalg

Hvis der tilvælges en funktion, der ikke kan bruges sammen med det indstillede vaskeprogram, vises meddelelsen Err nederst i displayet i nogle sekunder, og den røde kontrollampe for knappen 9 begynder at blinke.

- Program slut

Når programmet er slut, vises et blinkende nul (☐) i displayet, kontrollampen for lugen 10 og kontrollampen for knappen 9 slukkes, og lugen kan åbnes.

8

Udskudt start Med denne knap kan programmet udsættes med 30, 60 og 90 minutter, 2

Hvis programmet først skal starte senere, vælger du tid til start ved at trykke en eller flere gange på knappen.

Displayet viser indstillingen for Udskudt start i nogle sekunder. Derefter viser det igen programmets varighed.

Denne funktion skal vælges, når der er valgt program, men før programmet startes.

Den udskudte start kan annulleres eller ændres, så længe der ikke er trykket på knappen 9.

Sådan vælges den udskudte start:

• Vælg programmet og de ønskede tilvalgsfunktioner.
  • Vælg udskudt start ved at trykke på knappen 8.
• Tryk på knappen 9:

- Apparatet starter nedtællingen, time for time.

– Når den indstillede starttid nås, starter programmet.

Annullering af udskudt start, när maskinen er startet:

• Sæt apparatet på PAUSE ved at trykke på knappen 9.
• Tryk én gang på knappen 8. Displayet viser '.
• Tryk på knappen 9 igen for at starte programmet.

- Den valgte starttid kan kun ændres, efter at man har valgt vaskeprogrammet igen.

- Lågen vil være låst gennem hele tidsperioden frem til den udskudte start. Hvis det er nødvendigt at åbne lugen, skal maskinen først sættes på PAUSE ved at trykke på knappen 9. Der går nogle minutter, før lugen kan åbnes. Luk lugen, og tryk på samme knap igen.

i

Udskudt start kan ikke vælges sammen med udtømningsprogrammet.

9

• Det valgte program startes ved at trykke på knappen 9, hvorefter den tilhørende grønne kontrollampe holder op med at blinke. Kontrollampen 10 tændes for at vise, at apparatet er gået i gang, og at lugen er låst. Hvis der er valgt udskudt start, starter apparatet nedtællingen.
• Efter start kan et igangværende program afbrydes med et tryk på knappen 9: Den tilhørende grønne kontrollampe begynder at blinke. Det er muligt at ændre nogle af tilvalgsfunktionerne for et igangværende program, inden programmet har udført dem.
• Programmet genstartes fra det punkt, hvor det blev afbrudt, ved at trykke på knappen 9.

- Når programmet er gået i gang, låses lugen. Hvis du af en eller anden

grund vil åbne lugen, skal apparatet først sættes på PAUSE ved at trykke på knappen 9. Efter få minutter kan lugen åbnes.

Hvis døren forbliver låst, betyder det, at apparatet er gået i gang med at varme op, eller at vandstanden er for høj. Forsøg aldrig at tvinge lugen op!

Hvis lugen er låst, og det er absolut nødvendigt at åbne den, skal der først slukkes for apparatet ved at dreje programvælgeren til ○. Efter få minutter kan lugen åbnes (vær opmærksom på vandstand og vandtemperatur!). Når lugen er lukket: Vælg program og tilvalgsfunktioner igen, og tryk derefter på knappen 9.

Kontrollampen for lugen 10 tændes, når programmet starter og angiver, om lugen kan åbnes.

• Tændt: Lugen kan ikke åbnes. Apparatet er i gang, eller programmet er stoppet med vand i tromlen.
• Slukket: Lugen kan åbnes. Programmet er slut, eller vandet er pumpet ud.
• Blinker: Lugen kan åbnes efter et par minutter.

Ved programmets afslutning

Apparatet stopper automatisk. Kontrollampen for knappen 9 og kontrollampen 10 slukkes. Displayet viser menuen

00

Hvis der er valgt et program eller en tilvalgsfunktion, der slutter med skyllestop, forbliver kontrollampen 10 tændt, og lugen forbliver låst for at angive, at vandet skal tømmes ud, inden lugen kan åbnes.

Gør følgende for at tømme vandet ud:

• Drej programvælgeren til .
  • Vælg udtømning eller centrifugering.
• Nedsæt eventuelt centrifugeringshastigheden med den relevante knap.
• Tryk på knappen 9.

○Når programmet er slut, kan lugen åbnes. Drej programvælgeren til ○ for at slukke for apparatet.

Fjern tøjet fra tromlen, og sørg for, at den er helt tömt. Luk for vandhanen, hvis der ikke skal vaskes yderligere. Lad lugen stå åben for at forhindre dannelse af mug og ubehagelig lugt.

Advarsel Hvis der er børn eller dyr i huset, aktiveres børnesikringen på indersiden af lugen (se "Børnesikring" i kapitlet "Sikkerhedsoplysninger").

Standby: Hvis ikke programvælgeren eller andre knapper aktiveres under valg af programmer, og efter programmet er slut, aktiveres energisparesystemet efter nogle få minutter. Kontrollamperne og displayet slukkes. Den grønne kontrollampe for knappen 9 blinker med lav frekvens. Når der trykkes på en vilkårlig knap, går maskinen ud af energisparefunktion.

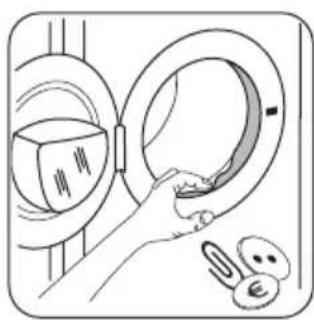

Lugens pakning

Efterse lugens pakning efter afslutningen på hvert program, og fjern eventuelle genstande, der har sat sig fast i folden.

Program - Maks.- og min.temperature - Beskrivelse af programtrin - Maks. omdrejningstal ved centrifugering - Maks. tøjmængde - Va- sketøjets art	Tilvalgsfunktioner	Rum til vaske- middel
[ACBH]BOMULD95°- ✕ (kold)Hovedvask – Skylninger – Maks. centrifugeringshastighed: 1400 o/ m. for model ZWH7140P (1600 o/m. for model ZWH7160P)Maks. fyldning 7 kg - nedsat fyldning 3,5 kgHvid og kulørt bomuld og lærred. Normalt snavset tøj.	CENTRIFUGERING (NED- SAT HASTIGHED), SKYLLESTOP, QUICKVASK ^1) , EKSTRA SKYL, FORSINKET START	[DBXD]
[72AS]95°- ✕ (kold)Forvask – Hovedvask – Skylning – Maks. centrifugeringshastighed: 1400 o/m. for model ZWH7140P (1600 o/m. for model ZWH7160P)Maks. fyldning 7 kg - nedsat fyldning 3,5 kgHvid og kulørt bomuld og lærred. Meget snavset tøj.	CENTRIFUGERING (NED- SAT HASTIGHED), SKYLLESTOP, QUICKVASK ^1) , EKSTRA SKYL, FORSINKET START	[DCCA]
[ZWTK]60° - 40°Hovedvask – Skylninger – Maks. centrifugeringshastighed: 1400 o/ m. for model ZWH7140P (1600 o/m. for model ZWH7160P)Maks. fyldning 7 kgHvid og kulørt bomuld. Dette program kan vælges til let eller nor- malt snavset bomuldstøj. Temperaturen sættes ned, og vasketiden forlænges. Det giver en god vaskeeffekt, samtidig med at der spares energi.	CENTRIFUGERING (NED- SAT HASTIGHED), SKYLLESTOP, EKSTRA SKYL, FORSINKET START	[HB6S]
60° - ✕ (Kold)Hovedvask – Skylninger – Maks. centrifugeringshastighed: 900 omdrejninger pr. minutMaks. fyldning 3,5 kg - nedsat fyldning 2 kgSyntetiske eller blandede fibre: Undertøj, kulørt tøj, krympefri skjor- ter, bluser. Normalt snavset tøj.	CENTRIFUGERING (NED- SAT HASTIGHED), SKYLLESTOP, QUICKVASK ^1) , EKSTRA SKYL, FORSINKET START	[DEXE]
Hovedvask – Skylninger – Maks. centrifugeringshastighed: 900 omdrejninger pr. minutMaks. fyldning 3 kgMeget energibesparende program til kold vask af let snavset tøj. Dette program kræver vaskemiddel, der er aktivt i koldt vand.	CENTRIFUGERING (NED- SAT HASTIGHED), SKYLLESTOP, EKSTRA SKYL, FORSINKET START	[DKYC]
Program - Maks.- og min.temperature - Beskrivelse af programtrin - Maks. omdrejningstal ved centrifugering - Maks. tøjmængde - Vas-ketøjets art	Tilvalgsfunktioner	Rum til vaske-middel
40°- ✕ (Kold)Hovedvask – Skylninger – Maks. centrifugeringshastighed: 700 omdrejninger pr. minutMaks. fyldning kg 3,5 - Nedsat fyldning 2 kgSarte stoffer: Akryl, viskose, polyester. Normalt snavset tøj.	SKYLLESTOP,QUICKVASK1),EKSTRA SKYL,FORSINKET START
[TA3K]40°- ✕ (Kold)Hovedvask – Skylninger – Maks. centrifugeringshastighed: 900 omdrejninger pr. minutMaks. fyldning 2 kgTil uld, der tåler maskinvask, samt til uld og sarte stoffer til hånd-vask med symbolet "håndvask". Bemærk! Et enkelt eller stort stykke vasketøj kan skabe ubalance. Hvis maskinen ikke udfører den sidste centrifugering, skal du komme mere vasketøj i den, fordele tøjet i tromlen og derefter vælge centrifugeringsprogrammet.	CENTRIFUGERING (NED-SAT HASTIGHED),SKYLLESTOP,FORSINKET START
[SC5X] [WYZT]Skylninger – Kort centrifugering ved 700 o/m Hvis der vælges cen-trifugeringshastighed på over 700 o/min. ved at trykke på den rele-vante knap, udføres en lang centrifugering (Maks. centrifugerings-hastighed : 1400 o/m. for model ZWH7140P (1600 o/m. for model ZWH7160P)Maks. fyldning 7 kgTil skylning og centrifugering af bomuldstøj, der er vasket i hånden. Vælg tilvalgsfunktionen EKSTRA SKYLNING for at intensivere skyl-ningen. Apparatet udfører ekstra skylninger.	CENTRIFUGERING (NED-SAT HASTIGHED),SKYLLESTOP,EKSTRA SKYL,FORSINKET START
[DA4A] Udtømning af vandTil udtømning af vand i tromlen.
Vand pumpes ud, lang centrifugering ved maks. omdrejningstal: 1400 o/m. for model ZWH7140P (1600 o/m. for model ZWH7160P)Maks. fyldning 7 kgTil særskilt centrifugering af håndvasket tøj, samt efter programmer med Ingen Centrifugering som tilvalg. Med den tilhørende knap kan centrifugeringshastigheden afpasses efter det tøj, der skal centrifu-geres.Hvis der vælges centrifugeringshastighed på 700 o/min eller lavere ved at trykke på den relevante knap, udføres en kort centrifugering.	CENTRIFUGERING (NED-SAT HASTIGHED),FORSINKET START
[90H72]
Program - Maks.- og min.temperature - Beskrivelse af programtrin - Maks. omdrejningstal ved centrifugering - Maks. tøjmængde - Va- sketøjets art	Tilvalgsfunktioner	Rum til vaske- middel
STRYGELET60°-(Kold)Hovedvask – Skylninger – Maks. centrifugeringshastighed: 900 omdrejninger pr. minutReducer fyldningen af syntetiske stoffer for at undgå krølning (an- befalet fyldning 1,5 kg).Syntetiske eller blandede fibre.Skånsom vask og centrifugering for at undgå krølning. Apparatet udfører ekstra skylninger.	CENTRIFUGERING (NED- SAT HASTIGHED), SKYLLESTOP, EKSTRA SKYL, FORSINKET START
TÆPPE30°Hovedvask – Skylninger – Maks. centrifugeringshastighed: 700 omdrejninger pr. minutSpecialprogram til en sovepose, et vattæppe eller to puder, eller til vaskbare jakker med syntetisk fyld eller dun. Tilvalgsfunktionen Ekstra skylning aktiveres automatisk.	FORSINKET START
MINI 3030°Hovedvask – Skylning – Maks. centrifugeringshastighed ved 700 o/min.Maks. fyldning 3 kgSyntetisk og finvask. Let snavset vasketøj eller tøj, som kun trænger til at blive frisket op.	FORSINKET START
JEANS60°-(Kold)Hovedvask – Skylninger – Maks. centrifugeringshastighed: 900 omdrejninger pr. minutMaks. fyldning 3 kgDenimtøj som bukser, skjorter eller jakker samt til strikstof af hi- tech-materialer. Tilvalgsfunktionen Ekstra skylning aktiveres auto- matisk.	CENTRIFUGERING (NED- SAT HASTIGHED), SKYLLESTOP, FORSINKET START

1) Hvis du tilvælger Kvikvask ved at trykke på 5-knappen, anbefales det at reducere maks. fyldning som angivet. Hel fyldning er dog mulig, men med et mindre godt vaskeresultat.

Forbrugsværdier

Program1)	Energiforbrug (kWt)2)	Vandforbrug (liter)2)
Kogevask 95 °C 2.20 79
Bomuld 60 °C 1.30 73
Bomuld 40 °C 0.85 73
Syntetisk 40 °C 0.65 58
Finvask 40 °C 0.55 71
Uld/håndvask 30 °C 0.30 48

1) Se displayet angående programtid.
2) De oplysninger om forbrug, der er vist i dette program, er en indikation. De kan variere, afhængigt af mængden og typen af vasketøj eller forsyningsvandets temperatur og omgivelsestemperaturen.

Standardprogrammer for energimærkeforbrugsværdier

Bomuld ∅KO 60 °C og bomuld ∅KO 40 °C er standard bomuldsprogrammer til normalt snavset bomuldstøj. De er egnet til at rengøre normalt snavset bomuldstøj, og de er de mest effektive programmer, hvad angår energi- og vandforbrug ved vask af denne type bomuldstøj.

Den aktuelle vandtemperatur kan afvige fra den angivne programtemperatur.

Advarsel Sluk for apparatet, og tag stikket ud af kontakten, før der udføres rengøring.

Når der vaskes ved lave temperaturer, kan der ske akkumulering af restprodukter i tromlen.

Det anbefales, at der jævnligt foretages en vedligeholdelsesvask.

Følg nedenstående fremgangsmåde for at foretage en vedligeholdelsesvask

• Tromlen skal være helt tom
• Vælg det varmeste vaskeprogram til bomuld
- Brug en normal dosis vaskemiddel, der skal være et pulver med biologiske egenskaber

Rengøring af vaskemiddelskuffen

Skuffen til vaske- og tilsætningsmidler skal rengøres jævnligt.

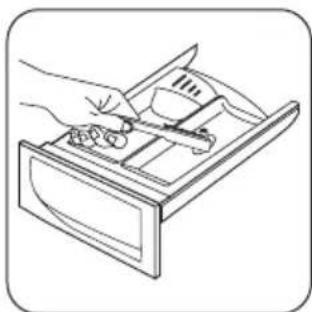

- Det letter rengøringen at fjerne toppen på rummet til tilsætningsmiddel.

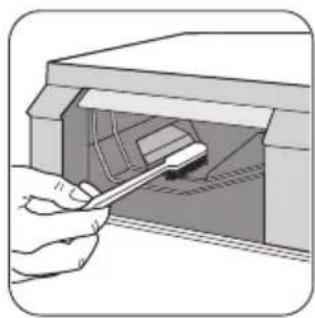

• Brug en stiv børste til at rengøre og fjerne alle vaske-middelrester.
• Skyl de udtagne dele fra vaskemiddelskuffen under rindende vand for at fjerne rester af vaskemiddel.

Indsæt vaskemiddelskuffen, når dele og fordybninger er rengjort.

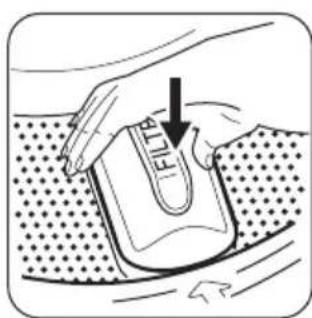

Rengøring af udtømningsfilter

Filteret stopper fnug eller fremmedstoffer fra vasketøjet. Pumpen skal rengøres jævnligt.

• Drej programvælgeren til positionen ○.
• Tag stikket ud af kontakten.
• Åbn lugen.

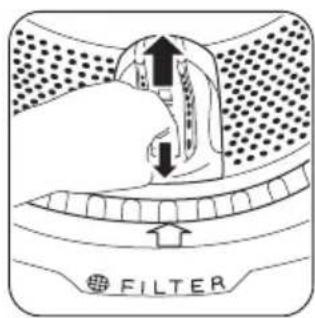

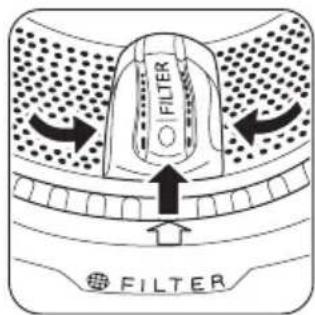

- Drej tromlen, så filter-dækslet (FILTER) er ud for pilen på lugepakningen.

Advarsel Hold filter-dækslet åbent, mens filteret fjernes.

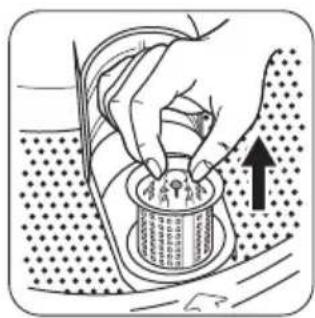

- Fjern eventuelle fnug og fremmedlegemer rundt omkring filteret, før det tages ud.

• Anbring filterdækslet i korrekt position igen.
• Åbn filterdækslet, og indsæt filteret.

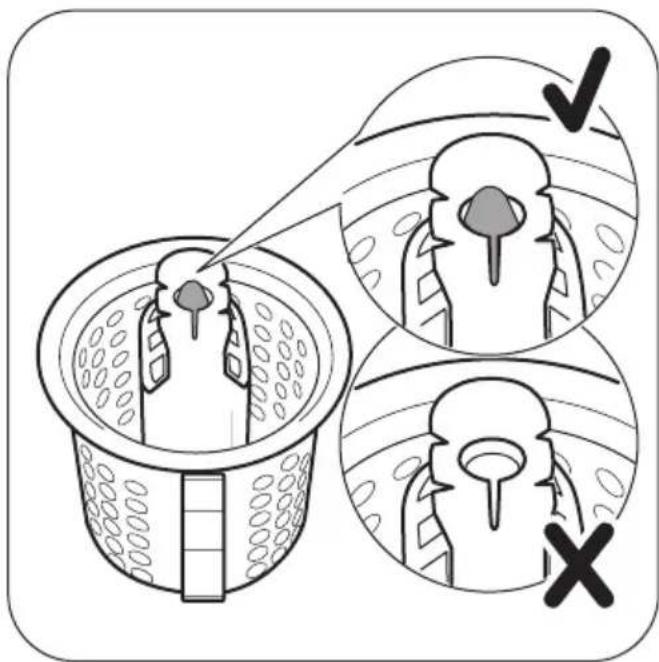

Filteret er indsat korrekt, når indikatoren øverst kan ses og er blokeret.

Rengøring af filtrene i tilløbsslangen

Vigtigt Hvis apparatet ikke fyldes, er længere om at fyldes med vand, startknappen blinker gult, eller displayet (hvis det findes) viser den relevante advarselsmeddelelse (se kapitlet "Når der opstår fejl" for at få yderligere oplysninger), skal det kontrolleres, om filtrene i tilløbsslangen er blokeret.

Rengøring af filtrene i tilløbsslangen:

• Luk for vandhanen.

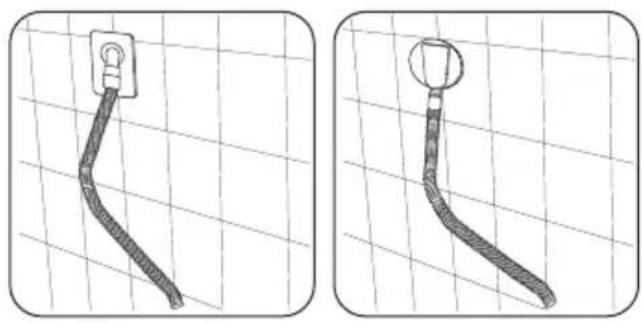

• Skru slangen af hanen.
• Rengør slangefilteret med en stiv børste.

- Skru slangen på hanen igen. Sørg for, at tilslutningen er i orden.

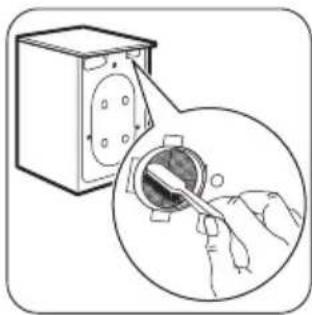

• Skru slangen af maski- nen. Sørg for at have en karklud i nærheden, da der kan løbe vand ud.

• Rengør filteret i ventilen med en stiv børste eller med en klud.

• Skru slangen på maskinen igen, og sørg for, at tilslutningen er tæt.

• Åbn for vandhanen.

Hvis noget går galt

Apparatet starter ikke eller stopper under drift. Nogle problemer skyldes manglende vedligeholdelse eller forglemmelser. De kan løses med oplysningerne i skemaet uden at tilkalde en tekniker.

Under apparatets drift kan det ske, at den røde kontrollampe for knappen 9 blinker, displayet viser en fejlkode, og

der høres et signal, som angiver, at apparatet ikke fungerer.

Foretag nedenstående kontrol, inden der tages kontakt til Electrolux Service A/S.

Fejlkode og fejl Mulig årsag/løsning

Problem med vandtilførsel

Der er lukket for vandet.

- Åbn for vandhanen.

Tilløbsslangen er klemt eller bøjet.

- Kontroller samlingen ved tilløbsslangen.

Filteret i tilløbsslangen eller filteret i indløbsventilen er blokeret.

- Rengør filtrene i tilløbsslangen (se under "Rengøring af filtre i tilløbsslangen" for at få flere oplysninger).

Fejlkode og fejl Mulig årsag/løsning
Problem med vandudtømning	Afløbsslangen er klemt eller bøjet.Kontroller afløbsslangens tilslutning.Afløbsfilteret er tilstoppet.Gør følgende, hvis apparatet stopper uden at tømme vandet ud:Drej programvælgeren til ○.Tag stikket ud af kontakten.Luk for vandhanen.Vent om nødvendigt, til vandet er kølet af.Skru afløbsslangen af den bageste holder (se "Frostsikring"), og hægt den af va- sken eller vandlåsen.Læg slangen på gulvet.Anbring en skål på gulvet, og læg enden af afløbsslangen ned i skålen. Vandet skal løbe ud på grund af tyngdekraften. Tøm skålen, når den er fuld. Gentag pro- ceduren, indtil der ikke kommer mere vand ud.Skru afløbsslangen på den bageste holder, og hægt den på plads.Åbn lugen, og tag vasketøjet ud.Rens udtømningsfilteret som beskrevet i "Rens udtømningsfilteret".Luk lugen, og sæt stikket i stikkontakten efter rengøringen.Kør et udtømningsprogram for at se, om apparatet fungerer igen.
Luge åben	Lugen er ikke lukket eller lukket korrekt.Luk lugen godt til.

Apparatet starter ikke eller stopper under drift uden synlig alarm.

Foretag nedenstående kontrol, inden der tages kontakt til Electrolux Service A/S.

Fejl Mulig årsag/løsning
Apparatet starter ikke:	Stikket er ikke sat helt ind i stikkontakten.Sæt stikket i stikkontakten.Strømmen til kontakten er afbrudt.Efterse husets elinstallationer.Hovedsikringen er gået.Udskift sikringen.Programvælgeren står ikke rigtigt, og der er ikke trykket på knappen 9.Drej på programvælgeren, og tryk på knappen 9 igen.Der er valgt Udskudt start.Hvis tøjet skal vaskes med det samme, skal udskudt start annulleres.Børnesikringen er aktiveret.Slå børnesikringen fra.
Apparatet tager vand ind, men tømmer det straks ud igen:	Enden af afløbsslangen sidder for lavt.Se afsnittet "Udtømning af vand" i kapitlet "Installation".
Apparatet tømmer ikke ud og/eller centrifugerer ikke:	Der er valgt et program eller en funktion, der slutter med skyllestop, eller som udelukker al centrifugering.Vælg udtømning eller centrifugering.Vasketøjet er ikke jævnt fordelt i tromlen.Omfordel vasketøjet.
Der er vand på gulvet:	Vaskemidlet er uegnet eller overdoseret (skummer for meget).Reducer mængden af vaskemiddel, eller brug et andet middel.Kontroller, om der er lækage fra en af tilløbsslangens samlinger. Det er ikke altid let at se dette, da vandet løber ned ad slangen. Kontroller, om den er fugtig.Kontroller samlingen ved tilløbsslangen.Afløbs- eller tilløbsslangen er beskadiget.Udskift den.
Lugen vil ikke åbne:	Programmet kører stadig.Vent, indtil vaskeprogrammet er slut.Lugens lås er ikke blevet udløst.Vent, indtil til lugelåsen udløses.Åbn lugen, når kontrollampen 10 slukkes.Der står vand i tromlen.Vælg udtømning eller centrifugering for at tømme vandet ud.
Apparatet vibrerer eller støjer:	Transportboltene og emballagen er ikke fjernet.Kontroller, om maskinen er korrekt installeret.Apparatet er ikke i vater.Juster benene.Vasketøjet er ikke jævnt fordelt i tromlen.Omfordel vasketøjet.Måske er der meget lidt tøj i maskinen.Læg mere vasketøj i.
Centrifugeringen er længe om at starte, eller maskinen centrifugerer slet ikke:	Maskinens elektroniske kontrolsystem for ubalance reagerer, fordi tøjet ikke er jævnt fordelt i tromlen. Tøjet omfordeles ved at rotere tromlen. Det sker flere gange, før ubalancen forsvinder, og den normale centrifugering kan genoptages. Hvis tøjet efter 10 minutter stadig ikke er ligeligt fordelt i tromlen, vil apparatet slet ikke centrifugere. I så fald skal tøjet fordeles manuelt, og centrifugeringsprogrammet skal vælges.Læg mere vasketøj i.Der er for lidt tøj i maskinen.Læg mere tøj i, fordel portionen manuelt, og vælg derefter centrifugeringsprogrammet.
Der er ikke synligt vand i tromlen:	Moderne vaskemaskiner arbejder meget økonomisk med lave vandstande, uden at det påvirker vaskeresultatet.
Utilfredsstillende vaskeresul-tater	Der er brugt for lidt vaskemiddel, eller midlet er uegnet.Forøg mængden af vaskemiddel, eller brug en anden type.Vanskelige pletter blev ikke behandlet før vask.Brug gængse produkter til at forbehandle vanskelige pletter.Der blev ikke valgt korrekt temperatur.Kontroller, om der er valgt korrekt temperatur.Der er for meget tøj i maskinen.Reducer fyldningen.
Apparatet udsender en unor-mal lyd	Apparatet har en type motor, der har en anden lyd end de tidligere brugte motorer. Den nye motor muliggør en roligere igangsætning og en bedre fordeling af vasketøjet ved centrifugering. Herved opnås også en bedre stabilitet.

Tænd for apparatet, og tryk på knappen 9 for at genstarte programmet, når du har udført ovennævnte kontrol.

Kontakt Electrolux Service A/S, hvis samme fejl kommer igen.

De nødvendige oplysninger til servicecentret er angivet på typeskiltet. Det anbefales, at du noterer oplysningerne her:
