BRUGSANVISNING 86952 Custer BBQ

© 2005 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

BRUGSANVISNING

Introduktion

For at du kan få mest mulig glæde af din nye kuglegrill, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager kuglegrillen i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om kuglegrillens funktioner.

Tekniske data

Udvendig diameter: 65 cm

Grillristens diameter 63 cm

Frihøjde i låget: 22 cm

Kedlens dybde: 19 cm

Godstykkelse: 0,9mm

Tredobbelt porcelænsemaljering

Lukket askefang

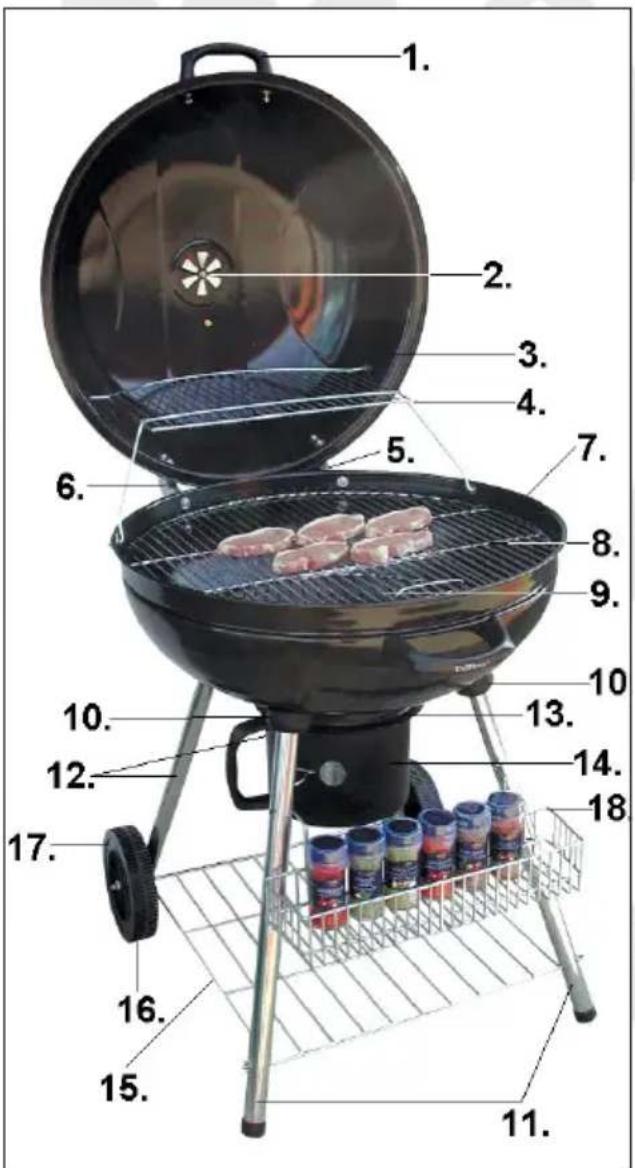

Kuglegrillens dele

1. Håndtag
2. Spjæld
3. Låg
4. Brødrist
5. Højre vippebeslag til låg
6. Venstre vippebeslag til låg
7. Kedel
8. Grillrist
9. Kulrist
10. Benholdere
11. Forreste ben (2 stk.)
12. Bageste ben (2 stk.)
13. Askefangsholder
14. Askefang
15. Trådhylde
16. Hjul
17. Hjulkapsel
18. Krydderikurv

Særlige sikkerhedsforskrifter

Kuglegrillen bliver meget varm under brug og må derfor ikke bruges i nærheden af letantændelige materialer. Opbevar ikke letantændelige materialer i nærheden af kuglegrillen.

Rør ikke ved kedlen eller låget, før kuglegrillen er kølet af.

Transporter ikke kuglegrillen, mens den er tændt eller varm.

Hæld aldrig vand på kuglegrillen, mens den er varm, da det vil beskadige emaljen.

Hæld ALDRIG tændvæske, benzin, petroleum eller andre brandfarlige væsker på kuglegrillen, mens den er varm! Det kan medføre stikflammer eller eksplosioner, der kan give meget alvorlige brandsår!

Gløder og varm aske fra kuglegrillen må ikke hældes i affaldssække.

Brug forskellige grillredskaber til råt og tilberedt kød, og hold det adskilt, da der ellers kan overføres bakterier til det stegte kød, der kan give madforgiftning.

h. 3 stk. ∅ 6,4 mm spændeskive, smal

i. 12 stk. ∅ 6,4 mm spændeskive, bred

j. 8 stk. ∅ 6,4 mm spændeskive, varmefast

k. 1 stk. ∅ 5,3 mm fjederskive

1. 9 stk. ∅ 6,4 mm fjederskive

m. 2 stk. stift

n. 2 stk. split

Start med at rydde gulvet, hvor du vil samle grillen, så det er nemt at komme til.

I første omgang skal alle skruer og møtrikker kun spændes med hånden, og grillen skal først efterspændes med skruetrækker og nøgle, når alle dele er monteret.

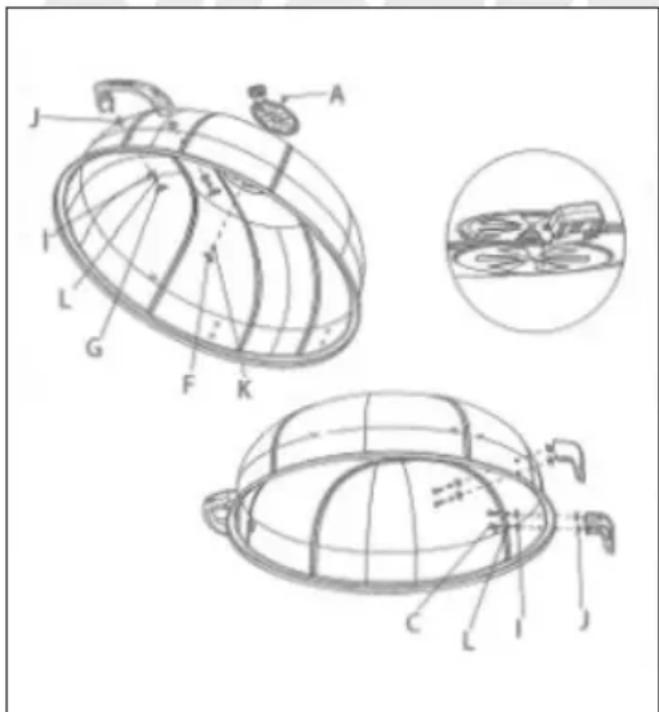

Låget

Monter spjældet på låget ved hjælp af skruen (a), fjederskiven (k) og den lille vingemøtrik (f).

Monter hvert håndtag til låget ved hjælp af 2 varmefaste spændeskiver (j), 2 brede spændeskiver (i), 2 fjederskiver (k) og 2 store vingemøtrikker (g).

Monter hvert vippebeslag ved hjælp af 2 varmefaste spændeskiver (j), 2 brede spændeskiver (i), 2 fjederskiver (k) og 2 store skruer (c).

BRUGSANVISNING

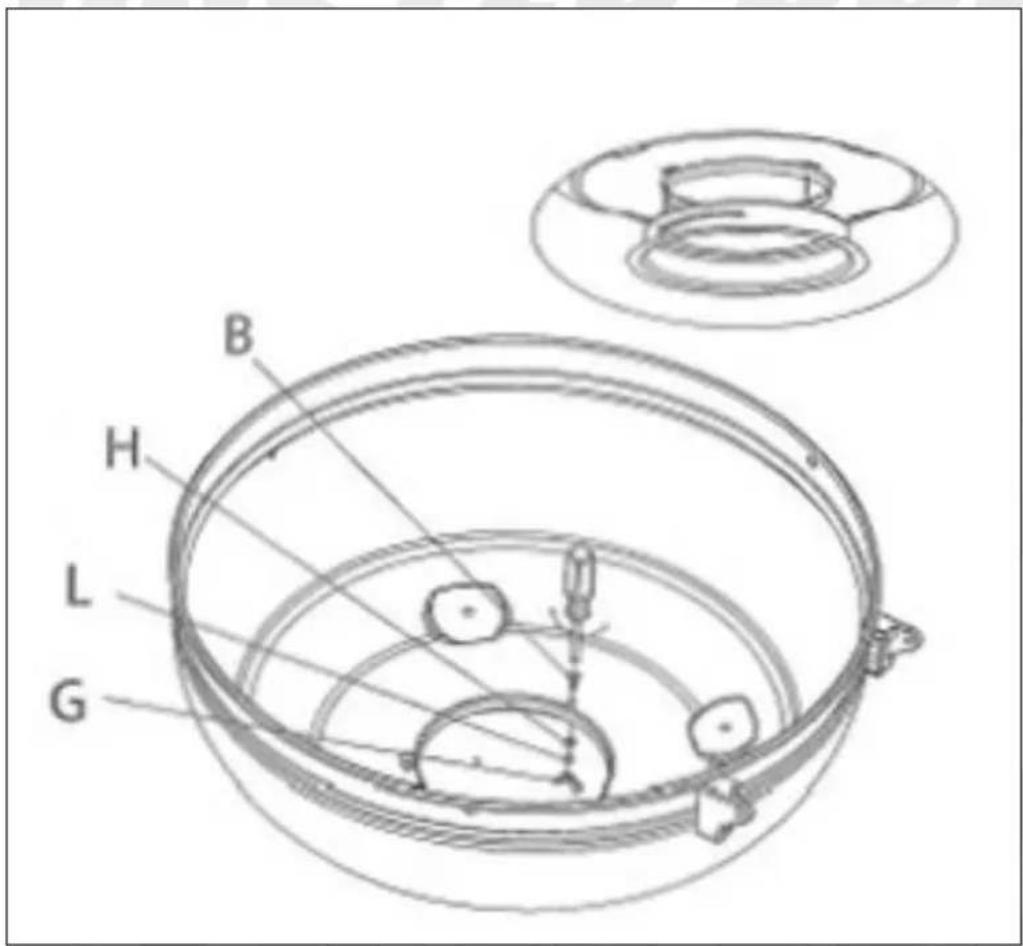

Kedlen

Askefangsholderen isættes fra kedlens underside og drejes fast. Holderen fastgøres ved hjælp af en skrue (b), en smal spændeskive (h), en fjederskive (l) og en stor vingemøtrik (g).

BRUGSANVISNING

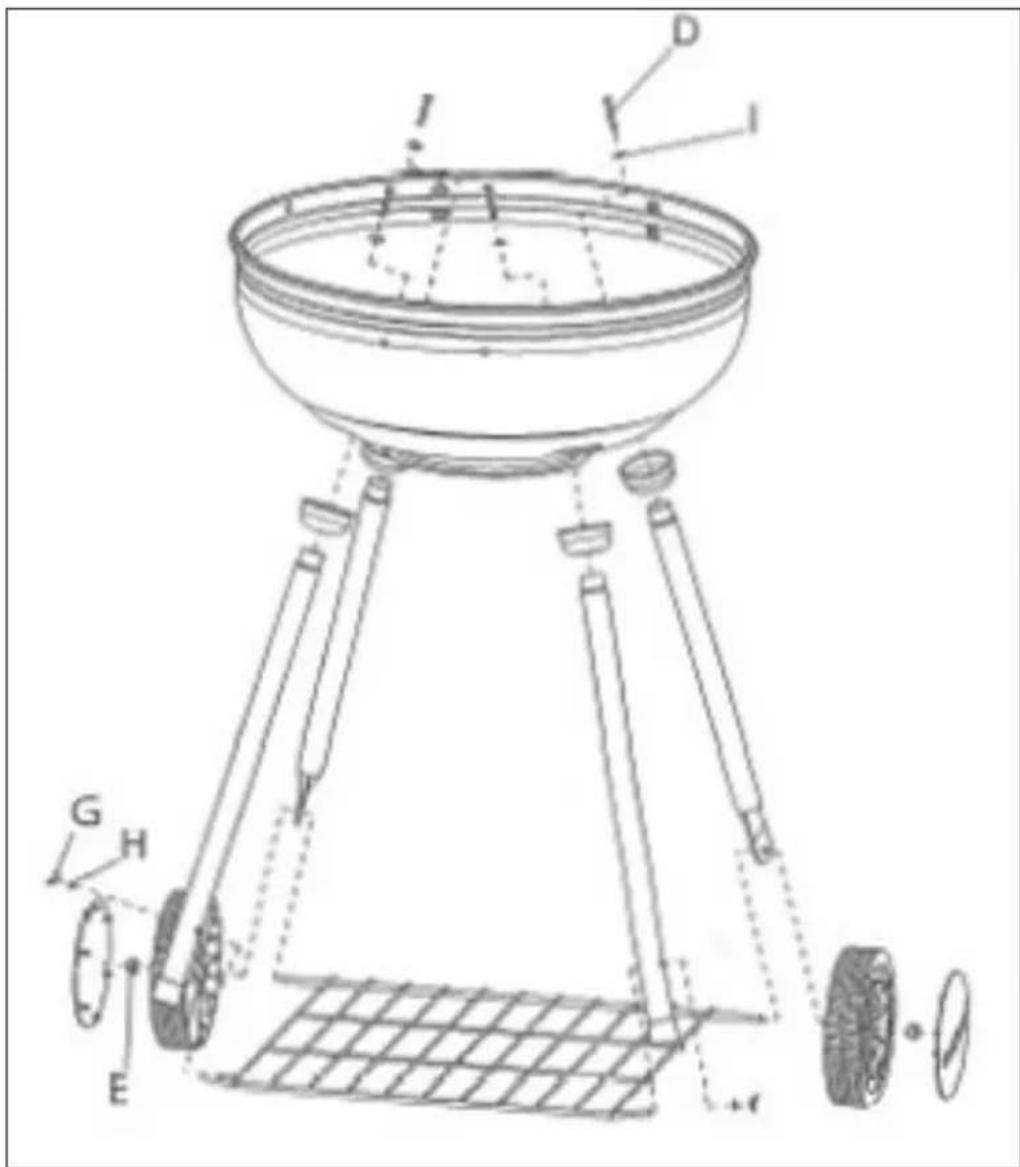

Stellet

Benene skrues løst på kedlen i de 4 benholdere ved hjælp af 4 store skruer (d) og 4 brede spændeskiver (i).

Trådhylden monteres ved, at de 2 bøjede tapper på trådhylden indsættes i hullerne i de forreste ben og hver fastgøres ved hjælp af en smal spændeskive (h) og en vingemøtrik (g).

Trådhyldens bageste tapper indsættes i de bageste ben og bruges herefter som aksler til hjulene, som hver fastgøres med en møtrik (e).

Pres hjulkapslerne fast på hjulene.

Fastspænd nu de skruer (d), som holder benene fast på kedlen.

Montér hver side af håndtaget på kedlen ved hjælp af en bred spændeskive (l), en fjederskive (l), en varmefast spændeskive (j) og en stor vingemøtrik (g).

Slutmontering

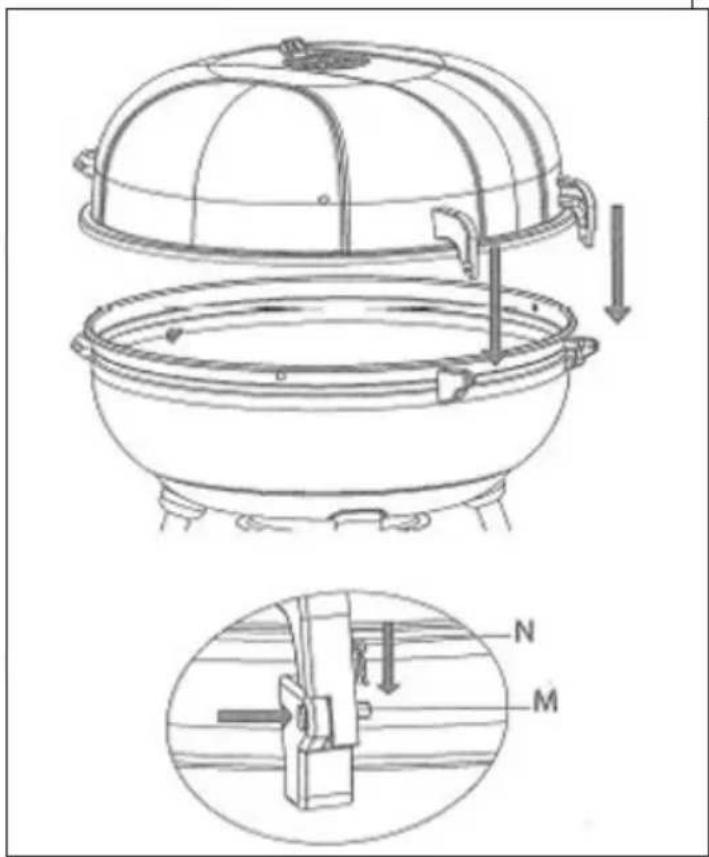

Saml de øverste og nederste dele af højre og venstre vippebeslag med en stift (m) og en split (n) i hver side.

Efterspænd nu alle skruer og møtrikker, uden at overspænde dem.

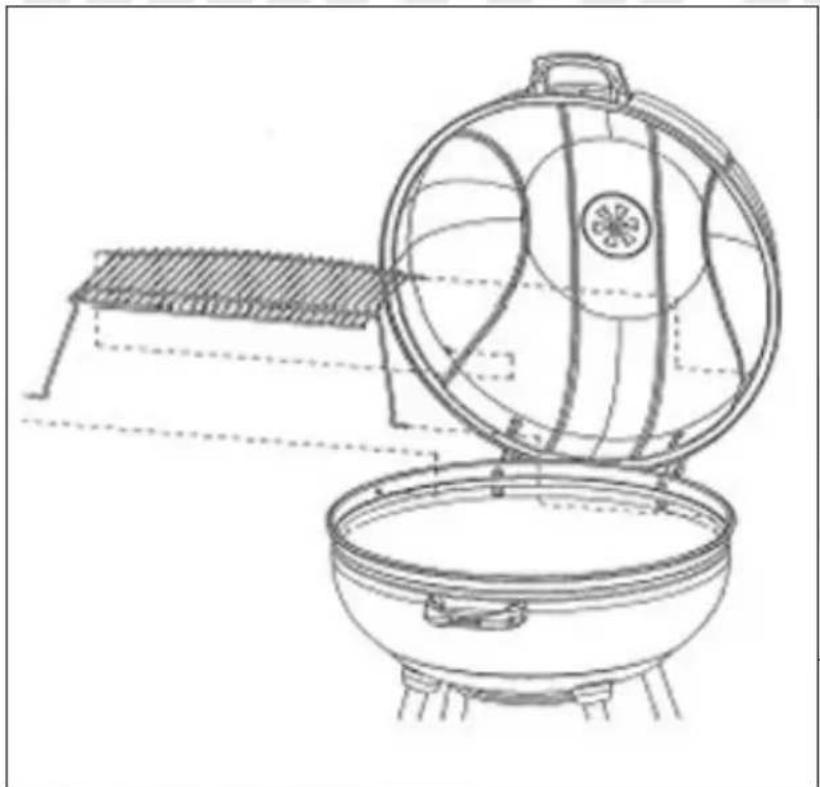

Indsæt brødristen i hullerne i låget og i kedlen som vist. Læg kulristen nederst i kedlen og læg derefter grillristen på. Sæt krydderikurven fast på de forreste ben. Drej askefanget fast på holderen. Grillen er nu klar til brug.

Tænd kuglegrillen ved hjælp af f.eks. tændblokke eller tændvæske, og vent med at bruge den, til grillkullene eller briketterne er hvidglødende. Det anbefales at bruge en grillstarter.

Smør grillisten og brødristen med madolie inden hver brug.

Hvis kuglegrillen bruges uden låg, fungerer den som en almindelig grill. Hvis kuglegrillen bruges med låg, fungerer den som en varmluftsovn og er velegnet til grilning af stege og hele kyllinger.

Lufttilførslen reguleres ved hjælp af spjældet (3), när låget er lukket.

Trådhylden og krydderikurven kan bruges til opbevaring af f.eks. marinade, krydderier og husgeråd. Opbevar ikke grillkul, briketter, tændvæske eller lignende i nærheden af kuglegrillen.

Kuglegrillen slukkes ved at lukke låget og lukke spjældet.

Rengøring

Asken børstes ned i askefanget, som derefter afmonteres og tømmes. Husk, at asken skal være kold og fri for gløder, inden den bortskaffes.

Grillristen og brødristen kan rengøres med en grillbørste, inden de er kølet helt af. Hvis der er mange fastbrændte madrester, kan ristene lægges i blød i vand tilsat rengøringsmiddel og herefter skrubbes med en skuresvamp eller lignende. Skyl risten med vand, og smør den med madolie, inden den igen tages i brug.

Kuglegrillens ydre rengøres med vand, når den er kølet af. Brug aldrig ovnrens eller slibende rengøringsmidler, da emaljen da kan tage skade.
