BRUGSANVISNING Gemino Handicare

Tillykke med dit valg af ny rollator

Kvalitet og funktion er nøglebegreber for alle Handicare-produkter.

Vi er meget interesserede i en tilbagemelding fra dig om dine erfaringer med rollatoren. På den måde kan vi skabe et endnu bedre produkt.

For din egen sikkerhed, og for at sikre, at du får bedst muligt udbytte af mulighederne i din nye rollator, anbefaler vi, at du læser denne brugermanual nøje, før du tager rollatoren i brug.

Kort om Handicare Gemino

Handicare Gemino er beregnet indendørs brug. Justeringsmulighederne er gode og enkle, så Handicare Gemino let kan tilpasses den enkelte bruger. Handicare Gemino er udstyret med stabile hjul, som kører let, og bremser, som er enkle at betjene.

Handicare Gemino er sammenklappelig, så den er lettere at transportere. Den står oprejst, när den er sammenklappet, så den også kan bruges som støtte.

handicare

www.handicare.com

Indhold

Indledning 2

Indhold....3

Sådan bruger du rollatoren 6

Indstilling af rollatoren ....10

Sikkerhed ....13

Vedligeholdelse....14

Mærkning 16

Tekniske specifikationer ....17

Rutiner ved genbrug ....19

Ekstraudstyr....20

Garanti....21

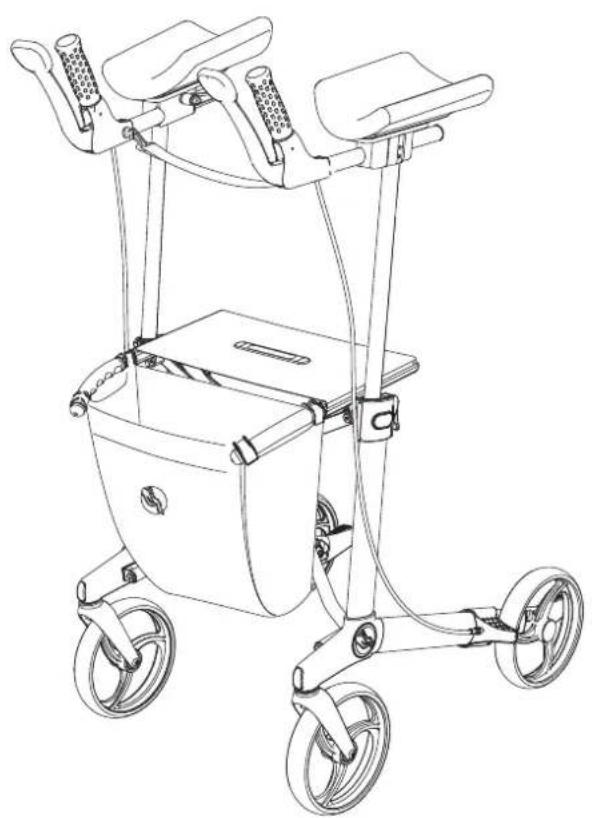

Rollatorens dele

For at du lettere kan læse og forstå denne manual, er det vigtigt, at du kender til de almindeligste betegnelser for rollatorens forskellige dele.

Gennemgå denne tegning, samtidig med at du fi nder de enkelte dele på din rollator.

Udstyret på din rollator kan variere noget fra rollatoren på fi gur 1.

A Køre B Brem C Sæd D Kurv E Brem F Sides G Kryd H Vipp I Hånc J Strop af ro K Brem kanta L Løfte kurv

Figur 1

A Kørehåndtag
B Bremsehåndtag
© Sæde
D Kurv
E Bremsekabel
F Sidestel
© Kryds
H Vippepedal
- Håndtag til højdejustering
- Strop til sammenklapning af rollatoren
K Bremseklods med kantafviser
Løftehåndtag og holder til kurv

Når du modtager Handicare Gemino

Montering Figur 2

Rollatoren leveres komplet som standard. Det eneste, du behøver at gøre, er at:

• Klappe rollatoren ud, se side 9
• Indstille den rigtige højde på kørehåndtagene, se side 10
  • Montere eventuelt ekstraudstyr

Aflever emballage på et affaldscenter. Plast og karton i forbindelse med emballage kan genbruges.

Sådan bruger du rollatoren

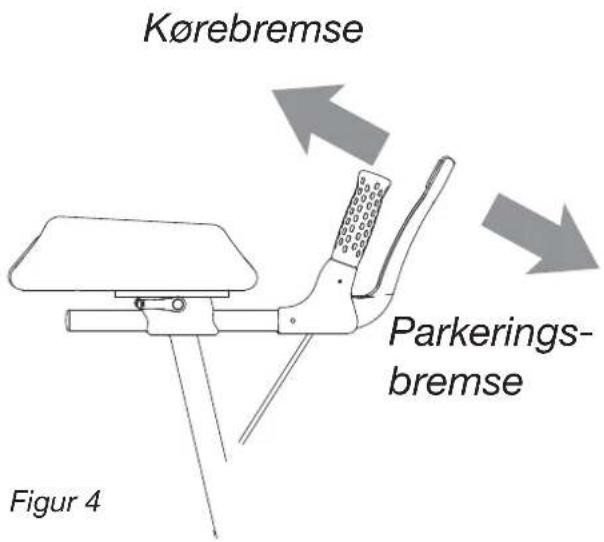

Kørebremse Figur 4

Kontrollér altid, at bremserne fungerer før brug.

• For at bremse rollatoren, när du kører, kan du klemme bremsehändtaget lidt ind, så du reducerer farten.
• Kør ikke med rollatoren, når bremsen står i låst position. Hvis du kører/skubber rollatoren med magt, når bremsen er helt eller delvist låst, medfører det slitage på dæk og bremser, som igen kan føre til dårlige bremseegenskaber.
• Brug ikke rollatoren, hvis bremserne er defekte.

Parkeringsbremse Figur 4

• Skub bremsehåndtaget ned for at aktivere parkeringsbremsen. Du mærker et lille klik, når parkeringsbremsen er aktiveret.
• Klem bremsehåndtaget op for at deaktivere parkeringsbremsen.

Brug altid parkeringsbremsen, när du skal sidde på sædet.

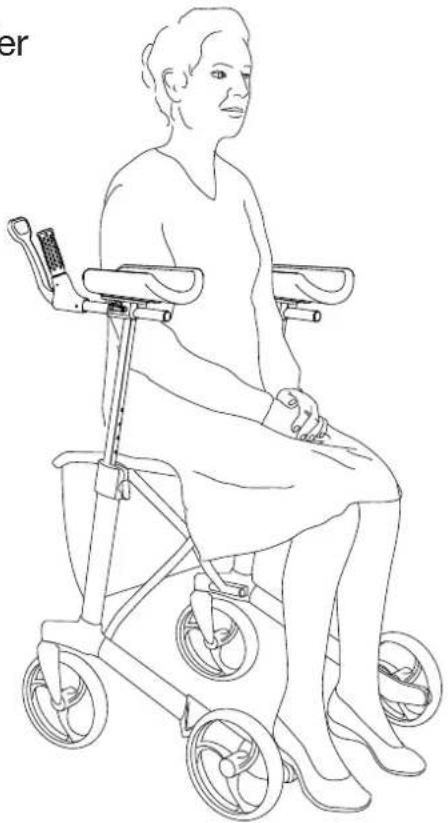

Sæde Figur 5

• Sørg for, at parkeringsbremsen er aktiveret, før du sætter dig.
• Sid altid med ryggen mod køreretningen.
• En rygrem, der sikrer bedre støtte, kan købes som ekstraudstyr.

Læn dig ikke opad stroppen, der sidder mellem kørehåndtagene. Rygstøtte kan købes som tilbehør.

Kørebremse Parkeringsbremse Figur 4

Figur 5

Sådan bruger du rollatoren

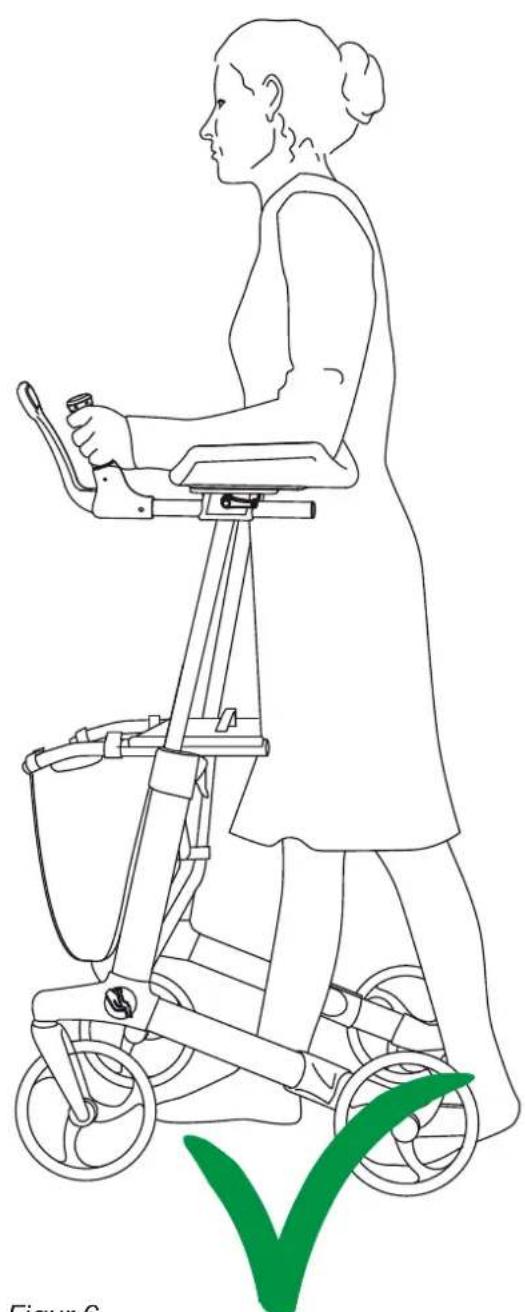

Sådan går du med rollatoren

Du opnår bedst støtte og tryg gang ved at gå oprejst med rollatoren tæt ind til kroppen, holde enden inde og se lige frem.

Skub ikke rollatoren langt foran kroppen. Det kan føre til fald og fejlbelastninger.

Sådan bruger du rollatoren

Forcering af forhindringer med vippepedal Figur 7

Kantafviser Figur 8Gemino er udstyret med en kantafviser Ⓐ, som forhindrer baghjulet i at hænge fast i udstikkende forhindringer som dørkarme og hjørner.

Sådan bruger du rollatoren

Sådan klapper du rollatoren sammen Figur 9

Pas på ikke at få fi ngrene i klemme, när rollatoren klappes ud og sammen.

A

Figur 9

Sådan klapper du rollatoren ud Figur 10

Rollatoren läser automatisk, när den er klappet helt ud.

• Træk skubbehåndtagene fra hinanden
• Pres hvilesædets sider ned til du mærker et lille klik og rollatoren er dermed helt klappet ud.
• Sørg for, at rollatoren er i låst position, før du benytter den.

Løftehåndtagene er lettest tilgængelige, när rollatoren er sammenklappet.

- Løft rollatoren i sammenklappet tilstand – det giver det bedste løft og den bedste balance i forhold til vægt og løftehåndtag.

Indstilling af rollatoren

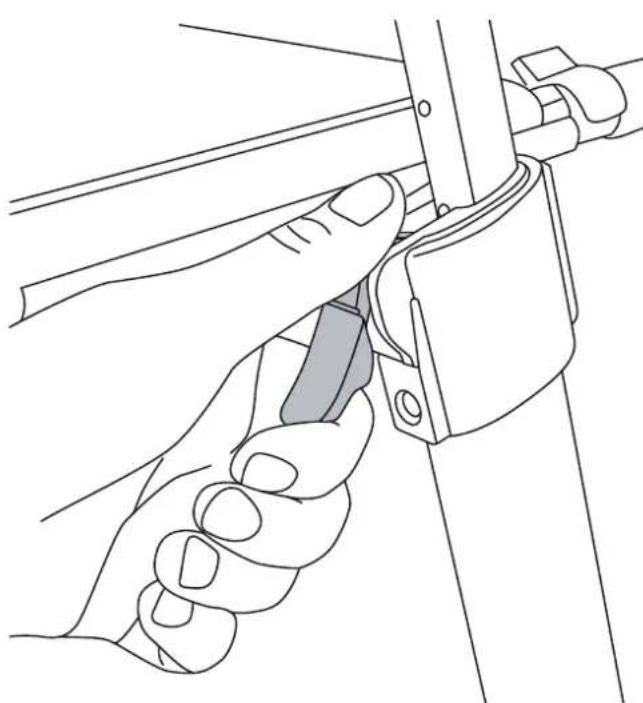

Højde på kørehåndtag

Figur 12 og 13

For at opnå den rigtige kørestilling og undgå fejlbelastning skal kørehåndtagene indstilles sådan, at brugeren går oprejst med rollatoren tæt ind til sig og ikke behøver at krumme ryggen ved kørsel.

• Løft håndtaget.
- Træk eller skub kørehåndtaget til den rigtige højde.
- Slip håndtaget. Kørehåndtaget bliver automatisk låst i den rigtige højde.

Dybde på kørehåndtagene

Figur 14

For at give armene den rigtige understøttelse og samtidig have et godt greb omkring bremsen og kørehåndtagene er det vigtigt at kørehåndtagene indstilles korrekt i dybden.

• Løsne låsegrebetA.
- Skub kørehåndtaget til den rigtige position.

- Fastspænd derefter låsegrebet Ⓐ igen.

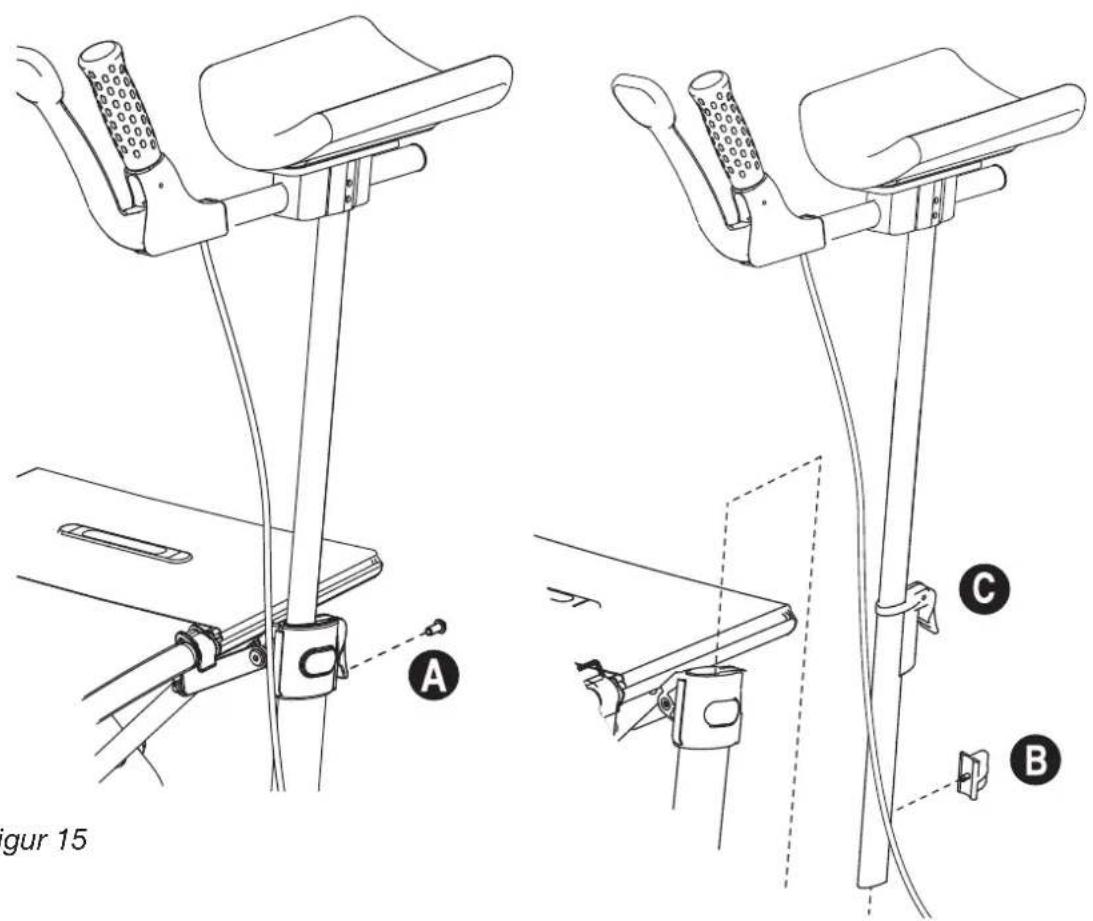

Memory-funktion, der sikrer, at kørehåndtaget har den rigtige højde Figur 15

Memory-funktionen giver dig mulighed for hurtigt at stille kørehåndtagets højde tilbage til normal position, hvis højden har været ændret i forbindelse med transport eller lignende.

• For at kunne indstille memory-funktionen skal du finde ud af, hvilken højde kørehåndtaget skal have, så det passer til dig.
• Skru skruen ud Ⓐ med en 3 mm unbrakonøgle.
  • Løft kørehåndtaget af.
• Drej memory-brikken ^B 90 grader, og træk den lige ud.
• Placér brikken i ønsket højde. – Nu kan kørehåndtaget ikke stilles højere end det punkt, memory-brikken er sat til, men du kan stadig skubbe det helt ned ved transport.
• Tryk knappen til højdejustering © godt ind, når du sætter kørehåndtaget på plads.
• Skru skruen i Ⓐ igen.

Figur 15 A C B

Figur 15

Indstilling af rollatoren

Indstilling og justering af bremser Figur 16

Bremserne skal være justeret, så de bremser lige meget på begge hjul. Afstanden mellem bremseklods og bremse skal være ca. 2 mm. Når parkeringsbremsen aktiveres, må bremseklodsen ikke presses ind i hjulets gummi – det kan ødelægge hjulet.

• Løsn låsebolten ^A .
• Justér bremsen ved at skrue kabelstrammeren Ⓑ ind- eller udad.
• Test bremserne ved at snurre hjulet rundt og klemme bremsehåndtagene ind. Hjulene skal snurre let.

Figur 16

Sikkerhed

• Kontrollér altid, at bremserne fungerer før brug.
• Sørg for, at rollatoren er i låst position, før du benytter den.
• Benyt altid parkeringsbremserne ved stop eller parkering.

- Sørg for, at rollatoren er indstillet i den rigtige højde – så undgår du fejlbelastninger og fald. Skub ikke rollatoren langt foran kroppen.

- Pas på ikke at få fingrene i klemme – undgå at få fingrene ind mellem rollatorens bevægelige dele. Vær specielt opmærksom, når du klapper rollatoren ud og sammen.

- Brugere skal færdes blandt fodgængere, ikke på veje eller trafikerede gader. Brug reflekser ved udendørs brug.

- Brug ikke rollatoren til andet end det, den er tiltænkt. Den må heller ikke benyttes til transport af personer eller tung last.

- Læn dig ikke opad stroppen, der sidder mellem kørehåndtagene. Rygstøtte kan købes som tilbehør.

- Vær opmærksom, når der er børn i nærheden. Lad ikke børn lege med rollatoren.

- Maksimal brugervægt for rollatoren er 150 kg.

- Maksimal vægt i kurven er 5 kg.

- Du bør jævnlig inspicere rollatoren visuelt for at sikre dig, at alle skruer, bolte og andre fastspændingsanordninger sidder forsvarlig fast.

- Undgå at foretage modificeringer og ombygninger af rollatoren – det kan påvirke den sikkerhed, der er indbygget i rollatorens konstruktion.

- Brug ikke rollatoren, hvis den er beskadiget eller på anden måde er ødelagt.

- Brug kun ekstraudstyr, som er godkendt af Handicare

Vedligeholdelse

Vedligeholdelse, som er nævnt i dette afsnit, kan udføres af brugeren. Vedligeholdelse ud over dette bør foretages af kvalificeret personale i din kommune.

Vask af stellet

Stellet bør vaskes regelmæssigt med mildt sæbevand. Hvis stellet er meget snavset, kan der bruges affedtningsmiddel. Stellet kan eventuelt spules med en højtryksspuler. Forsøg da at undgå at ramme kuglelejerne. Tør rollatoren godt af efter vask, eller hvis du har brugt den i regnvejr. Hvis du har brugt affedtningsmiddel, bør de bevægelige dele smøres igen.

Rengøring af bremser

Rengør regelmæssigt bremseklodserne og bremsefjedrene.

Rengøring af kurven

Kurven kan tages af og vaskes separat ved 40 °C håndvask.

Rollatoren bør ikke anvendes ved temperaturer under -35 °C eller over 60 °C. Der stilles ingen krav i forbindelse med luftfugtighed og lufttryk. Ved opmagasinering stilles ingen krav ud over dette.

Skruer og bolte

Skruer og bolte kan med tiden løsne sig. Husk derfor at kontrollere og eventuelt efterspænde disse med jævne mellemrum. En skruesikring, for eksempel blå Loctite 243, kan benyttes.

Hvis låseboltene har været afmonteret, mister de noget af låseevnen og bør udskiftes.

Låsemekanisme

Hvis låsemekanismen til at klappe rollatoren sammen og ud går trægt efter et stykke tid, anbefaler vi at kontaktfladerne smøres med vaseline.

Desinfektion

Desinfektion skal kun udføres af kvalificeret personale. Rollatoren kan desinficeres med desinfektionsmiddel, som indeholder 70-80 % ætanol. Benyt ikke klor- og fenolholdige desinfektionsmidler.

Vedligeholdelse

Regelmæssigt eftersyn

• Kontrollér, at bremsen fungerer korrekt. Efterspænd den, hvis det er nødvendigt.
• Kontrollér, at hjulene er hele, og at de ikke har skader.
• Sørg for, at rollatoren er ren, og at alle bevægelige dele fungerer.
• Kontrollér skruer og efterspænd dem eventuelt.

Reparationer

Ud over mindre lakreparationer, hjulskift og indstilling af bremser skal alle reparationer foretages af kvalificeret personale hos leverandøren i din kommune eller på hjælpemiddelcentralen.

For information om reparationer eller service kan du henvende dig til kommunen.

Opbevaring

Opbevar rollatoren stående.

Rollatoren kan opbevares udendørs

Transport

Fold rollatoren sammen, før den skal transporteres. Rollatoren skal løftes/bæres i begge løftehåndtag, se side 9.

Løft aldrig rollatoren i bremsewirerne eller sædestroppen.

Mærkning

Produktnavn

GEMINO

walker

FOR INDOOR USE

Størrelse

Maks. brugervægt

CE-mærkning

98-115 cm 65cm 78-100 cm 65cm Max 150kg 60cm Handicare AS Vålerveien 159 1501 Moss NORWAY CE www.handicare.com

84 - 100 cm 65cm 69-88 cm 65cm Max 130kg 60cm Handicare AS Vålerveien 159 1501 Moss NORWAY CE www.handicare.com

Gemino 30 Gemino 30 M

Produktionsmåned og -år Serienummer

Produced JAN:2010

Serial no.: G-1000000

handicare

www.handicare.com

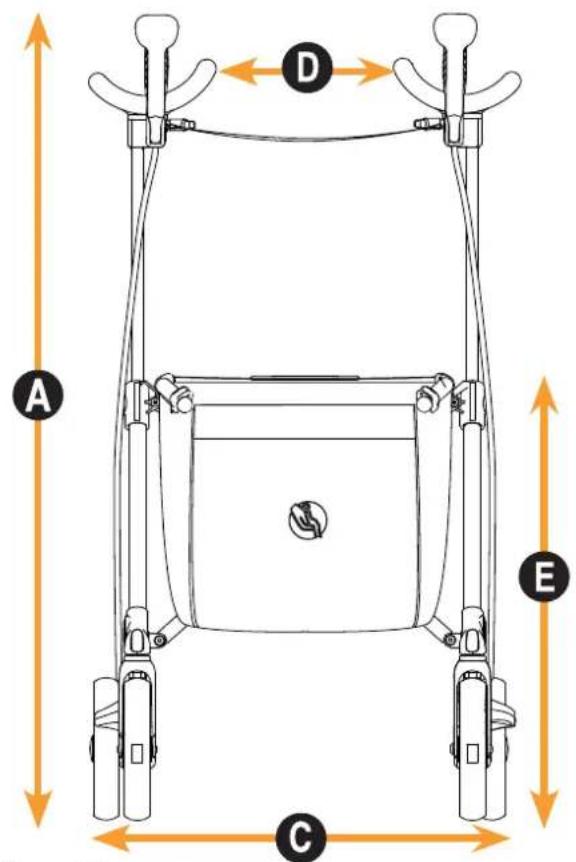

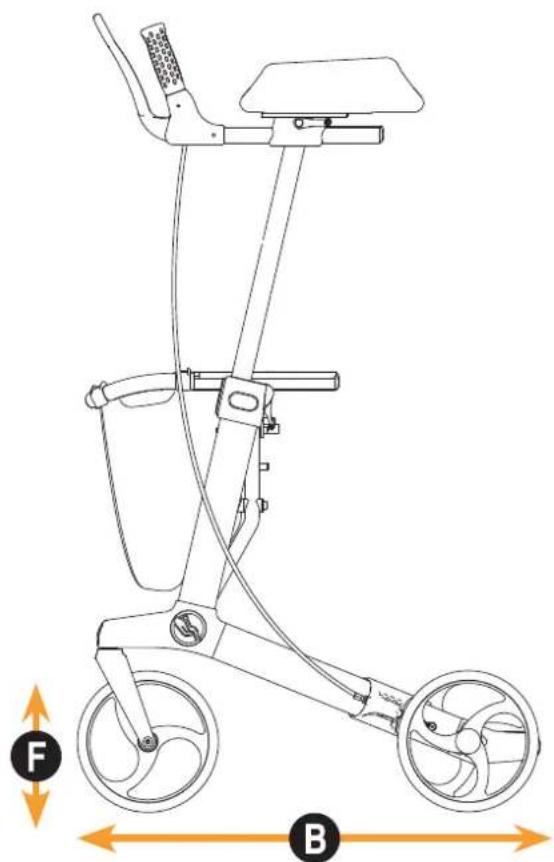

Tekniske specifikationer

	Spesifikasjoner Mål
		Gemino 30 Walker	MålGemino 30 M Walker
A	Højde fra underlaget til øverst påunderarmsstøtten 98-115 cm 84 - 100 cm
B	Total længde 65 cm 65 cm
C	Total bredde 61 cm 61 cm
D	Bredde mellem kørehåndtagene 25,5 cm 25,5 cm
E	Sædehøjde 62 cm 55 cm
	Højde sammenfoldet	97 cm 89 cm
	Længde sammenfoldet 65 cm 65 cm
	Bredde sammenfoldet	35,5 cm 35,5 cm
	Drejediameter	84 cm 84 cm
F	Forhjul/baghjul	20 x 3,6 cm	20 x 3,6 cm
	Vægt uden taske 10,6 kg	10,4 kg
	Maks. brugervægt	150 kg	130 kg
	Vægt i kurven	5 kg	5 kg
	Anbefalet brugerhøjde	150 - 200 cm	135 - 170 cm

A D E C

Rollatoren og de fleste dele er fremstillet af en speciallegering af aluminium.

Brugsområder

Rollatoren er beregnet til indendørsbrug på fladt og fast underlag. Rollatoren er udviklet til personer med reduceret muskelkraft, reduceret bevægelighed, reduceret mobilitet og reduceret stabilitet.

Affaldshåndtering

Affald i forbindelse med emballage, dele til rollatoren samt selve rollatoren kan behandles som almindeligt affald. Hovedbestanddelen i rollatoren er aluminium og har gode omsmeltningsmuligheder. Plast og karton i forbindelse med emballage kan genbruges.

CE-mærkning

Produktet opfylder kravene i EU-direktivet 93/42 E∅F for medicinsk udstyr. På baggrund af reglerne om klassificering fremsat i bilag IX til dette direktiv klassificeres dette produkt til klasse I. Erklæringen om overensstemmelse er foretaget på Handicare A/S's eget ansvar på baggrund af bilag VII til dette direktiv.

Rutiner ved genbrug

Genbrugsskema

Rollatoren er egnet til genbrug

□ Kontrollér, at bremsen fungerer korrekt
□ Efterspænd bremserne, hvis det er nødvendigt
□ Kontrollér, at bremsehåndtagene står i den rigtige position
□ Rengør bremseklodserne
□ Rengør bremsefjedrene
□ Kontrollér, at hjulene er hele, og at de ikke har skader
□ Udskift beskadigede eller slidte hjul
□ Kontrollér, at alle bevægelige dele fungerer
□ Kontrollér skruer, og efterspænd dem eventuelt
□ Kontrollér hjulophæng, og udskift dem, hvis det er nødvendigt
□ Sørg for, at rollatoren er hygiejnisk ren

• Stokkeholder
• Bord
• Paraply
• Rygstøtte
  • Avanceret taske/kurv
• Rygstøtte
• Taske med holder til iltflaske
• Slæbebremse
• Lygte
• Universal beslag
• Enhåndsbremse

Garanti

Beskrivelse: Stel
Garantiperiode: 5 år
Dækket Ikke dækket
5-års garanti er gældende fra leveringsdatoen.Handicare garanterer, at produktet ikke har nogle defekter med hensyn til materiale og design, og at det opfylder alle krav beskrevet i salgsbrochuren.Handicare garanterer gratis reparation, vedligeholdelse og udskiftning af defekte dele, forudsat, at skaden opstod ved normalt brug som beskrevet i brugsanvisningen.Al udskiftning af dele, service og krav som er stillet under den følgende begrænsede garanti må stiles skriftlig til Handicare AS inden 45 dage efter, at skaden opstod, for at kompensation skal være berettiget.Garantiutførelsen udføres eksklusivt af HandicareKorrigeringstiltaget kan enten være reparation eller udskiftning af deler eller produkt.Garantiperioden bliver ikke forlænget efter korrigeringstiltag.	Situationer nævnt nedenfor er ikke dækketUdstyr/deler som er indtillet, modifiseret eller påmonteret af andre end Handicare eller en autorisert Handicare repræsentant.Dæk, slanger og tekstiler.Skader på tilbehør.Udstyr som ikke er behandlet omhyggeligt, med varsomhet, eller som er brugt på en måde som ikke overholder retningslinierne i brugsanvisningen.Delvis eller helt manglende vedligeholdelse.Kosmetiske ændringer over tid, som resultat af brug.Arbejdstid og transport.Enhver skade på tilbehør monteret på rollatoren forårsaget af rollatoren.Enhver skade på produkt fra Handicare som er forårsaget af påmonteret udstyrHændelser udenfor vor kontrol (Force majeure)

Garanti

Beskrivelse Garantiperiode Eksempler
Tilbehør	2 år (standard) Taske, paraply osv.	som ikke er en service - eller forbrugsdel
Service Dele StandardNy: 1 år efter fakturaReparerede: 90 dager efter faktura		Bremsehåndtag, højdeindstilling, wirestrømpe, kabel, osv.
Forbrugsdele	Standard40 dager efter faktura	Bremseklods, bremsekabel, hjul, sæde, håndtag til taske, lejer osv.
Dækket Ikke dækket
Materialefejl, fejl i udførelse som kræver korrigering for at tilgodese produktets egenskaber.Garantiudførelsen skal eksklusivt udføres af Handicare.Korrigeringen kan enten være reparation eller udskiftning af dele eller produkt.Garantiperioden bliver ikke forlænget efter korrigeringen.		Situationer nævnt nedenfor er ikke dækketTilbehør/dele som er indstillet, tilpasset eller påmonteret af andre end Handicare eller en autoriseret Handicare repræsentant.Kosmetiske ændringer over tid, som resultat af brug.Arbejdstid og transport.Enhver skade på tilbehør monteret på rollatoren forårsaget af rollatoren.Enhver skade på produkt fra Handicare som er forårsaget af påmonteret tilbehør.Enhver brug af udstyret udover retningslinierne i Handicares salgsbrochure / brugsanvisning, eller udover normalt brug (misbrug eller vandrøgtl).Delvis eller helt manglende vedligeholdelse.Hændelser udenfor vor kontrol (Force majeure).
