BRUGSANVISNING Estate 1.0 JENSEN

Monteringsvejledning

Jensen

VIGTIGT! LÆS DENNE MANUAL, F∅R DE ANVENDER GRILLEN

Advarsler:

• Lad ikke børn anvende grillen.
- Grillens dele kan blive meget varme, hold børn væk fra den tændte grill.
• Enhver modifikation af grillen kan være farlig.
- Det er farligt at ændre på indstillingerne af luftspjældene på brænderne
- Flyt ikke grillen under brugen. Benyt udelukkende transportgrebet i højre side af grillen, när denne flyttes.

• Lås hjulene før grillen tages i brug.

• Læs instruktionen, før grillen tages i brug.

- Dele forseglet fra producenten eller agenten må ikke brydes af brugeren.

• Grillen må kun benyttes udendørs.

- Grillens specifikationer findes på en mærkat placeret på bagsiden af grillen.

- Opbevar ikke halvfyldte eller tomme gasflasker i nærheden af grillen.

- Hold gasslangen på afstand af grillens varme overflader.

- Undgå at vride eller bøje gasslangen unødvendigt.

- Undersøg gasslangen visuelt for utætheder, slidtage eller anden skade før brug.

• Foretag aldrig modifikationer af regulatoren eller gassamlingen.

- Erstat gasslangen, hvis den bliver beskadiget, samt hvis nationale forhold kræver dette.

• Tænd aldrig for grillen, när låget er lukket.

• Tænd aldrig sideblusset, när låget er lukket.

• Læn Dem aldrig ind over grillen, mens De tænder op.
- Tøm altid aske- og fdtopsamlingsbakke før brug for at undgå, at der går ild i gammelt fedt.
- Fjern gasflasken, när grillen opbevares indendørs. Gasflasken skal opbevares i et velventileret område udendørs.
- Hvis grillen ikke har været i brug i længere tid, skal den undersøges for gaslækage og tilstopning af gasbrændere før brug. Der henvises til afsnittene "tjek for gaslækage" og "førstegangsbrug eller brug efter længere tids opbevaring".
• Brug ikke åben ild til at tjekke for gaslækager.
- Brandbart materiale må ikke komme indenfor 70 cm af bagsiden eller siderne af grillen.
- Hvis flammen går ud under optænding eller grilning, sluk da alle gasreguleringshåndtagene, åben låget og vent 5 minutter, før gassen tændes igen (der henvises til betjeningsvejledningen).
- Hvis ilden flammer "ukontrolleret" op, fjern da maden fra grillristen, indtil ilden har lagt sig.
• Rengør regelmæssigt grillen grundigt.
• Overfyld aldrig kulbakkerne, låget skal kunne lukkes. Maksimum totalmængde af kul er 2 kg.
- Brug kun kulbriketter, dette sikrer en kontrolleret, langsom brænding og forhindrer overophedning.

INDHOLDSFORTEGNELSE

Eksploderet tegning 4

I. Part liste 5

III. For montering 6

IV. Monteringsinstruktion 6

A. Montering af ekstraudstyr 8

V. Instruktion for brug af gas 9

A. Tjek for gaslækage 9

B. Sikkerhed omkring gasflasken 9

VI. Førstegangsbrug eller opstart efter længere tids opbevaring 9

VII. Rengøring 10

VIII. Opbevaring 10

IX. Betjeningsvejledning 10

A. Optænding af grillen med kul og gas 11

B. Anvendelse af grillen som gasgrill 12

C. Anvendelse af gasblus 12

D. Brug af Rotisserie 13

X. Grillinstruktioner 13

A. Direkte varme 13

XI. Fejlfinding ved funktionsproblemer 14

XII. For yderligere informationer kontakt: 15

EKSPLODERET TEGNING

Del	Navn	Ea.		Del	Navn	Ea.
1 2	28 Højdejusteringshåndtag,				kort	2
2	Gasreguleringshåndtag	3		29	Højdejusteringshåndtag, lodret	1
3 Ventil (I3+(28-30/37) I3B/P (30)), med tænder		3 30 Løftearm 1
3 Ventil (I3 B/P (50)), med tænder		3 31 Hængsel, højdejustering		2
4 2	32 Højdejusteringshåndtag	1
5	Varmeskærm, ventiler	1		33	Fedtbakke	1
6	Gasrør	1		34	Krydstændere	2
7 Brænder (I3+(28-30/37) I3B/P (30))		3		35	Mellemlægsplader	3
7	Brænder (I3 B/P (50))	3		36	Kulbakker	2
8	Grillrist håndtag	1		37	Kulbakkenet	2
				38 Langt greb		1
9	Grillrist	1		39	Højdejusteringshåndtag, lang	1
10	Hængsel låg, venstre	1		40	Kulbakkeholder	1
11	Hængsel låg, højre	1		41	Tamere	3
12	Termometer	1		42	European standard connector	1
13	Varmeklips, låg	2		43	Gasslange med regulator	1
14	Isoleringsskive	4		44	Lås, grillrist	2
15	Lågbøsning	2		45	Hængsel, grillrist	2
16	Låg	1
17 Isoleringsring		2
18	Beslag, greb	2
19 Logoplade		1
20	Hjul	2
21	Frontpanel	1
22	Yderpanel, sider	1
23	Beslag, transportgreb	2
24	Låseklips, transportgreb	2
25	Isoleringsring, trans-portgreb	2
26	Transportgreb	3
27	Brændkammer	1

II. F∅R MONTERING

Undersøg emballagen for skader

Undersøg, om De har alle kartonerne Grillen består af kolli 1 af 1.

Ekstraudstyr

• Gasblus 1 karton
• Sidebord 1 karton
• Rotisserie 1 karton

Efter udpakning

Undersøg om alle de specificerede dele er inkluderet

III. MONTERINGSINSTRUKTION

Montering af grillen

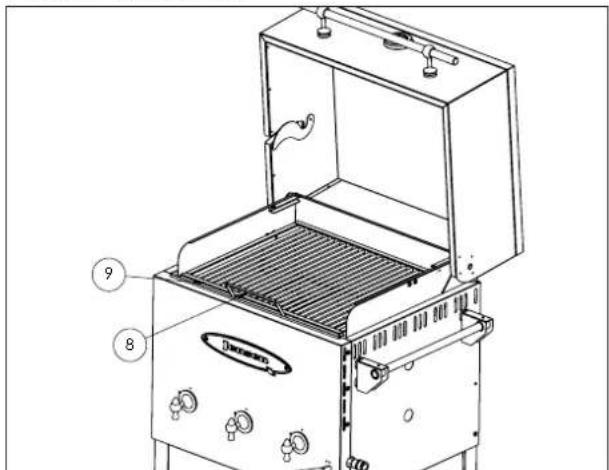

Løft 9 ud af grillen

Skru (32) på grillen og sæt håndtaget i bundposition.

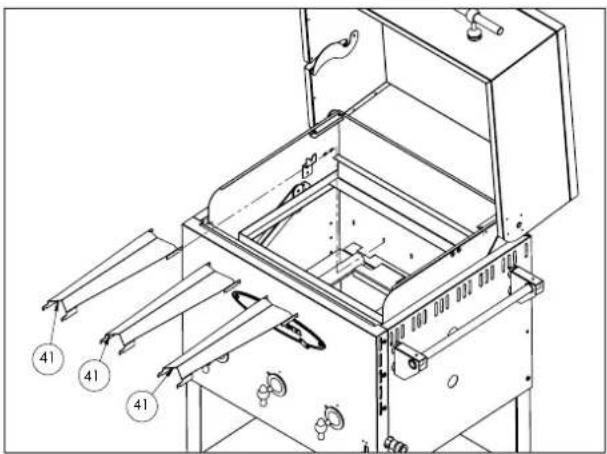

Placér (41) i udskæringerne over brænderne. Der er to sæt udskæringer ved hver brænder, to bagerst i brændkammeret og to forrest. Placér dernæst de to andre (41) i grillen.

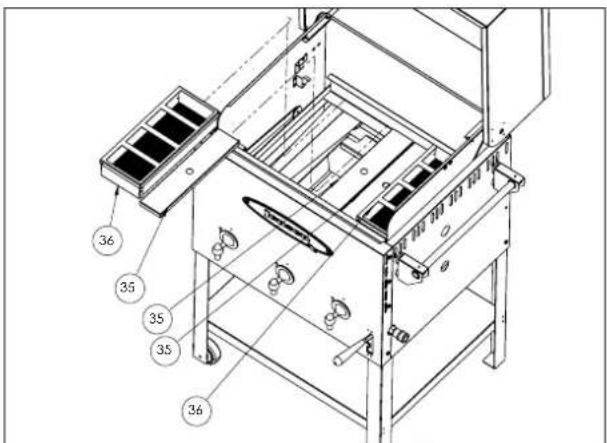

Placér (36) og (35) i grillen under grillisten ovenpå kulbakkeholderen (40). (36) kan kun sættes på plads hvis kulbakkelåget er lukket. Dette er en foranstaltning, så kulbakkerne ikke overfyldes.

(33) skubbes på plads ovenpå de 2 skinner under grillen.

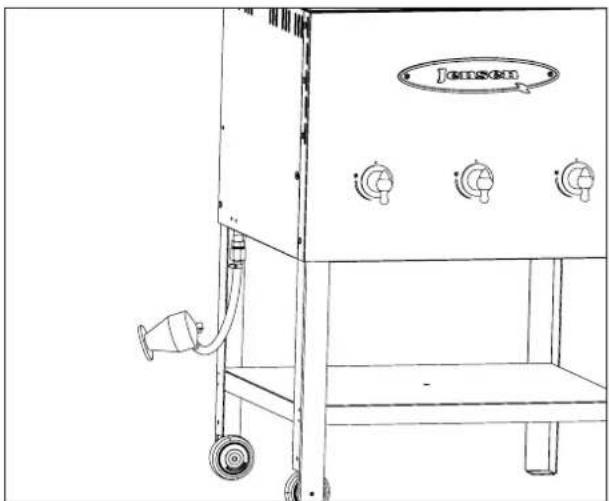

Regulator, slange og tilslutning varierer fra land til land. I nogle lande monteres en adaptor (European commen connector) på slangen, som så kan monteres på grillen. Gør slange studsen på regulatoren og adaptoren våd, så er de lettere at montere på slangen. Sæt spændebåndene på i begge ender og spænd.

VIGTIGT! Gevindet på grillen er venstre gevind (spændes imod uret).

Vær opmærksom på, at regulatoren skal være godkendt til det gældende gastryk og gasblanding.

Montering af gasslangen skal ske i overensstemmelse med de pågældende nationale regler.

A. MONTERING AF EKSTRAUDSTYR

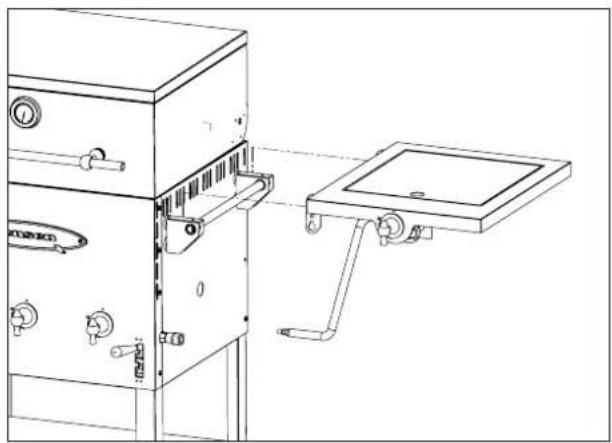

Gasblusset monteres på beslagene til transportgrebet på højre side af grillen. De medfølgende skruer skrues i det øverste og nederste hul på bagsiden af beslagene. Gasblusset fæstnes på grillen ved at skyde hullerne på gasblusset ind over skruerne og sænke det ned i fikseret position. Gasblusset fastlåses ved at spænde skruer i det midterste hul i hvert af beslagene. Fastgør gasslangen til lynkoblingen på højre side af grillen.

Montér sidebord

Sidebordet monteres på beslagene til grebet på højre side af grillen, samme fremgangsmåde som ved montering af gasblus. Der henvises til afsnittet "montering af gasblus".

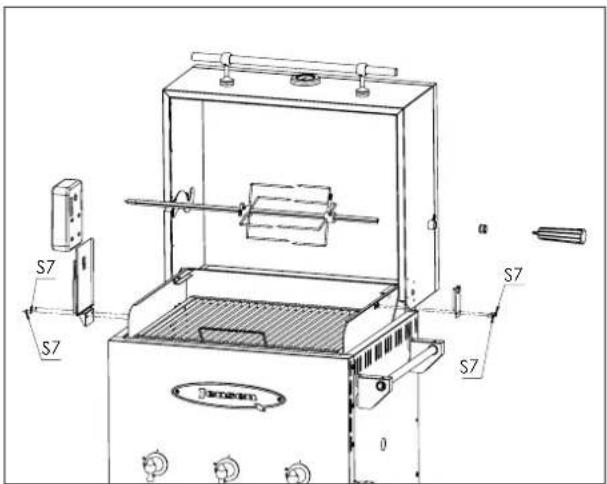

Montér rotisserie

Montér beslaget der understøtter spydet på højre side af grillen med to skruer (S7). Monter motorbeslaget på venstre side ligeledes med (S7). Skyd motoren ned over motorbeslaget. Skyd de to spydgafler, låsering og spydstøtteringen ind over spyddet. Skyd spyddet ind i motoren og placér spydstøtteringen i beslaget på højre side. Opbevar motoren indendørs, når grillen ikke er i brug.

• Brug aldrig denne grill uden at anvende gasregulator.
• Anvend kun gasslange og gasregulator, der er godkendt i det pågældende land.
• Brug et passende spændbånd til at fastgøre gasslangen med.
• Kontakt venligst Deres lokale gasudbyder vedrørende oplysninger om, hvilken gaskategori der skal anvendes, samt oplysninger om, hvilken gasregulator og gasslange der skal anvendes i overensstemmelse med nationale regler. Se oversigt over gaskategorier og gastryk skal kun anvendes som retningslinjer

Gas standards CE

Model navn JensenGrill	Estate 1.0	JensenGrill Estate 1.0	JensenGrill Estate 1.0	JensenGrill Estate 1.0
Gaskategorier	I3+(28-30/37)	I3B/P (30)	I3 B/P (50)	I2H(20)/ I2E(20)
Gas og tilhørende tryk	G30 butan at 28-30 mbar	G30 butan / G31 propan at 30 mbar	G30 butan/ G31 propan at 50 mbar	G20 Natural gas at 20mbar
	G31 propan at 37 mbar
Anvendes i følgende lande BE, CY, CZ, EE, FR, GR, IE, IT, LT, LU, LV, PT, RO, SK, ES, CH, GB		BG, CY, CR, CZ, DK, EE, FI, GR, HR, LV, LT, LU, MT, NL, NO, SK, SI, SE, TR, HU, IS	DE, AT DE, DK,	NO, SE, UK
Nominel effekt, brændere grill	13.58 KW 13.58	KW 13.62	KW
Dysestørrelse	∅ 1.0 mm	∅ 1.0 mm	∅ 0.87 mm
Total gas forbrug brændere grill G30	991,03 g/h	991,03 g/h	992,49 g/h
Total gas forbrug brændere grill G31	972,54 g/h	972,54 g/h 97	3,97 g/h
Nominel effekt, en brænder	4,53 KW	4,53 KW	4,54 KW
Nominal effekt, gasblus	4.6 KW	4.6 KW	4.8 KW
Dyse størrelse, gasblus	∅ 1.0 mm ∅ 1.0 mm	∅ 0.9 mm	mm
Total gas forbrug, gasblus G30	335 g/h 335 g/h	350 g/h
Total gas forbrug, gasblus G31	329 g/h	329 g/h	344 g/h

• Lav en sæbeopløsning af vand og opvaskemiddel.
• Påfør sæbeopløsningen med en børste, svamp eller sprayflaske.
• Alle gasreguleringshåndtag skal være i LUKKET position.
• Tænd gassen på gasflasken.
• Påfør sæbeopløsningen på alle gastislutninger. Hvis der er en lækage, vil opløsningen "boble op". Stram eller reparér en eventuel utæt forbindelse.
• Såfremt lækagen ikke kan stoppes, sluk da for gassen på gasflasken. Afmontér slangen og kontakt Deres lokale leverandør for assistance.
• GRILLEN MÅ IKKE ANVENDES, SÄFREMT DER ER EN LÆKAGE.
• Efter at grillen er undersøgt for lækager, slukkes for gassen. Skyl efter med rent vand for at fjerne rester af sæben. Sæbe kan virke let ætsende.

B. SIKKERHED OMKRING GASFLASKEN

• Gasflasken må aldrig opbevares indendørs. Bør opbevares udendørs i et velventileret område.
  • Opbevar gasflasken lodret.

• Sluk for gassen på gasflasken, när grillen ikke bruges.

• Gasflasken må ikke udsættes for høj varme.

• Kom ikke gasflasken i nærheden af åben ild.
• Opbevar ikke reservegasflasker i nærheden af grillen.
• Der anbefales følgende gasflasker:

Butan: > 7 kg. Propan: > 6 kg.

V. F∅RSTEGANGSBRUG ELLER OPSTART EFTER LÆNGERE TIDS OPBEVARING

• Læs "ADVARSLER" samt "gasinstruktion" og "brugsanvisning" grundigt.
• Tjek gasregulatoren, ventilåbninger og brænderne for tilstopning (se i øvrigt afsnittet om fejlfinding).
• Edderkopper og andre insekter kan i nogle tilfælde spinde væv eller bygge rede i brænderne. Dette kan blokere gasstrømmen og forårsage en utilsigtet opflamning eller "eksplosion" (flash back). Dette kan forårsage skade på grillen og resultere i en farlig situation.
• Tjek brænderen for kritiske revner og korrosion.
• Tjek, at brænderne er sat ordentligt på plads således at de sidder over ventilåbningerne.
• Tjek gnisttændingen ved hver brænder ved at trykke på gasreguleringshåndtaget og drej mod uret, indtil der lyder et klik fra tændingen og en gnist bliver synlig. (Rør ikke indvendige dele under denne test, idet gnisten kan forår-sage et elektrisk stød). Hvis der ikke er gnist, rengør da gnist-elektroderne og tjek, at ledningen er korrekt fastgjort (se endvidere afsnittet om fejlfinding)
• Tjek om der er gas på flasken.
• Alle gasreguleringshändtagene skal være i LUKKET position, før gasslangen påsættes.
• Tjek for gaslækage ved hjælp af sæbevandsopløsning (se endvidere afsnittet "tjek for gaslækage").
• Før grillen tages i brug første gang, fjernes grillrist og stegeplade og rengøres i sæbevand. Skyl efter i rent vand, tør af og placér delene i grillen igen. Tænd derefter grillen og "afbrænd" overskydende olie og andre partikler ved at forvarme grillen i ca. 12. min. (BRUG KUN GAS, IKKE KUL).
• Ved førstegangsbrug af grillen eller efter at gasflasken har været afmonteret, kan gastilførslen være fyldt med luft. Gastilførslen skal være fyldt med gas for at sikre korrekt tænding. Dette kan betyde, at det er nødvendigt med flere "tændingsforsøg".
• Åben låget, stil gasreguleringshåndtagene på LUKKET og åben for gassen på gasflasken.
• Tryk ét af gasreguleringshåndtagene ind, drej mod uret, indtil der høres et "klik" fra tændingen. Dette skaber en gasflamme, der tænder brænderne. Umiddelbart før klikket, åbner ventilen for gassen. Fortag tændingen i en langsom bevægelse, der tillader gassen at løbe hen til tænderen. Læn Dem ikke ind over grillen under optænding.
• Tjek om brænderen er tændt. Hvis brænderen ikke tænder sluk da for gasreguleringshåndtaget, og prøv igen. Hvis der ikke opnås tænding efter tre forsøg, luk da for gasreguleringshåndtaget og vent 5 minutter, før proceduren gentages, således at eventuel gas kan forsvinde.
• Når gasbrænderen brænder korrekt (ensartet blå flamme), sluk da for brænderen og gentag proceduren for de to øvrige gasbrændere og gasblusset.
• Grillen er forsynet med krydstænder der tænder nabo-brænderen. Dette er en ekstra sikkerhed. Igennem det nederste hul på højre side af grillen kan alle 3 brændere ses.

VI. RENG∅RING

Generelt

Dele i rustfrit stål der bliver udsat for høj varme, vil gradvist få et let gult skær. Jo længere tid rustfrit stål er udsat for høj varme, desto mere udtalt vil det gule skær blive.

Rengøring af grillriste, kulbakker, afstandsplader ved kulbakker og flamme tamers

Grillristene skal rengøres efter brug med en stiv børste. For grundig rengøring: fjern grillriste, kulbakker, afstands plader ved kulbakker samt flamme tamers og rengør i varmt sæbevand (lad det evt. ligge i blød i en time). Anvend en stiv børste eller svamp (anvend ikke stålbørste, da denne kan forårsage rustpletter eller ridse ståloverfladen. Skyl alle dele med rent vand og tør efter).

Rengøring af gasblus

Fjern grydeholderen og rengør gasblusset. Brug sæbevand og en blød børste eller svamp. Tør efter med en klud eller svamp let opvredet i rent vand. Undgå at der kommer vand ind i selve brænderen. På børstet rustfrit stål bør rengøring altid foregå parallelt med børsteretningen, dette for at undgå at ridse overfladen.

Rengøring af overflader

Rengør overfladerne med sæbevand, brug en blød børste eller svamp, skyl med rent vand og tør efter. Vær opmærksom på ikke at ridse overfladen ved at gnide for hårdt. På børstet rustfrit stål bør rengøring altid foregå parallelt med børsteretningen. For at sikre en flot og skinnende overflade kan der efterbehandles med et rengøringsmiddel til rustfrit stål, dette bør ikke bruges på overflader der kommer i berøring med madvarer.

Rengøring af lägets inderside

Fjern fedt og madrester med køkkenrulle eller en klud, mens låget stadig er lunt.

For grundig rengøring: brug sæbevand og en stiv børste eller svamp og tør efter med rent vand.

Almindelige ovnrensningsmidler kan også anvendes, men vær opmærksom på, at sådanne midler kan plette aluminiumshåndtagene. Læs brugsanvisningen, før midlet anvendes. Hvis der kommer noget på aluminiumshåndtagene skal det hurtigt fjernes med en våd klud.

Rengøring af indersiden af brandkammeret

Ved rengøring af indersiden af brandkammeret fjernes grillrist, kulbakker, afstandsplader ved kulbakker, flamme tamers. Før rengøring pakkes brænderne ind i aluminumsfolie, for at forhindre snavs i at trænge ind.

Anvend sæbevand, en stiv børste eller svamp ved rengøringen (anvend ikke stålbørste, stålbørsten kan forårsage rustpletter samt ridser på overfladen). Skyl efter med rent vand og tør efter. Der kan også anvendes forskellige ovnrensningsmidler, men vær opmærksom på, at sådanne midler kan plette aluminiumshåndtagene. Læs omhyggeligt brugsanvisningen på midlet før anvendelse. Hvis der kommer noget på aluminiumshåndtagene skal det hurtigt fjernes med en våd klud.

Vand og snavs ryger ned i fedtopsamlingsbakken. Det kan være en god ide at fjerne fedtopsamlingsbakken og sætte en balje under brændkammeret inden man går i gang.

Til sidst skylles sæben/ovnrensningsmidlet af med i rent vand.

Fjern alufolien fra brænderne og sæt de forskellige dele tilbage i grillen.

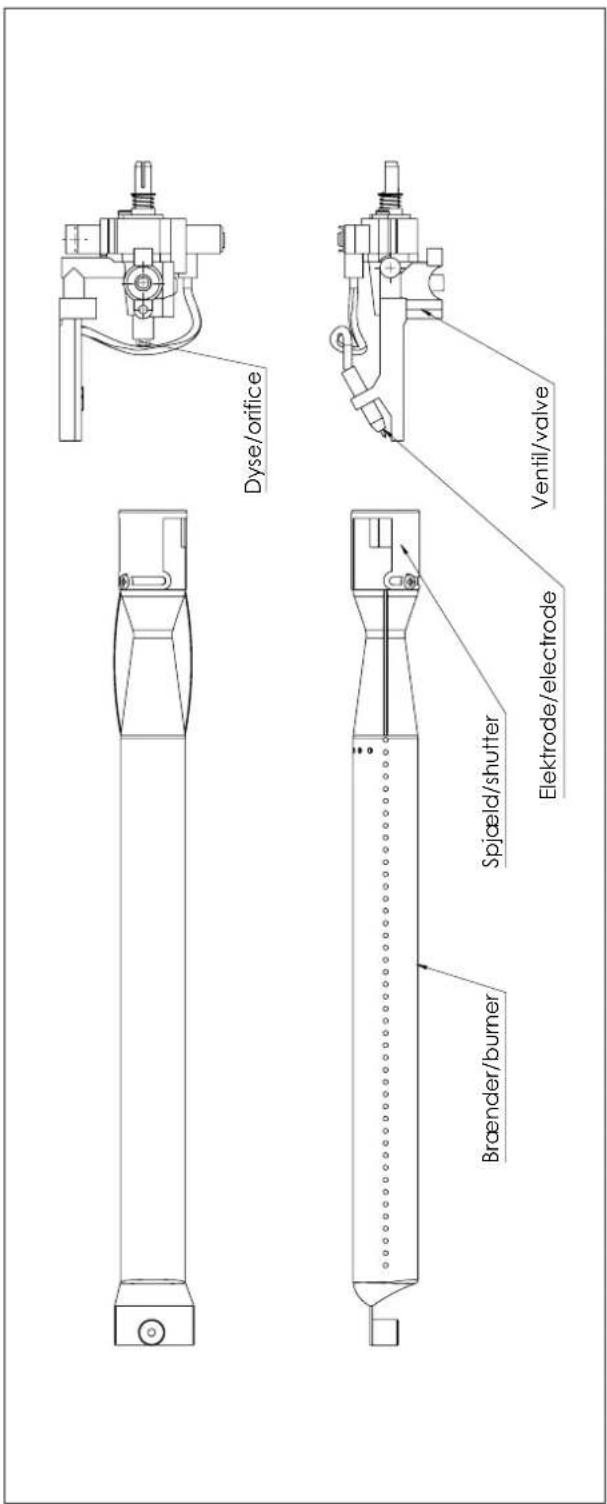

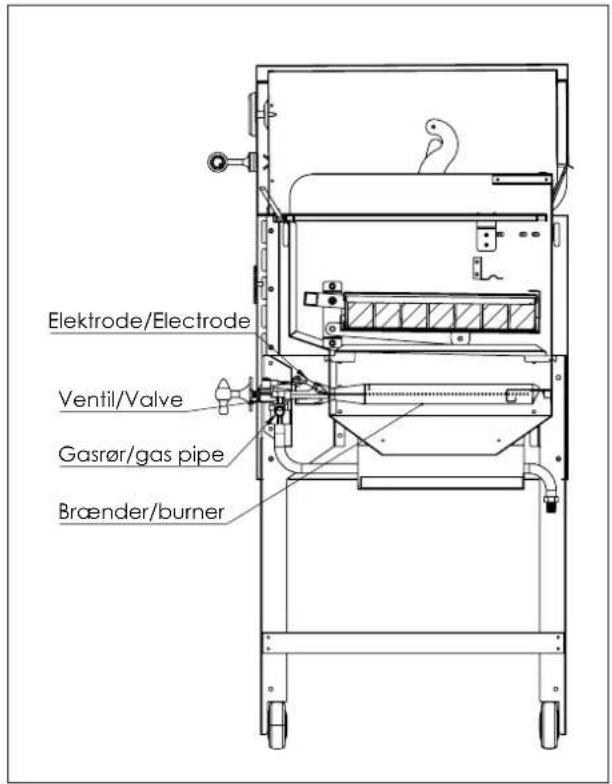

Rengøring af brænderne

Afmontér brænderne (brænderne afmonteres ved at fjerne splitterne, der holder brænderne på plads – splitterne sidder bagerst i "Brændkammereet").

Afmontering af brænderne skal ske i overensstemmelse med gældende regler.

Anvend sæbevand, en stiv børste eller svamp ved rengøringen. Skyl efter med rent vand og tør efter. Eventuel tilstopning af brænderne fjernes med tyndt ståltråd.

TÆND GASBRÆNDERNE I CA. 5 MINUTTER EFTER DEN GRUNDIGE RENG∅RING, SÅLEDES AT EVENTUELT VAND FORDAMPER.

GRUNDIG RENG∅RING EFTER OVENSTÅENDE RETNINGS-LINJER B∅R FORETAGES MINDST ÉN GANG ÅRLIGT.

VII. OPBEVARING

• Fjern gasflasken fra grillen. Gasflasken må aldrig opbevares indendørs (se endvidere afsnittet "sikkerhed omkring gasflasker").
• Grillen bør rengøres før opbevaring. Fastbrændte madrester på overfladerne kan give anledning til korrosion (se endvidere afsnittet om rengøring).

VIII. BETJENINGSVEJLEDNING

Generel betjeningsvejledning

- Benyt kun transportgrebet på højre side (set forfra) af grillen, när grillen flyttes. Indvendig i benene til venstre er der monteret hjul. Ved at løfte i håndtaget på højre side kan grillen trilles rundt. Flyt aldrig grillen under brug.

Visuel klargøring af grillen:

• Tjek for skader på gasslangen eller gasforbindelsen.
• Tjek, at brændere og flamme tamers etc. er placeret korrekt.
• Hvis gaslugt observeres, drej alle gasreguleringshåndtagene til LUKKET position og luk for gassen på gasflasken. Undersøg for gaslækager (se afsnittet "gaslækage").
• Ved førstegangsbrug af grillen eller hvis gasflasken har været afmonteret, kan gastilførslen være fyldt med luft. Tilførslen skal være gasfyldt, før brænderne kan tænde. Det kan være nødvendigt med flere tændingsforsøg. Hvis ikke brænderne tænder efter tre forsøg, drej da gasreguleringshåndtagene til LUKKET position og vent 5 minutter, før der tændes igen, således at overskydende gas forsvinder.
• Det kan forekomme, at insekter og edderkopper tilstopper gastilførslen og forårsager uensartet brænding (gul flamme eller "flash back", en "eksplosion"). Dette kan beskadige grillen og udgøre en risiko for brugeren. I sådanne tilfælde skal gasreguleringshåndtagene drejes til LUKKET position. Der henvises til afsnittet om fejlfinding.

REGELMÆSSIG INSPEKTION AF BRÆNDERR∅RENE ANBEFALES.

• Opvarm altid grillen med låget lukket i 7-10 minutter, før tilberedning påbegyndes. Dette sikrer optimal hygiejne under tilberedningen.
• På JensenGrill Estate 1.0 kan der grilles helt fleksibelt med gas, kul eller begge dele samtidig.

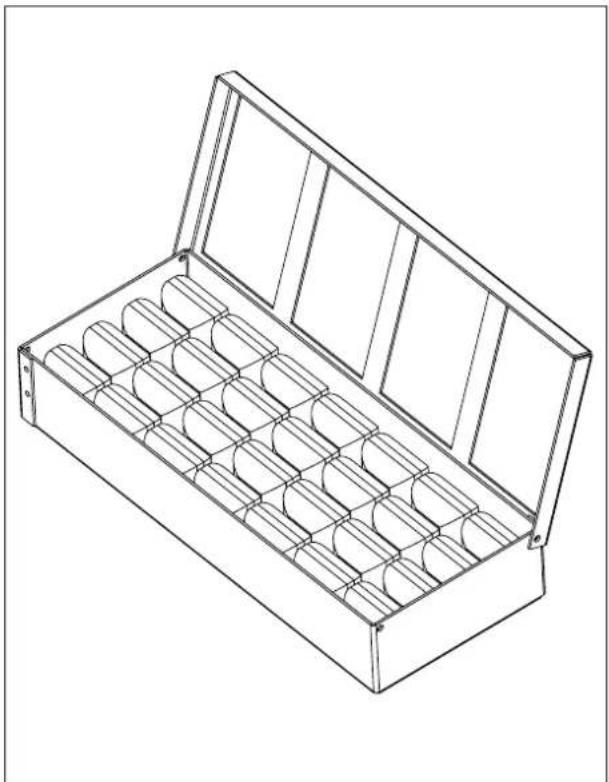

A. Påfyldning af kul

a. Bring kulbakkerne i bundposition ved at sætte højdereguleringshåndtaget på fronten af grillen i topposition.
b. Fastlås grillristen i lodret position (åben).
c. Løft kulbakkerne ud af grillen.
d. Åben kulbakkerne og påfyld kul. Efter behov fyldes en eller begge kulbakker.
e. Er der behov for at efterfylde kulbakkerne under grillning, kan kul med fordel påfyldes gennem hullerne i läget af kulbakken, således at de kan forblive i grillen.

KULBAKKERNE MÅ ALDRIG OVERFYLDES, LÅGET SKAL KUNNE LUKKES. HVER KULBAKKE KAN INDEHOLDE MAX. 0.8 KG KUL.

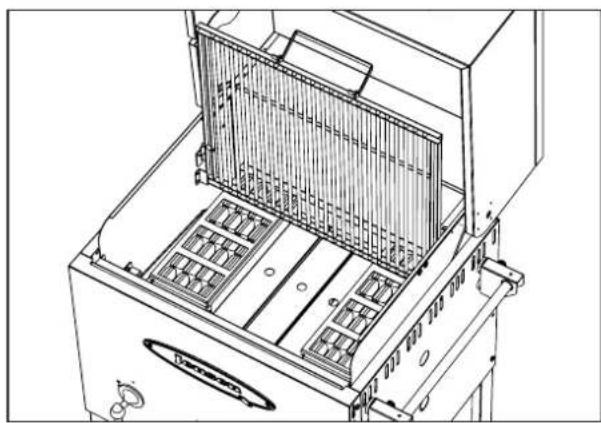

B. Afhængigt af den ønskede varmefordeling/mængde fyldes henholdsvis en eller begge kulbakker.

a. Placering af kulbakkerne.
i. I hver sin side.
ii. I midten.
iii. Samlet i én side.
b. Placer de tre afstandsplader ved kulbakkerne.
c. Ved tilberedning af mad med højt fedtindhold, kan man placere en standard alubakke oven på de tre afstandsplader mellem kulbakkerne, således at fedt og saft opsamles; HÆLD LIDT VAND, VIN ELLER ∅L I BAKKEN NÅR KULLENE ER TÆNDT FOR AT UNDGÅ, AT FEDTET ANTÆNDES. Anvend eventuelt saften til sovs.

C. Luk grillristen.
D. Sørg for, at fedtbakken er tom, således at evt. fedt ikke antændes.
E. Åben altid grillåget.
F. Under optænding skal kulbakkerne være placeret i topposition (tættest på grillisten), så man kan se, at gasbrænderne tænder. Dette kan også kontrolleres gennem inspektionshullerne på højre side af grillen.
G. Undersøg, at alle gasreguleringshåndtagene er i LUKKET position.
H. Åben for gassen på gasflasken.
I. Tænd for gasbrænderne (låget skal altid være åbent, når gassen tændes).

a. Tryk gasreguleringshåndtaget ind, hold det der i ca. tre sekunder og drej det langsomt mod uret, indtil der høres et "klik" fra tændingen, derved fremkommer en gnist, der tænder en gasflamme der tænder brænderen.
b. Tjek, at gassen er tændt, hvis ikke drejes håndtaget tilbage til LUKKET, og proceduren gentages.

c. Hvis der ikke fremkommer gnist ved tændingen, luk da for alle gasreguleringshåndtagene og vent 5. minutter. Undersøg derefter tændingen (se afsnittet om fejlfinding).
d. Som en sikkerhedsforanstaltning er grillen forsynet med en "krydstænder". Hvis ikke brænderen tændes ved hjælp af gnist, vil brænderen automatisk blive tændt af brænderen ved siden af. lgennem det nederste inspektionshul på højre side af grillen kan man se de 3 brændere.

J. Når gassen brænder korrekt, sænkes kulbakkerne tilbage i bundpositionen. Luk låget for at sikre optimal varmeudvikling og dermed hurtig optænding af kullene.
K. Tjek kul og gas ca. hvert 5. minut ved at åbne låget eller gennem inspektionshullerne på højre side af grillen.
L. Kullene er klar efter 10-20 minutter.
M. Afhængigt af den ønskede varmemængde reguleres gassen på gasreguleringshåndtagene. Oftest er gassen ikke nødvendig, när kullene er optændt, gassen kan derfor slukkes. OBS: Suppleres kulvarme med gasbrændere, hæv da kulbakkerne til top position.
N. Når alle gasreguleringshåndtagene på grillen er lukket, luk da for gassen på gasflasken som en ekstra sikkerhedsforanstaltning.
O. Kulvarmen reguleres enkelt ved at justere afstanden mellem kulbakker og grillrist, dette gøres ved hjælp af højdereguleringshändtaget på fronten af grillen
P. Varmeregulering under grillning.

a. Juster afstanden mellem kulbakker og grillrist (højdere-

guleringshändtaget på fronten af grillen).

b. Såfremt der ønskes yderligere varme, tænd da for en eller flere gasbrændere (der henvises til punkterne C, D, E, F og G ovenfor). Er en alubakke er placeret oven på afstandspladerne, kan fedtet i alubakken antændes, hvis der tændes for gasbrænderen nedenunder. Fjern alubakken hvis brænderen tændes.

Q. Asken fra kulbakkerne tømmes let. Tag kulbakkerne ud af grillen, tøm asken i en pose ved at vende bakkerne med läget nedad og ryst asken ud i posen. VÆR OPMÆRKSOM PÅ, AT DER KAN VÆRE GL∅DER I ASKEN MEGET LÆNGE.

Kom ikke en pose med varm aske i nærheden af brandbart materiale. Det er vigtigt at asken fjernes fra kulbakkerne, da trådnettet i bakkerne ellers vil ruste.

Proceduren er den samme som beskrevet ovenfor, når grillen anvendes som traditionel gasgrill. Kulbakkerne skal være tømt for aske. Lad kulbakkerne og afstandspladerne ved kulbakkerne blive i grillen for optimal varmefordeling, eller de kan tages ud hvis det ønskes. Grilles der med maksimal effekt på alle gasbrændere, hæv da kulbakkerne til top position. Ved tilberedning af mad med højt fedtindhold, kan der placeres en alubakke oven på de 3 kulbakkefordelere til opsamling af fedt og saft. Hæld lidt vand, vin eller øl i bakken dette forhindrer opflamning af fedtet. Endvidere kan det opsamlede fedt og saft anvendes til sovs.

Justér gasvarmen på gasreguleringshåndtagene.

A. Åben låget på gasblusset
B. Tænd for gassen

1. Tryk gasreguleringshåndtaget ind, hold det der i ca. tre sekunder og drej det langsomt mod uret, indtil der høres et "klik" fra tændingen, derved fremkommer en gnist, der tænder gassen.
2. Tjek, at brænderen er tændt. I modsat fald drejes håndtaget tilbage til LUKKET, og proceduren gentages.

1. Hvis der ikke kommer gnist ved tænding, vent da 5 minutter og tjek tændingen (der henvises til afsnittet fejlfinding). Hvis alt er i orden undtagen den manglende gnist, kan gassen tændes med en tændstik

2. Ved brug af wok eller pande må disse max. være 30 cm i diameter. Større diameter kan betyde uhensigtsmæssig varmefordeling samt overophedning af dele på og omkring gasblusset.

D. BRUG AF ROTISSERIE

• Ved førstegangs anvendelse henvises til afsnittet "monteringsvejledning".
• Placér en kulbakke i hver side. Placér de 3 afstandsplader mellem kulbakkerne. Ved tilberedning af mad med meget fedt kan en alubakke placeres oven på afstandpladerne ved kulbakkerne således at fedt og saft opsamles. Endnu bedre er det, hvis en alubakke placeres under kødet på grillisten.
• Montér den ene af spydgaflerne på grillspyddet.
• Stik spyddet gennem midten af det, der skal grilles.
• Skyd den anden spydgaffel på spyddet, skub begge spygaflerne stramt omkring kødet, der skal grilles, og spænd de to skruer.
• Sæt spyddet på plads i motoren på venstre side og placér spydstøtteringen i beslaget på højre side. Spænd skruen i styrebøsningen for at holde spyddet på plads.
• Start motoren og sørg for, at spyddet drejer uden at berøre grillen. Hvis ikke spyddet er placeret i midten af kødet, vil Rotisserien dreje ujævnt. Genplacér da kødet centralt på spyddet.
• Ved tilberedning af mad med et højt fedtindhold, bør det midterste gasbrænder slukkes.
• Efter tilberedningen fjernes spyddet ved at skrue spydhåndtaget ind i enden af spyddets højre side. Derved kan emnet fjernes uden at berøre varme dele af grillen. Tag spyddet ud af motoren og fjern spyddet fra kødet.

V. GRILLINSTRUKTIONER

Der kan grilles med direkte eller indirekte varme afhængigt af den mad, der skal tilberedes.

A. DIREKTE VARME

Direkte varme betyder, at det der grilles direkte oven på varmekilden. Der vil ofte grilles med låget åbent og relativ høj varme. Varmen kan reguleres ved at justere højden på kulbakkerne med højdereguleringshåndtaget på fronten af grillen og/eller ved at tænde for gasbrænderne. Hvis kulbakkerne er i topposition og alle gasbrændere er tændt opnås en meget høj varme. Når låget lukkes, vil varmen stige kraftigt. Vær forsigtig med ikke at "brænde" maden. Denne metode bruges ved grilning af bøffer, koteletter etc. Ved grillning med direkte varme skal maden vendes jævnligt for at få en ens stegning samt for at undgå, at maden bliver "brændt".

Vær opmærksom på, at grillning af mad med højt fedtindhold kan forårsage en "opflamning" når det drypper ned i grillen. Kulbakkerne sænkes til bundposition, for at øge afstanden imellem kul og grillrist, så ilden ikke brænder maden. Fjern evt. maden fra området, indtil flammerne er slukket. Hvis der forekommer en "ukontrolleret" opflamning, sluk da for gassen, fjern maden og luk låget. En lille vandforstøver er lige ledes meget effektiv til at stoppe en opflamning. For at undgå opflamning bør overskydende fedt skæres bort, før maden grilles.

B. INDIREKTE VARME

Anvendelse af indirekte varme betyder, at maden ikke er placeret direkte over varmekilden. Der grilles ofte ved en lavere temperatur i længere tid med låget lukket. Indirekte grillning bruges ved tilberedning af store stykker kød, fisk, hele kyllinger etc.

Når der grilles med kul, skal kulbakkerne placeres i siderne. Normalt vil kulbakkerne være i bundposition . Ved anvendelse af gas bruges normalt kun de to brændere i siderne. Gasreguleringshåndtagene stilles, så den ønskede varme opnås.

Ofte vil anvendelse af indirekte varme betyde længere grillning. Med JensenGrill er der mulighed for at tænde for gassen, hvis yderligere varme ønskes.

Ved anvendelse af indirekte varme vil varmen cirkulere rundt om maden og blive reflekteret fra låget.

Placér maden midt på grillisten og luk låget. Anvend eventuelt et stegetermometer.

Ved tilberedning af større kødstykker anbefales det at stege overfladerne hurtigt ved direkte varme, således at porerne lukkes hurtigt og saften bliver i kødet – hvorefter der skiftes til indirekte varme ved lavere temperaturer.

For at give en sprød overflade kan kødet steges færdigt ved kraftig direkte varme (pas på ikke at "brænde" kødet).

Ved brug af Rotesserien vil der normalt blive brugt indirekte varme.

Anvendelse af indirekte varme betyder ofte en stor afgivelse af fedt og saft. For at forhindre dette i at flamme op kan fedt og saft opsamles i en alubakke, der placeres oven på de 3 afstandsplader. HÆLD LIDT VAND, VIN ELLER ∅L I BAKKEN NÅR KULLENE ER TÆNDT FOR AT UNDGÅ, AT FEDTET ANTÆNDES. Anvend eventuelt saften til sovs.

Endnu bedre er det, hvis der grilles i en alubakke, der er placeret direkte på grillristen. Kødet steges da i sin egen saft og undgår derved udtørring. Desuden er man helt sikker på at fedtet ikke drypper ned og antænder.

C. BRUG GRILLEN SOM RYGEOVN

Hvis du vil have lidt røgsmag kan man lægge lidt frugtgrene, krydderurter, drysse lidt rygemel eller rygeflis ovenpå kulbakkerne igennem grillristen. Sænk kulbakkerne til nederste position og luk låget.

Hent yderligere vejledning på www.jensengrill.dk under fanen "Inspiration" i afsnittet "Gode råd og tips"

VI. FEJLFINDING VED FUNKTIONSPROBLEMER

Synlig gnist, men ingen tænding

• Undgå at ryge.
• Luk for gasreguleringshåndtaget og sluk for gassen på gasflasken.
• Tjek regulatoren, gasslangen og de øvrige gasforbindelser.
• Gentag tændingsforsøget efter 5 minutter.

Hvis grillen stadig ikke fungerer, sluk da for gasregulerings-håndtagene og sluk derefter for gassen på gasflasken.

Undersøg følgende:

Er gasflasken tom?

Skift gasflasken.

Undersøg om regulatoren er monteret korrekt. Tag regulatoren af og påsæt den igen.

Fejlplacering af elektroden med flammedysen i forhold til brændkammeret.

Flammedyssen skal være i bunden af hullet i fronten af brændkammeret. Justér om nødvendigt ved at bøje elektroden nænsomt.

Fejlplacering af brænder.

Placér brænderen korrekt.

Tilstopning af ventil og brænder.

Fjern splitten placeret bagerst i "Brændkammeret", der holder brænderen på plads, og fjern brænderen. Check ventilmundingen og fjern eventuelle partikler med tynd ståltråd. Vær opmærksom på, at fjernelse af brænderen skal ske i

overensstemmelse med de nationale regler.

Tilstopning af gasslangen.

Fjern slangen fra grillen og åben for gasflasken i 1 sekund for at undersøge for tilstopning samt at tillade eventuelle partikler at blive blæst ud. En sikkerhedsmekanisme i regulatoren kan lukke, når man gør dette. Regulatoren nulstilles ved at regulatoren tages af gasflasken og monteres igen.

Vær opmærksom på, at fjernelse af gasslangen skal ske i overensstemmelse med de nationale regler.

Hvis gasbrænderne brænder ujævnt, flammen er gul eller der er opflamning

Sluk gasreguleringshändtaget og sluk for gassen på gasflasken.

Undersøg følgende:

Fejlplacering af brænder.

Placér brænderen korrekt over ventilerne.

Tilstopning inden i brænderen eller ved luftspjældet på brænderen.

Fjern splitten, der holder brænderen på plads, fjern bræn derne og check og fjern eventuelle partikler i brænderrøret eller i brænderen, brug et stykke ståltråd. Vær opmærksom på, at fjernelse af brænderen skal ske i overensstemmelse med de nationale regler.

Fjern splitten, der holder brænderen på plads og fjern brænderen. Check ventilmundingen og rens for eventuel tilstopning. Vær opmærksom på, at fjernelse af brænderen skal ske i overensstemmelse med de nationale regler.

HVIS GRILLEN STADIG IKKE VIRKER, KONTAKT DA FORHANDLEREN ELLER PRODUCENTEN.

ANVEND IKKE GRILLEN VED FEJLFUNKTIONER I GASSYSTEMET.

Manglende gnist ved tænding af gassen

Check følgende:

Der kan sidde madrester på tændingselektroden.

Rens elektroden med en børste.

Därlig ledningsforbindelse.

Ledningen til tændingen skal være monteret korrekt og være ordentlig isoleret. Ledningerne skal være ordentlig tilsluttet på spændingsgeneratoren ved ventilerne. Dette sidder bag front panelet. Der er adgang til spændingsgeneratoren op under front panelet. Kontroller at ledningerne sidder rigtigt på ved hjælp af en spids tang.

For at få nem adgang til ventilerne og spændingsgeneratoren afmonteres frontpanelet. Hiv gasreguleringshåndtagene af grillen og skru højdereguleringshåndtaget af. Tag de 4 skruer ud på hver side af front panelet. Fontpanelet kan nu tages af.

VÆR OPMÆRKSOM PÅ, AT VENTILERNE KUN MÅ UD-SKIFTES AF EN AUTORISERET INSTALLAT∅R. KONTAKT JENSENGRILL FOR NÆRMERE INFORMATION.

VII. For yderligere information kontakt

JensenGrill A/S

[phone].

[e-mail]

Udfyld emnefeltet med "Teknisk spørgsmål"

www.JensenGrill.com

eller gå ind på www.jensengrill.dk/info-til-kunden/altom/
