BRUGSANVISNING Bearcat UBC 278CLT UNIDEN

Programmérbar radiobasescanner, 100 kanaler med ur, alarm og musikradio

Brugsanvisning

Comitel

Indholdsfortegnelse

Hvad er radioscanning? ...... side 3

Opsætning ...... side 5

• Teleskopantenne
• AM radio antenne
• Brugsanvisning på dansk og engelsk
• Strømforsyning til 220 volt

Advarsel

Uniden Bearcat 278CLT er ikke vandtæt og er ikke konstrueret til brug under vand eller under fugtige forhold.

Læs denne brugeranvisning grundigt før ibrugtagning af denne scanner.

Hvad er radioscanning?

En radioscanner er en radiomodtager, som kan modtage radiosignaler indenfor et givet frekvensområde. Hvor stort dette frekvensområde er, varierer fra apparat til apparat.

En radioscanner kan bruges til at aflytte analoge mobiltelefoner, telegrafstationer osv., herunder politi, brandvæsen, havnevæsen, skibstrafik, lufthavne mv.

Radioscanning kan med UBC 278CLT scanne over forudprogrammerede kanaler. Først skal man finde ønskede frekvenser ved søgning, se dem på internettet eller få dem af en scanner ven. Nu kan man scanne hurtigt gennem de frekvenser der sker noget på.

Med scanning over faste kanaler er det let at overvåge et antal forudbekendte frekvenser, f.eks.politi.

Vigtigt!

Apparatet må ikke smides væk i den daglige renovation, men bortskaffes på en forsvarlig måde. F.eks. på en genbrugsstation.

Vigtigt!

Ingen licens er påkrævet for at eje eller bruge en radioscanner. Alligevel er brug af radioscannere underlagt visse restriktioner.

I følge Justitsministeriets bekendtgørelse 1993-02-15 nr. 17 har enhver bruger af en radiomodtager ubetinget tavshedspligt. Dette betyder, at udsendelsernes indhold ikke må udnyttes, videregives, nedskrives eller registreres; deres eksistens må end ikke røbes for uvedkommende.

Undtaget fra tavshedspligt er: 1) udsendelser fra radio- eller fjernsyns-stationer, amatør-radioanlæg og 27MHz walkie-talkie-anlæg; 2) udsendelser fra radio- eller fjernsynsstationer fremført via satellit; 3) udsendelser beregnet for enhver, f.eks. nødsignaler, navigations-signaler e.lign.

UBC 278CLT

Uniden Bearcat UBC 278CLT er en kvalitetsbasescanner i et elegant kompakt design. UBC 278CLT er designet til stationær placering med net adaptor og eventuelt ekstra antennetilslutning.

Uniden Bearcat UBC 278CLT har 100 programmérbare kanaler for faste frekvenser, som er grupperet i 5 banke af hver 20 kanaler. Een bank kan f.eks. indeholde 20 forskellige frekvenser for politi, en anden med brand og rednings tjenester. Bankene kan kobles til og fra på tast 1-5 når UBC 278CLT er i scan mode. Derved bliver UBC 278CLT meget let i brug, når først de interessante frekvenser er indprogrammeret.

Scanningen stopper ved første aktive kanal og fastholder denne kanal så længe, der vedbliver med at være radiotrafik. Når kommunikationen ophører, fortsætter scanneren til næste aktive kanal.

Uniden Bearcat UBC 278CLT dækker frekvensområde fra 25MHz til 960MHz (dog med visse undtagelser).

Som noget særligt har UBC 278CLT indbygget ur med alarm funktion og musikradio.

De indprogrammerede frekvenser lagres i radioscannerens hukommelse.

Opsætning

Uniden Bearcat UBC 278CLT får strøm fra den medfølgende AC-adapter, som sættes i stikkontakten til 220 volt. (Ved ophold i udlandet med anden spænding og/eller stik kræves speciel strømforsyning). AC-adapteren forbindes til radioscanneren på bagsiden af UBC 278CLT. Brug ikke andre strømforsyninger (AC-adapter) end den, som medfølger. Brug af andre strømforsyninger kan ødelægge UBC 278CLT.

UBC 278CLT er forsynet med standard 3,5 millimeter jackstick for ekstern højttaler. Brug kun højttaler med en impedans på minimum 8 Ω. Højttalere med lavere impedans kan være ødelæggende for radios-canneren.

Den medfølgende antenne påsættes radioscanneren i stikket på bagsiden af scanneren.

Endvidere vil modtagerækkevidden kunne øges med yderligere op mod det dobbelte ved tilslutning af en udendørs antenne af typen "discone" monteret på toppen af en bygning og forbundet med et 50 Ω–koaksialkabel.

Set bagfra

Teleskop-antenne: Tilslut den medfølgende teleskopantenne til "ANT" BNC-stikket på bagsiden af radioscanneren. Eller tilslut en ekstern antenne (ekstra udstyr) med en impedans på 50 Ω.

EXT.SP: Ekstern højttaler, tilslut f.eks. en ekstern højttaler med en impedans på 8 Ω med et 3,5 mm jackstick.

AC 10V: Stik for tilslutning af medfølgende strømforsyning med 10 Volt AC.

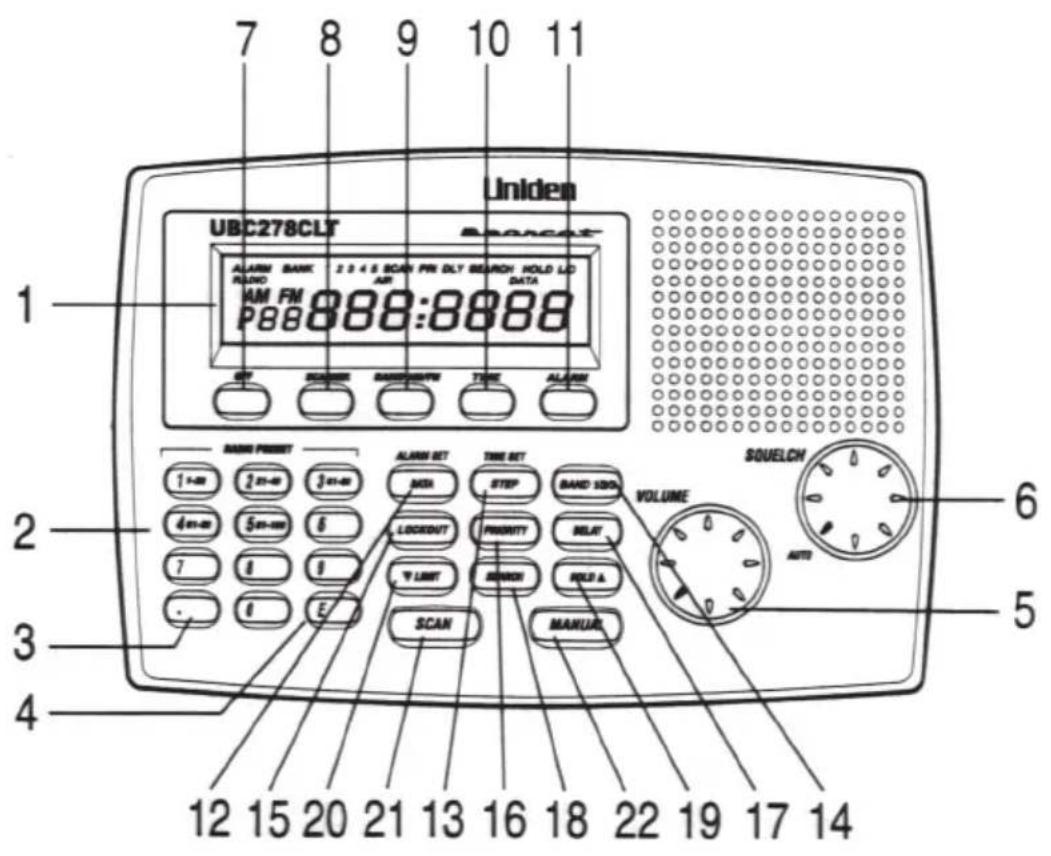

Set oppefra

Funktions oversigt.

1. Display(LCD) giver oplysning om aktuel status.
2. Tastatur. Tast 1-5 er også bank til og fra kobling, ved scanning.
3. Bruges som decimalpunkt ved frekvens indkodninger.
4. E. Tryk for at vælge eller gemme frekvens eller ur-indstillingen.
5. VOLUME. Lydstyrke regulering.
6. SQUELCH. Støjfjerner. Drej mod uret for at få baggrundsstøjen til at forsvinde. Ved signal/støj stopper scanneren. AUTO er fabriksindtillet squelch-niveau.

7. OFF. Sluk af scanner

8. SCANNER. Tænd for scanner.

9. RADIO AM/FM. Tænd for musikradio.
10. TIME. Tryk for at se klokken i scan og radio mode.
11. ALARM. Kort tryk skifter mellem alarmtone til / fra. Alarm ikon i display, när alarm er aktiv. Tryk i 2 sek. giver musik radio alarm.
12. ALARM SET/DATA. Tryk i 2 sek. for alarm tids indstilling. I scan mode springs visse former for data støj over, når DATA er valgt.
13. TIME SET/STEP. Tryk i 2 sek. for indstilling af tid. Ved fly frekvenser kan step vælges mellem 12,5 og 8,33 KHz step med piltaster.
14. BAND 1/2/3. Tryk for at se aktuel bänd plan, samt bestemmer den lagrede frekvens i KHz.
15. LOCKOUT. Lockout udelukker en kanal fra scanning. Bruges også til at inkludere kanalen igen. Holdes knappen inde i 2 sek. høres 2 bip og alle kanaler er inkluderet igen. (scanner skal være i "HOLD"-mode.)
16. PRIORITY. Tryk for prioritets ON/OFF scanning. PRI står i display. Scanner P kanalerne oftere. En P kanal per bank.
17. DELAY. Indsætter et 2 sekunders delay efter et scan stop. DLY i display.
18. SEARCH. Valg af søgemode.
19. HOLD ▲. Tryk for stop i søgning, samt step i ur indstillinger.
20. ▼LIMIT. Bruges til indtastning af frekvenser i søgemode, samt step i ur indstillinger.
21. SCAN. Starter scanning. (Mindst 2 kanaler skal være programeret)
22. MANUAL. Stopper scanning og søgnin, samt bruges til enkelt step i kanalerne.

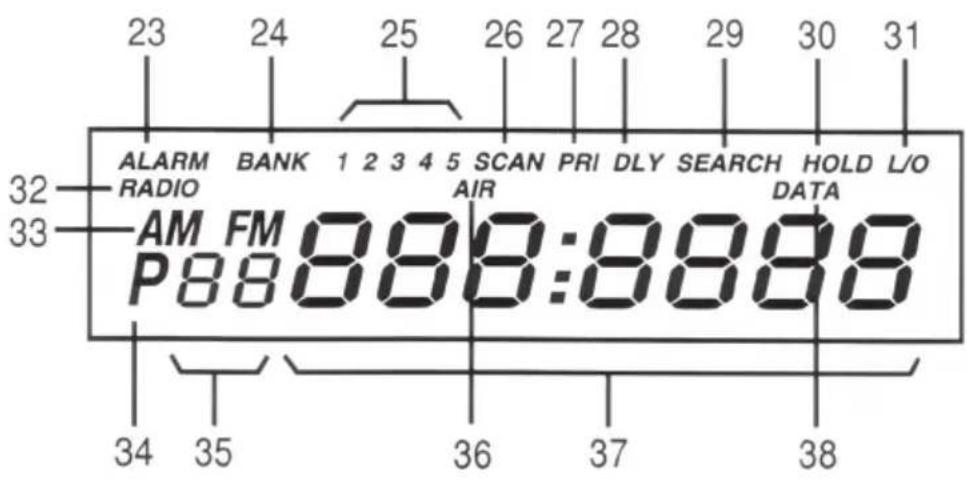

Display

1. ALARM. Radio eller tone alarm er aktiv.

2. BANK. Hver bank indeholder 20 kanaler.

3. Viser de aktive banke. Aktiver eller slet en bank med tast 1-5.

4. SCAN. Scan mode er valgt.

5. PRI. Prioritets kanal søgning er valgt.

6. P. Viser prioritets kanalen. Der er en i hver bank.

7. DLY. Delay / forsinkelse er valgt. Scanneren venter 2 sekunder før scanning starter igen efter et scan stop.

8. SEARCH. Søge mode er valgt.

9. HOLD. Scan eller søgning er manuelt stoppet.

10. L/O. Lockout / udelukket kanal.

11. RADIO. Radio mode er valgt.

12. AM FM. Musikradio AM eller FM mode er valgt.

13. 00-99. Kanalnummer.

14. AIR. Flytrafik frekvenser er valgt.

15. 7 CIFRE. Indikerer den aktuelle frekvens.

16. DATA. Vises när data afvisning er valgt.

Kanaler - kodning

En meget vigtig egenskab ved UBC 278CLT er muligheden for at indprogrammere faste kanaler. UBC 278CLT har 100 faste kanaler. Hver kanal kan tildeles sin egen frekvens.

Lagring af en frekvens :

1. Tryk på MANUAL
2. Indtast kanalnummer f.eks. 18
3. Tryk på MANUAL
4. Indtast en frekvens mellem 25 og 960 MHz.
   Husk decimalpunkt. Indtast f.eks. 155.25
5. Tryk på E for at aktivere radiomodtagelse på den pågældende frekvens og for at gemme frekvensen i den pågældende kanal.

Hvis man indtaster forkert frekvens, tryk da 2 gange på og indtast påny.

Prøver man at indtaste en frekvens som ikke findes i UBC278CLT kommer fejl meddelelsen, "Error" i displayet. Tryk på ⚙ og indtast ny værdi.

Bemærk at UBC 278CLT ikke kan modtage frekvenser inden for følgende områder, 174-406 og 512-806 MHz.

En programmeret frekvens kan slettes ved at indprogrammere frekvensen 000.0000. Dette gøres på følgende måde:

1. Tryk på MANUAL
2. Indtast kanalnummer f.eks. 18
3. Tryk på MANUAL
4. Tryk på nummertasten 0
5. Tryk på E

Frekvenser til indkodning kan enten findes på www.dkscan.dk, ved søgning eller få dem af en radioscannerven.

P.S.

Frekvenserne lagres med de KHz som det aktuelle bändplan viser i step.

Scanning

Når radioscanneren har indprogrammerede kanaler, er det muligt at foretage programmerede scanninger, dvs. scanninger over forudprogrammerede frekvenser.

For at få radioscanneren til at scanne henover alle kanaler, som ikke manuelt er udelukket, gør da følgende:

1. Tryk på SCAN, hvis ikke "SCAN" allerede optræder i displayet.
2. Tryk på MANUAL for at stoppe scanningen. "HOLD" vises i displayet.
3. Når scanningen er stoppet ved en given kanal, kan du skifte kanal op og ned med ▲ eller ▼.

Hvis du blot ønsker at aflytte en enkelt programmeret kanal, gør da følgende:

1. Tryk p å MANUAL
2. Indtast det ønskede kanalnummer, f.eks. 5
3. Tryk igen på MANUAL

Prioritet.

Det er med UBC 278CLT muligt at prioritere een kanal i hver bank. Prioritér en kanal på følgende måde:

1. Vælg en kanal, f.eks. som på foregående side.
2. Tryk og hold PRIOTITY nede i mindst 2 sekunder. Du vil høre et bip og "P" vil vise sig til venstre i displayet.
3. Gentag proceduren for at flytte prioriteringen til en anden kanal.

Aflytning med prioritet:

1. Tryk på SCAN for at begynde scanning.
2. Tryk på PRIORITY. Herefter optræder "PRI" øverst i displayet og UBC 278CLT scanner de prioriterede kanaler, også når radios-canneren er stoppet på en kanal med radiokildesignal.
3. Tryk på PRIORITY igen for at slå prioritetsscanning fra.

Lockout:

Det er med UBC 278CLT muligt manuelt at udelukke en eller flere kanaler fra scanningen. Dette gøres på følgende måde:

1. Vælg den kanal som ønskes udelukket fra scanningen.
2. Tryk på LOCKOUT. "L/O" viser sig øverst til højre i displayet. Nu er kanalen udelukket fra den automatiske scanning.
3. Tryk på LOCKOUT for at inkludere kanalen i scanningen igen.
4. Tryk på LOCKOUT i mindst 2 sekunder for at inkludere alle udelukkede kanaler.

Ved ændring af lockout skal scanneren være i "HOLD".

Søgning.

Uniden Bearcat UBC 278CLT kan søge et defineret område for at aflytte om der er interessante frekvenser i et bestemt område.

Tryk SEARCH og derefter HOLD. Indtast den laveste søgefrekvens f.eks. 158, tryk LIMIT, indsæt den højeste søgefrekvens f.eks. 168, tryk LIMIT, tryk SEARCH. Nu søger UBC 278CLT fra 158 MHz til 168 MHz. Er der signal på en frekvens stopper scanneren til signalet forsvinder igen. Er det støj eller uinteressante frekvenser, tryk da på LOCKOUT og søgning springer da denne frekvens over ved næste søge runde. Der kan indsættes op til 10 lockout's, derefter fjernes den ældste lockout.

∅nsker man at lagre en frekvens under søgning, skal man lige gøre lagerpladsen parat. Lagerpladsen er de små tal foran frekvensen. Tryk MANUAL tryk piltaster op/ned til ønsket lagerplads. Vises 000.0000 er lagerpladsen tom, men der kan sagtens overskrives en frekvens.

Tryk SEARCH. Stopper søgningen på en frekvens man ønsker gemt i lageret, tryk E direkte og frekvensen gemmes i lagerpladsen. Eller tryk HOLD for at holde frekvensen, inden den forsvinder, tryk derefter på E.

Musikradio.

Tryk på RADIO AM/FM. Radio kommer i displayet. For hvert andet tryk, skiftes mellem AM og FM radio.

Der er 10 lagerpladser i hvert musik bänd.

Tastatures tal 1-0 (10) angiver lager pladsen, og vises i displayet foran en evt. frekvens.

Lagre en frekvens i FM musik båndet på følgende måde:

1. Vælg lagerplads med tastaturet. F.eks 3.
2. Tryk på ▲ eller ▼ to gange. Første gang vises en evt. frekvens, næste og følgende tryk ændre frekvensen stepvis. Når en station findes lagres denne ved tryk på E. Er det ikke den rigtige station fortsættes frekvenssøgningen ved flertryk på ▲ eller ▼, og derefter tryk på E for at gemme.
   (Ved AM, husk at påsætte den medfølgende AM antenne)

Man fjerner en frekvens i en lagerplads ved step på ▲ eller ▼ til 000 vises, og derefter tryk på E.

UR og Alarm-indstilling

Indtast tidspunktet direkte med tastaturet eller brug piltasterne.

Når tiden herefter indstilles tryk TIME SET i ca. 3 sek. og urindstillingen kan rettes, ved direkte indtastning af tid eller ved brug af piltasterne.

Eller tryk ALARM SET i ca. 3. sek. og alarm-tidspunket kan indsættes.

Når korrekt tid er indstillet, tryk E for at lagre.

Alarm til/fra

Tryk kortvarrigt på ALARM og ALARM i displayet vises og forsvinder skiftevis.

Aktiv när ALARM vises. Biptone høres, när alarm går i gang. Hvis ingen knapper aktiveres, fortsættes i ca. 15 min.

Tryk i 3 sek. på ALARM og RADIO ALARM blinker kortvarigt i display. Nu starter alarmen i musik bändene.

Ved radio alarm, vær opmærksom på at radiodelen står på en brugbar radio kanal når radio alarm tilkobles.

Vedligeholdelse

Scanneren bør rengøres med en fugtig klud. Brug ikke organiske opløsningsstoffer, da plastmaterialet kan tage skade.

Udfør ikke reparationer eller modifikationer selv. Kontakt nærmeste forhandler. Uautoriserede reparationer eller modifikationer vil føre til bortfald af garanti.

Nulstille/ Resette UBC 278CLT

Har man efterhånden fået for mange ændringer, kan man nulstille scanneren. Men husk inden da at nedskrive de frekvenser, som skal gemmes igen.

Fjern spændingen fra UBC 278CLT.

Hold knapperne 2, 9 og MANUAL nede når spændingen tilsluttes.

Kvittering eller faktura gælder som garantibevis, når den er forsynet med forhandlernavn og dato.

Der ydes 6 måneders garanti efterfulgt af 18 måneders reklamationsret på radioscanneren fra købsdato.

UBC 278CLT er ikke vandtæt. Skader opstået p.g.a. væske eller fugt er ikke omfattet af garantien.

Garantien omfatter ikke skader opstået p.g.a. forkert betjening af radios-canneren eller p.g.a. modificationer eller reparationer udført af uauto-riseret reparatør.

Garantien omfatter ikke skader opstået på grund af utilsigtet brug af scanneren. UBC 278CLT bør opbevares utilgængeligt for mindre børn.

UBC 278CLT er CE-godkendt og lever derfor op til de europæiske standarder for elektronisk udstyr.

Ved fejl eller mangler, som er omfattet af garantien, skal radioscanneren indleveres inden garantiperiodens udløb til autoriseret forhandler med angivelse af fejl eller mangler.

Båndplaner

UBC 278CLT dækker frekvenser indenfor frekvensområdet 25 - 960 MHz fordelt som følger: Bemærk, at UBC 278CLT ikke kan modtage frekvenser indenfor følgende områder: 174-406 og 512 - 806 MHz.

Ændring af båndplan 1-3. Tryk knap "BAND 1/2/3". Vælg bånd plan medpiltasterne.

Lagre valgt bändplan med E.

Ændring af båndplan, er for at ændre de step, som søgning foregår i.

De forskellige bändplaner bestemmer hvordan den lagrede frekvens lagres, med hensyn til KHz.

Bånd 3 passer bedst til Danmark.

Frekvens bänd 1 bänd 2 bänd 3 Transmission

MHz KHz KHz KHz

138-144 12,5 5,0 6,25 Trådløs mikrofon

144-146 12,5 12,5 6,25 Amatør Radio

146-156 12,5 10,0 6,25 VHF Landmobile

156-158 12,5 12,5 6,25 VHF Landmobile

158-160,5 10,0 12,5 6,25 VHF Landmobil

160,5-162,5 12,5 12,5 6,25 VHF Landmobil

162,5-174 10,0 10,0 6,25 VHF Landmobil

406-440 6,25 6,25 6,25 UHF Landmobil

440-450 5,0 6,25 6,25 UHF Landmobil

450-466 5,0 6,25 6,25 UHF Landmobil

466-470 10,0 10,0 6,25 UHF Landmobil

470-512 6,25 6,25 6,25 UHF Landmobil

806-960 12,5 12,5 12,5 Offentlige tjenester

Tekniske specifikationer

Uniden Bearcat UBC 278CLT har følgende tekniske specifikationer:

Frekvenser: 25 - 960 MHz. Se bändplan.

AM 520 - 1720 KHz

FM 87.5 - 108 MHz

Antal kanaler: 100

Audio udgang: 0,7 W nominelt i 8 Ω højttaler Ext. speaker 3,5 ∅-jack.

Antenne: Teleskopantenne. BNC connector, 50 Ω

Temperatur: UBC 278CLT er funktionsdygtig ved temperaturer imellem -10°C og +50°C.

Hvis du ikke kender frekvensen for den trafik, som du ønsker at aflytte, kan du benytte dig af UBC 278CLT's fremragende søgeegenskaber på følgende måde:

1. Tænd apparatet på SCANNER knappen.
2. Drej VOLUME med uret ca. halvt op.
3. Sæt SQUELCH knappen i AUTO.
4. Tryk SEARCH og derefter HOLD. Indtast den laveste søgefrekvens f.eks. 158, tryk LIMIT, indsæt den højeste søgefrekvens f.eks. 168, tryk LIMIT, tryk SEARCH. Nu søger UBC 278CLT fra 158 MHz til 168 MHz.
5. Stopper UBC 278CLT på støj, tryk på LOCKOUT eller SEARCH.
6. Tryk HOLD for at stoppe søgning. Tryk SEARCH for at starte igen.
