BRUGSANVISNING TL 5212 FKI

Betjeningsvejledning for Combitoaster

TL 5270, TL 5272,

TL 5602, TL 5603

TL 5211, TL 5212, TM 05

1. Oversigt og anvendelse 4

4.1. Generel beskrivelse 4
4.2. Combitoasterens formål og tilsigtet anvendelse 4
4.3. Tekniske specifikationer og forbrug 4

1. Betjening 5
2. Opbevaring, transport og installation 5

6.1. Opstilling 5
6.2. Tilslutning 5

1. Vedligeholdelse, fejlfinding og reparation 6

7.1. Rengøring og orden 6
7.2. Advarsel om forudseeligt misbrug 6
7.2. Reparation 6

1. Ophør af brug 6
   8.1. Skrotning 6
2. Bilag 6
   9.1. Skilte, symboler, piktogrammer og forkortelser 6

2. Indledning

Original brugsanvisning

Denne brugsanvisning er FKI Fast Food Tekniks originale brugsanvisning til combitoastere type TL 5270, TL 5272, TL 5602, TL5603, TL 5211, TL 5212 og TM 05

Formål

Formålet med denne brugsanvisning er at sikre korrekt installation, brug, håndtering og vedligeholdelse af combitoasteren.

Tilgængelighed

Brugsanvisningen skal opbevares på et for personalet kendt sted, hvor den er let tilgængelig for operatører og vedligeholdelsespersonale.

Kendskab

Det er arbejdsgiverens (Combitoasterens ejer) forpligtelse at sikre, at alle, der skal betjene, servicere, vedligeholde eller reparere combitoasteren, har læst brugsanvisningen; som minimum de dele af den, der er relevante for deres arbejde.

Derudover har alle, der skal betjene, servicere, vedligeholde eller reparere combitoasteren, pligt til selv at søge informationer i brugsanvisningen.

3. Generelt

3.1. Fabrikant

Combitoasteren er fremstillet af:

FKI Fast Food Teknik A/S

Byghøjvej 5, Verninge

DK - 5690 Tommerup

3.2. Maskinens betegnelse

Combitoasternes fulde betegnelser er TL 5270, TL 5272, TL 5602, TL 56TL 5212 og TM 05.

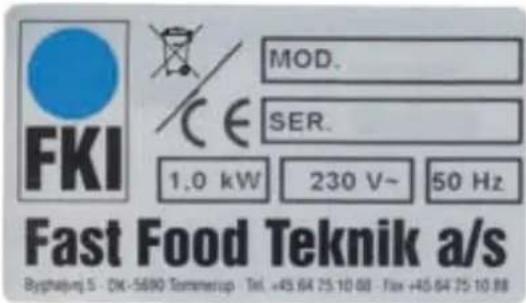

3.3. Maskinskilt

Maskinskiltet er placeret bagpå combitoasteren.

4. Oversigt og anvendelse

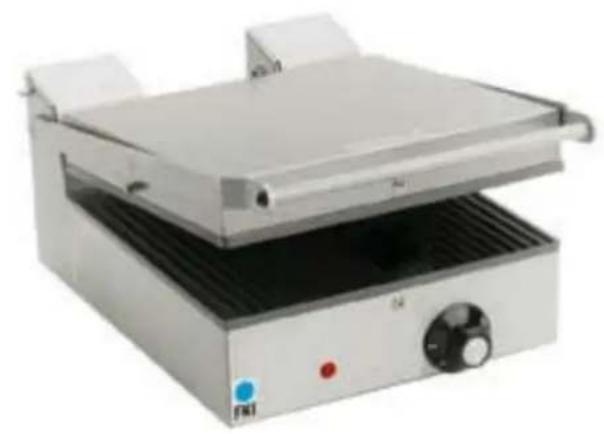

4.1. Generel beskrivelse

Combitoasteren er fremstillet i rustfrit stål med teflonbelagte pander. Maskinen består af en toppande og en bundpande. Der er varmezone i både top og bund.

Combitoasteren justeres med en termostatregulerng (50-250°C). TL 5272 jus dog med en termostatregulering (50-300°). Combitoasteren fås med fast eller variabel afstand mellem panderne.

4.2. Maskinens formål og tilsigtet anvendelse

Combitoasteren er beregnet til tilberedning af toast samt små mængder af pølsebrød.

4.3. Tekniske specifikationer og forbrug

Fysiske dimensioner

Typebetegnelse Bredde x dybde x højde Vægt i kilo
TL 5602 420 x 260	x 190 mm 7
TL 5603 420 x 260	x 190 mm 7
TL 5270 280 x 375	x 170 mm 10
TL 5272 280 x 375	x 170 mm 10
TL 5211 280 x 330	x 170 mm 10
TL 5212 280 x 330	x 170 mm 10
TM 05 180 x 450	x 205 mm 10

Elektricitet

Tilslutningsspænding: 240V AC

Tilslutningsfrekvens: 50 Hz

Optagen strøm og effekt

Typebetegnelse Strømoptagelse Effekt
TL 5602 7 Amp. 1,6 kW
TL 5603 7 Amp. 1,6 kW
TL 5270 8,7 Amp. 2,0 kW
TL 5272 7 Amp. 1,6 kW
TL 5211 8,7 Amp. 2,0 kW
TL 5212 8,7 Amp. 2,0 kW
TM 05 7 Amp. 1,6 kW

5. Betjening

Combitoasteren er udstyret med en termostat, som regulerer varmen i pa Combitoasteren tændes ved at dreje på reguleringsknappen og sætte den temperatur på skalaen ud for mærket på fronten.

Under opvarmning, og når varmelegemerne er aktive, lyser den gule glim frontpanelet på combitoasteren.

Det anbefales at kontrollere temperaturen på panderne ved hjælp af term kalibreringen af termostaten kan afvige fra skaleringen på drejeknappen.

Combitoasteren slukkes ved at dreje temperaturvælgerne til nul.

Overpandens tryk kan på enkelte af combitoasterne justéres med sort jus apparatets bagside. ∅nskes mere tryk, drejes justerskruen mod uret.

6. Opbevaring, transport og installation

6.1. Opstilling

Combitoasteren er beregnet for opstilling på bord eller disk.

6.2. Tilslutning

7. Vedligeholdelse, fejlfinding og reparation

Combitoasteren bør rengøres flere gange dagligt. Se Tekniske specifikation. For at komme ned mellem rillerne i panderne anbefales det at bruge en teflon skraber, som er designet til at passe til combitoasteren

Combitoasteren rengøres grundigt på stegefladen en gang dagligt, og alle overflader aftørres med en fugtig klud.

Rengøring bør ikke foretages, når combitoasteren er mere end 50°C varm.

7.2. Advarsel om forudseeligt misbrug

Combitoasteren må aldrig rengøres med stålspartel eller stålsvamp, da det ødelægger teflonbelægningen på panderne.

7.3. Reparation

Reparation af combitoasteren bør kun foretages af autoriseret personale.

8. Ophør af brug

8.1. Skrotning

Combitoasteren er mærket med ovenstående genbrugssymbol.

(EU direktiv 2002/96/EC) og skal i Danmark bortskaffes i henhold til Elskrotbekendtgørelsen.

Det betyder at når produktet er udtjent, skal du bortskaffe det efter kommunens bestemmelser, f.eks. i dertil opstillet container på kommunens genbrugsplads.

Maskinen er mærket med følgende symboler og piktogrammer:

Genbrugssymbol i henhold til EU direktiv (se afsnit 8)

Byghøjvej 5, Verninge

DK - 5690 Tommerup

Adresse: Byghøjvej 5, 'Verninge

Er fremstillet i overensstemmelse med følgende EF direktiver:

- 2006/42/EF Maskindirektivet

Rengør toasteren udvendigt for fedt med en fugtig klud med mildt rengøringsmiddel.

Rengør panderne med en fugtig klud med mildt rengøringsmiddel.

Brug evt. en teflonskraber til fedt, som er brændt fast.

Husk siderne og fronten.

Husk at rengøre begge pander.
