BRUGSANVISNING 15-847 Biltema

Læs omhyggeligt brugsvejledningen igennem, inden du begynder at bruge donkraften. Denne brugsvejledning skal betragtes som en del af donkraften og skal altid opbevares sammen med denne. Hvis donkraften sælges, skal brugsvejledningen overdrages til den nye ejer. Opbevar altid brugsvejledningen på et for brugeren lettilgængeligt sted, og sørg for, at den bevares i god stand. Brugsvejledningen indeholder vigtige informationer, som har betydning for din sikkerhed.

Følg omhyggeligt sikkerhedsinstruktionerne for at undgå risiko for skader på personer og udstyr.

GENERELT

Løftekapacitet: 2 tons.

Løftehøjde: 130–350 mm.

Letløbende hjul, heraf 2 drejelige. •

Løftehøjde (min/maks): . 130/350 mm

Stempelvandring: ..... 82 mm

Løftesadel: .... 0 50 mm

Løftesko af gummi: . . . ∅ 44 mm, tykkelse 18 mm.

Pumpehåndtag, længde: 480 mm

Mål: 495 x 232 x 165 mm (Ixbxh)

Vægt: 11 kg

SIKKERHEDSINSTRUKTIONER

Læs omhyggeligt manualen igennem og følg sikker-• hedsinstruktionerne, INDEN du begynder at bruge donkraften.

Donkraften er KUN beregnet til at løfte med. Flyt • IKKE en løftet bil ved hjælp af donkraften.

Donkraften skal placeres under bilen på et af bilpro-• ducenten godkendt løftepunkt (sædvanligvis under et hjulophæng, tæt ved et for- eller baghjul). Da disse løftepunkter kan være meget forskellige på forskellige biler, er det vigtigt, at du i bilens instruktionsbog finder ud af, hvor de er på netop din bil.

Der må ikke være passagerer i bilen, når den løftes. • Bilen skal stå i frigear (P-position ved automatgear), og håndbremsen skal være trukket.

• For at bilen ikke skal kunne røre sig, skal hjulene være blokkerede med stopklodser.
• Overbelast IKKE donkraften med løft over maks. løftekapacitet. Overbelastning kan beskadige donkraften og være skyld i ulykke.
• Donkraften må KUN anvendes på et hårdt, plant underlag, som tåler den belastning, det udsættes for. Hvis den anvendes på et andet underlag, bliver

donkraften ustabil, og der kan være risiko for, at den løftede bil falder ned.

• Når bilen er løftet, placeres ALTID mindst 2 godkendte opklodsningsbukke under bilen, inden arbejdet påbegyndes.
• Donkraften er ikke legetøj. Børn må ikke opholde sig i arbejdsområdet.
• Hold fingre, hænder og fødder væk fra løftearme eller andre bevægelige dele. Mange ulykker kan således undgås.
• Undlader man at følge disse advarsler og sikkerhedsregler, kan det føre til, at donkraften beskadiges, at den løftede bil falder ned eller i værste fald livsfarlig personskade.

OBS! Undlader man at følge disse instruktioner og sikkerhedsregler, kan det føre til personskader og/eller beskadigelse af donkraften.

F∅R BRUG/UDLUFTNING

1. Vigtigt: Ved levering eller ved brug kan der komme luft ind i hydrauliksystemet. Dette kan forårsage nedsat løftekapacitet. Hydrauliksystemet skal da udluftes, inden donkraften anvendes.
2. Ved hjælp af pumpehåndtaget åbnes pumpeventilen på donkraftens hydraulikenhed med 2 hele omdrejninger mod uret.
3. Med pumpeventilen åben pumpes derefter 6-10 fulde pumpeslag med pumpehåndtaget samtidigt med, at løftesadlen trykkes ned med foden.
4. Løsn oliepåfyldningsproppen (findes på oversiden af hydraulikoliebeholderen).
5. Når oliepåfyldningsproppen løsnes, høres komprimeret luft, som kommer ud af hydraulikoliebeholderen, hvilket betyder, at evt. luft nu forsvinder fra hydrauliksystemet.
6. Luk pumpeventilen og skru oliepåfyldningsproppen på igen. Donkraften skal nu fungere normalt.
7. Det kan ske, at udluftningsprocessen skal gentages flere gange, inden donkraften opnår fuld kapacitet.

L∅FT

1. Ved at dreje pumpehåndtaget med uret lukkes pumpeventilen, indtil den er spændt helt til. Stram IKKE for hårdt.
2. Placer donkraften under bilen, som skal løftes. Kontroller så, at løftesadlens centrum er lige under den del af bilen, som er beregnet til løftning.
3. Pump op og ned med pumpehåndtaget, indtil donkraftens løftesadel nøjagtigt rører den del af bilen, som er beregnet til løftning.
4. Fortsæt med at løfte, indtil maks. højde eller ønsket højde er nået.
5. Understøt ALTID bilen med opklodsningsbukke, inden der arbejdes med den.

SÄENKNING

Donkraften sænkes ved, med pumpehåndtaget, at dreje pumpeventilen meget forsigtigt mod uret.

KONTROL AF HYDRAULIKOLIESTAND

1. Hydraulikolien i donkraften bør skiftes hvert år. Herved forlænger man donkraftens levetid.

2. Ved at dreje pumpehåndtaget mod uret åbnes pumpeventilen og løftearmen trykkes ned i nederste stilling.

3. Løsn oliepåfyldningsproppen.

4. Fyld ren hydraulikolie på (beregnet til donkrafte). Vær meget forsigtig ved påfyldning af olie, så der ikke kommer snavs eller fremmede partikler ind i hydrauliksystemet. Brug IKKE hydraulisk bremsevæske, motorolie, snavset og forurenet olie, smørevæske eller andre væsker.

5. Sæt oliepåfyldningsproppen på igen.

SM∅RING OG PASNING

1. Når donkraften ikke er i brug, skal løftesadlen altid være i bundstilling.
2. Smør alle bevægelige/drejelige dele med en tynd olie én eller to gange om måneden, afhængigt af, hvor meget donkraften bruges.
3. Kontroller trykstempel og stempelstang for rust eller korrosion med jævne mellemrum. Rengør, hvis nødvendigt, udsatte flader ved hjælp af en olieret klud.
4. Hold altid donkraften ren og velsmurt.

FEJLFINDING

Donkraftenspumpehåndtagbevæger sig, nárder løftes.	Donkraften løfterikke.	Donkraften holderikke trykket.	Donkraften løfterikke til maks.højde.	Donkraftenfornemmes usik-ker ved belastning.	Donkraften kanikke sænkes tilmin. stilling.	Checkliste
•		•				Snavset pumpeventil1. Sænk løftearmen, luk pumpeventilen og løsn olie-proppen.2. Sæt foden på donkraftens forhjul og hæv løftearmentil maks. højde med hånden.3. Åben pumpeventilen for at sænke løftearmen. Skruolieproppen fast.
	• •	• •				Luft i hydrauliksystemet1. Åben pumpeventilen og skru olieproppen af.2. Pump nogle hele tag med håndtaget. Skru olieprop-pen fast.
					•	Overfyldt olietank1. Kontroller oliestanden. Det korrekte niveau er ligeover cylinderen, når donkraften er i nederste stilling.
			•	•		For lidt olieSkru olieproppen af og fyld oliebeholderen med renhydraulikolie. Skru olieproppen fast.
• • • • • •						Defekt hydraulikenhedUdskift hydraulikenheden med en ny.
					•	Udluftning af luft i cylinderenÅben olieproppen for at lukke eventuel luft ud fra hydrau-liksystemet. Skru olieproppen fast.Løs eller slidt returfjederKontroller og udskift om nødvendigt.Donkraften skal smøresSmør donkraftens udvendige bevægelige dele.

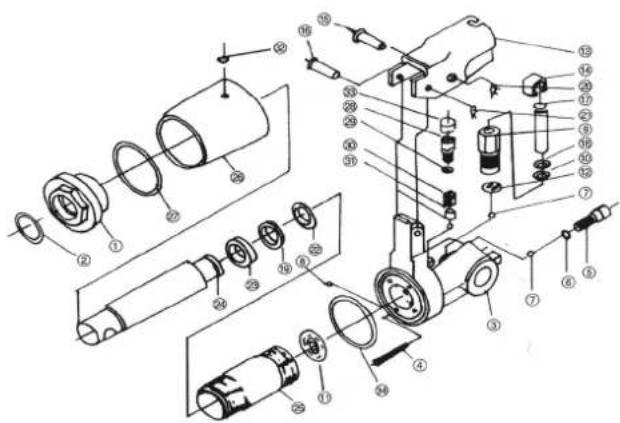

PUMPEHYDRAULIK
