BRUGSANVISNING XS-28 PROFOON

Exterior view of a black rectangular electronic device with a circular button and a smaller circular component (no visible text or symbols)

Profoon®

XS-28

INHOUDS-OPGAVE

INLEIDING ....3 INSTALLATIE ....3

• waar te installeren ....3
• aansluiten ISDN-deel....4
• aansluiten ANALOG-deel 4
  -230 Volt aansluiting 5
• test & Tips ....5
  6
• intern 6
  -call Pick-up....6
• extern 6
  -call Pick-up....6
• blokkeren....7
• intern 6
  -call Pick-up....6
• extern 6
• blokkeren....7

GESPREKKEN VOEREN 6

GEHEUGENS 7

WISSELGESPREK 8

CONFERENTIE 8

NIET STOREN 9

DEURTELEFOON 10

IN DE WACHT / RUGGESPRAAK 11

DOORVERBINDEN 12

AUTOMATISCH DOORVERBINDEN 14

FUNCTIONS INSTELLEN 15

-algemeen....15
- fabrieks-instelling ....15
- enkel-/Meer-voudige ISDN2....15
- invoeren van MSN/DDI-nummers 16
- invoeren nummer- & kosten-registratie....17

TOESTEL-MODE'S INSTELLEN 17

• standaard toestel....18
• alleen voorkeuzenummers ....18
• geblokkeerd voor extern verkeer ....18
• noodoproep....18
• direct buitenlijn....19
• indirect buitenlijn ....19
• deurtelefoon (intern)....19
  -babyfoon....19
  -- deurtelefoon (extern) 20

FUNCTIONS INSTELLEN VIA DE PC 20

ENIGE PRAKTIJKVOORBEELDEN 21

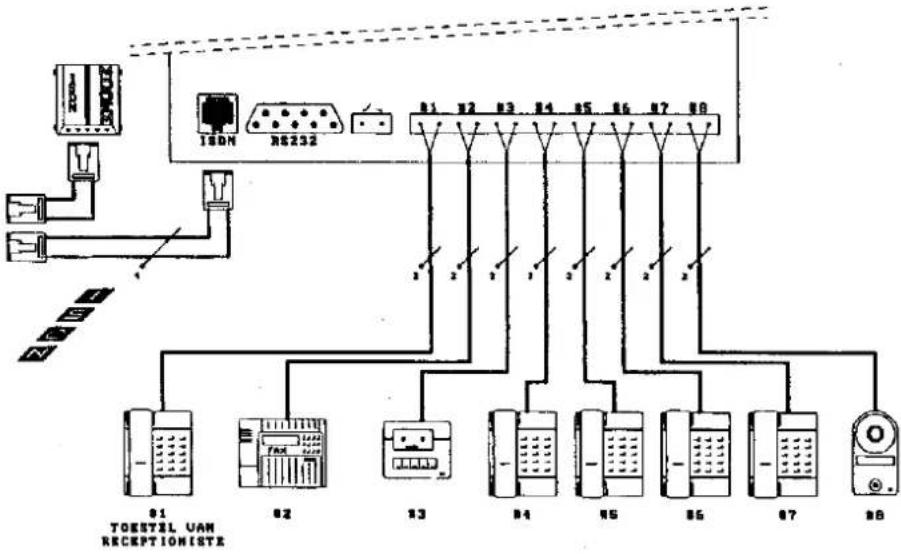

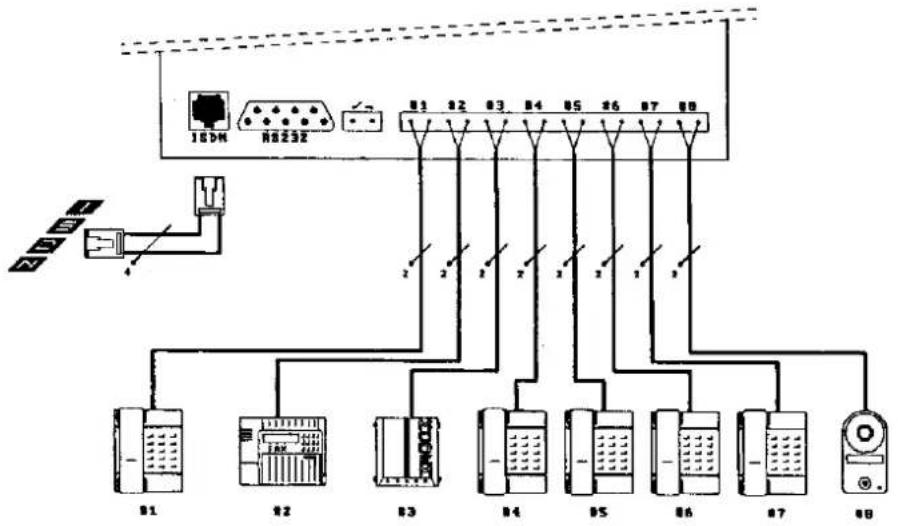

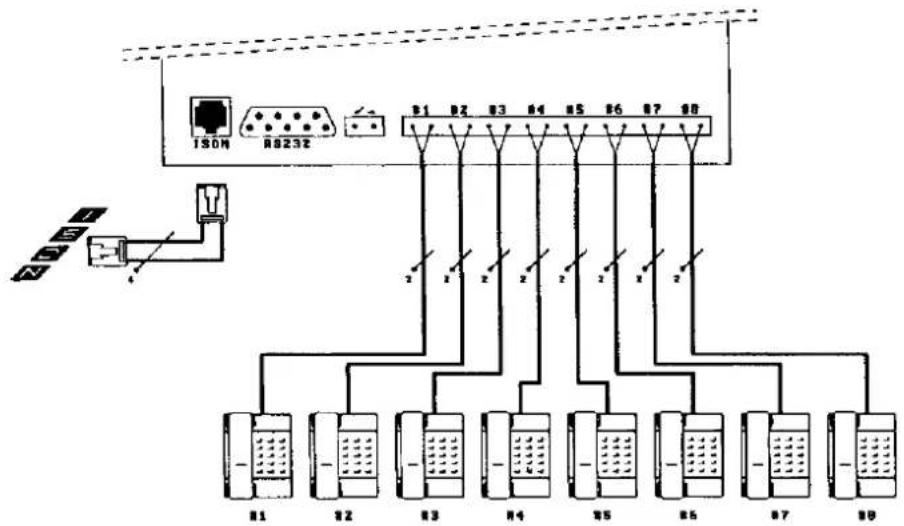

• thuiswerken 21
  -groepspraktijk met gemeenschappelijke fax....22
  -studentenflat 23

QUICK REFERENCE 24

NUMMERPLAN 24

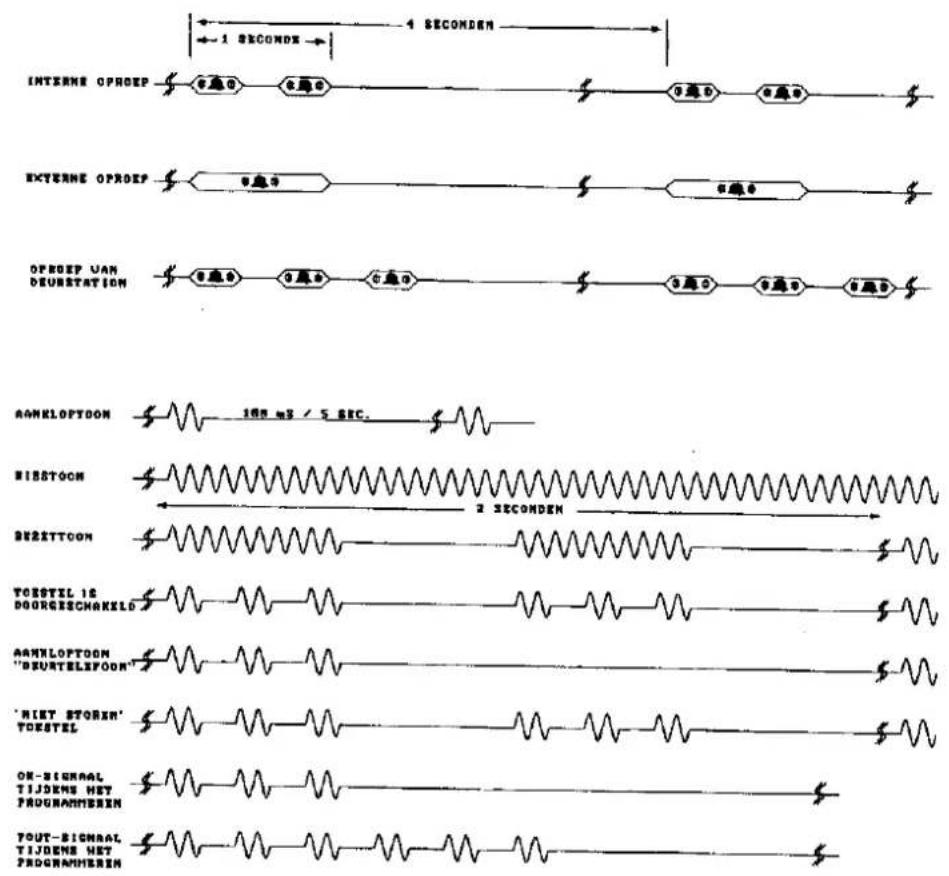

BEL-RITMES 25

TOON-RITMES 25

OVERZICHT PROGRAMMEER-

INSTRUCTIES 26

INLEIDING

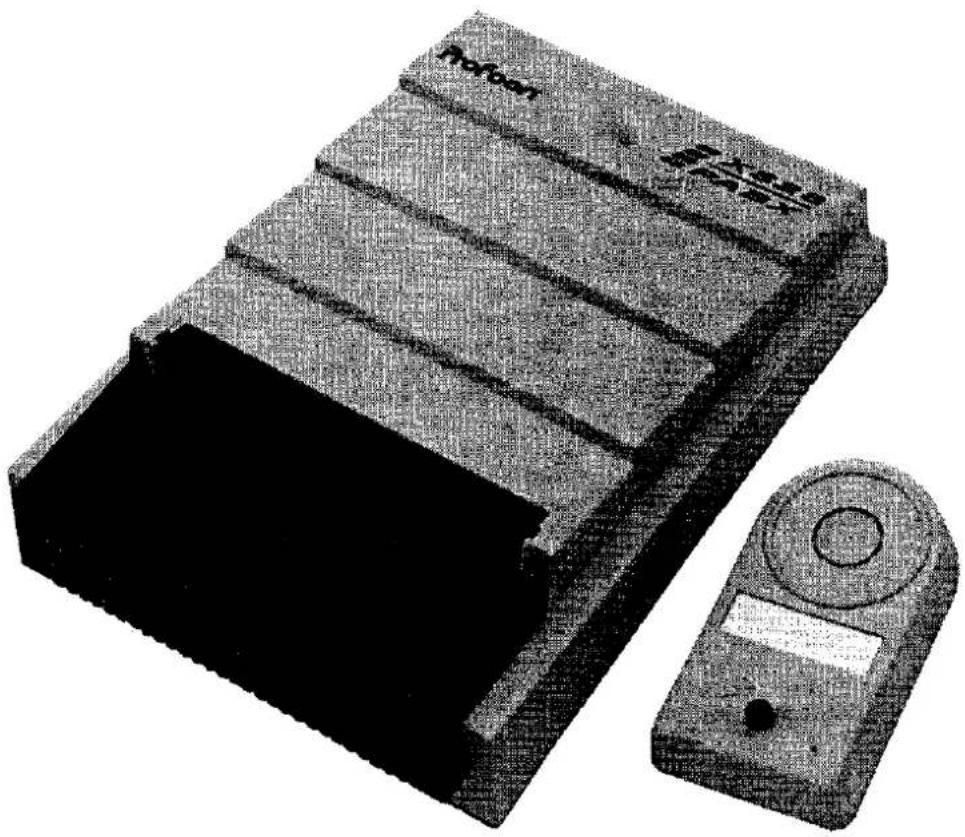

De XS-28 is een EURO-ISDN-telefooncentrale waarop maximaal 8 analoge toestellen kunnen worden aangesloten of, indien u een deurtelefoon wilt gebruiken, 7 toestellen en een deurtelefoon.

Hiermee heeft u, met een minimale investering, toegang tot het ISDN-net, omdat u uw bestaande analoge toestellen (waaronder FAX, antwoordapparaat en Modem) kunt blijven gebruiken.

Er hoeven dus geen dure ISDN-toestellen te worden aangeschaft en de bestaande bedrading kan eveneens behouden blijven.

Alle goedgekeurde PULS- en TOON- toesteilen kunnen door elkaar worden gebruikt.

De XS-28 biedt een flink aantal extra functies zoals: 100 voorkeuzenummers, makelen, conferentie, wisselgesprek, extern doorverbinden, babyfoon, noodoproep etc. etc. Niettemin is deze centrale relatief aenvoudig te bedienen.

Programmering van al deze functies kan vanaf toestel 1 geschieden maar met de bijgeleverde software is het ook mogelijk om dat via de PC te doen.

Bovendien maakt de centrale optimaal gebruik van de zgn.'MSN'-nummers (Multiple Subscriber Numbers). Zo is het bijvoorbeeld mogelijk om binnenkomende oproepen direct naar de juiste bestemming te leiden. Tavens kunnen de kosten voor prive- en zakelijk telefoonverkeer worden gescheiden.

BELANGRIJK

- De XS-28 is geschikt voor zowel enkel- als meer-voudige ISDN-2, volgens het EURO-ISDN-protocol. Hierop kunnen tegelijkertijd 2 externe gesprekken worden gevoerd. De fabrieks-instelling is voor enkelvoudige ISDN2. (zie ook 'Enkel-Meervoudige ISDN2')

- De XS-28 maakt gebruik van het zgn. 'FLASH'-systeem, om aan de centrale kenbaar te maken, dat men bijvoorbeeld wil gaan doorverbinden. Indien hiervoor op uw telefoon-toestellen geen speciale toets aanwezig is, (vaak aangeduid met „R“, „O“ of „flash”), kan eenvoudig worden volstaan met het kort indrukken van het haak-contact. In deze gebruiks-aanwijzing wordt dit voortaan aangeduid met „”.

- De XS-28 centrale kan met zowel 'PULS'- als 'TOON'-telefoons werken. Toestel 1 MOET echter een 'TOON'-telefoon zijn!

INSTALLATIE

WAAR TE INSTALLEREN

• De XS-28 mag alleen in een droge en niet explosiegevaarlijke ruimte worden geinstalleerd. De centrale mag niet worden gemonteerd in de buurt van air conditionings, radiatoren, apparaten met sterke stoorvelden, op plaatsen met direkt invallend zonlicht, in zeer stoffige omgevingen en niet op plaatsen waar met water of chemicalien kan worden gewerkt.
• Omgevingstemperatuur: 5 tot 40 graden Celsius.
• De telefooncentrale moet op een stevige, vlakke ondergrond worden gemonteerd.
• Laat rondom voldoende ruimte i.v.m. het verwijderen van de deksel.
• Monteer de centrale niet tegen 230 Volt leidingen. Hierdoor kan een brom in de gesprekken ontstaan.
• Voor het bepalen van een geschikte plaats, is het verstandig om tevens de onderstaande tekst (m.b.t. het aansluiten van het ISDN-gedeelte) door te nemen.

AANSLUITEN ISDN-DEEL

Om een goede en betrouwbare communicatie mogelijk te maken is het van groot belang om de bekabeling van het ISDN-deel volgens de voorschriften uit te voeren. Hiertoe zijn drie schematische voorbeiden bijgevoegd.

In het algemeen zal een korte bus (Short Passive Bus) aan de eisen voldoen: er kunnen meerdere ISDN-randapparaten worden aangesloten en er kan maximaal een afstand van 150 meter worden overbrugd.

Aan het einde van de bus MOETEN zgn. '100 ohm afsluitweerstanden' geplaatst worden. De XS-28 is standaard reeds voorzien van dit soort weerstanden die met twee schakelaartjes kunnen worden in- en uitgeschakeld.

Mocht u echter besluiten om de XS-28 niet op het einde maar halverwege te monteren en de ISDN kabel te laten doorlopen naar bijvoorbeeld een ISDN-FAX of -MODEM, dan moeten de twee schakelaartjes op 'off' worden gezet. U moet er dan wel voor zorgen dat bij de FAX of bij het MODEM een ISDN-stopcontact MET afsluitweerstanden wordt gemonteerd (zie voorbeeld 2). Kant- en- klaar installatie-materiaal is verkrijgbaar bij uw leverancier.

AANSLUITEN ANALOG-DEEL

Zorg dat tijdens de montage de netstekker uit het stopcontact is verwijderd!

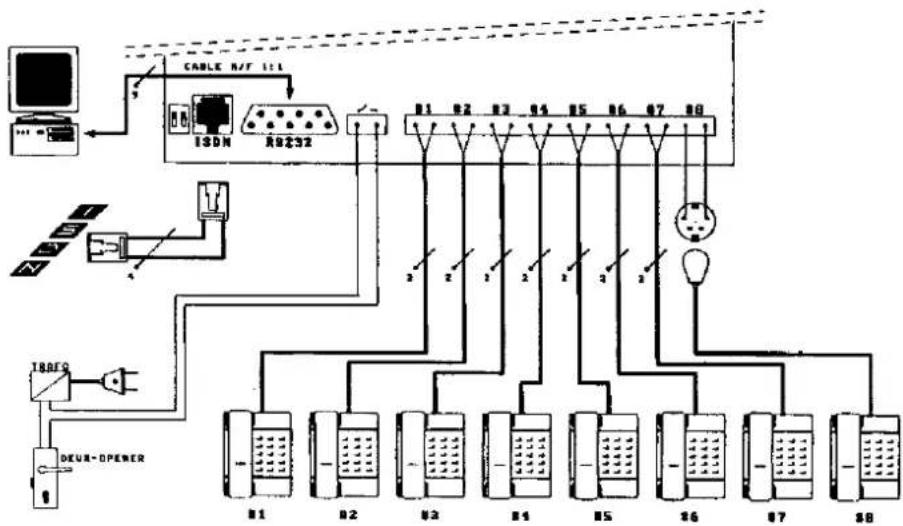

Op de print van de XS-28 is met '#1', '#2' etc. aangegeven welk toestelnummer hierop kan worden aangesloten. Met een passende schroevendraaier kunnen nu de twee-aderige kabels naar de verschillende telefoons worden aangesloten.

Gebruik alleen kabel van goede kwaliteit wordt gebruikt en algemeen geldt dat de afstand tot eike telefoon niet groter mag zijn dan 100 meter.

Nadat de behuizing gesloten is, kan de netstekker in het stopcontact worden gestoken.

De connector voor het deurcontact kan worden aangesloten op een deuropener. Het contact is geschikt voor wisselspanningen tot 125 VAC en heeft een maximaal schakelvermogen van 30 Watt.

230 VOLT AANSLUITING

Een 230 Volt stopcontact op een aparte groep, is sterk aan te raden. Bij kortsluitingen of overbelastingen door andere apparatuur, zal de telefoon-centrale niet direct buiten bedrijf worden gesteld. De vermogens-opname is +/- 10 VA.

De netstekker pas in het stopcontact steken, na volledige installatie en NA het sluiten van de behuizing !!

TEST

Telefoon- en bedradingstest.

• Neem de hoorn van toestel 1 van de haak (u hoort de interne kiestoon).
• Kies '23' en telefoon 2 zal overgaan.
• Neem de hoorn van toestel 3 op en test de verbinding.
• Leg beide hoorns op de haak en test ook de overige toestellen.

Testen van de openbare centrale.

• Neem de hoorn van toestel 1 van de haak (u hoort de interne kiestoon)
• Kies een '0' of een '9' en controleer of u de externe kiestoon hoort.
• Kies een bekend abonneenummer en controleer de verbinding.
• Herhaal deze test minstens 1 keer, vanaf een ander toestel.

TIPS

- De XS-28 - centrale kan met zowel 'PULS' als 'TOON' telefoons werken. Omdat toestel 1 gebruikt wordt als 'programmeer'toestel, is een 'TOON' - telefoon hier een noodzaak.

- Indien u gebruik wilt maken van de zgn. Tele-diensten, zoals Teleshopping e.d., dan is dit mogelijk op de XS-28. U dient er echter wel rekening mee te houden dat dit alleen met een 'TOON' telefoon mogelijk is.

GESPREKKEN VOEREN

INTERNE OPROEP PLAATSEN

1. Neem de hoorn van de haak

2. Kies het gewenste toestelnummer ('21' tot '28') of kies '20' voor een algemene oproep

3. Zodra de opgebelde de hoorn opneemt kunt u het gesprek beginnen.

4. Leg de hoorn neer om de verbinding te verbreken.

INTERNE OPROEPEN BEANTWOORDEN

Neem de hoorn op en beantwoord de oproep.

CALL PICK UP

Hoort u de bel overgaan op een onbemand toestel, dan kunt u de oproep naar u toe halen door de hoorn van uw eigen toestel op te nemen en op '4' te drukken.

OPMERKINGEN

• Een interne oproep herkent u aan het zgn. interne bal-ritme: uw telefoon rinkelt in het „ 2 maal kort „ - ritme.
• Interne gesprekken zijn kostenlos.
• Intern zijn de toestellen genummerd : 21 tot en met 28.
• Door het kiezen van '20' worden alle vrije toestellen opgeroepen, het toestel dat het eerst de hoorn opneemt, krijgt de verbinding.
• 3 Gesprekken kunnen tegelijk gevoerd worden. Hoort u bij het opnemen van de hoorn geen interne kiestoon, dan is de centrale overbezet, probeer het later nog eens.
• Hoort u de -bezet- toon, dan is het opgeroepen toestel in gesprek. Leg de hoorn neer en herhaal de oproep op een later tijdstip.

EXTERNE OPROEP PLAATSEN

1. Neem de hoorn van de haak
2. Kies '0' of '9' voor het aanvragen van een vrije buitenlijn.
3. Zodra de opgebeide de hoorn opneemt kunt u het gesprek beginnen.
4. Leg de hoorn neer om de verbinding te verbreken.

EXTERNE OPROEPEN BEANTWOORDEN

Neem de telefoon op en beantwoord de oproep.

CALL PICK UP

Wordt een van de toestellen van buiten af, gebruikmakend van een MSN nummer, direct opgebeld en is dit toestel niet bemand, dan kunt u de oproep naar u toe halen door het kiezen van een '4'.

OPMERKINGEN

• Een externe oproep herkent u aan het zgn. externe bel-ritme: „1 sec. bellen, 3 sec. pauze“
• Door u opgebouwde externe gesprekken zijn niet kostenloos.
• De buitenlijn kan naar keuze aangevraagd worden met een '0' of een '9'. Hierin is geen functioneel verschil.
• De centrals zoekt zelf een vrije buitenlijn.
• Klinkt, na het aanvragen van een buitenlijn, de ingesprektoon, dan zijn beide buitenlijnen reeds in gebruik. Leg de hoorn neer en herhaal de oproep op een later tijdstip.

BLOKKEREN VAN UITGAANDE GESPREKKEN (OOK MOGELIJK VIA DE PC)

Per toestel kunnen 5 cijferreeksen van max. 6 cijfers worden ingevoerd. Nummers die met deze cijferreeksen beginnen zijn daarmee geblokkeerd. Kles:

39 n nnnnn *

Een abonneenummer dat op toestel 'n' wordt gedraaid en dat met 'nnnnnn' begint, zal worden geblokkeerd. Wilt u bijvoorbeeld op toestel 7 alle '08' – nummers blokkeren, dan geeft u in: „39 7 08 * „

U kunt per toestel 5 van deze blokkeringen opgeven, hierna worden voor dat toestel geen nieuwe blokkeringen meer geaccepteerd. Het is dan raadzaam om alle blokkeringen te wissen en opnieuw te overwegen welke blokkeringen u wilt ingeven (via de PC is het wel mogelijk om individuele blokkeringen te wijzigen).

Het wissen van alle blokkeringen voor toestel 'n' geschiedt door het kiezen van '39 n *'. Alle blokkeringen voor toestel 'n' zijn nu opgeheven.

Let op dat bij algehele reset ('3600000*') ook de blokkeringen worden opgeheven.

Zie ook het hoofdstuk TOESTELMODES:

mode 2: telefoon kan alleen voorkeuzenummers kiezen, mode 3: toestel kan helemaal niet naar buiten bellen

GEHEUGENS

De XS-28 telefooncentrale heeft een intern geheugen van 100 telefoonnummers die door elk toestel gekozen kunnen worden:

INVOEREN (OOK MOGELIJK VIA DE PC)

1. Neem de hoorn van toestel 1 van de haak.
2. Kies '38'
3. Kies de gewenste geheugenplaats ('00' tot '99')
4. Voer het telefoonnummer in (exclusief een '0' of een '9' voor het aanvragen van de buitenlijn, dit doet de centrale automatisch).
5. Afsluiten met een '*' (sterretje)

KIEZEN VAN DE VOORKEUZENUMMERS

1. Neem de hoorn van een willekeurig toestel van de haak en wacht op de interne kiestoon.
2. Kies '8', de externe kiestoon klinkt nu.
3. Kies het gewenste voorkeuzenummer ('00' tot '99') uit het geheugen.

WISSEN VOORKEUZENUMMERS (OOK MOGELIJK VIA DE PC)

Toets '36' '00800' '*' om ALLE voorkeuze-nummers te wissen.

Toets '38' 'yy' '*' om alleen voorkeuze-nummer 'yy' (00 tot 99) te wissen.

SAMENGEVAT

Invoer geheugennummer (alleen via toestel 1): '38' '00 tot 99' 'telefoonnummer' '*'

Kiezen geheugennummer: '8' '00 tot 99'

Wissen ALLE nummers: '36' '00800' '*'

Wissen van specifiek geheugennummer: '38' '00 tot 99' '*'

WISSELGESPREK

Aangezien ISDN standaard twee telefoonlijnen heeft, is het mogelijk dat u tijdens een telefoongesprak opgebeld wordt op de tweede lijn. Dit wordt gemeld door het bellen van alle vrije toestellen en door een zogenaamde 'aankloptoon' in uw telefoonhoorn.

Is niemand aanwezig om de oproep aan te nemen dan kunt u natuurlijk het bestaande gesprek beeindigen en de hoorn op de haak leggen. De telefoon zal nu opnieuw gaan rinkelen waarna u het binnenkomende gesprek kunt aannemen.

Een tweede mogelijkheid is om het bestaande gesprek in de wacht te zetten en de 2e oproep aan te nemen. Het is nu ook mogelijk om te wisselen tussen beide buitenlijnen (makelen).

1. U hoort de aankloptoon.
2. Druk '4' om het bestaande gesprek in de wacht te zetten en om de tweede oproep aan te nemen.
3. Druk '5' om te makelen tussen beide buitenlijnen.
4. Leg, nadat u een gesprek heeft beeindigd, de hoorn op de haak.
5. De bel zal nu opnieuw overgaan en u kunt het nog resterende gesprek afronden.

CONFERENTIE

Tijdens een extern gesprek kan het gewenst zijn, om bijvoorbeeld samen met een collega, familielid of kennis, een 'drie-gesprek' te voeren. Met de conferentie-functie is dit mogelijk.

1. Geef, tijdens een extern gesprek, een en wacht op de interne kiestoon.
2. Kies het nummer van het gewenste toestel ('21' tot '28') of kies '0' of '9' gevolgd door het gewenste abonnee nummer.
3. Wacht tot wordt opgenomen en kondig de conferentie aan.
4. Toets '6' en het conferentie-gesprek kan starten.

Eerst wanneer degene die de conferentie heeft 'opgebouwd' ook heeft neergelegd, wordt het externe gesprek beeindlgd.

Op dezelfde wijze als beschreven kunt u het conferentiegesprek uitbouwen tot maximaal alle toestellen (let op dat door voedingsbeperkingen, de geluldskwaliteit zal afnemen bij deelname van meer dan 5 personen tegelijk).

NIET STOREN

Op alle toestellen (behalve toestel 1) kan de 'niet storen' functie worden ingeschakeld. Belt u naar een toestel dat op 'niet storen' staat ingesteld, dan hoort u het 'niet storen' signaal (drie korte toontjes).

Naar keuze kunt u 'niet storen' instellen voor alleen interne oproepen, voor alleen externe oproepen of voor beide.

NIET STOREN INTERN

1. Neem de hoorn op en wacht op de kiestoon.
2. Kies: '341' en leg neer.

U zult op dit toestel niet meer worden gestoord door interne oproepen. Externe oproepen alsmede eventuele deurtelefoon-oproepen komen nog wel 'door'.

NIET STOREN EXTERN

1. Neem de hoorn op en wacht op de kiestoon.
2. Kies: '342' en leg neer.

U zult op dit toestel niet meer worden gestoord door externe oproepen. Ook eventuele deurtelefoonoproepen naar dit toestel worden geblokkeerd. Interne oproepen worden nog wel doorgegeven.

NIET STOREN INTERN EN EXTERN

1. Neem de hoorn op en wacht op de kiestoon.
2. Kies: '343' en leg neer.

U zult op dit toestel niet meer worden gestoord door interne of externe oproepen. Ook eventuele deurtelefoon-oproepen worden gebiokkeerd.

NIET STOREN FUNCTIE OPHEFFEN

1. Neem de hoorn op en wacht op de 'niet storen'-kiestoon
2. Kies '3 4' en lag neer.

Zodra u de hoorn weer opneemt hoort u de gebruikelijke kiestoon weer.

SAMENGEVAT

Niet storen INTERN: 341

Niet storen EXTERN: 342

Niet storen INTERN & EXTERN: 343

Niet storen opheffen: 34

OPMERKINGEN

• De kiestoon van een 'niet storen' telefoon klinkt afwijkend (3 korte toontjes in plaats van een aaneengesloten toon). De werking met betrekking tot uitbellen (intern of extern) blijft echter ongewijzigd.
• Belt u intern naar een toestel dat op 'niet storen' staat ingesteld, dan hoort u de 'niet storen' toon (3 korte toontjes).
• Heeft u de functie 'direct inkiezen' geprogrammeerd (zie hiervoor het betreffende hoofdstuk) en wordt dit toestel van buiten af opgebeld terwijl de functie 'niet storen' staat ingesteld, dan hoort de opbeller de normale beltoon echter zonder dat de bel van het toestel overgaat.
• Een toestel dat op 'niet storen' staat ingesteld, kan wel een oproep op een ander toestel naar zich toe halen door het kiezen van een 4.

DEURTELEFOON

In plaats van een telefoontoestel, kan op de centrale ook de deurtelefoon worden aangesloten.

Zodra de drukknop op deze deurtelefoon wordt ingedrukt, gaan de daartoe aangewezen telefoons rinkelen (3 korte belsignalen) en kan de deuroproep worden beantwoordt.

Is uw pand voorzien van een elektrische deuropener, dan kan deze vanaf elk telefoontoestel bediend worden.

PLAATSEN / AANSLUITEN DEURTELEFOON

1. Plaats de deurtelefoon op een, tegen regen en wind beschutte, plaats.
2. Sluit de deurtelefoon met een 2-aderig snoertje aan op een van de aansluitingen #2 - #8 (aansluiting #1 is niet geschikt voor deurtelefoon).

PROGRAMMEREN DEURTELEFOONAANSLUITING (OOK MOGELIJK VIA DE PC)

Om de centrale te laten weten op welke aansluiting (2 tot 8) de deurtelefoon is aangesloten toets u via toestel 1:

'31' 'toestelaansluiting' '7' '*'

MELDEN DEUROPROEP (OOK MOGELIJK VIA DE PC)

Standaard rinkelt alleen toestel 1 bij een deurtelefoonoproep. U kunt hiervoor als volgt meerdere toestellen aanwijzen:

'37' '12345678' '*'

Bij 12345678 de nummers invoeren van de toestellen die moeten belien bij een deurtelefoonoproep.

BEANTWOORDEN DEURTELEFOONOPROEP / BEDIENEN DEUROPENER

Een deurtelefoonoproep wordt gemeld door het 3x kort overgaan van de bel.

1. Neem de hoorn op.
2. Druk '7' om de oproep aan te nemen
3. Door de hoom naar te leggen wordt de verbinding met de deurtelefoon beeindigd.
4. Druk '7' om de eventueel aangesloten deuropener te activeren.

OPMERKINGEN

• U kunt ook besluiten om direct de deur te openen (dus zonder deurtelefoongesprek). Neem daartoe na de deurtelefoonoproep de hoorn op en druk direct '7'.
• Als u tijdens een deurtelefoonoproep, intern of extern, in gesprek bent, zult u de zgn. 'aankloptoon' horen. Indien U besluit om deze deurtelefoonoproep te beantwoorden, beeindig dan het gesprek en leg de hoorn op de haak. Hierna volgt u de procedure zoals hierbovan beschreven. U kunt natuurlijk ook besluiten om een deurtelefoonoproep vanaf een vrij toestel te beantwoorden.
• Het is niet mogelijk om een deurtelefoonoproep naar u toe te halen maar elk toestel kan door het kiezen van een '7' in contact komen met de deuroproep, ook al belt uw toestel niet.

SAMENGEVAT

programmeren deurtelefoon op aansluiting 'n':

'31' 'n' '7' '*'

melden deurtelefoonoproep:

'37' '12345678' '*'

aannemen deurtelefoonoproep:

7

openen elektrische deur:

'7'

Zie ook hoofdstuk TOESTELMODES (mode 9: externe deurtelefoon).

IN DE WACHT / RUGGESPRAAK

GESPREK IN DE WACHT ZETTEN

Een telefoongesprek met een externe gesprekspartner kan in de wacht gezet worden zodat u intern kunt overleggen zonder dat uw gesprekspartner meeluistert.

1. Druk tijdens het gesprek op .
2. De buitenlijn wordt in de wacht gezet en de opbeller hoort elke 5 seconden een toonsignaal.
3. Kies een '5' om het externe gesprek terug te nemen.

RUGGESPRAAK MET INTERN TOESTEL

U kunt tijdens een extern gesprek ruggespraak voeren met een intern toestel.

1. Geof een en wacht op de interne kiestoon.
2. Kies het nummer van het gewenste toestel. ('21' tot '28') of kies '20' indien u niet precies weet op welk toestel uw interne gesprekspartner zich bevindt.
3. Zodra de oproep wordt aangenomen kunt u spreken, zonder dat de externe gesprekspartner mee kan luisteren.
4. Nadat uw interne gesprekspartner heeft neergelegd, hoort u opnieuw kiestoon.
5. Kies een '5' om het externe gesprek weer terug te nemen.

Opm: Als het interne toestel niet wordt opgenomen of in gesprek is, krijgt u de interne klestoon weer terug met . U kunt nu desgewenst een ander intern toestel proberen of de buitenlijn weer terug nemen met '5'.

RUGGESPRAAK MET EXTERN TOESTEL

U kunt ook tijdens een extern gesprek ruggespraak voeren met een ander extern toestel.

1. Geef een en wacht op de interne kiestoon.
2. Kies een '9' of '0' voor het aanvragen van een vrije buitenlijn en wacht op de externe kiestoon.
3. Kies het volledige abonnee-nummer.
4. Zodra de oproep wordt aangenomen, kunt u spreken, zonder dat de eerste externe gesprekspartner mee kan luisteren.
5. Kies, na de externe ruggespraak '5' om het oorspronkelijke externe gesprek terug te nemen.

OPMERKINGEN

- Is de opgebelde persoon bezet of wordt er niet opgenomen, kies dan '5' om het oorspronkelijke gesprek terug te nemen.

MAKELEN

Door, tijdens de ruggespraak, '5' te drukken, kunt u ook wisselen tussen beide gesprekspartners.

GESPREKKEN DOORVERBINDEN

Een telefoongesprek met een externe gesprekspartner kan, al of niet met vooraankondiging, doorverbonden worden naar een ander intern telefoontoestel of naar een extern telefopnummer.

INTERN DOORVERBINDEN MET AANKONDIGING

1. Geef, tijdens het externe gesprek, een en kies het nummer van het gewenste toestel ('21' tot '28') of kies '20' voor een algemene oproep.
2. Kondig, zodra de hoorn wordt opgenomen, de buitenlijn aan.
3. Nadat u heeft neergelegd, wordt het externe gesprek doorgeschakeld naar het door u gekozen toestel.

INTERN DOORVERBINDEN ZONDER AANKONDIGING

1. Geef, tijdens het externe gesprek, een en kies het nummer van het gewenste toestei ('21' tot '28') of kies '20' voor een algemene oproep.
2. Leg, zodra u de beltoon hoort, de hoorn neer.
3. De bel van het opgeroepen toestel zal nu overgaan in het normale beiritme en zodra de hoorn wordt opgenomen, wordt de buitenlijn doorgegeven.

OPMERKINGEN

• Wordt de oproep niet beantwoord, kies dan '5' om het oorspronkelijke gesprek terug te nemen (let op, dit is alleen alleen hoorbaar indien u het gesprek wilt doorverbinden MET aankondiging).
• Is de opgebeide persoon bezet, kies dan '5' om de buitenlijn terug te nemen of kies en een ander intern nummer.
• Is de opgebelde persoon bezet maar legt u toch de hoorn neer, dan gaat onmiddellijk de bel van uw toestel weer over en krijgt u, zodra u de hoorn opneemt, de externe lijn weer terug.
• Wordt de oproep op het gekozen toestel niet binnen een minuut beantwoord, dan komt de buitenlijn bij uw toestel terug.

Let op!

Het kan zijn dat men het gekozen interne toestel heeft ingesteld op 'automatisch doorschakelen'. Voordat echter wordt doorgeschakeld, zal het toestel eerst drie keer overgaan. Dit geeft u de mogelijkheid om de oproep te beeindigen voordat wordt doorgeschakeld.

EXTERN DOORVERBINDEN MET AANKONDIGING

1. Geef, tijdens het externe gesprek, een en kies '0' of '9' voor het aanvragen van een buitenlijn.
2. Kies het volledige abonnee nummer.
3. Kondig, zodra de hoorn wordt opgenomen, het gesprek aan.
4. Druk '1' om het externe gesprek door te schakelen naar de andere externe gesprekspartner.

EXTERN DOORVERBINDEN ZONDER AANKONDIGING

1. Geef, tijdens het externe gesprek, een en kies '0' of '9' voor het aanvragen van een buitenlijn.
2. Kies het volledige abonnee nummer.
3. Druk '1' om het externe gesprek door te schakelen naar de andere externe gesprekspartner en leg de hoorn neer.
4. Zodra de oproep beantwoord wordt, kunnen beide externe gesprekspartners met elkaar communiceren.

OPMERKINGEN

• Neamt de opgebelde partij de oproep niet aan, kies dan '5' om het oorspronkelijke gesprek terug te nemen (alleen hoorbaar indien u het gesprek wilde aankondigen).
• Ook als de opgebelde persoon bezet is, '5' kiezen om het oorspronkelijke gesprek terug te nemen.
• Krijgt u direct bij het aanvragen van een vrije buitenlijn reeds de ingesprektoon, dan belt een ander reeds naar buiten en heeft u geen vrije buitenlijn. Kies '5' om het oorspronkelijke gesprek terug te nemen.
• Let op dat de gesprekskosten naar de 2e externe abonnee voor uw rekening komen.
• Omdat beide buitenlijnen in gebruik zijn (een voor de ingekomen oproep en de ander om door te verbinden) kunt u zolang het doorverbonden gesprek duurt, niet naar buiten bellen en niet gebeld worden.
• Zolang het externe gesprek duurt, zal uw toestel geen kiestoon krijgen. Vanaf dit toestel zijn in die tijd dus geen gesprekken mogelijk.

AUTOMATISCH DOORVERBINDEN

U kunt de centrale programmeren dat zowel een interne oproep als een externe oproep op een bepaald toestel, volautomatisch doorverbonden wordt naar een ander intern toestel of naar een extern telefoonnummer. Bij opgebeid worden, zal de bel van het oorspronkelijke toestel eerst 3x overgaan alvorens er daadwerkelijk doorverbonden wordt. Op deze wijze kunt u de oproep alsnogop het betreffende toestel aannemen.

PROGRAMMEREN AUTOMATISCH DOORSCHAKELEN (OOK MOGELIJK VIA DE PC)

1. Neem van het door te schakelen toestel de hoom van de haak en wacht op de interne kiestoon.

2. Kies '35'	gevolgd door een van de volgende keuzes:
'21 tot 28'	voor doorverbinden naar een specifiek toestel
'20'	voor doorverbinden naar een algemene oproep
'0 xxxx'	voor doorverbinden naar extern nummer 'xxxx'.

1. Leg de hoorn neer.

OPHEFFEN VAN DE DOORSCHAKELING (OOK MOGELIJK VIA DE PC)

- Om het doorschakelen op te heffen, kies op het doorgeschakelde toestel: '35' en leg neer. Er wordt niet meer doorgeschakeld.

OPMERKINGEN

• Aan de speciale kiestoon (3 korte toontjes) kunt u horen of een toestel staat doorgeschakeld.
• Is het toestel waarna doorgeschakeld wordt zelf in gesprek, dan zal eerst de bel op het originele toestel 3x overgaan waarna de ingesprektoon zal klinken.
• Wordt het doorgeschakelde toestel gebeid door het toestel waar naar toe doorgeschakeld wordt, dan zal na 3 belsignalen de ingesprektoon klinken.
• Automatisch intern doorschakelen werkt alleen op toestellen in 'standaard' of 'programmeer'-mode, hoewel men een toestel dat in een andere mode staat, wel kan aanwijzen om naar door te schakelen.
• Een inkomende oproep van een deurtelefoon kan niet worden doorgeschakeld.

ATTENTIE

Let, bij het automatisch doorschakelen, op het volgende:

Indien u een intern toestel doorschakelt naar een extern nummer zonder dit interne toestel een apart MSN nummer toe te kennen of zonder dit toestel op NIET STOREN EXTERN te schakelen (zie de betreffende hoofdstukken), zal ELKE inkomende oproep worden doorgeschakeld naar het externe telefoonnummer.

Heeft u uw toestel doorgeschakeld staan naar een ander intern nummer, dan zal elke inkomende oproep in eerste instantie op alle toestellen gemeld worden en na 3 belsignalen worden doorgeschakeld naar een toestel dat ook reeds werd opgeroepen door de inkomende oproep. Dit zal resulteren in het stoppen van alle beilen.

Het is te adviseren om in deze gevallen uw toestel te blokkeren voor inkomende oproepen van buiten af (code 342, zie ook NIET STOREN EXTERN).

FUNCTIES INSTELLEN

ALGEMEEN

Er zijn een groot aantal instructies die slechts eenmalig behoeven te worden ingegeven, teneinde de XS-28 naar uw wensen te laten functioneren.

U kunt de diverse instellingen op twee manieren in het, tegen spanningsuitval beveiligde, geheugen van de XS-28 invoeren.

Dit kan ten eerste via toestel 1, mits dit een 'TOON' toestel is. De tweede mogelijkheid is om dit te doen met behulp van de PC. (Zie ook: functies instellen met de PC)

Wellicht ten overvloede zij vermeld, dat de op de hierna volgende bladzijden beschreven instructies ingegeven dienen te worden via toestel 1.

De werking is als volgt:

a. Neem de hoorn van toestel 1 op en wacht op kiestoon.
b. Geef uw instructie, bijvoorbeeld 'Fabrieks-instelling': '3600000*'

c. U hoort drie toontjes (het OK-signaal) gevolgd door een korte pauze, waarna opnieuw de kiestoon hoorbaar is. U kunt nu een nieuwe instructie invoeren.

Is een instructie fout ingevoerd, of wordt deze door de centrale niet geaccepteerd, dan hoort u zes toontjes. (het 'FOUT'-signaal)

De hierboven beschreven procedure is voor alle instructies gelijk. Om die reden worden in de hierna volgende tekst alleen de instructies beschreven.

FABRIEKS-INSTELLING

Met deze instructie is het mogelijk terug te keren naar de toestand zoals de XS-28 is afgeleverd.

36 00000 * Fabrieks-instelling, laat echter de 100 voorkeuze-nummers ongemoeid evenals een eventuele NIET STOREN instelling.

De fabrieksinstellingen zijn als volgt:
- Enkelvoudige ISDN2
- Toestel 1 is programmeer-toestel
- Toestel 2 t/m 8 is standaard-toestel
- Alle instellingen gewist

Deze instructie kan alleen ingegeven worden op toestel 1 en NIET via de PCI

ENKEL-/MEER-VOUDIGE ISDN2

Bij het aanvragen van een ISDN-aansluiting kan gekozen worden tussen Enkelvoudige ISDN2 (Duitsland: Mehrgeraeten-Anschluss; Engeland: Point-to-Multipoint) en Meervoudige ISDN2 (Duitsland: Nebenstellen-Anschluss; Engeland: Point-to-Point).

Veruit de meeste gebruikers zullen kiezen voor Enkelvoudige ISDN2 (= fabrieks-instelling) omdat daarbij maximaal 8 ISDN randapparaten kunnen worden aangesloten. Bovendien kan men bij de aanvraag ook MSN-nummers bestellen, zodat een ongekende flexibiliteit ontstaat.

Mocht het toch zo zijn dat u heeft gekozen voor Meervoudige ISDN2 (De XS-28 is dan het ENIGE rand-apparaat) dan kunt u een zgn. 'nummerblok' aanvragen van min. 10 opeenvolgende nummers.

36 10000 * De XS-28 is geschikt voor Meervoudige ISDN2. 'Nummerblok'- of 'DDI'- nummers worden door de XS-28 nu als 'MSN'- nummers behandeld. In de tekst worden deze nummers verder als MSN-nummers aangeduid.

36 101 * De XS-28 is geschikt voor Enkelvoudige ISDN2. Max. 8 rand-apparaten en max. 10 MSN-nummers.

Deze instructie kan alleen ingegeven worden op toestel 1 en NIET via de PC I

Let erop dat de XS-28 door de instructie 'Fabrieks-instelling' in ENKELVOUDIGE ISDN2 wordt gezet.

INVOEREN VAN MSN/DDI-NUMMERS (OOK MOGELIJK VIA DE PC)

Bij een ISDN-abonnement kunnen meerdere abonnées-nummers (de zogenaamde 'MSN' of Multiple Subscriber Numbers) worden geleverd. Kiest lemand een van deze nummers, dan zullen standaard alle 8 de aangesloten telefoons gaan belien.

De XS-28 biedt u echter de mogelijkheid om, gebruikmakend van deze MSN-nummers, direct specifieke toestellen op te bellen zonder dat andere toestellen gestoord worden of om de fax of het modem direct te bellen.

Ten behoeve van het programmeren van de MSN nummers, dient u deze een volgnummer (300, 301, 302 enz) toe te kennen.

Voorbeelden:

300 nnnnnn # 137 * Het eerste MSN-nummer 'nnnnnn' komt binnen op toestel 1,3 & 7 ('nnnnnn' zijn de laatste 6 cijfers van het betreffende abonneenummer).

301 pppppp # 4568 * Het tweede MSN-nummer 'pppppp' komt binnen op toestel 4,5,6 & 8 ('pppppp' zijn de laatste 6 cijfers van het betreffende abonneenummer).

307 qqqqqq # 6 * Het achtste MSN-nummer 'qqqqqq' komt binnen op alleen toestel 6 ('qqqqqq' zijn de laatste 6 cijfers van het betreffende abonneenummer).

30n Wist MSN-nummer 'n' uit de lijst (een oproep op dit nummer wordt op ALLE toestellen gemeld).

Indien u een MSN-nummer wilt toewijzen aan een ISDN randapparaat dat buiten de XS-28 is aangesloten, dan wilt u natuurlijk niet dat bij een oproep voor dat ISDN apparaat ook de op de XS-28 aangesloten toestellen gaan rinkelen. U geeft in zo'n geval dit MSN-nummer in op de volgende manier:

30n qqqqqq # * Het 'n'-de MSN-nummer 'qqqqqq' zal nu door de XS-28 genegeerd worden.

INVOEREN NUMMER- & KOSTENREGISTRATIE (OOK MOGELIJK VIA DE PC)

Standaard worden uw telefoonkosten geboekt onder uw hoofd telefoon-nummer en indien de persoon naar wie u belt beschikt over nummer-presentatie (het nummer van de opbellende partij komt dan in een display) dan komt standaard uw hoofdnummer in het display.

Indien u over meerdere MSN nummers beschikt, kunt u ook uw telefoonrekening laten specificeren per MSN nummer en kunt u dit MSN nummer in het display van de opgebelde laten verschijnen in plaats van uw hoofdnummer. Per toestel is dit in te geven.

32 n pppppppp *

Als toestel 'n' naar buiten belt, zal dit worden 'geboekt' op MSN-nummer 'ppppppppp' (dit zijn de laatste 9 cijfers van het betreffende MSN-nummer). Tevens zal dit nummer aan de ontvangende zijde in een display kunnen verschijnen, nog VOORDAT wordt opgenomen.

U kunt het presentatie-nummer wissen, door het te 'overschrijven' met een ander nummer, of met behulp van het volgende commando:

32 n *

Boeking van telefoontjes vanaf dit toestel geschiedt nu op uw hoofdnummer. Dit hoofdnummer zal tevens aan de ontvangende zijde in een display kunnen verschijnen.

LET OPI

- Het geprogrammeerde nummer moet wel een bestaand EN een op deze ISDN-aansluiting aan u toegewezen abonnee-nummer zijn. Geeft u een ander nummer in, dan wordt automatisch teruggevallen op uw hoofd-aansluitings-nummer.

TOESTEL-MODE'S INSTELLEN (OOK MOGELIJK VIA DE PC)

Naast alle reeds genoemde functies, zoals doorverbinden, doorschakelen enz., kunnen de toestellen 2 t/m 8 op een gewenste 'mode' worden geprogrammeerd. Hiermee is de XS-28 optimaal op uw situatie en wensen af te stemmen.

Vanuit de fabriek zijn de toestellen 2 t/m 8 ingesteld als 'standaard-toestel', terwijl toestel 1 te allen tijde als programmeer-toestel staat ingesteld.

MODE 0 = PROGRAMMEER-TOESTEL

MODE 1 = STANDAARD-TOESTEL

MODE 2 = ALLEEN VOORKEUZENUMMERS

MODE 3 = EXTERN VERKEER GEBLOKKEERD

MODE 4 = NOODOPROEP

MODE 5 = DIRECT BUITENLIJN

MODE 6 = INDIRECT BUITENLIJN (FAX/MODEM mode)

MODE 7 = INTERNE DEURTELEFOON

MODE 8 = BABYFOON

MODE 9 = EXTERNE DEURTELEFOON

Om een toestel in een bepaalde 'MODE' te zetten, kies:

31xy*

Zet toestel x (2-8) in mode y (0-9)

Zie ook de onderstaande beschrijvingen van de diverse modes.

PROGRAMMEER-TOESTEL (MODE 0)

Vanaf een programmeer-toestel, mits dit een 'TOON'-toestel is, kunnen programmeer-instructies in de XS-28 worden ingevoerd.

Toestel 1 is te allen tijde programmeer-toestel, maar indien u ook vanaf een ander toestel wilt kunnen programmeren, kunt u dit toestel, vanaf toestel 1, als programmeer-toestel instellen. Kies vanaf toestel 1:

31×0*

Het toestel op aansluiting 'x' kan gebruikt worden als programmeer-toestel.

STANDAARD-TOESTEL (MODE 1)

Een standaard-toestel is, net als een programmeer-toestel, volledig bevoegd; slechts het programmeren is op een standaard-toestel geblokkeerd. Kies vanaf toestel 1:

31×1*

Het toestel op aansluiting 'x' is een standaard-toestel.

ALLEEN VOORKEUZENUMMERS (MODE 2)

Een toestel in mode '2' kan alleen abonnee-nummers kiezen d.m.v. voorkeuze-nummers. Via '0' of '9' krijgt men dus geen buitenlijn. Ook deurtelefoon-oproepen zijn geblokkeerd. Kies vanaf toestel 1:

31×2*

Via aansluiting 'x' kan alleen met voorkeuze-nummers worden gebeld.

EXTERN VERKEER GEBLOKKEERD (MODE 3)

Een toestel in mode '3' kan op geen enkele manier zelfstandig naar buiten telefoneren. Deurtelefoon-oproepen zijn geblokkeerd. Kies vanaf toestel 1:

31×3*

Via aansluiting 'x' kan geen buitenlijn worden aangevraagd.

NOODOPROEP (MODE 4)

Met behulp van de NOODOPROEP-functie, kunt u +/- 3 seconden na het opnemen van de hoorn, automatisch in contact komen met het voorgeprogrammeerde NOODOPROEP-nummer. In de eerste 3 seconden kunt u overigens ook beginnen met het kiezen van andere nummers. Kies vanaf toestel 1:

31×4*

NOODOPROEP is aktief op aansluiting 'x'.

Voor elk toestel kan een NOODOPROEP-nummer worden ingegeven. Kies vanaf toestel 1:

33 x pqrstuvw *

Het NOODOPROEP-nummer voor toestel 'x' is 'pqrstuvw' (dit moet een VOLLEDIG abonnee-nummer zijn echter ZONDER de '0' of '9' voor de buitenlijn-aanvrage).

Het uitschakelen van de NOODOPROEP geschiedt door het betreffende toestel bijvoorbeeld in de STANDAARD-mode te zetten. Kies vanaf toestel 1:

31×1*

Er wordt geen NOODOPROEP-nummer gekozen op aansluiting 'x'.

Opmerkingen:

• Bij het uitschakelen van de NOODOPROEP blijft wel het ingeprogrammeerde NOODNUMMER voor dit toestel in het geheugen. Bij het weer inschakelen van deze functie wordt dit nummer weer gebruikt of u moet dit wijzigen in een nieuw nummer.
• Let op dat door het inschakelen van mode 4 (de noodoproep) een eventueel ingestelde mode 2 (alleen kiezen voorkeuzenummers) of mode 3 (geheel geblokkeerd voor extern bellen) uitgeschakeld wordt. Een eventuele geprogrammeerde nummerblokkering op dit toestel is echter nog wel aktief (nummers beginnend met xxx kunnen niet gekozen worden). Begint het noodnummer echter ook met xxx, dan wordt dit noodnummer weer wel gekozen.

DIRECT BUITENLIJN (MODE 5)

Het kan soms wenselijk zijn, om niet eerst een '0' of '9' te moeten kiezen, teneinde een buitenlijn aan te vragen. Indien u mode '5' kiest hoeft dit ook niet. Het opbouwen van een intern gesprek is in deze mode niet meer mogelijk (intern naar dit toestel toe bellen is nog wel mogelijk). Ook zullen geen deurtelefoon-oproepen op dit toestel binnenkomen.

Kies vanaf toestel 1:

31×5y*

Het toestel op aansluiting 'x' krijgt bij opnemen meteen een buitenlijn. De aansluiting is geschikt voor SPRAAK (y = 0), MODEM (y = 1) of FAX (y = 2). Zie ook TIPS hieronder.

IN-DIREKT BUITENLIJN (MODE 6)

Indien u een FAX, MODEM of beantwoorder op de XS-28 wilt aansluiten, is het absoluut aan te raden om deze aansluiting op mode '6' in te stellen. Bij een algemene interne oproep belt deze aansluiting dan bijvoorbeeld niet mee.

31×6y*

Aansluiting 'x' is geschikt voor SPRAAK (y = 0), MODEM (y = 1) of FAX (y = 2).

TIPS BIJ MODE 5 & 6

- Op het ISDN-netwerk is het soms wenselijk dat een rand-apparaat zich bekend maakt. Bljvoorbeeld: 'dit is een FAX-bericht, type G3', 'dit is een MODEM-bericht', of 'dit is een telefonie bericht'.

Meestal werkt alles goed met de melding 'telefonie' (mode 0 t/m 4 en 7 t/m 9), maar er zijn situaties denkbaar waarbij problemen zouden kunnen ontstaan. (Als u met uw analoge G3-fax wilt communiceren met een ISDN-G4-fax bijvoorbeeld.) De XS-28 is reeds voorbereid op deze situaties. U kunt om die reden bij toestel-modes 5 & 6 instellen of het een FAX-, een MODEM- of een TELEFONIE-bericht betreftl

TIP: Levert de kiestoon-herkenning van uw FAX of MODEM een probleem op? Kies mode 5.

DEURTELEFOON (MODE 7)

Om een deurtelefoon aan te sluiten op toestel-aansluiting 2, 3, 4, 5, 6, 7 of 8 kies:

31×7*

Aansluiting 'x' is geschikt voor een deurtelefoon.

Vanaf de fabriek is ingesteld dat een deuroproep alleen op toestel 1 wordt gemeld. Als volgt kunt u ingeven welke toestellen u wil laten rinkelen als er iemand aanbelt:

37 nopqrstu *

De toestellen „nopqrstu“ zullen gaan rinkelen in het zgn. deuroproepritme. Als bijvoorbeeld alleen toestel 1 & 2 moeten overgaan, kies: „3712*“

BABYFOON (MODE 8)

Om een telefoon als babyfoon te gebruiken op toestel-aansluiting 2, 3, 4, 5, 6, 7 of 8 kies:

31×8*

Aansluiting 'x' is geschikt om een gewoon toestel als babyfoon te gebruiken. LET OP: aansluiting 1 kan hiervoor niet worden gebruiktl

Leg de hoorn naast het toestel en wacht tot de kiestonen zijn verdwenen, u kunt nu vanaf de overige toestellen een interne oproep plaatsen en de geluiden in de babykamer beluisteren. Hieraan is geen tijdlimiet gebonden.

Indien u een MSN-nummer heeft toegewezen aan de betreffende aansluiting, is het tevens mogelijk om vanaf bijvoorbeeld de buren de geluiden te beluisteren (let op dat bij beluisteren van buiten af, u gesprekskosten moet betalen; intern de ruimte beluisteren is kostenlos)

'EXTERNE' DEURTELEFOON (MODE 9)

Als een deurtelefoon is aangesloten op een toestel-aansluiting die op mode '9' is ingesteld, dan zal op het moment dat er wordt aangebeid, automatisch een externe oproep worden geplaatst (intern gaan er geen toestellen rinkelen).

Deze functie wordt ook wel 'apothekers-schakeling' genoemd: als 's-avonds bij de apotheek wordt aangebeld, kan met de apotheker worden gesproken, terwijl deze bijvoorbeeld rustig thuis op de bank zitt!

Om een 'externe' deurtelefoon te gebruiken op toestelaansluiting 2, 3, 4, 5, 6, 7 of 8 kies:

31×9*

Aansluiting 'x' is geschikt voor een 'externe' deurtelefoon.

LET OP: aansluiting 1 kan hiervoor niet worden gebruikt!

Voorts geeft u het abonneenummer, waar u de deuroproep naar toe wilt leiden, als volgt in:

33 x nnnnn... *

Het nummer voor toestel 'x' is 'nnnnn...' (dit moet een VOLLEDIG abonnee-nummer zijn echter zonder de '0' of '9' voor de buitenlijn-aanvrage).

Opmerkingen:

• Bij het omschakelen van de deurtelefoon van INTERN naar EXTERN blijven de interne toestellen die moeten reageren op een deuroproep in het geheugen. Bij het weer inschakelen van deze functie worden de gewenste toestellen weer opgebeld.
• Schakelt u over van externe deurtelefoon (mode 9) naar interne deurtelefoon (mode 7), dan blijft het te kiezen nummet in het geheugen en wordt weer gebeld zodra u de functie 'externe deurtelefoon' weer instelt.

FUNCTIES INSTELLEN MET DE PC

Standaard wordt bij de XS-28 een software-pakket meegeleverd, waarmee de instellingen en voorkeuzenummers op inter-actieve wijze kunnen worden ingevoerd. Functies instellen met behulp van de PC is vanzelfsprekend comfortabeler en vooral overzichtelijke, dan vanaf een telefoontoestel.

Hiertoe verbindt u de 'COM'-poort van uw personal computer via een kabel met de PC-aansluiting van uw XS-28.

Deze kabel is als volgt gespecificeerd:

9-polige DIN, MALE / FEMALE, 1:1 (d.w.z. pen 1 naar 1, 2

naar 2, 3 naar 3 etc. etc.). Maximale lengte is 15 meter.

Verbind de kabel, start de PC en volg de aanwijzingen op het etiket van de floppy-disk. Het instellen van de functies wijst zich verder zelf!

Let op!

De instructies: 'fabrieks-instelling', 'flash-tijd-instelling', en 'Enkel-/Meer-voudige ISDN2' kunnen ALLEEN via toestel 1 worden uitgevoerd!

ENIGE PRAKTIJKVOORBEELDEN

THUISWERKEN

Stel u werkt thuis en wilt de beschikking hebben over een (analoog) MODEM en een (analoge) FAX.

De deurtelefoon wilt u aansluiten, om ook vanaf uw werkplek (of 's zomers in de tuin !) de voordeurbel te kunnen haren, met de bezoeker te spreken en zelfs de deur te kunnen openen!

Verder heeft u 5 telefoon-toestellen, waarop u zakelijk en prive bereikbaar wilt zijn.

• Vraag enkelvoudige ISDN2 aan, met minimaal 3 MSN-nummers: 1 voor de FAX, 1 voor het zakelijke verkeer (bijv. tst.6 & 7) en 1 voor prive verkeer (bijv. tst. 1,4 & 5).
• indien u van plan bent t.z.t. naar een ISDN-MODEM over te stappen, is het aan te bevelen om direct een extra MSN-nummer aan te vragen.
• De instructies die nu vanaf toestel 1 moeten worden uitgevoerd zijn als volgt:

Eerst naar fabrieks-instelling:	'3600000*'
Deurtelefoon op aansluiting 8:	'3187*'
Deuroproep komt binnen op 1,4,5,6 & 7:	'37 14567*'
FAX op aansluiting 2:	'31262*'
MODEM op aansluiting 3:	'31361*'
FAX-nummer = MSN nr. 0 (abcdef):	'300 abcdef #2*
Zakelijk-nummer = MSN nr. 1 (abqrst):	'301 abqrst #67*
Prive-nummer = MSN nr. 2 (abwxyz):	'302 abwxyz #14

Uw centrale is nu klaar voor gebruik!

GROEPSPRAKTIJK MET GEMEENSCHAPPELIJKE FAX

Stel u wilt de XS-28 gebruiken voor een groepspraktijk, met 4 vennoten. ledere vennoot wil individueel direct bereikbaar zijn terwijl er ook een gemeenschappelijk nummer moet zijn.

Er is een gemeenschappelijke FAX en een gemeenschappelijk antwoord-apparaat.

Verder wilt u de deurtelefoon aansluiten.

U denkt erover om een ISDN-MODEM aan te schaffen.

- Vraag enkelvoudige ISDN2 aan, met minimaal 7 MSN-nummers: 1 voor de FAX, 4 voor de vennoten (bijv. tst.4,5,6 & 7) en 1 gemeenschappelijk nummer (bijv. tst. 1). Het zevende MSN-nummer is gereserveerd voor het ISDN-MODEM.

- De instructies die nu vanaf toestel 1 moeten worden uitgevoerd zijn als volgt:

Eerst naar fabrieks-instelling:	'3600000*'
Deurtelefoon op aansluiting 8:	'3187*'
Deuroproep komt binnen op 1,4,5,6 & 7:	'37 14567*'
FAX op aansluiting 2:	'31262*'
FAX-nummer = MSN nr. 0 (abcdef):	'300 abcdef #2*'
Algemeen-nummer = MSN nr. 1 (abqrst):	'301 abqrst #13*'
(komt binnen op toestel 1 & antw.app.)

Nummer vennoot1 = MSN nr. 2 (abqwer):	'302 abqwer #4*'
Nummer vennoot2 = MSN nr. 3 (abwert):	'303 abwert #5*'
Nummer vennoot3 = MSN nr. 4 (aberty):	'304 aberty #6*'
Nummer vennoot4 = MSN nr. 5 (abrtyu):	'305 abrtyu #7*'
Nummer ISDN-MODEM = MSN nr. 6 (abtyui):	'306 abtyui #*'
(hier gaat dus GEEN toestel rinkelen)

• Met behulp van de functie 'intern doorschakelen' kan een vennoot besluiten om zijn oproepen door te schakelen naar de receptioniste.
• Zie voor gespecificeerde rekeningen ook: 'Invoeren van Nummer-en Kostenregistratie
• Veelgebruikte nummers kunnen op toestel 1 (of met de PC) worden ingegeven.

Uw centrale is nu klaar voor gebruik!

STUDENTENFLAT

Stel u wilt de XS-28 gebruiken voor bijvoorbeeld een studentenflat met 8 bewoners. Iedere bewoner wil individueel direct bereikbaar zijn en de kosten per bewoner moeten worden gespecificeerd.

• Vraag enkelvoudige ISDN2 aan, met alle 8 MSN-nummers: 1 voor iedere bewoner.
• De instructies die nu vanaf toestel 1 moeten worden uitgevoerd zijn als volgt:

Eerst naar fabrieks-instelling:	'3600000*'
Nummer bewoner 1 = MSN nr. 0 (abqwer):	'300 abqwer #1*'
Nummer bewoner 2 = MSN nr. 1 (abwert):	'301 abwert #2*'
Nummer bewoner 3 = MSN nr. 2 (aberty):	'302 aberty #3*'
Nummer bewoner 4 = MSN nr. 3 (abrtyu):	'303 abrtyu #4*'
Nummer bewoner 5 = MSN nr. 4 (abasdf):	'304 abasdf #5*'
Nummer bewoner 6 = MSN nr. 5 (absdfg):	'305 absdfg #6*'
Nummer bewoner 7 = MSN nr. 6 (abdfgh):	'306 abdfgh #7*'
Nummer bewoner 8 = MSN nr. 7 (abfghj):	'307 abfghj #8*'

- Om te voorkomen dat de telefoonmaatschappij alle kosten 'boekt' op het hoofdnummer, moet tevens de nummerpresentatie per toestel worden ingegeven.

Nummer bewoner 1 = MSN nr. (abqwer):	'321 abqwer *'
Nummer bewoner 2 = MSN nr. (abwert):	'322 abwert *'
Nummer bewoner 3 = MSN nr. (aberty):	'323 aberty *'
Nummer bewoner 4 = MSN nr. (abrtyu):	'324 abrtyu *'
Nummer bewoner 5 = MSN nr. (abasdf):	'325 abasdf *'
Nummer bewoner 6 = MSN nr. (absdfg):	'326 absdfg *'
Nummer bewoner 7 = MSN nr. (abdfgh):	'327 abdfgh *'
Nummer bewoner 8 = MSN nr. (abfghj):	'328 abfghj *'

Uw centrale is nu klaar voor gebruik!

QUICK REFERENCE

NUMMERPLAN

Hieronder is het nummerplan van de XS-28 afgebeeld.

De '9' en de '0' zijn uitwisselbaar. Men kan dus net zo goed een buitenlijn aanvragen met een '9' als met een '0'.

	1. ........ EXTERN DOORVERBINDEN
	20 .... ALGEMENE OPROEP
	2x .... INTERNE OPROEP NAAR TOESTEL x (x = 1-8)
	20 .... START DOORVERBINDEN NAAR ALLE TOESTELLEN
	2x .... START DOORVERBINDEN NAAR TOESTEL x (x = 1-8)
	3. .... STARTEN VAN PROGRAMMEER-INSTRUCTIE
	4. .... CALL PICK UP
	4. .... START WISSELGESPREK
	5. .... START MAKELEN of TERUGNEMEN BUITENLIJN
	6. .... START CONFERENTIE
	7. .... GESPREK MET DEURTELEFOON
	7. .... DEUR OPENEN
	8zz .... VOORKEUZE-NUMMER KIEZEN (zz = 00 t/m 99)
	9. .... AANVRAGEN VRIJE BUITENLIJN
	0. .... AANVRAGEN VRIJE BUITENLIJN
	9. .... AANVRAGEN TWEEDE VRIJE BUITENLIJN
	0. .... AANVRAGEN TWEEDE VRIJE BUITENLIJN

4 SECONDEM ← 1 SECONDE → INTERME OPROEP 0.5Ω 0.5Ω 0.5Ω 0.5Ω EXTERME OPROEP 0.5Ω 0.5Ω OPROEP VAN DEUNSTATION 0.5Ω 0.5Ω 0.5Ω 0.5Ω 0.5Ω 0.5Ω AMKLOPTOOM 100 m³ / 5 SEC. BIESTOOM 2 SECONDEM BEZETTOOM TOESTEL IS DOORGESCHAKELD AMKLOPTOOM "DSURTELEFOON" MIET STOREN' TOESTEL ON-BIENRAL TIJDEME HET PROGRAMMERIN TOUT-BIENRAL TIJDEME HET PROGRAMMERIN
