BRUGSANVISNING GT-9000 QUIGG

Betjeningsvejledning

FJERNSTYREDE STIKDÅSER

TIL INDEND∅RS BRUG

GT-FSI-09-DK, GT-9000

Rækkevidde og forstyrrelser 7

Isætning / skift af batterier 8-9

INSTALLATION AF DE FJERNSTYREDE STIKDÅSER 9-11

Indikator på den fjernstyrede stikdåse 10

Ændring/sletning af tildeling ....11

Om fjernbetjeningen ....11

PLEJE OG VEDLIGEHOLDELSE 12

BORTSKAFFELSE 12

AFHJÆLPNING AF FEJL 13

OVERENSSTEMMELSESERKLÆRING ....13

GARANTI 14

GARANTIKORT

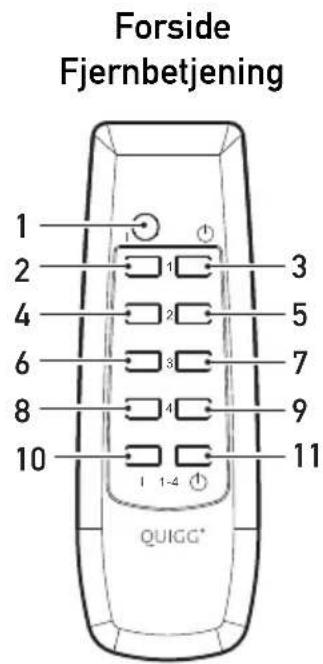

BETEGNELSER PÅ FJERNBETJENINGENS ENKELTE DELE

1. Indikatorlys til strømforsyningen
2. Tast TIL 1
3. Tast FRA 1
4. Tast TIL 2
5. Tast FRA 2
6. Tast TIL 3
7. Tast FRA 3
8. Tast TIL 4
9. Tast FRA 4
10. Tast MASTER TIL
11. Tast MASTER FRA
12. Batterirum

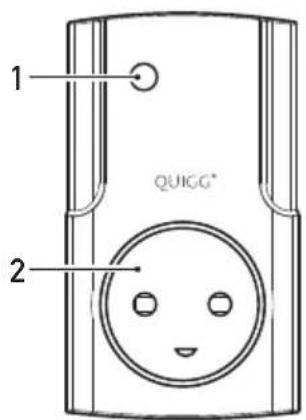

BETEGNELSER PÅ FJERNSTYREDE STIKDÅSER ENKELTE DELE

1. Kontrol-lysdiode
2. Stikdåser

INDLEDNING

MANGE TAK FOR DIN TILLID!

Vi lykønsker dig med dit nye sæt fjernstyrede stikdåser og vi er overbeviste om, at du vil være tilfreds med dette moderne udstyr.

Vi vil bede dig om at læse brugervejledningen inden ibrugtagning. Overhold alle instruktionerne i vejledningen for at sikre optimal funktion og pålidelig drift. Samtidig lærer du også alle mulighederne omkring brugen af de fjernstyrede stikdåser. På denne måde har du glæde af disse apparater i lang tid fremover.

SIKKERHEDSANVISNINGER

For at bevare den optimale tilstand af dette produkt og for at garantere en sikker drift skal der tages hensyn til følgende henvisninger vedrørende sikkerheden:

• Dette udstyr er blevet udviklet udelukkende til indendørs brug og kun til brug i henhold til følgende anvendelsesområder.
• Apparatet er fremstillet til brug i private husholdninger. Dette produkt må IKKE benyttes i medicinske eller offentlige faciliteter.
• Dette apparat kan benyttes af børn fra 8-års-alderen samt af personer med begrænsede fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller har lært hvordan man bruger apparatet på en sikker måde og forstår faren ved brug af apparatet.
• Børn må ikke lege med apparatet.
• Rengøring og bruger-vedligeholdelse må ikke foretages af børn, med mindre de er under opsyn og over 8 år.
• Apparatet skal opbevares utilgængeligt for børn under 8 år.

• Opbevar emballagen utilgængeligt for børn. Der er fare for kvælning ved indtagelse.

• Tilslut batterierne korrekt med hensyn til plus- og minuspolaritet, ellers er der mulighed for at beskadige udstyret.

• Benyttes udstyret ikke igennem længere tid eller skal apparaterne kasseres, så skal batterierne forinden tages ud af apparatet.
• Sørg for, at de fjernbetjente stikkontakter er let tilgængelige, således at disse let kan trækkes ud af nettets stikkontakt i nødsituationer.
• De fjernbetjente stikkontakter kan blive varme ved anvendelse. Sørg for, at fjernbetjente stikkontakter ikke tildækkes af forhæng eller andre genstande for at sikre en tilstrækkelig afkøling og for at hindre overhedning.
• Anvend ikke flere fjernbetjente stikkontakter, der er sat sammen (seriekobling).
• Vær altid opmærksom på angivelserne vedrørende maks. effekt på de fjernbetjente stikkontakter.
• Inden rengøring skal apparatets forbindelse til el-nettet altid afbrydes.
• De fjernbetjente stikkontakter må kun anvendes på en reglementeret installeret isoleret jordkontakt med 230 V\~, 50 Hz.
• Der må kun tilsluttes apparater, som er egnet til drift uden opsyn, til den fjernbetjente stikkontakt for at undgå fare ved fejloperation.
• Der må ikke isættes en ekstra børnesikring i den fjernbetjente stikkontakt, da stikforbindelsen mellem det tilsluttede apparats stik og stikkontakten ellers kan påvirkes, og der er fare for overhedning.
• Den fjernbetjente stikkontakt må ikke længere anvendes, hvis huset er beskadiget. Enheden skal kontrolleres og repareres af vores Serviceafdeling.
• Der må ikke isættes kraftige net-apparater i den fjernbetjente stikkontakt, da vægkontaktens stikkontakt ellers kan blive mekanisk overbelastet.
• Gem denne vejledning og giv den til andre brugere.

Leveringsomfang

• 4 fjernbetjente stikkontakter GT-FSI-09-DK
• 1 fjernbetjening GT-9000
- 1 alkaline-batteri 8LR932 (hhv. LR23A eller A23) / 12 V

Funktioner

• Stikdåser kan tændes hhv. slukkes hver for sig
• Programmerbar fjernbetjening
• Med master-afbryder til samtidig tænd eller sluk af alle stikdåser
• Lysdiode-kontrollamper
• med memory-funktion, dvs. kodningen forbliver efter fjernelse fra strøm-nettet
• med integreret børnesikring i stikkontakterne
• Opfylder CE-kravene og har tysk GS-godkendelse

Tekniske data

• Strømtilslutning: 230 V\~, 50 Hz
• Sendefrekvens: 433,92 MHz
• Maksimal belastning/Maksimal strøm stikdåsemodtager: 2.300 W (10 A)
• maks. rækkevidde: 40 m (kan kun opnås ved visuel kontakt mellem sender og modtager)
• Driftstemperatur: 0^ - 35^ C

Da vores produkter vedvarende videreudvikles og forbedres, er de-sign- og tekniske ændringer mulige.

Rækkevidde og forstyrrelser

Den oplyste rækkevidde på maks. 40 m er rækkevidden i et frit areal, dvs. rækkevidden mellem sender og modtager ved visuel kontakt. I praktiske anvendelsesområder er der dog vægge, værelseslofter, ga-rager, sidebygninger osv. mellem sender og modtager, hvorved rækkevidden reduceres tilsvarende.

Yderligere årsager for reduceret rækkevidde:

• Højfrekvensforstyrrelser af enhver slags
• Bebyggelser af enhver slags og vegetation
• Ledende metaldele, som befi nder sig i nærheden af apparaterne hhv. indenfor eller tæt på radiotransmissionsstrækningen, f. eks. ra- diatorer, vinduer med metalliserede isoleringsruder, stålbetonlofte osv., men også metalcoatede vægge.
• Forandring af antennernes udstrålingskarakteristik gennem afstanden fra sender eller modtager til ledende arealer eller genstande (også til den menneskelige krop eller gulvet).
• Bredbåndsforstyrrelser i byområder, som reducerer signal-/støjforholdet; signalet kan ikke længere konstateres i „støjen“.
• Stråling fra elektroniske apparater med mangelfuld afskærmning, f. eks. computere, som kører med åbent kabinet o.l.

Den afstand, som effektivt kan opnås mellem sender og modtager, er derfor i normal drift meget afhængig af montagested og omgivelser.

Ved montage i et enfamiliehus skulle en fejlfri drift af alle komponenter normalt være mulig uden problemer ved signalmodtagelsen.

Under visse forhold (f.eks. alle slags højfrekvensforstyrrelser) kan der opstå forstyrrelser i fjernbetjeningen mellem modtager og sender, og det er ikke muligt at tænde eller slukke for apparatet, når der er forstyrrelser.

I dette tilfælde adskilles apparatet kortvarigt fra nettet og sættes derefter i igen.

Læs venligst det følgende afsnit omhyggeligt igennem før de fjernbetjente stikkontakter tages i brug.

Alle apparater og forbrugere med en forsyningsspænding på 230 V\~, 50 Hz og en nominel strømstyrke på op til 10 Ampere, der svarer til en samlet effekt på maks. 2.300 W, kan tilsluttes den fjernbetjente stik-kontakt uden lysdæmper.

Henvisning: De fjernbetjente stikkontakter er udstyret med en integreret børnesikring, som i stor udstrækning hindrer uønsket adgang til strømførende dele. Ved tilslutning af stik skal man sørge for at isætte stikkets ben samtidig (stikket må ikke isættes skævt).

FORBEREDENDE FORANSTALTNINGER

Isætning / skift af batterier

1. Fjern batterirummets låg på fjernbetjeningens bagside ved at skubbe låget.
2. Læg 1 batteri af typen alkaline A23, 12 V ind i batterirummet. Sørg for, at polariteten er korrekt (se afbildning i batterirummet).
3. Skub atter låget på og tryk en vilkårlig tast på fjernbetjeningen. Når batteri er sat i på den rigtige måde, skal kontrollysdioden blinke ved hvert tryk på en tast.

Hvis fjernbetjeningen ikke benyttes i længere tid, bør batteri tages ud for at undgå beskadigelse af fjernbetjeningen forårsaget af lækkende batterier.

Når batteri er tomme, må de ikke bortskaffes sammen med almindeligt husholdningsaffald. Bortskaf tomme batterier på miljøbevidst måde hos en genbrugs- eller miljøstation.

• Batteri må aldrig genoplades! Eksplosionsfare!
• Batteri skal opbevares utilgængeligt for børn. Batterierne må ikke kastes ind i ild, kortsluttes eller adskilles.
• Ved behov rengøres batteriets og apparatets kontakter før batterierne isættes.
• Fjern omgående opbrugte batterier fra apparatet! Get risiko for lækage!
• Batteri må ikke udsættes for ekstreme forhold, f.eks. på radiatorer. ∅ get risiko for lækage!
• Undgå kontakt med hud, øjne og slimhinder. I tilfælde af kontakt med batterisyre skal det pågældende område omgående skylles med rigeligt rent vand, og der bør omgående søges lægehjælp.
• Søg omgående læge hvis et batteri er indtaget.

INSTALLATION AF FJERNBETJENTE STIKDÅSER

Fjernbetjeningen råder over fi re kanaler. Du kan reserve en kanal for hver enkelt fjernstyret stikdåse eller du kan benytte en kanal til fl ere stikdåser for at tænde eller slukke for dem samtidigt. Det er også muligt at tildele en fjernbetjent stikdåse fl ere kanaler.

Sæt en af stikdåserne i vægkontakten, som er tiltænkt til denne. Kontrollampen på den fjernbetjente stikdåse blinker nu i ca. 30 sekunder, og indlæringsfunktionen er aktiv. For at tildele en kanal til en fjernbetjent stikdåse, trykkes der under indlæringsfunktionen på kanalens knap "I" (1-4) på fjernbetjeningen, som skal tildeles denne fjernbetjente stikdåse.

Gentag fremgangsmåden for de andre fjernbetjente stikdåser.

Hvis du ønsker at tildele en fjernbetjent stikdåse fl ere kanaler, trækkes den kortvarigt ud af vægkontakten og sættes i igen, for at starte indlæringsfunktionen på ny.

Bemærk: Hvis der ikke foretages nogen tildeling under indlæringsfunktionen, skal forløbet gentages.

Så snart kanalen er tildelt, lyser kontrollampen på den fjernbetjente stikdåse vedvarende, den fjernbetjente stikdåse er tilkoblet og forbundet med fjernbetjeningen.

Hvis den fjernbetjente stikdåse tages ud af stikkontakten efter meget kort driftstid, kan programmeringen gå tabt og skal derfor gentages. I normal drift bibeholdes programmeringen ved adskillelse fra strømnettet.

Den fjernbetjente stikdåse frakobles ved at trykke på den pågældende kanals knap (💡).

Sæt kun én forbruger i den fjernbetjente stikdåse og tilkobl den.

Indikator på den fjernstyrede stikdåse uden lysdæmper

- Kontrollampen (dioden) lyser, när den fjernstyrede stikdåse er tændt.

- Kontrollampen (dioden) er slukket, när den fjernstyrede stikdåse er slukket.

Ændring/sletning af tildeling

Træk den fjernbetjente stikdåse kortvarigt ud af vægkontakten og sæt den i igen, kontrollampen blinker.

For at slette indstillingen trykkes nu på knappen eller knapperne ( ⏻) for den pågældende kanal eller kanaler.

Kontrollampen blinker nu enkelte gange hurtigt efter hinanden.

Så snart kontrollampen igen blinker langsomt, er indlæringsfunktionen aktiv på ny og tildelingen kan gentages.

Om fjernbetjeningen (GT-9000)

Bemærk: Programmeringen af fjernbetjeningen bibeholdes også efter batteriet fjernes.

For at tænde eller slukke en forbruger trykker du på den pågældende tast "I" hhv. "∅" for kanalen (1, 2, 3 eller 4 alt efter tildeling).

Med tasten "I 1-4" bliver der tændt for alle kanaler.

Med tasten "1-4 ⏻" bliver der slukket for alle kanaler.

Henvisning: Efter et strømsvigt kan der i sjældne tilfælde optræde en fejl i hukommelsen for systemkoden og for stikdåsens kanal. I så fald skal den fjernstyrede stikdåse trækkes ud af stikkontakten. Lad den ligge i mindst 6 timer og gennemfør derefter tilordnings proceduren påny.

Under visse forhold (f.eks. alle slags højfrekvensforstyrrelser) kan der opstå forstyrrelser i fjernbetjeningen mellem modtager og sender, og det er ikke muligt at tænde eller slukke for apparatet, når der er forstyrrelser. I dette tilfælde adskilles apparatet kortvarigt fra nettet og sættes derefter i igen.

PLEJE OG VEDLIGEHOLDELSE

• Kontrollér produktet regelmæssigt for mulige beskadigelser.
• Anvend kun en tør klud til rengøring. Benyt ingen opløsningsmidler eller skuremidler.
• De enkelte komponenter på de fjernbetjente stikkontakter må ikke nedsænkes i vand eller andre væsker.

Henvisning: Inden rengøring af en stikdåse skal det tilsluttede apparat skilles fra stikdåsen og stikdåsen fra el-nettet.

BORTSKAFFELSE

Når apparatet har tjent tiden ud, bør det bortskaffes på behørig vis. Det må ikke bortskaffes sammen med husholdningsaffald, men skal afl everes på et indsamlingssted for elektro- og elektronikenheder.

Der bør også sørges for en miljøvenlig bortskaffelse af emballagematerialerne. Emballager er råstoffer og kan genbruges.

Oplysninger vedrørende indsamlingsstedernes adresser og åbnings- tider kan fås hos kommunen.

AFHJÆLPNING AF FEJL

Problem Løsning
De fjernstyrede stikdåser reagerer ikke på fjernbetjeningen.	Fjernbetjeningens batteri er op-brugt og skal udskiftes.
Enheden tændes ikke. a) Kontrollér, om enheden er tændt med en egen afbryder. Tænd for enheden.b) Kontrollér, om f. eks. enhedens pære er i orden.
En anden fjernstyret stikdå-se reagerer utilsigtet på denne fjernbetjening.	Gentag tildelingsproceduren.
De fjernstyrede stikdåser sluk-ker selv helt automatisk.	Gentag tildelingsproceduren.

OVERENSSTEMMELSESERKLÆRING

Hermed erklærer fi rmaet Globaltronics GmbH & Co. KG, at dette fjernbetjente stikkontakt-sæt er i overensstemmelse med de grundlæggen-de krav og andre relevante forskrifter i direktiv 1999/5/EF.

En fuldstændig overensstemmelseserklæring fi ndes på Internettet under www.gt-support.de.

GARANTI

Kære kunde,

vore produkter underligger en streng kvalitetskontrol. Skulle dette apparat ikke fungere efter hensigten, beklager vi dette meget og beder Dem henvende Dem til det på garantikortet angivne Service-Hotline nummer. Til fremsættelse af krav iht. garantidækningen gælder følgende - uden at Deres lovpligtige rettigheder indskrænkes:

1. Krav iht. garantien kan rejses inden for max 3 år, gældende fra købsdato. Vores garantiydelse er begrænset til erstatning af materiale- og fabrikationsfejl, evt. udskiftning af apparatet. Vor garantiydelse er omkostningsfri for Dem.
2. Krav iht. garantien skal altid afklares straks efter endt behandling af reklamationen. Anmeldelser efter udløb af garantiperioden er udelukket, medmindre kravene rejses indenfor en frist på 2 uger efter udløb af garantiperioden.
3. Ved reparation eller udskiftning af apparatet påbegyndes ikke en ny garantiperiode. Garantiperioden på 3 år fra købsdato forbliver gældende.

Bemærk venligst, at garantien bortfalder ved misbrug eller uhensigtsmæssig behandling, ved overtrædelse af de for apparatet gældende sikkerhedsforanstaltninger, ved anvendelse af vold eller ved indgreb, der ikke er foretaget på vores autoriserede serviceadresse.

I tilfælde af en reklamation bedes du først kontakte den nedenfor nævnte servicehotline. Der får du oplysninger om den videre fremgangsmåde. Send venligst IKKE dit apparat tilbage uden at være blevet opfordret hertil!

I tilfælde af, at der stilles garantikrav, skal apparatet altid sendes ind sammen med garantibeviset og kassebonen.

Såvidt muligt beder vi om en detaljeret beskrivelse af fejlen.

Model: FJERNSTYREDE STIKDÅSER TIL INDEND∅RS BRUG GT - FSI - 09 - DK, GT - 9000

Fornavn:

Gade:

Postnr. og by:

Telefon:

Køberens underskrift:

Servicenummer:

Denne betjeningsvejledning kan også downloades som PDF-fi l fra vores hjemmeside www.gt-support.de.
