BRUGSANVISNING Oxygen Raxtune

Professionel installation er påkrævet

Indholdsfortegnelse

1. Introduktion
2. Hvordan systemet virker
3. Hovedkontrol enhed
4. Omskifterboks
5. Tilbehør
6. Funktionel betjening
7. Installations guide, brug af FM sender
8. Installations guide, brug af AUX

1 Introduction

RAXTUNE Oxygen digital radio er den først DAB+ receiver specielt til brug i bilen. Den er integreret til bilens højttalere og digital radio bliver transmitteret enten via FM sender eller AUX in. DAB+ receiveren kan placeres og monteres hvor som helst på instrumentbrættet i dit køretøj og modtage alle din favorit DAB stationer.

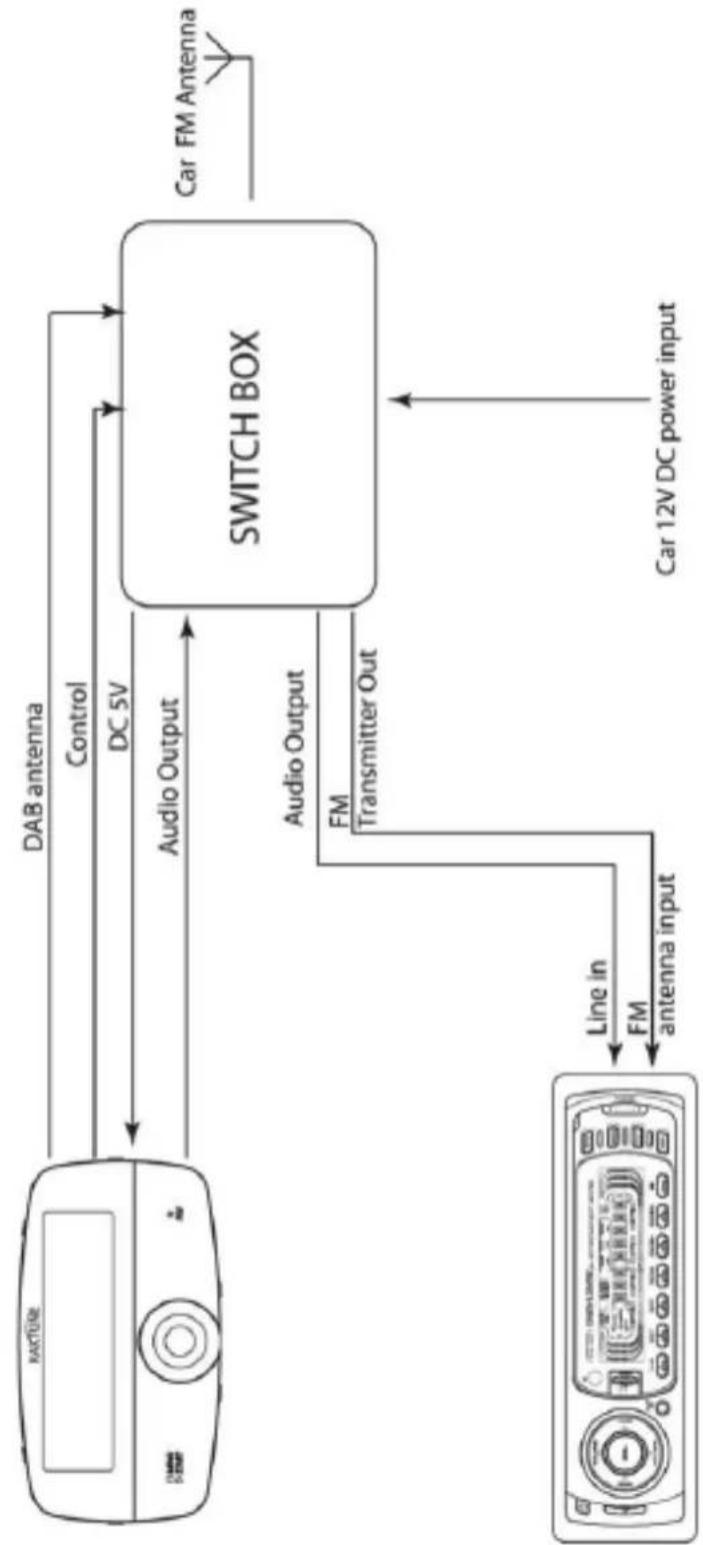

2. Sådan virker systemet

RAXTUNE oxygen indeholder en betjeningsenhed og en omskifterboks. Betjeningsenheden kan monteres på instrumentbrættet på dit køretøj. Omskifterboksen er designet til at levere høj lydkvalitet i din bil.

På næste side ses oversigtstegning for tilslutninger omfattende:

• DAB antenne
• Kontrol
• DC 5V
• Audio Output
• Omskifterboks
• FM antenne
• Audio Output
  • FM transmitter OUT
• Line in
• FM antenne input
  • 12V DC power input


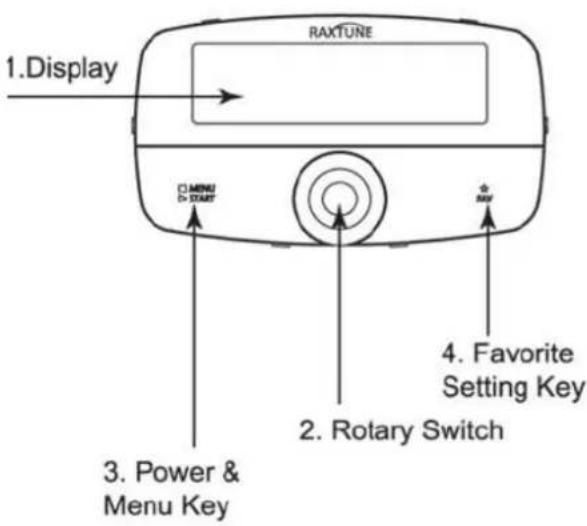

3. Hoved styreenhed

1. Display
2. Drejekontakt
3. Start/menu
4. Foretrukne indstillinger

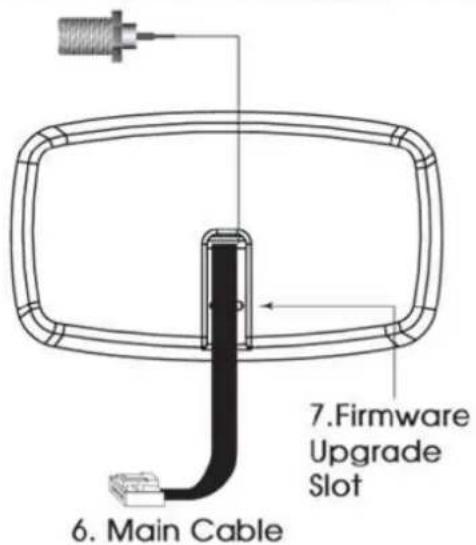

1. DAB antennestik – hun
2. Hovedkabel

3. Software opdateringsport

4. DAB antenna Connector - female

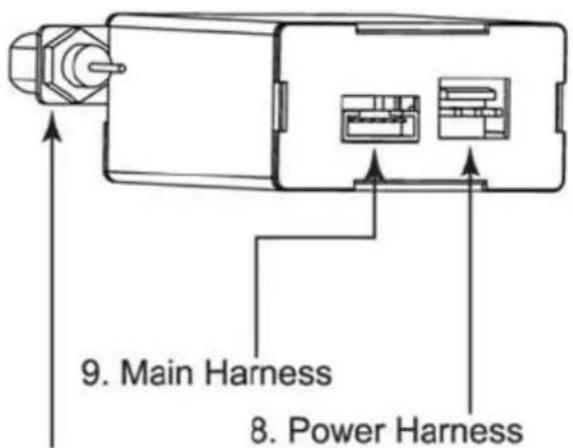

1. Strømstik
2. Primær stik
3. DAB antenne output

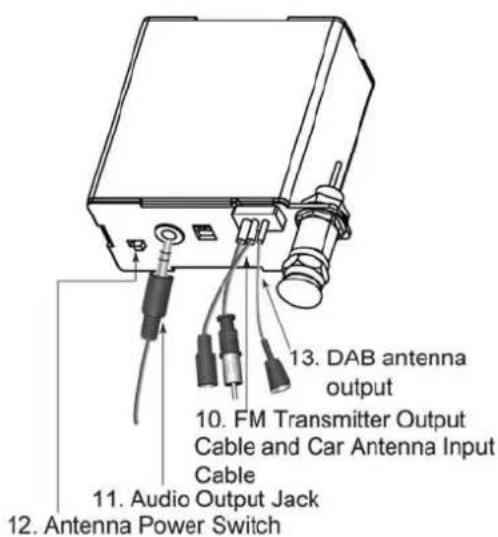

1. FM sender Output og bilantenne Input
2. Audio output stik
3. Antenne tænd/sluk
4. DAB antenne output

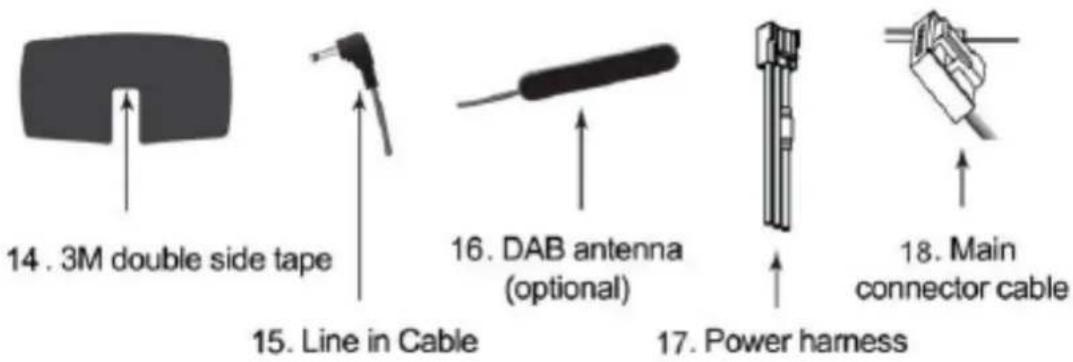

5. Tilbehør

1. 3M dobbeltklæbende tape
2. Line In kabel
3. DAB antenne (valgfrit)
4. Strømstik
5. Hovedtilslutningskabel

Før brug af DAB+

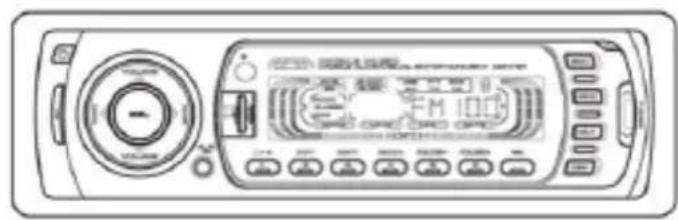

Audio output fra DAB+ receiveren kan tilsluttes til din bilradio via FM senderen eller AUX. Du skal vælge den tilsvarende lydkilde på din bilradio før brug af DAB+ receiver. Spørg din installatør om hvordan DAB+ receiveren er tilsluttet i dit køretøj.

Tilslutning af FM sender

Raxtune Oxygen DAB+ receiver bruger FM kanal 91, 94.6, 100, 103 Mhz. Spørg venligst din installatør om FM frekvensen og stil din radio på frekvensindstillingen. Det anbefales at indstille den frekvens, der anvendes af DAB+ som forudindstillet kanal.

Venligst sluk DAB+ receiveren hvis du ønsker at skifte tilbage til analog AM/FM radio.

Tilslutning AUX – Stil din bilradio i AUX tilstand.

6. Funktionel betjening

Tænde og slukke

- Tænd – tryk menu/start knappen for at tænde din DAB+ reveiver.

- Sluk – Hold tænd knappen nede i 3 sekunder for at slukke DAB+ receiveren.


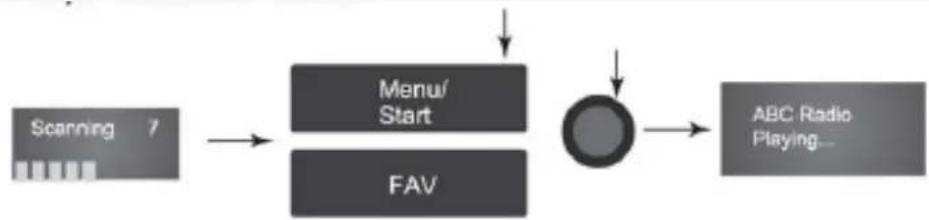

Søgning DAB+ Service

Der er 3 måder at udføre DAB+ kanalsøgning

• Første gang du søger – receiveren vil automatisk søge efter alle ledige DAB+ kanaler, når du tænder for DAB+ receiveren den første gang.

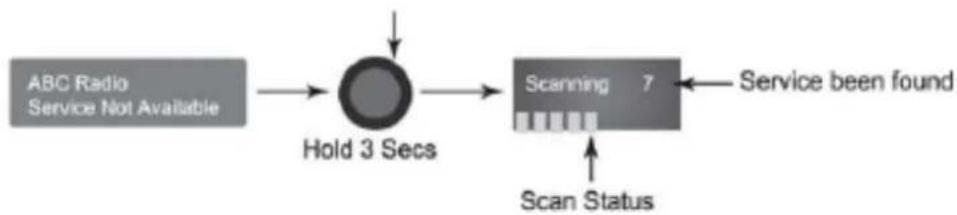

• Søgning når service ikke er tilgængelig – Receiveren vil starte med at søge når du holder "select" knappen nede i 3 sekunder, hvis servicen ikke længere er tilgængelig.

- Manuel kanal søgning – Tryk "menu" for at komme ind til menulisten. Den første funktion i menuen er "kanalsøgning". Tryk "vælg" for at starte søgningen.

- Tryk en hvilken som helst knap imens den søger, og søgning vil blive afbrudt.

- Drej på den midterste knap for at navigere DAB+ stationerne. Der er to typer af driftstilstande, imens du navigere DAB+ stationslisten.

Kontinuerlig afspilning (standard): DAB+ station ændres når der vælges en ny kanal.

Afvent valg-tilstand: DAB+ stationen vil ikke ændre sig, når en ny kanal vælges førend der bliver trykket på "select knappen". Der henvises til Menu -> "5:Auto Select" indstilling for at ændre spille modus.

- Tryk på "select" imens DAB+ spiller, og det vil slukke for lyden på DAB+ audio. Tryk "select" igen for at tænde for lyden igen.


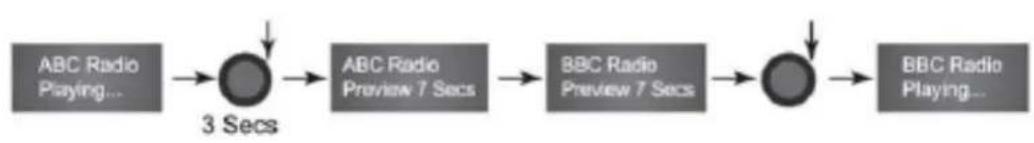

Kanal forhåndsvisning

- Tryk på "select" knappen i 3 sekunder for at aktivere kanal forhåndsvisningen. DAB+ receiveren vil spille 7 sekunder af hver kanal i databasen. Hvis "select" bliver trykket inden for de 7 sekunder, vil forhåndsvisningen blive stoppet og DAB+ receiveren vil fortsætte med at spille den aktuelle station. Kanal forhåndsvisningen vil starte med at spille fra "favoritlisten" og følge efter med andre gemte kanaler i databasen. Hvis der ikke bliver valgt en station værende forhåndsvisningen, vil den sidste station i databasen blive valgt.

Hvis der ikke er nogen stationer til rådighed i databasen, vil søgningsprocessen starte i stedet for forhåndsvisningen.

Tilføje til favoritlisten

• Vælg den station du ønsker at gemme i din favoritliste.
• Tryk på "fav" kanppen i 3 sekunder, og den vil tilføje den aktuelle station til din favoritliste. "Fav" knappen vil blinke 3 gange for at bekræfte at nuværende station er blevet tilføjet favoritlisten.

- Tryk "fav" knappen igen for at komme ud eller lad være med at trykke på nogle knapper i 10 sekunder.

Valgmuligheder og indstillinger

Tryk på menu for at aktivere indstillingsmenuen.

Drej på den midterste knap for at navigere i menuen valgmuligheder og tryk "select key" for at bekræfte valget. Du kan komme ud af menuen ved at trykke på menu igen eller lade være med at trykke på nogle knapper i 10 sekunder.

Kanalsøgning: Vælg "1. Channel scan" for at søge efter DAB+ stationer i dit område.

Volume: Vælg "2.Volume" af at justere DAB+ audio volume.

Information: Vælg "3 info" for at vælge yderligere information der skal vises i den 2 linie i displayet.

Valgmuligheder der er inkluderet:

• DLS – Vis DLS (dynamic label service) for DAB service, dvs sangtitler og nyhedesoverskrifter.

• Programtyper: Vis den type indhold stationen spiller, fx Easy Listening, pop musik etc.

• ProgrammeName – Vis navnet på DAB+ service

• TimeDate- Viser tid og dato information fra stationen.
• Frequency – Viser frekvensen på DAB+ service.
• Bitrate – Viser bit hastigheden fra audio, jo højere bit hastighed, jo bedre audiokvalitet.
• SigStrength: Viser signalstyrke fra DAB+ service.
• SignalQuality: Viser DAB+ service signalkvalitet.

Sort: Vælg "4:Sort" for at vælge hvordan DAB+ receiveren skal sortere stationslisten.

• Sorteret efter Multiplex: List stationerne i grupper i henhold til stationen Multiplex.
• Sorteret Alfanumerisk: Lister stationerne i alfanumerisk orden.

Auto Select: Vælg "5: Auto Select" for at vælge imellem "Instant Play" og "Wait for Select". Instant Play: Enheden vil spille DAB+ service automatisk uden at vente på "select" knappen eller skifte til ny tjeneste ved rotere den midterste knap.

Wait for Select: Enheden vil vente på at der bliver trykket på "select" knappen før den starter med at spille en ny tjeneste vist på listen.

Prune: Vælg "6:Prune" for at fjerne stationer i listen som ikke længere er til rådighed.

Factory reset: Vælg "7:Factory Reset" for at sætte systemet tilbage til de originale indstillinger, når du tænder første gang.

Version: Vælg "8:Version" for at vise software versionsnummer.

Driftsspænding rækkevide: 7-18V

Audio Output:

SNR:65dB

Audio Output level: 650mV

Dimensioner:

Hovedkontrolenhed: W88.5 H56 D26mm

Omskifterboks: W68 H28 D60mm

Vægt:

Hovedkontrolenhed: 100g

Skærmstørrelse:

L62mm x W17mm

Tilbehør:

3.5mm AUX kabel x1

3M dobbeltklæbende tape

Strømstik x1

Hovedkontrolkabel x1

Beteningsvejledning x1

8 Installations vejledning

- Ved brug af FM sender

1) Fjern din bilradio
2) Fjern den originale bilantenneforbindelse fra bilradioen
3) Stil til 0V når der tilsluttes til passiv antenne eller 12V når der tilsluttes til 12V aktiv antenne.
4) Tilslut FM sender output kabel på omskifterboksen til antenne input på bilradioen.
5) Tilslut original bilantenne til omskifterboksen
6) Tilslut DC Power, ACC og GND til omskifterboksen
7) Tilslut hovedkabel fra hovedenheden til omskifterboksen

8) Fix DAB antenne hunstik på omskifterboksen og tilslut DAB antenne.

10) Indstil bilradio FM frekvens i henhold til at teste system funktionen.

8 Installations vejledning

- Ved brug af AUX

1) Fjern din bilradio
2) Tilslut AUX OUT på omskifterboksen til AUX in på bilradioen.
3) Stil til 0V når der tilsluttes til passiv antenne eller 12V når der tilsluttes til 12V aktiv antenne
4) Tilslut original bilantenne til omskifterboksen
5) Tilslut DC Power, ACC og GND til omskifterboksen
6) Tilslut hovedkabel fra hovedenheden til omskifterboksen

7) Tilslut DAB antenne til hovedenheden

9) Skift bil radio til AUX modus for at vælge audio fra DAB+
