BRUGSANVISNING 24-797 Biltema

Læs brugsanvisningen omhyggeligt igennem, og gem den til fremtidigt brug.

ADVArSel!

Inden monteringen/tilslutningen påbegyndes, skal du koble batterikablet fra bilbatteriets minuspol (-) for at undgå eventuelle kortslutninger i el-systemet under arbejdet. Subwooferen bør monteres/tilsluttes af en person, der har grundlæggende kendskab til bilelektronik. Fejlagtig tilslutning kan beskadige produktet og/eller køretøjet. Kontroller, at køretøjets elektronik fungerer som den skal, både før og efter monteringen/tilslutningen.

TIISluTNING:

12 V DC

negativ (-) jord

• Træk kablerne på forhånd, og test subwooferens funktion, inden den endelige tilslutning sker.
• Kontroller derefter, at boring og kabeltrækning kan ske på en sikker måde, så den ikke negativt påvirker mekaniske eller elektriske komponenter på køretøjet.

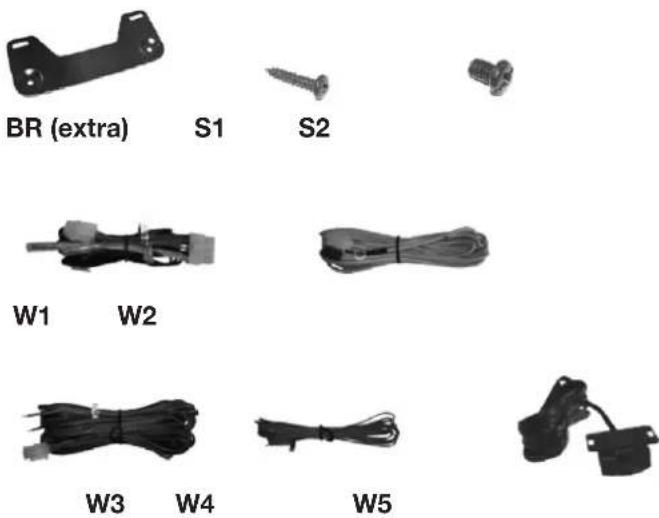

• Fastmonter subwooferen et sikkert sted på bilens chassis med de medfølgende skiver (BR) og skruer (S1/S2). Den må f.eks. ikke bevæge sig ved en kraftig opbremsning.
• Ved montering under forsædet skal du kontrollere, at stolens bevægelse ikke forhindres.
• Subwooferen må ikke udsættes for overdreven varme eller fugt.
• Sørg for, at vand eller andre væsker ikke kommer ind i subwooferen.
• Sørg for, at der ikke kommer små genstande ind i subwooferen.

TILKOBLING

• Følg omhyggeligt monterings- og tilslutnings-instruktionerne for at sikre det bedste slutresultat efter afsluttet montering/tilslutning.
• Adskil kabeltrækningen for højttalere og strøm for at undgå forstyrrelser.
• Alle kabler og tilslutninger skal isoleres omhyggeligt med el-tape og om muligt fastgøres med isolerede kabelsko.
• Inden en defekt sikring udskiftes, skal du kontrollere og sikre, at der ikke er kortslutning ved nogen af tilslutningerne.
• Anvend kun en 15 A sikring.

JUSTERINGER

• Indstil alle knapper i den midterste stilling.
• Spil musik, og juster forstærkningen og frekvensen for at opnå optimal lydgengivelse i bilen.
• Indstil fasen (PHASE 0°/180°) for den bedste bas-gengivelse.

FEJLFINDING

"Ingen lyd"

• Kontroller, at kablingen "W1" er tilsluttet korrekt.
• Kontroller, at alle tilslutninger er korrekte.
• Kontroller, at der ikke er afbrydelser eller findes kortslutninger.
• Kontroller, at jordingen er korrekt.
• Kontroller, og udskift om nødvendigt en defekt sikring.

"Unormalt forvrænget lyd"

• Kontroller, at der anvendes den korrekte højttalerpolaritet.
• Juster forstærkningen (GAIN min/max) til et lavere niveau.
• Juster fasen (PHASE 0^ / 180^ ).
• Juster stereoanlæggets balancekontrol til "0" eller midterstillingen.

SIKKER BILK∅RSEL

For at sikre en så sikker bilkørsel som muligt for fører, passagerer og medtrafikanter skal du altid bruge et hensynsfuldt lydniveau for ikke at blive distraheret under kørslen.

EKSTERNT FJERNSTYRINGSTILBEH∅R

Anvendes til fjernstyring af subwooferen via kabling fra forstærkeren.

TEKNISKE SPECIFIKATIONER

Højttalertype .... Kompakt subwooferenhed
Design og materiale ..... Tæt, støbt aluminiumslegering
Mærkeeffekt 90 W (RMS)
Maks. effekt...... 180 W
Driftsspænding .... 14,4 V (10,5\~16 V)
Strømforbrug 15 A (maks.)
Frekvensområde ...... 30\~150 Hz
Fase 0°, 180°
Signal/støjforhold ...... 100 dB
Følsomhed (1 % forvr.) .. 100 mV (lavniveauindgang/RCA) 1,8 V (højniveauindgang/ højttalerkabel)

Mål 349 x 239 x 70 mm

Vægt 4 kg

BILTEMA

Art. 24-797
