BRUGSANVISNING SWR-1022D ALPINE

Haut-parleur d'extrêmes graves à double bobine 15 po (4 Ω)+(4 Ω)

SWR-1522D

Haut-parleur d'extrêmes graves à double bobine 15 po (2Ω)+(2Ω)

SWR-1242D

Haut-parleur d'extrêmes graves à double bobine 12 po (4Ω)+(4Ω)

SWR-1222D

Haut-parleur d'extrêmes graves à double bobine 12 po (2Ω)+(2Ω)

SWR-1042D

Haut-parleur d'extrêmes graves à double bobine 10 po (4 Ω)+(4 Ω)

SWR-1022D

Haut-parleur d'extrêmes graves à double bobine 10 po (2Ω)+(2Ω)

ALPINE

DUAL 4.0 TYPE-B APPLICATION DIAGRAMS

SWR-1042D/SWR-1242D/SWR-1542D

SCHÉMAS D'APPLICATION - TYPE-R, DOUBLE BOBINE, 4 Ω

Example 1 One Amplifier and One Subwoofer

Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves

Example 2 One Amplifier and One Subwoofer

Exemple 2 1 amplificateur et 1 h.-p. d'extrêmes graves

Example 3 Two Amplifiers and One Subwoofer

Exemple 3 2 amplificateurs et 1 h.-p. d'extrêmes graves

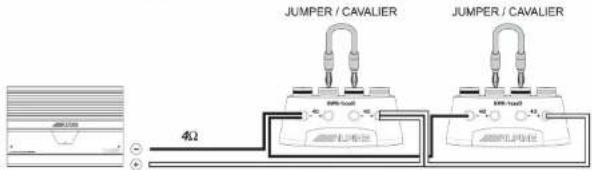

Exemple 4 1 amplificateur et 2 h.-p. d'extrêmes graves

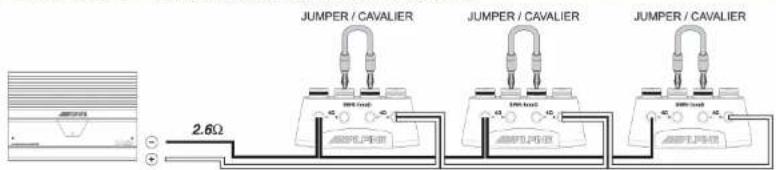

Exemple 5 1 amplificateur et 3 h.-p. d'extrêmes graves

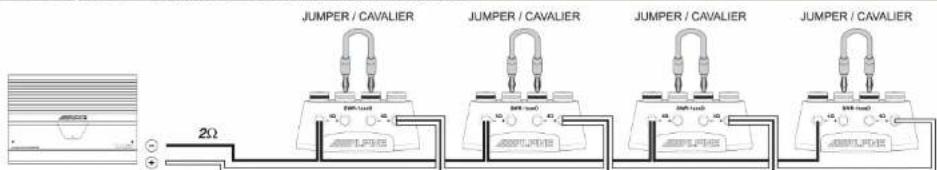

Exemple 6 amplificateur et 4 h.-p. d'extrêmes graves

TYPE-R WIRING WORKSHEET

CÂBLAGE POUR TYPE-R

ALPINE

DUAL 2.0 TYPE-R APPLICATION DIAGRAMS

SWR-1022D/SWR-1222D/SWR-1522D

SCHÉMAS D'APPLICATION - TYPE-R, DOUBLE BOBINE, 2 Ω

Example 1 One Amplifier and One Subwoofer

Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves

JUMPER / CAVALIER

①
4
Ω
-
-
-
-
-
2 : x^ ( x) = 10 mm - 1.
→
图
(1)
0
(1)
3
1
[Non-Text]
[Non-Text]

Exemple 3 2 amplificateurs et 2 h.-p. d'extrêmes graves

Example 2 One Amplifier and One Subwoofer

Exemple 2 1 amplificateur et 1 h.-p. d'extrêmes graves

JUMPER / CAVALIER

二
10
2
[NO TEXT]
-
-
-
[NO TEXT]
-
□
C

Attention : lire le manuel de l'amplificateur pour la connexion à 1Ω.

Exemple 4 1 amplificateur et 2 h.-p. d'extrêmes graves

1 ①
二
45
40
1
[NO TEXT]
(No text)
3
OM
DEP
A
AVA 30
LIE
1
1
L
Jou
1
(1)

Exemple 5 8 amplificateurs et 4 h.-p. d'extrêmes graves - schéma de compétition

JUMPER / CAVALIER
① ④
-
20
□
[Non-Text]
0-
[Non-Text]
1
图
[Non-Text]
[Non-Text]
10
1

Caractéristiques et spécifications Caractéristiques
Features
Taille
Puissance admissible (efficace/de crête)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de pièce polaire
	Configuration
Bâti	Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité	Conception
Enceinte
Profondeur de montage

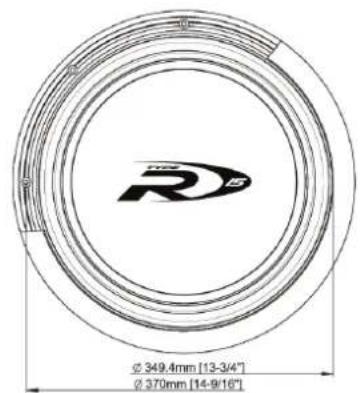

Diamètre de montage - montage avant
Déplacement - montage avant**
Volume ajouté - montage inversé**
Types d'enceintes recommandés
Volume d'enceinte close (brut)
Enceinte close optimale	Dimensions extérieures
	Volume intérieur brut
	Volume intérieur net***
	F_2 , Qtc
Volume d'enceinte à évent (brut)
Enceinte à évent optimale	Dimensions extérieures
	Volume intérieur brut
	Aire de l'évent (dimensions)
	Longueur de l'évent
	Déplacement de l'évent
	Volume intérieur net ( V_0 )***
	F_2 , crête, F_1
Paramètres électromécaniques#
Impédance nominale
Réponse en fréquence
Sensibilité (NPA @ 1 W / 1 m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1 kHz / 20 kHz
Résonance à l'air libre (Fs)
Raideur équivalente (Vas)
Q mécanique (Qms)
Q électrique (Qes)
Q total (Qts)
Déplacement linéaire [(Hvc-Hag)/2)], un sens (Xmax)
Déplacement linéaire magnétique, un sens (Xmag)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

Type-R
SWR-1022D	SWR-1042D	SWR-1222D	SWR-1242D	SWR-1522D	SWR-1542D
10"	10"	12"	12"	15"	15"
500W/1500W	500W/1500W	500W/1500W	500W/1500W	750W/2000W	750W/2000W
200W-500W	200W-500W	200W-500W	200W-500W	400W-750W	400W-750W
24Hz-600Hz	26Hz-600Hz	23Hz-500Hz	25Hz-500Hz	18Hz-400Hz	20Hz-400Hz
Pâte renforcée de Kevlar
2 pièces parabolique
Santoprene ^MD injecté
Multibourrelets à amplitude élevée
Nomex ^MD
Centreur double progressif Nomex ^MD
Fil résistant jusqu'à 180°C sur forme d'aluminium à sillon hélicoïdal
4 couches, double bobine
Courbe complexe (brevet n° 6,639,993)
Bobine à dissipateur thermique à ventilation radiale et gestion du flux d'air (brevet en instance)
Cast Aluminum
Bâti à transfert thermique et ventilation périmétrique (brevet en instance)
Un côté
Solide, calibre 8, à pression avec boftier, cavalier à fiche banane
Intégrés au centreur, couche renforcée (brevet n° 6,810,988)
Joint d'étanchéité couvre-vis
172 mm (6.8 po)	172 mm (6.8 po)	195 mm (7.7 po)	195 mm (7.7 po)	234 mm (9.2 po)	234 mm (9.2 po)
231 mm (9.1 po)	231 mm (9.1 po)	275 mm (10.9 po)	275 mm (10.9 po)	349 mm (13.8 po)	349 mm (13.8 po)
0.050 pi ^3	0.050 pi ^3	0.071 pi ^3	0.071 pi ^3	0.123 pi ^3	0.123 pi ^3
0.055 pi ^3	0.055 pi ^3	0.085 pi ^3	0.085 pi ^3	0.160 pi ^3	0.160 pi ^3
close, évent, passe-bande
0.5-0.8 pi ^3	0.5-0.8 pi ^3	0.7-1.0 pi ^3	0.7-1.0 pi ^3	1.3-2.5 pi ^3	1.3-2.5 pi ^3
11.5 po x 11.5 po x 12.75 po	11.5 po x 11.5 po x 12.75 po	13 po x 13 po x 12.5 po	13 po x 13 po x 12.5 po	16.5 po x 16.5 po x 15 po	16.5 po x 16.5 po x 15 po
0.65 pi ^3	0.65 pi ^3	0.85 pi ^3	0.85 pi ^3	1.75 pi ^3	1.75 pi ^3
0.6 pi ^3	0.6 pi ^3	0.78 pi ^3	0.78 pi ^3	1.625 pi ^3	1.625 pi ^3
49Hz, 0.65	48Hz, 0.69	51Hz, 0.67	49Hz, 0.7	43Hz, 0.64	44Hz, 0.65
0.6-1.25 pi ^3	0.6-1.25 pi ^3	0.75-1.75 pi ^3	0.75-1.75 pi ^3	1.5-3.0 pi ^3	1.5-3.0 pi ^3
12.5 po x 14.5 po x 17.25 po	12.5 po x 14.5 po x 17.25 po	16 po x 13.5 po x 16.5 po	16 po x 13.5 po x 16.5 po	19.5 po x 16.5 po x 20 po	19.5 po x 16.5 po x 20 po
1.3 pi ^3	1.3 pi ^3	1.7 pi ^3	1.7 pi ^3	2.9 pi ^3	2.9 pi ^3
11 in ^2 (11 po x 1 po)	11 in ^2 (11 po x 1 po)	15 in ^2 (12 po x 1.25 po)	15 in ^2 (12 po x 1.25 po)	22.5 in ^2 (15 po x 1.5 po)	22.5 in ^2 (15 po x 1.5 po)
22 in.	22 in.	22.75 in.	22.75 in.	27 in.	27 in.
0.237 pi ^3	0.237 pi ^3	0.305 pi ^3	0.305 pi ^3	0.51 pi ^3	0.51 pi ^3
1 pi ^3	1 pi ^3	1.3 pi ^3	1.3 pi ^3	2.25 pi ^3	2.25 pi ^3
30 Hz, 2.8 dB, 35 Hz	30 Hz, 3.5 dB, 36 Hz	33 Hz, 2 dB, 36 Hz	33 Hz, 2.5 dB, 36 Hz	27 Hz, 2.7 dB, 30 Hz	29 Hz, 2.4 dB, 30 Hz
2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω
24 - 800Hz	26 - 800Hz	23 - 500Hz	25 - 500Hz	18 - 400Hz	20 - 400Hz
83 dB	83 dB	85 dB	85 dB	87 dB	87 dB
1.85Ω+1.85Ω	3.7Ω+3.7Ω	1.85Ω+1.85Ω	3.7Ω+3.7Ω	1.6Ω+1.6Ω	3.45Ω+3.45Ω
2.48mH / 1.06mH	3.94mH / 1.63mH	2.35mH / 1.01mH	3.71mH / 1.67mH	2.53mH / 0.99mH	4.17mH / 1.64mH
31Hz	33Hz	28Hz	29Hz	22Hz	23Hz
20L (0.71 pi ^3 )	20L (0.71 pi ^3 )	45L (1.6 pi ^3 )	45L (1.6 pi ^3 )	100L (3.53 pi ^3 )	100L (3.53 pi ^3 )
8.67	7.92	8.25	7.89	8.57	7.71
0.53	0.57	0.44	0.50	0.43	0.48
0.50	0.53	0.42	0.47	0.41	0.45
18.1 mm	18.2 mm	18.1 mm	18.2 mm	20.7mm	20.5 mm
19.6 mm	19.6 mm	19.4 mm	19.4 mm	21.4 mm	21.5 mm
60 mm	60 mm	65 mm	65 mm	70 mm	70 mm
10 mm	10 mm	10 mm	10 mm	10 mm	10 mm
46.1 mm	46.4 mm	46.1 mm	46.4 mm	51.3 mm	51.0 mm
332 cm ^2	332 cm ^2	480 cm ^2	480 cm ^2	775 cm ^2	775 cm ^2
50 mm (2 po)	50 mm (2 po)	50 mm (2 po)	50 mm (2 po)	65 mm (2.6 po)	65 mm (2.6 po)
85 oz	85 oz	109 oz	109 oz	155 oz	155 oz

Notes:
Remarque : Les spécifications peuvent changer sans préavis.

Paramètres T/S mesurés/calculés avec bobines reliées en série, après rodage.

* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves.
** Panneau de 0,75 po (19 mm) dépaisseur, ouverture correspondant environ au diamètre intérieur du joint d'étanchéité.
