BRUGSANVISNING Digita VGA

På de følgende sider beskrives betingelserne og omfanget af VGA Danmarks reklamationsforpligtigelse.

Har du spørgsmål, bedes du rette henvendelse til den forhandler, du har købt køretøjet hos eller på nedenstående adresse:

VGA Danmark

Stensgårdvej 1

5500 Middefart

Tlf. 63 41 69 69

VGA Danmark gør særligt opmærksom på, at der på de følgende sider er indeholdt visse betingelser og begrænsninger i de garanti- og reklamationsregler, der i øvrigt er gældende vedrørende forbrugerkøb.

Køretøjs ID

Stelnummer

Type/farve

Registreringsnr.

Salgsdato

reK1aMatIonSret

VGA Danmark giver 2 års reklamationsret i henhold til gældende dansk lov. Såfremt du, som bruger/ejer, skulle blive opmærksom på materiale- og/eller fabrikationsfejl, skal du straks meddele dette til den butik, hvor du har købt dit køretøj eller til VGA Danmark. Videre brug af køretøjet skal straks ophøre, indtil en evt. fejl og/eller mangel er fundet og udbedret/repareret. Følgeskader, som skyldes fortsat brug er ikke omfattet af reklamationsretten. Reklamation skal ske ved, at du tager kontakt til den butik, hvor du har købt dit køretøj eller til VGA Danmark på telefon [phone]. Der vil så blive lavet en aftale med dig om, hvornår du kan få efterset køretøjet. Udbedring af en fejl og/eller mangel ved en berettiget reklamation, sker for VGA Danmark's regning, således at du som kunde bliver holdt skadesløs for både materialeforbrug og arbejdsløn. Udbedringer sker i henhold til de for enhver tid gældende tekniske krav. Udskiftede dele forbliver VGA Danmark's ejendom. Reklamationsretten på køretøjet forlænges ikke, selv om der indenfor 24 måneder efter salgsdato repa- res/udskiftes dele som reklamation. VGA Danmark afgør i alle tilfælde om behov for afhjælpning af fejl og/eller mangler kan ske straks, eller om køretøjet senere skal indleveres på værkstedet.

VGA Danmark er dog forpligtet til at opfylde krav eller tilbud om afhjælpning indenfor rimelig tid. Viser det sig, at der ikke kan påvises nogen fejl og/eller mangel på køretøjet ud fra fejlbeskrivelsen, vil du blive faktureret for den tid, der er gået til at søge fejlen verificeret, med 450,- kr. i timen inkl. moms (forbehold for prisstigninger i timeløn). Skulle fejlen være opstået pga. betjeningsfejl,händteringsfejl,modifikationer, ikke overholdte serviceintervaller, hærværk, misbrug, erhvervsmæssig brug, udlejning eller lignende, er den ikke omfattet af reklamationsretten. VGA Danmark opfordrer dig til at undersøge køretøjet grundigt før reklamation, for at du, som kunde, undgår unødige omkostninger ved en reklamation, som ikke dækkes af VGA Danmark. Ved en reklamation skal du sørge for at give en så grundig og fyldestgørende beskrivelse af evt. fejl og/eller mangler som muligt. Ved enhver reklamation skal instruktionsbog/servicebog forevises.

BeGrænSnInGer I reKlaMatIonSretten Reklamationsretten dækker ikke fejl på scootere, som har været udsat for trafikuheld, er blevet ombygget eller ændret. VGA Danmark gør herunder særligt opmærksom på, at dersom der udføres ændringer og/eller dele (de)monteres, som resulterer i en forøgelse af maksimum hastigheden og/eller forøgelse af motorens ydeevne, vil dette medføre at eventuelle reklamationer ikke vil være omfattet af reklamationsretten på scooteren. Tilsvarende gør sig gældende, dersom der monteres ikke-originale reservedele eller monteres reservedele, der ikke er af tilsvarende godkendt fabrikat og kvalitet som de originale reservedele, som f.eks. cylinder, stempel, udstødning m.v. (listen er ikke udtømmende) på scooteren. Reklamationsretten dækker ikke almindelig slidtage og forringelse forårsaget ved brug af køretøjet og dækker ikke for slid på kobling, variomaticdele (kilerem, variomaticruller og variomatichus), tændrør, pærer, dæk, slanger, bremsebelægninger, kabler, batteri, sikringer, filtre, kontakter og alle gummidele (undtaget oliepakninger). Reklamationsretten omfatter ikke følgeskader forårsaget af ukorrekt brug af scooteren eller manglende eller for sent udførelse af modifikationer/reparationer/service foreskrevet fra fabrikant eller importørs side, eller begrænset støj eller vibrationer, som ikke har nogen indflydelse på sikker kørsel på køretøjet.

at scooteren bruges normalt og vedligeholdes i overensstemmelse med den udleverede service- og instruktionsbog,
at eventuelle plomberinger ikke er brudt, scooteren ikke har været udsat for overlast,
at der kun bruges originale VGA reservedele, eller reservedele af tilsvarende godkendt fabrikat og kvalitet,
at de i service- og instruktionsbogen foreskrevne kontrol-, service- og reparationsarbejder er gennemført rettidigt og fagmæssigt korrekt af et af VGA Danmark godkendt *værksted/mekaniker,
at reparationer/ændringer anbefalet af VGA Danmark er foretaget, at scooteren ikke anvendes til udlejning,
at scooteren ikke bruges til konkurrence- eller racerkørsel,
at scooteren ikke har været udsat for trafikuheld, og
at der ikke foretages konstruktive ændringer på scooteren, som resulterer i en forøgelse af maximum hastigheden og/eller forøgelse af motorens ydeevne.
*Liste over godkendte værksteder/mekanikere fås på tilf. 63 41 69 99

UNDeRsKRiFteR

Reklamationsretten for nærværende scooter bekræftes hermed:

Undertegnede køber har læst og accepteret reklamationsbetingelserne, og herunder begrænsningerne, der er anført i denne bog.

Dato og købers underskrift

Käre Kunde

Tak fordi du valgte et af vores køretøjer. Før du tager dit nye køretøj i brug, anbefaler vi, at du læser denne vejledning grundigt igennem.

Denne vejledning er at betragte som en del af køretøjet og skal derfor altid følge dette.

Vi forbeholder os retten til at ændre tekniske specifikationer uden forudgående varsel.

Der tages forbehold for trykfejl.

Har du spørgsmål, bedes du rette henvendelse til den forhandler, du har købt køretøjet hos eller på nedenstående adresse:

VGA Danmark

Stensgårdvej 1

5500 Middefart

Vi ønsker dig god fornøjelse.

VIGtIGe InforMatIoner

Læs vejledningen grundigt igennem.

Vær især opmærksom på følgende symboler:

BeMÄRK:

Symbolet indikerer, at der er tale om speciel information om køretøjets funktioner og vedligeholdelse. Det er vigtigt at følge disse instruktioner, da ukorrekt håndtering kan bevirke at din sikkerhed er udsat eller at eventuelle fremtidige reklamationer vil kunne blive afvist.

• BRUGER

Dette køretøj er beregnet til en person.

Der ma ikke sidde nogen bagpå.

• BAGAGE

Overskrid aldrig køretøjets max. vægt der er angivet i skemaet under tekniske data.

• K∅R KUN PÅ VEJEN

Køretøjet må kun anvendes på offentlige veje.

IndHold

1. Almen information 8

1.1 Før den første tur 8
1.2 Andring af køretøjet 8
1.3 Vigtige numre på køretøjet.... 8

2. Oversigt 9

3. Betjening 10

3.1 Instrumentpanel 10

3.1.1 Speedometer 10

3.1.2 Kilometertæller 10

3.1.3 Olielampe adversel ..... 10

3.1.4 Indikator for blinklys....10

3.1.5 Indikator for fjernlys.... 10

3.2 Tændingslås.... 11

3.3 Styrläs 11

3.3.1 Låse.... 11

3.3.2 Låse op 11

3.4 Startknap.... 12
3.5 Lyskontakt 12
3.6 Nærlys/fjernlys 12
3.7 Hornkontakt....12
3.8 Blinklyskontakt 12
3.9 Hjelmboks 13

4. Start of motor 13

5.3 Bremse og kurvekørsel.... 15
5.4 Korrekt nedbremsning 15
5.5 Kørsel i vådt føre 15

6. Sådan stopper du motoren 15

6.1 Parkering.... 15

7. Før du kører 16

7.1 Brændstof / olie.... 16
7.2 Styrløj 16
7.3 Bremser....16

7.3.1 Tromlebremse 16
7.3.2 Skivebremse 17

7.4 Stoplys 17
7.5 Blinklys 17
7.6 Dæk 17
7.7 Støddæmpere.... 17
7.8 For- og baglys 17
7.9 Horn 18
7.10 Speedometer 18
7.11 Spejle.... 18

8.1 Luftfilter / vedligehold og udskiftning. . . 18

8.2 Gearolie / transmissionsolie skift ..... 18

8.3 Påfyldning af bremsevæske (skivebremse)....19

8.4 Tændrør 19

8.4.1 Rengøring.... 19
8.4.2 Justering....19
8.4.3 Specifikationer for tændrør ..... 19

8.5 Batteri 20
8.6 Sikring....20
8.7 Udskiftning of pærer 21
3.7.1 Blinklys for og bag. 21
3.7.2 Bag- og stoplys 21
8.7.3 Forlygte 21
8 Justering af kørelys 21

9. Opbevaring 22

10. Startproblemer 22

10. Tekniske data 23

11. Vedligeholdelse og serviceeftersyn....24

1. alMen InforMatIon

1.1 F∅R DEN F∅RSTE TUR

For at opnå optimal sikkerhed i forbindelse med betjening af køretøjet, beder vi dig læse denne vejledning grundigt igennem.

• Bemærk at fotos og illustrationer kan afvige fra netop din model.
• Køretøjet er designet til brug i almindelig trafik til én person.
• Kontroller venligst køretøjet inden du kører.
• Stop altid motoren när du påfylder brændstof.

- Start aldrig køretøjet i et lukket rum som f.eks. en garage. Udstødningsgassen er livfarlig at indände.

- For at bibeholde den fulde reklamationsret og for at du kan have fornøjelse af køretøjet mange år frem, er det vigtigt at overholde alle serviceeftersyn. Sørg ligeledes for at holde køretøjet rengjort og følg instruktionerne for alment vedligehold. Det anbefales, at man jævnligt rengør køretøjet samt forebygger korrosion på metaldele. Vær særligt opmærksom på saltangreb/korrosion på stel, forgaffel, motorblok, udstødning og fælge. Disse bør jævnligt behandles med f.eks. voks, korrosionsolie eller vaseline.

1.2 AENDRINGER AF K∅RET∅JET

Ændringer i motor eller andre dele, som kan give højere hastighed og ydeevne, er forbudt ved lov.

Vi henviser til, at sådanne ændringer medfører bortfald af reklamationretten og forsikringsdækningen, da forsikringsselskaberne udtrykkeligt forbyder tekniske ændringer, der forøger motorens ydeevne.

Overtrædelser kan medføre straf ved domstolene og eventuel inddragelse af førebeviset.

Ved uautoriserede indgreb bortfalder reklamationsretten.

eKstRAUDstYR

- Ekstra elektrisk udstyr, som f.eks. lygter, radio m.m. kan tappe batteriet for strøm.

1.3 VIGTIGE NUMRE PÅ K∅RET∅JET

Kodenumrene er:

Stelnummer 1 – Motornummer

2

Vi anbefaler at man opbevarer disse numre på et sikkert sted.

i BeMARK

at ændringer i motor- og stelnummer er strafbart.

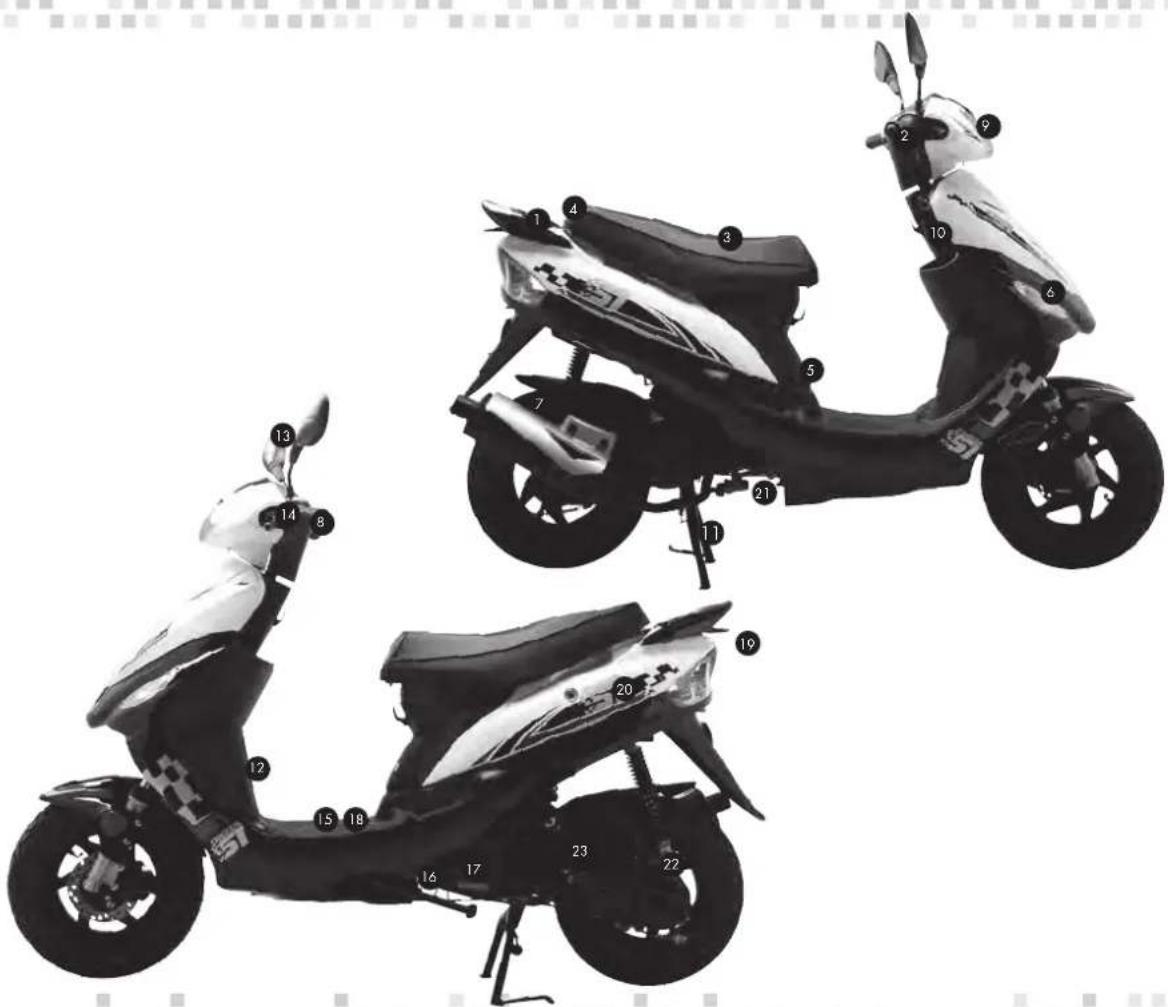

2. oVerSIGt

1 SPOILER
2 FoRBReMseGReB
3 OPBEVARINGSRUM
4 BeNZiNtANK/D&Ksel
5 olietANK
BlinkIYs
7 UDST∅DNINGSR∅R
BliNK|YsKoNtAKt
9 FoRlYGte
10 TÄNDINGSLÅS
11 HOVEDST∅TTEBEN
12 steINUMMeR
13 SPEJL
14 BAGBReMseGReB
15 BAtteRi
16 SIDEST∅TTEBEN
17 IUFtFilteR
18 siKRiNG
19 BAG- OG STOPLYS
20 SÄDELÅS
21 TYPEPLADE
22 MotoRNUMMeR
23 KICKSTARTERPEDAL

• Hastigheden er angivet i km/t.

3.1.2 KiloMeteRtAlleR

- Angiver i kilometer, den distance køretøjet har tilbagelagt. Sorte tal med hvid baggrund angiver distance i 100 meter.

3.1.3 OLIELAMPE

• Indikerer at der mangler 2-taktsolie.
• Hvis lampen lyser, skal der straks fyldes 2-takts olie på beholderen.
• Efter påfyldning skal olielampen slukke, när tændingsläsen drejes på „ON”.

3.1.4 iNDiKAtoR FoR BliNKIYs

• Når blinklyset benyttes, blinker indikatorlampen grønt.
  Husk at slå blink fra efter endt svingning.
• Tændingsläsen skal stå på „ON“ for at denne funktion virker

3.1.5 INDIKATOR FOR FJERNLYS

- Når fjernlys er aktiveret, lyser indikatoren. Scooteren skal være startet og lyset tændt, for at denne funktion virker.

3.1.6 BENZINMÅLER

• Indikerer mængden af benzin i benzintanken (tændingsnøglen skal stå i "ON" position).
• Hvis nålen peger i det røde område, er der ca. 1,5-2,5 liter tilbage i tanken.

3.2 TÄNDINGSLÅS

• Strømmen er afbrudt og motoren kan ikke startes.
• Du kan fjerne nøglen fra tændingslåsen.

• Strømmen til motoren er slået til og motoren kan startes.
  • Du kan ikke fjerne nøglen.

[NO TEXT]

• Strømmen er slået fra.
• Styret er låst og du kan fjerne nøglen til tændingsläsen.

- For at undgå tyveri bør styret låses, när køretøjet parkeres.

3.3.1 LÅSE

• Drej styret helt til yderste venstre position.
  Tryk ned på nøglen, og drej nøglen mod urets retning.

3.3.2 LÅSE OP

- Drej nøglen med uret for at låse op.

- Efter du har låst styret, bør du dreje styret mod højre for at kontrollere, at det er låst korrekt.

③

- Aktiver en af bremseklingerne og tryk på knappen for at aktivere selvstarteren.

3.5 IYsKoNtAKt

oFF!

- Der er afbryderkontakt på sidestøttebenet, som bevirker, at scooteren ikke kan køre eller starte, når sidestøttebenet er slået ud.

- Positions-, bag- og instrumentlys er tændt.

NÆRIYs ≡0

- I denne position er kørelyset tændt

i BeMÄRK

• Vær opmærksom på at lyset er justeret korrekt.

3.6 NÆRLYS/FJERNLYS

- Nederste position er nærlys. Øverste position er fjernlys. Brug kun fjernlys når der ikke er risiko for at du generer andre i trafikken.

3.7

HoRNK6NtAKt

- Drej tændingsnøglen i "ON" position. Aktiver horn ved tryk på kontakten

3.8

BLINKLYSKONTAKT

Aktiver kontakten til henholdsvis højre eller venstre.

Højre. Bruges ved højresving.

i BeMÄRK

• Blinklyset slukker ikke automatisk.
  Husk derfor at slukke blinklyskontakten ved at trykke i midten.
• Står tændingsnøglen i „OFF“, virker blinklysene ikke.

3.9 HJELMBOKS

• Maximal bagagevægt er 3 kg.
• På grund af varme fra motoren bør boksen ikke bruges til opbevaringaf let antændelige
• Ved brug af højtryksrenser til rengøring af køretøjet, kan der trænge vand ind i hjelmboksen.

4. Start af Motor

i BeMARK

- Start aldrig motoren i lukkede rum. Udstødningsgassen er livsfarlig at indände.

4.1 stARt MeD selVstARteR

- Drej nøglen i position „ON“

• Aktiver for- eller bagbremsen.
• Start motoren ved tryk på startknappen. Der skal IKKE gives gas samtidigt.

i BEMARK

• Slip startknappen, så snart motoren er startet.
• Når motoren er startet, må startknappen IKKE aktiveres.
• Der er afbryderkontakt på sidestøttebenet, som bevirker, at scooteren ikke kan køre eller starte, när sidestøttebenet er slået ud.

• Tryk ikke mere end 4 sekunder på startknappen ad gangen.
• Har køretøjet stået stille i en længere periode kan det være svært at starte. Drej gashåndtaget 1/8-1/4 og forsøg at starte med kickstarteren før man forsøger med den elektriske selvstarter.

i BEMARK

- Der er afbryderkontakt på sidestøttebenet, som bevirker, at scooteren ikke kan køre eller starte, när sidestøttebenet er slået ud.

4.2 stARt MeD KiCKstARteR\*

* Tændingsnøglen i position „ON“
- Træd på kickstarterpedalen med et kontant tryk. Der skal IKKE gives gas samtidig.
- Efter start anbringes kickstarterpedalen i den oprindelige position.

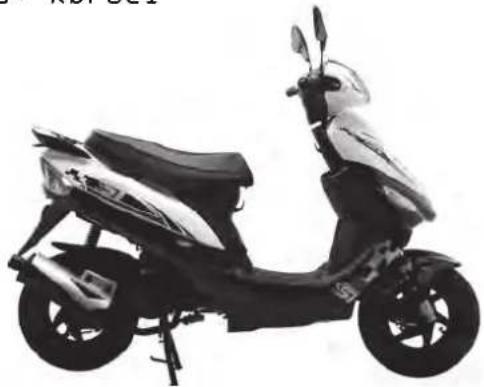

5. KørSel

• Slip evt. bremserne.
  • Giv langsomt gas. Køretøjet vil nu bevæge sig fremad.

i BeMÄRK

- Ved for hurtig gasgivning kan køretøjet være svært at styre. Vær derfor altid forsigtig, når der gives gas.

5.1 START K∅RSEL

• Brug evt. blinklys for at vise øvrige trafikanter at du starter.
• Se efter om der er fri bane inden du starter - også bagved.

5.2 FARtReGUleRiNG

- Hastigheden stiger, när gashåndtaget drejes mod uret.

5.2.2 IANGsoMMeRe

- Hastigheden falder, när gashändtaget drejes med uret.

5.3 BREMSE OG KURVEK∅RSEL

• Brems altid ned INDEN sving. Hvis du bremser og svinger samtidigt, er der fare for udskridning.
  • Giv aldrig pludseligt gas
  • Giv aldrig gas samtidig med nedbremsning.

5.4 KoRReKt NeDBReMsNiNG

• Undgå pludselige opbremsninger.
• Drej gashåndtaget i yderste tomgangs position mod kørselsretningen. Aktiver for- og bagbremse samtidigt.
• Start nedbremsningen ved at aktivere bremsegrebene forsigtigt og og trykket i takt med at farten falder.

i BeMÄRK

- Er kørebanen våd, vil bremselængden være øget betydeligt i forhold til en tør vejbane. Kør derfor langsommere i vådt føre og påbegynd nedbremsningen tidligere.

6. SÄdan StoPPer du Motoren

- Drej tændingsnøglen til „OFF“ position.

i BeMARK

- Drej ALDRIG tændingsnøglen til „OFF“ position mens du kører. Det kan ødelægge det elektriske system og forårsage en ulykke.

6.1 PARKERING

• Ved parkering skal du sikre dig, at underlaget er jævnt og fast så støttebenet ikke synker i, hvorved køretøjet kan vælte.
• Stå på venstre side af køretøjet. Tag fat med venstre hånd på venstre håndtag på styret. Med højre hånd tages fat i håndtaget ved sædet. Træd støttebenet ned og træk køretøjet tilbage med højre hånd.
• For at forhindre tyveri bør køretøjet låses og nøglen fjernes.

7. før du Kører

• For at forebygge uheld, bør du inspicere køretøjet før du starter.
• Hvis du opdager defekter eller unormale ting, skal du henvende dig til din forhandler.

7.1 BRANDstoF/olie

• Når nålen i benzinmåleren nærmer sig det røde felt, er der ca. 1,5-2,5 liter tilbage i tanken.
• Sluk altid motoren ved påfyldning af brændstof.
• Fjern nøglen fra tændingslåsen og sæt den i tankdækslet. Drej nøglen med uret og fjern dækslet.
  • Pas på ikke at overfylde tanken.

ViGtiGt

- Hver gang du fylder benzin på, skal du kontrollere oliestanden. Efterfyld om nødvendigt. Motoren risikerer at brænde sammen, hvis du kører uden 2-taktsolie.

ANBEFALET 2-TAKTSOLIE: SPECIFICATIONER API TC/JASO FC/ISO-L-EGD

- 2-takts olietanken er placeret under sædet.

- I vinterhalvåret (fra 1/10 til 1/4 - og når temperaturen er under 5 grader) skal der tilsættes karburatorsprit i benzinen. For korrekt blandingsforhold læses på karburatorsprittens etiket.

7.2 STYRT∅J

• Tjek at alle greb og håndtag fungerer normalt.
• Tjek om styret uden besvær kan drejes fra side til side.
• Lyt efter unormale lyde.
• Hvis du opdager defekter eller andre unormale ting, skal du rette henvendelse til din forhandler.

7.3 BReMseR

7.3.1 tRoMleBReMse - BAG

- Sørg for at bremsen er justeret korrekt. Frigangen på bremsegrebet er normalt mellem 1-2 cm.

i BeMÄRK

- Kontrollér altid frigang på både for- og bagbremse. Foretag om nødvendigt justering.

JUSTERING AF BAGBREMSE

i BeMÄRK:

FOR∅G FRIGANG = DREJ JUSTERM∅TRIKKEN MOD URET REDUCER FRIGANG = DREJ JUSTERM∅TRIKKEN MED URET

• Efter justering af bremsen skal du sikre dig, at kablet og justerings-skruen sidder korrekt. Ellers kan frigangen ændre sig mens du kører.
• Tag en kort prøvetur for at sikre, at bremserne fungerer med den forventede effekt.

7.3.2 sKiVeBReMse

BReMseVÆsKe

• Normal væskestand er mellem „Lower“ og „Upper“.
• Nærmer væskestanden sig "Lower"-mærket bør man kontrollere bremseklodserne.

- Hvis bremseklodserne ikke er slidte, kan der være tale om en lækage, hvor bremsevæsken løber ud.

OBS: DETTE SKAL UNDERSOGES AF DIN FORHANDLER, DA DET ELLERS KAN GÅ UD OVER DIN SIKKERHED

7.4 STOPLYS

• Drei tændingsnøglen til „ON“.
• Aktiver henholdsvis for- og bagbremse en ad gangen.
• Tjek at stoplyset fungerer, när bremsen aktiveres.

7.5 BlinKIYs

• Drei tændingsnøglen til „ON“
• Aktiver blinklyskontakten til både højre og venstre.
  • Tjek at blinklysene fungerer.

• Tjek at trykket er normalt.
- Se efter om der er fremmedlegmer i dækket.
- Hvis dækket har lidt skade eller er slidt, skal det skiftes med det samme.
- Når dæktrykket kontrolleres skal dækket være afkølet til normal temperatur.
- Hovedårsagen til at dæk ødelægges, er som regel forkert dæktryk. Et forkert dæktryk kan også være årsag til en dårlig retningstabilitet og styring.
- Ved for højt tryk kan der være risiko for, at dækket sprænger.

NoRMAlt DÆKtRYK

FORHJUL 2,0 BAR

BAGHJUL 2,0 BAR

7.7 ST∅DDÄMPER

• Læg vægten på køretøjet og tryk det hurtigt op og ned. Når du stopper trykket skal køretøjet falde hurtig til ro.
• Tjek at støddæmperne ikke er utætte.

BeMÄRK

- Opdager du defekter eller andet unormalt, skal du rette henvendelse til din forhandler.

7.8 FoR- oG BAGIYs

• Start køretøjet.
• Aktiver lyskontakten og tjek at den fungerer og at lyset tændes.
• Se efter skade og om lygterne trænger til rengøring.

7.9 HoRN

- Drej tændingsnøglen til „ON“. Tryk på hornkontakten for at konstatere om hornet giver lyd.

7.10 SPEEDOMETER

- Skal give udslag så snart køretøjet bevæger sig fremad.

7.11 SPEJLE

- Justér spejlene mens du sidder på sædet. Tjek for evt. skader.

8. PerIodISK efterSYn

Regelmæssig og rigtig vedligeholdelse af dit køretøj er vigtig, da det vil forlænge dit køretøjs levetid og spare dig for økonomiske irritationer. Vores værksteder tilbyder professionelle eftersyn af dit køretøj. Derfor bør du altid lade dit køretøj servicere hos os.

DIT K∅RET∅J SKAL TIL KONTROL:

1. gang efter 1.000 km kørsel eller senest 3 mdr. efter købssdato,
2. gang ved 3.000 km kørsel eller senest 6 mdr. efter købsdato og derefter for hver 3.000 km eller senest 6 mdr. efter forrige serviceeftersyn.

I alle tilfælde er det først kommende interval, der gælder.

• Har køretøjet ikke været brugt i længere tid, er det også nødvendigt med et eftersyn.
• Vær opmærksom på at første eftersyn skal foretages inden 1000 km eller 3 måneder.

8.1 IUFtFilteR

- Fjern skruerne i luftfiltret. - Luftfiltret er lavet af en skumgummitype mættet med olie. Rens skumgummiet med rensevæske og mæt igen filtret med luftfilterolie. Det samme skal gøres med et helt nyt filter.

i BeMÄRK

• Skidt og støv i luftfiltret er hovedårsagen til, at motoren taber kraft og bruger mere brændstof.
• Hvis luftfiltret ikke er monteret korrekt, kan skidt og støv suges med ind i motoren, hvilket kan medføre skade.
• Undgå at få vand i luftfiltret ved vask. Køretøjet kan få startproblemer efterfølgende!

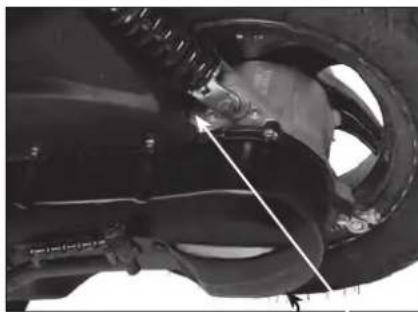

8.2 GeARolie

• Brug kun olie med specifikationer som beskrevet i vedligeholdelsesskemaet.
• Kapaciteten er 110 ml.
• Fjern aftapnings- og påfyldnings-skruerne og lad alt olie løbe ud. Olien løber nemmere, hvis motoren er varm.
• Monter aftapningsskruen igen med en ny pakning.
• Fyld ny gearolie på og monter påfyldningsskruen.

i BeMARK

- Kører du ofte under nedenstående forhold skal du skifte din gearolie oftere.

• kørsel på grusvej
• kørsel over korte afstande
• kørsel i koldt og vådt vejr

- Vær særlig opmærksom på at aftapningsskruen er tæt og fastspændt korrekt. Tjek efter 50 km.

• Fjern dæksel på bremsevæskebeholderen.
• Efterfyld med bremsevæske til væskestanden er mellem
  „Lower" og „Upper".
• Brug kun bremsevæske med DOT-4 specifikation.
  • Monter dækslerne igen.

Inspektionsrude

i BeMARK

• Brug kun bremsevæske med den rette specifikation. Ved brug af forkert bremsevæske kan pakninger m.v. tage skade.
• Mix aldrig flere forskellige slags bremsevæsker, da det kan forårsage bremsesvigt.
• Sørg for at holde vand ude af bremsesystemet. Hvis der trænger vand ind, vil det sænke bremsevæskens kogepunkt, hvilket kan medføre nedsat bremseevne eller -svigt.
• Bremsevæske må ikke komme i kontakt med malede dele eller overflader af plastik, da væsken opløser disse. Spilder du, skal du straks rengøre.

8.4 TÄNDR∅R

- Et for stort gab mellem elektroderne, koksaflejring eller nedbrudte elektroder kan resultere i en gnist, der ikke er kraftig nok.

8.4.1 ReNsNiNG

- Rens tændrøret med en speciel tændrørsbørste eller en stålbørste.

8.4.2 JUSTERING

- Normalafstanden mellem elektroderne er 0,7 - 0,8 mm. Juster ved hjælp af søgerblade.

8.4.3 SPECIFICATION

• Motoren er varm et stykke tid efter den er slukket.
  Vær derfor opmærksom inden du rører ved tændrøret.
• Skru først tændrøret i med fingrene.
  Spænd fast med en tændrørs-nøgle.
• Forsøg ALDRIG at starte motoren, hvis tændrøret ikke sidder fastspændt i motoren. Det kan forårsage brand.

8.5 BAtteRi

- Denne serie af køretøjer benytter vedligeholdelsesfrie batterier, der kun må lades med en impulslader, som er beregnet til opladning af denne type batterier.

i BeMARK

• Åben under ingen omstændigheder selve batteriet.
• Batteriet kan ved f.eks opladning udskille brandfarlige dampe. Vær derfor ekstra forsigtig.
• Bruges køretøjet ikke i en længere periode, kan batteriet selvaflade. For at bevare strøm på batteriet bør det oplades og opbevares et køligt sted. Lader man batteriet sidde på køretøjet, kan man med fordel demontere batteriets stelforbindelse.

8.6 siKRiNG\*

*Sikringen sidder under läget ved batteriet

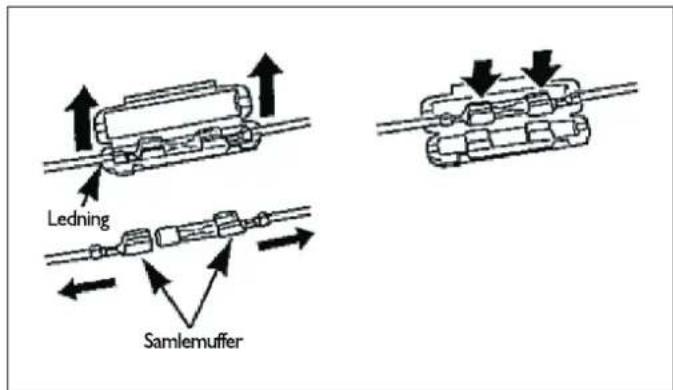

DeMoNteRiNG

• Sikringen sidder uder låget ved batteriet
• Åben sikringsholderen fra hinanden og fjern sikringen fra holderen.
• Hvis forbindelsen mellem sikring og holder er dårlig, vil sikringen sprænge pga. varmeudviklingen.

MoNteRiNG

• Sæt sikringen i holderen og luk holderen på plads.
• Træk forsigtigt i sikringsdelene for at sikre, at sikringen sidder ordentligt.

i BeMARK

• Brug kun en sikring med de rigtige specifikationer.
• Brug af forkert type sikring kan forårsage brand i ledningerne.

8.7 UDSKIFTNING AF PÆRER

8.7.1 BliNKIYs

- Fjern blinklysglasset forsigtigt og skift påren.

8.7.2 BAG- OG STOPLYS

- Fjern baglygteglasset. Tryk pæren ind og drej den forsigtigt. Monteres i omvendt rækkefølge

8.7.3 FoRIYGte

- Afmontér frontkåben.

• Løsn soklen.

- Tag pæren ud.

- Saml i omvendt rækkefølge.

i BeMÄRK

• Ved udskiftning af elektriske dele, skal tændingsnøglen altid stå i position „OFF“.
• Rør ikke ved pærerne med fedtede fingre.
• Plastikdele er ekstra särbare, när de er kolde.

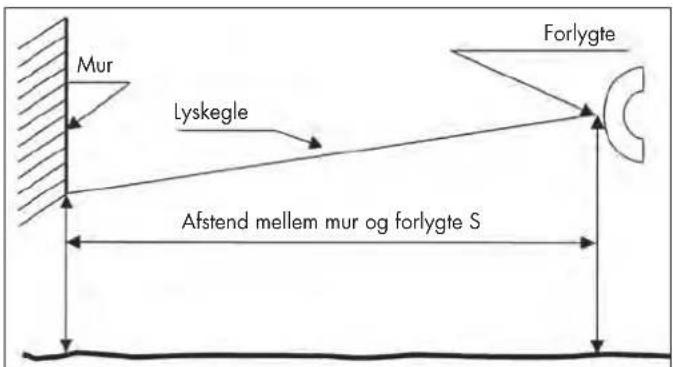

8.8 JUSTERING AF K∅RELYS

• Kørelyset justeres på justeringsskruen.
• Ved at dreje på skruen kan lyset justeres op eller ned.
• Det bedste resultat opnås ved, at justere lyset, mens føreren sidder på køretøjet.
• Den korrekte justering er: e (e = H - h) for nærlys 1%. Dvs. at lyskeglen skal falde 1 cm pr. meter.

i BeMARK

- En korrekt lygtejustering er vigtig, for at få optimal udnyttelse af lyset, uden samtidig at genere medtrafikanterne. Kan du ikke selv justere lyset, bør du kontakte din forhandler.

9. oPBeVarInG

Opbevaring i kortere perioder (mindre end 14 dage) Stil altid dit køretøj på et køligt, tørt sted. Beskyt det eventuelt mod støv ved hjælp af et dække.

i BeMARK

Stil altid dit køretøj i et velventileret rum. Ellers kan vand og fugt forår- sage rust. Undgå derfor også fugtige kældre.

LANGTIDSOPBEVARING (14 DAGE+)

Hvis køretøjet ikke skal bruges i flere måneder, bør du gøre følgende:

1. Følg instruktionerne for rengøring af køretøjet.
2. Dræn benzin ud af karburatoren ved at løsne skruen i bunden af karburatoren.
3. Fyld benzintanken helt op og tilsæt eventuelt benzinadditiv for at undgå rust i tanken.
4. For at beskytte mod skader på cylinder/stempel bør du foretage dig følgende:
   a. Fjern tændrørshætten og tændrøret.
   b. Hæld en teskefuld motorolie ned i hullet i topstykket, hvor tændrøret var monteret.
   c. Sæt det løse tændrør i tændrørshætten og læg det på topstykket, således at det har stelforbindelse. Det er meget vigtigt, at der er god stelforbindelse for at undgå gnistdannelser og dermed brand.
   d. Turn motoren flere gange ved hjælp af kickstarteren. (Cylindervæggene bliver beklædt med en olie-film).

e. Fjern tændrøret fra tændrørshætten og monter tændrøret i topstykket.
f. Monter tændrørshætten på tændrøret.
5. Smør alle kabler og bevægelige dele ved håndtag, samt central- og siddestøttebenet.
6. Tjek dæktrykket og placer køretøjet på centralstøttebenet. Læg en klods under scooteren, så begge hjul ikke rører jorden. Alternativt bør du flytte hjulene hver måned for at undgå, at dækkene bliver misformede.
7. Put en plastikpose hen over lydpotteudgangen for at undgå, at der kommer fugt ind i lydpotten.
8. Fjern batteriet og oplad det fuldt. Opbevar det et tørt og køligt sted og oplad det en gang om måneden. Opbevar ikke batteriet et meget koldt eller varmt sted (mindre en 0°C eller mere end 30°C).
Reparer køretøjet hvis nødvendigt, inden du stiller køretøjet væk i en længere periode.
• Tjek brændstof.
• Tjek tændrøret.
- Prøv at starte med kickstarter.
- Kan du stadig ikke starte køretøjet, skal du kontakte din forhandler.

BeMÄRK:

10. StartProBleMer

11.teKnISKe data

BesKRiVelse VGA DiGitA
Længde x bredde x højde (mm) 1690 X 645 X	1135
Akselafstand (mm) 1220
Sædehøjde (mm) 760
Vægt (kg) 83
Sædepladser 1
Motor type	Luftkølet, 1 cylinder, 2-takts motor med katalysator
Slagvolume 49,2 ccm
Boring x slaglængde 40,0x39,2
Startersystem Kick/Elektrisk
Transmission Variomatic/kilerem
Parkeringslys 12V 5W
Bag- og stoplys 12V 21/5W
Tændingssystem C.D.I.
Batteri 4 Ah
Benzintank/olietank kapacitet (I) 5,5
Dæktryk	For: 2,0 bar / Bag: 2,0 bar
Dæk FOR	3.50 -10
Dæk BAG	3.50 -10
Støddæmper FOR	hydraulisk teleskop
Støddæmper BAG	hydraulisk støddæmper
Bremser FOR	skivebremse
Bremser BAG	tromlebremse
Tændrør, gab	0,7–0,8 mm
Tændrør, type	NGK BPR7HS
Sikring	10 A
Forlygte	12V, 35/35W
Blinklys	12V 10W
Blinklys, indikatorlampe	12V, 1,7W

seRViCeeFteRsYN

Alle serviceeftersyn udføres i henhold til serviceplanen i denne bog.

og at de udføres af en autoriseret VGA forhandler.

Hvis serviceintervallerne ikke overholdes med en margen på + 10 procent, så er de ikke rettidigt overholdt

Alle eftersyn udføres for ejers regning.

FACts oM VeDliGeHolDelse ReGelMA&siG VeDliGeHolDelse eR ViGtiG

Vi opfordrer dig indtrængende til at beskytte din nye VGA scooter ved at følge serviceplanen i servicehæftet. Regelmæssig vedligeholdelse sikrer dig:

• Bedst muligt brændstoføkonomi
  • Lang levetid for scooteren
• Sikkerhed
• Driftsikkerhed
  • Fuld reklamationsret
  • Overholdelse af færdselslovens krav

HVoR sKAl DiN VGA sCoteR til seRViCe?

Lad altid din VGA scooter servicere hos VGA forhandleren. Din VGA forhandler har investeret betydelige beløb i VGA specialværktøj og serviceudstyr. Det gør arbejdet bedre og billigere. Forhandleren fører også journal over din scooter, denne journal er gavnlig, hvis du nogensinde skulle få brug for reklamationsretten.

Din VGA scooter skal serviceres med følgende intervaller:

1. gang efter 1.000 km kørsel eller senest 3 mdr. efter købssdato,
2. gang ved 3.000 km kørsel eller senest 6 mdr. efter købsdato, og derefter for hver 3.000 km eller senest 6 mdr. efter forrige serviceeftersyn.
   I alle tilfælde er det først kommende interval, der gælder.

F∅LGENDE PUNKTER KONTROLLERES / JUSTERES / SM∅RES UNDER KLARG∅RING

• Dæktryk
- Foraksel
- Bolte til caliper
- Forgaffel
- Justerbolt for bagbremse
- Bagbremse
• Hjullejer
- Bremseslange
• Bremsevæske stand
• Værktøj
• Nær- og fjernlys
- Blinklys
- Baglys
- Stoplys
- Horn
- Kontrollamper
- Kabler
- Karburator

F∅LGENDE PUNKTER KONTROLLERES / JUSTERES / SM∅RES VED 1000 KM. / 3 MÅNEDER FRA LEVERING

• Lys

- Kontrollamper / instrumenter

- Horn

• Bremsevæske stand

• Dæktryk

• Hjul

• Hjullejer

- Forgaffel

- Bagstøddæmper

- Oliespild / øvrige lækager

- Oliebeholder

- Efterspænding af bolte

- Spejle

• Sæde

- Prøvekørsel

- Konstruktive ændringer

* =Gearolie skiftes ved 1000, 6000 & 12000 km. service

*** = Tændrør skiftes for hver 3000 km.

TILLÆGSARBEJDER VED 3000 KM / 6 MÅNEDER FRA LEVERING

• Bremser for og bag
• Kilerem
  • Variomaticruller skiftes
• Luftfilter kontrolleres / renses

TILLÆGSARBEJDER VED 6000 KM / 12 MÅNEDER FRA LEVERING

• Kilerem skiftes
• Bremser for og bag
  • Variomatic rengøres
• Variomaticruller skiftes
• Luftfilter kontrolleres / renses

TILLÆGSARBEJDER VED 9000 KM / 18 MÅNEDER FRA LEVERING

• Bremser for og bag
• Kilerem
• Variomaticruller skiftes
• Luftfilter kontrolleres / renses

TILLÆGSARBEJDER VED 12000 KM / 24 MÅNEDER FRA LEVERING

• Kilerem skiftes
• Bremser for og bag
• Variomatic rengøres
  • Variomaticruller skiftes
• Luftfilter kontrolleres / renses
  • Bremsevæske skiftes

SERVICE INDEN 1000 KM / 3 MDR. FRA LEVERING

Stempel Stempel

Kilometertæller . . . :

Bemærkninger . . . :

Forhandlers underskrift ____

SERVICE INDEN 3000 KM / 6 MDR. FRA LEVERING

Kilometertæller . . . :

Bemærkninger ... :

Forhandlers underskrift ____

SERVICE INDEN 6000 KM / 12 MDR. FRA LEVERING

Stempel Stempel

Kilometertæller . . . :

Bemærkninger ... :

Forhandlers underskrift

SERVICE INDEN 9000 KM / 18 MDR. FRA LEVERING

Kilometertæller . . . :

Bemærkninger . . . :

Forhandlers underskrift

SERVICE INDEN 12.000 KM / 24 MDR. FRA LEVERING

Stempel Stempel

Kilometertæller . . . :

Bemærkninger . . . :

Forhandlers underskrift ____

SERVICE INDEN 15.000 KM / 30 MDR. FRA LEVERING

Kilometertæller . . . :

Bemærkninger ... :

Forhandlers underskrift ____

SERVICE INDEN 18.000 KM / 36 MDR. FRA LEVERING

Stempel Stempel

Kilometertæller . . . :

Bemærkninger ... :

Forhandlers underskrift

SERVICE INDEN 21.000 KM / 42 MDR. FRA LEVERING

Kilometertæller . . . :

Bemærkninger . . . :

Forhandlers underskrift

SERVICE INDEN 24.000 KM / 48 MDR. FRA LEVERING

Stempel Stempel

Kilometertæller . . . :

Bemærkninger . . . :

Forhandlers underskrift ____

SERVICE INDEN 27.000 KM / 54 MDR. FRA LEVERING

Kilometertæller . . . :

Bemærkninger ... :

Forhandlers underskrift ____

SERVICE INDEN 30.000 KM / 60 MDR. FRA LEVERING

Stempel

Kilometertæller . . . :

Bemærkninger ... :

Forhandlers underskrift

SERVICE VED MERE END 30.000 KM ELLER 60 MÅNEDER
