BRUGSANVISNING 62402 Trixie

Stückliste/Part List

Kleintierstall/Small Animal Hutch Art. Nr. 8tem 62403

Art.-Nrl. Item 02-402

Pos.	Beschreibung Description		Maße Measurement	Anzahl Quantity	Art.-Nr. Item
1	Vorderteil inkl. Tür, oben/unten Front parts with door, top/bottom			1015 × 445 × 25 mm 2 62402-10
2	Seitenteil, links Side panel, left			1075 × 565 × 35 mm 1 62402-30
3	Seitenteil, rechts Side panel, right			1075 × 565 × 35 mm 1 62402-31
4	Rückwand, oben Back wall, top			1085 × 505 × 30 mm 1 62402-20
5	Rückwand, unten Back wall, bottom			1085 × 425 × 25 mm 1 62402-21
6	Dach, inkl. Scharniere Roof, including hinges			1160 × 650 × 40 mm 1 62402-50
7	Hintere Bodenplatte Rear hatch			1010 × 180 × 33 mm 1	6235:31
8	Rampe Ramp			890 × 150 × 20 mm	1 62402-41
9	Trennwand, oben Upper partition			535 × 430 × 8 mm	1 62402-32
10	Trennwand, unten Lower partition			535 × 430 × 8 mm	1 62402-33
11	Ausziehbare Bodenwanne, oben Drawer with plastic inlay, top			1010 × 383 × 50 mm 1 62402-40
12	Ausziehbare Bodenwanne, unten Drawer with plastic inlay, bottom			1010 × 565 × 30 mm	1 62402-43

Pos.	Beschreibung Description			Größe Size	Anzahl Quantity	Art.-Nr. Item
A Countersunk screw	Senkkopfschraube			φ 3,8 × 60 mm	8+1	6240-60
B Countersunk screw	Senkkopfschraube			φ 3,8 × 30 mm	15+1
C Countersunk screw	Senkkopfschraube			φ 3 × 16 mm	2+1
D Faingband, rechts Check strap, right			us 8 Schrauben E 28 cm			6235-60
			s 8 screws E
E Lenshead screw	Linsenkopfschraube			φ 3,8 × 16 mm	8+1
F	Metallfixierung für RampeMetal fixation for ramp		plus 1 Schraube G plus 1 screw G	214 × 30 × 30 mm	1	6240-60
G	Linsenkopfschraube mit Mutter Lenshead screw with nut			M4 × 35 mm	1+1
H Verschlussriegel Locking bolt			is je 1 Schraube B w B for each	7 cm	2	6235-56
J Lock heart-shaped				φ 5,5 cm	1	6235-51

Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich) Other parts already assembled (spare parts separately available)

Beschreibung Description		Größe Size	Anzahl Quantity	Art.-Nr. Item
Scharnier, schmal, für kleine Tür Hinge, farrow, for small door		3,8 cm	2	6235-70
Scharnier, für Tür oder Dach Hinge, for door or roof		5 cm	8	6235-72
Scharnier, für Dach Hinge, for roof		7,6 cm	2	6235-74

⑥ Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.trixie.de.
© Please find instructions in French and Italian under the corresponding item number at www.trixie.de.
⑤ Vous trouverez les informations détaillées en français et en italien à chaque référence d'article, sur notre site www.trixie.fr.
① Le istruzioni in italiano e francese sono disponibili selezionando il codice dell'articolo sul nostro sito www.trixie.it.

261113

TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.trixie.de

81860

TRIXIE

Aufbauanleitung/Assembling Instruction

Kleintierstall/Small Animal Hutch

Art.-Nr./Item62402

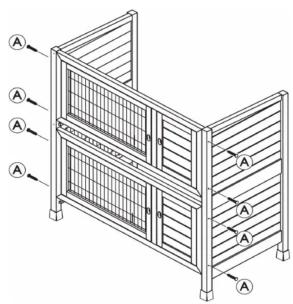

(D) Verschrauben Sie das linke und rechte Seitenteil (2/3) mit dem oberen und unteren Vorderteil (1). (GB) Screw the left and right side panel (2/3) with the upper and lower front parts (1).

1.

D Befestigen Sie den herzförmigen Riegel (J) am oberen Teil der Rückwand (4). Die Metallfixierung für die Rampe (F) muss an die untere Kante der unteren Rückwand (5) geschraubt werden.
⑥ Fix the heart-shaped lock (J) to the upper part of the back panel (4). The metal fixation of the ramp (F) has to be fixed to the lower edge of the back panel (5).

2.3.

(D) Verschrauben Sie nun die beiden Teile der Rückwand (4/5) mit den Seitenteilen (2/3) und befestigen Sie das Dach (6).
GB Screw both back walls (4/5) with the side panels (2/3) and fix the roof (6).

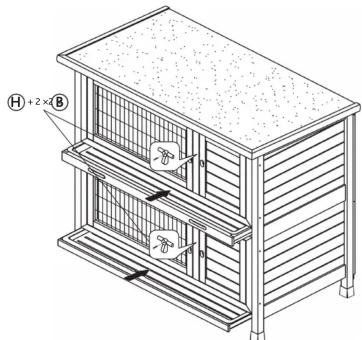

⑭ Schrauben Sie die Verschlussriegel (H) zwischen die Türen. Abschließend schieben Sie die obere und die untere ausziehbare Bodenwanne (11/12) ein.
⑧ Screw the locking bolts (H) between the doors. Insert the upper and lower drawer with plastic inlay (11/12).

① Wenn Sie den Stall mit getrennten Ebenen nutzen möchten, entfernen Sie bitte die Rampe und schließen Sie die Bodenluke.
GB To get two separate floors remove the ramp and close the hatch.
