BRUGSANVISNING 44-268 Biltema

Du må gerne selv udskifte eludstyr som ledninger, fatninger og stik i flytbare brugsgenstande og vægstikkontakter samt fast installerede strømafbrydere, hvis du er sikker på, hvordan du skal gøre. Forkert montering kan medføre livsfare og risiko for brand.

Kun autoriserede installatører må installere nye installationer eller udbygge eksisterende installationer (montere faste el-materialer på vægge og loft) samt udskifte fast el-materiel i våde rum, f.eks. badeværelser eller udendørs.

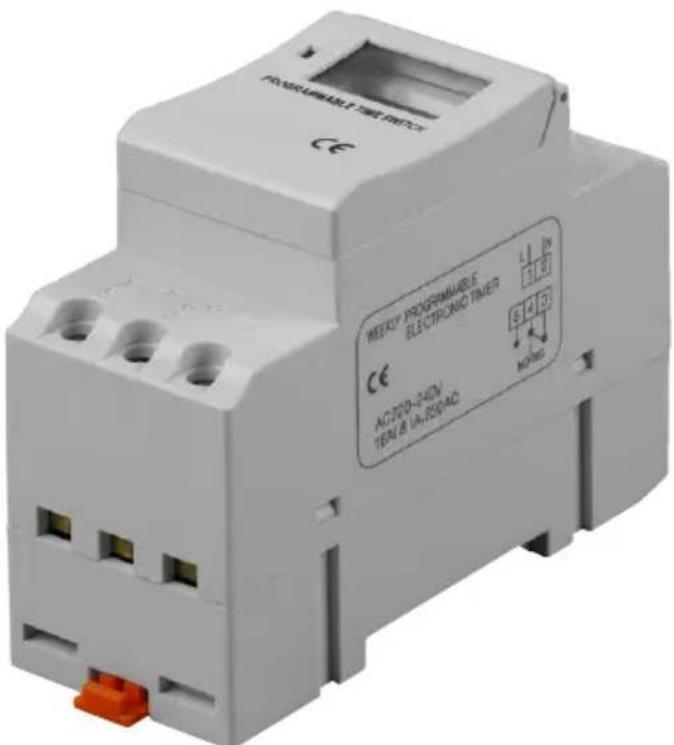

• Digitalt elektronisk tænd/sluk-ur, programmerbart til uge og døgn.
• Til montering på DIN-skinne.
  • Moderne CMOS-elektronik og kvartsur.
• Avanceret forudindstilling en uge ad gan-gen.
  • Display viser time/minut samt ON/AUTO/OFF.

TEKNISKE DATA

Spændingsområde: .. 180-264 V\~ (50-60 Hz)

Antal til-/frakoblinger: . 8 til, 8 fra

Korteste tidsinterval:...1 minut

Nøjagtighed:....1 minut

Batteritid/-backup: ... 150 timer

Antal kredse: ..... 1

Belastningsevne: ..... 250 V\~, 16 A

... resistiv belastning

250 V\~, 8 A

induktiv belastning

Kapslingsklasse: .... IP20

Antal moduler: ..... 2

Display: ..... LCD

Effektforbrug: ..... 5 VA

Mål: 36 x 66 x 82 mm (bxdxh)

MÅL TILSLUTNINGER / Net

1. Når tænd/sluk-uret skal anvendes første gang, skal det sluttes til nettet, så batteriet lades op. Ladetid: 6 timer. Når batteriet er ladet op, skal man trykke på RESET.

2. Når tænd/sluk-uret anvendes første gang, er det indstillet til 24-timers format. Hvis du vil ændre til 12-timers format, skal du holde knappen med "ursymbolet" inde i mindst 5 sekunder. Så vises AM på displayet. Hvis du vil skifte tilbage til 24-timers format, skal du holde "symbol-knappen" inde i mindst 5 sekunder.

3. Programming

a) Tryk på knappen P. Første tilkobling.

b*) Tryk på D+. Vælg ugedage (hvis tiderne er de samme alle dage, skal du springe over dette trin).

c) Tryk på H+ / M+. Indstil timer og minutter.

d) Tryk på knappen P. Første frakobling.

e) Tryk på D+. Vælg ugedage (hvis tiderne er de samme alle dage, skal du springe over dette trin).

f) Tryk på H+ / M+. Indstil timer og minutter.

g) Gentag trin b-f. Indstil til-/frakobling num-mer 2 til 8.**

h) Tryk på knappen med "ursymbolet". Programmeringen afsluttes.

Hvis du vil slette indstillinger, skal du trykke på MANUAL. Så vises --,-- i displayet for at bekræfte sletningen. Tryk nu på MANUAL én gang til for at returnere til den tidligere indstilling.

* Der er 10 forskellige måder at vælge dag på: 1 man/ 2 tir/ 3 ons/ 4 tor/ 5 fre/ 6 lør/ 7 søn/ 8 man tir ons tor fre/ 9 lør søn/ 10 hele ugen.

** hvis der ikke kræves 8 tidsindstillinger, skal man trykke på knappen med "ursymbolet" for at afslutte.

1. Indstilling af uret

a) Hold knappen med "ursymbolet" og D+ inde samtidig, indtil den rette dato vises. b) Hold knappen med "ursymbolet" og H+ inde samtidig, indtil det rigtige timetal vises.

c) Hold knappen med "ursymbolet" og M+ inde samtidig, indtil det rigtigte minuttal vises.

d) Tryk på MANUAL for at vise AUTO ON eller AUTO OFF. (Hvis tænd/sluk-uret ved det indstillede klokkeslæt er programmeret til at være TIL, skal man vælge AUTO ON. Hvis det skal være FRÅN, skal man vælge AUTO OFF).

1. Hvis tænd/sluk-uret skal være TIL (ON) eller FRA (OFF) hele tiden, skal man trykke på MANUAL, indtil ON eller OFF vises.
