BRUGSANVISNING 280 Exerfit

EXERFIT

BRUKSANVISNING

for

Exerfit 280

(SM370RM)

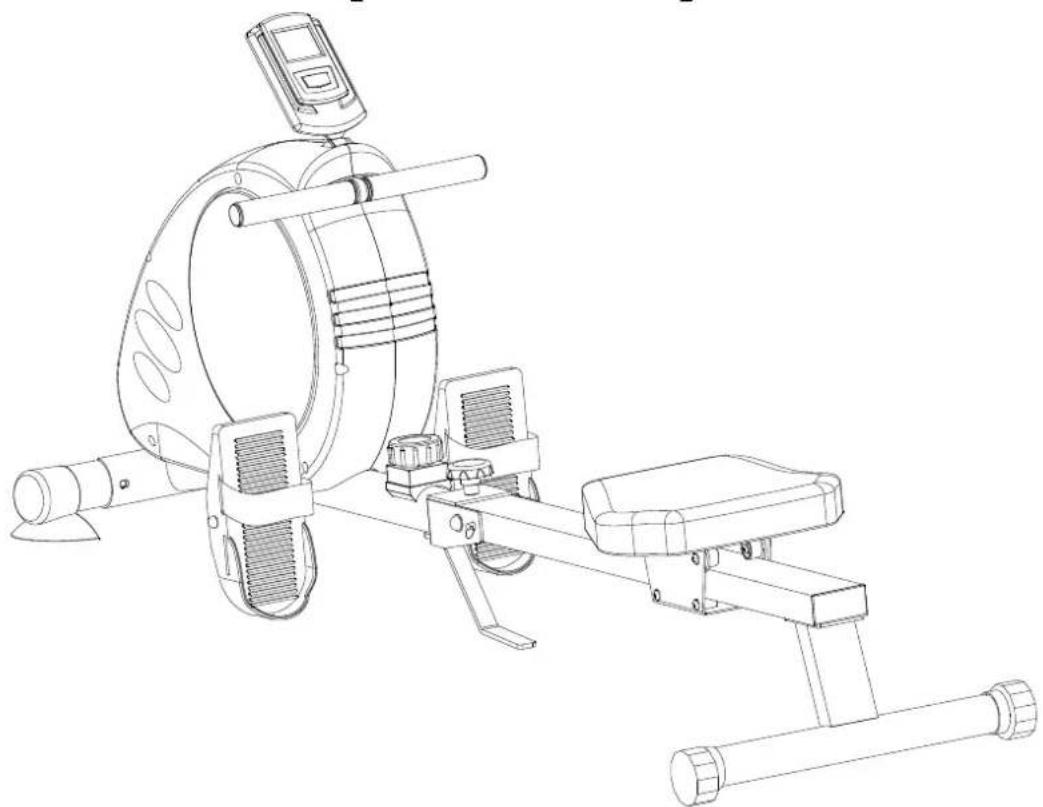

Line drawing of a stationary exercise machine with rotating wheel and side-mounted legs (no text or symbols)

BUILT FOR HEALTH

INNEHÅLL

SM 370RM LISTA ÖVER DELAR....4

MONTERINGSTILLBEHÖR....6

MONTERINGSANVISNINGAR....7

BRUKSANVISNING....9

SPECIFICATION....9

VIKTIGT BETRÄFFANDE SERVICE....10

BESTÄLLNING AV RESERVDELAR....10

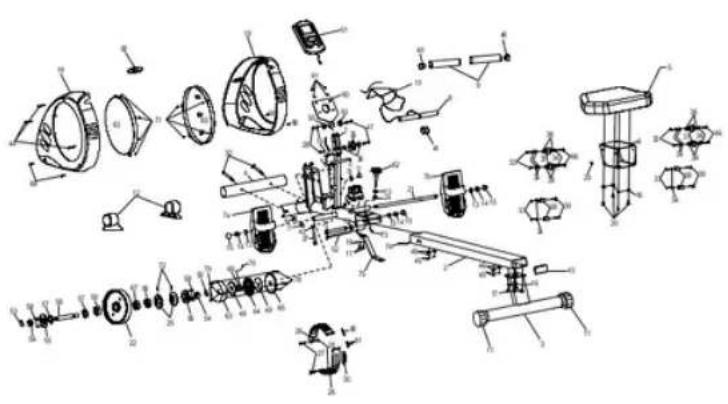

SM 370RM LISTA ÖVER DELAR

NR.	DELENS NAMN	SPECIFICATION	ANT.	NR.	DELENS NAMN	SPECIFICATION	ANT.
1	HUVUDRAM		1	42	MUTTER	M8	1
2	RÖRLIG SKENA	40*80*2,0*1000	1	43	STÄNGHÄTTA	40*80	1
3	BAKRE STABILISATOR		1	44	SKRUV	5*30	3
4	FRÄMRE STABILISATOR		1	45	SKRUV	6*12	4
5	SÄTE		1	46	DYNA		4
6	RÖRLIG PLATTA		1	47	SKRUV	8*40	2
7a	PEDAL	V	1	48	STÄNGPLUGG	∅12,7	2
7b	PEDAL	H	1	49	DÄMPARPLATTA	80*15,5*0.5	2
8	STYRSTÄNG	§ 25,4*1,5*350	1	50	STÄNGPLUGG		2
9	SKUMGUMMIGREPP	§ 25,4*3*170	2	51	DATOR	BC-81293	1
10	REP		1	52	BULT		1
11	BAKRE STÄNGHÄTTA	HJULHÄTTA ∅60	2	53	C-KLÄMMA	S15	2
12	FRÄMRE STÄNGHÄTTA	∅60	2	54	LAGER	6002Z	2
13	BRICKA	∅13*∅26	5	55	STÖDPLATTA FÖR LAGER		2
14	NYLONMUTTER	1/2"	3	56	AXEL	∅17*151	1
15	MUTTER		3	57	PLASTBRICKA	§ 17*26*2	2
16	BRICKA	∅8*∅19*1,5	12	58	SKRUV	5*12	6
17	SKRUV	M8*15	6	59	LAGER	6203Z	2
18	SKYDD (V)		1	60	PANEL		1
19	SKYDD (H)		1	61	SKRUV	5*10	4
20	SKRUV	M8*20	4	62	RATT		1
21	AXEL		1	63	FJÄDERBOX	∅97*22,5	1
22	BALANSHJUL		1	64	FJÄDER		1
23	SPÄNNINGSKONTROLLENHET		1	65	FJÄDERSKYDD	∅97	1
24	GUMMIBRICKA	∅10*26*3	1	66	SKRUV	7,8*M6*27,5	4
25	HJUL		2	67	ENVÄGSLAGER		1
26	KUPAD PLATTA		2	68	SKRUV	4*16	4
27	SKRUV		3	69	RULLE	33*15*20	1
28	NYLONMUTTER	M8	4	70	SKRUV	M6*6	1
29	MAGNET	∅12,5	1	71	SKRUV	M4*11	8
30	FJÄDER	1,5*64	1	72	SKRUV	5*30	2
31	AXEL	1/2*100	1	73	FÖRLÄNGNINGSVAJER	900L	1
32	VAGNSBULT	M8*70	2	74	SENSORVAJER	700L	1
33	SKRUV	∅6*12	8	75	STÖDPLATTA		1
34	BRICKA	∅8*∅12,7*2,0	16	76	KUPAD BRICKA	8*19	2
35	RÖRLIGT HJUL		1	77	KAPSELMUTTER	M8	2
36	LAGER	608ZZ	10	78	SKRUV	4*50	4
37	RÖRLIGT HJUL	∅36*∅20*20	4	79	NYLONMUTTER	M4	3
38	PLASTSTOLPE	8* 15*23,5	4	80	SKRUV	5*55	1
39	SKRUV	∅7,8*M6*23,5	4	81	MUTTER	M5	3
40	STÅNGHÄTTA	25,4	2	82	GUMMIDYNA		1
41	RULLE	25,8*31*28	1	83	RUND PLATTA		2

MONTERINGSTILLBEHÖR

∅8x∅19x1,5 bricka (16) - 6	M8x15 mm built (17) - 6
Mutterhåssa (15) - 3	Gummibricka (24) - 1
13x26 bricka (13) - 1	Ratt (62) - 1
Sexkantsnyckel M6 - 1	Bult (52) - 1
Sexkantsnyckel M5 - 1	[H24ASkuvmejsel - 2

MONTERINGSANVISNINGAR

1		Steg 1.A. Anslut den främre stabilisatorn (4) till huvudramen (1) med vagnsbult (32), bricka (76) och nylonmutter (77).B. Fäst stödplattan (75) på huvudramen (1) med bricka (16) och skruvar (17).
2		Steg 2.Anslut den bakre stabilisatorn (3) till skenan (2) med ø8*ø19'1,5-brickor (16) och fyra M8*15-bultar.
3
4		Steg 4.Anslut sensorvajern (74) till förlängningsvajern (73). För därefter in skenan (2) i huvudramen (1). För därefter in ratten (62) i huvudramen (1) och fäst den med axeln (31), brickan (13) och nylonmuttern (14). Sätt därefter på muttern och spänn den rörliga skenan (2) med ratt (67), bricka (13) och gummibricka.
5		Steg 5.A. Ta först av en 12 **20T nylonmutter (14) och en ø13*ø26-bricka från varje sida av pedalaxeln.B. Låt därefter vänster och höger pedal glida genom pedalaxeln (21) och spänn med en ø13*ø26-bricka (13), en 12 **20T nylonmutter (14) på varje sida. Sätt därefter på en hätta (15) på varje sida.
6

BRUKSANVISNING

FUNKTIONSSYMBOLER:

1. SCAN 8sökning) 2. TIME (tid) 3.COUNT (räknare) 4. STEP/MIN (steg/min) 5. CAL (kalorier)

SAMMANFATTNING:

Denna monitor är utrustad med en automatisk påsättnings/avstängningsfunktion. Datorn sätts automatiskt på när du använder träningsmaskinen. Om du inte tränar på mer än 6 minuter, stänger datorn av sig själv.

FUNKTIONER OCH ANVÄNDNING:

- RESET (återställ)

Om du trycker på denna knapp i mer än 3 sekunder återställs alla funktionsvärden till noll.

- SCAN (sökning):

När du trycker på SCAN växlar monitorn automatiskt mellan STEP/MIN, TIME, COUNT och CAL var 6: sekund.

● TIME (tid): (enhet=minut: sekund)

Tryck på knappen tills TIME visas för att räkna den förflutna tiden.

- COUNT (räknare):

Tryck på knappen tills COUNT visas med totalt antal repetitioner.

- STEP/MIN (steg/min):

Tryck på knappen tills STEP/MIN visas med antalet steg per minut.

- CALORIE: (enhet=kalori)

Tryck på knappen tills CAL visas, så visar displayen kaloriförbränningen.

SPECIFICATION

FUNKTION	Autosökning	Var 6:e sekund
	STEG/MIN	0-999
	Tid	0:00-99:59 sekund
	Räknare	1-9999
	Kalorier	0.1-999,9 Kcal
Kontrollenhet		4 bitar, 1 chip-mikroprocessor
Sensor		Magnettyp utan kontakt
Batterityp		2 AA- eller UM-3-batteri
Driftstemperatur		0°C - +40°C
Förvaringstemperatur		-20°C - +50°C

VIKTIGT BETRÄFFANDE SERVICE

Om det skulle uppstå andra problem av något slag, ber vi dig kontakta NF:s servicecenter. Här sitter det konsulter med speciell kompetens för att hjälpa dig med frågor som rör produkten, montering eller fel och brister. Du kan även gå till hemsidan www.exerfit.se. Här kommer det att finnas mycket information om produkterna.

VI VILL HELST ATT DU KONTAKTAR OSS INNAN DU EVENTUELLT GÅR TILLBAKA TILL BUTIKEN MED PRODUKTEN:

Kundtjänst: 036-452 53

När du kontaktar oss bör du ha denna bruksanvisning samt originalbruksanvisningen ("USER'S MANUAL") tillhands.

BESTÄLLNING AV RESERVDELAR

Ring eller e-posta till:

Kundtjänst: 036-452 53

E-post: [e-mail]

När du beställer reservdelar är det viktigt att du uppger följande information:

• Träningsredskapets modellnummer
• Produktens namn
• Produktens serienummer
• Reservdelsnummer (finns i "USER'S MANUAL")
• Beskrivning av önskad reservdel, se sprängskissen i originalbruksanvisningen (Exploded Drawing i "USER'S MANUAL").
