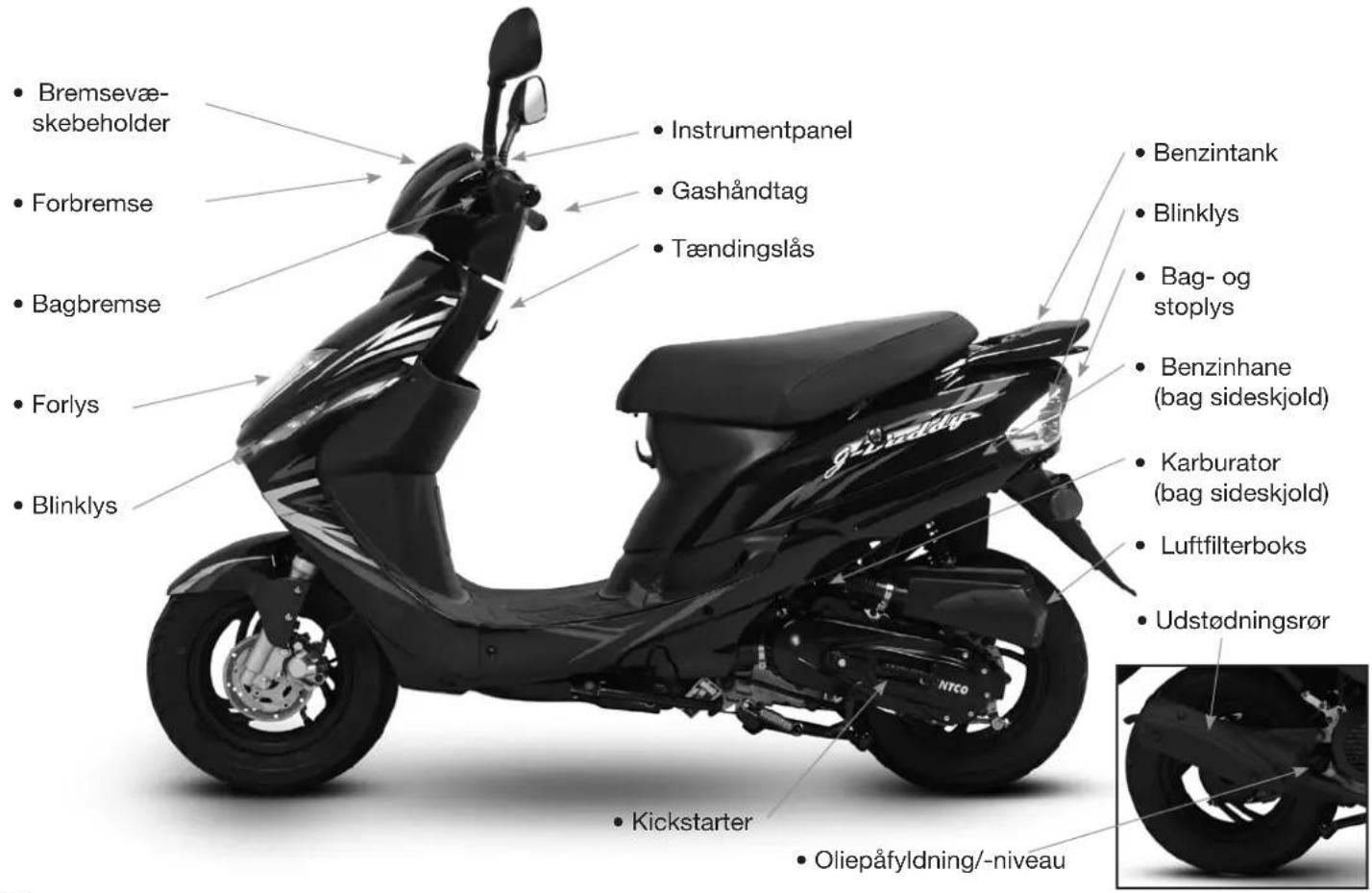

BRUGSANVISNING G-Buddy Giantco

Generelt om reklamationsret

På de følgende sider beskrives betingelserne og omfanget af Giantco Danmark A/S's reklamationsforpligtigelse.

Har du spørgsmål, bedes du rette henvendelse til den forhandler, du har købt køretøjet hos eller på nedenstående adresse:

Giantco Danmark A/S

Stensgårdvej 1

5500 Middefart

Tlf. 63 41 69 99

www.giantco.dk

Giantco Danmark A/S gør særligt opmærksom på, at der på de følgende sider er indeholdt visse betingelser og begrænsninger i de reklamations-regler, der i øvrigt er gældende vedrørende forbrugerkøb.

GIANTCO®

Oplysninger om køretøj

Stelnummer

Model

Varenummer

Registreringsnr.

Indregistreringsdato

ReklamationsRet

Giantco Danmark A/S giver 2 års reklamationsret i henhold til gældende dansk lov. Såfremt du, som bruger/ejer, skulle blive opmærksom på materiale- og/eller fabrikationsfejl, skal du straks meddele dette til den butik, hvor du har købt dit køretoj eller til Giantco Danmark A/S. Videre brug af køretojet skal straks ophøre, indtil en evt. fejl og/eller mangel er fundet og udbedret/repareret. Følgeskader, som skyldes fortsat brug er ikke omfattet af reklamationsretten. Reklamation skal ske ved, at du tager kontakt til den butik, hvor du har købt dit køretoj eller til Giantco Danmark A/S på telefon [phone]. Der vil så blive lavet en aftale med dig om, hvornår du kan få efterset køretojet. Udbedring af en fejl og/eller mangel ved en berettiget reklamation, sker for Giantco Danmark A/S's regning, således at du som kunde bliver holdt skadesløs for både materialeforbrug og arbejdsløn. Udbedringer sker i henhold til de for enhver tid gældende tekniske krav. Udskiftede dele forbliver Giantco Danmark A/S's ejendom. Reklamationsretten på køretojet forlænges ikke, selv om der indenfor 24 måneder efter salgsdato repareres/udskiftes dele som reklamation. Giantco Danmark A/S afgør i alle tilfælde om behov for afhjælpning af fejl og/eller mangler kan ske straks, eller om køretojet senere skal indleveres på værkstedet. Giantco Danmark A/S er dog forpligtet til at opfylde krav eller tilbud om afhjælpning indenfor rimelig tid. Viser det sig, at der ikke kan påvises nogen fejl og/eller mangel på køretojet ud fra fejlbeskrivelsen, vil du blive faktureret for den tid, der er gået til at søge fejlen verificeret, med 450,- kr. i timen inkl. moms (forbehold for prisstigninger i timeløn). Skulle fejlen være opstået pga. betjeningsfejl, håndteringsfejl, modifikationer, ikke overholdte serviceintervaller, hærværk, misbrug, erhvervsmæssig brug, udlejning eller lignende, er den ikke omfattet af reklamationsretten. Giantco Danmark A/S opfordrer dig til at undersøge køretojet grundigt før reklamation, for at du, som kunde, undgår unødige omkostninger ved en reklamation, som ikke dækkes af Giantco Danmark A/S. Ved en reklamation skal du sørge for at give en så grundig og fyldestgørende beskrivelse af evt. fejl og/eller mangler som muligt. Ved enhver reklamation skal instruktionsbog/servicebog forevises.

BeGRAEnsninGeR i ReklamationsRetten

Reklamationsretten dækker ikke fejl på scootere, som har været udsat for trafikuheld, er blevet ombygget eller ændret. Giantco Danmark A/S gør herunder særligt opmærksom på, at dersom der udføres ændringer og/eller dele (de)monteres, som resulterer i en forøgelse af maksimum hastigheden og/eller forøgelse af motorens ydeevne, vil dette medføre at eventuelle reklamationer ikke vil være omfattet af reklamationsretten på scooteren. Tilsvarende gør sig gældende, dersom der monteres ikke-originale reservedele eller monteres reservedele, der ikke er af tilsvarende godkendt fabrikat og kvalitet som de originale reservedele, som f.eks. cylinder, stempel, udstødning m.v. (listen er ikke udtømmende) på scooteren. Reklamationsretten dækker ikke almindelig slidtage og forringelse forårsaget ved brug af køretøjet og dækker ikke for slid på kobling, variomaticdele (kilerem, variomaticruller og variomatic-hus), tændrør, pærer, dæk, slanger, bremsebelægninger, kabler, batteri, sikringer, filtre, kontakter og alle gummidele (undtaget oliepakninger). Reklamationsretten omfatter ikke følgeskader forårsaget af ukorrekt brug af scooteren eller manglende eller for sent udførelse af modifikationer/reparationer/service foreskrevet fra fabrikant eller importørs side, eller begrænset støj eller vibrationer, som ikke har nogen indflydelse på sikker kørsel på køretøjet.

Der er forbehold i reklamationsretten, hvis service ikke er udført rettidigt.

Pga. manglende ventiljustering kan der være risiko for skade på topstykke, cylinder og ventiler. Manglende udskiftning af olie, kan

resultere i motorhavari, eller unormalt stort slid på cylinder, stempel, krumtap, samt øvrige bevægelige dele i motoren.

Ovenstående opremsning er ikke udtømmende.

Reklamationer på ovenstående forhold anerkendes ikke, som følge af manglende vedligeholdelse/serviceeftersyn.

ReklamationsRetten GÆlDeR UnDeR FoRUDsÆtninG aF

at scooteren bruges normalt og vedligeholdes i overensstemmelse med den udleverede service- og instruktionsbog,
at eventuelle plomberinger ikke er brudt, scooteren ikke har været udsat for overlast,
at der kun bruges originale Giantco reservedele, eller reservedele af til-svarende godkendt fabrikat og kvalitet,
at de i service- og instruktionsbogen foreskrevne kontrol-, service- og reparationsarbejder er gennemført rettidigt og fagmæssigt korrekt af et af Giantco Danmark godkendt *værksted,
at reparationer/ændringer anbefalet af Giantco Danmark A/S er foretaget,
at scooteren ikke anvendes til udlejning,
at scooteren ikke bruges til konkurrence- eller racerkørsel,
at scooteren ikke har været udsat for trafikuheld, og
at der ikke foretages konstruktive ændringer på scooteren, som resulterer i en forøgelse af maximum hastigheden og/eller forøgelse af motorens ydeevne.

*Liste over godkendte værksteder fås på www.giantco.dk eller tlf. 63 41 69 99.

Underskrifter

Reklamationsretten for nærværende scooter bekræftes hermed:

Undertegnede køber har læst og accepteret reklamationsbetingelserne, og herunder begrænsningerne, der er anført i denne bog.

Dato og købers underskrift

Kære kunde

Tak fordi du valgte et af vores køretøjer. Denne vejleding indeholder vigtig information om dit køretøj og dets funktioner. Før du tager dit køretøj i brug, anbefaler vi, at du læser denne vejledning grundigt igennem.

Denne vejledning er at betragte som en del af køretøjet og skal derfor altid følge dette. Visse illustrationer og beskrivelser i denne vejledning kan afvige fra den model, du har. Vi forbeholder os retten til at ændre tekniske specifikationer uden forudgående varsel.

Der tages forbehold for trykfejl.

Hvis du har spørgsmål til dit køretøj, bedes du rette henvendelse til den forhandler, du har købt køretøjet hos eller til nedenstående adresse:

Giantco Danmark A/S

Stensgårdvej 1

5500 Middelfart

Vi ønsker dig god fornøjelse med dit nye køretøj.

Vigtige informationer

Læs vejledningen grundigt igennem. Vær især opmærksom på følgende symboler:

iBEMÄRK:

Symbolet indikerer, at der er tale om speciel information om køretøjets funktioner og vedligeholdelse. Det er vigtigt at følge disse instruktioner, da ukorrekt håndtering kan bevirke at eventuelle fremtidige reklamationer vil kunne blive afvist.

ADVARSEL:

Symbolet indikerer, at det er vigtigt at følge de angivne instruktioner. Det kan være informationer, der vedrører din og andres sikkerhed samt køretøjets vedligeholdelse. Følg altid de angivne instruktioner, da ukorrekt håndtering kan bevirke at eventuelle fremtidige reklamationer vil kunne blive afvist.

- Bruger

Dette køretøj er beregnet til én person. Der må ikke sidde nogen bagpå.

- Bagage

Overskrid aldrig køretøjets max. vægt angivet i skemaet under tekniske data.

• Kør kun på vejen

Køretøjet må kun anvendes på offentlige veje.

Indhold

1 Almen information 8

1.1 Vigtige numre på køretøjet
1.2 Kørsel på et nyt køretøj
1.3 Fartregulering
1.4 Dannelse af olietryk før kørsel
1.5 Første service

2 Sikker kørsel 9

3 Betjening 11

3.1 Speedometer
3.2 Kilometertæller
3.3 Benzinmåler
3.4 Kontrollampe for blinklys
3.5 Kontrollampe for fjernlys
3.6 Tændingslås
3.7 Styrlås
3.8 Startknap 12
3.9 Lyskontakt
3.10 Kontakt for op-/nedblænding
3.11 Horn
3.12 Blinklyskontakt 13
3.13 For- og bagbremse

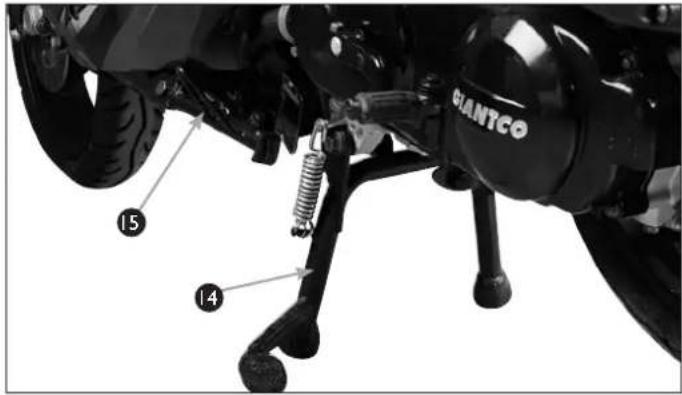

3.14 Centralstøtteben

3.15 Sidestøtteben 13
3.16 Opbevaringsrum 14
3.17 Opbevaringsrum under sæde
3.18 Typeplade

4 Kørsel 15

4.1 Start af motor
4.2 Kickstarter
4.3 Start kørsel
4.4 Fartregulering 16
4.5 Bremse
4.6 Kørsel i vådt føre
4.7 Stoppe og parkere

5 Før du kører 17

5.1 Styrtøj
5.2 Gashåndtag
5.3 Bremser
5.4 Støddæmper
5.5 Dæk
5.6 Brændstof
5.7 Motorolie
5.8 Horn
5.9 Lys
5.10 Side- og central- støtteben

6 Vedligeholdelse og periodisk eftersyn 18
6.1 Olieskift og rensning af oliesi
6.2 Kontrol af benzinstand og påfyldning 19
6.3 Bremseklodser 20
6.4 Bremsevæske
6.5 Justering af bagbremse 21
6.6 Dæktryk
6.7 Tændrør 22
6.8 Rengøring af luftfilter
6.9 Batteri 23
6.10 Sikring
6.11 Værktøj 24

7 Rengøring 24
8 Opbevaring 25
9 Serviceskema 26
10 Specifikationer 28
11 Katalysator 30

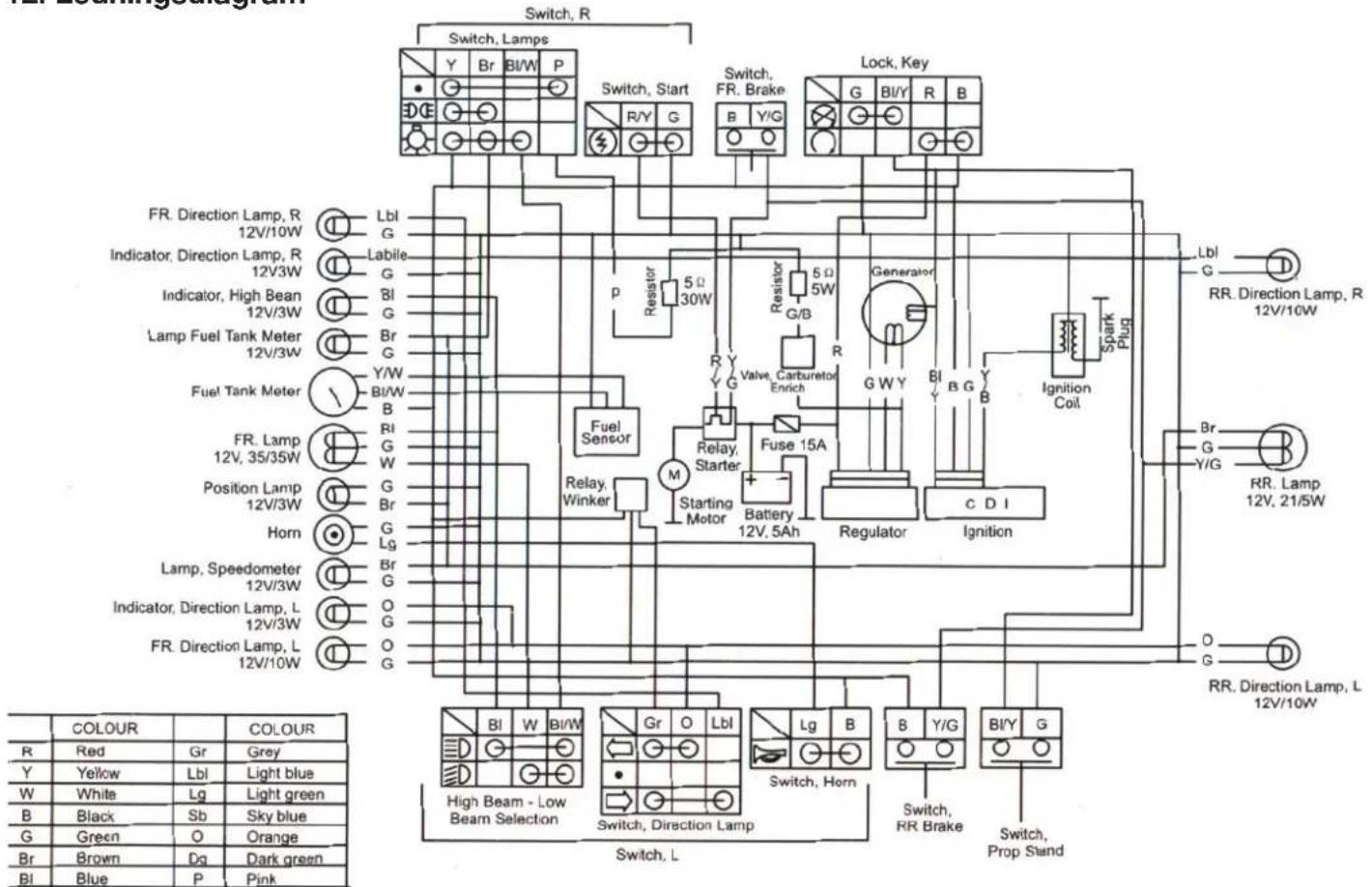

12 Ledningsdiagram 31
13 Serviceeftersyn 33

1. Almen information

1.1 Vigtige numre på køretøjet

Køretøjets stelnummer bruges til registrering og ved køb af reservedele og eventuel reparation.

Stelnummeret sidder centralt ved knæene på stellet under et dæksel ①, motornummeret sidder på venstre side på motoren ②.

1.2 Kørsel på et nyt køretøj

0 km - 500 km Varierende hastighed (Ikke fuld gas mere end 3 min. ad gangen)

500 km – 2000 km Varierende hastighed (Ikke fuld gas mere end 7-8 min. ad gangen)

Hvis du behandler køretøjets motor korrekt fra starten, vil den have en længere levetid, og unødige reparationer kan derved undgås. Derfor er det vigtigt, at du overholder ovenstående fartgrænser i starten.

1.3 Fartregulering

I starten bør du undgå at køre med den samme fart i længere tid. De første 1.000 km bør du derfor køre på forskelligt underlag og variere din fart. Dette vil forøge motorens levetid.

BEMÄRK

• Undgå at køre langsomt i længere tid.
• Sænk eller forøg farten langsomt.
• Undgå høj belastning på motoren (kørsel med fuld gas) og kørsel ved høje omdrejninger.

1.4 Dannelse af olietryk før kørsel

Uanset om motoren er kold eller varm når du starter køretøjet, bør du vente et øjeblik med at køre, indtil olietrykket er højt nok. Dette sker inden for ca. 10 sek. På denne måde når olien rundt til alle motordelene, og du undgår unødige beskadigelser på motoren.

1.5 Første service

Det første servicetjek er meget vigtigt. Efter indkøringsperioden skulle alle motordele virke optimalt. Ved hjælp af nogle få justeringer og udskiftning af motorolie vil motoren køre optimalt.

iBEMÄRK:

- Anvend også vedligeholdelsesguiden i afsnit 6 i denne manual.

2. Sikker kørsel

Dette afsnit indeholder vigtige informationer om sikkerhed, som du bør læse omhyggeligt, inden du kører.

• Hvis dette er dit første køretøj af denne slags, anbefaler vi, at du kører på et mindre befærdet sted, første gang du skal køre. På denne måde bliver du fortrolig med køretøjets funktioner.
• Kørsel med én hånd på styret er farligt og frarådes. Hold altid begge hænder på styret og fødderne placeret på trinbrættet.
• Reducer farten, når du skal svinge og overhold fartgrænserne.
• Når du kører i vådt føre eller på en ujævn overflade, bør du tilpasse farten til forholdene.
• Når du bliver overhalet af busser og lastbiler, kan det hive let i køretøjet, og du bør sænke farten en smule og være mere opmærksom.
• Hjelm er lovpligtigt, og du bør altid have handsker og beskyttelsesbriller på. Hovedskader kan være livsfarlige. Beskyttelse af øjnene er meget vigtigt. Undgå løst tøj, der kan sidde fast i hjulene.

• Udstødningsrøgen indeholder kuldioxid, som er farligt at indände. Derfor bør motoren kun startes i velventilerede rum.

• Køretøjet må ikke stå stille i længere tid med motoren kørende, da det kan forårsage overophedning af motoren.

• Udstødningsrøret er meget varmt efter kørsel – også selv om motoren er slukket. Rør ikke ved det og undgå at parkere køretøjet i nærheden af tørt græs eller andre brændbare materialer.
• Hvis der hænger noget på styret, vil det have effekt på køretøjets stabilitet og håndtering. Derfor bør du ikke hænge noget på styret.
• Bagage skal spændes godt fast på køretøjet.
• Sluk for motoren, ryg ikke og anvend ikke din mobiltelefon ved påfyldning af brændstof.
• Enhver uautoriseret ændring af køretøjet er farlig.

3. Betjening

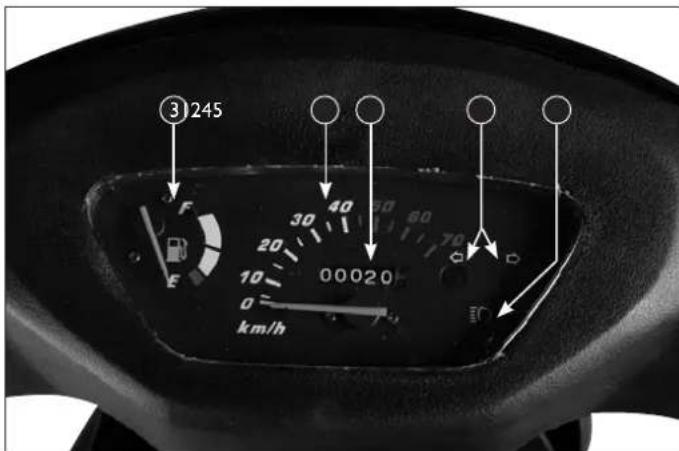

3.1 Speedometer

Speedometeret viser køretøjets hastighed i km/t.

3.2 Kilometertæller 2

Kilometertælleren viser den totale distance, køretøjet har tilbagelagt i kilometer.

3.3 Benzinmåler 3

Angiver mængden af benzin i benzintanken. Når pilen er i den nederste del af det røde felt, er der ca. 2-2 1/2 liter benzin tilbage. Påfyld blyfri benzin oktan 92 eller højere.

BEMÄRK

- I vinterhalvåret (fra 1/10 til 1/4 - og når temperaturen er under 5 grader) skal der tilsættes karburatorsprit i benzinen. For korrekt blandingsforhold, læses på karburatorsprittens etiket.

3.4 Kontrollampe for blinklys 4

Når blinklyset er aktiveret, vil kontrollampen blinke.

3.5 Kontrollampe for fjernlys 5

I Danmark er det lovpligtigt at køre med forlyset tændt – også om dagen. For at anvende fjernlyset, når det er mørkt, skal kontakten stå på "HI".

3.6 Tændingslås 6

OFF Strømmen er afbrudt, og motoren kan ikke startes. Nøglen kan fjernes fra tændingslåsen.

ON Strømmen er slået til, og motoren kan startes. Nøglen kan ikke fjernes fra tændingslåsen.

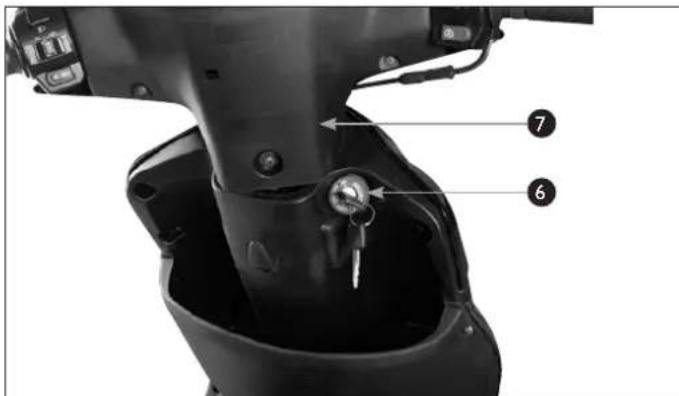

3.7 Styrlås ⑦

For at undgå tyveri bør du låse styret, når du forlader køretøjet.

Lås: Drej styret helt mod venstre, tryk ned og drej nøglen mod uret og fjern nøglen.

Lås op: Sæt nøglen i og drej med uret.

BEMÄRK:

• Når du har låst styret, kan du forsigtigt dreje styret for at sikre dig, at styret er låst korrekt.
• Forsøg aldrig at flytte køretøjet, när styret er låst.

Hold ikke startknappen nede i mere end 4 sek. ad gan-gen. Rør ikke startknappen, når motoren er tændt, da det kan beskadige motoren.

i BEMAERK

- På grund af sikkerhed, skal enten forbremse eller bagbremse aktiveres samtidig med startknappen. Ellers virker starteren ikke!

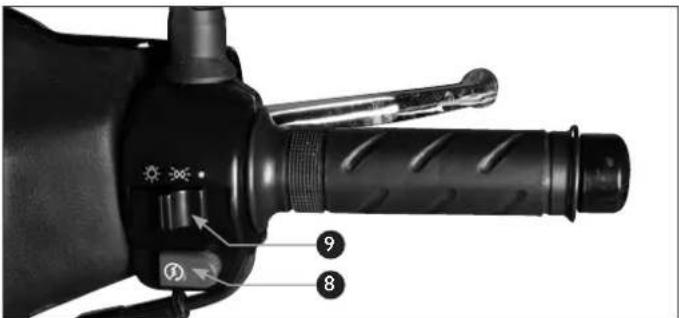

3.9 Lyskontakt 9

Scooteren skal være startet for at denne funktion virker.

Før-, positions-, bag- og instrumentlys er slukket.

Bag-, positions- og instrumentlys er tændt.

Før-, bag, positions- og instrumentlys er tændt i denne position.

3.10 Kontakt for op-/nedblænding 10

Indikerer fjernlys (langt lys).

Indikerer nærlys (kort lys).

Når kontakten drejes over på ≡D lyser fjernlysindikatoren.

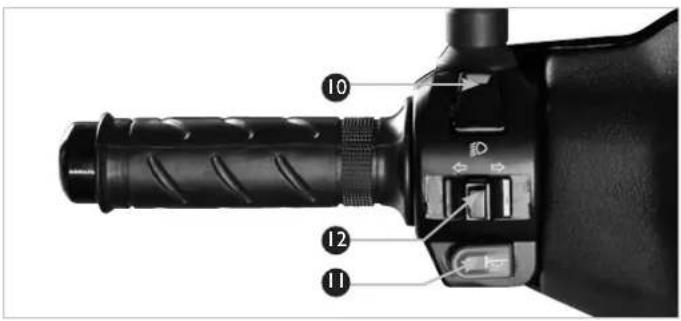

3.11 Horn

Tændingsnøglen skal stå på "ON".

Brug blinklyset, når du drejer, skifter vognbane m.m. Når blinklyset er aktiveret, blinker indikatorlampen. Aktiver kontakten til henholdsvis venstre eller højre. Tryk knappen i midten af kontakten ind for at slå blinklyset fra.

• Venstre. Bruges ved venstresving.
• Højre. Bruges ved højresving.

iNår tændingsnøglen står på "OFF", virker blink-lysene ikke.

3.13 Bremser 13

Træk i for- eller bagbremsegrebet for at aktivere brem-serne. Bremselyset er aktiveret, när et eller begge greb er trukket.

Stå på venstre side af køretøjet. Hold fast i styret med venstre hånd. Med højre hånd tages fat i håndtaget ved sædet. Træd støttebenet ned og træk køretøjet tilbage med højre hånd.

Sænk sidestøttebenet med højre fod.

BEMÄRK

- Der er afbryderkontakt på sidestøttebenet, som bevirker, at scooteren ikke kan køre eller starte, når sidestøttebenet er slået ud.

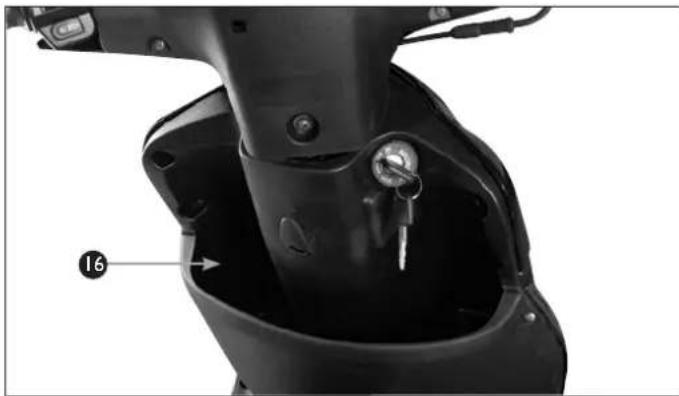

3.16 opbevaringsrum 16

Foran førerens ben er der et lille opbevaringsrum.

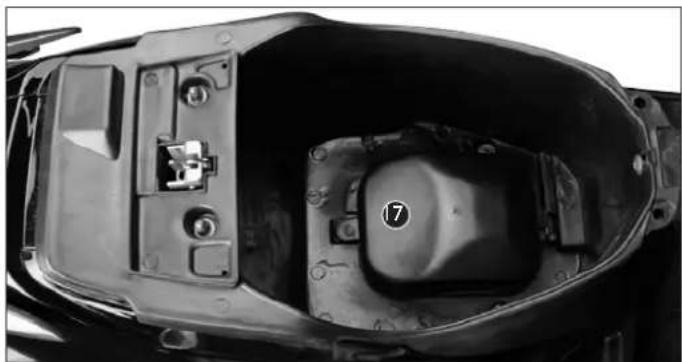

3.17 opbevaringsrum under sæde ⑰

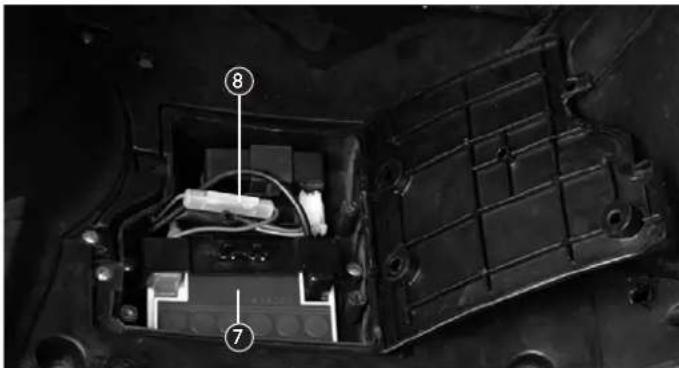

Der er et større opbevaringsrum under sædet. Sædet åbnes ved at sætte nøglen i låsen ved venstre sideskjold, dreje nøglen med uret og presse sædet lidt ned, for der- efter at lukke det op.

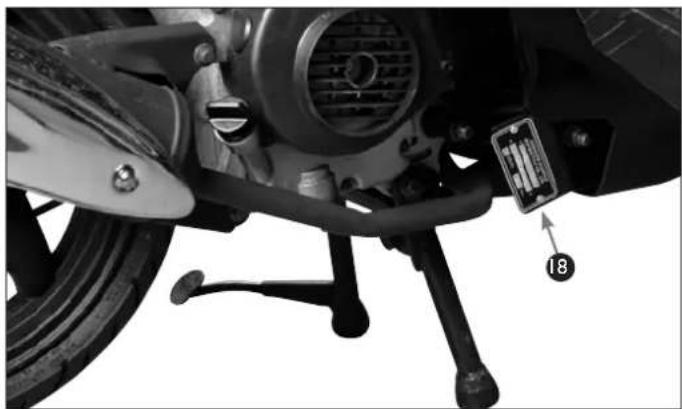

Typepladen sidder forneden på højre side af stellet.

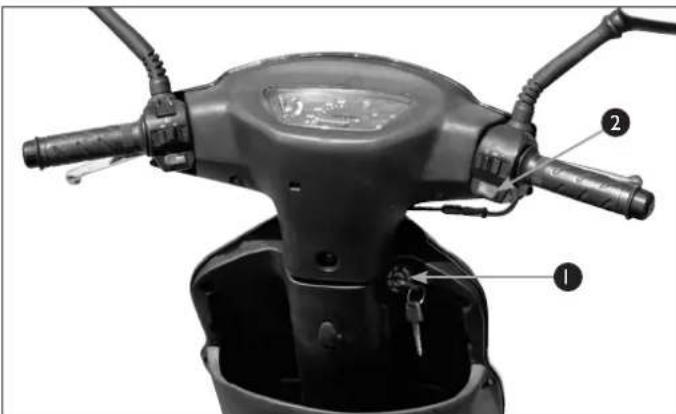

1. Køretøjet står på centralstøttebenet.

2. Nøglen er i position "ON" .

iBEMÄRK

- Sidestøttebenet skal være slået op.

Aktiver en af bremserne og tryk på startknappen for at starte motoren ②. Drej let på gashåndtaget samtidig.

ADVARSEL

- Start aldrig motoren i lukkede rum. Udstødningsgassen er livsfarlig at indånde.

BEMÄRK

- På karburatoren er monteret en accelerationspumpe, så gentagende gasgivning før start af motor kan resultere i, at køretøjet drukner.

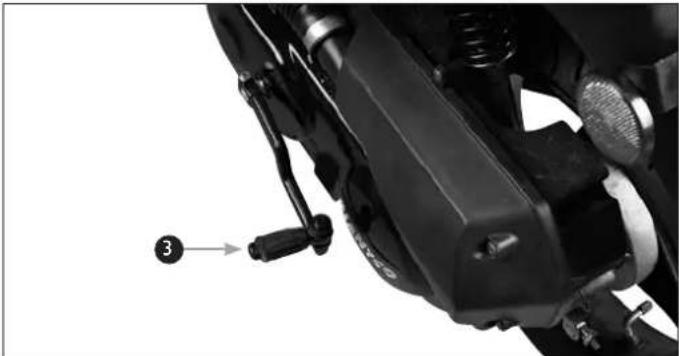

4.2 Kickstarter 3

Drej gashåndtaget 1/8-1/4 rundt og træd på kickstarter-pedalen med et kontant tryk.

Giv langsomt gas. Dette køretoj har automatisk CVT-gearsystem. Derfor er det ikke nødvendigt at skifte gear. Køretojet kører så snart der bliver givet gas.

4.4 Fartregulering

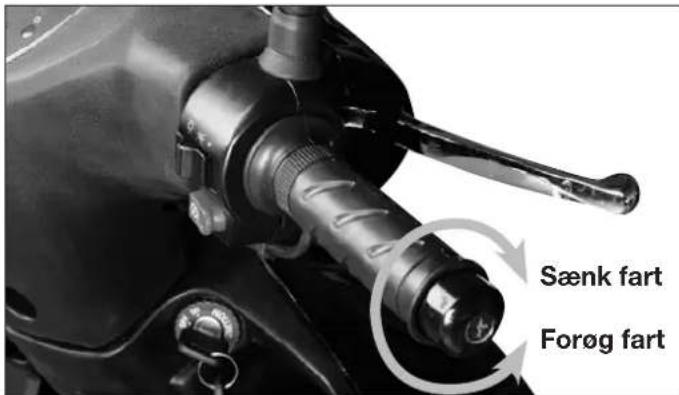

Brug gashåndtaget til at regulere farten med. Farten bør øges eller sænkes langsomt.

Drej gashåndtaget med uret for at sænke farten. Drej gashåndtaget mod uret for at øge farten.

4.5 Bremse

Drej gashåndtaget tilbage i dets hvileposition og aktiver for- og bagbremsen samtidigt. Aktiver bremserne forsigtigt og derefter hårdere, når du skal bremse helt ned.

ADVARSEL

- Aktiver altid begge bremser samtidigt, da det ellers kan få køretøjet til at skride ud. Brems altid ned, inden du svinger. Bremser og svinger du samtidigt, er der fare for udskridning.

4.6 Kørsel i vådt føre

Vær ekstra forsigtig, når du kører i vådt føre og dårligt vejr. Når vejen er våd, bør du reducere farten og aktivere bremserne tidligere end normalt. Vær opmærksom på, at bremselængden forøges på våde veje. Vær opmærksom på, at forhjulet nemt skrider ud på våde og glatte veje.

1. Drej håndtaget tilbage til hvileposition.
2. Aktiver for- og bagbremsen samtidigt. Sluk motoren.
3. Side- eller centralstøttebenet slåes ud ved parkering.
4. For at forhindre tyveri bør køretøjet låses og nøglen fjernes.

i BEMAERK

• Parker køretøjet på sikker, jævn grund for at undgå, at det vælter.
• Hvis du kun har mulighed for at parkere på en let stigning, skal køretøjets front placeres op mod bakken for at reducere risikoen, for at det vælter.

5. Før du kører

For at forebygge uheld bør du tjekke køretøjet, før du kører. Hvis du opdager defekter eller unormale ting, du ikke selv kan løse, skal du henvende dig til din forhandler.

5.1 Styrtøj

• Tjek om styret uden besvær kan drejes fra side til side.
• Tjek at der ikke er modstand, när styret drejes.
• Tjek for slør og spillerum.

5.2 Gashåndtag

• Tjek at gashåndtaget selv drejer på plads, när du slipper det fra fuld gas.
• Tjek at der er lidt frigang i gashåndtaget.

5.3 Bremser

• Tjek at der er frigang i begge bremsegreb.
• Tjek at bremsegrebene ikke kan trækkes helt ind til styret, uden at der er bremseeffekt.
• Tjek at der er belægning på bremseklodserne.

5.4 Støddæmper

- Tjek at støddæmperne fungerer korrekt.

5.5 Dæk

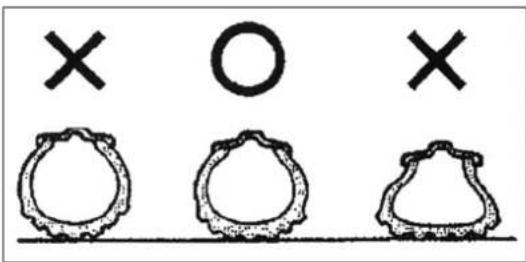

• Tjek at dæktrykket er korrekt.
• Tjek at dækkene ikke er slidte og defekte.

5.6 Brændstof

• Tjek at der er nok benzin på køretøjet.
• Tjek benzinmåleren efter motorstart.

5.7 Motorolie

- Tjek at der er nok olie på motoren.

iBEMÄRK:

Tjek oliestanden, når motoren har været slukket i et minut. Efter 1 minut er olien løbet ned i bunden af motoren. Aflæsning af oliestanden skal foretages, når køretøjet står på jævn grund og er placeret på centralstøttebenet. Vent altid med at skifte olien, til motoren er afkølet, da olien er meget varm og kan give forbrændinger.

5.8 Horn

Tjek at hornet lyder normalt.

5.9 Lys

Tjek af køretøjets funktioner inden kørsel er vigtigt, da defekter kan føre til personskader og beskadigelser på køretøjet.

6. Vedligeholdelse og periodisk eftersyn

Regelmæssig og rigtig vedligeholdelse af dit køretøj er vigtig, da det vil forlænge dit køretøjs levetid og spare dig for økonomiske irritationer.

Vores værksteder tilbyder professionelle eftersyn af dit køretøj. Derfor bør du altid lade dit køretøj servicere hos os. Dit køretøj skal til kontrol:

1. gang efter 1.000 km kørsel eller senest 3 mdr. efter købssdato.
2. gang ved 3.000 km kørsel eller senest 6 mdr. efter købsdato
   og derefter for hver 3.000 km eller senest 6 mdr. efter for- rige serviceeftersyn.
   I alle tilfælde er det først kommende interval, der gælder.

6.1 Olieskift og rensning af oliesi

Regelmæssig skift af olie forlænger motorens levetid. Anvend kun kvalitetsolie til 4-taks-motorer med API-klassificeringen SE, SF eller SG. Vi anbefaler SAE10W-40 motorolie.

Motorolien bør skiftes efter de første 1000 km. Derefter bør motorolien skiftes og sien renses 2. gang, når køretøjet har kørt 3000 km og efterfølgende for hver 3000 km på følgende måde:

1. Stil køretøjet på en plan grund på centralstøttebenet.

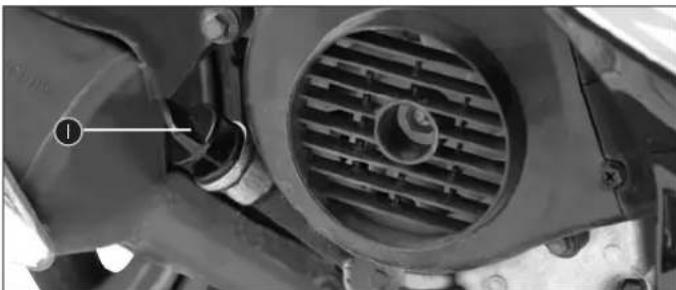

2. Fjern målepinden 1 fra motoren. Dette får olien til at løbe hurtigere ud.
3. Stil en beholder under afløbsskruen.
4. Fjern afløbsskruen 2 og lad olien løbe ned i beholderen.
5. Monter afløbsskruen, när olien ikke løber mere.
6. Fyld ny olie på (ca. 0,7 liter). Fyld ikke mere på end til maksimumsmarkeringen.

1. Sæt målepinden i igen og start motoren. Lad den køre et par minutter og stands derefter motoren.
2. Fjern målepinden, rengør den og sæt den tilbage i motoren. Tag den op igen og tjek, at oliestanden er korrekt.

BEMÆRK

• Vær forsigtig når du skifter olien på en varm motor.
• Motoren kan tage alvorligt skade, hvis olietrykket ikke er højt nok.
• Brugt motorolie kan forårsage hudkræft, hvis det er i kontakt med huden i længere tid over en længere periode. Selv om du ikke arbejder med olie hver dag, anbefaler vi alligevel, at du vasker dine hænder med sæbe med det samme efter arbejde med olie.

Tjek altid oliestanden när du tanker benzin på køretøjet.

Olien bør skiftes oftere, hvis du kører meget under visse forhold, så som:

• Kørsel på grusede og mudrede veje.
• Bykørsel.
• Kørsel i meget koldt vejr.

6.2 Kontrol af benzinstand og påfyldning 3

• Angiver mængden af benzin i benzintanken. Når pilen er i den nederste del af det røde felt, er der ca. 2-2 1/2 liter benzin tilbage. Påfyld blyfri benzin oktan 92 eller højere.

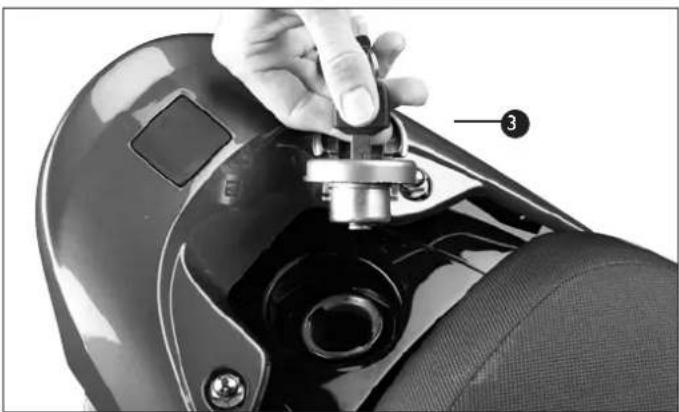

• Åbn dækslet ved at dreje nøglen imod uret. Tjek at du får sat dækslet ordentligt fast, når du er færdig med at påfylde.

Vær opmærksompå, at der er en pil på tankdækslet, som skal passe overfor en pil, der sidder på plasticskjoldtet monteret ovenpå benzintanken. Kontrollér med jævne mellemrum, at pakningen på tankdækslet er intakt.

ADVARSEL

• Sluk altid motoren, när du skal påfylde benzin.
• Benzin er brandfarlig. Ryg ikke samtidig med, at du påfylder benzin og sørg for at holde køretøjet væk fra brandfarlige stoffer.
• Overfyld ikke tanken. Tjek at dækslet sidder ordentligt fast, når du er færdig med at påfylde. Vær forsigtig med ikke at spilde benzin. Hvis du spilder, bør du tørre det op, før du starter motoren.
• Undgå vedvarende kontakt med benzin og at indände dampene. Benzin skal opbevares utilgængeligt for børn.
• Spild ikke benzin på plasticdele, da de kan tage skade.

6.3 Bremseklodser

Tjek bremseklodserne for slid. Hvis de er nedslidte, bør du lade din forhandler udskifte dem hurtigst muligt.

6.4 Bremsevæske

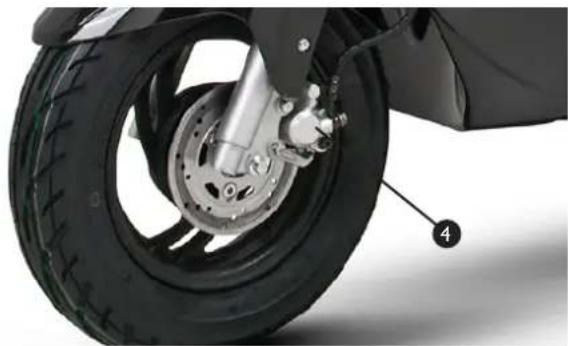

Bremsevæskestanden skal holdes over minimumsmarkeringen. Hvis standen er under minimumsmarkeringen, skal bremseklodserne undersøges for slid og bremsesystemet kontrolleres for utætheder.

Tjek at afstanden mellem bremsehåndtagets hvileposition, og den position det er i, når scooteren begynder at sagtne farten, ikke er mere end 15-20 mm. Hvis ikke, skal bremsen justeres. Drej justeringsskruen for enden af bremsekablet, indtil bremsehåndtaget har en frigang på 15-20 mm. Drej hjulet og tjek at bremsen ikke skraber på. Tjek også at bremsehåndtaget fungerer korrekt.

ADVARSEL:

- Tjek altid at bremserne fungerer korrekt. Tjek altid at justeringsskruen er fastspændt korrekt. Kør langsomt og tjek at bremserne fungerer korrekt.

6.6 Dæktryk

Det er vigtigt for sikkerheden, at dæktrykket er korrekt. Dæktrykket bør tjekkes hver gang, du skal ud at køre. Når du kører, vil dækkenes temperatur og dermed også dæk-trykket ændre sig på grund af farten og vægten på køretøjet. Derfor bør du kun tjekke dæktrykket, når dækkene er afkølede.

Normalt dæktryk (Afkølede dæk)

1 person Forhjul Baghjul

1,75 kg/cm 2,00 kg/cm

175 Kpa 200 Kpa

25 psi 29 psi

ADVARSEL

• Forkert dæktryk kan forårsage unødigt slid. Er der for lidt luft i dækkene, kan de miste vejgrebet. Dette er farligt for din sikkerhed, da du kan miste herredømmet over køretøjet.
• For meget vægt på køretøjet kan ødelægge dækkene og kan være årsag til dårlig styring af køretøjet.
• Se efter om der er fremmedlegemer i dækket.
• Hvis dækket har lidt skade eller er slidt ned, skal det skiftes med det samme.

6.7 Tændrør

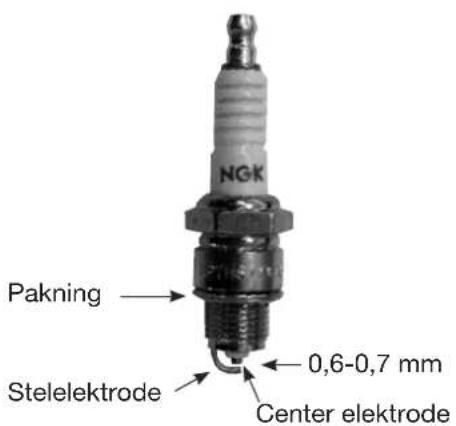

For stor/lille afstand mellem elektroderne, koksaflejring eller nedbrudte elektroder kan resultere i en gnist, der ikke er kraftig nok, og motoren vil derfor ikke starte. Rens tænd-røret med en speciel tændrørsbørste eller en stål-børste. Juster afstanden mellem elektroderne til 0,6-0,7 mm.

Brug kun tændrørstype (NGK) CR7HSA.

Brug ikke andre tændrør. Det er vigtigt ikke at spænde tændrøret for meget, da det kan ødelægge gevindet i topstykket.

iBEMÄRK

• Tændrøret skal spændes korrekt fast. Et tændrør, der ikke er fastspændt korrekt, kan blive meget varmt og ødelægge motoren.
• Brug aldrig tændrør med et forkert varmeområde, da det kan ødelægge motoren.

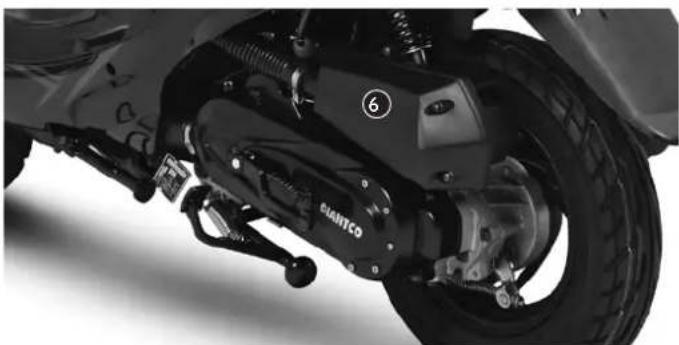

6.8 Rengøring af luftfilter 6

Et beskidt luftfilter reducerer motorens kraft og øger ben-zinforbruget. Rens luftfilteret på følgende måde:

• Fjern skruerne fra dækslet til luftfilterkassen.
• Fjern dækslet til luftfilteret.
• Udskift eller rens filteret.

BEMÄRK:

Tjek luftfilteret inden du sætter det i. Hvis filteret er ødelagt, kan der komme snavs og støv ind i motoren, hvilket kan beskadige motoren. Forsøg aldrig at starte motoren, hvis luftfilterelementet ikke er installeret i luftfilterkassen. Dette kan forårsage motorskade.

Bruges køretøjet ikke i en længere periode, kan batteriet selvaflade. For at bevare strøm på batteriet, bør det opbevares på et køligt og tørt sted. Afmonter minus-pol, så batteriet ikke aflades så hurtigt.

ADVARSEL

• Åbn under ingen omstændigheder selve batteriet.
• Batteriet kan ved f.eks. opladning udskille eksplosionsfarlige dampe. Vær derfor ekstra opmærksom på at der er rigelig ventilation.
• Batteriet indeholder svovlsyre. Man kan blive forbrændt, hvis syren kommer i kontakt med huden eller øjnene.
• Skyl med vand med det samme, hvis du får syre på huden.
• Skyl med vand med det samme i 15 min., hvis du får syre i øjnene. Kontakt herefter en læge.
• Drik store mængder vand eller mælk, hvis du får syre i munden. Kontakt herefter en læge.
• Batterier skal opbevares utilgængeligt for børn.

Specifikationer:

Batteri 12 5AH

Opladning Standard opladning 0,7 A Hurtig opladning 3,0 A

Tid Standard opladning 5-10 timer Hurtig opladning 30 minutter

Der sidder en reservesikring under plastikdækslet ved trinbrættet. Åbn dækslet til sikringsboksen og fjern den ødelagte sikring. Sæt en ny sikring i. Tjek at den sidder korrekt. Luk dækslet.

Sikringsspecifikation: 15A

ADVARSEL:

• For at undgå kortslutning og dermed brandfare skal tændingsnøglen altid stå i position "OFF", inden du tjekker eller udskifter sikringen.
• Brug kun en sikring med de rigtige specifikationer.
• Brug af forkert type sikring kan forårsage brand.

6.11 Værktøj

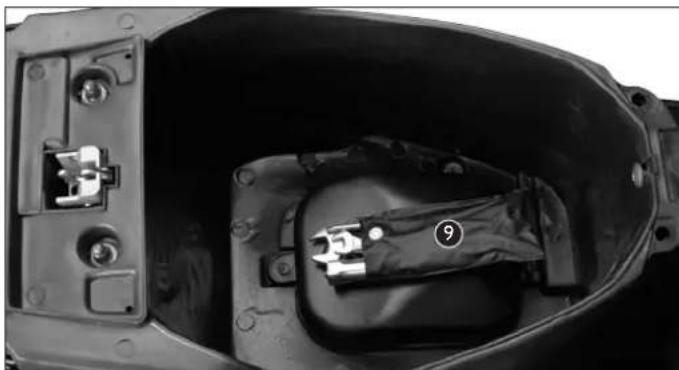

Værktøjet ligger under sædet.

Rengør jævnligt dit køretøj for at beskytte overflade- finishen og undersøg det jævnligt for slid, olie- og brem- sevæskeudslip.

i BEMAERK:

En højtryksrenser kan beskadige visse dele af køretøjet.

Undgå at sprøjte vand på/i følgende dele:

Tændingslåsen

Speedometeret

Kontakterne

Lyddæmperens afgangsrør

Forlygten

i BEMAERK:

• Rens lys og andre plastikdele med en klud eller en svamp med et let rensemiddel og vand.
• Indersiden af lysene kan virke tåget efter vask af køretøjet på grund af fugt og kondensvand.
• Start motoren og tænd lyset på fjernlys, så forsvinder det igen.

• Undgå stærke rensemidler, da det kan forårsage skader på plastikdelene.

• Efter rengøring skylles efter med rigeligt vand.

• Tør køretøjet, start motoren og lad den være tændt i et par minutter.
• Tjek at bremserne fungerer normalt.

8. Opbevaring

Opbevaring i kortere perioder (mindre end 14 dage)

Stil altid dit køretøj på et køligt, tørt sted. Beskyt det eventuelt mod støv ved hjælp af et dække.

iBEMÆRK

Stil altid dit køretøj i et velventileret rum. Ellers kan vand og fugt forårsage rust. Undgå derfor også fugtige kældre.

Langtidsopbevaring (14 dage+)

Hvis køretøjet ikke skal bruges i flere måneder, bør du gøre følgende:

1. Følg instruktionerne for rengøring af køretøjet.
2. Dræn benzin ud af karburatoren ved at løsne skruen i bunden af karburatoren.
3. Fyld benzintanken helt op og tilsæt eventuelt benzinadditiv for at undgå rust i tanken.
4. For at beskytte mod skader på cylinder/stempel bør du foretage dig følgende:

a. Fjern tændrørshætten og tændrøret.

b. Hæld en teskefuld motorolie ned i hullet i topstykket, hvor tændrøret var monteret.

c. Sæt det løse tændrør i tændrørshætten og læg det på topstykket, således at det har stelforbindelse. Det er meget vigtigt, at der er god stelforbindelse for at undgå gnistdannelser og dermed brand.

d. Turn motoren flere gange ved hjælp af kickstarteren. (Cylindervæggene bliver beklædt med en olie-film).
e. Fjern tændrøret fra tændrørshætten og monter tændrøret i topstykket.
f. Monter tændrørshætten på tændrøret.

1. Smør alle kabler og bevægelige dele ved håndtag, samt central- og siddestøttebenet.
2. Tjek dæktrykket og placer køretøjet på centralstøttebenet. Læg en klods under scooteren, så begge hjul ikke rører jorden. Alternativt bør du flytte hjulene hver måned for at undgå, at dækkene bliver misformede.
3. Put en plastikpose hen over lydpotteudgangen for at undgå, at der kommer fugt ind i lydpotten.
4. Fjern batteriet og oplad det fuldt. Opbevar det et tørt og køligt sted og oplad det en gang om måneden. Opbevar ikke batteriet et meget koldt eller varmt sted (mindre en 0°C eller mere end 30°C).

iBEMÄRK:

Reparer køretøjet hvis nødvendigt, inden du stiller køretøjet væk i en længere periode.

1. Serviceskema

Punkt Foretag nedenstående
		24.000 km eller senest 48 mdr. fra købsdato	21.000 km eller senest 42 mdr. fra købsdato	18.000 km eller senest 36 mdr. fra købsdato	15.000 km eller senest 30 mdr. fra købsdato	12.000 km eller senest 24 mdr. fra købsdato	9.000 km eller senest 18 mdr. fra købsdato	6.000 km eller senest 12 mdr. fra købsdato	3.000 km eller senest 6 mdr. fra købsdato	1.000 km eller senest 3 mdr. fra købsdato
Motorolie Opvarm motoren inden aftapning		S	S	$
Motoroliefilter Rens / Skift R R R R R R R R R
Filter i benzinhane Rens R R R R R R R R R
Karburator Tjek tomgang J J J J J J J J J J Juster hvis nødvendigt
Benzintilførsel Tjek benzin-/og vacuumslange		T	T	T	T	T	T	T	T	T
Transmission olie Tjek for utætheder		S	T	S	T	S	T	S	T	S
Reparer hvis nødvendigt Udskift for hver 6.000 km
Luftfilter Rens og skift hvis nødvendigt		S	T	T	T	T	T	T	T	-
Tændrør Tjek tilstand Rens eller skift hvis nødvendigt		S	T	S	T	S	T	S	T	T
Bremser	Tjek tilstand	T/J	T/J	T/J	T/J	T/J	T/J	T/J	T/J	T/J
Juster frigang (bagbremse)
Udskift bremseklodser/-bakker hvis nødvendigt
Hjul	Tjek for beskadigelse/skævhed Skift hvis nødvendigt	T	T	T	T	T	T	T	T	T
Dæk	Tjek for beskadigelse/slid Skift hvis nødvendigt	T	T	T	T	T	T	T	T	T
Hjullejer	Tjek for slør og beskadigelse Skift hvis nødvendigt	T	T	T	T	T	T	T	T	T
Kronrørslejer	Tjek for slør og beskadigelse Juster eller udskift hvis nødvendigt	T	T	T	T	T	T	T	T	T
Ventilspillerum	Justér ventilspillerum	J	J	J	J	J	J	J	J	J
Drivrem	Tjek for beskadigelse/slid Skift hvis nødvendigt	S	T	S	T	S	T	S	-	-
Støddæmper utætheder	Tjek funktion og tjek for	T	T	T	T	T	T	T	T	T
Skift hvis nødvendigt
Skruer, møtrikker og bolte	Tjek fastspænding Efterspænd hvis nødvendigt	T	T	T	T	T	T	T	T	T
Kabler	Juster og smør grundigt	T	T	T	T	T	T	T	T	T
Batteri	Tjek tilstand	T	T	T	T	T	T	T	T	T
Centralstøtteben nødvendigt	Tjek funktion og reparer hvis	T	T	T	T	T	T	T	T	T
Sidestøtteben nødvendigt	Tjek funktion og reparer hvis	T	T	T	T	T	T	T	T	T

BemÆRk:

- Luftfilteret skal renses/skiftes oftere, hvis du kører meget på støvede veje og i

vådt føre.

Hvis du har kort mere end 24.000 km eller har haft køretojet i mere end 48 måneder, skal du følge de instruktioner, der er angivet i skemaet for vedligeholdelse

efter 3.000 km eller efter 6 måneder.

10. Specifikationer

Motor (4-takts) 139QM

Type 4-takts, en cylinder, blæserkølet, 2 ventiler

Boring & Slaglængde 39,0 mm x 41,5 mm

Slagvolumen 49 cc

Kompressionsforhold 10,5:1

Tændingssystem CDI

Max. effekt 1,50 kW / 6000 omd./min

Tændrør (NGK) CR7HSA

Støddæmper

For Hydraulisk teleskop

Bag hydraulisk med fjeder

Dæk

Størrelse

For 3.50-10

Bag 3.50-10

Tryk (afkølede dæk) 1 person

For 1,75 kg/cm ^2 175 Kpa 25 psi

Bag 2,00 kg/cm ^2 200 Kpa 29 psi

Bremser

For Skive

Bag Tromle

Dimensioner

Længde x bredde x højde 1650 x 615 x 1040 mm

Akselafstand 1200 mm

Vægt

Tørvægt 80 kg

Kapacitet

Motorolie 0,7 liter

Benzintank 6,4 liter

Max. tilladt vægt 160 kg

Elektrisk system

Batteri 12 V 5AH

Opladning Standard opladning 0,70 A

Hurtig opladning 3,0 A

Hurtig opladning 30 minutter

Sikring 15 A

11. Katalysator

Dette køretøj er udstyret med en katalysator. Katalysatoren indeholder værdifulde metaller, som virker som et filter og omdanner udstødningsgasserne uden at berøre metallerne. Katalysatoren reagerer på stofferne HC, CO og NOx.

Katalysatoren arbejder ved høj temperatur for, at de kemiske reaktioner finder sted. Den kan derfor forårsage brand i alle materialer, der kommer nær den. Derfor bør du ikke parkere dit køretøj i nærheden af højt græs, tørre blade eller andet brændbart materiale.

En defekt katalysator forurener luften og kan forårsage effektnedsættelse. Derfor bør du foretage følgende for at beskytte din katalysator:

• Brug altid blyfri benzin. Selv en lille mængde blyholdig benzin kan beskadige katalysatoren og motoren.
• Sørg for at motoren er i god stand.

• Få undersøgt dit køretøj og foretag reparationer, hvis køretøjet ikke kører optimalt.

• Ledningsdiagram


Alle serviceeftersyn udføres i henhold til serviceplanen i denne bog.

Det er ejerens ansvar, at alle serviceeftersyn overholdes rettidigt og at de udføres af en autoriseret Giantco forhandler.

Hvis serviceintervallerne ikke overholdes, med en margen på +10 procent, så er de ikke rettidigt overholdt.

Vigtigt! Ved manglende overholdelse af serviceintervallerne bortfalder reklamationsretten.

Alle eftersyn udføres for ejers regning.

Der er forbehold i reklamationsretten, hvis service ikke er udført rettidigt.

Pga. manglende ventiljustering kan der være risiko for skade på topstykke, cylinder og ventiler.

Manglende udskiftning af olie, kan resultere i motorhavari, eller unormalt stort slid på cylinder, stempel, krumtap, samt øvrige bevægelige dele i motoren.

Ovenstående opremsning er ikke udtømmende.

Reklamationer på ovenstående forhold anerkendes ikke, som følge af manglende vedligeholdelse/serviceeftersyn.

Service inden 1.000 km eller senest 3 mdr. fra købsdato Service inden 3.000 km eller senest 6 mdr. fra købsdato

Stempel Stempel

Service inden 6.000 km eller senest 12 mdr. fra købsdato Service inden 9.000 km eller senest 18 mdr. fra købsdato

Stempel Stempel

Service inden 12.000 km eller senest 24 mdr. fra købsdato

Stempel Stempel

Service inden 15.000 km eller senest 30 mdr. fra købsdato

Service inden 18.000 km eller senest 36 mdr. fra købsdato

Stempel Stempel

Service inden 21.000 km eller senest 42 mdr. fra købsdato

Service inden 24.000 km eller senest 48 mdr. fra købsdato

Stempel

Service ved mere end 24.000 km eller mere end 48 måneder efter købsdato

Service ved mere end 24.000 km eller mere end 48 måneder efter købsdato

Giantco Danmark Stensgårdvej 1 5500 Middelfart Tlf. 63 41 69 99 www.giantco.dk
