BRUGSANVISNING AQ1000 Pondteam

Brugsanvisning/Bruksanvisning Fontænepumpe /Fontänpump AQ700F / AQ1000F

Dansk brugsanvisning

Læs venligst denne brugsanvisning omhyggeligt igennem, inden pumpen tages i brug.

Da vi hele tiden forbedrer og videreudvikler vore produkter, kan tilbehør m.m. afvige fra billeder på emballage o.a.

Vi anbefaler, at du tjekker vor hjemmeside for de senest opdaterede manualer.

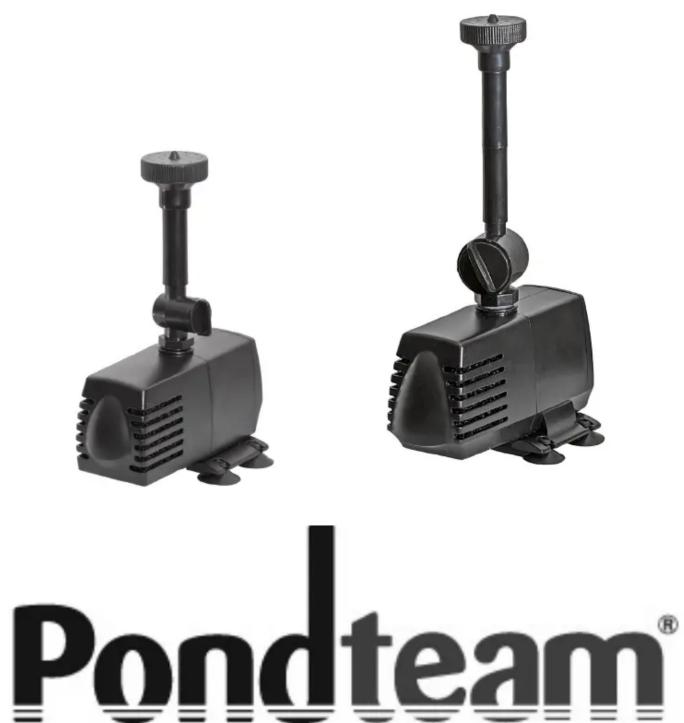

Fontænepumperne AQ700F og AQ1000F er designet til anvendelse i mindre havebassiner, større baljer o. lign.

Fontænepumperne har indkapslet motor og er udelukkende beregnet til brug i neddykket tilstand i havedamme, terrassebassiner o. lign. (såvel udendørs som indendørs).

Fontænepumpen består af følgende:

1. Udendørs transformator (IP44),
2. Pumpehus med 7,5 meter kabel, (Forlængerkabel fås som ekstra tilbehør),
3. Filterkappe med skumfilter

4. Rotordæksel

5. Rotor

6. Fontænesæt bestående af hane, forlængerrør, slangestudse og fontænedyser

Tekniske data.

Pumpetype 700F 1000F

Strømforbrug 10w 17w

Trafo IP44 – 12V Godkendt til udendørs brug

Løftehøjde 1,2 m 1,9 m

Kabellængde 7,5 meter 7,5 meter

Fontænehøjde Vulkan ca. 50 cm ca. 90 cm

Diameter klokke ca. 20 cm ca. 30 cm

Garanti 3 år 3 år

Sikkerhedsforanstaltninger

Anvendelse af denne pumpe i forbindelse med vand er kun tilladt, når de elektriske installationer er i overensstemmelse med gældende forskrifter. I tvivlstilfælde bør man søge råd hos en autoriseret installatør.

Før brugen skal man kontrollere, at kabel og stik er uden synlige skader. Den lokale netspænding og strømtype skal stemme overens med oplysningerne på typeskiltet på transformatoren.

Transformatoren er godkendt til udendørs placering (IP44) i godkendt udendørs stikdåse. Lavvoltspumper leveres med vandtætte stiktyper til de udendørs transformorer, og da denne samling er lavvolt, er den helt risikofri. Såfremt samlingen udsættes for direkte regn anbefaler vi, at den afdækkes med vandfast tape.

Inden man påbegynder arbejde med pumpe, bassin eller springvand skal man altid sørge før at kontakten er afbrudt og stikket er trukket ud – pumpen må aldrig køre tør.

Kablet kan ikke udskiftes, hvis der opstår skade på kabel eller stik, skal pumpen kasseres. Pumpen er kun beregnet for vand op til 35° C og må ikke anvendes i swimmingpools eller i badeværelser.

Pumpen må ikke anvendes af børn eller personer, som ikke forstår hvordan den skal anvendes.

Vandstenspumper bør kun anvendes med den medfølgende trafo.

Justering af vandmængde

For at opnå en passende ydelse til de forskellige fontænedyser der medfølger disse pumper, kan man regulere vandmængden til dysen med medfølgende hane.

Vedligeholdelse

Regelmæssig rensning af filter, rotor og pumpehus anbefales så snavs og kalkaflejringer fjernes, inden de kan blokere de bevægelige dele. Motoren er total indstøbt, sikret mod overophedning og behøver ingen pleje. Hvis pumpen

standser, bør man først tjekke den elektriske forbindelse og, hvis denne er i orden, er det sikkert nødvendigt at rense pumpen.

Rengøring

Før ethvert indgreb i pumpen skal strømmen afbrydes og stikket trækkes ud. Træk indsugningsfiltret af pumpedelen. Drej rotordækslet mod uret og træk det af. Rotoren med akslen kan nu afmonteres. Rens omhyggeligt alle komponenter under rindende vand med en blød børste (f.eks. en tandbørste). Hvis der er kalkbelægninger, fjernes disse med et bad i eddike eller fortyndet eddikesyre

(1:10) i et par timer. Børst derefter den løsnede kalk af og skyl komponenterne i vand inden montering. Sørg for at rotor og rotorleje er korrekt placeret inden indsugningsfiltret igen monteres.

Vinteropbevaring

Beskyt pumpen mod at fryse til. Hvis den anvendes udendørs bør den om efteråret tages op, rengøres og renses for kalk som beskrevet ovenfor. Herefter lægges pumpen i en spand eller anden passende beholder med vand (det

forhindrer pumpens lejer i at indtørre) og denne placeres i et frostfrit rum.

Garanti

Denne pumpe er dækket af en 36 måneders garanti mod produktions- og materialefejl, gældende fra købsdatoen. I tilfælde af reklamation skal pumpen indsendes til os gennem Deres forhandler bilagt dateret kopi af købsnotaen, der gælder som garantibevis. I garantiperioden reparerer eller udskifter vi de

defekte dele (vort valg) med originale reservedele uden beregning. Garantien gælder ikke normalt slid eller skader, der er opstået som følge af misligholdelse, forkert brug og/eller negligering af anførte betjeningsvejledning.

Rotoren og filtersvampen er sliddele og er ikke dækket af garantien.

Ved afkortning af kabler og uautoriseret indgreb i pumpen bortfalder enhver garanti. 3

Affaldshändtering

En defekt pumpe må ikke lægges i den normale dagrenovation, men skal afleveres på en af hjemkommunens genbrugspladser for el-materiel f.eks. en miljøstation.

Rotorlåg / Rotorlock

Filterholder

Rotor 700F - Artnr. 30750 Rotor 1000F - Artnr. 31251

Transformer udendørs / Transformator uttomhus Artnr. 60330

Fittings AQ 700 F (Artnr. 30426)

Forlængerrør /
