BRUGSANVISNING MSZ-FD25VAS MITSUBISHI

- Læs denne brugsanvisning før brugen så korrekt og forsvarlig anvendelse af klima-anlægget sikres.

BRUKSANVISNING

För användaren

• Da dette produkt indeholder roterende dele og dele der kan give elektrisk stød, skal man læse "Sikkerhedsforskrifter", før produktet tages i brug.
• Da nedenstående sikkerhedsforskrifter har stor betydning for sikkerheden, er det vigtigt at de overholdes.
• Læs først brugsanvisningen, og opbevar den derefter sammen med installationsmanualen på et tilgængeligt sted, så den altid er let tilgængelig.

Mærker og deres betydning

ADVARSEL:

Forkert anvendelse kan, afhængig af omstændighederne, medføre risiko for alvorlige uheld.

Betydningen af symboler, der anvendes i denne vejledning

: Må ikke gøres.

: Følg vejledningen.

: Stik ikke fi gre, pinde eller lignende ind.

: Stå ikke på indendørs/undendørsenheden og anbring ikke noget ovenpå dem.

: Risiko for stød. Vær forsigtig.

: Husk at tage netstikkket ud af stikkontakten.

: Sørg for at afbryde strømmen.

⚠ ADVARSEL
	Sæt ikke nedledningen i et mellemstik, brug ikke en forlængerledning, og slut ikke fl ere enheder til en enkelt stikkontakt.Det kan forårsage overophedning, brand eller elektrisk stød.
	Hold stikket fri for snavs, og sæt det helt ind i kontakten.Et snavset stik kan forårsage brand eller elektrisk stød.
	Rul ikke netledningen sammen, træk ikke i den, foretag ikke ændringer ved den, og sæt ikke tunge ting på den.Det kan forårsage brand eller elektrisk stød.
	Undgå at tænde og slukke på afbryderen eller tage stikket ud af stikkontakten eller sætte det i igen, mens anlægget er kører.Der kan dannes gnister, som kan forårsage brand.Når der er slukket for indendørsenheden med fjernbetjeningen, skal du huske at slukke på afbryderen eller tage stikket ud af stikkontakten.
	Undgå køligt luft direkte mod kroppen i længere tid.Dit helbred kan tage skade.
	Brugeren må ikke installere, fl ytte eller reparere enheden.Hvis airconditionanlægget behandles forkert, kan det forårsage brand eller elektrisk stød.
	Stik ikke fl ngre, plinde eller lignende ind l luftindsugningen/-udledningen.Det kan forårsage personskade, da ventilatoren inde i enheden roterer med høj hastighed under drift.

I tilfælde af unormale forhold (f.eks. en brændt lugt) skal du stoppe airconditionanlægget, tage stikket ud af stikkontakten eller slukke på afbryderen.

- Fortsat drift under unormale forhold kan forårsage fejlfunktion, brand eller elektrisk stød. Henvend dig i så tilfælde til forhandleren.

Hvis airconditionanlægget ikke køler eller varmer, kan det skyldes en kølemiddellækage. Henvend dig i så tilfælde til forhandleren. Hvis en reparation medfører, at der skal fyldes kølemiddel på enheden, skal du spørge serviceteknikeren til råds.

- Det påfyldte kølemiddel i airconditionanlægget udgør ingen risiko. Normalt opstår der ikke lækager. Men hvis der løber kølemiddel ud, og det kommer i kontakt med en varmefl ade som f.eks. en varmeblæser, en petroleumsovn eller et komfur, dannes der skadelige gasser.

FORSIGTIG

Rør ikke ved luftindtaget eller aluminiumlamellen på indendørs-/udendørsenheden.

• Det kan forårsage personskade.

Brug ikke insektspray eller sprays med brandfarligt indhold på enheden.

- Dette indebærer risiko for brand og/eller at enheden deformeres.

Udsæt ikke kæledyr eller stueplanter for en direkte luftstrøm.

- De kan tage skade.

Stil ikke andre elapparater eller møbler under indendørs-/udendørsenheden.

- Der kan dryppe vand fra enheden, som kan forårsage skade eller fejlfunktion.

Lad ikke airconditionanlægget stå på et stativ, der er beskadiget.

- Enheden kan falde ned og forsage personskade.

SIKKERHEDSFORSKRIFTER

[∅0TX]	Træd ikke op på en ustabil bænk for at betjene eller rengøre enheden.· Du kan komme til skade, hvis du falder ned.
	Træk ikke i netledningen.· Det kan få en del af kerneledningen til at knække, hvilket kan medføre overophedning eller brand.
	Batterierne må hverken oplades, demonteres eller kastes på åben ild.· Det kan få batterierne til at lække eller forårsage brand eller eksplosion.
	Lad ikke enheden køre i længere til ved høj luftfugtighed (80% relativ fugtighed eller mere), f.eks. ved åben dør eller vindue.· Vandkondenseringen inde i airconditionanlægget kan dryppe, så møbler bliver våde og tager skade.
	Brug ikke enheden til specielle formål, f.eks. til opbevar-ing af fødevarer, dyrebur, væksthus eller opbevaring af præcisionsenheder eller kunstgenstande.· Dette kan forringe kvaliteten eller skade dyr og planter.
	Udsæt ikke forbrændingsenheder for en direkte luftstrøm.· Dette kan medføre ufuldstændig forbrænding.
[∅2H∅]	Sluk for enheden før rengøring, og tag stikket ud af stik- kontakten eller sluk på afbryderen.· Det kan forårsage personskade, da ventilatoren inde i enh- eden roterer med høj hastighed under drift.
	Hvis enheden ikke skal bruges i længere tid, skal stikket tages ud af kontakten, og der skal slukkes på afbryderen.· Enheden kan samle snavs, hvilket kan medføre overoph- edning eller brand.
	Udskift alle batterier i fjernbetjeningen med nye af samme type.· Hvis du bruger gamle batterier sammen med nye, kan det medføre overophedning, lækage eller eksplosion.
	Skyl grundigt med rent vand, hvis du får batterivæske på huden eller på tøjet.· Hvis du får batterivæske i øjnene, skal du skylle dem grundigt med rent vand og omgående søge læge.
	Sørg for at området er veludluftet, hvis enheden bruges sammen med en forbrændingsenhed.· Utilstrækkelig ventilation kan forårsage iltmange.
	Sluk på afbryderen, hvis du hører torden og der er risiko for lynnedslag.· Enheden kan tage skade, hvis lynet slår ned.
	Når airconditionanlægget har været i brug i fl ere sæsoner, skal der ud over rengøring udføres eftersyn og vedlige- holdelse.· Snavs eller støv på enheden kan forårsage en ubehagelig lugt eller tilstoppe afl øbet, så der lækker vand fra in- dendørsenheden. Kontakt forhandleren vedrørende eftersyn og vedligeholdelse, som kræver specialviden og -kendskab.

[CZZZ]	Betjen ikke kontrollerne med våde hænder.• Det kan forårsage elektrisk stød.
	Rengørikke airconditionanlægget med vand, og sæt ikke objekter, der indeholder vand, f.eks. en blomstervase, på det.• Det kan forårsage brand eller elektrisk stød.
	Træd ikke op på, og sæt ikke objekter på udendørsenheden.• Du kan komme til skade, hvis du eller objektet falder ned.

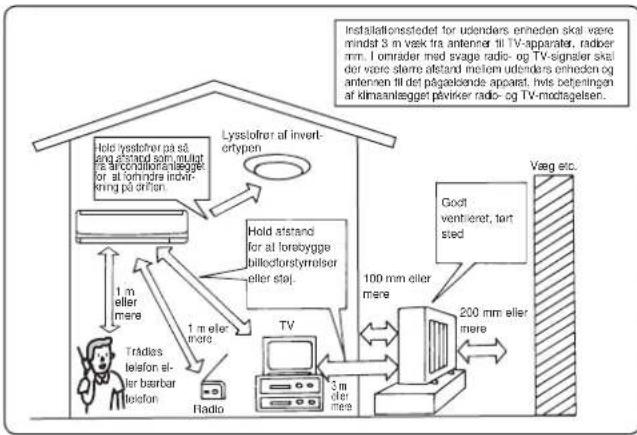

Vedrørende installation

⚠ ADVARSEL
	Kontakt forhandleren vedrørende installation af airconditionanlægget.Det må ikke installeres af brugeren, da installationen kræver specialviden og -kendskab. Et forkert installeret airconditionanlæg kan forårsage vandlækage, brand eller elektrisk stød.
	Slut airconditionanlægget til en separat strømforsyning.I modsat fald kan der opstå overophedning eller brand.
	Installer ikke airconditionanlægget på et sted, hvor der kan forekomme udsivning af brændbar gas.Hvis der siver gas ud, som samler sig i nærheden af enheden, er der fare for eksplosion.
	Foretag jordforbindelsen korrekt.Forbind ikke jordledningen til et gasrør, vandrør, en lynafI eder eller et telefonjordkabel. Forkert jordforbindelse kan forårsage elektrisk stød.
⚠ FORSIGTIG
	Monter en fejlstrømsafbryder afhænglig af installationsstedet for airconditionanlægget (f.eks. meget fugtige områder).Hvis der ikke installeres en fejlstrømsafbryder, vil der være risiko for elektrisk stød.
	Kontroller, at afl øbsvandet løber korrekt fra.Hvis afl øbet ikke er i orden, kan der dryppe vand ned fra indendørs-/udendørsenheden, så møbler bliver våde og tager skade.
I tilfælde af unormale forholdStop omgående brugen af airconditionanlægget, og kontakt forhandleren.

BORTSKAFFELSE

Henvend dig til forhandleren for råd vedrørende bortskaffelse af produktet.

Bemærk:

Dette symbol gælder kun for EU-lande. Symbolet er i overensstemmelse med artikel 10 af direktiv 2002/96/EC Oplysninger til brugere og Tillæg IV.

Dit produkt fra MITSUBISHI ELECTRIC er designet og fremstillet med kvalitet-smaterialer og -komponenter, der kan genbruges.

Dette symbol viser, at elektrisk eller elektronisk udstyr ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid.

Bortskaf dette udstyr på en lokal genbrugsplads.

I EU er der særskilte indsamlingsordninger for elektriske og elektroniske produkter.

Hjælp os med at bevare det miljø, vi lever i!

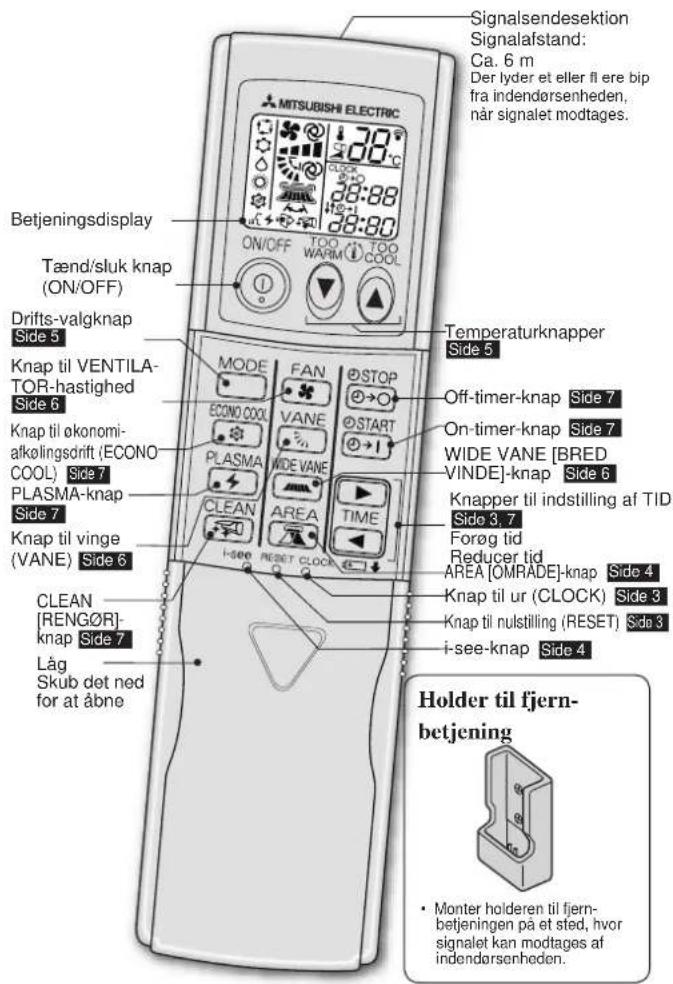

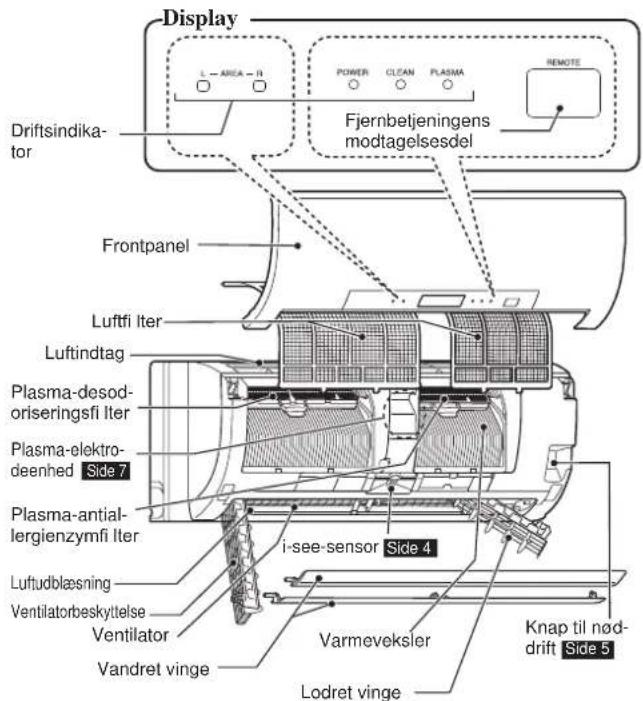

DELENES BETEGNELSE

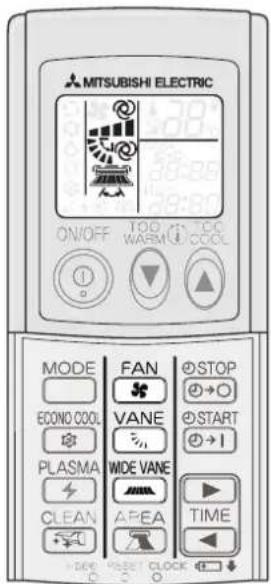

Indendørsenhed Fjernbetjening

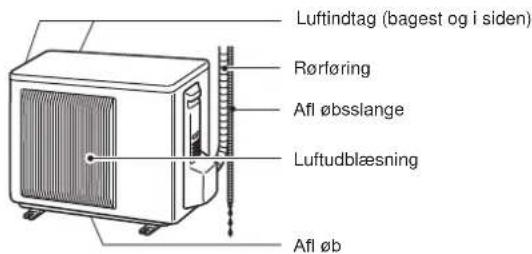

Udendørsenhed

Udseende af udendørsenheden kan variere for nogle modeller.

Brug kun den fjernbetjening, som leveres med enheden. Brug ikke andre fjernbetjeninger.

KLARG∅RING F∅R ANVENDELSEN

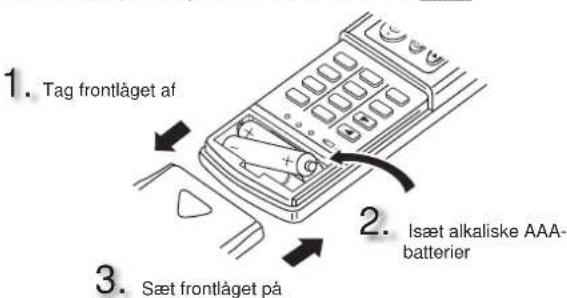

Installation af fjernbetjeningens batterier

Husk at indstille placeringen, før batterierne sættes i. Side 4

- Kontroller, at batterierne vender rigtigt. - Brug ikke mangan-batterier. Derved kan fjernbetjeningen fungere forkert.

- Brug ikke genopladelige batterier.

- Udskift batterierne med nye af samme type.

- Batterierne holder i ca. 1 år. Men batterier med uløbet holdbarhedstid holder kortere.

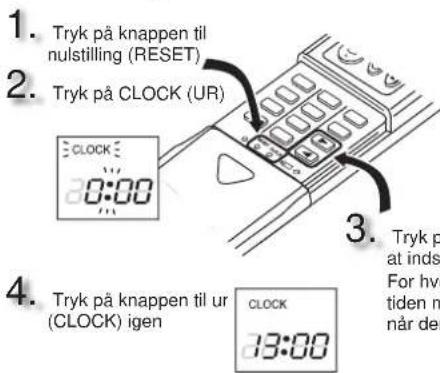

Indstilling af aktuel tid

• Tryk forsigtigt på knappen til nulstilling (RESET) og knappen til ur (CLOCK) med en tynd pind. Hvis knappen til nulstilling (RESET) ikke trykkes ind, er det ikke sikkert, at fjernbetjeningen lungerer som den skal.
  Tryk på knappen til tid (TIME) for at indstille tiden. For hvert tryk øges/reduceres tiden med 1 minut (10 minutter, når der trykkes længere)

KLARG∅RING F∅R ANVEN- DELSEN

Indstilling af placering

Indstil altid skydekontakten inde i fjernbetjeningen i overensstemmelse med indendørsenhedens placering.

Placering:

Venstre: Afstanden til objekter (væg, skab etc.) er mindre end 50 cm til venstre Midte: Afstanden til objekter (væg, skab etc.) er mere end 50 cm til venstre og højre

Højre: Afstanden til objekter (væg, skab etc.) er mindre end 50 cm til højre

(Venstre) (Midte)
(Højre)

Område Venstre Midte Højre
Skydekontakt
Fjernbetjeningsdis-play

i-see

• Tryk forsigtigt ved hjælp af en tynd pind.
  • lyser. (Betjeningsdisplayafsnit)

i-see

Tryk på igen for at forlade i-see-drift.

i-see-dri

Sensorerne måler konstant rumtemperaturen samt gulv-/vægtemperaturerne for at justere automatisk til den indstillede temperatur ved at vurdere den temperatur, som faktisk opfattes af en person i rummet ("følt temperatur").

i-see-sensor

Når AREA [OMRÅDE]-indstillingen ikke er aktiveret, varierer føleområdet af i-see-sensoren afhængig af placeringen af klimaanlægget.

Placering	Venstre Midte	Høfre
Føleområde

Bemærk:

Rør ikke ved i-see-sensoren. Dette kan forårsage fejlfunktion af i-see-sensoren.

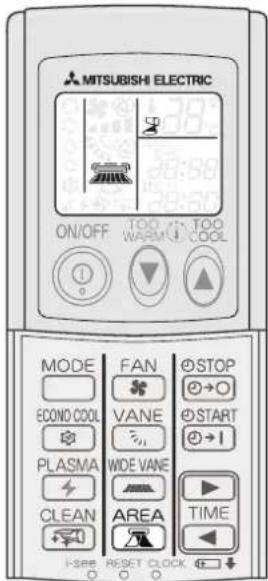

OMRÅDEINDSTILLING

AREA

Tryk på 📄 for at vælge AREA [OMRÅDE]. Ved hvert tryk ændres OMRÅDE i følgende rækkefølge:

• i-see-drift skal være aktiv, for at AREA [OMRÅDE] kan vælges.
• Vandret luftstrømsretning 📄 kan ikke vælges, när der er indstillet AREA [OMRÅDE].
  *1 Vandret luftstrømsretning indstillet af ASN. 6

AREA

Vælg det ønskede område til arírconditioning.

Indendørsenhedsdisplay

Vandret luftstrømsretning:

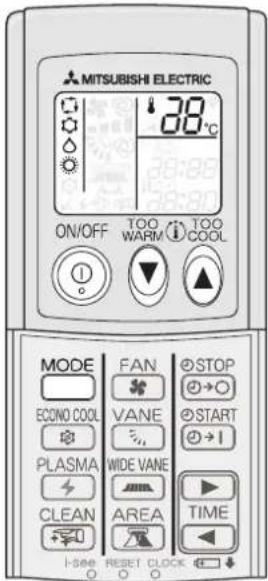

VALG AF DRIFTSTILSTANDE

1

Tryk på MODE for at vælge driftstilstand. Ved hvert tryk ændres tilstanden i følgende rækkefølge:

3

Tryk på eller for at indstille temperaturen. Ved hvert tryk hæves temperaturen med 1°C.

-

Tryk på 🔍 at stoppe driften. - Samme indstilling vælges næste gang blot ved at trykke på 🔍

[Figure]

AUTO-tilstand (Automatisk skift)

Enheden vælger driftstilstand afhængig af forskellen mellem rumtemperaturen og den indstillede temperatur. I AUTO-tilstand skifter enheden tilstand mellem afkøling og opvarmning (COOL←HEAT), når rumtemperaturen ligger 2°C fra den indstillede temperatur i mere end 15 minutter.

Bemærk:

Under multisystemdrift kan enheden muligvis ikke skifte driftstilstand mellem afkøling (COOL) og opvarmning (HEAT). I så fald går indendørsenheden i standby-tilstand.

[NO TEXT]

Afkølingstilstand (COOL)

Nyd den kølige luft ved den ønskede temperatur. Brug ikke afkølingstilstanden (COOL) ved lave udetemperaturer (lavere end -10°C). Vand, der kondenserer i enheden, kan dryppe og gøre møbler våde og forårsage skader, etc.

[NO TEXT]

Tørringstilstand (DRY)

Affugt rummet. Rummet kan afkøles en smule. Temperaturen kan ikke indstilles i tørringstilstand (DRY).

O

Opvarmningstilstand (HEAT)

Nyd den varme luft ved den ønskede temperatur.

Nøddri

Nøddrift kan aktiveres ved at trykke på nøddriftknappen (E.O.SW) på indendørsenheden.

Hver gang der trykkes på E.O.SW (nøddriftknappen), ændres tilstanden i følgende rækkefølge:

Driftsindikator

Nødkøling (Emergency COOL)

Nødopvarmning (Emergency HEAT)

Stop

Indstillet temperatur: 24°C Ventilatorhastighed: Medium Vandret vinge: Auto

Bemærk:

De første 30 minutters drift er en testkørsel. Temperaturstyringen arbejder ikke, og ventilatorhastigheden er indstillet til Høj.

Automatisk genstartsfunktion

Hvis der sker et strømsvigt, eller strømmen slås fra under drift, sørger den "automatiske genstartsfunktion" for, at driften genoptages som indstillet med fjernbetjeningen før strømafbrydelsen. Når timeren er indstillet, annulleres tidsindstillingen, og enheden starter driften, når strømmen vender tilbage.

Hvis du ikke ønsker at bruge denne funktion, spørg da servicerepræsen- stanten, idet enhedens indstillinger skal ændres.

Multisystemdri

Der kan bruges to eller fl ere indendørsenheder sammen med én udendørsenhed. Hvis fl ere indendørsenheder bruges samtidigt, kan afkøling og opvarmning ikke ske samtidigt. Når der er valgt afkøling (COOL) på den ene enhed og opvarmning (HEAT) på en anden og omvendt, går den sidst indstillede enhed i standby-tilstand. Strømindikatoren blinker (displayafsnit).

JUSTERING AF VENTILATORHASTIGHED OG LUFTSTRÖMMENS RETNING

Tryk på FAN at vælge ventilatorhastighed. Ved hvert tryk ændres ventilatorhastigheden i følgende rækkefølge:

• Der lyder to korte bip fra indendørsenheden, när den indstilles til AUTO.
• For at afkøle/opvarme et rum mere anvendes (Sperhøj) tilstanden.
• Brug indstillingen ■ (Langsom), hvis lyden fra klimaanlægget forstyrer Dem, när De sover.

VANE

Tryk på før at vælge luftstrømmens retning. Ved hvert tryk ændres luftstrømmens retning i følgende rækkefølge:

- Der lyder to korte bip fra indendørsenheden, när den indstilles til AUTO.

WIDE VANE

Tryk på for at vælge vandret luftstrømsretning. Ved hvert tryk ændres luftstrømmens retning i følgende rækkefølge:

Tryk på i afkølingstilstand (COOL) 5 starte økonomiafkølingsdrift (ECONO COOL). Enheden udfører lodret svingfunktion i forskellige cyklusser i overensstemmelse med enhedens temperatur. Indstillingstemperaturen fastlægges automatisk 2°C højere.

ECONO COOL

Tryk på igen for at annullere økonomiafkølingsdrift (ECONO COOL).

Skiftende luftstrøm (ændringer i luftstrømmen) får dig til at føle det køligere end ved en konstant luftstrøm. Så selvom den indstillede temperatur automatisk indstilles 2°C højere, kan man styre kølefunktionen uden at det går ud over komforten. Det betyder, at der kan spares energi.

TIMERSTYRET ANVENDELSE (ON/OFF-TIMER)

1

START

Tryk på eller under drift for at indstille timeren.

(ON timer): Enheden starter på det indstillede tidspunkt.

(OFF timer): Enheden stopper på det ind- stillede tidspunkt.

* @ller blinker * Kontroller, at det aktuelle klokkeslæt er indstillet korrekt. Side 3

2

Tryk på (forøg) og (reducer) for at indstille tiden for timeren. Hvert tryk forøger eller reducerer den indstillede til med 1

3

Tryk på eller igen for cat annullere timeren.

Bemærk:

• ON- og OFF-timerne kan bruges i en kombination. ↓mærket viser række-følgen af timeroperationerne.
• Se side 5 "Automatisk genstartsfunktion", hvis strømmen svigter under indstilling af ON/OFF-timer.

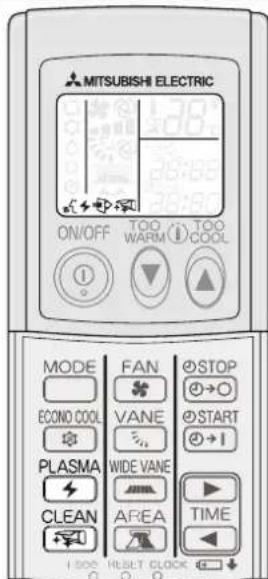

PLASMADRIFT

PLASMA

Tryk på for at PLASMA-driften. - PLASMA-lampen lyser. (Displayafsnit)

PLASMA

Tryk på 🔍 igen for at annullere PLASMA-driften.

Hvader "PLASMA-drift"?

Plasmadrift består af desodoriserings- og luftrensningsfunktioner. Partiklerne fra lugtudsendende stoffer absorberes og nedbrydes af plasmades- odoriseringsfilteret. Allergenpartikler såsom pollen og husstøv opsamles af plasma-antiallergifilteret. Disse filtre arbejder med negalive ioner, der gener- eres af plasmaelektrodeenheden.

RENSEDRIFT

CLEAN

Tryk på 📄 for at aktiver RENSE-drift.

• Denne enhed udfører rensedrift, når den er stoppet med knappen eller OFF-timer efter AFK∅LING/T∅RRING. RENSE-lampen lyser. (Displayafsnit)
• RENSE-driften udføres ikke, när: AFK∅LING er aktiveret i mindre end 3 minutter/T∅RRING er aktiveret i mindre end 6 minutter.

CLEAN

Tryk på 📄 igen for at deaktivere RENSE-driften.

- RENSE-drift deaktiveres ikke ved at trykke på

Hvader "RENSE-drift"?

RENSE-driftsfunktionen hjælper med at holde enheden ren og forebygger skimmeldannelse ved at generere små mængder ozon (4) og udføre VENTILATOR-drift i ca. 40 minutter. Det anbefales at lade RENSE-driften være aktiveret hele tiden.

*1 Ca. 0,01 ppm ved luftudgangen. Det samme niveau som i naturen, f.eks. i skove, og det har ingen indvirkning på det menneskelige legeme.

Bemærk:

• Ventilatoren er stoppet i de første 15 minutter af RENSE-driften.
• Ved drift af flere systemer kan luften fra enheden blive varm. I så fald annulleres RENSE-driften automatisk for at forhindre en uønsket stigning i rumtemperaturen.

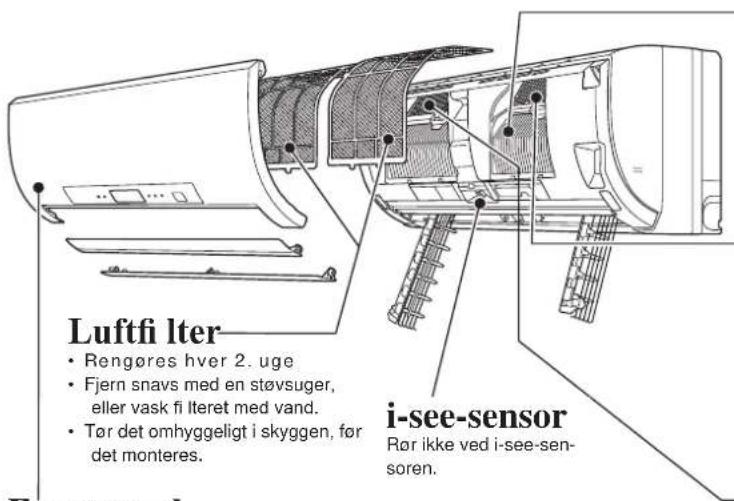

RENG∅RING

Vejledning:

• Sluk for strømtilførslen eller på afbryderen før rengøringen.
• Pas på ikke at røre ved metaldelene med hænderne.

• Brug ikke rensebenzin, fortynder, skurepulver eller insektmidler.

• Brug kun fortyndede milde rengøringsmidler.

• Udsæt ikke delen for direkte sollys eller åben ild for at tørre dem.
• Brug ikke vand, der er varmere end 50°C.

Varmeveksler

• Beskyt hænderne med handler.
• Brug hurtigrengøringssættet
  (QUICK CLEAN KIT) (ekstraudstyr).
  Delnummer
  IAC-093SS-E
• Se anvisningerne i Hurtigrengøringssæt (QUICK CLEAN KIT) vedrørende detaljer.

• Fjern snavs vha. en støvsuger.
Hvis snavset ikke kan fjernes vha. en støvsuger:
- Læg fi iteret sammen med rammen i lunkent vand og vask det.
- Tør det omhyggeligt i skyggen efter vask, og sæt det på plads igen. Hvert år:

- Udskift det med et nyt luftrensningsfi lter for at opnå den bedste ydeevne.

• Delnummer

MAC-417FT-E

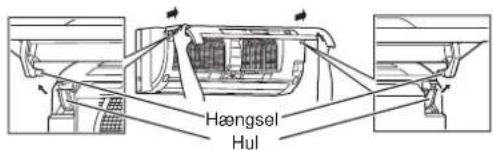

Frontpanel

1. Løft frontpanelet, til der høres en kliklyd.

2. Tag fat i hængslerne, og træk for at fjerne det som vist i illustrationen herover.

- Tør det af med en blød, tør klud, eller vask det med vand.

• Lad det ikke ligge i vand i mere end to timer.

- Tør det omhyggeligt i skyggen, før det monteres.

1. Monter panelet i omvendt rækkefølge af afmonteringen. Luk frontpanelet omhyggeligt, og tryk på de steder, der er angivet med pilene.

Plasma-desodoriseringsfi lter

Hver 3. måned:

- Fjern snavs med en støvsuger, eller læg fi lteret i lunkent vand (30 til 40°C) i ca. 15 minutter. Skyl det grundigt.

- Tør det omhyggeligt i skyggen efter vask, og sæt det på plads igen.

- Desodoriseringsfunktionen gendannes ved at rengøre fi Iteret.

- Udskift det med et nyt luftrensningsfi Iter.

• Delnummer MAC-307FT-E

Bemærk:

• Rens fi Itrene med jævne mellemrum for at opnå den bedste ydeevne og reducere strømforbruget.
  • Rør ikke ved i-see-sensoren.

Luftudblæsning og ventilator (husk at stoppe ventilatoren før rengøring)

Vend den vandrette vinge nedad. Fjern derefter den øverste vinge som vist i ① og ②.

• Gentag ① og ② for den nederste vinge.

Rengør luftudblæsningen og ventilator.

- Tør af med en blød, tør klud.

Rengør ventilatoren.

• Brug hurtigrengøringssættet (QUICK CLEAN KIT) (ekstraudstyr).
  Delnummer MAC-093SS-E
• Se anvisningerne i Hurtigrengøringssæt (QUICK CLEAN KIT) vedrørende detaljer.

Sæt de lodrette vinger tilbage på plads én efter én i deres re-spektive styr.

- Tryk på vingerne, til de klikker på plads.

Monter den vandrette vinge i omvendt rækkefølge af afmonteringen.

- Hvis den vandrette vinge ikke monteres korrekt, blinker alle LED-lamper, når der tændes for strømmen.

Bemærk:

Udsæt ikke vingen eller ventilatorens beskyttelsesdæksel for voldsom kraft.

Hvis DER ER TEGN PÅ, AT DER ER OPSTÅET PROBLEMER

Hvis enheden stadig ikke fungerer, selv efter at dette er kontrolleret, skal du ophøre med at anvende airconditionanlægget og kontakte forhandleren.

Symptom Forklaring og kontrolpunkter
Indendørsenhed
Enheden kan ikke betjenes.	Er afbryderen aktiveret?Er strømforsyningsstikket sat i?Er ON-timeren indstillet?Side 7
Alle LED-lamper på indendørsenheden blinker.	Er de vandrette vinger monteret korrekt?Side 8
Den vandrette vinge bevæger sig ikke.	Er den vandrette og den lodrette vinge monteret korrekt?Side 8Er ventilatorens beskyttelsesdæksel deformeret?
Enheden kan ikke bruges i ca. 3 minutter, efter at den er startet igen.	Dette beskytter enheden via instruktioner fra mikroprocessoren. Vent.
Der udsendes tåge fra udblæsningen på indendørsenheden.	Den kølige luft fra enheden nedkøler hurtigt fugten i rummets luft, hvorved der dannes tåge.
Svingfunktionen af den VANDRETTE VINGE afbrydes et øjeblik og startes så igen.	Dette sker for at svingfunktionen af den VANDRETTE VINGE kan fungere normalt.
Luftstrømmens retning ændres under anvendelsen. Retningen af den vandrette vinge kan ikke indstilles med fjernbetjeningen.	Når enheden arbejder i afkølingstilstand (COOL) eller tørretilstand (DRY), og driften fortsætter med luftstrømmen rettet nedad i 0,5 til 1 time, sættes retningen af luftstrømmen automatisk til position (1) for at forhindre, at kondenseret vand drypper ned.Hvis luftgennemstrømningstemperaturen er for lav under opvarming, eller når der udføres afrimning, indstilles den vandrette vingeposition automatisk til vandret.
Funktionen stoppes i ca. 10 minutter i opvarmningsfunktionen.	Udendørsenheden optøs.Dette sker i løbet af maks. 10 minutter, så vent venligst. (Når udendørstemperaturen er for lav, eller luftfugtigheden er for høj, dannes der frost.)
Enheden begynder selv at arbejde, når der tændes for strømmen, selvom den ikke betjenes med fjernbetjeningen.	Disse modeller er udstyret med en automatisk genstartsfunktion. Når hovedafbryderen slukkes, uden at enheden er stoppet med fjernbetjeningen, og derefter tændes igen, vil enheden automatisk starte i den samme tilstand, som var indstillet med fjernbetjeningen, lige inden hovedafbryderen blev slukket.Se “Automatisk genstartsfunktion”side 5.
Driften stopper ikke, eller der blæses luft, selv om der er trykket på ON/OFF [TÆND/SLUK]-knappen.	Lyser CLEAN [RENSE]-lampen? Når CLEAN [RENSE]-lampen lyser, udføres der en RENSE-proces.Side 7
CLEAN [RENSE]-lampen lyser.	Der udføres en CLEAN [RENSE]-proces.Side 7
Multisystem
Den indendørsenhed, som ikke arbejder, bliver varm, og fra enheden kommer en lyd af rindende vand.	Der løber konstant en lille smule kølevæske ind i indendørsenheden, selvom den ikke er i drift.
Når der vælges opvarmningsdrift, starter driften ikke med det samme.	Hvis driften startes under afrimning af udendørsenheden, tager det nogle få minutter (maks. 10 minutter), før der blæses varm luft ud.
Udendørsenhed
Ventilatoren i udendørsenheden roterer ikke, selvom kompressoren kører. Selvom ventilatoren begynder at rotere, stopper den hurtigt.	Når udetemperaturen er lav under afkølingsdrift, kører ventilatoren periodisk for at opretholde en tilstrækkelig kølekapacitet.
Der siver vand ud af udendørsenheden.	Under funktionerne AFK∅LING og T∅R er rør eller rørforbindelsessektionerne kolde, hvorfor der dannes kondens.Under opvarmningsfunktionen drypper der kondensvand fra varmeveksleren.Under opvarmningsfunktionen tør optøningsfunktionen det frose vand på udendørsenheden, så det drypper ned.

Symptom Forklaring og kontrolpunkter
Udendørsenhed
Der kommer hvid rør fra udendørsenheden.	I opvarmningsdrift opstår der ved optøningsfunktionen damp, som ligner hvid røg.
Fjernbetjening
Displayet på fjernbetjeningen fremkommer ikke eller svagt. Indendørsenheden reagerer ikke på fjernbetjeningssignalet.	Er batterierne brugt op?Side?Er polariteten (+,-) på batterierne korrekt?Side 3Er der blevet trykket på en knap på fjernbetjeningen til et andet elektrisk apparat?
Køler eller varmer ikke
Rummet kan ikke køles eller opvarmes tilstrækkeligt.	Er temperaturindstillingen i orden?Side 5Er ventilatorindstillingen i orden? Skift ventilatorindstillingen til en højere indstilling.Side 6E fi iteret rent?Side 8Er ventilatoren eller varmeveksleren på indendørsenheden ren?Side 8Er der nogen genstande, der blokerer luft-indsugning eller luftudledning på indendørs-eller udendørsenheden?Er der et vindue eller en dør åben?
Rummet kan ikke afkøles tilstrækkeligt.	Når der anvendes en ventilator eller et gaskomfur i dette rum, øges afkølingsbehovet, og dette medfører utilstrækkelig afkølingseffekt.Når udetemperaturen er høj, kan køleeffekten være utilstrækkelig.
Rummet kan ikke opvarmes tilstrækkeligt.	Når udetemperaturen er lav, kan varmeeffekten være utilstrækkelig.
Luftstrømmen blæses ikke hurtigt ud i opvarmningsfunktionen.	Vent mens enheden forbereder at blæse varm luft ud.
Luftstrøm
Luften fra indendørsenheden lugter mærkeligt.	E fi iteret rent?Side 8Er ventilatoren eller varmeveksleren på indendørsenheden ren?Side 8Enheden kan indsuge lugten af vægge, tæpper, møbler, stoffer osv. og blæse den ud med luften.Under PLASMA-drift kan du muligvis lugte den ozon, der genereres i små mængder fra plasmaelektrodeenheden. Dette er ikke en fejlfunktion.
Lyd
En knasende lyd høres. • Denne lyd frembringes af udvidelse/sammentrækning af frontpanelet etc. på grund af ændringer i temperaturen.
En boblende lyd høres. • Denne lyd høres, når udeluften trækkes ind fra drænslangen, når hætten eller ventila-toren starter, og det får vandet i afl øbsslangen til at sprøjte ud.Denne lyd høres også, når udeluften blæser ind i afl øbsslangen i stærk blæst.
Der høres en mekanisk lyd fra indendørsenheden.	Det er lyden af relæet, der tænder/slukker kompressorens ventilator.
En lyd af rindende vand høres.	Dette er lyden af kølemiddel eller kondens-vand, der løber inde i enheden.
Nogle gange kan man høre hvæselyde.	Dette er lyden, der høres, når kølemiddel-fl owet let i enheden skifter.

I følgende tilfælde skal du slukke for airconditionanlægget og henvende dig til forhandleren.

• Hvis der siver vand ud, eller det drypper fra indendørsenheden.
• Hvis den øvre driftsindikator blinker.
  • Hvis afbryderen udløses ofte.
• Signalet fra fjernbetjeningen modtages ikke i et værelse, hvor et lysstofrør af elektronisk tænd/sluk type (lysstofrør af invertertypen) anvendes.
• Driften af airconditionanlægget forstyrer radio- eller TV-modtagelse. Det kan være nødvendigt at installere en forstærker til påvirkede apparat.
  • Når der høres en unormal lyd.

Hvis KLIMAANLæGGET IKKE SKAL ANVENDES I LÆNGERE TID

1

Indstil den højeste temperatur i manuel afkølingstilstand (COOL), og lad airconditionanlægget køre i 3-4 timer. Side 5 Det tørrer enheden indvendig.

2

Sluk på afbryderen, og/eller tag stikket ud af stikkontakten.

4

Tag alle batterierne ud af fjernbetjeningen.

Når airconditionanlægget skal bruges igen:

1

Rengøring af luftfilteret. Side 8

2

Kontrollér at indendørs- og udendørsenhedens luftindsugning og luftudledning ikke er blokerede.

3

Kontroller, at jordledningen er korrekt forbundet.

INSTALLATIONSSTED OG ELEKTRISK ARBEJDE

Installationssted

Installer ikke airconditionanlægget på følgende steder:

• Hvor der er meget maskinolie.
- Hvor salt forekommer, f.eks. i kystområder.
- Hvor der frembringes sulfi dgas som f.eks. i områder med varme kilder.
- Hvor der forekommer oliestænk eller olieholdig røg.
- Hvor der er højfrekvensapparater eller trådløse apparater.
- Hvor luften fra udendørsenhedens luftudblæsning er blokeret.
- Hvor driftslyden eller luft fra udendørsenheden kan genere naboer.

Elektrisk installation

• Sørg for et specielt kredsløb til strømforsyning af airconditionanlægget.
• Sørg for at afbryderens kapacitet er korrekt.

Henvend dig til forhandleren, hvis du har spørgsmål.

SPECIFICATIONER

Model	Indendørs MSZ-FD25VA MSZ-FD25VA MSZ-FD35VA MSZ-FD35VA
	Udendørs MUZ-FD25VA MUZ-FD25VAH MUZ-FD35VA MUZ-FD35VAH
Funktion Afkøling Opvarmning Afkøling Opvarmning Afkøling Opvarmning Afkøling Opvarmning Opvarmning
Strømforsyning ~ /N, 230 V, 50 Hz ~ /N, 230 V, 50 Hz
Kapacitet kW 2,5 3,2 2,5 3,2 3,5 4,0 3,5 4,0
Indgang kW 0,485 0,610 0,485 0,610 0,850 0,865 0,835 0,850
Vægt	Indendørs	kg	12				12
	Udendørs	kg	36				36
Kølevæskekapacitet (R410A)		kg	1,15				1,15
IP-kode	Indendørs		IP 20				IP 20
	Udendørs		IP 24				IP 24
Tilladt overdriftstryk	LP ps	MPa	1,64				1,64
	HP ps	MPa	4,15				4,15
Støjniveau	Indendørs(superhøj/høj/med./langsom)	dB(A)	42/36/29/20	43/36/29/20	42/36/29/20	43/36/29/20	43/36/29/21	44/36/29/21	43/36/29/21	44/36/29/21
	Udendørs	dB(A)	46				47	50	47	50

Garanteret operationsområde

		Indendørs	Udendørs
			MUZ-FD25/35VA	MUZ-FD25/35VAH
Afkøling	∅vre grænse	32°C DB23°C WB	46°C DB—	46°C DB—
	Nedre grænse	21°C DB15°C WB	-10°C DB—	-10°C DB—
Opvar-mning	∅vre grænse	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Nedre grænse	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

Bemærk:

Nominel effekt

Afkøling

Indendørs: 27°C DB, 19°C WB

Udendørs: 35°C DB

Opvarmning

Indendørs: 20°C DB

Udendørs: 7°C DB, 6°C WB
