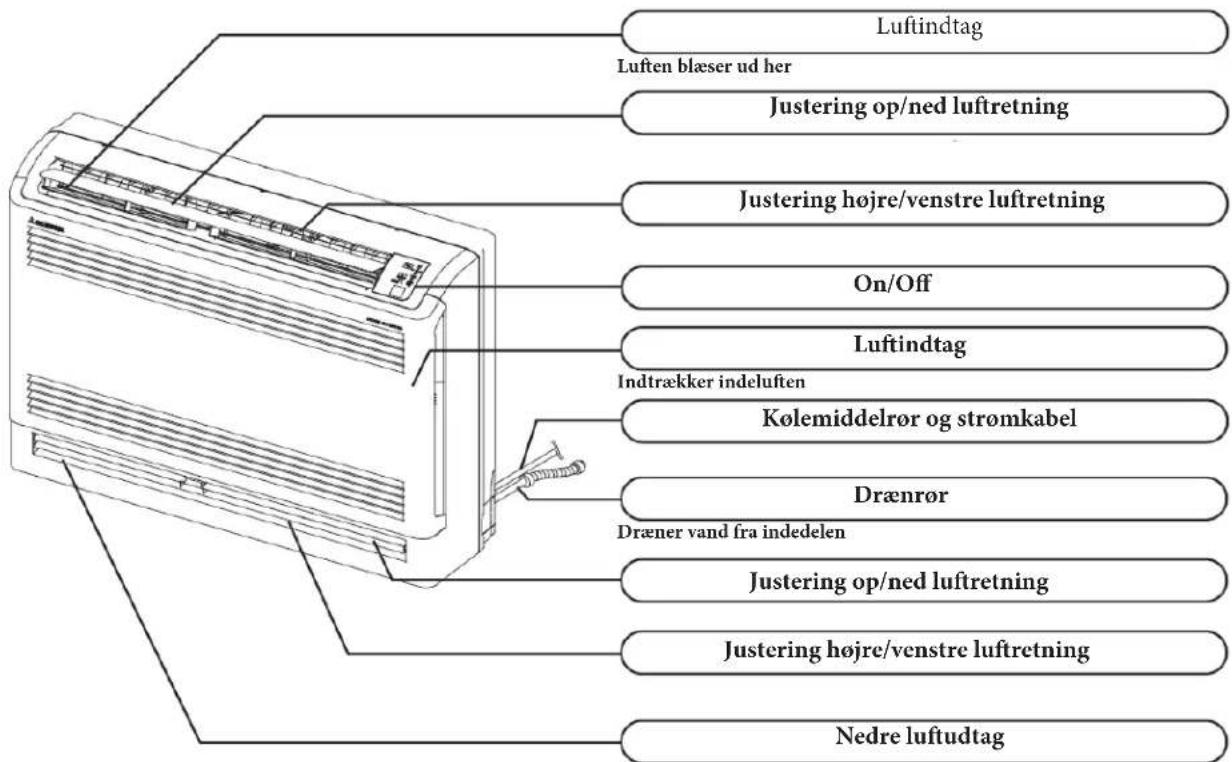

3 Navne på dele og funktioner

5 Brug af fjernbetjening

6 Installation af 2 units i samme rum

6 Børnesikring

7 Drift og display for fjernbetjening

8 Indstilling af realtid

9 Temperaturindstilling i autodrift

9 Ventilatorhastighed

10 Køl, varme, tørring, ventilatordrift

10 Air Condition drifttemperatur indstilling

10 Karakteristika for varmedrift

11 Justering af luftretning

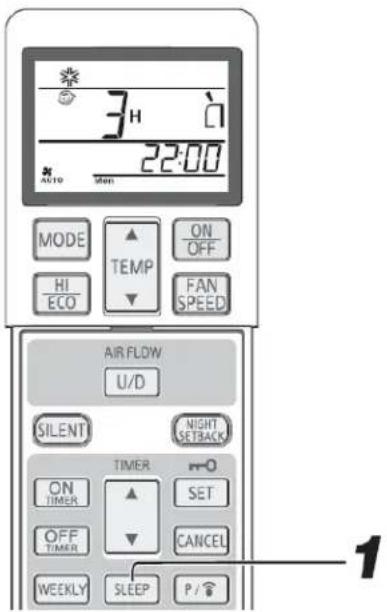

12 Sleep Timer drift

12 OFF Timer drift

13 ON Timer drift

13 Sleep Timer + ON Timer drift

14 ON Timer + OF Timer drift

15 Ugentlig Timer drift

19 High Power /Economy drift

20 Night Set Back drift

20 Stilledrift

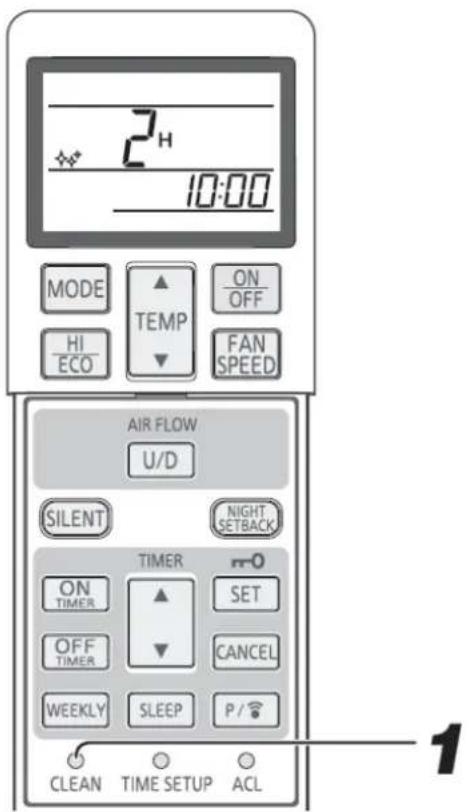

21 Selv-rensning

21 Auto-genstart funktion

21 Tip til effektiv drift

22 Valg af luftudleding

22 Valg af auto luftudtag

23 Vedligeholdelse

25 Korrekt installation

25 Fejlsøgning

27 Kontakt din forhandler

27 Multisystemer

28 Fejlindikering

Læs sikkerhedsforeskrifterne og brugervejledningen før opstart. Sikkerhedsforeskrifterne er opdelt i "fare" og "forsigtighed", hvor "fare" kan indebære alvorlige risici. Symbolerne nedenfor har følgende betydning:

Strengt forbudt

Følg instruktionerne nøje

Forholdsregler ved installation:

Fare!

• Aggregatet er beregnet til installation i hjemme- og kontormiljø. Installation andre steder kan medføre funktionsfejl.
• Aggregatet skal installeres af autoriserede montører.

Forsigtighed!

• Installer ikke aggregatet i rum med - eller i nærheden brandbare gasser. Dette kan medføre brand.
• Installer drænrøret korrekt. Fejlagtigt montering kan medføre fugtskade.
• Alt efter installationsplads kan det være nødvendigt med jordforbindelse. Hvis ikke, risikere man elektrisk stød.
• Sørg for at aggregatet er korrekt jordforbundet. Fejl kan medføre elektrisk stød.

Forholdsregler ved drift:

Fare!

• Udsæt ikke personer for træk i længere tid.
  • Stik ikke ting ind i luftudtaget.
• Opbevar fjernbetjening uden for børns rækkevidde. Små/løse dele kan sluges!

Forsigtighed!

• Anvend kun godkendte sikringer. Risiko for brand og overgang hvis der bruges forkerte sikringer.
• Rør ikke ved kontakter med våde hænder, kan medføre elektrisk stød.
• Undgå spray i nærheden af aggregater, kan medføre brand.
• Vask ikke aggregatet i rindende vand. Risiko for elektrisk stød.
• Placer ikke vaser eller andre beholdere på aggregatet. Risiko for lækage med overgang til følge.

Forholdsregler ved opsætning og drift:

Forsigtighed!

• Sid eller stå ikke på udedelen
• Kontroller fastgørelse reglmæssigt Risiko for nedfald!
• Berør ikke lamellerne.
• Placer ikke elektriske apparater under aggregatet, Risiko for kondens med over gang til følge!
• Kør ikke aggregatet uden luftfilter. Varmeveksleren kan tilstoppe og medføre skade på aggregatet.
• Sluk ikke aggregatet umiddelbart efter opnået rumtemperatur. Vent mindst 5 min. Risiko for haveri!
• Betjen ikke aggregatet med hovedafbryd-eren, betjening skal ske med fjernbetjening.

• Udfør ingen reparationer selv. Kontakt din installatør.
• I tilfælde af fejl (fx. at maskinen ikke køler/ varmer eller at den afgiver røglugt), sluk aggre gatet og kontakt din installatør. Ved fortsat drift kan fejlen blive permanent.

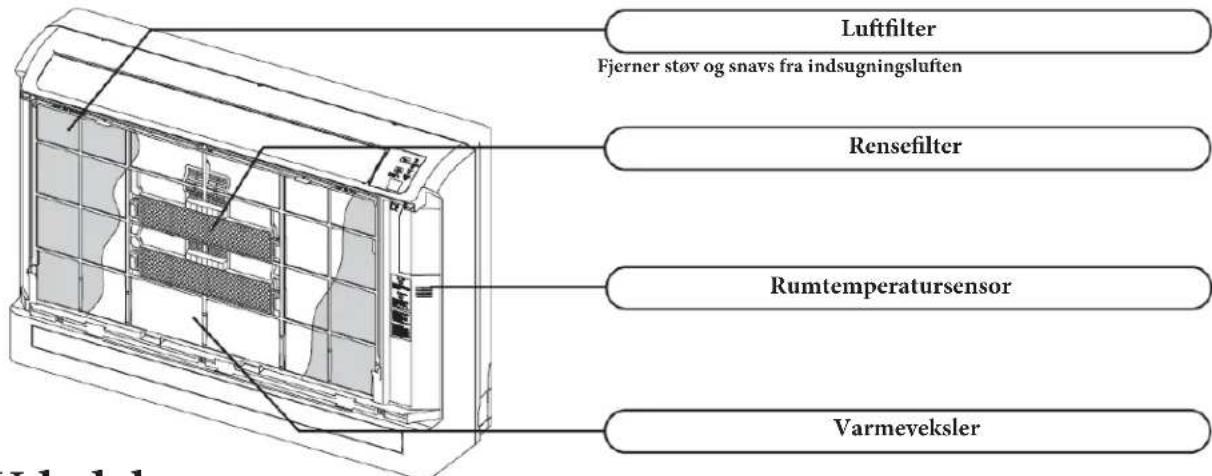

Indeedel

• Luftindtagspanel fjernet

• Signal for fjernbetjening
Når forindstillet temperatur 24°C, Auto drift og automatisk airflow er valgt, bekræftes dette med et signal (bib-bib).
Når der slukkes ved brug af ON/OFF knappen (pånær CLEAN mode), bekræftes dette med et signal (bib)

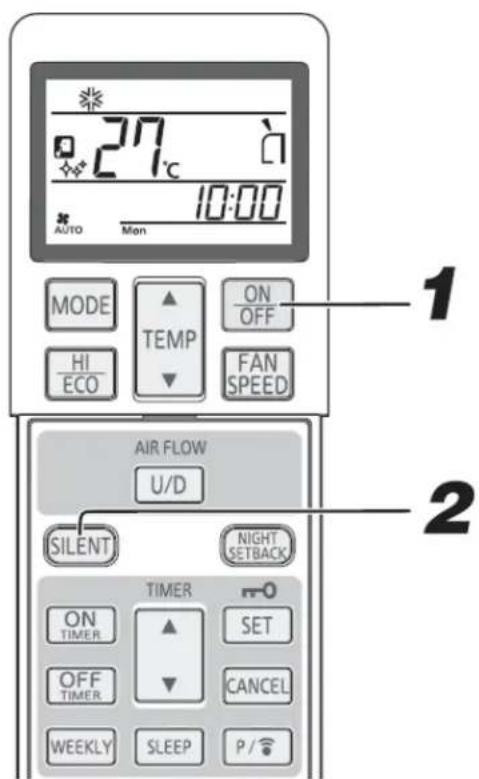

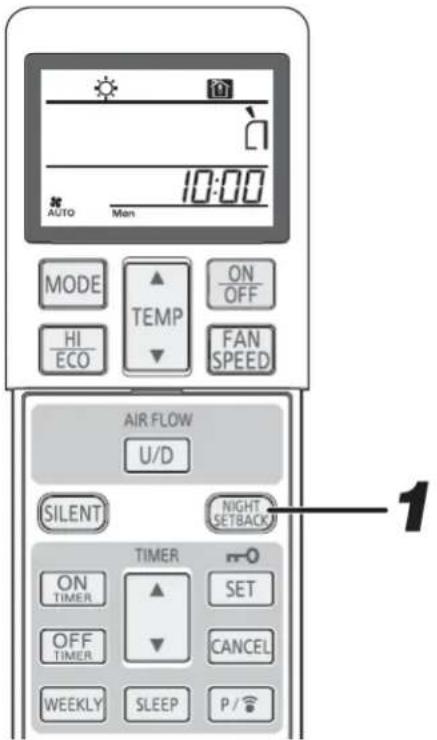

Denne funktion kan være brugbar i mørke.

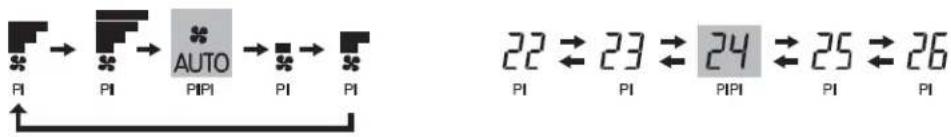

Airflow indstilling Temperaturvalg

Udskiftning af batterier

Udskift gamle batterier med nye.

• Modtager "bib" udsendes ikke, när et signal sendes
  • Displaylyset er svagt

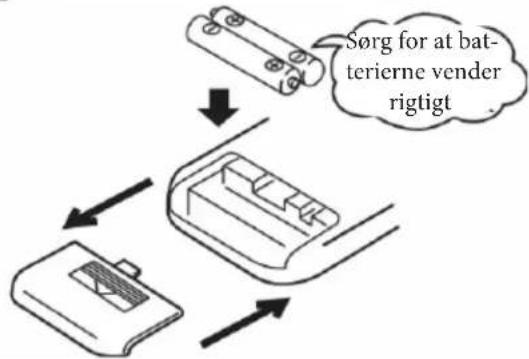

1 Træk dækslet af og tag de gamle batterier ud

2 Isæt nye batterier T03 (AAA, micro) x 2

3 Sæt dækslet på plads igen
4 Tryk på ACL (med en tynd pind el. lign.

Bemaerk!

• Bland ikke gamle og nye batterier sammen
- Fjern batterierne når fjernbetjeningen ikke er i brug i længere tid
- Kontrollere batterierne efter 6-12 måneder og udskift dem. Hvis de er i brug i længere tid, eller hvis det er ukurante batterier, kan de udskille batterisyre og ødelægge fjernbetjeningen.

Hvis displayet viser unormaler værdier/tal tryk da på ACL knappen med en tynd pind el. lign.

Fjernbetjeningsholder:

Fjernbetjeningen kan monteres på væggen med den medfølgende holder. Tjek at signalet til air-conditionen virker inden montering.

Bemærk!

• Placer ikke fjernbetjeningen nær steder med høje temperaturer, såsom el-apparater eller ovn.
• Sørg for at der ikke er ting, der kan forhindre signalet mellem fjernbetjeningen og air-conditionen.
• Udsæt ikke fjernbetjeningen for direkte sollys eller andet stærkt lys.
• Undgå at spilde væske på fjernbetjeningen
• Undgå at tabe fjernbetjeningen.
• Stil ikke tunge genstande på fjernbetjeningen.

Driftsfejl med fjernbetjeningen

- Er batterierne flade: udskift dem med nye og tænd igen

- Hvis problemet vedbliver, kør da unitten med midlertidlig driftsfunktion. Kontakt montør.

Midlertidig drift

• ON/OFF knappen på unitten kører midlertidig ON/OFF når fjernbetjeningen ikke er i brug
  Driftsprogram
• Drifts-mode: AUTO
  • Ventilator drift: AUTO
• Luft-flow: AUTO
• Drift begynder ved tryk på ON/OFF knappen og stopper ved tryk på knappen igen

Bemærk!

Unit ON/OFF button

- Hold IKKE ON/OFF knappen inde i over 5 sekunder hvis knappen holdes inde i mere end 5 sek., indstiller den automatisk til køling til brug ved service eller ved flytning af unitten)

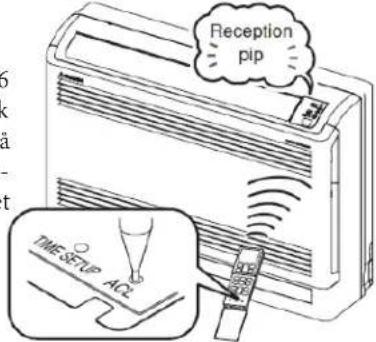

Hvis 2 units skal installeres i samme rum, bruges følgende indstillinger hvis de to units ikke skal betjenes med samme fjernbetjening. Indstil fjernbetjening og indeedel

Indstilling af fjernbetjeningen

Indstilling af indedel

1

Åbn dækslet og tag batterierne ud

2

Afbryd ledningen, ved siden af batteriet, med en bidetang

3

Isæt batterierne igen og luk dækslet

1

Sluk for strømmen og tænd igen efter 1 minut

2

Peg fjernbetjeningen mod indedelen og tryk på ACL knappen for at sende et signal

Signalet sendes ca. 6 sekunder efter tryk på ACL knappen så peg fjernbetjeningen mod unitten i et stykke tid.

3

Tjek at der lyder et "bip" fra indedelen

Ved fuldendelse af indstillingen udsender indedelen et "bip" (hvis dette ikke udsendes, start da indstilling fra begyndelsen igen)

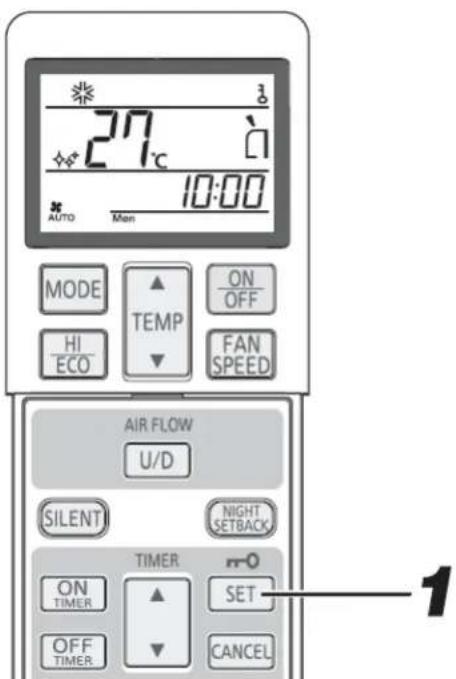

Børnesikring

Denne funktion låser fjernbetjeningen for at undgå driftsfejl

1

Tryk på SET knappen i 3 sekunder eller mere

vises i displayet. Når børnesikring er slået til, kan man kun bruge ON/OFF knappen

Frakobling af børnesikring

- Når børnesikringen indstilles, kan temperatur, ventilator-hastighed og luftretning ikke ændres. for at ændre indstillingerne, frakobl børnesikring. - Børnesikring virker ikke under ALLERGEN CLEAR drift.

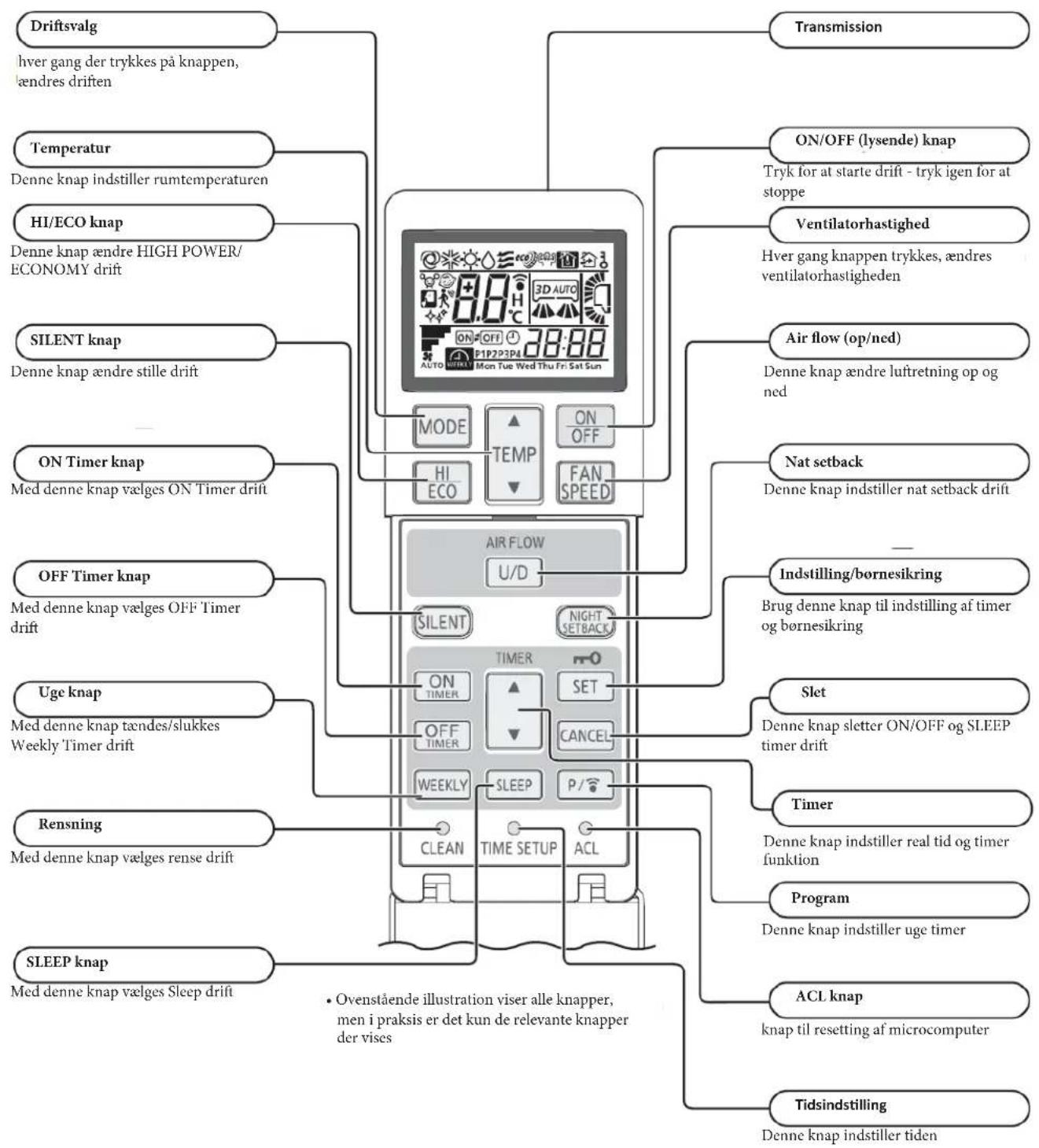

Drift

    B --> Z["Transmission"]
    B --> AA["ON/OFF (lysende) knap"]
    B --> AB["Tryk for at starte drift - tryk igen for at stoppe"]
    B --> AC["Ventilatorhastighed"]
    B --> AD["Hver gang knappen trykkes, ændres ventilatorhastigheden"]
    B --> AE["Air flow (op/ned)"]
    B --> AF["Nat setback"]
    B --> AG["Indstilling/bornesikring"]
    B --> AH["Slet"]
    AH --> AI["Denne knap sletter ON/OFF og SLEEP timer drift"]
    AH --> AJ["Timer"]
    AJ --> AK["Denne knap indstiller real tid og timer funktion"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#fcc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#fcc,stroke:#333
    style J fill:#fcc,stroke:#333
    style K fill:#cff,stroke:#333
    style L fill:#cff,stroke:#333
    style M fill:#cff,stroke:#333
    style N fill:#cff,stroke:#333
    style O fill:#cff,stroke:#333
    style P fill:#cff,stroke:#333
    style Q fill:#cff,stroke:#333
    style R fill:#cff,stroke:#333
    style S fill:#cff,stroke:#333
    style T fill:#cff,stroke:#333
    style U fill:#cff,stroke:#333
    style V fill:#cff,stroke:#333
    style W fill:#cff,stroke:#333
    style X fill:#cff,stroke:#333

Transmissionsprocedure:

Hver gang der trykkes på en knap på fjernbetjeningen - når denne peges mod unitten - sendes et signal. Når unitten modtager signalet kvitterer den med et "bip"

- Når batterierne indsættes, indstilles realtiden automatisk til tidsindstillingsmode. Mandag og 13:00 vises i displayet. Indstil den korrekte ugedag og tid.

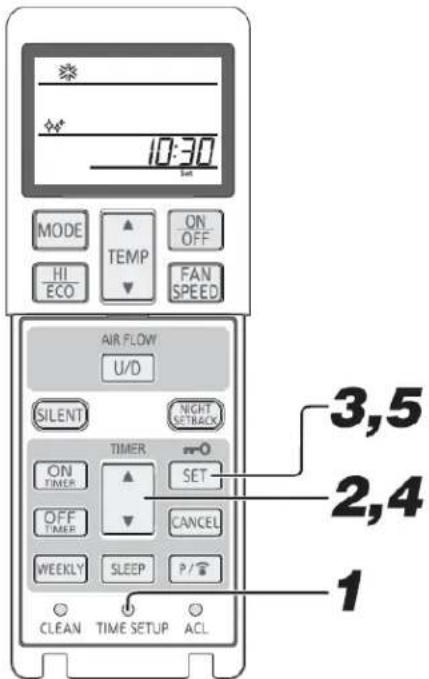

1 Tryk på TIME SET knappen

1 Tryk med spidsen af en kuglepen el.lign. Ugedagen vises og blinker, indstil korrekt ugedag

Ugedag stopper med at blinke og lyser konstant når det korrekte ugedag er indstillet. Tidspunktet blinker i displayet. Tryk på knappen inden 60 sek. fra sidste tryk i trin 2 ellers indstilles ugedagen ikke.

Tidspunktet stopper med at blinke og lyser konstant og indstillingen er færdig. Tryk på knappen inden 60 sek. fra sidste tryk i trin 4 ellers indstilles tiden ikke.

Bemærk!

• Timer drift er baseret på uret, så sørg for at tiden er indstillet korrekt
  • Fjernbetjeningsdata resettes när tiden indstilles
• Når batteriet på fjernbetjeningen skiftes eller när der trykkes på ACL knappen, sættes fjernbetjeningen tilbage til fabriksindstilling, indstil programmet i henhold til indstillingsproceduren.

AUTO drift

- Vælger automatisk drift (køl, varme, tørring) alt efter rumtemperatur ved opstart.

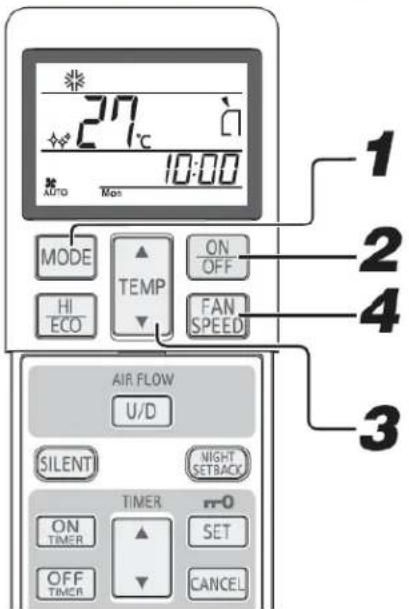

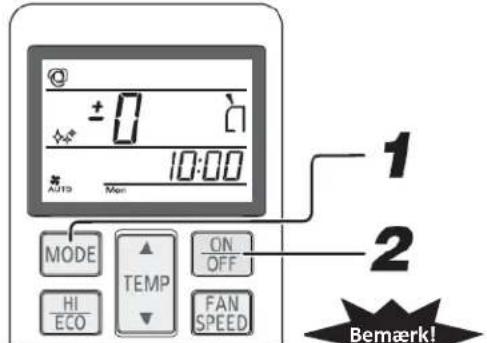

1 Tryk på MODE knappen

Driften ændres hvergang der trykkes på knappen. Indstillet til

2 Tryk på ON/OFF knappen

For at stoppe: tryk på ON/OFF

Bemaerk!

• Hvis luften ikke blæser ud under drift, se afsnit med problemløsninger.
• Når det medfølgende filter er installeret, renses luften automatisk i AUTO drift.
• Den aktuelle tid, ugedag og aktuelle drift vises når unitten er slukket

AUTO drift vælges med tryk på på ON/OFF knappen

• Hvis man ikke ønsker AUTO drift, kan der ændres til Køl, varme, tørring eller ventilatordrift i stedet. Se s. 10
  • Endring af luftretning, se side 11

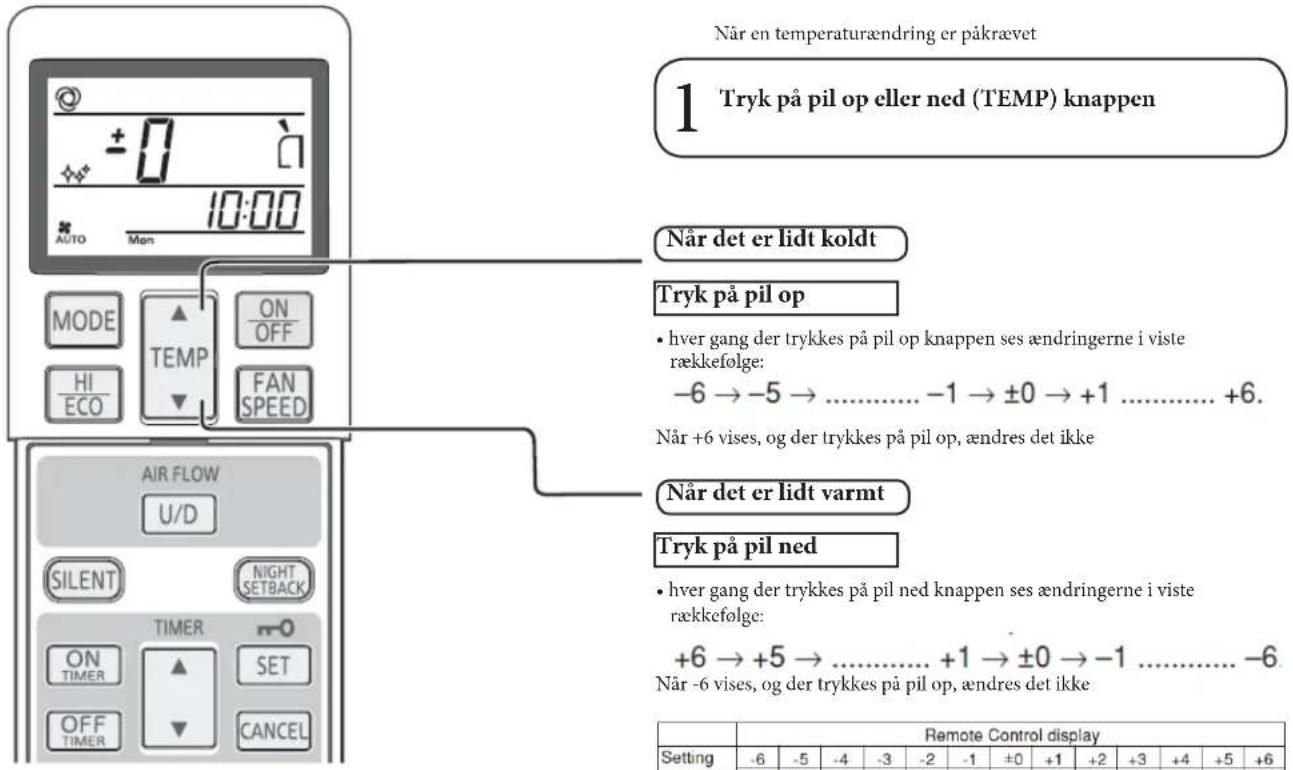

- Temperaturindstilling er mulig selv under auto-drift. Der er 6 indstillingsmuligheder ved brug af piletast op/ned. Under autodrift er temperaturen indstillet til 24 °C både i varme og køledrift.

Ventilatorhastighed

me, - eller ventilatordrift

Peg fjernbetjeningen mod unitten

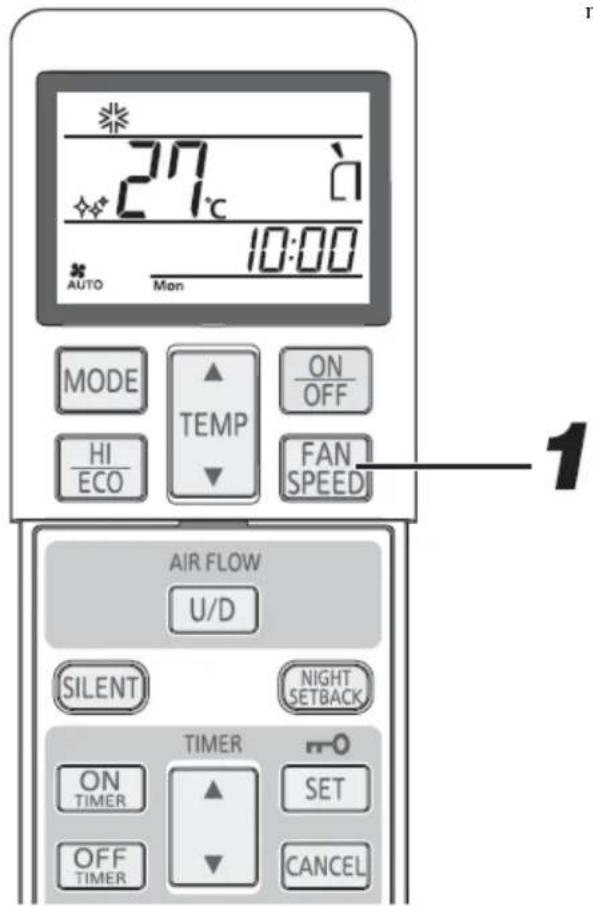

1 Tryk på FAN SPEED knappen

Hastigheden ændres hvergang der trykkes på knappen.

Dit valg af driftskapacitet Ventilatorhastighed
Indstilles automatisk af microcomputer AUTO
Stilledrift ULO
Energibesparende drift LO
Standard drift MED
Kraftfuld drift med høj kapacitet HI

- Når ventilatorhastighed ændres fra HI til LO eller ULO kan kølemiddelstrømmen høres

- Hvis luften ikke blæses ud ved start af varmedrift, se afsnit om problemløsning

- Driften kan også indstilles eller ændres när unitten ikke er i drift.

1 Tryk på MODE knappen Indstil den ønskede drift ^* (Cool), ^ (Heat), ^ (Dry), ^✉ (Fan)
2 Tryk på ON/OFF knappen
3 Tryk på TEMP knappen Tryk på pil op eller pil ned for den ønskede temperatur. Anbefalet:

COOL

26°C~28°C

HEAT

22°C~24°C

DRY

24°C~26°C

FAN

—

4 Tryk på FAN SPEED knappen Indstil den ønskede ventilatorhastighed. Hastigheden kan ikke indstilles i DRY drift

For at stoppe: tryk på ON/OFF knappen

Air condition driftstemperatur indstilling

- Bruges indenfor følgende driftsområde. Drift udenfor dette område kan medføre at sikkehedsanordninger aktiveres, så unitten forhindres i at køre

	Køledrift Varmedrift
Udetemperatur Ca. -15 °C - 46 °C Ca. -15 °C - 24 °C
Indetemperatur Ca. 18 °C - 32 °C Ca. 10 °C - 30 °C
Indendørs fugtighed Under ca. 80 %Brug af unitten i længere tid med en fugtighedsniveau over 80 % kan medføre kondens på over-fladen på indedelen, der kan dryppe på gulvet.

Karakteristika for varmedrift

Mekanisme og kapacitet for varmedrift

• Mekanisme
- Unitten trækker varme fra den kolde udedørsluft, overfører det indendørs og opvarmer lokalet. Som karakteristisk for varmepumpesystemer, reduceres varmekapaciteten när udetemperaturen bliver koldere.
- Det kan tage noget tid før varmen stiger efter at unitten har været slukket
- Hvis udetemperaturen bliver ekstrem lav, kan det anbefales at benytte et ekstra varmeaggregat.

• Afrimning

Hvis udetemperaturen falder og fugtigheden stiger kan varmeveksleren på udedelen fryse til, hvilket forhindre effektiv opvarmning. Hvis dette forekommer, vil den automatiske afrimningsfunktion aktiveres og varmedrift stopper i 5 -15 minutter under afrimningen.

• Ventilatoren på både inde- og udedel stopper og RUN lyset blinker langsomt (1,5 sek. ON, 0,5 sek. OFF) under afrimning
• Udedelen kan udlede noget damp under afrimning. Dette er for at afhjælpe afrinningsprocessen og er ikke en fejl
• Varmedriften genoptages så snart afrimningsproceduren er fuldendt.

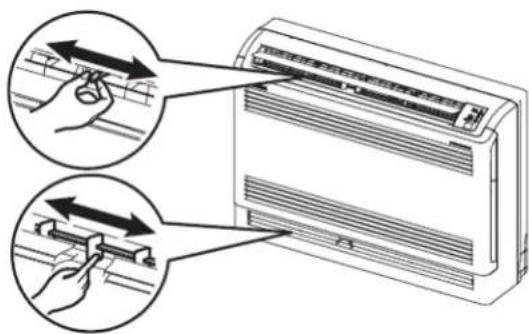

Justering af luftretning

- Den aktuelle position på flap og lamel kan variere fra det viste

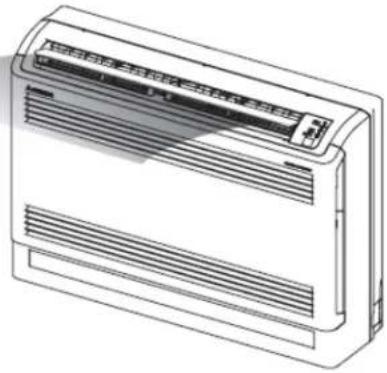

• Når varmedrift startes stiller lamellerne sig automatisk i horisontal position, for at ikke-opvarmet luft ikke skal føles som træk, og returnerer til den position de var indstillet til efter start af varm luft.
• Flap og lamel retningen stiller sig i horisontal/centreret position når rumtemperaturen når den indstillede temperatur og kompressoren stopper, eller når den afrimer.
• Luftretningen kan ikke indstilles under den ovenfor nævnte periode. Ændring af luftretning efter start af varmedrift vil medføre, at lamellerne vender tilbage til indstillingsposition.

Memory Flap (flap eller lamel er stoppet)

Når man trykker på knappen AIRFLOW (U/D eller L/R) én gang, när lamellerne er i gang, vil de stoppe i den position. Denne vinkel huskes i microcomputeren og lamellerne vil automatisk indstilles i denne vinkel ved næste drift.

- Udsæt ikke personer i længere tid for direkte luft fra unitten

• I køle- og tørre drift må der ikke køres for lang tid med luftretningen pegende lige ned, da det kan medføre kondens på gitteret, der så kan dryppe på gulvet.
• Juster ikke lameller og flaps manuelt, da kontrolvinklen kan ændre sig eller flaps og lameller lukker fuldstændigt

Justering af højre/venstre luftretning

Juster luftretningen ved at flytte højre/venstre finnen med hånden.

• Ved justering af luftretning, vær opmærksom på roterende ventilator i unitten.
• De nedere lameller er ikke justerbare när unitten er slukket.

- Unitten stopper automatisk efter at den indstillede tid udløber

Den indstillede temperatur justeres automatisk i henhold til den forløbne tid for at undgå for høj køling eller varme

Ændring af indstillede tid:

Indstil et nyt tidspunkt ved at trykke på SLEEP knappen

Annullering:

Tryk på CANCEL knappen for at slukke SLEEP displayet

OFF Timer drift

- Unitten stopper automatisk på den indstillede tid

Når unitten er slukket, start drift ved trin 1. Når unitten er tændt, start drift ved trin 2.

Ændring af indstillede tid:

Indstil et nyt tidspunkt ved at trykke på OFF-TIMER knappen

Annullering:

Tryk på CANCEL knappen for at slukke timer displayet

1 Tryk på ON/OFF knappen

• Hvis der trykkes när unitten er slukket

Sleep timer drift starter med foregående indstilling og unitten slukker efter den forløbne tid.

• Hvis der trykkes när unitten er tændt

Unitten slukker efter den indstillede tid er gået Hver gang knappen trykkes, viser displayet som følger:

Ekspempel: man ønsker at stoppe efter 7 timer

Indstil:

Timer lyset (gul) tændes

Unitten stopper efter den indstillede tid er gået.

- Kan ikke indstilles samtidig med OFF timer

3 Hver gang pil op tasten trykkes, ændres displayet som vist: 0:00→0:10→0:20→…→1:00→1:10→(Units of ten minutes)

Hver gang pil ned tasten trykkes, ændres displayet som vist:

4 Tryk på SET knappen

4 Displayet ændres fra blink til konstant lys og indstill-ingen er fuldendt. Timer lys (gul) er tændt.

Bemærk!

• Unitten stopper ved slutningen af den indstillede tidsperiode
• Sørg for at der trykkes på knappen inden 60 sek. fra sidste tryk i trin 3, ellers fuldendes indstillingen ikke.
• Den aktuelle tid vises ikke under OFF-Timer drift
  • OFF-Timer drift virker ikke under ALLERGEN CLEAR drift
• Til forskel fra SLEEP funktionen er der ikke automatisk temperaturindstilling i OFF Timer drift.

- Driften starter 5 - 60 minutter før den indstillede tid, så rumtemperaturen när det ønskede niveau til den indstillet tid. ON timer drift kan indstilles uanset om unitten er tændt eller slukket.

Ændring af indstillede tid:

Indstil et nyt tidspunkt ved at trykke på ON-TIMER knappen

Annullering:

Tryk på CANCEL knappen for at slukke timer displayet

Ex.: Når det er nødvendigt at stoppe efter 3 timer og så starte igen kl. 8:00 tæt på indstillingstemperaturen.

• SLEEP Timer indstilling

Indstillingsprocedure som på foregående side

Indstil til

• ON-TIMER indstilling

Indstillingsprocedure som ovenstående (ON-Timer)

Indstil til

①

Indstillingen af lyset på Timer-lyset (gul) på denne unit er nu fuldendt.

- Efter at SLEEP timer indstillingen er nået, stopper driften og starter 5-60 min. før den indstillede ON-Timer tid.

- Timer lyset slukkes när den indstillede ON-timer tid näes.

Ændring af indstillede tid:

Indstil et nyt tidspunkt ved at trykke på SLEEP eller ON TIMER knappen

Annullering:

Tryk på CANCEL knappen for at slukke timer displayet

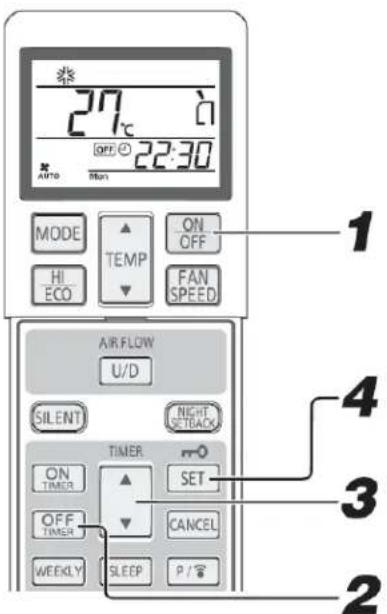

- Kombineret Timer drift: ON timer og OFF timer

Comfort Start Up

I ON-Timer drift starter driften en smule tidligere, så lokalet opnår den ønskede temperatur på ON time indstilling. Dette kaldes "Comfort start up"

• Rumtemperaturen tjekkes 60 min. før ON Time indstilling. Alt efter temperaturen på det tidspunkt, starter driften 5 - 60 min. før tiden er på ON-Time indstilling.
• Funktionen er tilgængelige både i køle- og varmedrift (inkl. Auto). Funktionen er ikke tilgængelig i Dry drift

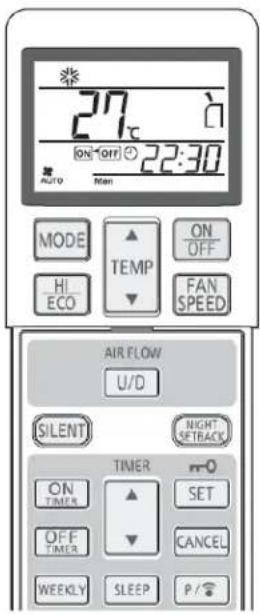

Indstillet til OFF 22:30

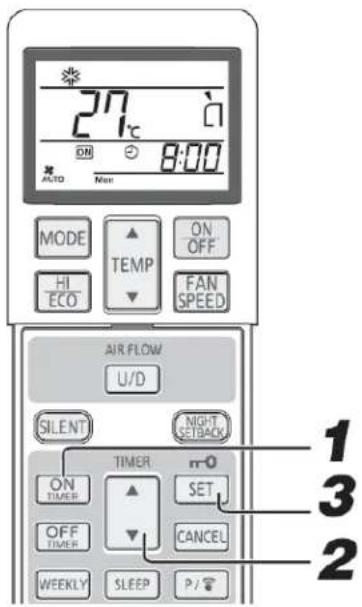

• ON timer driftsindstilling

Indstillingsprocedure som på side 13

Indstillet til: ON 8:00

Timer lyset (gul) vil lyse när indstillingen er fuldendt.

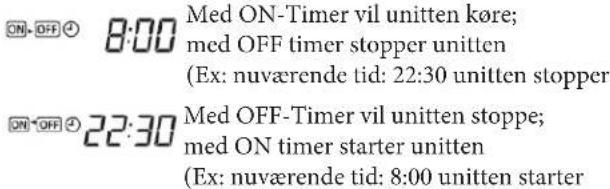

Den indstillede tid vises på fjernbetjeningen. Displayet vil skifte alt efter driftsstatus.

Ændring af indstillet tid:

Indstil et nyt tidspunkt ved at trykke på OFF TIMER eller ON TIMER knappen

Annullering:

Tryk på CANCEL knappen for at slukke timer displayet

SLEEP timer

Når der er valgt SLEEP TIMER justeres indstillingstemperaturen automatisk og sørger for at lokalet ikke er for koldt under køledrift eller for varmt i varmedrift.

• Under køledrift; den forudinstillede temperatur sænkes 1 °C i starten af SLEEP drift (når timer er indstillet). Efterfølgende stiger temperaturen med 1 °C hver time for at blive 1 °C højere end den nuværende temperatur.
• Under varmedrift: Den forudindstillede temperatur sænkes med 1 °C ved start af SLEEP drift. (når timeren er indstillet). Efterfølgende bliver temperaturen 3°C lavere på en time og 6°C lavere på 2 timer end den nuværende temperatur.

Ugentlig Timer drift

- Op til 4 programmer med timer drift (ON-Timer/OFF Timer) er tilgængelig for hver dag i ugen. Max. 28 programmer per uge er tilgængelige. Når det er indstillet, vil Timer driften gentage det samme program hver uge på nær hvis den ugentlige timer er slettet.

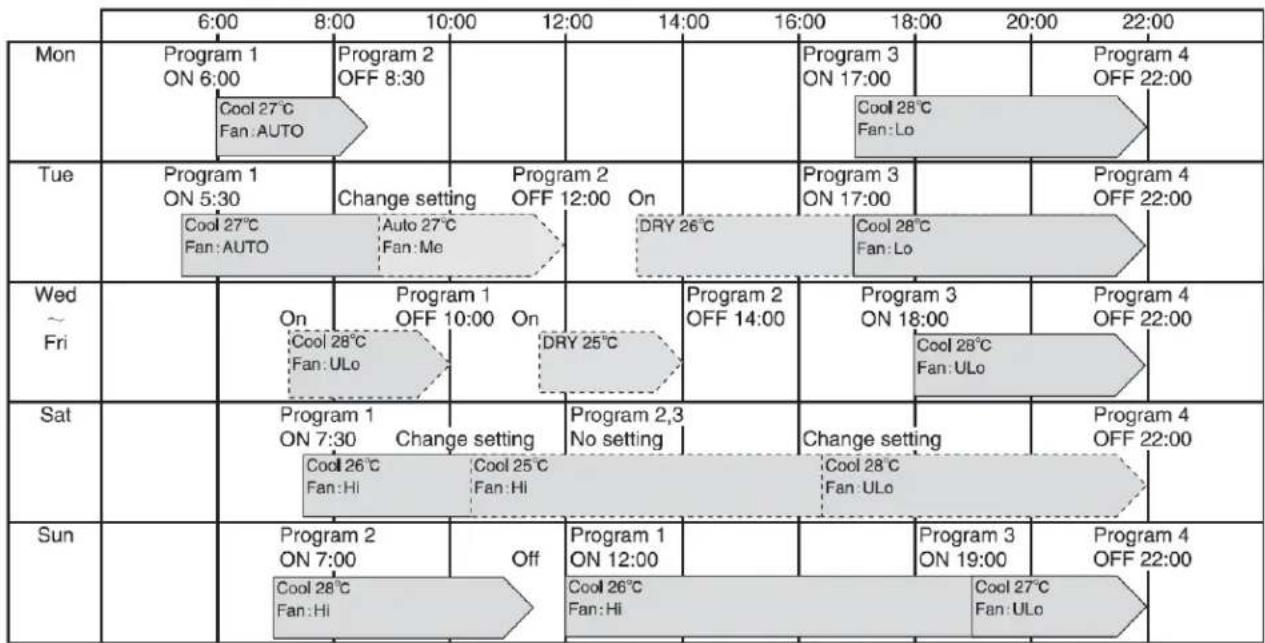

Ex.: (i kølesæson)

:Ugentlig Timer indstilling

:Manuel indstilling

Ugentlig Timer ON/OFF indstilling

• Skift WEEKLY Timer til ON/OFF med WEEKLY knappen

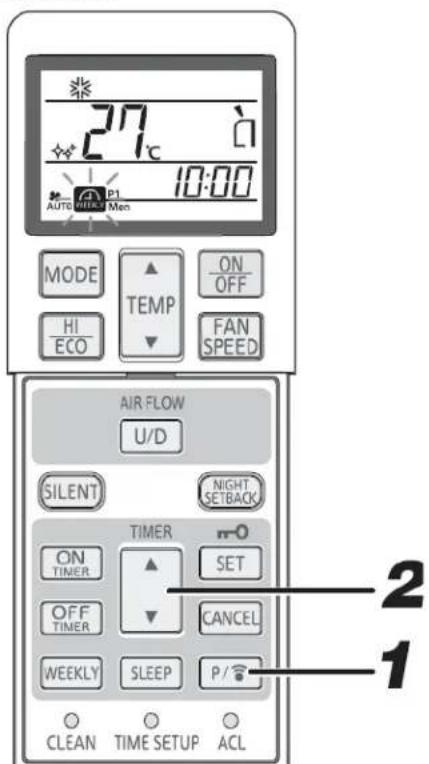

1 Tryk på WEEKLY knappen

Den ugentlige Timer bliver aktiv.

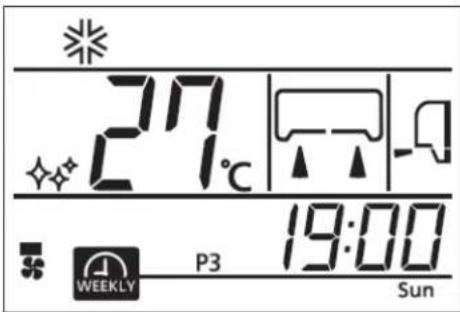

Når Weekly Timer er indstillet til ON, vil timer lyset (gul) tænde. Når der udskiftes batterier på fjernbetjeningen, vil fjernbetneningen gå tilbage til fabriksindstilling. Derfor skal Weekly Timer genindstilles i henhold til indstilling-sprocedure.

Bemærk!

• Den ugentlige Timer er sat til ON/OFF uanset om unitten er tændt eller slukket.

• ON-Timer drift på Ugentlig Timer er aktiv uanset om unitten er tændt eller slukket. Når On-Timer indstillingen er nået fungerer fjernbetjeningen med de indstillinger, der er indstillet. Displayet på fjernbetjeningen viser også indstillingerne. Indstillingerne kan ændres med fjernbetjeningen efter ON-Timer drift på den ugentlige Timer.
  Følgende kan indstilles med ON-Timer:
  Drift-mode, ventilatorhastighed, temperatur, luftretning, Economy, Night set back, stilledrift. Comfort Start up fungerer ikke med Ugentlig Timer.

• OFF-Timer drift af ugentligt Timer, er kun aktiv när unitten körer. Når tidsindstillingen på OFF-Timeren er näet, slukker unitten.

• Når flere programmer indstilles for samme dag (ugedag) udføres driften fra den sidst indstillet tid.
• Når forskellige timere (On-timer, OFF-timer og Sleep-timer) er i drift, fungerer Weekly timer funktion ikke, heller ikke selv om tidsindstillingen i ON-Timer eller OFF-timer er nået. Ugentlig Timer aktiveres när de forskellige Timere er afsluttet.
• On-Timer eller OFF-Timer med samme tid og ugedag kan ikke indstilles

Indstilling

Indstilling efter indstilling af ugedag og tid

Vælg en ugedag, der skal indstilles

Hvergang pil op knappen trykkes, skifter displayet

Ugedag vælges og programnummeret blinker

Vælg et programnummer

Hvergang pil op knappen trykkes, skifter displayet

Hvis der ikke er nogle indstillinger (On-Timer eller OFF-Timer) tilgængelig, vil både ONog OFFblinke.

Når der er tilgængelige indstillinger (ON-Timer el. OFF-Tinør), vøFF og lyse.

6 Tryk på ON-Timer eller OFF-Timer knappen

On-Timer eller OFF-Timer vælges og tids-displayet blinker

Indstil et tidspunkt

Hver gang Pil op knappen trykkes, skifter displayet

som følger: 0:00→0:10→0:20→…→1:00→1:10→(Units of ten minutes)

Indstil et tidspunkt

Hver gang Pil ned knappen trykkes, skifter displayet

som følger: →0.00→23:50→23:40→…→23:00→22:50→(Units of ten minutes)

Når ON-Timer vælges, gå til punkt 8

Når OFF-Timer vælges, gå til punkt 9

O Indstil ønskede drift

Når ON-Timer vælges, kan drifts-mode, ventilatorhastighed og luftretning ændres og Econo, Silent eller Night Set Back drift kan indstilles

O Tryk på SET knappen

Tiden vælges og 📄 og blinker

Når Program knappen trykkes, sendes indstillingerne til unitten. Det tager ca. 3 sek. for transmissionen, peg fjernbetjeningen mod signalmodtagernen på indedelen i de 3 sek. Når indstillingen er modtaget, kvitteres med en "bip, bip, bip" lyd. Når SET knappen trykkes, fortsætter indstillingerne fra trin 2.

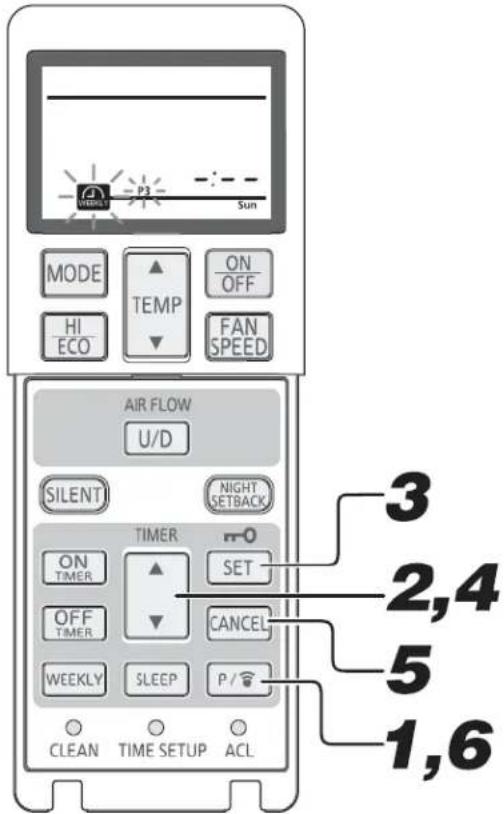

Indstillings-mode

- Indstil de samme driftsværdier til det samme programnummer for alle ugedagene. I trin 2, vælges "alle ugedage". Når indholdet, der er indstillet individuelt findes i samme program nummer, vil indholdet overskrives.

• Hvis der ikke udføres nogen drift i 60 sekunder i indstillings-mode, vil indstillingsændringerne, der er lavet indtil da, være ugyldige og indstillings-mode afsluttes. Derefter vil 📂 - og alle programnumre (P1. P2, P3 og P4) - blinke i 10 sekunder.
• Til slut i indstillings-mode peges fjernbetjeningen mod unitten og der trykkes på PROGRAM knappen. Tjek at unitten udsender et modtagelsessignal i form af en 3 x "bip" lyd. Hvis der ikke lyder et signal, gå til indstillings-mode igen ved at trykke på PROGRAM og tjek at der lyder et modtagersignal.

Annullering af

Annullering af

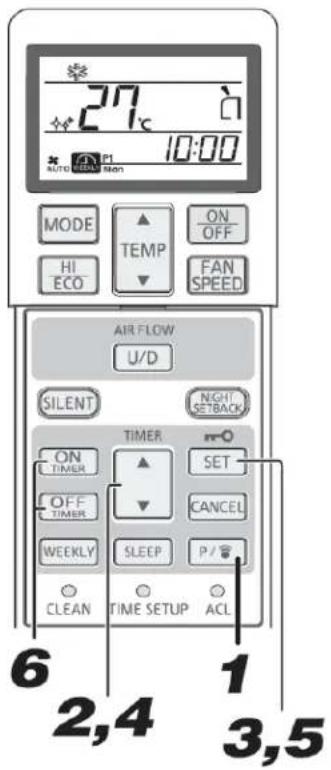

1 Tryk på PROGRAM knappen og den aktuelle ugedag blinker
2 Tryk på pil op eller pil ned (timer) knappen Vælg en ugedag, der skal annulleres
3 Tryk på SET knappen Ugendagen er valgt og programnummeret blinker
4 Tryk på pil op eller pil ned (timer) knappen Vælg et programnummer, der skal annulleres. Der må IKKE trykkes på SET knappen nu. Hvis SET knappen trykkes, skiftes der til indstillings-mode.
5 Tryk på CANCEL knappen Indstillingsværdierne for ON eller OFF timer an- nulleres og -- -- vises i displayet.
6 Tryk på PROGRAM knappen Når PROGRAM knappen trykkes, sendes indstillingerne til unitten. Når disse modtages, kvitteres der med 3 x "bip" lyd. Indstillingsværdierne for hver program annulleres. udfør ovenstäende for hver program, der skal annulleres.

- Når det samme driftsindhold findes i samme programnummer på alle ugedage, er det muligt at lave en kollektiv annullering. I trin 2: vælg "alle ugedage". Proceduren i trin 3 er som ovenfor nævnt. Hvis driftsindholdet er ændret eller slettet ved individuel indstilling efter kollektiv indstilling beskrevet på foregående side, er i modstrid med indstillingsværdierne mellem ugedagene, er kollektiv annullering IKKE mulig.

Bekræftelse

1 Tryk på PROGRAM knappen i 3 sek. blinker og indstillingsværdien lyser

2 Tryk på pil op eller pil ned (timer) knappen. Vælg en ugedag og et programnummer, der bekræftes. Displayet starter på aktuelle ugedag. For programmet uden indstilling vises Når program knappen trykkes i "confirm" mode er indstillingen fuldendt.

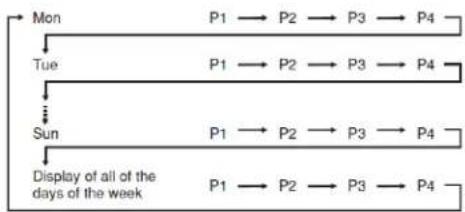


Afslutningsprocedure

"Confirm" mode (bekræftelse) kan afsluttes ved tryk på ON/OFF, CANCEL eller SET knappen

- Hvis ingen drift er udført inden 60 sek i "confirm" mode vil "confirm" mode afsluttes

Bemaerk!

Hvis unitten ikke virker, peg fjernbetjeningen mod unitten og:

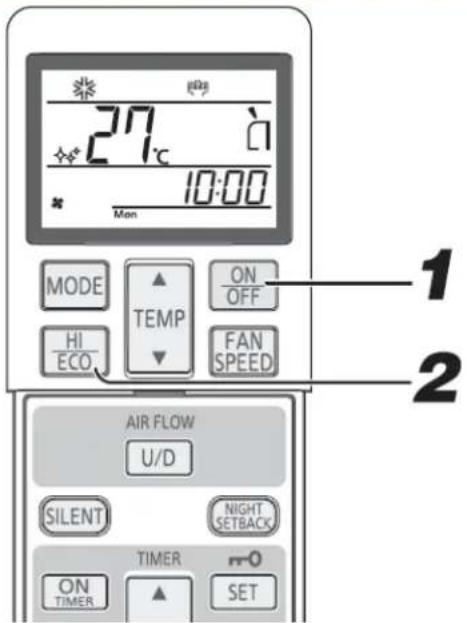

1

Tryk på ON/OFF knappen

2

Tryk på HI/ECO knappen

Ved tryk på HI/ECO knappen intensiveres driften og påbegynder kraftfuld køle- eller varmedrift i 15 minutter. Fjernbetjeningen viser [29] og ventilatorhastighed display forsvinder.

• Under HIGH POWER drift, styres temperaturen ikke. När det skyldes usædvanlig høj køling eller varme, trykkes på HI/ECO knappen igen for at annullere High Power drift.
• High Power drift er ikke tilgængelig under Dry og On-Timer + Off-Timer drift.
• Når High Power drift er indstillet efter indstilling af On-Timer drift, vil high power drift starte fra den indstillede tid.
  • Virker ikke när unitten er slukket

• Efter High Power drift kan der forekomme lyde fra kølemiddel-flowet.

• Når følgende drift er indstillet, vil High Power drift annulleres.

• Når der trykkes på HI/ECO igen
• Når drift-mode ændres
• Når der er gået 15 minutter siden High Power drift er startet
• Når der trykkes på 3D auto knappen
• Når der trykkes på Silent knappen
• Når der trykkes på Night Set Back knappen

Economy drift

Ved tryk på HI/ECO knappen intensiveres en "blød" drift med mindre kraftfuld drift for at undgå overdreven køl eller varme. unitten kører 1,5 °C højere end den indstillede temperatur i køledrift eller 2,5 °C lavere i varmedrift. Fjernbetjeningen viser

og Fan Speed (ventilatorhastighed) ikonet forsvinder.

• I nedenstående tilfælde vil unitten starte economy drift næste gang den tændes:
• Når unitten er stoppet med ON/OFF knappen under Economy drift
• Når unitten er stoppet i Sleep eller OFF-Timer drift under economy drift.
• Når driften starter igen fra Clean drift.

1. Når der trykkes på HI/ECO knappen igen
2. Når driften ændres fra DRY til FAN
3. Når Night Set Back knappen trykkes
4. Er ikke tilgængelige når unitten er slukket

- I den kolde periode kan rumtemperaturen opretholdes på et konfortabelt niveau om natten - det samme gælder när lokalet ikke er i brug. Unitten fastholder en temperatur på ca. 10 °C.

1 Tryk på Night Setback knappen

Hver gang Night Setback knappen trykkes ændres displayet som følger:

Afslutningsprocedure

Tryk på Night Setback knappen eller MODE knappen for at slukke Night Setback displayet.

Bemærk!

• Under Night Setback drift fastholder unitten indstillings-temperaturen på ca. 10 °C
• Under Night Setback drift kan der ikke foretages temperaturindstillinger.
• Da rumtemperaturen kan svinge en smule, anbefales det at benytte denne funktion, när der ikke er nogen i lokalet.
• Under Night Setback drift kan indstillingerne High Power og Economy drift ikke indstilles.
• Når Night Setback drift annulleres ved tryk på Night Set back knappen, bliver drift-mode genstartet til sidst anvendte drift fra før Night Setback.

Stille drift

- Når SILENT drift indstilles kører unitten mere stille ved at reducere støjen fra udedelen.

1 Tryk på ON/OFF knappen

2 Tryk på Silent knappen • Når drifts mode er Aut

- Når drifts-mode er Auto, Køl, Varme eller Night Setback. Displayet ændres hver gang der trykkes på Silent Knappen som følger:

Afslutningsprocedure

Tryk på Silent knappen for at slukke Silent displayet.

• Under Stille drift vil maximum køl og varmekapaciteterne forringes.
• Stille drift fungerer ikke under tørring- og ventilatordrift.

• Unitten vil starte i Stille-mode næste gang unitten kører følgende:

• Når unitten stoppes med ON/OFF under Stille drift

• Når unitten stoppes i Sleep el. OFF-Timer drift under Stille-drift.

• Når driften genoptages fra Clean drift.

• Ikke tilgængelig når unitten er OFF.

• Støjniveauet på udedelen vil måske ikke mindskes alt efter forholdene.
• I tilfælde med SCM multi system, er Stille drift ikke tilgængelig.

- CLEAN drift bør kører efter Auto, Køl og Tørre drift for at fjerne fugt fra indersiden på indedelen og kontrollere forekomster af mug og bakterier

1 For at aktivere Clean drift, trykkes på CLEAN knappen med en spids genstand (kuglepen el. lign).

• To timer senere stopper unitten automatisk. For at stoppe unitten med det samme, trykkes på ON/OFF
• Clean drift fungerer ikke lige efter at Varme, ventilator, OFF-Timer, og Sleep drift er stoppet.
• Ventilator på inddedel kører i ca. 2 timer i Clean drift
  • RUN lyset tænder under Clean drift

• Clean drift annulleres ved tryk på Sleep, eller Night Setback knapperne under Clean drift og unitten indstilles til Sleep eller Night Setback drift.
• Denne funktion fjerne ikke mug, bakterier og snavs, der allerede sidder i unitten.

• Hvader Auto Restart funktion
- Auto Restart funktionen registrerer driftstatus på unitten umiddelbart før den slukker ved strømafbrydelse, og genoptager automatisk driften når der tændes igen.
• Følgende indstillinger vil slettes:

1. Timer indstilling

2. High Power drift.

• Auto genstart funktionen er indstillet på ON när unitten forlader fabrikken. Kontakt din forhandler, hvis denne funktion skal fjernes.
• Hvis der forekommer strømafbrydelse vil TIMER indstillingen slettes, når strømmen er genetableret skal timer indstilles igen.

Tips til effektiv drift

• Se nedenstående for bedst og mest økonomisk brug af din unit.
• Indstil en passende rumtemperatur

For høje- eller for lave temperaturer er ikke godt for helbreddet og spild af elektricitet!

- Juster luftretningen korrekt

Juster op/ned og højre/venstre lamellerne for at sikre en reglmæssig rumtemperatur

- Brug kun unitten när det er nødvendigt

Brug timer-funktionen korrekt, så unitten kun bruges när det er nødvendigt

- Undgå direkte sollys og træk

Træk gardiner for, for at undgå direkte sollys när der køres køledrift. Hold vinduer og døre lukket, undtagen i ventilatordrift.

- Undgå andre varme kilder tæt på unitten i køledrift

Valg af luftudledning

- AIR SELECTION knap kan skifte mellem kombinationen af øvre og nedre luftudledning og øvre luftudtag. Kan ikke betjenes, mens klimaanlægget er slukket.

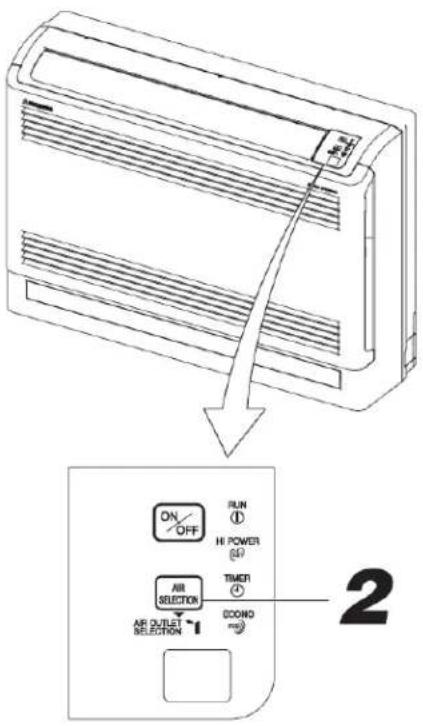

1 Tryk på ON/OFF knappen på fjernbetjeningen

2 Tryk på AIR SELETION knappen Hver gang AIR SELECTION trykkes, kan kombinationen af øvre og nedre luftudtag og det øvre luftudtag ændres. Når det øvre luftudtag er valgt, vil AIR SELECTION lyse grønt

→ Upper and lower air outlets	→ Upper air outlet
AIR OUTLET SELECTIONlight : OFF	AIR OUTLET SELECTIONlight : ON

Valg af Auto luftudtag

Køl, tørredrift

I tilfælde af at både nedre og øvre udtag er valgt i køle- eller tørredrift vil begge udtag køre i tres minutter efter start eller indtil rumtemperaturen er under indstillingspunkt. Og derefter vil luftudtaget skifte til den øvre udtag. Dette vil blive opretholdt, indtil unitten slukkes.

Hvis begge udtag med auto ventilatorhastighed er valgt, vil det øvre udtag køre i ti minutter efter start eller indtil rumtemperaturen er tæt på at nå indstillingspunktet. Og så vil luftudtaget skifte til to udgange for at sprede luft til hvert hjørne.

Varmedrift

I tilfælde af at både øvre og nedre udtag med auto ventilatorhastighed er valgt, vil det nedre luftudtag køre i 20 minutter efter start eller til rum-temperaturen er tæt på at nå indstillingspunktet. Derefter vil luftudtag skifte til begge udgange. Dette vil blive opreholdt indtil unitten slukkes. Automatisk justering af nedre luftudtag retning forhindre ophobning af varm luft og opretholder optimal komfort i gulvhøjde.

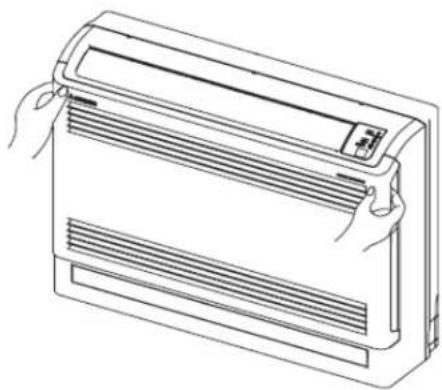

Placer fingrene på fordybningerne på begge sider af panelet og træk panelet ned og frem, så det vil være åben med omkring 15 grader.

Luk:

Skub begge ender jævnt og tryk længere let i midten.

- Spild ikke noget væske

Risiko for elektrisk stød

- Rør ikke ved aluminiumsfinnerne på varmeveksleren

- Stå sikkert på stige el.lign när panelet og filtret fjernes

Brug ikke følgende:

- Varmt vand (40 °C el. over), det kan ødelægge eller misfarve unitten

- Petroleum, fortynder, benzin osv. det kan ødelægge eller ridse unitten

Rengöring af unitten

- Aftør unitten med en blød, tør klud, eller brug en støvsuger - Hvis unitten er meget beskidt, brug en klud, opvredet i varmt vand.

Fjernelse - installation af luftindtagspanelet

Fjernelse:

Når du fjerner luftindtagspanel for indvendig rengøring eller anet, åbn panelet, fjern snoren og træk den frem.

Installation:

1 Rengoring af luftfilter

Fjern luftfilter

• Løft panelet op
• Skub forsigtigt låseanordningerne til hver sin side og løft lidt op for at fjerne panelet

• Rens ikke filtret med kogende vand
• Tør det ikke over åben ild
- Træk forsigtigt filtret ud

3

• Hold godt fast i begge sider som
  vist på billedet, og isæt korrekt.
• Drift uden filtre kan ødelægge unitten (støv)

Rengøring af luftindtag panelet

Afvask ikke panelet med vand

Køling/varme påvirkes af et tilstoppet luftfilter og drifts-lyden kan blive højere. Det kan også bevirke et højere strømforbrug. Rens filtret reglmæssigt.

Til slut på sæsonen

1	Udfør ventilatordrift i 2-3 timerTørre indersiden af unitten
2	Stop unitten og sluk for strømmenUnitten forbruger ca. 4W selv når den ikke er i drift. Ved at slukke for strømmen hjælper det med at spare på energiforbrug og omkostninger.
3	Rens og geninstaller luftfiltrene
4	Rengør både inde- og udedel
5	Fjern batterierne fra fjernbetjeningen

installering, inspektion og geninstallering af luftfilter

Udskift filtret hvis det ikke kan renses, eller hvis det har siddet i, i mere end et år.

Allergen filtret bør udskiftes hvert år. Dette kan dog variere alt efter hvor unitten er placeret.

Fjern det fotokatalytiske vaskbare deodorizing filter (orange) fra filterholderen og tjek filtret. Støv og snavs bør fjernes reglmæssigt fra filtret. Hvis filtret er meget beskidt, kan det vaskes med vand. Men filtret er skrøbeligt, så vask filtret mens det sidder i filterholderen for at undgå skade på filtret. Efter vask, placeres det i solen til tørring - dette giver nyt liv til det fotokatalytiske vaskbare deodorizing filter.

Smid ikke filtret ud - det kan genbruges

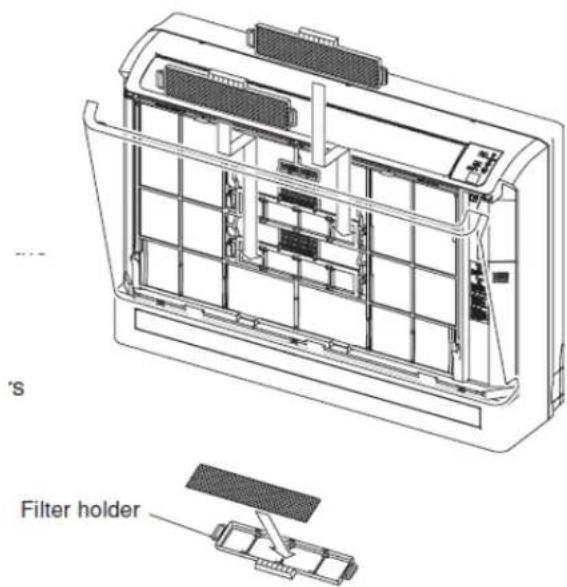

1. Installer filtret i filterholderne og isæt så filterholderne i unitten.

- Enzym filtret og det fotokatalytiske vaskbare deodorizing filter kan installeres enten i højre eller venstre side af unitten

- Installer enzym filtret med den grønne side ud ad.

• Udsæt ikke enzym filtre for direkte sollys i en længere peri ode. Den bakteriolytiske effekt vil da forringes.
  • Varmeveksleren kan skade dine fingre

I starten af sæsonen

1	Tjek at jordforbindelsen ikke er defekt eller afbrudt.T
2	Tjek at der ikke er påstået korrosion eller rust på rammen til udedelen
3	Tjek at der ikke er noget, der blokere luft-flowet omkring luftind- tag og udløb på inde- og udedel.
4	Tjek at luftfiltrene er rene
5	Tænd for strømmen
6	Isæt batterier i fjernbetjeningen

• Sæt ikke noget foran indedelen der kan forhindre korrekt ventilation og funktion.
• Installer ikke unitten på følgende steder:
• Hvor der er fare for gaslækage
• Hvor der er risiko for oliesprøjt
• Funktionsfejl pga. korrosion kan opstå hvis unitten placers på steder med klordampe eller på steder ved tæt på havet.

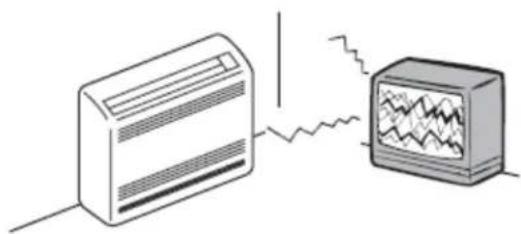

• Unitten og fjernbetjeningen skal være mindst en meter fra TV og radio
• Dræn væsken fra indedelen på et velegnet sted

Vær opmærksom på driftslyde!

• Når unitten skal installeres, er det vigitgt at vælge et sted der kan bære vægten af unitten og som ikke øger driftsstøj eller vibration. Hvis vibrationer sendes gennem et hus, afhjælpes dette med vibrationsdæmpere.
• Vælg et sted, hvor kold- eller varm luft og driftsstøj fra ude- og indedel ikke er til gene for naboer.
• Placer ikke ting foran luftud- og indtag på udedelen. Dette kan medføre funktionsfejl og øget driftstøj.
• Hvis der høres en ureglmæssig lyd under drift, kontakt din forhandler.

Inspektion og vedligeholdelse

Alt efter driftsomgivelserne, vil indersiden af unitten blive snavset efter få års drift. Dette vil reducere ydeevnen. Ud over almindelig rengøring, anbefales det at tjekke og vedligeholde unitten. Dette øger levetiden og medføre færre funktionsfejl.

• Kontakt din forhandler for inspektion og vedligeholdelse. (Der kan beregnes et tillæg for dette)
• Hvis strømforsyningen ødelægges, må den kun udskiftes af autoriseret personale.

Fejlsøgning

Tjek følgende inden du tilkalder service

Aggregatet fungerer ikke
Er strømmen afbrudt?	Er der et aktivt TIMER program?	Kontroller hovedsikringeni bygningen

Därlig køle- eller varmekapacitet
Er den rette temperatur indstillet?Passende temperatu	Er alle filtre rene? Er der åbne døre	og vinduer?

Dårlig kølekapacitet
Er lokalet/indedelen udsat for direkte sollys?	Findes der andre varmekilder i lokalet?	Er der for mange mennesker i lokalet?

Hvis unitten ikke fungerer korrekt efter du har tjekket punkterne til venstre, eller hvis der stadig er tvivl efter at have læst næste side, eller hvis det sker som vist på side 27, sluk for strømmen og kontakt da din forhandler.

Der bruges et alternativt kølemiddel i unitten (R410A). Husk at oplyse det til din forhandler ved service.

Unitten genstarter ikke uniddelbart efter at den er blevet stoppet(“RUN” lampe er tændt)	Genstart er blokeret i 3 minuter efter at driften er stoppet for at beskytte unitten3 minutters-beskyttelses Timer i microcomputeren starter automatisk op igen
Der blæses ikke luft ud når der startes i varmedriftRUN lampe blinker langsomt (1,5 sek. ON, 0,5 sek. OFF)	Luft-flow er stoppet for at undgå udblæsning af kold luft indtil indedelens varmeveksler er varmet op (2-5 min.) (HOT KEEP program)
Der blæses ikke luft ud i 5 - 15 minutter eller blæser ikke varm luft ud i varmedriftRUN lampe blinker langsomt (1,5 sek. ON, 0,5 sek. OFF)	Når udetemperaturen er lav og fugtigheden høj, udfører udedelen nogle gange en automatisk afrimning. Vent venligst. Under afrimning kan der løbe vand eller damp fra udedelen
Der blæses ikke luft ud ved DRY startRUN lampe er tændt	Indedelens ventilator kan stoppe for at undgå re-fordampning af fugt og for at spare på energien
Der kommer lidt damp ud under køle drift	Dette kan forekomme hvis rumtemperaturen samt luftfugtigheden er meget høj. Det forsvinder så snart temperaturen og fugtigheden mindskes
Der er en svag lugt	Luft, der blæses ud under drift kan lugte lidt. Dette kan være pga tobak eller parfume, der klæber til unitten!
Der høres en gurglende lyd	Dette er kølemiddel, der løber i unitten
Der høres en svag knækkende lyd	Dette skyldes varme ekspansion eller sammentrækninger
Der høres en hvislende eller klikkende lyd	Dette skyldes kølenmiddel kontrolventiler eller elektriske komponenter
Efter stromafbrydelse genstarter unitten ikke - selv om strommen er tilbage	Hvis Auto-genstartsfunktionen ikke er indstillet, vil unitten ikke genstarte automatisk. Brug fjernbetjeningen til at drift igen.
Fjernbetjeningssignalet modtages ikke	Fjernbetjeningssignalet modtages ikke hvis modtageren på unitten er udsat for direkte sollys eller andet skarpt lys.
Der dannes fugt på luftudlobets gitter	Hvis unitten køre i lang tid i høj fugtighed, kan der dannes fugt på luftudlobets gitter, der drypper
Der høres en pibende lyd fra udedelen	Støjen betyder, at omdrejningshastigheden på kompressoren øges eller mindskes
Ventilatoren stopper ikke med det samme efter driftstop	Ventilator indeedel: Ventilatoren vil ikke stoppe efter 2 timer hvis den er sat til CLEAN driftVentilator udedel: Ventilatoren vil ikke stoppe i et minut for at beskytte unitten
RUN lyset forbliver tændt efter driftstop	RUN lampen lyser under CLEAN drift. RUN lampe slukker når CLEAN drift er afsluttet.
Nogle gange høres en “shoooo” lyd selv om unitten er slukket	Dette er lyden når drift eller en anden indedel stopper
Hvis sikringer springer konstant Hvis stromkablet bliver ekstremt varmt	Hvis isoleringen på kablet er knækketADVARSEL!Hvis strømkablet bliver ødelagt, kontakt din forhandeler eller el-installatør for korrekt installation, så skader undgåes.
Hvis TV, radio eller andet elektronisk udstyr ikke fungerer Hvis en knap ikke	aktiverer korrekt Der hores en mærkelig lyd under drift
Kontakt din forhandler hvis et fremmedlegeme sætter sig fast i indedelen via luftudtagene og unitten ikke kan betjenes.	RUN og TIMER på displayet blinker hurtigt (0 sek. ON; 0,5 sek. OFF) og ikke virker
Hvis der forekommer noget abnormt, sluk for strommen og tænd igen efter 3 minutter . Restart driften med ON/OFF knappen på fjernbetjeningen, men abnormiteten er der stadig.

Multi-systemer

Samtidig drift

• Unitterne kan ikke køre med forskellige drift på samme tid, fx. én unit kører køledrift og en anden kører varmedrift.
• Når der udføres forskellige slags drift, vil den unit, der først sættes i drift, være den der har første prioritet, således at unitten der startes efterfølgende, vil udføre blæse-drift.
• Hvis man ønsker at ændre rækkefølgen på den unit der startede senere, skal man enten stoppe unitten, der har første prioritet, eller få den unit, der startede først til at passe til den der startet nr. 2
• Når andre indedele kører med anden drift, vil RUN lyset tænde

• Når fjernbetjeningen er sat til AUTO, vil unitten automatisk vælge ente køl, varme eller dry drift når den starter - alt efter rumtemperaturen
• Ved samtidg drift vil driften ændres automatisk i henhold til rumtemperaturen i de individuelle rum; dette resulterer i at udedelen stopper. I sådan et tilfælde, skal der køres køle- eller varme drift i stedet for auto. (dette er kun relevant hvis der bruges mere end en air condition unit)

Kølemiddel (olie) genvindingsdrift

- Hvis alle indedelene, i en længere periode, ikke er i drift samtidig, kan varme- og køledriften midlertidtig mindskes. Dette er for at styre genvindingen af kølemiddel (olie) i den stoppet indedel. På dette tidspunkt kan lyden af kølemiddel strømme gennem de(n) stoppede indedel(e).

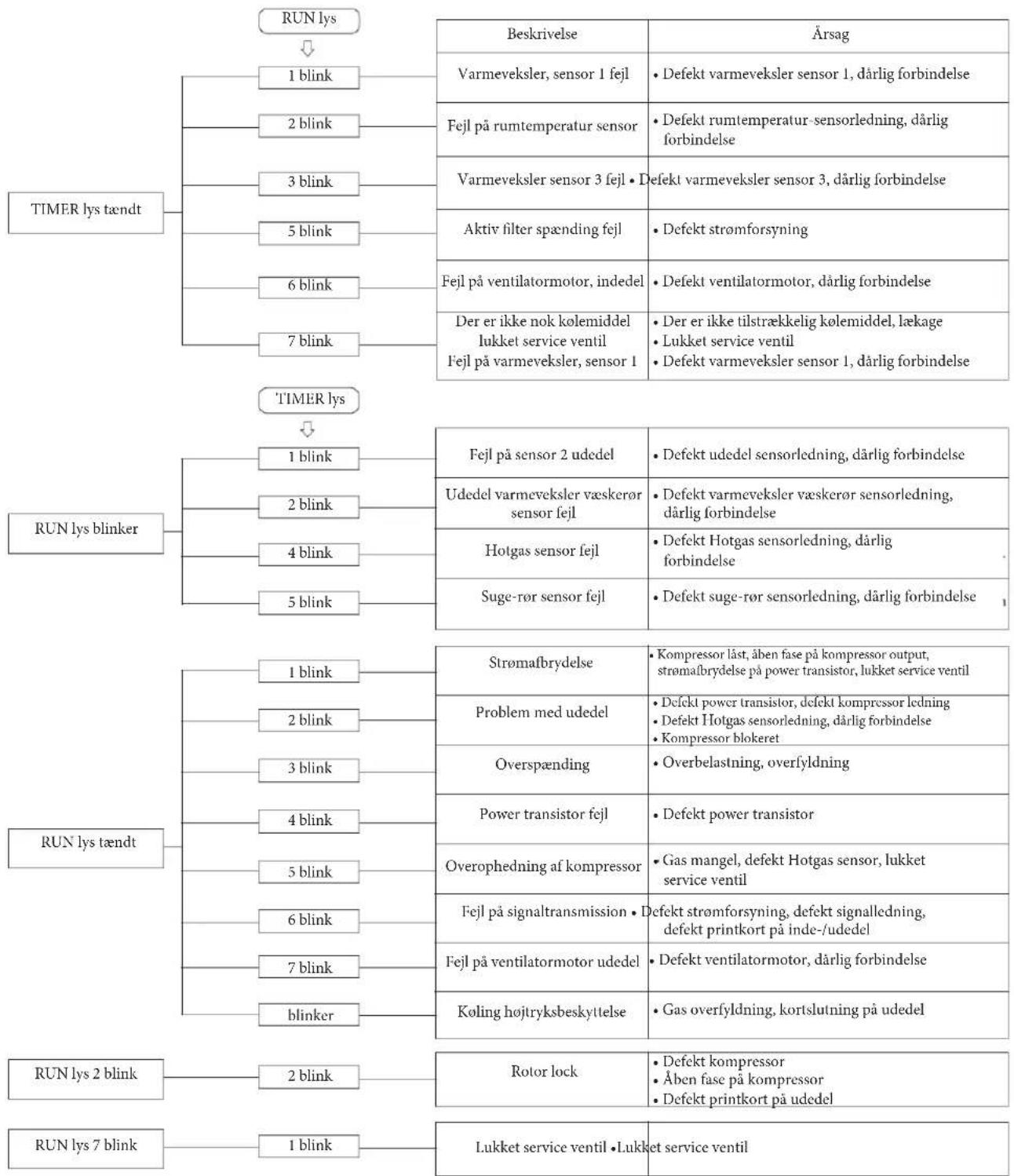


    B --> AD["Beskrivelse"]
    B --> AE["Varmveksler, sensor 1 fejl"]
    B --> AF["Fejl på rumtemperatur sensor"]
    B --> AG["Varmveksler sensor 3 fejl • Defekt varmeveksler sensor 3, dårlig forbindelse"]
    B --> AH["Aktiv filter spænding fejl"]
    B --> AI["Fejl på ventilatormotor, indedel"]
    B --> AJ["Der er ikke nok kølemiddel lukket service ventil Fejl på varmeveksler, sensor 1"]

    AD --> AK["Årsag"]
    AD --> AL["Defekt varmeveksler sensor 1, dårlig forbindelse"]
    AD --> AM["Defekt rumtemperatur sensorledning, dårlig forbindelse"]

    AE --> AN["Defekt varmeveksler sensor 1, dårlig forbindelse"]
    AE --> AO["Defekt strømforsyning"]
    AE --> AP["Defekt ventilatormotor, dårlig forbindelse"]
    AE --> AQ["Der er ikke tilstrækkelig kølemiddel, lækage Lukket service ventil Defekt varmeveksler sensor 1, dårlig forbindelse"]

    AF --> AR["Defekt udedel sensorledning, dårlig forbindelse"]
    AF --> AS["Defekt varmeveksler væskerør sensorledning, dårlig forbindelse"]
    AF --> AT["Hotgas sensor fejl"]
    AF --> AU["Suge-rør sensor fejl"]

    AG["TIMER lys"] --> AH
    AG --> AI["Sugge-rør sensor fejl"]

    AH --> AJ["Stromafbrydelse"]
    AH --> AK["Problem med udedel"]
    AH --> AL["Overspænding"]
    AH --> AM["Power transistor fejl"]
    AH --> AN["Overophedning af kompressor"]

    AI --> AO["Kompressor låst, åben fase på kompressor output, strømafbrydelse på power transistor, lukket service ventil"]
    AI --> AP["Defekt power transistor, defekt kompressor ledning<br>Defekt Hotgas sensorledning, dårlig forbindelse<br>Kompressor blokeret"]

    AL --> AQ
    AL --> AR
    AL --> AS
    AL --> AT
    AL --> AU
    AL --> AV["Overbelastning, overfyldning"]

    AM --> AW["Defekt power transistor"]
    AM --> AX["Gas mangel, defekt Hotgas sensor, lukket service ventil"]

    AN --> AY["Defekt strømforsyning, defekt signalledning, defekt printkort på inde-/udedel"]
    AN --> AZ["Defekt ventilatormotor, dårlig forbindelse"]

    AO --> BA["Køling højtryksbeskyttelse"]

    AP --> BB["Gas overfyldning, kortslutning på udedel"]

    AQ --> BC["Rotor lock"]

    AR --> BD["Lukket service ventil • Lukket service ventil"]

    AC["TIMER lys"] --> AD
    AC --> AE
    AC --> AF
    AC --> AG
