BRUGSANVISNING AOY9LFBC FUJITSU

Sikkerhedsforanstaltninger....1

Enkeltdelenes betegnelser....3

Kendetegn og funktioner....4

Klargørelse 5

Betjening....6

TIMER betjening....8

SLEEP TIMER betjening....9

Justere retningen af luftcirkulation .... 10

Enhedstørring.... 11

Manuel AUTO betjening....11

• Prøv ikke at installere airconditionanlægget selv.
• Denne enhed indeholder ingen bruger servicerede dele. Tilkald altid autoriseret kølemontør for reparationer.
• Hvis enheden skal flyttes, kontakt autoriseret kølemontør for adskillelse og geninstallation af enheden.
• Undgå overafkøling ved at stå for lang tid direkte i køleluftstrømmen.
• Stik ikke fingre eller objekter ind i udvendige stik eller i risten.
• Undlad at starte og stoppe airconditionanlægget ved at tænde og afbryde strømforsyningskablet uafbrudt.
• Vær forsigtig med ikke at ødelægge strømforsyningskablet.
• I tilfælde af fejlfunktion (brand, smeltning, m.m.), stop straks anlægget, afbryd strømforsyningen og tilkald autoriseret kølemontør.

• Hvis strømforsyningskablet til denne enhed ødelægges, skal det udskiftes af autoriseret kølemontør, idet specielle værktøjer og kabler er nødvendige.

• Sørg for lejlighedsvis udluftning under brug.
  • Led ikke luftstrømmen direkte ind i varmeapparater eller ildsteder.

• Klatr ikke op, eller placer objekter, på airconditionanlægget.
• Hæng ikke objekter ned fra indedelen.
• Sæt ikke blomstervaser eller vandbeholdere på oversiden af airconditionanlægget.
• Udsæt ikke airconditionanlægget direkte for vand.
• Betjen ikke airconditionanlægget med våde hænder.
• Træk ikke i strømforsyningskablet.
• Slå strømforsyningskilden fra, hvis enheden ikke skal benyttes i en længere periode.
• Kontroller tilstanden af installationen for at undgå ødelæggelse.
• Placer ikke dyr eller planter i den direkte luftstrøm.
• Drik ikke det drænede kondensvand fra airconditionanlægget.
• Benyt ikke enheden til opbevaring af mad, planter, dyr, præcisions instrumenter eller kunstgenstande.
• Giv agt! Samlingsventilerne bliver varme ved varmepumpe drift.
• Udsæt ikke køleribberne for tryk.
• Betjen kun enheden med filtre installeret.
• Bloker eller overdæk ikke luftindtagningsgrillen og udgangsporten.
• Forsikr dig om at alt elektronisk udstyr er mindst én meter væk fra henholdsvis inde- og udedelen.
• Undgå installation af airconditionanlægget i nærheden af ildsteder og varmeapparater.
  • Installer både inde- og udedelen, så små børn ikke kan få adgang til enhederne.
• Benyt ikke let antændelige gasser i nærheden af airconditionanlægget.

Fig. 1

Fig. 6

Fig. 7
I eksemplet her er alle indikatorer vist. I virkeligheden vil kun de, som er under justering/brug være oplyst.

Figur 1 indedelen

(1) Drift kontrol panel (figur 2)

(2) MANUEL AUTO knap

(4) Fjernbetjenings signal modtager

(5) Drift indikatorlampe (rød)

(6) TIMER indikationslampe (gul)

- Hvis TIMER indikatoren blinker, mens timeren er i drift, indikerer det, at en fejl er opstået under TIMER opsætningen. (Se side 13 Auto genstart).

(7) SUPER QUIET indikatorlampe (grøn)

(8) COIL DRY indikatorlampe (orange)

(9) Indsugningsrist

(10) Åben panel (Fig. 4)

(11) Luftfilter

(12) Retningslameller for luftstrøm

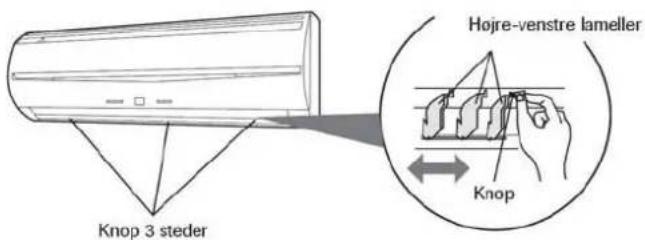

(13) Højre-venstre lameller

(16) Strømforsyningskabel

(17) Luftrensningsfiltre

Figur 5 Udedel

(18) Indsugning

(19) Udblæsning

(20) Rør

(21) Drænudgang (bund)

- Denne knap benyttes, när enheden skal installeres, og skal ikke bruges under normal drift, da det vil medføre, at airconditionanlæggets termostat vil operere forkert.

- Hvis knappen er nedtrykket under normal drift, vil enheden skifte til testkørsel, og indedelens drift og TIMER indikatorer vil begynde at blinke samtidig.

- For at stoppe test kørslen, tast enten TEST RUN knappen igen eller tast på START/STOP knappen, for at stoppe airconditionanlægget.

(34) TIME justeringsknap

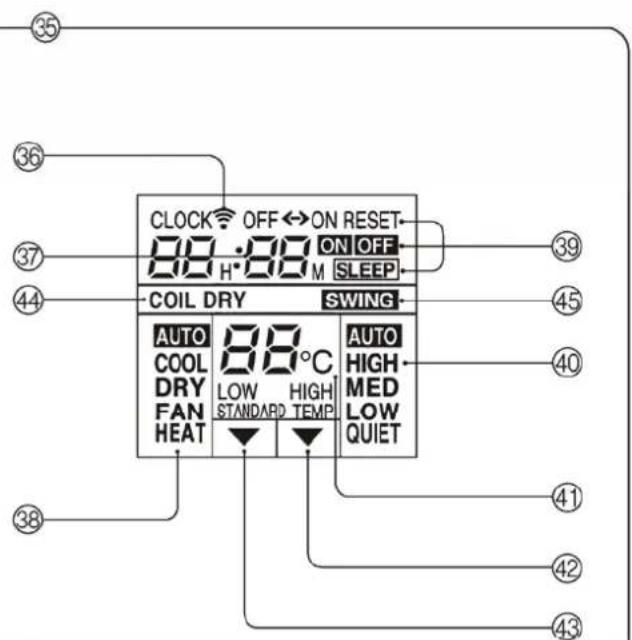

(35) Fjernbetjeningsdisplayet (Figur 7)

(36) Transmissions indikator

(37) Ur display

(38) Operations display

(39) TIMER MODE display

(40) Ventilatorhastighed display

(41) Temperatur display

(42) TIMER opsætning display

(43) Temperatur opsætning indikator

Ved opstart bruger anlægget en større effekt, for at bringe rummet til den ønskede temperatur. Derefter vil anlægget automatisk mindske effektforbruget, hvilket giver en mere økonomisk og komfortabel drift.

ENHEDST∅RRING

Indedelen kan drænes ved at trykke på knappen COIL DRY på fjernbetjeningen, således undgås mug og udbredelse af bakterier.

AUTOMATISK FUNKTIONSSKIFT

Driften (køle, tørre, varme) skifter automatisk for at opretholde den valgte temperatur, og temperaturen holdes konstant hele tiden.

PROGRAM TIMER

PROGRAM TIMER tillader at benytte OFF og ON timer funktionerne i direkte rækkefølge. Funktionen kan involvere ét program fra OFF timer til ON timer, eller fra ON timer til OFF timer over en periode på 24 timer.

SLEEP TIMER

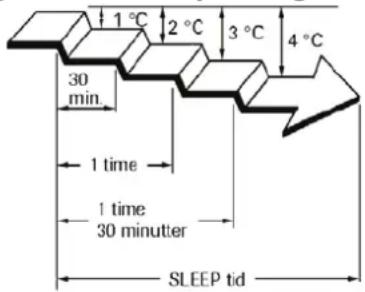

Når knappen SLEEP TIMER aktiveres under varmedrift, vil termostatindstillingen gradvis falde i perioden; og ved køle-drift vil termostatindstillingen gradvis stige i perioden. Når den valgte tid er nået, vil enheden automatisk stoppe.

TRÅDL∅S FJERNBETJENING

Den trådløse fjernbetjening tillader behændig kontrol af airconditionanlæggets brug.

SWING DRIFT

Retningslamellerne for luftstrøm svinger automatisk op og ned, så luften bringes ud til alle kroge og hjørner af rummet.

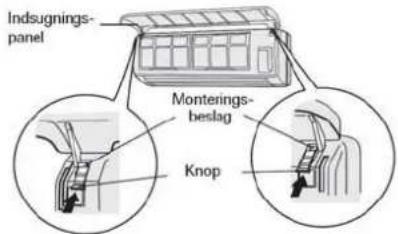

AFMONTERING AF INDSUGNINGSRIST

Luftfilteret er behandlet for at kunne modstå skimmelvækst, hvilket tillader pleje og nemmere rengøring.

SUPER LYDL∅S DRIFT

Når ventilatoren sættes til QUIET, begynder anlægget med super lydløs drift, og indedelens luftstrøm er reduceret for at frembringe lydløs køling.

POLYPHENOL CATECHIN LUFTRENSEFILTER

Filteret indeholder Catechin, hvilket er et højeffektiv middel imod bakterier. Det nedbryder væksten af bakterier som opsuges af filteret.

Bemærk. Når luftrensningsfilteret er installeret, vil mængden af luft, der konditioneres, falde lidt, på grund af en mindre ydeevne i selve anlægget.

NEGATIVE LUFTIONER DEODORISERING

Dette indbefatter keramiske super mikro'partikler, som kan skabe negative luft'ioner, lugtfrigørelse og fjerner afgivelse af særlige lugte i hjemmet.

Tænd for strømmen

Forbind strømtilslutningstikket [Figur 1 (15)] til en stikkontakt. I tilfælde af en direkte tilslutning, tænd for afbryderen.

Isætte batterier (2 styk R03/LR03)

1 Tryk og skub batteridækslet på bagsiden af fjernbetjeningen for at åbne det.

Skub i pilens retning, när der presses på mærket:

Indsæt batterierne.

2 Vær sikker på at batteripolerne (+/-) vender rigtigt.

Benyt spidsen af en kuglepen eller anden mindre objekt for at trykke på knappen.

2 Benyt △ / ▽ SET TEMP. / SET TIME knapperne [Figur 6 (24)] for at justere uret til den korrekte tid.

△ knap: Tryk for at sætte tiden frem.

knap: Tryk for at sætte tiden tilbage.

(Hver gang knapperne bliver trykket vil tiden gå frem eller tilbage med 1 minut. Hvis knappen holdes nede, vil tiden blive justeret med 10 minutter ad gangen.)

Tryk på TIME ADJUST knappen igen.

Dette afslutter opsætningen og sætter uret i gang.

Sådan anvendes fjernbetjeningen

• Fjernbetjeningen skal vendes direkte mod signal modtageren [Figur 1 (4)] for at virke ordentligt.
  • Rækkevidde: Cirka 7 meter.
• Når et signal modtages af airconditionanlægget, vil en bippende lyd fremkomme.
• Hvis ingen bippende lyd høres, tryk på fjernbetjeningsknappen en gang til.

Fjernbetjeningsholderen

① Montere holderen.

② Isæt fjernbetjeningen.

③ Aftag fjernbetjeningen.

ADVARSEL!

• Vær omhyggelig med at små børn ikke tilfældigt sluger batterierne.
• Når fjernbetjeningen ikke anvendes for en længere periode, fjern batterierne for at forhindre lækage og ødelæggelse af enheden.
• Hvis utætte batteriers væske kommer i kontakt med din hud, øjne eller mund; vask straks med masser af vand, og konsulter din læge.
• Opbrugte batterier skal fjernes straks og anbringes forsvarligt; enten i en offentlig batteriindsamlings-container eller hos autoriseret modtager.
• Forsøg ikke at genoplade ikke opladelige batterier.

Benyt ikke nye og gamle batterier, eller batterier af forskellig mærke, samtidig.

Batterier skulle kunne holde i cirka et år under normal betjening. Hvis fjernbetjeningens rækkevidde reduceres, udskift batterierne og tryk på ACL knappen med spidsen af en kuglepen eller et andet mindre objekt.

Programvalg

Tryk START/STOP knappen [Figur 6 (29)].

1 Indedelens betjeningsindikator (rød) [Figur 3 (5)] vil lyse, og airconditionanlægget starter.

2 Tryk MASTER CONTROL knappen [Figur 6 (23)] for at vælge det ønskede program.

Hver gang der trykkes på knappen, vil programmet skifte efter følgende orden:

Cirka 3 sekunder senere vil hele displayet genskabes.

Indstilling af termostat

Tryk SET TEMP knappen [Figur 6 (24)].

△ knap: Tryk for at øge temperaturindstillingen.

knap: Tryk for at sænke temperaturindstillingen.

Termostaten kan ikke benyttes til styring af rumtemperaturen ved ventilatordrift, (temperaturen vil ikke fremkomme i display på fjernbetjeningen).

Cirka 3 sekunder senere vil hele displayet genskabes.

Termostat værdien skal betragtes som en standard værdi, og kan variere lidt fra den aktuelle rumtemperatur.

Indstilling af ventilationshastighed

Tryk på FAN CONTROL knappen [Figur 6 (28)].

Hver gang knappen trykkes, skiftes mellem indstillingen efter følgende orden:

Cirka 3 sekunder senere vil hele displayet genskabes.

Når anlægget sættes til AUTO:

Varmedrift: Ventilatoren kører for at optimere cirkulationen af varm luft. Dog vil ventilatoren køre i lav hastighed, når temperaturen af luften fra indedelen er lav.

Køling: Når rumtemperaturen nærmer sig termostensindstillingen, mindskes ventilatorhastigheden.

Ventilation: Ventilatoren skifter mellem tændt og slukket. Når den er tændt, kører den i lav hastighed.

Super lydløs drift begynder. Indedelens luftflow reduceres ved lydløs drift.

• Super lydløs drift kan ikke benyttes under tørring. (Det samme gør sig gældende, när tørring bliver valgt under indstillingen AUTO).
• Varmeydelsen og kuldeydelsen reduceres en del ved super lydløs drift. Hvis rummet ikke varmes op eller køles ned, når SUPER QUIET benyttes, værd venlig at justere airconditionanlæggets ventilatorhastighed.

Eksempel: Sat til køl

Driftsindikatoren (rød) [figur 3 (5)] vil gå ud.

Angående AUTO CHANGEOVER drift

AUTO:

• Når AUTO CHANGEOVER drift er valgt, vil ventilatoren køre i meget lav hastighed i cirka et minut, mens anlægget detekterer rummets konditioner og vælger det passende program.
• Hvis forskellen mellem termostatindstillingen og den aktuelle rumtemperatur er større end +2°C → Køle- eller tørre drift.
• Hvis forskellen mellem termostatindstillingen og den aktuelle rumtemperatur er mellem ± 2^ Overvågningsdrift.
• Hvis forskellen mellem termostatindstillingen og den aktuelle rumtemperatur er større end -2°C → Varmepumpe drift.
• Når rumtemperaturen er tæt på termostatindstillingen, vil airconditionanlægget skifte til overvågningsdrift. Under overvågningsdrift, vil ventilatoren køre i lav hastighed. Hvis rummets temperatur forandres, vil airconditionanlægget igen vælge det passende program (varmedrift, køling) for at regulere temperaturen til termostatindstillingen. (I et interval på ±2°C i forhold til termostatindstillingen overvåger airconditionanlægget rumtemperaturen.)
• Hvis den drift, som enheden automatisk vælger, ikke er, som ønsket, så vælg en af driftsmåderne (HEAT, COOL, DRY, FAN).

Angående program betjening

Varmedrift:

• Benyttes til at opvarme dit rum.
• Når programmet varmedrift er valgt, vil airconditionanlægget køre i meget lav hastighed i cirka 3 til 5 minutter, hvorefter anlægget vil skifte til den valgte ventilator indstilling. Denne tidsperiode bevirker at indedelen varmes op før anlægget kan køre i høj ventilatorhastighed.
• Når rumtemperaturen er meget lav, kan der dannes is på udedelen, hvorved ydeevnen kan reduceres. For at fjerne en sådan isdannelse, foretager anlægget automatisk en afrimningscyklus. Under automatisk afrimning, vil OPERATION indikatorlampen (rød) blinke, og varmedriften afbrydes.

Køling:

Tørring:

• Benyttes til køling.
• Benyttes til mild køling, mens rummet affugtes.
• Rummet kan ikke opvarmes under programmet tørring.
• Under programmet tørring, vil anlægget køre i lav hastighed, for at regulere rummets fugtighed. Ventilatoren skiftevis stopper og kører i lav hastighed.
• Ventilatorhastigheden kan ikke ændres manuelt, när tørre programmet er valgt.

Ventilator:

Sæt termostaten til en temperatur, som er højere end den aktuelle rumtemperatur. Programmet vil ikke køre, hvis termostaten er sat lavere end den aktuelle rumtemperatur.

Ved køle/tørre drift:

Sæt termostaten til en temperatur, som er lavere end den aktuelle rumtemperatur. programmerne vil ikke køre, hvis termostaten er sat højere end rumtemperaturen. (Ved køle drift vil ventilatoren køre alene).

Ved ventilations drift:

Anlægget kan ikke køle eller opvarme rummet.

Før brug af TIMER funktion vær sikker på, at fjernbetjeningen er sat op til den rette tid (side 4).

Brug af ON TIMER eller OFF TIMER

1 Tryk på START/STOP knappen [Figur 6 (29)] (hvis enheden allerede kører, gå til trin 2).

Indedelens drift indikatorlampe (rød) [Figur 3 (5)] vil lyse.

2 Tryk på TIMER knappen [Figur 6 (27)], for at vælge OFF timer eller ON timer operation.

Hver gang knappen trykkes, ændres tiden efter følgende orden:

3 Benyt SET TIME knapperne til at justere til den ønskede OFF eller ON timer tid.

Indstil tiden mens displayet blinker (blinkningen vil fortsætte i omkring 5 sekunder).

△ Knap: Tryk for at sætte tiden fremad.
knap: Tryk for at sætte tiden tilbage.

Cirka 5 sekunder senere vil det fulde displayet genskabes.

Afbryd timeren

Benyt TIMER knappen for at vælge "TIMER RESET".

Airconditionanlægget vil vende tilbage til normal operation.

Ændre TIMER opsætningen

Udfør step 2 og 3.

Stop airconditionanlægget, mens TIMEREN er i funktion.

Tryk på START/STOP knappen.

Ændring af program

Hvis programmet ønskes ændret (program, ventilatorhastighed, termostat-indstilling), efter at have aktiveret Timer funktionen, så tryk på den relevante knap när displayet i fjernbetjeningen er skiftet fra TIMER display til normalt display.

Brug af PROGRAM TIMER

1 Tryk på START/STOP knappen [Figur 6 (29)]. (hvis enheden allerede kører, gå til trin 2).

Indedelens drift indikatorlampe (rød) [Figur 3 (5)] vil lyse.

2 Indstil den ønskede tid for OFF timer og ON timer.

Se afsnittet "Brug af ON timer og OFF timer" til at indstille den ønskede funktion og tid.

Cirka 3 sekunder senere vil det fulde display gendannes.

Indedelens TIMER indikator (grøn) [Figur 3 (6)] vil lyse.

3 Tryk på TIMER knappen [Figur 6 (27)] for valg af PROGRAM timer operation (OFF → ON eller OFF ← ON vil lyse).

Displayet vil skiftevis vise "OFF timer" og "ON timer". Skift til der indstilling, der gælder for den operation, som skal hænde først.

- PROGRAM timeren vil begynde at operere. (Hvis ON timer er valgt til at virke først, vil enheden stoppe på dette tidspunkt).

Cirka 3 sekunder senere vil det fulde display gendannes.

Afbryd timeren

Benyt TIMER knappen til at vælge "TIMER RESET".

Airconditionanlægget vil returnere til normal operation.

Ændre TIMER opsætningen

1. Følg instruktionerne angivet i afsnittet "Brug af ON timer eller OFF timer" til at vælge den TIMER opsætning, du ønsker at ændre.
2. Tryk på TIMER knappen for at vælge enten OFF → ON eller OFF ← ON.

Stop airconditionanlægget, mens TIMEREN er i funktion.

Tryk på START/STOP knappen.

Angående PROGRAM timeren Ændre af program

• PROGRAM timeren tillader dig at integrere OFF timer og ON timer funktioner i enkelt sekvens. Sekvensen kan involvere en ændring fra OFF til ON timer, eller fra ON timer til OFF timer, i en periode på 24 timer.
• Den første funktion, der træder i kræft, er den, som er nærmest den aktuelle tid. Rækkefølgen angives på fjernbetjeningens display (OFF → ON eller ON ← OFF).
• Et eksempel på PROGRAM timer brug kunne være at have airconditionanlægget til at stoppe (OFF timer) efter du er faldet i søvn, og starte (ON timer) automatisk om morgenen, før du vågner.

Hvis programmet ønskes ændret (program, ventilatorhastighed, termostat-indstilling), efter at have aktiveret Timer funktionen, så tryk på den relevante knap när displayet i fjernbetjeningen er skiftet fra TIMER display til normalt display.

Modsat andre TIMER funktioner, benyttes SLEEP timeren til at sætte tidsperioden indtil anlægget skal stoppe.

SLEEP TIMER

Mens airconditionanlægget kører eller er stoppet, tryk på knappen SLEEP [Figur 6 (22)].

Indedelens OPERATIONS indikator (rød) [Figur 3 (5)] lyser, og TIMER indikatoren (grøn) [Figur 3 (6)] lyser.

Ændre TIMER opsætningen

Tryk på SLEEP knappen [Figur 6 (22)] en gang til og indstil tiden ved brug af SET TEMP. / SET TIME knapperne [Figur 6 (24)].

Sæt tiden mens TIMER displayet blinker, (blinkningen fortsætter i cirka 5 sekunder).

△ Knap: Tryk for at sætte tiden fremad.
knap: Tryk for at sætte tiden tilbage.

Cirka 5 sekunder senere vil det fulde display genskabes.

Afbryde SLEEP timer

Benyt TIMER knappen til at vælge "TIMER RESET".

Airconditionanlægget vil vende tilbage til normal drift.

Stoppe airconditionanlægget under SLEEP timer operation.

Tryk på START/STOP knappen.

For at forhindre unødvendig stor opvarmning eller køling mens man sover; vil SLEEP funktionen automatisk ændre termostatindstillingen i henhold til den valgte tid. Når den valgte tid er udløbet, vil airconditionanlægget stoppe.

Under varmedrift:

Når SLEEP timeren er aktiv, sænkes termostatindstillingen automatisk 1°C hvert 30. minut. Når termostatindstillingen er sænket med i alt 4°C, bevares denne termostatindstillingen, indtil det valgte sluttidspunkt, hvor airconditionanlægget automatisk stopper.

SLEEP timer opsætning: SLEEP timer opsætning:

Under køle/tørre drift:

Når SLEEP timeren er aktiv, øges termostatindstillingen gradvis 1°C i timen. Når termostatindstillingen er steget med i all'G2 bevares denne termostatindstilling, indtil det valgte sluttidspunkt, hvor airconditionanlægget automatisk stopper.

JUSTERE RETNINGEN AF LUFTCIRKULATION

Den vertikale (op og ned) luftstrøm justeres ved at trykke på fjernbetjeningens knap AIR FLOW DIRECTION. Den horisontale (højre og venstre) luftstrøm justeres manuelt ved at flytte på airconditionanlæggets retningslameller.

Når den horisontale luftstrøm skal justeres, start airconditionanlægget og kontrollere, at de vertikale retnings-lameller er standset.

Vertikal luftstrømsjustering

Hver gang knappen trykkes, vil luftstrømsområdet ændres således:

Mulige indstillinger af luftstrømmens retning:

①,②,③ : Ved køle-/tørredrift

④,⑤,⑥,⑦ : Ved ventilationsdrift

Fjernbetjeningens display ændres ikke af dette.

- Benyt luftstrøms indstillinger indenfor områderne vist oven over.

Den vertikale luftstrømsretning bliver automatisk sat som vist, i henhold til det program, som vælges:

Ved køling / tørring

: Horizontal flow (1)

Ved varmedrift

: Nedadgående flow (7)

- I det første minut under programmet AUTO, vil luftstrømmen være horisontal (1). Luftretningen kan ikke justeres i denne periode.

Højre-venstre justering

Justere højre-venstre lamellerne.

- Flyt højre-venstre lamellerne for at justere luftstrømmen, som du foretrækker det.

! FARE!

- Placer aldrig dine fingre eller fremmede objekter indenfor udblæsningsportene, da den indbyggede ventilator kører med høj hastighed og kan forårsage personlig overlast.

- Benyt altid fjernbetjeningens knap AIR FLOW DIRECTION til at justere de vertikale luftretningslameller. Forsøg på at flytte lamellerne manuelt kan medføre uhensigtsmæssig drift. Sker det alligevel så stop straks anlægget og genstart det. Lamellerne skulle gerne begynde at operere normalt igen.

- Under køle/tørre drift, må retningslamellerne ikke indstilles i varmeområdet (④ - ⑦) i længere tid, da vanddamp herved kan kondensere på lamellerne, hvorved dråber af vand kan dryppe fra airconditionanlægget. Hvis retningslamellerne, under køle eller tørre drift, stilles i området for varmedrift i mere end 30 minutter, vil de automatisk returnerer til position ③.

- Ved brug i rum med små børn, ældre eller syge personer, skal luftstrøms retningen vælges med stor omtanke.

! FARE!

- Når højre-venstre lamellerne justeres, er det nødvendigt at stoppe airconditionanlægget forinden og sikr sig, at det er stoppet, før man begynder at justere lamellerne.

Start airconditionanlægget før du foretager denne procedure.

SWING operation

I denne indstilling vil luftstretningslamellerne svinge automatisk for at lede luftstrøm både op og ned.

Luftstrømmen vil returnere til opsætningen før svingning blev valgt.

Under køling/tørring

: Svinger mellem ① og ③.

Under varmedrift

: Svinger mellem ③ og ⑦.

- Svingningerne kan midlertidig stoppe, när airconditionanlæggets ventilator ikke kører eller kører i lav hastighed.

ENHEDST∅RRING

Indedelen kan tørres, ved at trykke på knappen COIL DRY på fjernbetjeningen. Herved undgår man at der opstår mug på enheden og forhindrer udbredelsen af bakterier.

Tørringen vil vare i 20 minutter efter aktiveringen af knappen COIL DRY og stopper automatisk derefter.

Vælge ENHEDST∅RRING

• Tryk på knappen COIL DRY igen under ENHEDSTÖRRING så ENHEDSTÖRRING kan blive genskabt.
• ENHEDSTÖRRING kan ikke fjerne eksisterende mug eller bakterier, og det har heller ingen steriliserende effekt.

MANUAL AUTO DRIFT

Benyt MANUAL AUTO drift i de situationer, hvor fjernbetjeningen er forsvundet eller er ude af drift.

Hvordan man betjener kontrolpanelet på indedelen

Tryk MANUAL AUTO knappen [Figur 2 (2)] på kontrolpanelet på indedelen.

For at stoppe anlægget, tryk på knappen MANUAL AUTO igen.

(Knappen er placeret på indersiden af lågen).

• Når airconditionanlægget aktiveres på knappen manual/auto på indedelen, vil det køre efter samme program, som når programmet AUTO vælges på fjernbetjeningen (Se side 6).
• Ventilatorhastigheden vil være "AUTO", og termostatindstillingen vil være standard (24°C).

ADVARSEL!

• Før rengøring af airconditionanlægget, vær sikker på, at anlægget er slukket, og at strømforsyningskablet er frakoblet.
• Vær sikker på at frontlågerne [Fig. 1 (9)] er monteret forsvarligt.
• Ved fjernelse og genisætning af luftfiltre, vær sikker på ikke at røre varmeveksleren, da det kan medføre personskader.

Rengøre frontlågerne Rengøre luftfilteret

1. Afmontere frontlågerne 1. Åbn frontlågerne og fjern luftfilteret.

① Placer dine fingre i hver ende af lamellerne på front panelet og løft fremad. Hvis panelet føles at hænge i, fortsæt med at løfte opad for aftagning.
② Træk forbi det mellemliggende hak og åbn panelet så højt at det kommer til at stå vandret ud.

2. Rengør med vand.

Fjern støv med en støvsuger, rengør enheden med varmt vand, og tør den af med en ren, blød klud.

3. Montere frontlågerne.

① Træk knopperne hele vejen.
② Hold panelet vandret og sæt både venstre og højre monteringsbeslag ind i fastgørelsesstederne på toppen af panelet.
③ Pres på lågerne, hvor pilene på diagrammet indikerer, og luk lågerne.

Løft luftfilterets håndtag og fjern bunden af tapperne (to steder). Hold begge sider med hånden og træk det ud.

2. Fjern støv med en støvsuger eller ved vask.

Efter vask skal filteret tørre på et skyggefuldt sted.

3. Montere luftfilteret og luk frontlågerne.

• Støv kan fjernes fra luftfilteret enten med en støvsuger, eller ved at vaske filteret ved en opløsning af mild vaskemiddel og varmt vand. Hvis filteret vaskes, så sørg for efterfølgende at tørre det på et skyggefuldt sted, før montering.
• Hvis snavs har mulighed for at ophobe sig i luftfilteret, reduceres luftstrømmen, hvilket nedsætter ydeevnen og forhøjer støjniveauet.

• Ved normal brug bør luftfilteret renses hver anden uge.

• Når anlægget benyttes uafbrudt i en længere periode, vil en ophobning af snavs i filteret forekomme, hvilket reducerer anlæggets ydeevne. Vi anbefaler, at airconditionanlægget, udover egen rengøring og vedligeholdelse, inspiceres jævnligt. For mere information, konsulter autoriseret kølefirma.

• Ved rengøring af anlæggets yderside, benyt ikke vand varmere end 40 °C, skarpt slibende renseklude, eller flygtige rensemidler som benzin eller fortynder.
• Udsæt ikke anlæggets overflade for insektbekæmpelsesmidler eller hårspray.
• Hvis anlægget afbrydes for en måned eller mere, start først ventilations programmet og lad det køre uafbrudt i cirka et halvt døgn for at tørre de indre dele fuldstændigt.

Installation af luftrensningsfilter

2. Installer luftrensningsfiltersættet (et sæt er lig med 2 filtre).

① Sæt luftrensningsfilteret ind i filterholderen.

② Fæst tapperne i begge ender af filteret med de 2 kroge på bagsiden af filterholderen.

Pas på at luftrensningsfilteret ikke fanger noget under filterholderen.

③ Fæst de 4 fikspunkter på toppen og bunden af filterholderen med krogene på luftfilteret.

3. Installer de 2 luftfiltre og luk indblæsningspanelet.

- Når luftrensningsfiltrene er i brug, vil effekten stige ved at sætte ventilatorhastigheden til høj, "HIGH".

Vedligeholdelse af deodoriseringsfiltret

Udskiftning af beskidte luftrensningsfiltre

Udskift de normale filtre med følgende komponenter (kan erhverves separat af hinanden).

• POLYPHENOL CATECHIN luftrensningsfiltre: UTR-FA03-2.
• Negativ luft'ions deodoseringsfiltre: UTR-FA03-3.

2. Udskift dem med 2 nye luftrensfiltre.

① Aftag de gamle filtre i modsat rækkefølge af hvorledes de installeres.
② Installer den nye type filtre på samme måde som de normale luftrensfiltre.

3. Installer de 2 luftfiltre og luk indsugningspanelet.

Af hensyn til luftrensningsfiltrene

POLYPHENOL CATECHIN luftrensningsfiltre (et stykke)

• Luftrensningsfiltrene er engangsfiltre. (De kan ikke vaskes eller genbruges).
• For opbevaring af luftrensningsfiltrene, isæt filtrene så hurtigt som muligt efter indpakket er åbnet. (Luftrensningsevnen reduceres, hvis filtrene efterlades i en åbnet pakke.
• Generelt bør filtrene udskiftes hver tredje måned.

Venligst køb fintfølende lufrensningsfiltre (UTR-FA03-02, sælges separat) ved udskiftning af snavsede luftrensningsfiltre.

Negative luft'ions deodoriseringsfiltre (et stykke) - lyseblå.

• Filtrene skal udskiftes cirka hvert tredje år, så de kan oprette deodoriseringseffekten.
• Filterholderen er ikke en del af produktet.

Venligst køb fintfølende lufrensningsfiltre (UTR-FA03-02, sælges separat) ved udskiftning af luftrensningsfiltre.

( Vask aldrig med ru og fnuggende klude, da det kan ødelægge deodoriseringen. )

2) Skyl efter med vandstråler.
3) Aftør i skygge.

③ Geninstaller deodoriseringsfiltrene.

ADVARSEL!

I tilfælde af funktionsfejl (brandlugte, m.m.), stands straks anlægget, afbryd strømforsyningen og konsulter autoriseret kølefirma.

Blot at slukke for anlæggets stikkontakten vil ikke fuldstændig afbryde enheden for strømkilden.

Træk altid stikket ud af kontakten eller afbryd sikkerhedsafbryderen, for at være sikker på at strømmen er fuldkommen afbrudt.

Før tilkald af service, gennemgå venligst følgende tjekliste:

	Symptom Problem	Se sideProblem	Se side
Normal funktion	Starter ikke øjeblikkeligt:	▪ Hvis anlægget stoppes og straks efter startes igen, vil kompressoren ikke køre i cirka 3 minutter. Dette er for at forhindre at sikringerne sprænger.▪ Når som helst strømforsyningen afbrydes og herefter genetableres, vil beskyttelseskredsløbet i cirka 3 minutter forhindre anlægget i at starte.	-
	Lyde høres:	▪ Under drift og straks efter stop af anlægget, vil lyden af vandcirkulation fra airconditionanlæggets rør kunne høres. En tilsvarende lyd vil også være muligt at høre i cirka 2 til 3 minutter efter anlægget startes (dette er lyden af kølemiddel, der cirkulerer).▪ Under drift kan svage knirkelyde høres. Disse lyde kommer fra kabinettet, der arbejder på grund af temperatur forandringerne.	-
		▪ Under varmedrift, vil en stegende lyd imellem kunne høres. Lyden fremkommer under den automatiske afrimningsfunktion.	14
	Lugte:	▪ Nogle lugte kan blive udstødt fra indedelen. Disse lugte stammer fra lokalet (møbler, tobak, etc.), som er blevet trukket ind i enheden.	-
	Tåge og damp udstødes:	▪ Under køle- og tørredrift, kan en tynd dis ind imellem ses komme ud fra indedelen. Dette er resultatet af en pludselig køling af luften i rummet, idet det blandes med luften, fra airconditionanlægget, som resulterer i kondensering og tåge.	-
		▪ Under varmedrift kan udedelens ventilator stoppe, og dis kan ses udbrede sig fra enheden. Dette er i henhold til den automatiske afrimningsfunktion.	14
	Luftstrømmen er svag eller stopper:	▪ Når varmedrift startes, er ventilatorhastigheden i en periode meget lav, for at tillade indre dele at varme op.▪ Hvis rumtemperaturen under varmedrift overskrider termostatindstillingen, vil udedelen stoppe, og indedelen vil køre i lav ventilatorhastighed. Hvis du ønsker at varme lokalet yderligere, indstil termostaten til en højere temperatur.	-
		▪ Under varmedrift vil anlægget med mellemrum stoppe (mellem 7 og 15 minutter), mens den automatiske afrimningsfunktion er aktiv. Under automatisk afrimning vil drift indikatorlampen blinke.	14
		▪ Ventilatoren kører muligvis i meget langsom hastighed under tørredrift, eller når anlægget er ved at bestemme rumtemperaturen.	5
		▪ Under super lydløs drift vil ventilatoren køre med en meget lav hastighed.	5
		▪ Ved overvågningsdrift, vil ventilatoren køre med en meget lav hastighed.	5
	Udedelen udleder vand:	▪ *Under varmedrift kan vand blive udledt fra udedelen under den automatisk afrimningsfunktion.	14
	Symptom Element	som skal tjekkesElSe side som skal tjekkes	Se side
Tjek en gang til	Kører slet ikke:	Er strømforsyningen afbrudt?Har der været et strøm udfald ?Er en sikring gået, eller er kontakten blevet skubbet?	—
		Er TIMER funktionen aktiv?	7-8
	Dårlig ydeevne ved køling eller varmedrift:	Er luftfilteret snavset ?Er airconditionanlæggets luftindtagningsrist eller udgangsporten blokeret?Har du justeret termostattemperaturopsætningen korrekt?Står et vindue eller en dør åben?I tilfælde af køledrift, tillader et vindue solskinnet at komme ind? (Træk gardinerne for)!I tilfælde af køle drift, er der varmeapparater eller computere i lokalet, eller er der for mange mennesker i lokalet?	—
		Er enheden sat til SUPER QUIET drift?	5
	Enheden kører forskelligt fra fjernbetjeningens indstilling:	Er batterier i fjernbetjeningen døde?Er batterier fjernbetjeningen isat korrekt?	4

Hvis problemet er vedvarende efter disse tjek, eller hvis du fornemmer brandlugte, eller TIMER indikatoren [Figur 3 (6)] blinker, stop straks anlægget, afbryd strømforsyningen [Figur 1 (15)], og konsulter autoriseret service personel.

BETJENINGSTIPS

Drift og ydeevne

Varmedrift ydeevne

• Dette airconditionanlæg opererer ved varmepumpe princippet. Det absorberer varme fra udendørsluften og transmitterer denne varme indendørs. Resultatet af dette er at ydeevnen falder, når udendørstemperaturen falder. Hvis du føler at ydeevne bliver utilstrækkelige, anbefaler vi, at anvende dette airconditionanlæg sammen med et anden form for varmeapparat.
• Varmepumpe airconditionanlæg varmer hele rummet ved at recirkulere luft gennem lokalet, med det resultat, at en vis tidsperiode må påregnes inden rummet er opvarmet.

AUTO genstart

I tilfælde af strømsvigt

- Hvis airconditionanlægget har været udsat for et strømsvigt, vil airconditionanlægget automatisk genstarte i det tidligere valgte program, når strømmen vender tilbage.

Mikrocomputer-kontrolleret automatisk afrimningen

• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• I forsøget på at forhindre denne form for reduceret ydeevne, er denne enhed udstyret med en mikrocomputer-kontrolleret automatisk afrinningsfunktion. Hvis dannelsen af is opstår, vil airconditionanlægget midlertidigt stoppe, og den automatiske afrinningsfunktion vil være aktiv i cirka 7-15 minutter. Under afrinningsfunktionen vil driftsindikatorlampen (rød) blinke.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• I forsøget på at forhindre denne form for reduceret ydeevne, er denne enhed udstyret med en mikrocomputer-kontrolleret automatisk afrimningsfunktion. Hvis dannelsen af is opstår, vil airconditionanlægget midlertidigt stoppe, og den automatiske afrimningsfunktion vil være aktiv i cirka 7-15 minutter. Under afrimningsfunktionen vil driftsindikatorlampen (rød) blinke.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• I forsøget på at forhindre denne form for reduceret ydeevne, er denne enhed udstyret med en mikrocomputer-kontrolleret automatisk afrimningsfunktion. Hvis dannelsen af is opstår, vil airconditionanlægget midlertidigt stoppe, og den automatiske afrimningsfunktion vil være aktiv i cirka 7-15 minutter. Under afrimningsfunktionen vil driftsindikatorlampen (rød) blinke.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• I forsøget på at forhindre denne form for reduceret ydeevne, er denne enhed udstyret med en mikrocomputer-kontrolleret automatisk afrimningsfunktion. Hvis dannelsen af is opstår, vil airconditionanlægget midlertidigt stoppe, og den automatiske afrimningsfunktion vil være aktiv i cirka 7-15 minutter. Under afrimningsfunktionen vil driftsindikatorlampen (rød) blinke.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• I forsøget på at forhindre denne form for reduceret ydeevne, er denne enhed udstyret med en mikrocomputer-kontrolleret automatisk afrimningsfunktion. Hvis dannelsen af is opstår, vil airconditionanlægget midlertidigt stoppe, og den automatiske afrimningsfunktion vil være aktiv i cirka 7-15 minutter. Under afrimningsfunktionen vil driftsindikatorlampen (rød) blinke.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.
• Ved brug af varmedrift under lave udendørstemperaturer og høj fugtighed, kan is dannes i udedelen, hvilket resulterer i reduceret ydeevne.

Temperatur- og fugtighedsgrænser

Køleprogram	Tørreprogram Varmeprogram
Udendørstemperaturer	Cirka 10-43 °C Cirka 10-43		°C cirka -15 - +24 °C
Indendørstemperaturer	Cirka 18-32 °C Cirka 18-32		°C cirka 30 °C eller mindre

• Hvis airconditionanlægget benyttes under højere temperatur betingelser end de i skemaet viste, aktiveres det indbyggede beskyttelsessystem, for at forhindre ødelæggelse. Desuden, hvis enheden, under køle og tørre drift, benyttes under lavere temperaturer end de viste, kan varmeveksleren fryse til; det medfører lækage og anden ødelæggelse.
  Benyt ikke denne enhed til andre formål end køling, affugtning, og luftcirkulation af lokaler i almindelige boliger.
• Hvis enheden benyttes i lange perioder under høj luftfugtighed, kan vand kondensere på overfladen af indedelen og dryppe ned på gulvet eller andre objekter underneden. (Cirka 80% eller mere).
