BRUGSANVISNING DPF-427 DENVER

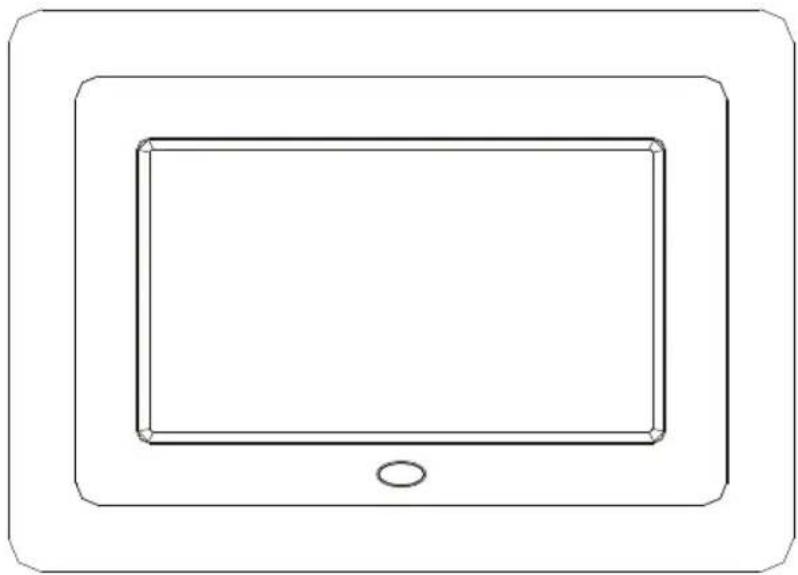

Digitaler fotorahmen

Simple line drawing of a tablet device with no text or symbols

Bedienungsanleitung DPF-427

Entsorgungshinweis

Symbol of a trash bin crossed out by two diagonal lines (no text or numbers present)

Entsorgen Sie dieses Produkt nach Ablauf seiner Lebensdauer bitte nicht über den normalen Hausmüll. Geben Sie es zu einer Sammelstelle zum Recycling von elektrischen und elektronischen Geräten. Auf dem Produkt befindliche Symbole und Angaben informieren Sie über die Art der Entsorgung.

Die durch dieses Zeichen gekennzeichneten Materialien können recycelt werden. Durch Recycling und andere Arten von Wiederverwendung von Altgeräten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sich bitte an die zuständigen Behörden für mehr Informationen zur Entsorgung von Altgeräten.

1 Wichtiger Hinweis 2
2 Einführung zu den Funktionen 2
3 Anleitung: Netzschalter/Tastendruck/Schnittstellen und Fernbedienung 3-4
4 Gebrauchsanleitung 5-13
5 Technische Daten 14

1. Wichtige Hinweise

1.1 Eingangsspannung: DC 9V/1,5 A oder höher.
1.2 Vermeiden Sie Sonneneinstrahlung.
1.3 Vermeiden Sie hohe Temperaturen.
1.4 Schalten Sie das Gerät aus, wenn Sie es nicht verwenden.
1.5 Berühren Sie den LCD-Bildschirm nicht mit scharfen Gegenständen.
1.6 Nicht mit Wasser oder Regen in Berührung bringen.

2. Einführung zu den Funktionen

2.1 Unterstützt die Bildformate JPEG/BMP/GIF.
2.2 Unterstützt die Formate MP3/WMA.
2.3 Unterstützt Videoformate MPEG1/MPEG4.
2.4 Erlaubt das gleichzeitige Abspielen von Bildern und MP3 als Hintergrundmusik und bietet einige Neuerungen.
2.5 Interner Kalender und Uhrzeit; Weckrufeinstellungen.
2.6 Einstellung der Wiedergabegeschwindigkeit der Bilder; verschiedene Menüsprachen.
2.7 Fernbedienung und Netzschalter.
2.8 Bildeinstellungen für Helligkeit/Kontrast/Farbton/Sättigung/Schärfe.
2.9 Unterstützt USB 2.0.
2.10 Stereo-Ausgabe.
2.11 Unterstützt MS/SD/MMC Karten.
2.12 Bilder von USB/KARTE in den internen Speicher verschieben und auf dem Bildschirmanzeigen.

3. Anleitungen: Netzschalter/Tastendruck/Schnittstellen und Fernbedienung

3.1 Netzschalter.

① ON: Einschalten.
② OFF: Ausschalten.

3.2 Tasten auf der Oberseite

① OK: Bestätigen.
② UP: Cursor bewegt sich nach oben.
③ Down: Cursor bewegt sich nach unten.
④ Left: Cursor bewegt sich nach links.
⑤ Right: Cursor bewegt sich nach rechts.
⑥ Setup: Das Menü zum SYSTEM-SETUP öffnen.

⑦ Return: Drücken Sie diese Taste, um zur vorhergehenden Einstellung zurückzugelangen.

3.3 Linke Schnittstelle

①US B-Buchse.
②AV OUT.
③Power DC IN.

3.4 Rechte Schnittstelle

① Karten-Anschluss.

3. Anleitungen: Netzschalter/Tastendruck/Schnittstellen und Fernbedienung

3.5 Fernbedienung

1) STANDBY: Durch Drücken dieser Taste können Sie das Gerät in den energiesparenden Modus versetzen oder es einschalten.
2) SLIDE SHOW: Mit dieser Taste können Sie Bilder abspielen.
3) 16:9/4:3: Schalten Sie mit dieser Taste den TV-Modus ein.
4) SETUP: Mit dieser Taste öffnen Sie das Setup-Menü.
5) HOME: Mit dieser Taste kehren Sie zur Hauptanzeige zurück.
6) PHOTO: Mit dieser Taste können Sie Bilder anzeigen.
7) MUSIC: Mit dieser Taste schalten Sie den Audio-Modus ein.
8) VIDEO: Mit dieser Taste schalten Sie den Video-Modus ein.
9) VOL-: Mit dieser Taste können Sie die Lautstärke verringern.
10) VOL+: Mit dieser Taste können Sie die Lautstärke erhöhen.
11) UP: Bewegen Sie mit dieser Taste den Cursor nach oben.
12) SAVE PHOTO: Mit dieser Taste können Sie ein Foto in die Favoritenliste speichern.
13) PREV: Mit dieser Taste können Sie das vorhergehende Programm einschalten.
14) LEFT: Bewegen Sie mit dieser Taste den Cursor nach links.
15) ENTER: Mit dieser Taste können Sie Einstellungen bestätigen.
16) RIGHT: Bewegen Sie mit dieser Taste den Cursor nach rechts.
17) NEXT: Mit dieser Taste können Sie das nächste Programm einschalten.
18) RETURN: Kehren Sie mit dieser Taste zur vorhergehenden Einstellung zurück.
19) DOWN: Bewegen Sie mit dieser Taste den Cursor nach unten.
20) MUTE: Mit dieser Taste können Sie den Ton stumm schalten.
21) PLAY/PAUSE: Mit dieser Taste wählen Sie WIEDERGABE oder PAUSE.
22) STOP: Mit dieser Taste beenden Sie die Wiedergabe.
23) REPEAT: Mit dieser Taste gelangen Sie in den Modus für die wiederholende Wiedergabe.
24) DISPLAY: Mit dieser Taste können Sie Informationen eines Dokuments anzeigen.

4. Gebrauchsanleitung

4.1 Hauptmenü

Beim Einschalten des Gerätes wird das Hauptmenü angezeigt.

Öffnen Sie mit der Taste "Return" das Hauptmenü, wenn auf dem Bildschirm das anfängliche Logo erscheint.

4.2 Anleitungen zum Hauptmenü

4.2.1 FAVORITENLISTE

Öffnen Sie mit der Taste "ENTER" die Einstellung "Favorite Photo Mode", um Ihr Lieblingsfoto auszusuchen.

4.2.2 KARTE

Beim Anschließen einer KARTE öffnet sich auf dem Bildschirm das Menü zum Lesen der KARTE.

4.2.3 USB

Beim Anschließen eines USB-Gerätes öffnet sich auf dem Bildschirm das USB-Menü.

4. Gebrauchsanleitung

4.2.4 SETUP

Öffnen Sie das SETUP-Menü.

4.2.5 CLOCK

Öffnen Sie das CLOCK-Menü.

4.3 Favoritenliste

Fotos speichern und zur Favoritenliste hinzufügen. Wenn Sie auf der Fernbedienung "SAVE PHOTO" drücken, können Sie das Bild in der Favoritenliste abspeichern.

4.4 Video abspielen

Betrie bspfad: CARD/VIDEO/LIST oder USB/VIDEO/LIST.

Dokumentinformationen: Drücken Sie "DISPLAY", um die Programmzeit und den Wiedergabemodus anzuzeigen.

MP4 TRK 0/3 00:00:00

Zurück: Drücken Sie "HOME"

4. Gebrauchsanleitung

4.5 Musik abspielen

Betrie bspfad: CARD/MUSIC/LIST oder USB/MUSIC/LIST.

Dokumentinformationen: Drücken Sie "DISPLAY", um die Programmzeit und den Wiedergabemodus anzuzeigen.

Zurück: Drücken Sie "HOME"

4.6 Fotos abspielen

Betrie bspfad: CARD/PHOTO/LIST oder USB/PHOTO/LIST.

Bild drehen: Mit den Tasten "up/down/left/right" können Sie die Bilder in verschiedene Richtungen drehen.

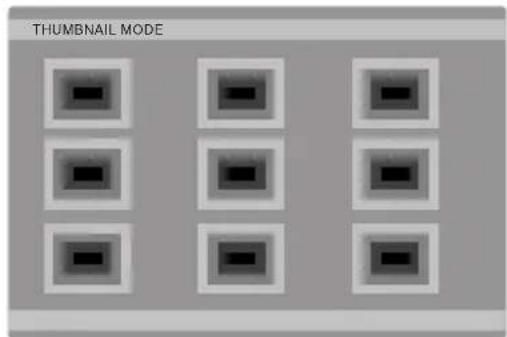

Foto abspielen: Schalten Sie den Miniaturbild-Modus ein. Drücken Sie „Enter“ und spielen Sie die Bilder ab.

4. Gebrauchsanleitung

Dokumentinformationen: Drücken Sie "DISPLAY", um die Programmzeit und den Wiedergabemodus anzuzeigen.

Zurück: Drücken Sie "HOME".

4.7 SETUP

4.7.1 SYSTEM-SETUP

Öffnen Sie das Menü SYSTEM-SETUP.

4.7.1.1 TV-SYSTEM

Öffnen Sie das Menü TV-SYSTEM; Einstellung von NTSC oder PAL.

4.7.1.2 OSD-Sprache

Öffnen Sie das Menü OSD LANGUAGE und stellen Sie die Sprache für die Bildschirmanzeige ein.

4. Gebrauchsanleitung

4.7.1.3 WERKSEINSTELLUNG

Öffnen Sie das Menü DEFAULT und setzen Sie das Gerät auf die Werkseinstellungen zurück.

4.7.1.4 S/W VERSION

Öffnen Sie das Menü S/W VERSION, um die Software-Version anzuzeigen.

4.7.2 FOTO-SETUP

Öffnen Sie das Menü PHOTO SETUP.

4.7.2.1 BILDEFFEKTE

Öffnen Sie das Menü EFFECT, um Einstellungen an den Bildeffekten vorzunehmen.

4. Gebrauchsanleitung

4.7.2.2 FREQUENZ

Öffnen Sie das Menü FREQUENCY, um die Frequenz einzustellen.

4.7.2.3 MUSIK

Öffnen Sie das Menü MUSIC. Sie haben die Option, die Musikwiedergabe beim Abspielen von Bildern zu aktivieren oder zu deaktivieren.

4.7.2.4 JPEG INFORMATIONEN

Öffnen Sie das Menü JPEG INFO. Aktivieren oder deaktivieren Sie die Informationsanzeige während der Fotowiedergabe.

4.7.2.5 WIEDERGABE

Öffnen Sie das Menü PLAY, um Einstellungen für die Bilderwiedergabe vorzunehmen.

4. Gebrauchsanleitung

4.7.3 VIDEO-SETUP

Öffnen Sie das Menü VIDEO SETUP.

4.7.3.1 HELLIGKEIT

Öffnen Sie das Menü BRIGHTNESS und nehmen Sie Einstellungen an der Helligkeit vor.

4.7.3.2 KONTRAST

Öffnen Sie das Menü CONTRAST und nehmen Sie Einstellungen am Kontrast vor.

4.7.3.3 FARBTON

Öffnen Sie das Menü HUE und nehmen Sie Einstellungen am Farbton vor.

4. Gebrauchsanleitung

4.7.3.4 SÄTTIGUNG

Öffnen Sie das Menü SATURATION und nehmen Sie Einstellungen an der Sättigung vor.

4.7.3.5 SCHÄRFE

Öffnen Sie das Menü SHARPNESS und nehmen Sie Einstellungen an der Bildschärfe vor.

4.7.4 SETUP DER UHR

Öffnen Sie das Menü CLOCK SETUP.

4.7.4.1 SETUP DES DATUMS

Öffnen Sie das Menü DATE SETUP und stellen Sie dann das Datum ein.

4. Gebrauchsanleitung

4.7.4.2 SETUP DER UHRZEIT

Öffnen Sie das Menü TIME SETUP und stellen Sie die Uhrzeit ein.

4.7.4.3 WECKRUF EINSTELLEN

Öffnen Sie das Menü ALARM SETUP und stellen Sie den Weckrufein.

4.7.4.4 EINSCHALTEN

Öffnen Sie das Menü POWER ON, um die Zeit zum Einschalten zu programmieren.

4.7.4.5 AUSSCHALTEN

Öffnen Sie das Menü POWER OFF, um die Zeit zum Ausschalten zu programmieren.

4.8 UHR

Öffnen Sie das Menü CLOCK. Ihnen steht ein elektronischer Kalender und eine Uhr zur Verfügung.

5. Technische Daten

5.1 Eingangsleistung: DC 9V/1,5A.
5.2 Unterstützt JPEG/BMP/GIF.
5.3 Unterstützt MP3/WMA
5.4 Unterstützt MPEG1/MPEG4
5.5 Unterstützt Speicherkarten: MS/SD/MMC.
5.6 Unterstützt USB2.0.
5.7 Bildschirmparameter
5.7.1 Größe: 7 Zoll TFT LCD.
5.7.2 Auflösung: 480*234.
5.7.3 Bildschirm-Helligkeit: 200^2cd/M^2
5.7.4 Bildschirm-Kontrast: 300:1.
5.8 Umgebung.
5.8.1 Temperature -5°C\~ 40°C.
5.8.2 Feuchtigkeit 10\~85%.
5.8.3 Das Netzkabel/Verbindungsteil sollte immer betriebsbereit/leicht zu entfernen sein.

DENVER®

ALL RIGHTS RESERVED,

COPYRIGHT DENVER ELECTRONICS A/S
