BRUGSANVISNING 55 COMBI STIGA

Maskinen er forsynet med følgende symboler for at understrege, at der skal udvises forsigtighed og opmærksomhed ved anvendelse af maskinen. Symbolerne betyder:

Advarsel! Læs instruktionsbog og sikkerhedsmanual, før maskinen tages i brug.

Advarsel! Hold eventuelle tilskuere borte. Pas på udkastet materiale.

Advarsel! Indfør ikke en hånd eller fod under skjoldet, när maskinen er i gang.

Advarsel! Før reparationsarbejde påbegyndes, skal tændrørskablet fjernes fra tændrøret.

Advarsel! Vip altid plæneklipperen bagud ved rengøring af understellet. Benzin og olie kan løbe ud, hvis den vippes i andre retninger.

VIGTIGT

Udstyr, der er mærket med en stjerne (*), indgår kun som standard for visse modeller eller landsspecifikke udførelser.

Visse modeller har ingen gasregulator. Motorens omdrejningstal er indstillet, så motoren arbejder optimalt og udstødningen minimeres.

INTRODUKTION

Typ 1

2 stk. holdere til græsopsamleren

4 stk. skruer til holderne

1 stk. startnøgle (*)
1 stk. batterilader (*)
1 stk. unbrakonøgle
1 stk. topnøgle
+ Instruktionsbøger

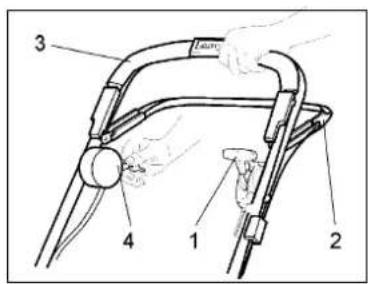

STYR

(Type I-II)

1. Vip styrets underdel op.
2. Montér styrets overdel fast med skruer, underlagsskiver og låsemøtrikker. På højre side monteres en øsken til starchåndtaget (fig. 1).
3. Fastspænd låsemøtrikkerne til styrets underdel. Når disse er fastspændt, kan styrets højde justeres ved at spænde skruerne B med den medfølgende nøgle. (fig. 2)

DANSK

STYR (Type III)

1. Skru låsemotrikkerne af chassis'et og fastgør styrets underdel på skruerne B (fig. 3).
2. Montér styrets overdel fast med underlagsskiver og låsemøtrikker. På højre side monteres en øsken til starchåndtaget (fig. 1).
3. Fastspænd låsemøtrikkerne til styrets underdel. Når disse er fastspændt, kan styrets højde justeres ved at spænde skruerne B med den medfølgende nøgle. (fig. 3)

MOTORBREMSEWIRE

Fastgør motorbremsewiren i motorbremsen (fig. 4). Bemærk, at wiren skal monteres i retning mod styret.

KABELHOLDERE

Fastgør wirerne i kabelholderne (fig. 5):

Når plæncklipperen leveres, er variatorwiren indstillet, så transmissionen ikke bliver beskadiget. Wiren skal muligvis spændes, se under rubrikken "JUSTERING AV VARIATORWIRE" i afsnittet "VEDLIGEHOLDELSE".

GRÆSOPSAMLER

Loft opsamlerdækslet op og montér de to holdere til græsopsamleren med de medfølgende skruer. Holderne er mærket med L og R og skal monteres ved den tilsvarende mærkning på plæneklipperens bagstykke (fig. 7).

Stofopsamler (*): Sæt stofposen på stålrammen og fastgør derefter posen på plastdækslet (fig. 6). Plastopsamler (*): Sæt de to halvdele sammen, og derefter overdelen (fig. 8).

Åbn dækslet på maskinen og fastgør græsopsamleren på holderne.

OBS! Maskinen kan køres uden græsopsamler. Græsafklippet lægges så i en streng bagved maskincen.

BATTERI (\*)

Elektrolytten i batteriet er giftig og ætsende. Den kan forårsage svære æt- seskader m.m. Undgå kontakt med hud, øjne og tøj.

Før den første start skal batteriet lades i 24 timer, se mere under rubrikken VEDLIGEHOLDELSE, BATTERI.

Sæt startnøglen (*) i tændningslåsen.

ANVENDELSE AF MASKINEN

COMBI(\*)

Din nye plæneklipper kombinerer 3 forskellige funktioner i en og samme maskine:

1. "MULTICLIP"

Ved leverancen er maskinen udstyret med en studs (P), monteret i udkaståbningen (fig. 31). Maskinen kan anvendes til "Multiclip", dvs. at græsset under klipningen finfordeles af kniven. Græsset falder herefter ned i græsplænen og formulder. Græsplænen tilføres næring.

For at fjerne proppen skal man trykke spærren ind (S). Ved genmontering af proppen skal man sørge for, at de to tapper trykkes ned i hullerne, så proppen fastgøres ordentligt.

Turbo 43 Combi:

Montér den medfølgende græsopsamler (fig. 6, 8). Åbn dækslet, fjern proppen og montér i stedet opsamleren fast på maskinen bagtil.

Under klipningen samles græset op i opsamleren. Tøm græset i komposten eller spred det ud i bedet som gødning. Maskinen fungerer også udmærket til at opsamle löv om efteråret.

3. BAGUDKAST

Brug maskinen uden studs og græsopsamler (dækslet lukket). Græset føres ud efter maskinen uden at blive finfordelt.

F∅R START

Plæneklipperen leveres uden olie i motorens krumtaphus. Motorens krumtaphus skal fyldes med olie, inden motoren startes første gang.

Fjern oliepinden (fig. 9, 10, 11). Fyld motorens krumtaphus med ca. 0,55 liter olic af god kvalitet (serviceklasse SE, SF eller SG). Brug SAE 30 eller SAE 10W-30 olic.

Fyld langsomt op til "FULL/MAX". Fyld ikke for meget på.

Løsn oliepinden og tør den af (fig. 9, 10). Før den helt ned og skru den fast. Skru den løs og træk den op igen. Aflæs olieniveauet. Hvis niveauet er lavt, fyldes der olie på op til "FULL/MAX"

markeringen.

Honda:

Løsn oliepinden og tør den af (fig. 11). Før den helt ned uden at skrue den i gevindet. Træk den op igen. Aflæs olieniveauet. Hvis niveauet er lavt, fyldes der olic på op til "FULL/MAX" markeringen.

FYLD BENZINTANKEN

Tag aldrig benzindækslet af, og påfyld aldrig benzin, mens motoren kører eller stadig er varm.

Fyld aldrig benzintanken helt op. Lad der være lidt plads tilbage, så benzinen kan ekspandere efter behov.

Under det almindelige tankdæksel har nogle motorer et ekstra beskyttelsesdæksel. Dette skal ikke monteres igen.

Man kan med fordel anvende en miljøtilpasset benzin, såkaldt alkylatbenzin. Denne type benzin har en sammensætning, der er mindre skadelig for både mennesker og natur. Den har f.eks. ingen blytilsætninger, ingen oxygenater (alkoholer og ætere), ingen alkener og ingen benzen.

Advarsel! Hvis man på en motor, der tidligere har kort på almindelig blyfri benzin (95) skifter til miljøtilpasset benzin, skal benzinproducentens anbefalinger følges nøje.

Almindelig blyfri 95 oktan benzin kan også anvendes. Olieblandet 2-taktsbenzin må ikke anvendes. OBS! Tænk på, at almindelig blyfri benzin er en friskvare; køb ikke mere benzin end hvad der kan bruges på 30 dage.

START AF MOTOR (B&S)

1. Stil plæneklipperen på en plan og fast flade. Start ikke i højt græs.
2. Sørg for, at tændrørskablet er tilsluttet til tændrøret.
3. Er plæneklipperen udstyret med gasregulator, skal den indstilles B på fuld gas (fig. 15).
4. Ved start af kold motor: Tryk tipperen (Primeren) helt ind 6 gange (fig. 12, 13).

Ved start af varm motor behøver man ikke trykke tipperen (Primeren) ind.

Hvis motoren er standset på grund af man-glende brændstof, skal man fylde nyt brændstof på og trykke tipperen ind 3 gange.

1. Tryk Start/Stop-bøjlen ind G mod styret. OBS! Start/Stop-bøjlen G skal forblive trykket ind, for at motoren ikke skal standse (fig. 15).
   6a Manuel start: Tag fat i starchåndtaget og start motoren ved et hastigt træk i startsnoren.
   6b Elstart (*): Start motoren ved at dreje startnøglen med uret. Når motoren starter, skal man slippe nøglen. Foretag altid korte startforsøg for ikke at opbruge batteriet.

For at gøre det lettere at starte motoren, skal man trykke styret ned, så forhjulene letter noget fra jorden. Start ikke i tykt græs.

1. For at få det bedste klipperesultat, skal motoren altid køres med fuldt omdrejningstal.

Hold hænder og fødder væk fra den/de roterende kniv/knive. Stik aldrig hånden eller foden ind under knivkappen eller ind i græsudkastet, når motoren er i gang.

1. Stil plæneklipperen på en plan og fast flade. Start ikke i højt græs.
2. Sørg for, at tændrørskablet er tilsluttet til tændrøret.
3. Åbn brændstofhanen (fig. 14).
4. Stil gasregulatoren B i chokerposition |NDBS! En varm motor har ikke brug for choker (fig. 15).
5. Tryk Start/Stop-bøjlen ind G mod styret. OBS! Start/Stop-bøjlen G skal forblive trykket ind, for at motoren ikke skal standse (fig. 15).
6. Tag fat i starchändtaget og start motoren ved et hastigt træk i startsnoren.
7. Når motoren er startet, skal man føre gashåndtaget tilbage, indtil man er nåct op på max omdrejningstal. OBS! Motoren skal altid køres med max omdrejningstal for at undgå unormale vibrationer på maskinen.

Hold hænder og fødder væk fra den/de roterende kniv/knive. Stik aldrig hånden eller foden ind under knivkappen eller ind i græsudkastet, når motoren er i gang.

START AF MOTOR (Honda/AVS)

1. Stil plæneklipperen på en plan og fast flade. Start ikke i højt græs.

DANSK

1. Sørg for, at tændrørskablet er tilsluttet til tændrøret.
2. Åbn brændstofhanen (fig. 14).
3. Stil automatchokeren C i chokerposition | OBS! En varm motor har ikke brug for choker (fig. 32).
4. Tryk Start/Stop-bøjlen G mod styret, og start motoren ved at trække hurtigt i startsnoren. OBS! Automatchokeren starter sin tilbageføring, når Start/Stop-bøjlen G trykkes ned mod styret.

Hold hænder og fødder væk fra den/de roterende kniv/knive. Stik aldrig hånden eller foden ind under knivkappen eller ind i græsudkastet, när motoren er i gang.

STOP AF MOTOR

Motoren kan være meget varm umiddelbart efter stop. Rør ikke ved støjdæmper, cylinder eller kølerribber. Dette kan forårsage brandskader.

1. Slip Start-/Stop-bøjlen G (fig. 15) for at standse motoren. Denne bøjle må ikke sættes ud af funktion (f.eks. ved at fiksere den i indtrykket stilling mod styret), for så kan motoren ikke standses.

Honda: Luk for brændstofhanen.

1. Hvis plæneklipperen efterlades uden opsyn, skal man fjerne tændrørskablet fra tændrøret. Fjern også startnøglen (*).

Hvis start-/stop-bøjlen ikke fungerer længere, skal man standse motoren ved at fjerne tændrørskablet fra tændrøret. Indlevér straks plæneklipperen til reparation på et autoriseret værksted.

BAGHJULSDRIFT (\*)

Rør ikke variatorhåndtaget, när motoren ikke går. Det kan beskadige variatorens funktion.

Indstil en passende hastighed ved at føre variatorhåndtaget til en af de 4 positioner (fig. 16). De forskellige positioner har følgende hastigheder:

Position :ca. 2,8 km/h

Position 2: ca. 3,1 km/h

Position 3: ca. 3,6 km/h

Position ca. 4,5 km/h

KLIPPEH∅JDE

Sluk motoren før indstilling af klippehøjden.

Indstil ikke klippehøjden så lavt, at kniven/knivene kommer i kontakt med ujævnheder i jorden.

Plæneklipperen er udstyret med et etgrebshåndtag til indstilling af klippehøjden. Træk håndtaget udad, og indstil klippehøjden på en af de ni positioner, der passer bedst til din græsplæne (fig. 17).

VEDLIGEHOLDELSE

Der må ikke foretages nogen service-foranstaltninger på motor eller plænck-lipper, hvis ikke tændrørskablet er fjernet fra tændrøret!

Stands motoren og løsn tændrørskablet, hvis plæneklipperen skal løftes, f.eks. ifm. transport.

Hvis plæneklipperen skal stå eller køre skråt, skal man sørge for, at motorens tændrør vender opad. Stil plæneklipperen skråt, när benzintanken er tom.

RENG∅RING

Efter hver klipning bør plæneklipperen gøres ren. Særligt vigtig er undersiden af plæneklipperkappen. Skyl rent med haveslangen. Så holder plæneklipperen længere og fungerer bedre. Højtryksvask bør ikke anvendes.

Hvis græsset er indtørret og sidder fast, kan plæneklipperkappen skrabes ren. Hvis der er nødvendigt, skal undersiden pletmales for at undgå rustskader.

Rengør regelmæssigt stojdæmperen og dens omgivelser for græs, snavs og brændbart skidt.

Fjern transmissionsskjoldt ved at demontere skruerne S (fig. 27) og rengør omkring transmissionen (*) og drivremmen (*) med børste eller trykluft 1-2 gange om året.

En gang pr. sæson bør drivhjulene (*) rengøres indvendigt. Demontér begge hjul. Børst eller renblæs tandhjul og hjulets tandkrans for græs og snavs (fig. 18). Montér hjulet tilbage på plads.

KÖLESYSTEMET

Før hver anvendelse skal motorens kølesystem rengøres. Rengør cylinderens køleribber og luftindtaget for græsrester, snavs og lign.

SM∅RING AF DRIVAKSEL (\*)

En gang pr. sæson skal kilen på drivakslen smøres. Demontér hjul (navkapsel, skrue og underlagsskive). Demontér derefter clipsen og underlagsskiven, så tandhjulet kan fjernes fra akslen. Smør kilen med universalfedt.

Montér kilen tilbage igen (kilen monteres forskelligt på højre og venstre side, fig. 19-20). Montér tandhjulet, så mærket L vender udad på venstre side, og R vender udad på højre side (maskinen set bagfra).

OLIESKIFT

Skift olie, när motoren er varm, og ben-zintanken er tom. Vær forsigtig ved af-tapning for at undgå brandskader, da olien er varm.

Skift olie første gang efter 5 timers kørsel, derefter for hver 50 køretimer eller en gang pr. sæson. Fjern oliepinden, hæld plæneklipperen og lad olien rinde ud i en beholder. Pas på græsplænen.

Påfyld ny olie: Anvend SAE 30 eller SAE 10W-30 olie. Krumtaphuset rummer ca. 0,55 liter. Fyld op, indtil olien när markeringen "FULL/MAX" på oliepinden.

LUFTFILTER

Et snavset og tilstoppet luftfilter mindsker motor-effekten og øger motorslitagen.

Briggs & Stratton LS 45 (fig. 21): Demontér forsigtigt luftfilteret, så der ikke kommer snavs ned i karburatoren. Tag skumplastfiltret ud og vask det i flydende opvaskemiddel og vand. Tør filtret. Hæld lidt olic på filtret og kram den ind i det. Montér luftfilteret tilbage på plads.

Rengør filtret hver tredje måned eller for hver 25 køretimer, afhængigt af hvad der indtræffer først. Oftere, hvis motoren arbejder på støvet jord.

Briggs & Stratton XTE (fig. 22):

Løsn skruen og vip dækslet til luftfilteret ned. Fjern forsigtigt filterindsatsen. Bank den mod en plan flade. Udskift filterindsatsen, hvis den stadig er snavset.

Rengør filtret hver tredje måned eller for hver 25 køretimer, afhængigt af hvad der indtræffer først. Oftere, hvis motoren arbejder på støvet jord.

Honda (fig. 23): Demontér dækslet og fjern filtret. Kontrollér filtret nøje for huller eller skader. Et laset eller beskadiget filter skal skiftes ud.

For at fjerne snavs skal man forsigtigt banke filtret gentagne gange mod et hårdt underlag eller blæse med trykluft fra filtrets bagside. Prøv ikke at børste filtret rent, da dette tvinger snavs ned i fibrene. Et meget snavset filter skal skiftes ud.

Rengør luftfiltret for hver 25 køretimer eller en gang pr. sæson. Oftere, hvis motoren arbejder på støvet jord.

TÆNDR∅R

Prov aldrig, om der er nogen gnist ved at fjerne tændrøret eller tændrørskablet. Anvend et godkendt proveapparat.

Rengør tændrøret med jævne mellemrum (for hver 100 køretimer). Anvend en stålbørste til rengøring. Udskift tændrøret, hvis elektroderne er alt for brændte, eller hvis tændrøret er beskadiget. Motorproducenten giver følgende anbefaling:

Briggs & Stratton: Champion J19LM (RJ19LM), Elektrodeafstand 0,7-0,8 mm.

Honda: NGK BPR6ES,

Elektrodeafstand 0,7-0,8 mm.

BATTERI (\*)

Elektrolytten i batteriet er giftig og ætsende. Den kan forårsage svære ætseskader m.m. Undgå kontakt med hud, øjne og tøj.

Ved normal anvendelse lades batteriet af motoren i løbet af sæsonen. Hvis motoren ikke kan startes med tændingsnøglen, kan batteriet være fladt.

Demontér batteriet ved at åbne batteridækslet, trække motorens tilslutningskontakt ud og trække batteriet ud (fig. 24). Tilslut den medfølgende batterilader til batteriet, og tilslut derefter laderen til et stik i væggen og lad det lade op i 24 timer (fig. 25). Efter ladning kan batteriet monteres tilbage, og batteriets tilslutningskontakt kan tilsluttes til motorens tilslutningskontakt (fig. 26).

Batteriladeren må ikke tilsluttes direkte til motorens tilslutningskontakt. Man kan ikke starte motoren med laderen som strømkilde, og laderen kan tage skade.

VINTEROPBEVARING

Demontér batteriet og opbevar det for vinteren i opladet stand (se ovenfor) på et tørt og køligt sted (mellem 0 °C og +15 °C). Mindst en gang i løbet af vinteropbevaringen skal batteriet oplades af vedligeholdelseshensyn. Før sæsonstart skal batteriet på ny lades i 24 timer.

DANSK

JUSTERING AF KOBLINGSWIRE (\*)

Hvis drivsystemet ikke kobles til, när koblingsbøjlen trykkes ind mod styret, eller hvis plæneklipperen opleves træg eller langsom, kan det skyldes, at koblingen i transmissionen glider. For at afhjælpe dette skal man justere koblingswiren på følgende måde:

1. Når koblingsbøjlen er sluppet, skal maskinen kunne trilles bagud uden modstand. Hvis dette ikke er tilfældet, skal man skrue justeringsniplen ind T indtil maskinen kan trilles (fig. 28).

1. Når koblingsbøjlen er trykket ca. 2 cm ind (position 1), skal der være modstand i maskinen, når man triller den. Når koblingsbøjlen er trykket helt ind (position 2), skal det ikke kunne lade sig gøre at trille maskinen. Skru justeringsniplen ud T indtil denne position opnås.

JUSTERING AF VARIATORWIRE (\*)

Hvis hastighedsforskellen mellem de positioner i variatorhåndtaget der giver den hurtigste gang (position 3 og popleves som små eller ikke indfinder sig overhovedet, kan det være at variatorwiren skal spændes (fig. 16).

1. Kør plæneklipperen nogle minutter i position

2. Hvis variatorwiren klaprer i nippel Y, skal den spændes. Løsn låsemøtrikken X og spænd wiren ved at skrue niplen Y ud, indtil wiren sidder uden at klapre.

3. Spænd läsemøtrikken X.

Advarsel! Stræk ikke wirren hårdere, end at den netop kan sidde uden at klapre i niplen Y. Hvis wirren spændes for hårdt, kan drivremmen blive revet af og/eller andre dele i transmissionen blive beskadiget. Ved indstilling efter f.eks. udskiftning af remmen, skal man altid begynde med niplen Y skruet helt ind.

KNIVUDSKIFTNING

Anvend beskyttelseshandsker ved udskiftning af kniv/knivblad for at forebygge tilskadekomst.

Kontrollér knivsystemet regelmæssigt. Undersøg især det bøjede område bagved knivsæggen efter tegn på slitage. Hvis kniven viser tegn på beskadigelser, skal den skiftes ud. En slidt kniv giver ubalance og kan beskadige plæneklipperen.

Kontrollér altid kniven/knivbladet efter en påkørsel. Fjern först tændrørskablet. Hvis knivsystemet er blevet beskadiget, skal defekte dele udskiftes.

Anvend altid originale reservedele.

For at skifte kniv, skal man løsne skruen (fig. 29, 30). Montér den nye kniv, så det stansede logo vender opad mod knivfæstet (ikke mod græset).

Monteres tilbage som vist på billedet. Stram skruen godt til. Tilspændingsmoment 40 Nm.

Ved udskiftning af kniv bør knivbolten også skiftes ud.

Garantien dækker ikke beskadigelse af kniv eller knivfæste, eller motorskader, der er forårsaget af påkørsel.

Ved udskiftning af kniv, knivfæste og knivbolt skal man altid anvende originale reservedele. Ikke-originale reservedele kan medføre risiko, selv om de passer til maskinen.

DAEMPNINGSELEMENT

Kontrollér dæmpningselementet og isolations-overtrækkene (fig. 33) to gange pr. sæson. Udskift dem, hvis de er beskadigede eller slidte.

SLIBNING AF KNIV

Eventuel slibning skal udføres som vådslibning med hvæssesten eller på en slibesten.

Af sikkerhedshensyn må knivene ikke slibes på en smergelskive. For høj temperatur kan medføre, at knivene bliver sprøde.

Hvis kniven slibes, skal den afbalanceres bagefter for at undgå vibrationsskader.

OPBEVARING

VINTEROPBEVARING

Tøm benzintanken. Start motoren, og lad den gå, indtil den standser. Den samme benzin må ikke stå i tanken mere end 1 måned.

Rejs plæneklipperen op og skru tændrøret ud.

Hæld en spiseskefuld motorolie i tændrørshullet. Træk forsigtigt starthåndtaget ud, så olien fordele i cylinderen. Skru tændrøret fast.

Rengør plæneklipperen grundigt og opbevar den indendørs på et tört sted.

SERVICE

Originale reservedele sælges af serviceværksteder og mange forhandlere.

Du finder en fortegnelse over disse på STIGAs hjemmeside på adressen: www.stiga.dk.

Dette produkt er i overensstemmelse med

- direktiv 89/336/EOF om elektromagnetisk kompatibilitet - direktiv 98/37/EOF om indbyrdes tilnærmelse af medlemsstaternes lovgivning om maskiner med særlig henvisning til direktivets bilag 1 om væsentlige sikkerheds- og sundhedskrav i forbindelse med konstruktion og fremstilling

- direktiv 2000/14/EF om støjemission

Produktet er udviklet og fremstillet i overensstemmelse med folgende normer: - EN 836, EN 292-2, EN 1033, EN ISO 3767, EN ISO 14982

Dette produktet er i overensstemmelse med

- direktiv 89/336/EOF om elektromagnetisk kompatibilitet - maskindirektiv 98/37/EOF med særskilte henvisninger til direktivets bilag I om vesentlige helse- og sikkerhetskrav i forbindelse med produksjon - lydodirektiv 2000/14/EF Produktet en utviklet og produsert I overensstemmelse med folgende norme - EN 836, EN 292-2, EN 1033, EN ISO 3767, EN ISO 14982
