BRUGSANVISNING Autoclip 720S STIGA

DA Tillykke med dit nye produkt, som vi er overbevist om, vil tilfredsstille alle dine behov og forventninger. Dette projekt blev født hos ZUCCHETTI CENTRO SISTEMI S.p.A. (som er et selskab med UNI EN ISO 9001 certifi cering) og deres softwarehouse, som siden 1982 har konsolideret sine aktiviteter og sin tilstedeværelse på det internationale marked. Anvendelsen af avancerede it-løsninger indenfor industriel automatisering betyder en optimering af produktionsaktiviteterne og en forenkling af arbejdsprocedurerne. Det er netop på grund af en konstant forskningsaktivitet hos ZUCCHETTI-laboratorierne, at dette produkt er blevet til.

Er i overensstemmelse med de væsentligste krav i følgende direktiver : Lavstrømsdirektiv 2006/95 EC - Direktiv for eletromagnetisk kompatibilitet 2004/108 EC - Direktiv for luftbåren støj 2006/42 EC

Generelle oplysninger 5

Sikkerhedsanvisninger 11

Installation 15

Justeringer....28

Brug og funktion 30

Almindelig vedligeholdelse 47

Udskiftning af dele 55

INDEKS

A

Adgang til menuerne, 31

Anbefalinger til brug, 46

Anbefalinger til udskiftning af delene, 55

Anbefalinger til justeringerne, 28

Anbefalinger vedrørende brug, 30

Anmodning om teknisk assistance, 6

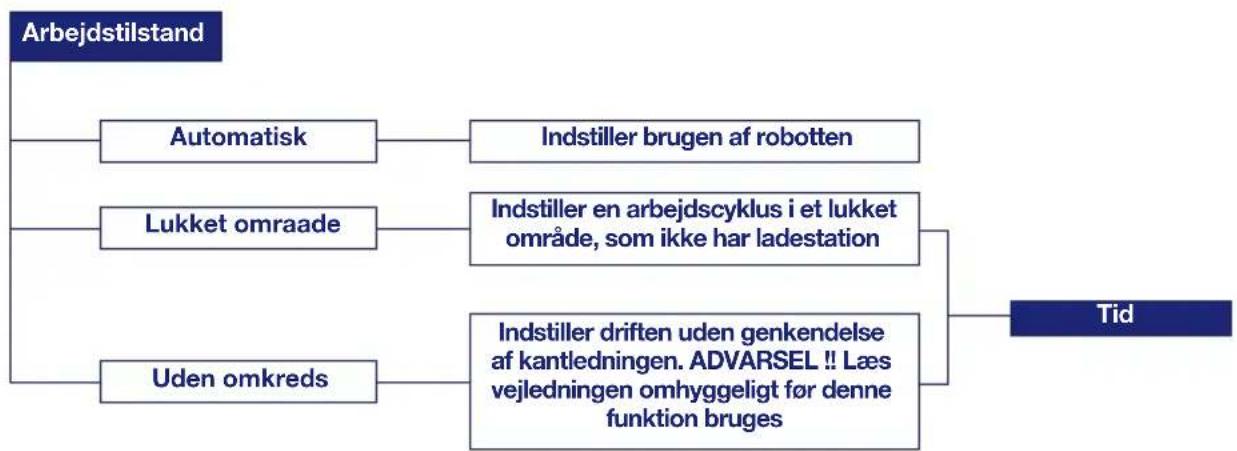

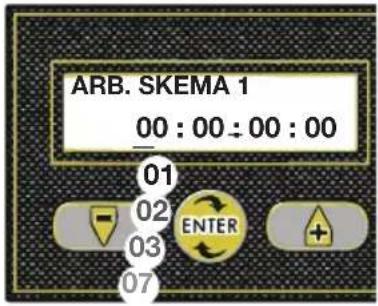

Arbejdstilstand - programmeringsfunktion, 39

Automatisk tilbagekørsel til ladestationen, 41

B

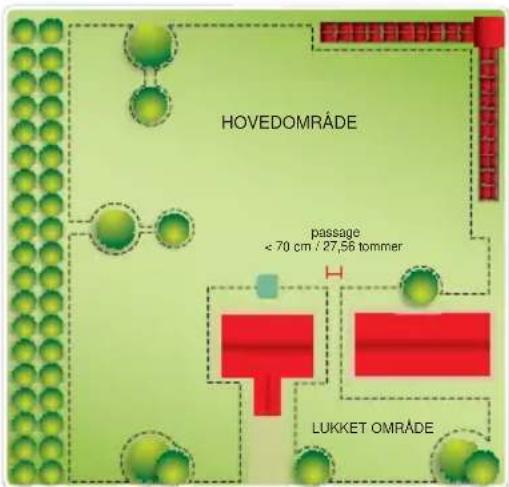

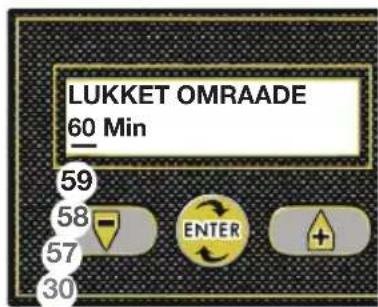

Brug af robotten i lukkede områder uden ladestation, 41

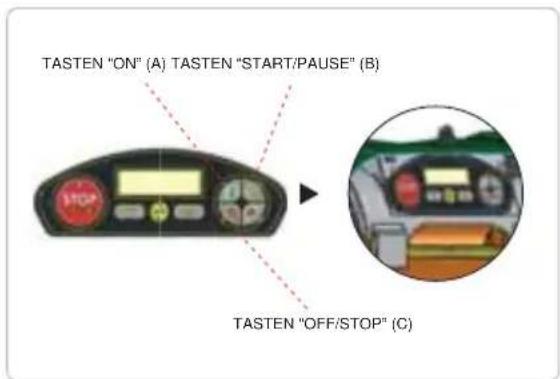

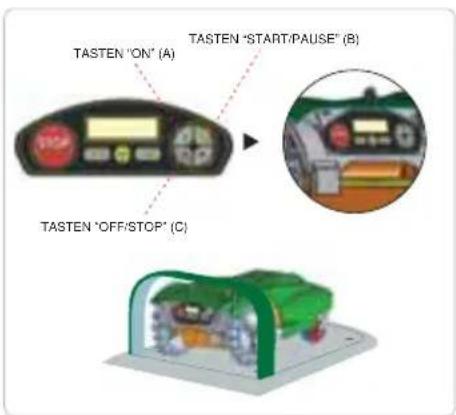

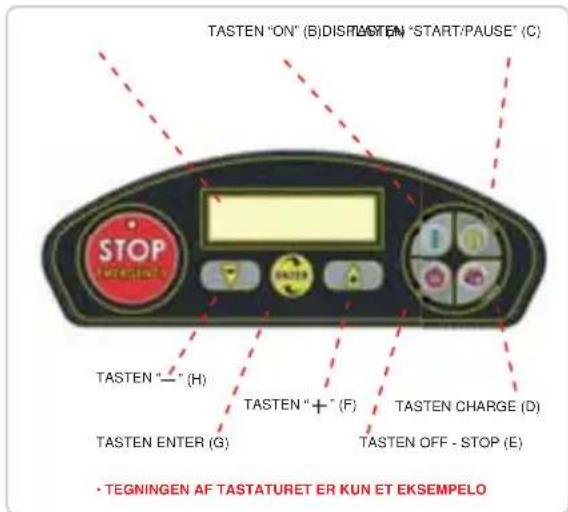

Beskrivelse af robottens betjeninger, 30

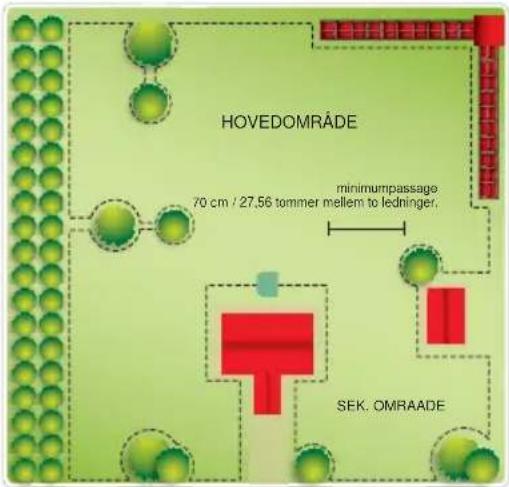

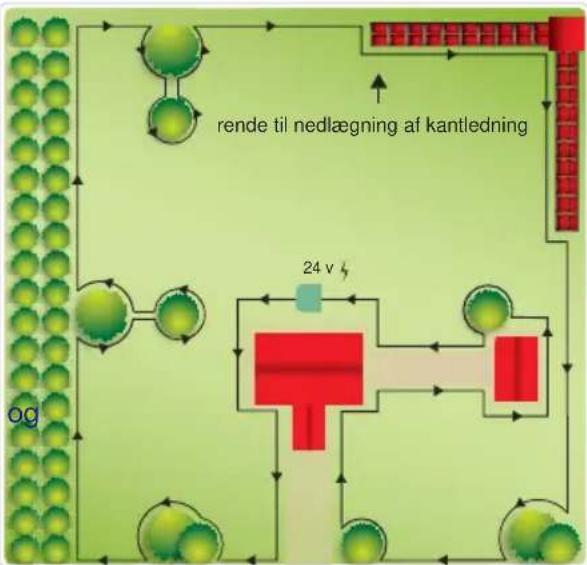

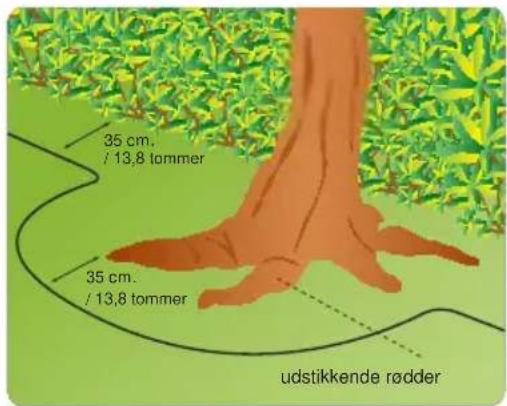

Bestemmelse af kantledningens bane, 18

D

Drifttidspunkter - programmeringsfunktion, 35

E

Generel beskrivelse af apparatet, 7

H

Hovedelementer, 8

Hurtig tilbagekørsel af robotten til ladestationen, 24

|

Identifi kation af fabrikant og apparat, 6

Idrifttagning - automatisk funktion, 40

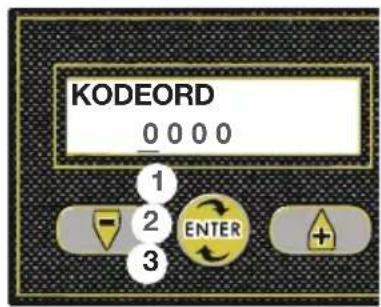

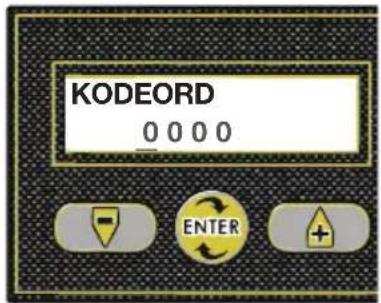

Indtastning af kodeord, 44

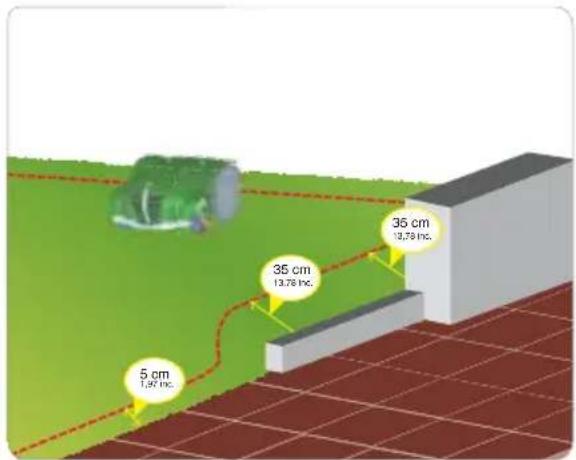

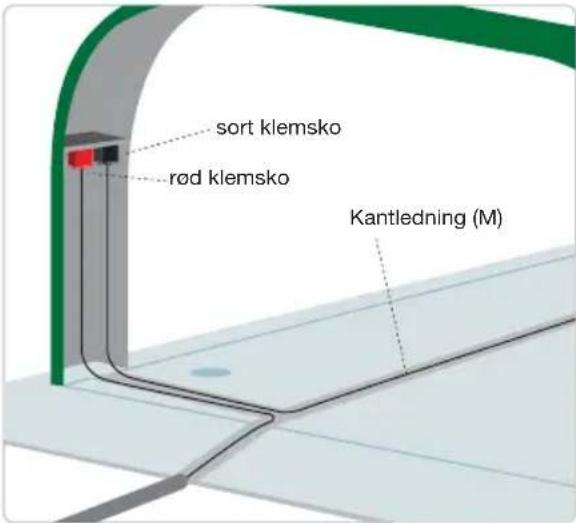

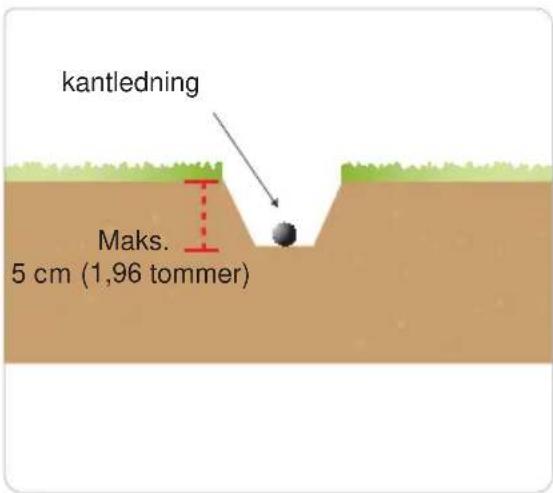

Installation af kantledning, 22

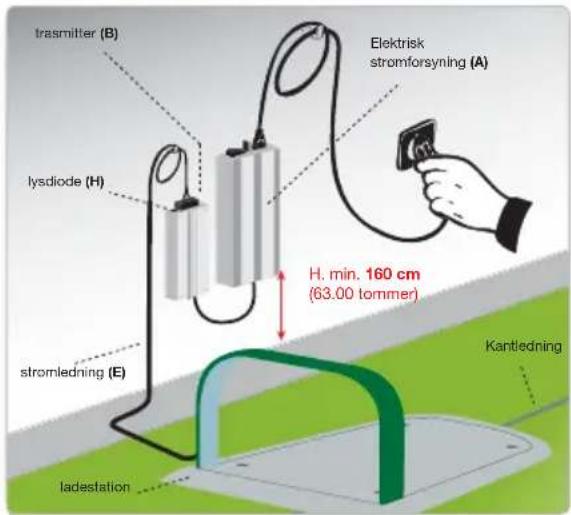

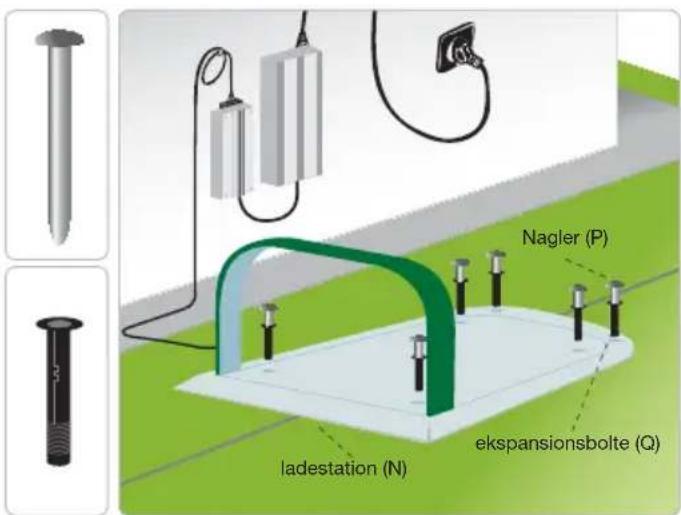

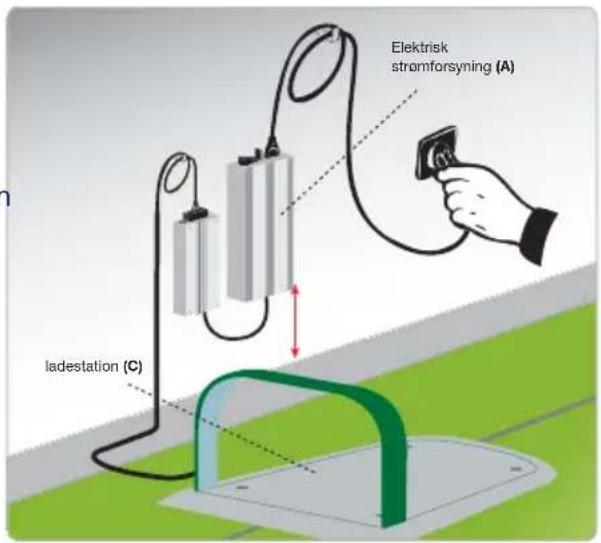

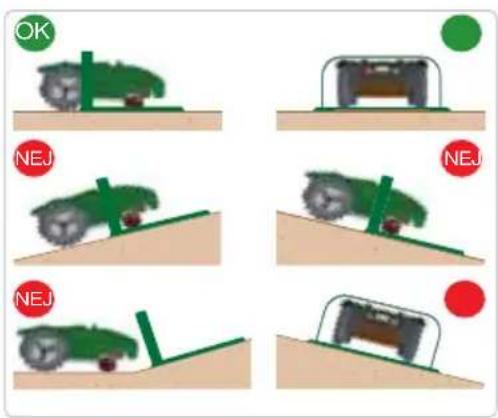

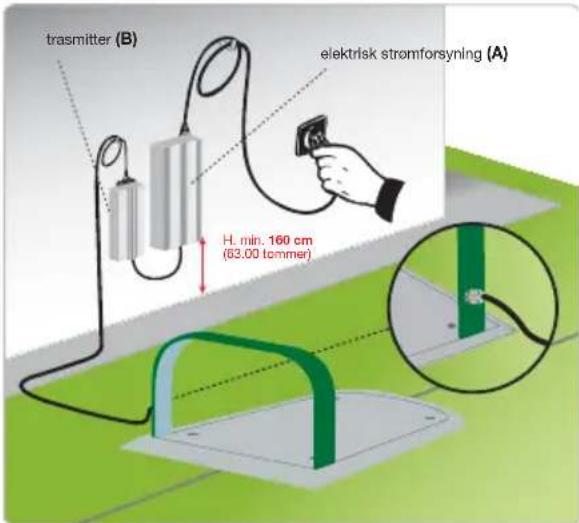

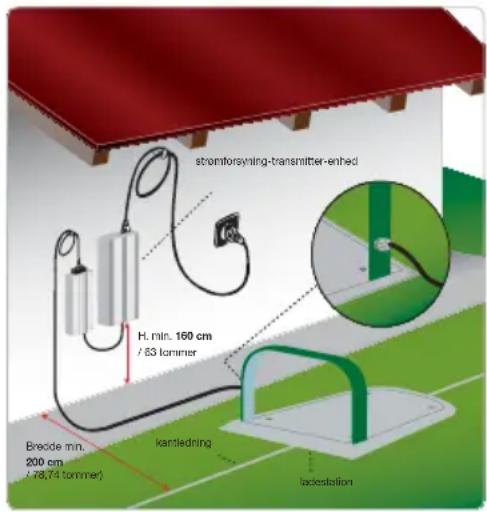

Installation af ladestation og strømforsynings- transmitterenhed, 25

L

Ladning af batterier efter længere perioders inaktivitet, 46

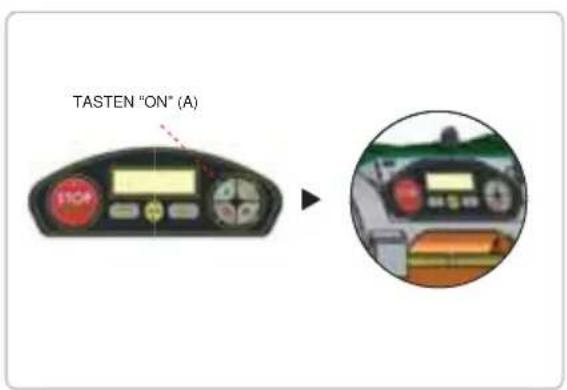

Længere tids inaktivitet og ny idrifttagning, 45

M

Manualens formål, 5

N

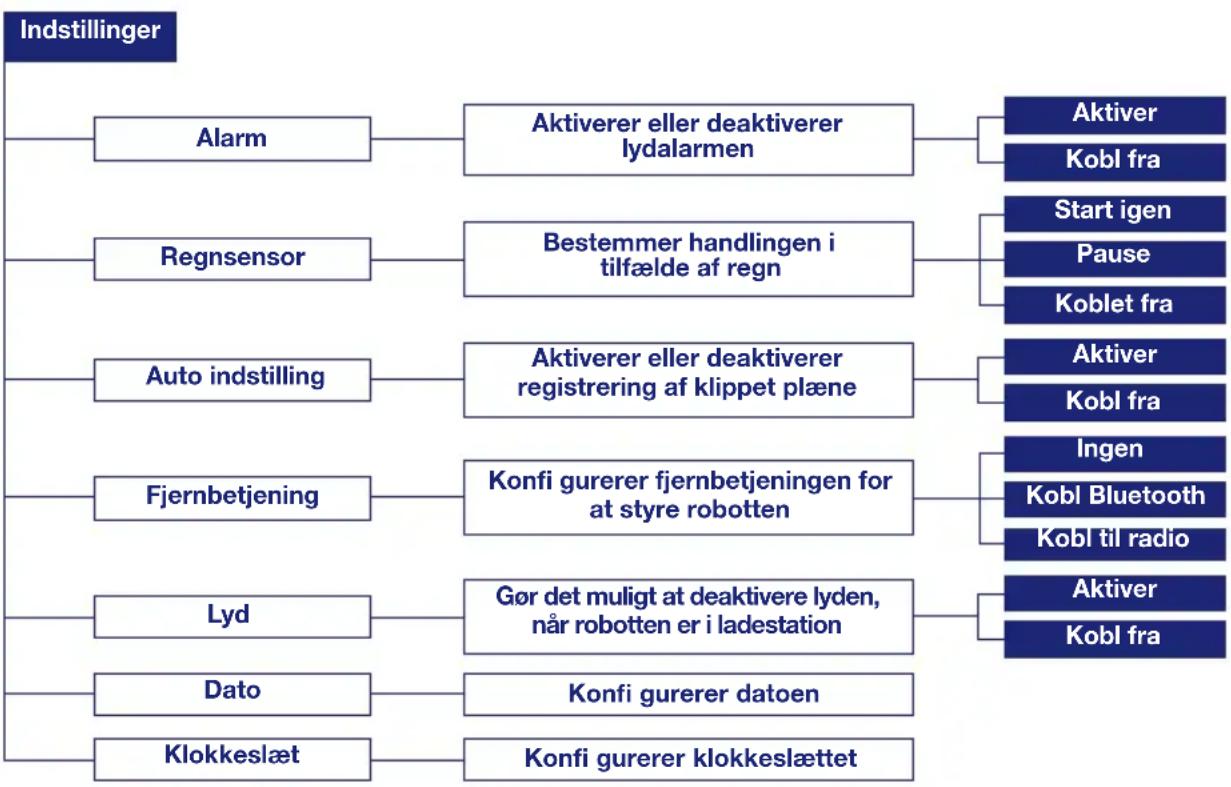

Navigering, 32

0

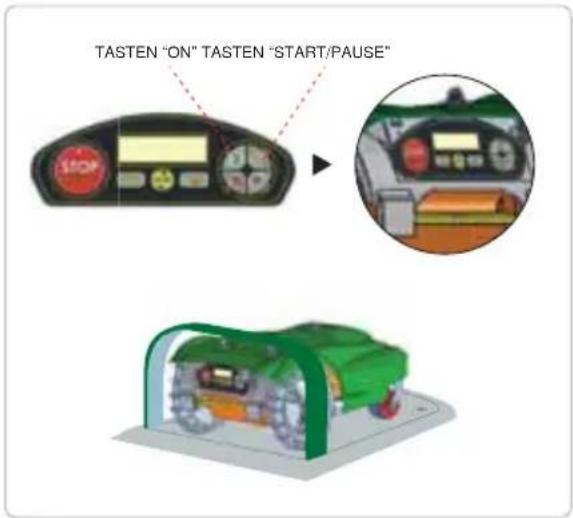

Opladning af batterier ved førstegangsbrug, 27

Overdragelse af robotten, 56

P

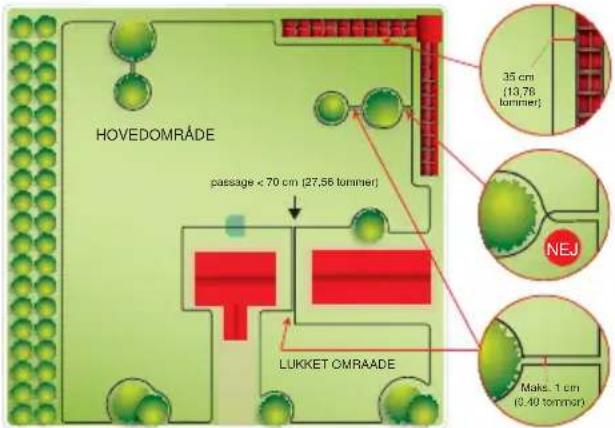

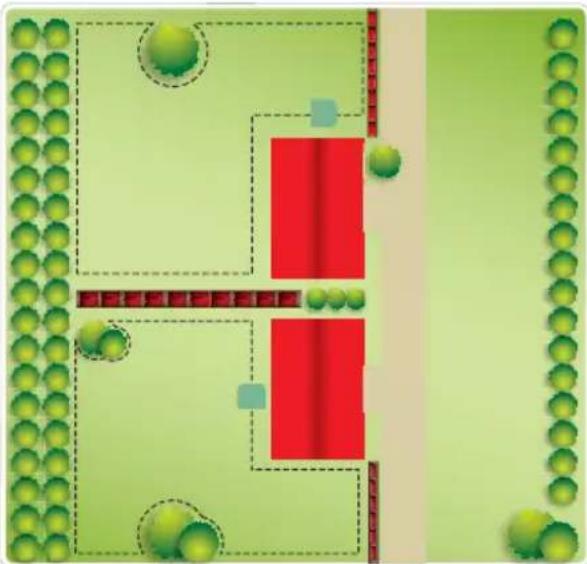

Planlægning af anlæggets installation, 16

R

Regulering af regnsensor, 29

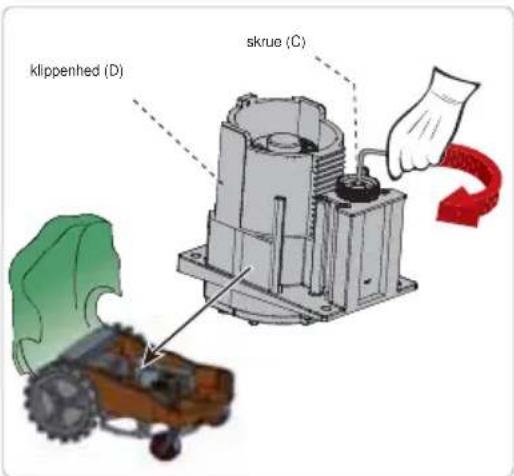

Regulering af skærehøjde, 28

Rengøring af robotten, 48

S

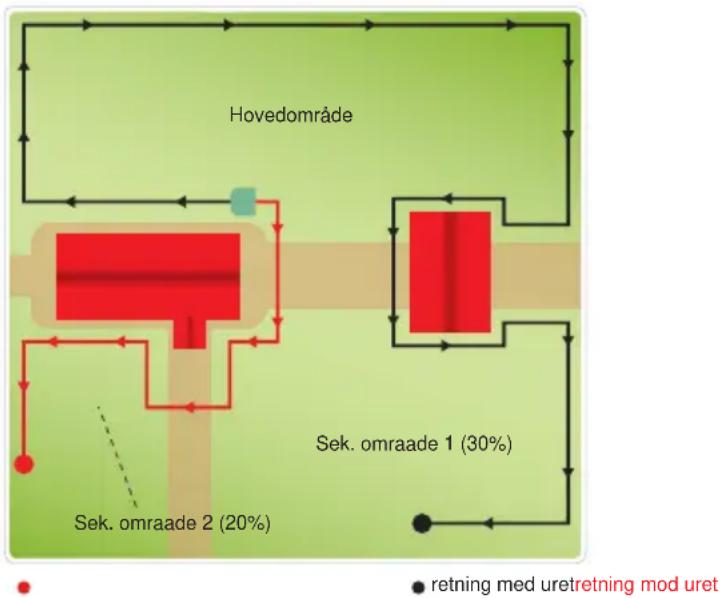

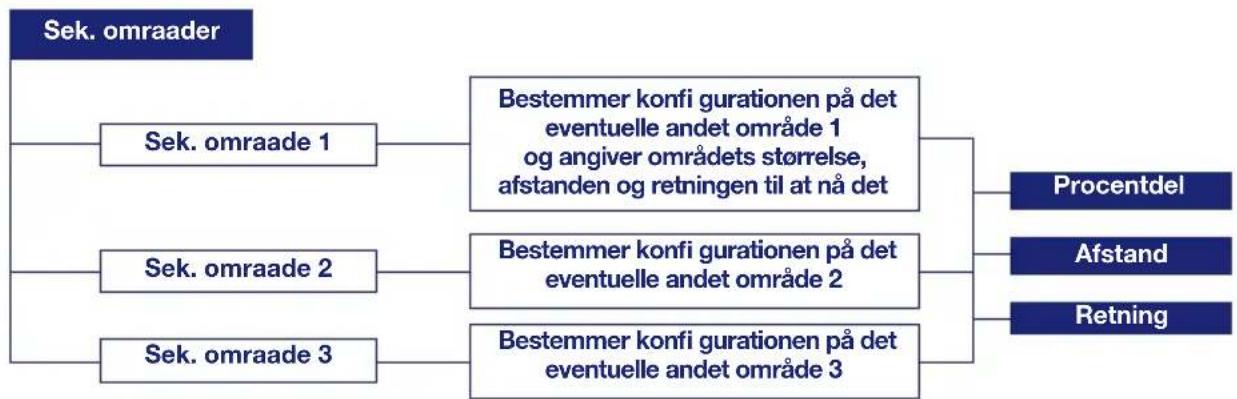

Sek. Omraade - programmeringsfunktion, 37

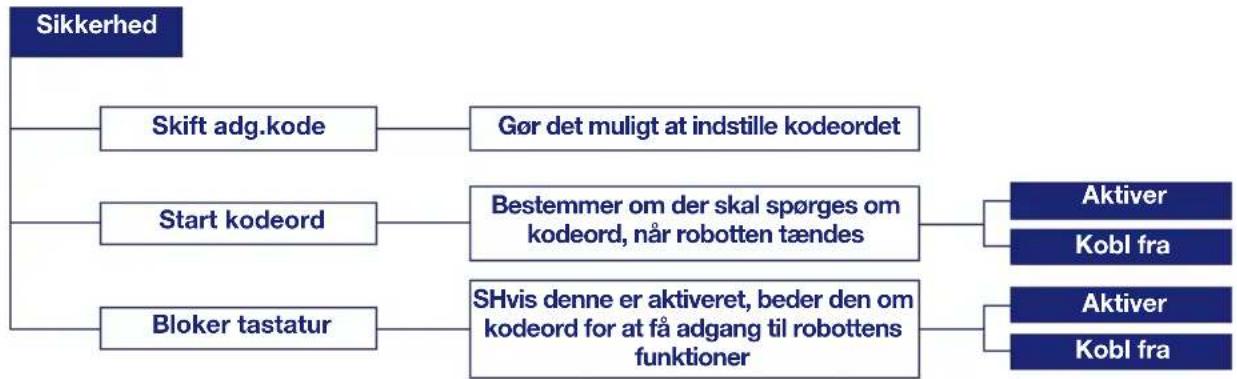

Sikkerhed - programmeringsfunktion, 38

Sikkerhedsanordninger, 13

Sikkerhedsanvisninger, 11

Sikkerhedsforskrifter, 11

Sikkerhedshensyn for mennesket og miljøet ved bortskaffelse, 13

Sikkerhedssignaler, 14

Standsning af robotten i sikkerhedstilstanden, 40

T

Tabel over intervallerne for den planlagte vedligeholdelse, 47

Tekniske data, 9

U

Udskiftning af batterier, 55

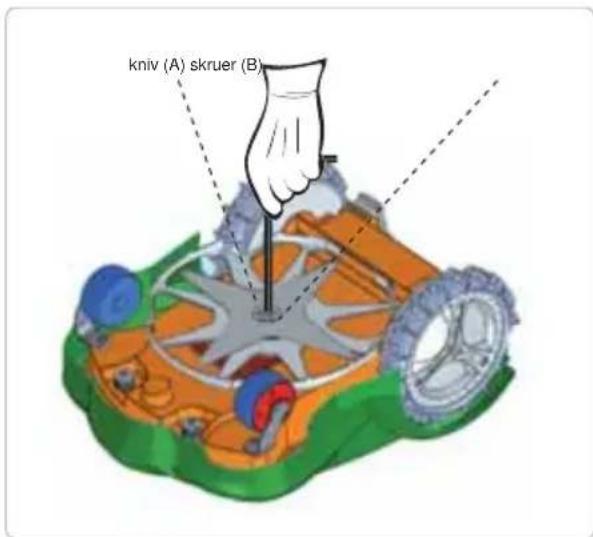

Udskiftning af kniv, 55

V

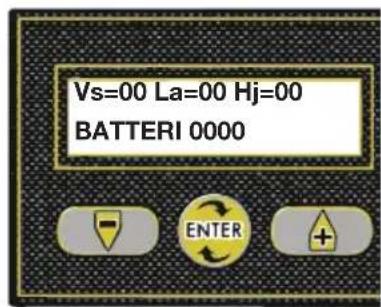

Visning af display i driftsfase, 44

Hel eller delvis gengivelse af dette dokument er ikke tilladt uden fabrikantens skriftlige tilladelse. Det er fabrikantens politik, at dennes produkter konstant bør forbedres, og denne forbeholder sig derfor ret til at foretage ændringer i dette dokument uden forudgående varsel, forudsat at disse ikke udgør en generel sikkerhedsrisiko.

© 2008 - Forfatter til tekst, tegninger og ansvarlig for opsætning: Tipolito La Zecca. Teksterne kan reproduceres helt eller delvist under forudsætning af citering af forfatterens navn.

• Denne manual, som udgør en integreret del af apparatet, er udarbejdet af fabrikanten til at give de nødvendige oplysninger til de brugere og teknikere, som er autoriserede til at anvende apparatet i løbet af dettes forventede levetid.
• Udover en god brugsteknik skal modtageren læse denne manual grundigt og sørge for at følge alle anvisninger nøje.
• Disse oplysninger er leveret af fabrikanten på dennes originalsprog (italiensk) og kan være blevet oversat til andre sprog for at imødekomme lovforskrifter og/eller kommercielle forpligtelser.
• Ved at tage sig tid til at læse denne manual vil man kunne undgå risiko for helbredet og personsikkerheden samt økonomiske tab pga. skader på materiel.
• Opbevar denne manual under hele produktets levetid på et sted, som er kendt og let at komme til, således at den altid er tilgængelig, hvis det skulle blive nødvendigt at konsultere den.
• Nogle oplysninger og tegninger angivet i denne vejledning kan være lettere forskellige fra det købte produkt, men det har ingen betydning for beskrivelsen af produktets funktioner.
• Fabrikanten forbeholder sig ret til ændringer uden forpligtelse til at give foregående varsel herom.
• For at fremhæve nogle dele af teksten med speciel relevans, eller for at angive nogle vigtige specifikationer, er nogle specifikke symboler blevet anvendt, og disse beskrives i det følgende.

Fare - Vis Opmærksomhed

Symbolet angiver alvorlige faresituationer, som kan medføre en alvorlig helbredsrisiko og risiko for personsikkerheden, hvis anvisningerne ikke efterkommes.

Forsigtighed - Advarsel

Symbolet angiver at det er nødvendigt at tilpasse sin omgang med apparatet for at undgå risici for helbredet og personsikkerheden og for at undgå at fremprovokere materielle skader.

Vigtigt

Symbolet angiver tekniske oplysninger af specielt vigtig karakter, som skal efterkommes

IDENTIFIKATION AF FABRIKANT OG APPARAT

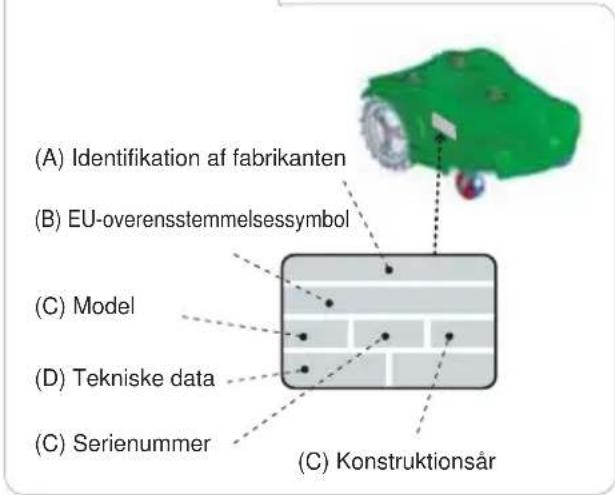

Identifi kationspladen vist på figuren er direkte påsat apparatet. Herpå gives alle indikationer og referencer, som er nødvendige for driftsikkerheden.

A–Ildentifi kation af fabrikanten.
B-EU-overensstemmelsessymbol.
C-Model/serienummer/konstruktionsår.
D-Tekniske data.

IDENTIFIKATIONSSKILTET

METODER TIL ANMODNING OM ASSISTANCE

Man kan til enhver tid henvende sig til fabrikantens tekniske kundeservice eller til ét af de autoriserede servicecentre. I tilfælde af anmodning om teknisk assistance bedes man oplyse alle data angivet på identifikationsskiltet, maskinens omtrentlige antal driftstimer og typen på den opståede defekt.

GENEREL BESKRIVELSE AF APPARATET

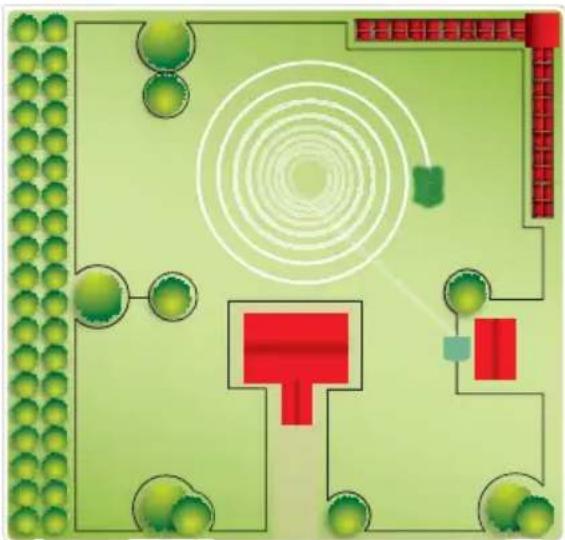

Apparatet er en robot, som er blevet designet og bygget til automatisk klipning af græsplæner i haver og plæner ved beboelsesejendomme på et hvilket som helst tidspunkt på dagen. Den er lille, kompakt, støjsvag og let at transporte.

Afhængigt af græsplænens forskellige overfl adekarakteristika er det muligt at programmere robotten til at arbejde på flere arbejdsområder: et hovedområde og flere sekundære områder (afhængigt af modellerne).

I driftsfasen klipper robotten græsset i det område, som er afgrænset af kantledningen.

Når robotten registrerer kantledningen eller møder en forhindring, som er højere end 10 cm (3,94 tommer), vil den skifte køreretning efter tilfældigt mønster og derefter køre i den nye retning.

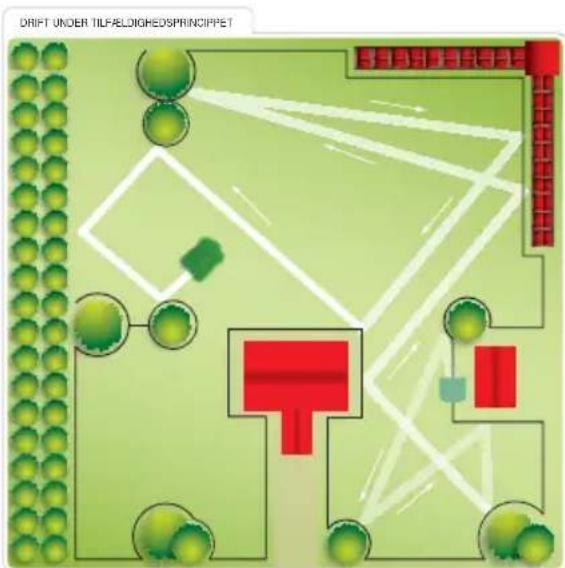

Robotten udfører en automatisk og komplet klipning af den afgrænsede plæne (se fi guren) på baggrund af tilfældighedsprincippet ("random").

Den plæneoverfl ade, som robotten er i stand til at klippe, vil afhænge af en række faktorer:

• robotmodellen og batteritypen
• områdets karakteristika (uregelmæssige afgrænsninger, forskelligartet overflade, opdeling af området osv.).
• plænens karakteristika (græstype og højde, fugtighed osv.)
• knivens tilstand (om slibningen er effektiv, rengjort for restmateriale og belægninger, osv.)

Alle modeller er udstyret med en sensor som, i tilfælde af regn, standser kniven og får robotten til at køre tilbage til ladestationen. På anmodning kan modellerne også udstyres med kraftigere sender, en beskyttelseskasse til strømforsyningen samt en elektronisk alarm. For yderligere detaljer henvises til tabellen med de tekniske data. Hver robot leveres med et kodeord til genkendelse, så den ikke kan bruges i tilfælde af tyveri. Fabrikanten har indstillet dette kodeord, så det på købstidspunktet vil bestå af fi re tal (0000). For personalisering af kodeordet se "Programmeringsfunktioner" (funktion "Kodeord").

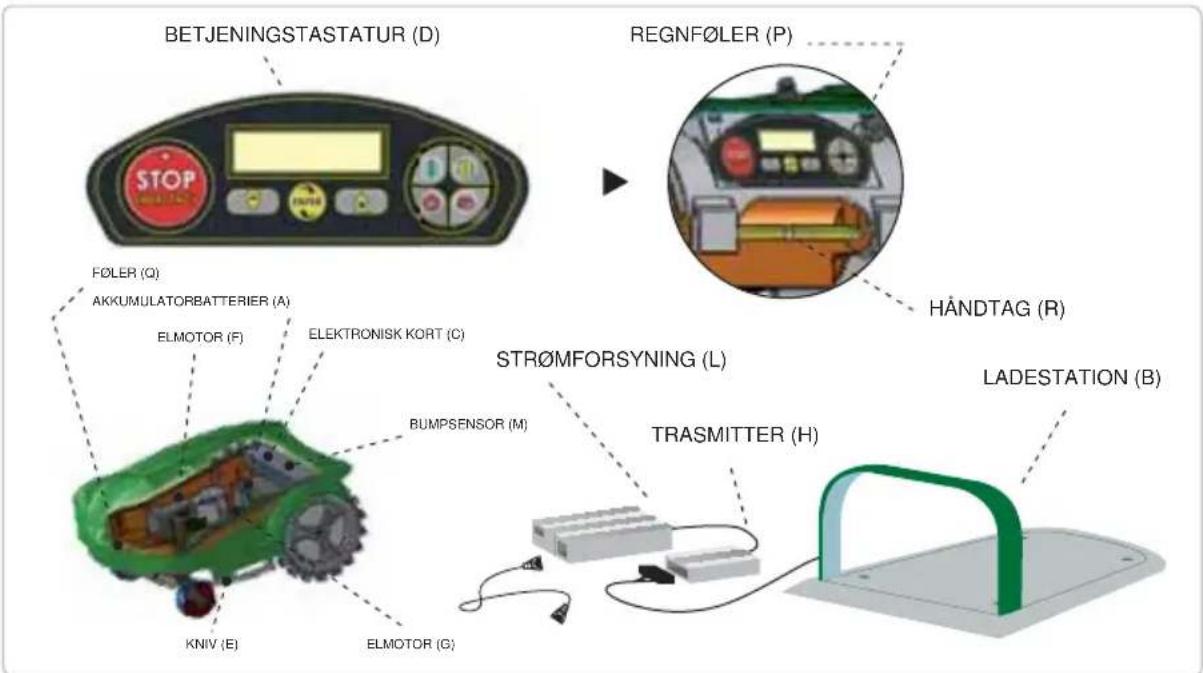

A-Akkumulatorbatterier: forsyner motoren til knivbevægelsen og hjulene med strøm. Robotten forsynes af et eller to lithiumbatterier, som sikrer en længere driftstid.

B-Ladestation: anvendes til at lade eller opretholde batteriernes (A) ladning.

C – Elektronisk kort: kontrollerer robottens automatiske funktioner.

D – Betjeningstastatur: anvendes til at indstille og vise robottens funktionstilstande.

E - Kniv: udfører klipningen af plænen

F - Elmotor: aktiverer kniven (E).

G – Elmotor: Den ene vil aktivere transmissionen til det højre hjul, mens den anden aktiverer transmissionen til det venstre hjul.

H-Trasmitter: sender signalet til kantledningen.

L-Strømforsyning: forsyner batteristrømmen med lav spænding.

M-Bumpsensor: Registrerer, når robotten støder mod en forhindring, som er højere end 10 cm (3,94 tommer), og aktiverer ændringen af banen efter et tilfældigt mønster.

P-Regnføler: Registrerer regn og aktiverer robottens tilbagekørsel til ladestationen (P).

Q-Føler: Registrerer kantledningen og ændrer robottens bane på tilfældig vis.

R-Håndtag: Bruges til at løfte robotten op og transportere den.

TEKNISKE DATA

Beskrivelse		Model
		9L3BL	9L3LL
Anbefalet maksimal overfl ade som kan klippes
Robot med et lithiumbatteri 13,8Ah	m2 (kvadratfod)	3500 (37660)	4000 (43040)
Robot med et lithiumbatteri 13,8Ah og to lithiumbatterier 6,9Ah	m2 (kvadratfod)	5000 (53800)	6000 (64560)
Karakteristika
Mål (B x H x D)	mm (tommer)	670 x 294 x 488 (26,8 x 11,57 x 19,21 tommer)
Robottens vægt inkl. Batteri	kg	17,2 (1x13Ah Lithium)19,2 (1x13,8Ah+2x6,9Ah Lithium)
Skærehøjde (Min.-Maks.)	mm (tommer)	24-64 (0,95-2,52 (tommer)
Diameter på kniv med 4 tænder	mm (tommer)	360 (14,17 tommer)
Elmotorer V cc (25,2V) med børster			cc (25,2V) uden børster
Knivhastighed	RPM	4000 klipning 3000 Vedligeholdelse
Bevægelseshastighed	Meter/ minuttet	30 (98 ft)
Maksimal anbefalet hældning Anbefalet	%	45 %. Tilladt, afhængigt af græsplænen og det installerede tilbehør.35%. Anbefalet maksimum, ved regelmæssige plæneforhold20%. I nærheden af den ydre kant eller ledeka-blet.
Omgivelses- driftstempe-ratur	Max°	ROBOT -10°(14 F.) (Min) +50° (122 f.) (Maks.)BATTERIOPLADER -10°(14 F.) (Min) +40° (104 f.) (Maks.)
Maks. registreret lydeffekt dB(A) 80 (Max) - 65 (vedligeholdelse af plænen)
Grad af beskyttelse mod vand	IP	IP21
Elektriske karakteristika
Strømforsyning (til lithiumbatteri)		Klasse 1 (Vin 90 – 295 Vac 47/63 Hz)AC strøm (typ.) 2 A/115Vac 1 A/230Vac
Akkumulator- og opladningstyper
Genopladeligt batteri Lithiumion	V-A	25,2V - 1x13,8Ah25,2V - 1x13,8Ah + 2x6,9Ah
Batterioplader	V-A 29,3	Vcc - 5,0 Ah

Mimimumtidog opladningmetode		4:00 (13,8Ah) – Automatisk	4:00 (13,8Ah) – Automatisk
		6:00 (27,6Ah) – Automatisk	6:00 (27,6Ah) – Automatisk
Gennemsnitligarbejdstid (*)	Timer	4 (1x13,8Ah Lithium)8 (1x13,8Ah+2x6,9Ah Lithium)	5 (1x13,8Ah Lithium)10 (1x13,8Ah+2x6,9Ah Lithium)
Knivstandsningsanordning
Væltesensor standard
Håndtagssensor standard
Nødstop-knap standard
Tilbehør og ekstraudstyr
Kantledning m (ft) 200 ( 656 ft )
Kantledningens maksimallængde (vejledende, beregnet på baggrund af en regelmæssig omkreds)	m (ft)	600 (1000 med kraftigere transmitter som ikke leveres med robotten)( 1968 – 3280 ft)
Fæstningsnagler	n°	200
Behandlede områder inklusive hovedområdet		4
Sinusformet signal til periferisk afgrænsning (patenteret)		standard
Regnsensor standard
Modulering af kniv og smart spiral		standard
Sensor til registrering af klippet plæne - Auto indstilling (patenteret)		standard
Lydalarm		standard
Bluetooth-modtager		På anmodning
Trasmitter kantledning Kraftigere		Nødvendig i tilfælde med lang kantledning, eller hvis der er forstyrrelser på signalet, eller dette er svagtPå anmodning
Kasse til beskyttelse af strømforsyning		Ekstern boks til opbevaring af batterioplader og signaltransmitterPå anmodning
Sæt til opladning af batterier		Nyttig til opladning af batterier i vinterperioden eller længere tids inaktivitetPå anmodning
Hjulklo		Forbedrer robottens greb på hældninger eller glatte overfl aderPå anmodning
Kniv med 8 tænder		Især egnet til de første klipninger i sæsonen, og hvis forholdene på plænen kræver en større klippeeffekt.På anmodning

(*) Afhængigt af græsplænens forhold.

SIKKERHEDSOPLYSNINGER

SIKKERHEDSFORSKRIFTER

• Fabrikanten har i projekterings- og konstruktionsfasen været specielt opmærksom på aspekter, som kan udgøre en risiko for sikkerheden og helbredet for de personer, som anvender apparatet. Udover overholdelse af den gældende lovgivning på området, har man fulgt alle "regler for en god konstruktionsteknik". Formålet med disse oplysninger er at gøre brugerne opmærksom på, at de skal udvise speciel forsigtighed for at forebygge alle risici. Forsigtighed er altid nødvendig. Også alle brugerne af apparatet er ansvarlige for at overholde sikkerheden.
• Ved førstegangsbrug af robotten anbefales det at læse hele manualen og at sikre sig, at indholdet er forstået til fulde, dette gælder specielt alle oplysningerne, som vedrører sikkerheden.
• Læs instrukserne i den medfølgende manual nøje, dette gælder også de direkte instrukser på robotten, og specielt dem, som vedrører sikkerheden. Tiden brugt på læsning vil spare brugeren for ubehagelige uheld, og det er altid for sent at informere sig, efter at uheldet allerede er sket.
• Udfør løft og fl ytning ved at overholde anvisningerne på emballagen, på apparatet og i brugsvejledningen leveret af fabrikanten.
• Vær opmærksom på symbolerne på de påsatte mærkater og deres betydning; deres form og farve har specifi k relevans til sikkerheden. Sørg for at bibeholde dem i læselig stand og at overholde de angivne oplysninger.
• Anvendelse af plæneklipperen er kun tilladt for personer, som er kendt med dens funktion, og som har læst og forstået anvisningerne i denne vejledning.
• Anvend kun apparatet til de formål, som er forudset af fabrikanten. Anvendelsen af apparatet til andre formål, som det ikke er egnet til, kan medføre en risiko for sikkerheden og helbredet for de involverede personer samt risiko for materiel skade.
• Før plæneklipperen tages i brug bør man altid sikre sig, at der ikke fi ndes genstande på plænen (legetøj, grene, tøj osv.).
• For at undgå sikkerhedsrisici skal man under robottens drift sikre sig, at der i arbejdsområdet ikke befinder sig personer (især børn, ældre eller handicappede) eller husdyr. For at undgå denne risiko anbefales det at programmere robottens arbejdstimer til passende tidspunkter på dagen.
• Man må aldrig sætte sig på robotten.
• Løft aldrig robotten op for at se kniven efter, mens robotten er i drift.

• Undgå at føre hænder og fødder ind under robotten, mens den er i bevægelse, specielt i området omkring hjulene.

• Man må ikke ændre på, fjerne eller omgå de installerede sikkerhedsanordninger. Manglende overholdelse af dette krav kan medføre alvorlig helbreds- og sikkerhedsrisiko for personer.

• Sørg for at holde plæneklipperen i god og effektiv stand ved at udføre de vedligeholdelsesforskrifter, som er givet af fabrikanten. En god vedligeholdelse gør det muligt at opnå de bedste ydelser og en længere driftstid.
• Før der foretages vedligeholdelses- og justeringshandlinger, som også må udføres af brugere, som har et minimum af teknisk kompetence, skal strømforsyningen kobles fra. Denne bør under alle omstændigheder sørge for, at alle nødvendige sikkerhedsforskrifter er opfyldt ved at følge fabrikantens anvisninger, dette gælder specielt under indgreb på undersiden af plæneklipperen.
• Anvend personligt sikkerhedsudstyr som angivet af fabrikanten, specielt bør man iføre sig beskyttelseshandsker, når man udfører arbejde på knivene og på klingen.
• Afmonter altid kniven før udskiftning af batteriet.
• Sørg for at eventuelle ventilationsåbninger i strømforsyningen ikke er tilstoppede af restmaterialer.
• For at undgå at beskadige de elektriske og elektroniske komponenter på permanent vis, skal man ikke vaske robotten med højtryksvandstråler eller nedsænke den helt eller delvist i vand, da den ikke er vandtæt.
• Operatørerne, som udfører reparationsarbejde på robotten i dens forventede levetid, skal have præcise tekniske kompetencer og uddannelse, som er anerkendt i den specifi ikke sektor. Mangel på disse forudsætninger kan medføre skade på personers sikkerhed og helbred.
• Alle indgreb, som skal udføres på ladestationen, skal udføres med strømforsyningsstikket frakoblet.
• Udskift de slidte elementer med originale reservedele for at sikre det korrekte funktions- og sikkerhedsniveau.
• Robotten må ikke bruges uden det øvre dæksel. Hvis dette har mekaniske skader, skal det udskiftes.
• Al almindelig og ekstraordinær vedligeholdelse (fx. udskiftning af batterierne) skal udføres af et autoriseret teknisk servicecenter.
• Fabrikanten fraskriver sig ethvert ansvar, hvis der bruges uoriginale reservedele.
• Det er absolut ikke tilladt at anvende og genoplade robotten i områder med eksplosiv eller brandbar atmosfære.

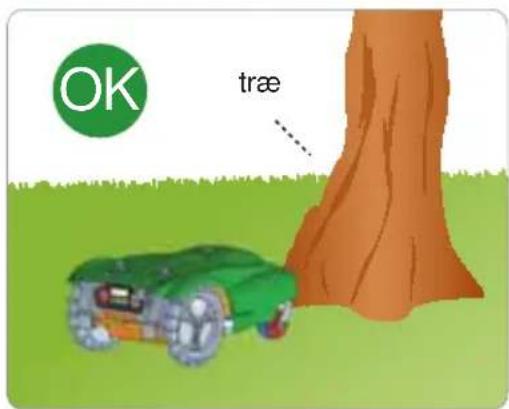

1. Kofangere

I tilfælde af sammenstød med en fast genstand, som er højere end 10 cm (3,94 tommer) aktiveres bumpsensoren, og robotten vil blokere sin bevægelse i den pågældende retning og bakke tilbage for at undgå forhindringen.

2. Hældningsmåler

Hvis robotten klipper græs på en overfl ade, som skråner mere end den kan klare i henhold til de tekniske specifi kationer, eller hvis den vælter, vil robotten blokere kniven.

3. Nødstop

Knappen er rød og sidder på betjeningspanelet. Når der trykkes på denne knap under driften, vil græsslåmaskinen stoppe med det samme og kniven blokeres på mindre end 2 sekunder.

4. Overstrømsbeskyttelsesanordning

Begge motorer (kniv og hjul) overvåges hele tiden under driften i enhver situation, som kan føre til en overophedning. Hvis der opstår overstrøm i hjulmotoren vil robotten forsøge i den modsatte retning. Hvis overstrømmen varer ved, stopper robotten og viser fejlen. Hvis overstrømmen sker i skæremotoren, er der to indgrebsområder. Hvis parametrene ligger inden for det første område, vil robotten foretage nogle indgreb for at frigøre kniven. Hvis overstrømmen er under beskyttelsesområdet vil robotten stoppe og vise motorfejl.

5. Sensor uden signal

Hvis der ikke er noget signal på kantledningen, vil robotten automatisk stoppe.

6. Håndtagssensor.

Robotten stopper kniven, hvis den løftes op ved at man griber fat om håndtaget i midten.

SIKKERHEDSHENSYN FOR MENNESKET OG MILJ∅ET VED BORTSKAFFELSE

• Efterlad ikke forurenende materiale i omgivelserne. Sørg for at bortskaffe materiale i henhold til den gældende lovgivning på området.
• I henhold til WEEE-direktivet (Waste of Electric and Electronic Equipment) skal brugeren i skrotningsfasen adskille de elektriske og elektroniske komponenter og indlevere dem til et godkendt opsamlingssted, eller alternativt indlevere de installerede dele til forhandleren ved foretagelse af et nyt indkøb.
• Alle komponenter, som skal adskilles og skrottes på særlig måde, er specifikt mærket med henblik på dette.
• Uregelmæssig skrotning af elektronisk og elektrisk apparatur (WEEE) straffes med sanktioner, som reguleres af de gældende love i det land, hvor lovovertrædelsen fi nder sted.
• Ved aktivering af EU-direktiverne (2002/95/EF, 2002/96/EF, 2003/108/EF) på italiensk område, er der f.eks. blevet udstedt et lovdekret (nr. 151 af 25. juli 2005), som angiver en bødestørrelse på 2000÷5000 €.

Fare - Vis Opmærksomhed

Elektrisk og elektronisk affald kan indeholde farlige stoffer, som har en potentielt skadelig effekt på miljøet og på menneskers sundhed. Det anbefales at udføre skrotningen på korrekt vis.

SIKKERHEDSSIGNALER

Bemærk! rens eller vask ej robotten med vandstråler.
Læs nøje anbefalingerne vedrørende brug og vær sikker på at have forstået betydningen, før robotten tages i brug.
Følg nøje advarslerne og sikkerhedsanvisningerne i denne brugsvejledning for at sikre, at robotten fungerer upåklageligt.
Hold hænder og fødder væk fra kniven. Sæt aldrig hænder og fødder ind under underdelen, og før dem aldrig hen til robotten, når den er i drift.
Dette produkt er beskyttet af adgangskode. Opbevar ko-den på et sikkert sted.
Hold børn, husdyr og andre personer på sikkerhedsmæs-sig forsvarlig afstand, når robotten er i drift.
Dette produkt er i overensstemmelse med de gældende EF-direktiver.

EMBALLAGE OG UDPAKNING

Apparatet leveres emballeret på hensigtsmæssig måde. Under udpakningen bør apparatet tages ud med forsigtighed, og det kontrolleres at alle komponenter er hele. På emballagen er angivet alle nødvendige oplysninger vedrørende fl ytning af apparatet.

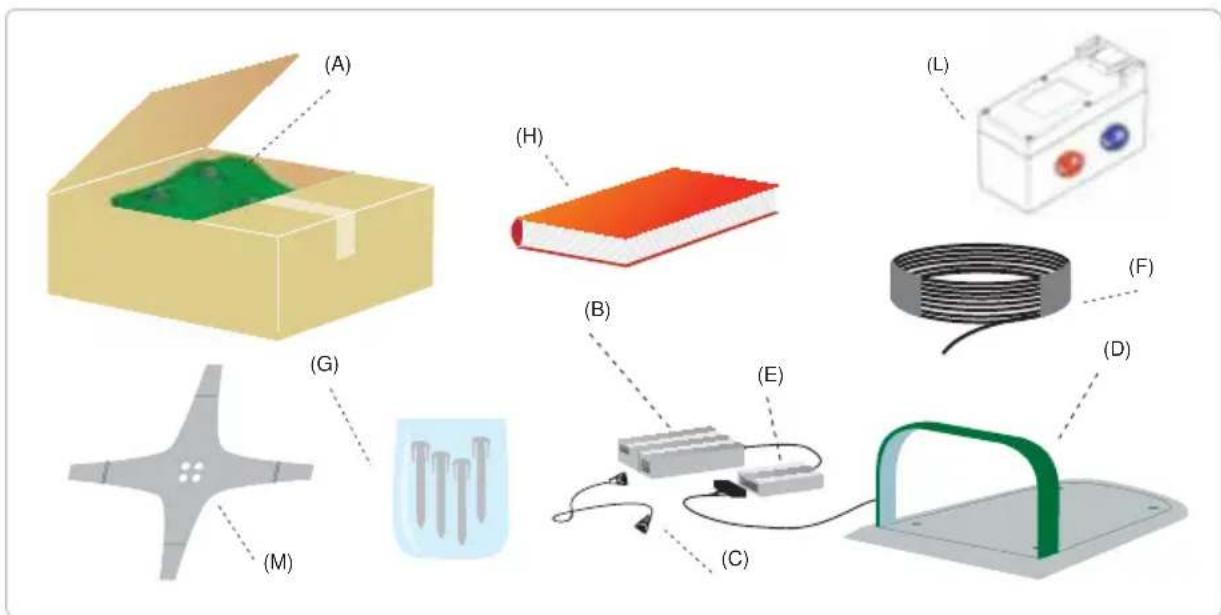

Pakkens indhold:

A - Robot

B - Strømforsyning

C - Strømforsyningsledning

D - Ladestation

E - Trasmitter

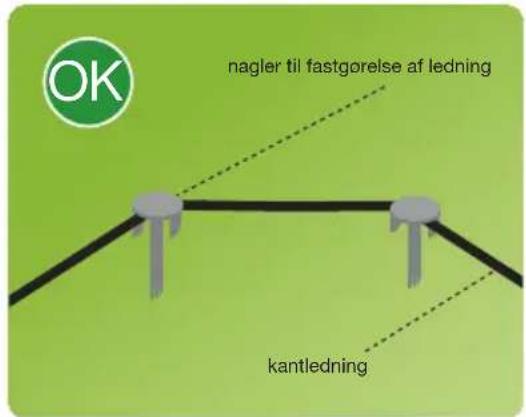

G – Nagler til fastgøring af ledning

H - Brugervejledning

L - Lithiumakkumulatorbatterier : mængden af batterierne kan variere afhængigt af købsordren.

M – Kniven (allerede monteret på nogle modeller)

Vigtigt

• Listen indeholder kun standardkomponenterne. Kontroller at eventuelt ekstraudstyr er leveret i hel stand og i det korrekte antal.
  • Gem emballeringsmaterialet til senere brug.

Installationen af robotten omfatter ikke komplicerede indgreb, men kræver dog en smule forudgående planlægning til defi nition af det bedste område til installation af ladestationen og til nedlægning af kantledningen.

INSTALLATIONSSTED FOR LADESTATION OG STRÖMFORSYNINGS- TRANSMITTERENHED

- Ladestationen skal placeres i kanten af græsplænen, helst i det største arbejdsområde, og hvorfra den nemt kan nå eventuelle andre områder af plænen. Området hvor ladestationen installeres vil i det efterfølgende blive kaldt "Hovedområdet".

Forsigtighed - Advarsel

Placer strømforsynings-transmitter-enheden i et område, som ikke er tilgængeligt for børn. For eksempel i en højde over 160 cm. (63 tommer).

Forsigtighed - Advarsel

For at kunne udføre den elektriske tilslutning er det nødvendigt, at der befi nder sig en stikkontakt i nærheden af installationsområdet. Man bør sikre sig, at tilslutningen til elnettet sker i overensstemmelse med den gældende lovgivning på området. For at arbejde i fuld sikkerhed skal det elektriske anlæg, som kobles til strømforsyningstransmitterenheden være forsynet med et jordingsanlæg, som fungerer korrekt.

Vigtigt

Det anbefales at installere enheden i et afl åseligt elskab (til udendørs eller indendørs brug), som er godt ventileret for at opretholde en korrekt luftrecirkulation.

Forsigtighed - Advarsel

Man bør sikre sig at adgangen til strømforsynings-transmitter-enheden kun er tilladt for autoriserede personer.

• Robottens drift. Hver gang robotten har afsluttet arbejdscyklussen, skal den nemt kunne fi nde tilbage til ladestationen, som også vil være udgangspunkt for en ny arbejdscyklus og udgangspunkt for at nå eventuelle andre arbejdsområder, som herefter kaldes "Sek. Omraader".
• Placer ladestationen i overensstemmelse med følgende regler:
• Plane områder
• Plan, stabil og kompakt overfl ade, som er i stand til at sørge for god dræning

• Helst i plænens største område

• Sørg for at eventuelle sprinklere ikke peger mod ladestationen, så der kommer vand ind i den.

• Indgangen til ladestationen skal placeres, som vist på billedet, så robotten kan fi nde ind i den igen ved at følge kantledningen i urets retning.
• Før ladestationen skal der være et lige stykke kantledning på 200 cm (78,74 tommer).

- Ladestationen skal være grundigt fastgjort til jorden. Sørg for at der foran ladestationen ikke danner sig et lille trin ved eventuelt at placere en måtte med kunstigt græs ved indgangen, for at kompensere for trinnet. Alternativt kan man delvis fjerne græset ved ladestationen og installere den, så den er på samme niveau som plænen.

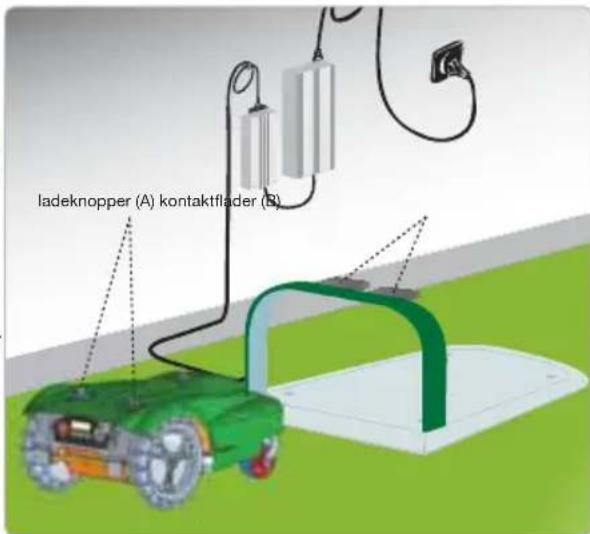

Ladestationen er forbundet med strømforsynings-transmitterenheden via en ledning, som skal føre væk fra ladestationen på ydersiden af klippeområdet.

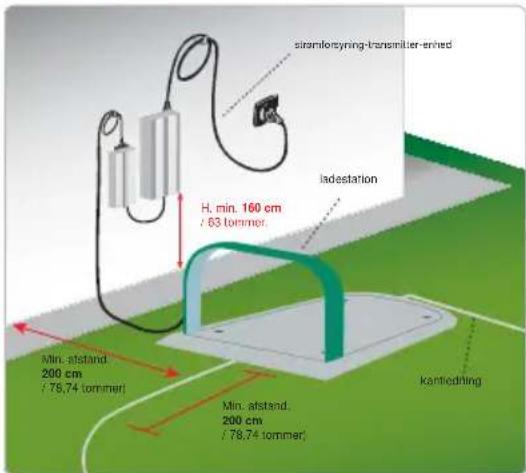

- Placer strømforsyning-transmitterenheden efter følgende regler:

• I et ventileret område beskyttet mod atmosfæriske gener og direkte sollys
• Helst inde i boligen, i en garage eller vinteropmagasinering
• Hvis den placeres udenpå, skal den beskyttes af en ventileret kasse og ikke direkte i solen og skal beskyttes mod regn. Den skal ikke placeres i direkte kontakt med jorden eller andre fugtige miljøer.

- Placer den på plænens yderkanter og ikke inde på plænen

- Placer den mindst 200 cm (78,74 tommer) fra ladestationen.

- Fold den overskydende ledning, som går fra ladestationen til strømforsyningstransmitter-enheden sammen. Snoren må ikke forkortes eller forlænges.

- Strækningen af ledningen ind til denne skal være retlinjet og placeres vinkelret på linje med ladestationen over mindst 200 cm (78,74 tommer), og ledningen ud fra denne skal befi nde sig fra ladebasen som vist på fi guren; dette gør det muligt for robotten at køre korrekt ind.

I tilfælde af installation af robotten i nærheden af installationsområdet for en anden robot (af samme type eller fra en anden fabrikant), bør man udføre en ændring af strømforsyningstransmitter-enheden i installationsfasen, så der ikke forekommer interferens mellem robotternes frekvenser.

Før man fortsætter med installation af kantledningen, skal man kontrollere hele plænens overfl ade. Tag højde for eventuelle ændringer, som skal foretages på græsset og hensyn, som skal tages ved udlægningen af kantledningen, for at robotten kan virke optimalt.

1. Forsæt med "Forberedelse og afgrænsning af arbejdsområdet (se side 19).

2. Installation af kantledning (se side 22).

3. Installation af ladestation strømforsynings- transmitterenhed (se side 25).

4. Under nedlægning af kantledningen skal man følge installationsretningen (med uret) og rotationsretningen omkring bedene (mod uret). Som vist på billedet.

Forberedelse af plænen, som skal klippes

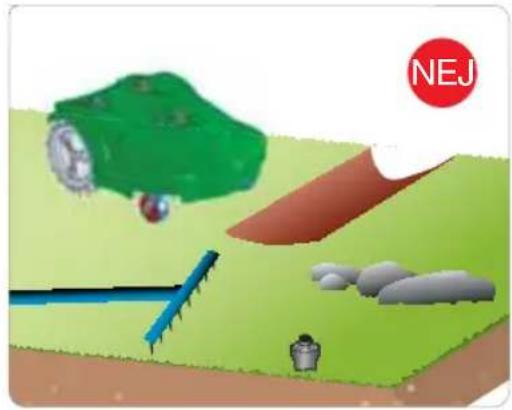

1. Kontroller at græsplænen, som skal klippes, er ensartet og ikke har huller, sten eller andre forhindringer. I modsat fald bør man udføre de nødvendige forbedringer. Hvis det ikke er muligt at fjerne nogle af forhindringerne, skal man med en kantledning afgrænse de pågældende områder på passende vis.

2. Kontroller at ingen af græsplænens områder overstiger den maksimalt tilladte hældning (se "Tekniske data"). Under arbejdsfasen i områder med hældning kan det ske, at robottens hjul skrider ud, når den registrerer ledningen, hvilket kan få den til at glide og køre ud af området. For at undgå dette, kan man installere hjulene med "Kløer". I tilfælde af installation af udstyrssættet til formålet, vil det være muligt for robotten at arbejde på hældninger, som overstiger de maksimalt tilladelige (indenfor visse grænser), hvis jordforholdene ellers tillader det (kompakt overfl ade, uden for store fordybninger osv.).

Vigtigt

Områder med en hældning, som overstiger den maksimalt tilladelige hældning, vil ikke kunne klippes med robotten. Kantledningen skal derfor placeres før hældningen, sådan at det pågældende område ikke bliver klippet.

Afgrænsning af arbejdsområdet

1. Kontroller hele græsplænens overflade og overvej, om det er nødvendigt at opdele den i fl ere separate arbejdsområder. Før kantledningen installeres, og for at lette arbejdet hermed, anbefales det først at afmærke hele området.

Tegningen viser et eksempel på en græsplæne, som er afmærket til nedgravning af kantledningen.

Under installation af kantledningen er det nødvendigt at identifi cere eventuelle sekundære og lukkede områder. Med sekundært område identifi cerer man en del af plænen, som er forbundet med hovedområdet med en passage, som er svær for robotten tilfældigt.

Området skal kunne nås uden trin og uden niveauforskelle, bortset fra de tilladte. Om et område bør defi neres "sekundært område" afhænger også af størrelsen på hovedområdet. Jo større hovedområdet er, des sværere vil det være at nå snævre passager. Generelt kan man sige, at en passage, som er smallere end 200 cm (78,74 tommer), defineres som sekundært område.

Robotten styrer en antal sekundære områder afhængigt af modellens kendetegn ("Se tekniske data").

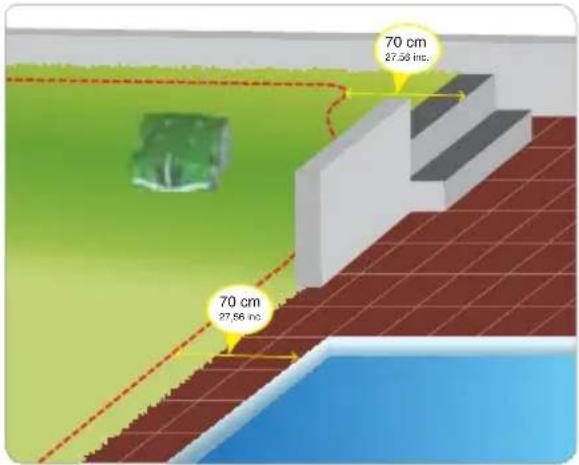

Den tilladte mindste passage er 70 cm (27,56 tommer) mellem to kantledninger.

Kantledningen skal placeres på en afstand, som angives herefter, og med en afstand til eventuelle genstande, som befi nder sig uden for plænen. Den samlede passage, som skal være til rådighed skal være 140 cm (55,12 tommer)

Hvis denne passage er meget lang, bør passagen på 70 cm (27,56 tommer) være bredere.

Under programmeringen er det nødvendigt at konfi gurere de sekundære områders dimensioner i procent i forhold til plænen og retningen, for at disse skal kunne nås hurtigere (med uret / mod uret), samt antallet af meter ledning, som der kræves, for at nå det sekundære område. Se "Programindstillinger"

Hvis mindstekravene beskrevet herover ikke overholdes, og området bliver delt med et trin eller en niveauforskel, som robotten ikke er i stand til at køre henover, eller en passage (korridor), som er smallere end 70 cm (27,56 tommer) mellem to kantledninger, vil dette område blive anset for “Lukket omraade”.

For at installere et "Lukket omraade" lægges kantledningen ud og tilbage i samme bane med en afstand på mindre end 1 cm (0,40 tommer). I dette tilfælde er robotten ikke i stand til selv at nå området, og området skal behandles som beskrevet i kapitlet "Klipning i lukkede områder".

Behandling af "Lukkede områder" mindsker det antal kvadratmeter som robotten kan klippe selvstændigt.

Vi anbefaler at klipning af "Lukkede områder" begrænses til områder, som er mindre end 900 m2 (9684 sq ft).

1. Man skal herefter afgrænse og afmærke omkredsen på de interne og perifere elementer i arbejdsområdet, som vil kunne forhindre korrekt drift med robotten.

Vigtigt

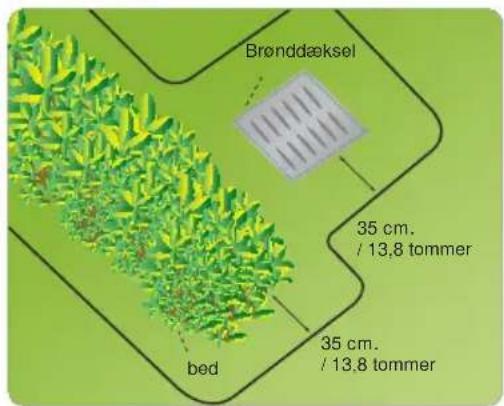

Tegningen viser et eksempel på interne og perifere elementer i arbejdsområdet og de afstande, som skal overholdes ved nedgravningen af kantledningen. Afgræns alle genstande i jern og andre typer metaller (brønddæksler, elektriske tilslutninger osv.) for at undgå interferens med signalet fra kantledningen.

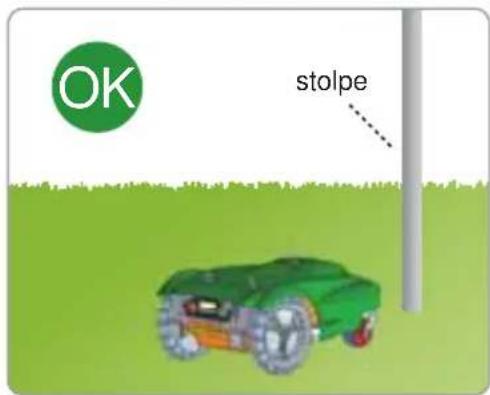

Det er ikke nødvendigt at afgrænse de genstande (træer, stolper osv.), som ikke medfører forstyrrelser af robottens normale funktion. Generelt kan man sige, at det er de forhindringer, som kan klare, at robotten støder imod dem, som fx. planter, pæle, små mure. Derimod skal man afgrænse forhindringer som planter eller træer, som har rødder liggende oven på jorden, bede, små planter osv.

1. Afgræns de områder som ligger lavt i forhold til plænens overflade (svømmebassiner, områder med kraftige niveauforskelle, trapper osv.) (se figuren med eksempler).

Vigtigt

Man bør nøje overholde afstandene for at undgå, at robotten falder ned med risiko for at gå i stykker eller blive alvorligt beskadiget. Ved hældninger eller glatte overfl ader skal man øge afstanden med mindst 30 cm. / 11,81 tommer.

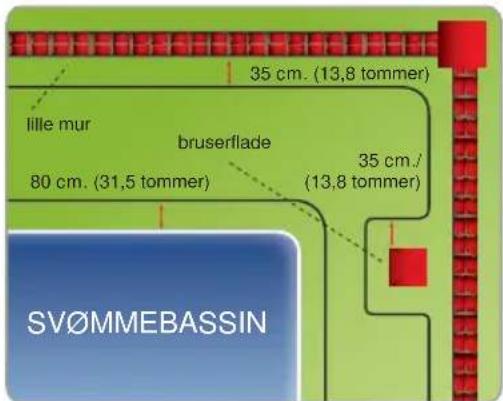

1. Afgræns omkredsene som angivet på tegningen.

2. Med gangstier i samme niveau som plæne: 5 cm (1,96 tommer)

3. Med gangstier i højere niveau end plænen: 35 cm (13,78 tommer)
4. Med tilstedeværelse af en havemur: 35 cm (13,78 tommer)

Vigtigt

Gangstierne (i niveau med græsplænen), som er nødvendige, for at robotten kan fl ytte sig fra et område til et andet, skal ikke afgrænses.

INSTALLATION AF KANTLEDNING

Kantledningen kan nedgraves eller lægges direkte på jorden.

Vigtigt

Påbegynd nedlægningen af kantledningen fra området, hvor ladestationen er installeret, og sørg for at lægge et par meter til. Klip herefter kabellængden til i den endelige længde under tilslutningen af enheden.

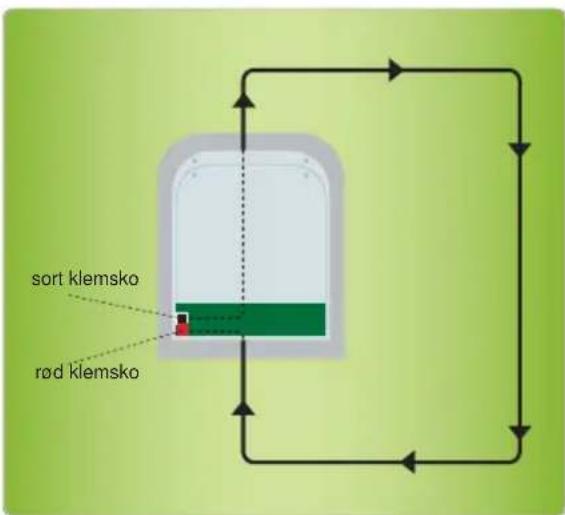

1. Placer ledningen i retning med uret langs hele yderkanten og fastgør den med de medfølgende nagler til formålet (afstand mellem naglerne 100÷200 cm (39,37÷78,74 tommer)).

- Under nedlægning af kantledningen skal man følge rotationsretningen omkring bedene (mod uret).

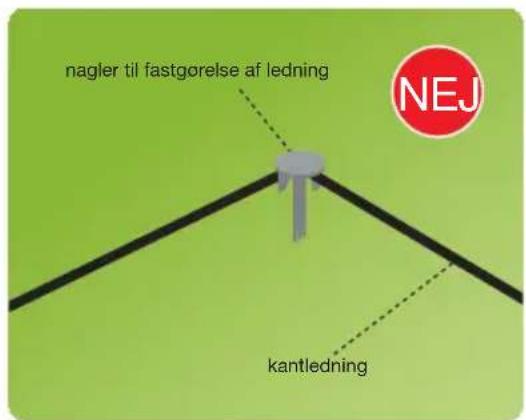

- På de retlinjede sider fastgøres ledningen således, at den ikke ligger for stramt, for løst og/eller sammenviklet.

- På de kanter, som ikke er rette linjer, fastgøres kantledningen på en sådan måde, at den ikke sammenvikles, men at den derimod danner en jævn bue.

Nedgravet ledning

1. Grav en rende i jorden, som er jäevn og symmetrisk i forhold til afmærkningen lavet på overfl aden.

2. Placer ledningen med uret langs hele banen i nogle centimeters dybde (cirka 2÷3 cm (0,7874÷ 1,1811 tommer)) for at undgå at reducere styrken og kvaliteten på signalet, som opfanges af robotten.

3. Under nedlægningen af ledningen fastgøres dette, hvis det er nødvendigt, i nogle punkter med de medfølgende nagler, som hjælper til at holde det på plads under jordtildækningen.

4. Overdæk hele ledningen med jord og sørg for, at den ikke forvikler sig, men forbliver retlinjet og ligger i en jævn bue på de buede yderkanter.

Vigtigt

På steder hvor det er nødvendigt at nedlægge to parallele ledninger (for eksempel: for at afgrænse et bed), skal disse overlappe og befi nde sig i en afstand på maks. 1 cm. (0,40 inc.)

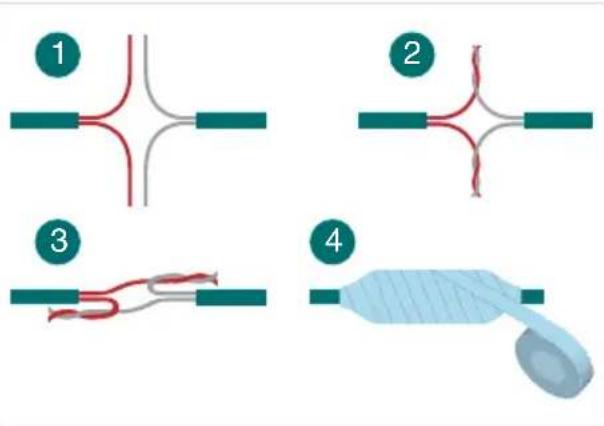

Samling af kantledningen.

Vigtigt

Både i tilfælde af en nedgravet ledning og en ledning lagt ovenpå jorden, skal denne altid forbindes med en anden ledning med samme karakteristika (se fi guren). Ved samling anbefales det at anvende selvvulkaniserende tape (for eksempel: 3M Scotch 23). Anvend ikke isoleringstape eller samlinger af anden type (terminaler, klemmer osv.).

For at reducere robottens tilbagekørselstid til ladestationen, udføres nogle prædispositioner langs kantledningen for at gøre det muligt for robotten at ændre retning. Således reduceres robottens kørestrækning ved tilbagekørsel. For at udføre prædispositionen for tilbagekørsel, placeres kantledningen langs banen på en sådan måde, at den danner en trekant med en side på 50 cm (19,7 tommer) og to sider kantledning på 40cm (15,75 tommer) hver.

Udfør forberedelsen til hurtig tilbagekørsel i et punkt, som har mindst 200 cm (78,74 tommer) ledning i ret linje foran sig og mindst 150 cm (59,05 tommer) ledning i ret linje bag sig.

Forberedelsen skal ikke udføres langs den rette linje, som ligger lige foran ladebasen eller i nærheden af forhindringer. Kontroller at der ikke er forhindringer langs banen til hurtig hjemkørsel, som vil kunne umuliggøre en hurtig tilbagekørsel.

Vigtigt

Forberedelsen til hurtig hjemkørsel, som placeres forkert, vil muligvis ikke gøre det muligt for robotten at køre hurtigt hjem til ladestationen. Når robotten kører langs kanten for at nå et sekundært område, vil den ikke registrere forberedelsen til hurtig hjemkørsel.

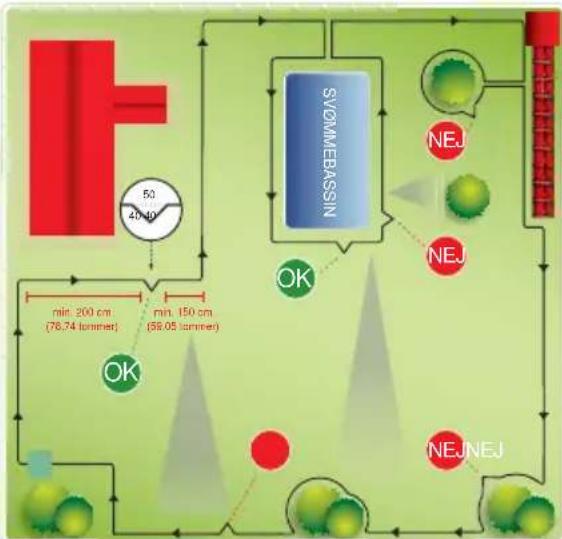

Tegningen giver nogle nyttige anvisninger til korrekt installation af forbe-redelsen til hurtig hjemkørsel.

INSTALLATIONSSTED FOR LADESTATION OG STRÖMFORSYNINGS- TRANSMITTERENHED

1. Find installationsområdet

Forsigtighed - Advarsel

Før et indgreb foretages skal hovedstrømforsyningen slås fra. Placer strømforsynings-transmitter-enheden et sted som ikke er tilgængeligt for børn. For eksempel i en højde over 160 cm. (63,00 tommer).

1. Installér strømforsynings-transmitter-enheden (A-B).

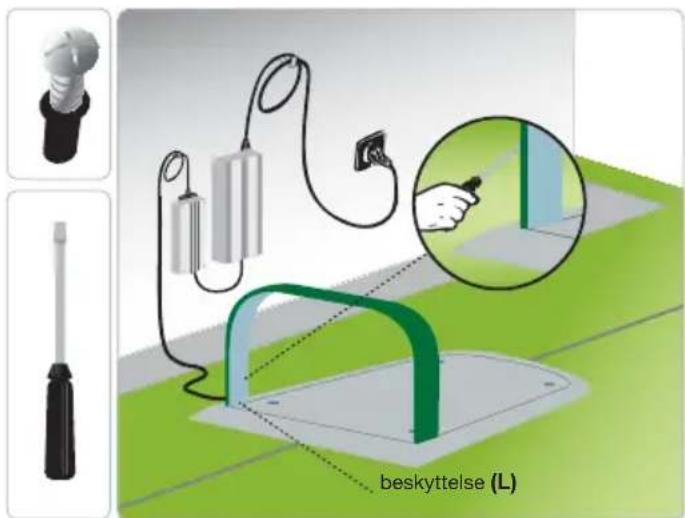

2. Afmonter beskyttelsen (L).

1. Placer basen i det forudbestemte område.

2. Indsæt kantledningen (M) under basen.

3. Forbind de to ledningsender til klemmerne på basen.

1. Fastgør basen (N) til jorden med nagler (P). Om nødvendigt fastgøres basen med ekspansionsbolte (Q).

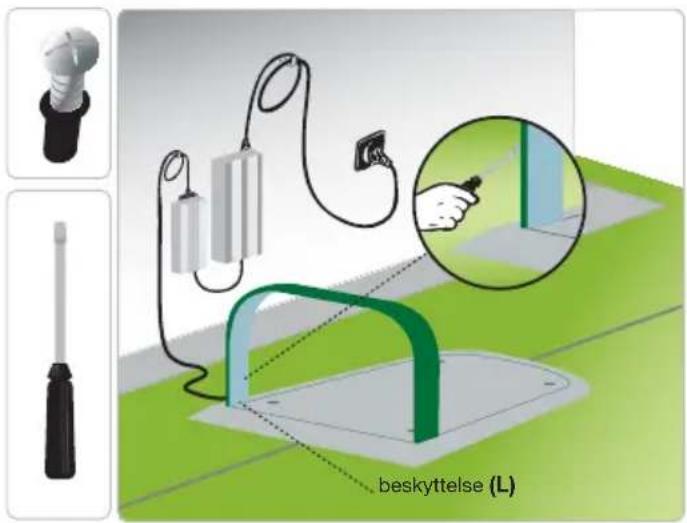

1. Afmonter beskyttelsen (L).
2. Tilslut strømkablet (E) fra ladestationen (F) til transmitteren (B).
3. Tilslut stikket på strømforsyningen (A) til stikkontakten.
   11.Hvis lysdioden (h) blinker er tilslutningen korrekt. Hvis ikke er det nødvendigt at i nde fejlen (se "Fejli nding").

OPLADNING AF BATTERIER VED F∅RSTEGANGSBRUG

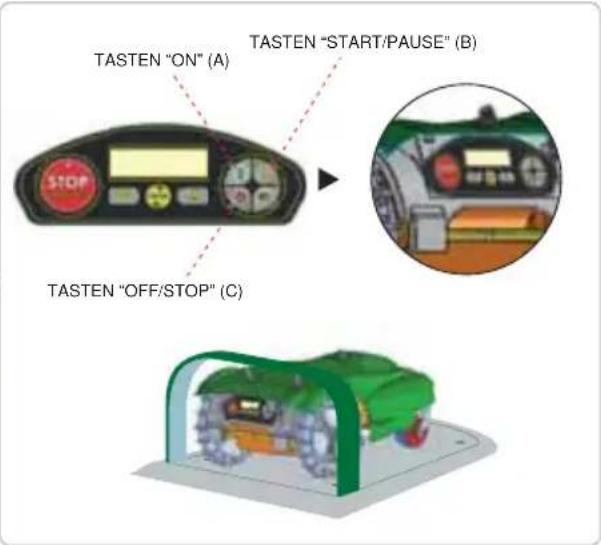

1. Sæt robotten ind i ladestationen.
2. Tryk på tasten ON.
3. Efter nogle sekunder vil displayet vise meddelelsen "OPLADER".

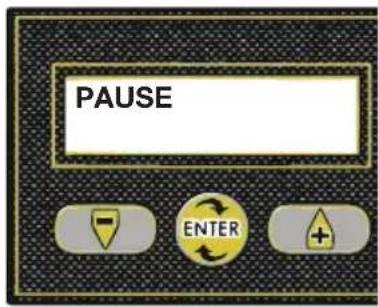

4. Tryk på tasten "Start/Pause". På displayet vises funktionen "PAUSE". Batterierne påbegynder en ladecyklus.
5. Ved afslutningen på ladningen er det muligt at programmere robotten til drift (se "Programmeringsfunktioner").

Batterierne skal forbindes i mindst 24 timer ved deres første opladning

ANBEFALINGER TIL JUSTERINGER

Vigtigt

Brugeren skal udføre justeringerne i henhold til procedurerne beskrevet i manualen. Undgå at udføre nogen form for justeringer, som ikke er specifi kt angivet i vejledningen. Eventuelle ekstraordinære justeringer, som ikke specifi kt er angivet i manualen, skal kun udføres af personalet ved de tekniske servicecentre med autorisation fra fabrikanten.

REGULERING AF KLIPPEH∅JDEN

Før klingens klippehøjde indstilles, skal man sikre sig, at robotten er blevet stoppet under sikkerhedsmæssigt forsvarlige forhold (se "Standsning af robotten i sikkerhedstilstanden").

Vigtigt

Anvend beskyttelseshandsker for at undgå risiko for at skære hænderne.

1. Deaktiver tyverialarmen for at undgå aktivering (se "Programmeringsfunktioner").

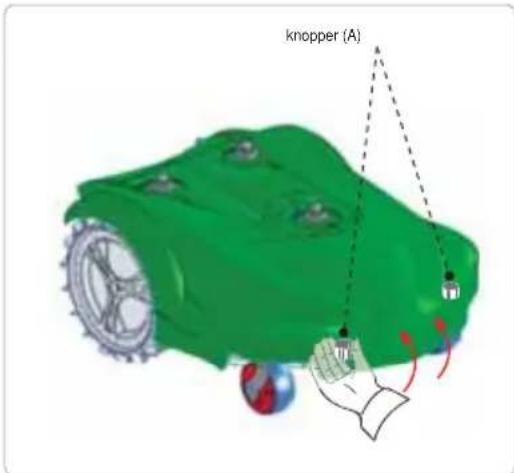

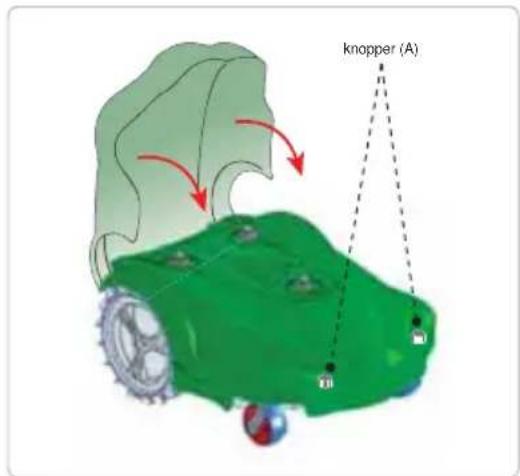

2. Skru de to knopper (A) ud og løft motorhjelmen.
3. Løsn skruen (C).
4. Løft eller sænk klippeenheden (D) for at bestemme den ønskede klippehøjde. Værdien kan afl æses på den graddelte skala (E)
5. Spænd skruen (C), når justeringen er afsluttet

DA

Vigtigt

Reducer klippehøjden gradvist. Det anbefales at reducere klippehøjden med mindre end 1 cm (0,40 tommer) hver 1-2 dag, indtil den ideelle højde er nået.

1. Sænk motorhjelmen og skru knopperne (A) fast.

REGOLERING AF REGNSENSOR

1. Stop robotten under sikkerhedsmæssigt forsvarlige forhold (se "Standsning af robotten i sikkerhedstilstanden").

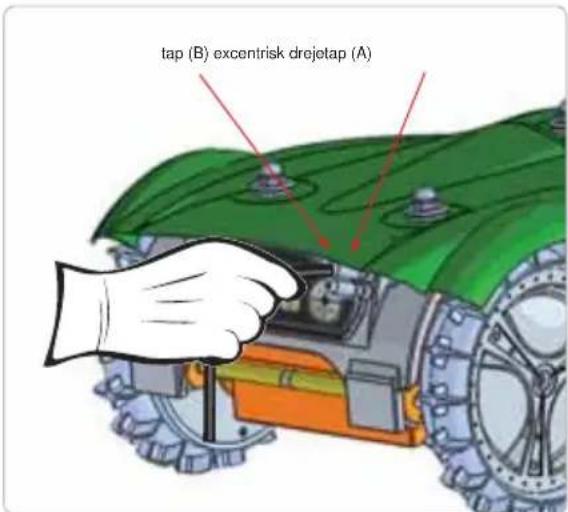

2. Reguler afstanden mellem drejetapperne (A-B) ved rotation af tappen (A).

Vigtigt

Sensorens følsomhed øges, når afstanden mellem drejetapperne mindskes. Det anbefales at drejetapperne ikke sættes for tæt.

Hvis sensoren registrerer regn, vil robotten udføre sine funktioner som indstillet under programmeringen (se "Programmeringsfunktioner").

DA

ANBEFALINGER TIL BRUG

Vigtigt

• Ved førstegangsbrug af robotten anbefales det at læse hele manualen og at sikre sig, at indholdet er forstået til fulde, dette gælder specielt alle oplysningerne, som vedrører sikkerheden.
• Anvend kun robotten til de formål, som fabrikanten har forudset, og undgå at manipulere nogen anordninger for at opnå en ydelse, som afviger fra normal driftsydelse.

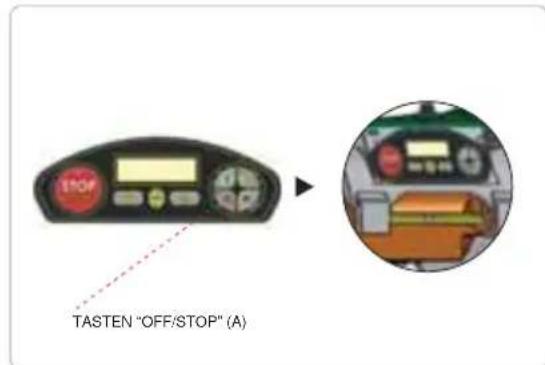

BESKRIVELSE AF ROBOTTENS BETJENINGER

Tegningen viser placeringen af betjeningerne på apparat.

A) DISPLAY: med baggrundsbelysning til visning af alle funktioner.
B) ON: tryk for at tænde for plæneklipperen
C) START/PAUSE: tryk for at standse plæneklipperen, hvilket efterlader displayet i "venteposition"; I denne tilstand er det muligt at programmere plæneklipperen. Et nyt tryk vil genstarte arbejdet. Et tryk på tasten, mens plæneklipperen lader, vil medføre at plæneklipperen ikke genoptager arbejdet før der igen trykkes på tasten, og teksten "Pause" forsvinder fra displayet.
D) CHARGE: Tryk på tasten for at få plæneklipperen til at returnere til basen og begynde ladningen af batterierne. Hvis der trykkes på tasten, mens plæneklipperen lader, vil den afbryde opladningen og genoptage arbejdet.
E) OFF/STOP: Tryk på denne tast for at standse plæneklipperen; displayet vil slukke.
F) TASTEN “+”: Under drift trykkes på denne tast for at få den stoppede kniv til at genstarte. Under programmeringen trykkes der på tasten for at se alle menupunkter.
G) ENTER: Under drift trykkes på tasten for at starte spiralfunktionen. Under programmeringen trykkes på tasten for at bekræfte og gemme de udførte valg.
H) TASTEN “-”: under drift trykkes på tasten for at stoppe kniven. Under programmeringen trykkes på tasten for at se alle menupunkter.
I) TASTEN STOP/Emergency : Tryk på tasten for at standse plæneklipperen i sikkerhedstilstanden. Må kun bruges ved umiddelbar fare og til at udføre vedligeholdelseshandlinger på robotten.

ADGANG TIL MENUERNE

Robottens funktioner kan programmeres via de forskellige menufunktioner.

Tabellen viser en fortegnelse over de tilgængelige menuer med de tilknyttede funktioner.

Gør som angivet i det følgende for at udføre programmeringen.

1. Tryk på tasten "ON" (B).
2. Indtast kodeord (hvis der anmodes herom) (se "Indtastning af kodeord").
3. Hvis robotten tændes inde i ladestationen, vil der efter nogle sekunder blive vist meddelelsen "OPLADER" på displayet.
4. Tryk kun på tasten "Start/Pause" (C), hvis robotten er blevet tændt under opladningen. På displayet vises funktionen "PAUSE".
5. Tryk på tasten "Enter" (G). Man kommer ind i brugerprogrammeringsmenuen og på displayet vises funktionen "INDSTILLINGER".

DA

NAVIGERING

I brugerprogrammeringsmenuen skal man følge de nedenstående instrukser til navigering:

• "+" e "-" (H) og (F). Med disse taster kører man cyklisk hen over menupunkterne, og man kan ændre værdien på den funktion, som vises i displayet.
• "Enter" (G). Med denne tast går man videre til det næste menuniveau eller bekræfter og gemmer den værdi, som vises på displayet, og går videre til næste funktion.
• "Pause" (C). Med denne tast går man videre til næste niveau, indtil man går ud af programmeringen.
• "Off/Stop" (E). Med denne tast slukker man robotten uden at bekræfte den sidste funktion, som vises på displayet.

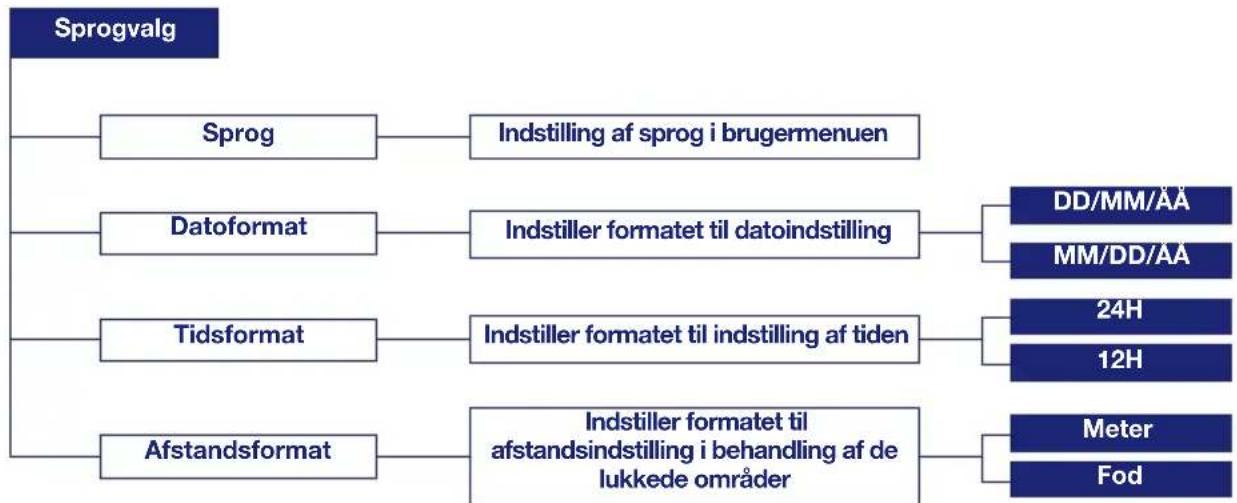

Menuen har en træstruktur, hvorfra man går fra en funktion til den næste, indtil man når til den ønskede.


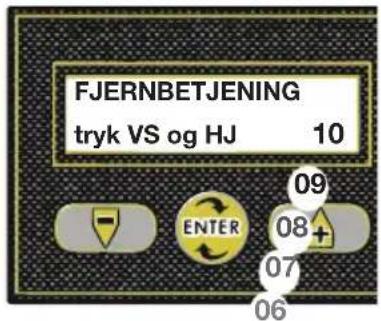

    A --> K["Fjernbetjening"]
    K --> L["Konfi gurerer fjernbetjeningen for at styre robotten"]
    L --> M["Ingen\nKobl Bluetooth\nKobl til radio"]
    A --> N["Lyd"]
    N --> O["Gør det muligt at deaktivere lyden, når robotten er i ladestation"]
    O --> P["Aktiver\nKobl fra"]
    A --> Q["Dato"]
    Q --> R["Konfi gurerer datoen"]
    R --> S
    A --> S["Klokkeslæt"]
    S --> T["Konfi gurerer klokkeslættet"]

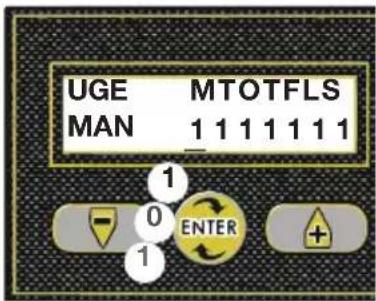

Arbejdsskema

Uge

Arb. skema 1

Arb. skema 2

Regulerer hvilke dage der er driftsdage, og hvilke dage er hviledage

Bestemmer den første driftsperiode inden for hvilken robotten er aktiveret til drift

Bestemmer den anden driftsperiode inden for hvilken robotten er aktiveret til drift

ALARM: funktion til aktivering og deaktivering af tyverialarm. I deaktiveringsfasen bliver der bedt om robottens kodeord (Fabriksstandard 0000).

• Kobl fra: Anvendes til at deaktivere eller slukke alarmen, hvis denne er blevet aktiveret. En kontinuerlig lyd, som aftager i styrke, signalerer deaktiveringen.
• Aktiver: Anvendes til at aktivere alarmen. Hvis robotten løftes fra jorden med håndtaget, vil alarmen blive aktiveret. En tretonet lyd vil signalere aktiveringen.

REGNSENSOR: Funktion til indstilling af robotten i tilfælde af regn.

• Start Igen: I tilfælde af regn vil robotten returnere til stationen og forblive der i funktionen "OPLADER". Når ladecyklussen er afsluttet, vil robotten genstarte og genoptage klipningen, hvis det er holdt op med at regne.
• Kobl fra: I tilfælde af regn vil robotten fortsætte klipningen.
• Pause: I tilfælde af regn vil robotten returnere til ladestationen og forblive der (i funktionen "Oplader"), indtil der trykkes på tasten "Pause".

AUTO INDSTILLING: (kun for nogle modeller, se "Tekniske data") funktion til automatisk reduktion af robottens klippetid afhængigt af græsplænens forhold.

• Aktiver: Robotten reducerer driftstiden afhængigt af plænens forhold. Når plænens overfl ade er klippet, vil maskinen automatisk indstille sig til et hvileniveau, som forsinker de efterfølgende udkørsler fra ladestationen. Robottens arbejde sker under alle omstændigheder inden for de indstillede arbejdstimer.
• Kobl fra: Robotten vil klippe plænen og overholder den indstillede tid og så længe batterierne tillader.

FJERNBETJENING: (kun for nogle modeller, se "Tekniske data"). Se instruktionerne på fjernbetjeningen / styreenheden for sammensætningen.

LYD: Gør det muligt at deaktivere lydsignalerne, når robotten er i ladestationen.

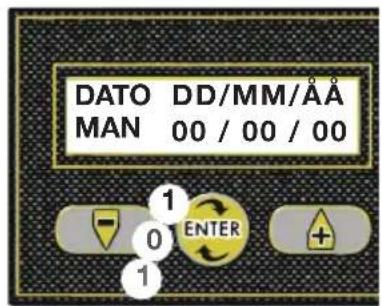

DATO: Funktion til indstilling af data.

KLOKKESLAET: Funktion til indstilling af sommer- eller vintertid.

UGE: Funktion til programmering af robottens arbejdsdage i løbet af ugen. Markøren placerer sig automatisk under bogstavet "M" (Mandag). Hvis man indstiller alle dage til "1111111" betyder det, at robotten arbejder alle dage. Hvis man indstiller "0000000" betyder det, at robotten ikke arbejder nogen af ugens dage.

• Værdi 0 : Robottens hviledag.
• Værdi 1 : Robottens arbejdsdag.

Vigtigt

For bedre at udnytte robotten anbefaler vi, at den programmeres til at arbejde alle dage.

ARB. SKEMA 1: Funktion til indstilling af robottens første driftsperiode i løbet af dagen. Markøren vil automatisk placere sig på området under det første tidsinterval (for eksempel fra 10:00:00 til 13:00). Indstil tidspunktet for driftsstart og afslutning på arbejdstid. Hvis tiden indstilles til "00:00 – 00:00" svarer det til, at man indstiller robotten til ikke at arbejde i arbejdstiden 1. Hvis robotten i slutningen indstillingen udsender en lyd og nulstiller tidspunktet betyder det, at der ikke er overensstemmelse mellem det indstillede tidspunkt og arbejdstiden 2.

ARB. SKEMA 2: Funktion til indstilling af robottens anden driftsperiode i løbet af dagen.

Vigtigt

Hvis det er nødvendigt at indstille fl ere sekundære områder, bør man i programmeringen bruge begge driftstider for at øge hyppigheden for klipning af områderne.

Vigtigt

Det tager mindst 4,0 timer at oplade robotten fuldstændig. Vi anbefaler derfor, at der er en pause mellem arbejdstid 1 og arbejdstid 2 på mindst 4 timer.

Indstilling af robottens driftstid er afgørende for upåklagelig drift. Der er mange parametre, som har indfl ydelse på konfi gurationen af driftstiden, som fx. de sekundære områder, robottens antal batterier, forhold på plænen, græstype osv. osv.. Generelt er det nødvendigt at forøge antallet af arbejdstimer i haven en smule, hvis haven har sekundære områder, eller hvis der er mange forhindringer, og hvis områderne er meget komplekse. Herunder følger et skema, som kan bruges til første konfi guration. NB. Indstil alle ugens dage til "1"-“Driftsdage”.

M2 (kvadratfod) Driftstd Driftstid 2
0400 (4304) 10:00 11:30
0800 (8608) 10:00 13:00
1200 (12912) 10:00 14:00
2000 (21520) 10:00 13:00 17:00 20:00
3000 (32280) 09:00 13:00 17:00 21:00
4000 (43040) 08:00 13:00 17:00 22:30
5000 (53800) 07:00 13:00 17:00 23:00
6000 (64560) 06:00 13:00 17:00 23:59

SEK.OMRAADE 1: Funktion hvormed man defi nerer automatisk klipning af et sekundært område.

- Procentdel: gør det muligt at indstille størrelsen på det sekundære område, som skal klippes i forhold til hele plænens overfl ade. I det følgende ses en tabel, som skal bruges som udgangspunkt for konfi gurationen.

• 20% Angiver et meget lille område.
- 30% Angiver et område som er cirka 13 af hele haven.
- 50% Angiver et område på ca. halvdelen af haven.
- 80% Angiver et sekundært område, som er større end det primære område.

- 100%. Hver gang robotten kører ud af ladestationen, følger den kantledningen for at klippe det sekundære område.

• Afstand: Gør det muligt at indstille den nødvendige afstand, for at robotten skal kunne nå det sekundære område ved at følge kantledningen. Man bør som reference måle halvdelen af afstanden i det sekundære område for at sikre, at robotten starter sit arbejde inde i det område.
• Retning: Angiver den korteste køreretning for at nå det sekundære område. Retningen kan være med eller mod uret. Når robotten kører ud af ladestationen, følger den ledningen i den retning, som er angivet for at nå det sekundære område.

SEK. OMRAADE 2: Funktion til definition af den automatiske klipning i det sekundære område 2. Indstillingen har de samme parametre som konfi gurationen i det sekundære område 1.

SEK. OMRAADE 3: (kun for nogle versioner "Tekniske data"; Funktion til defi nition af den automatiske klipning i det sekundære område 3. Indstillingen har de samme parametre som konfi gurationen i det sekundære område 1.

SKIFT ADG.KODE: funktion til indstilling eller ændring af kodeordet.

• Nej: bruges hvis der ikke skal foretages nogen ændringer af de tidligere indstillede kodeord.

• Ja: bruges til at indstille eller ændre kodeordet, som skal bruges til at tænde robotten eller til at deaktivere alarmen. I nedenstående rækkefølge bliver der spurgt om følgende informationer :

• Kodeord : Indtast det gamle kodeord (standard fra fabrikanten 0000)

• Nyt kodeord : Indtast nyt kodeord.
• Gentag kodeord : Gentag indstastning af det nye kodeord.

Vigtigt

For at indstille eller ændre kodeordet er det nødvendigt først at indtaste det gamle kodeord og derefter indtaste det nye personlige kodeord. Fabrikanten har indstillet dette kodeord, så det på købstidspunktet vil bestå af fi re tal (0000).

Vigtigt

Ved indtastningen vil man blive bedt om at gentage fremgangsmåden for indstilling af det nødvendige kodeord for at sikre, at det er indtastet korrekt. For at undgå at man glemmer kodeordet, anbefaler vi, at man vælger en kombination, som er nem at huske.

START KODEORD: Funktion til at programmere om der skal anmodes om indtastning af kodeord eller ej, hver gang robotten slukkes og tændes igen efter en periode ude af drift (eksempelvis i vintersæsonen).

• Nej: Hver gang robotten tændes, starter den og går i drift, uden at man behøver at indtaste et kodeord. Der vil kun blive bedt om kodeord til deaktivering af alarmen. For at bekræfte parameteret, beder robotten om kodeordet.
• Ja: Ved hver tænding vil robotten ikke starte og gå i drift, før kodeordet er blevet indtastet.

Funktion til indstilling af robottens funktionstilstand. Når robotten slukkes, går den automatisk tilbage til funktionsmåden "AUTOMATISK"

• Automatisk: Normal funktionstilstand. Robotten genkender kantledningen og kører tilbage til ladestationen, när det er nødvendigt.
• Lukket omraade: Funktionstilstand i lukkede områder uden ladestation. For korrekt brug se "BRUG AF ROBOTTEN I LUKKEDE OMRÅDER UDEN LADESTATION."
• Uden omkreds: Funktionstilstand uden genkendelse af kantledningen, som skal bruges, hvis man vil bruge robotten i små områder, som er afgrænset af en mur eller af et hegn uden installeret kantledning, under overvågning af kunden og med styring via fjernbetjening

"SPROGVALG" - PROGRAMINDSTILLINGER

SPROG: Funktion til valg af sprog til visning af meddelelserne og brugermenuen. Kør henover de forskellige valgmuligheder med tasten “+” eller “-” og bekræft med tasten “Enter” (G).

• DATOFORMAT:
• TIDSFORMAT:
• AFSTANDSFORMAT

Med disse funktioner kan man foretage personlige indstillinger af format for dato, klokkeslæt og afstand.

DA

IDRIFTTAGNING - AUTOMATISK FUNKTION

Start af automatisk cyklus skal udføres ved den første ibrugtagning og efter en længere periodes inaktivitet.

1. Kontroller at græsset på plænen, som skal klippes, har en højde, som robotten kan klippe under korrekt funktion (se de tekniske specifi kationer).
2. Indstil klippehøjden (se regulering af klippehøjden).
3. Kontroller at arbejdsområdet er korrekt afgrænset, og at der ikke er forhold, som forhindrer robotten i at fungere korrekt, som angivet i afsnittet "Forberedelse og afgrænsning af arbejdsområdet" og følgende.

1. Placer robotten inde i ladestationen.

2. Tryk på tasten ON og vent nogle sekunder på, at robotten tændes helt.

3. Hvis robotten sættes i drift for første gang er det nødvendigt at udføre en programmering. Hvis robotten derimod sættes i drift efter en inaktiv periode, skal man kontrollere, at de programmerede funktioner svarer til de faktiske forhold på overfl aden, som skal klippes (fx. tilføjelse af en pool, plante osv.) (se "Programmeringsfunktioner").

4. Efter nogle sekunder vil displayet vise meddelelsen "OPLADER".

5. Robotten begynder at klippe plænen i henhold til de programmerede funktioner.

STANDSNING AF ROBOTTEN I SIKKERHEDSTILSTANDEN

Det kan være nødvendigt at stoppe robotten under driften. Under normale driftsbetingelser stopper man robotten ved at trykke på "Off/Stop". I tilfælde af fare eller, når der skal udføres vedligeholdelse, er det nødvendigt at stoppe den i sikkerhedstilstanden for at undgå faren for utilsigtet start af kniven. Tryk på tasten "STOP/Emergency" (A) for at stoppe robotten. Tryk igen på tasten "STOP/Emergency" (A) for at genoprette brug af robotten.

Vigtigt

Standsning af robotten i sikkerhedstilstanden er nødvendigt for at kunne udføre vedligeholdelse og reparationer (for eksempel: Udskiftning og/eller opladning af batterier, udskiftning af kniv, rengøring osv.).

Robotten afslutter arbejdscyklussen, när følgende forhold opstår.

- Batterier afladede: Robotten kører automatisk tilbage til ladestationen.

- Regn: I tilfælde af regn vil robotten automatisk køre tilbage i ladebasen og derefter gå i drift i henhold til de programmerede funktioner (se "Programmeringsfunktioner").

- Plæne klippet (kun for nogle modeller, se "Tekniske data): Føleren registrerer, at plænen er klippet, robotten kører automatisk tilbage til ladestationen og vil derefter gå i drift i henhold til de programmerede funktioner (se "Programmeringsfunktioner").

- Afsluttet arbejdstid: Ved afslutning af arbejdstiden vil robotten automatisk køre tilbage i ladebasen og derefter gå i drift i henhold til de programmerede funktioner (se "Programmeringsfunktioner").

BRUG AF ROBOTTEN I LUKKEDE OMRÅDER UDEN LADESTATION

Igangsætning i funktionsmåden lukket område skal ske, når der skal klippes græs i lukkede områder, som er afgrænset af kan- tledning og uden ladestation.

Forsigtighed - Advarsel

Transporter robotten ved at holde den i bageste håndtag. Anvend beskyttelseshandsker for at undgå risiko for at skære hænderne.

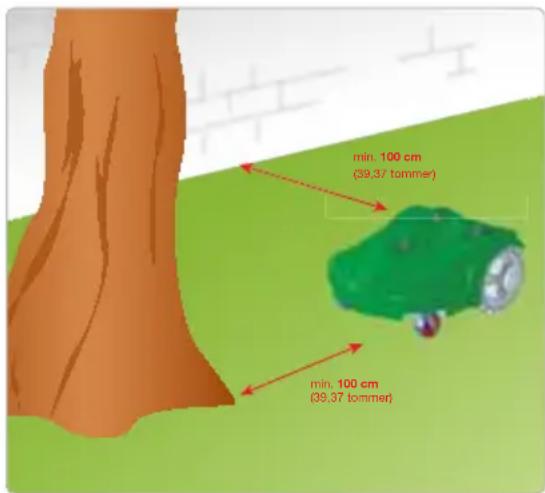

Placer robotten indenfor arbejdsområdet og mindst 100 cm (39,37 tommer) fra kantledningen og fra enhver anden forhindring.

DA

1. Tryk på tasten ON (A)
2. Indtast kodeord (hvis der anmodes herom) (se "Indtastning af kodeord").

3. På displayet vises funktionen "PAUSE".

4. Gå i programmeringsfunktionen og vælg menuen " ARBEJDSTILSTAND". Vælg området "LUKKET OMRAADE" På displayet vises " LUKKET OMRAADE - 60 Min" (standardværdi).

5. Tryk på en af tasterne "+" , "-" for at indstille minutterne.

6. Tryk på tasten "Enter" for at bekræfte.

1. Tryk på tasten "Start/Pause" (B), indtil man går ud af programmeringen. Ved slutningen på det indstillede tidsrum vil robotten standse i sikkerhedstilstanden i nærheden af kantledningen.

2. Genopret robottens normale funktion som beskrevet i kapitlet "IDRIFTTAGNING - AUTOMATISK FUNKTION".

Denne funktionstilstand kan aktiveres med fjernbetjeningen for at udføre en klipning i områder, som er helt omringet af hegn eller til f.eks. til at klippe mindre områder, som det ikke har været muligt at afgrænse, eller til praktiske demonstrationer af robottens funktion.

Vigtigt

Når robotten anvendes uden kantledning anbefales det at sikre sig, at den ikke kører ind i forhindringer, hjørner og skarpe genstande, således at beskadigelse og ødelæggelse undgås.

1. Tryk på tasten ON (A).
2. Indtast kodeord (hvis der anmodes herom) (se "Indtastning af kodeord").

3. Tryk på tasten "Enter" for at gå i programmeringsfunktioner. Gennemløb punkterne til "ARBEJDSTILSTAND". Indstil valgmuligheden "UDEN OMKREDS". Tryk på en af tasterne "+",-" for at indstille antal driftminutter.

4. Tryk på tasten "Enter" for at bekræfte valget.

5. Tryk på tasten "Start/Pause"(B) fl ere gange for at gå ud af menuen, indtil robotten genstartes.

6. Manøvrer robotten med fjernbetjeningen.

7. Efter endt klipning trykkes på tasten "Off/ Stop"(C) for at standse robotten i sikkerhedstilstanden (se "Standsning af robotten i sikkerhedstilstanden").

Det anbefales at manøvrere robotten med fjernbetjeningen for at udføre klipningen inden for et afgrænset område, så den altid er synlig, og at der ikke er personer eller husdyr i nærheden af robottens driftsområde.

INDTASTNING AF KODEORD

Robotten kan beskyttes med et kodeord bestående af fi re tal, som brugeren kan aktivere, deaktivere og personalisere (se "Programmeringsfunktioner").

1. På displayet vises beskeden:

1. Tryk på en af tasterne "+" , "-" for at indstille det første tal.
2. Tryk på tasten "Enter" for at bekræfte. Markøren fl ytter sig til den næste position.
3. Gentag proceduren for at indstille alle tallene i kodeordet.

Herefter er robotten klar til brug.

Mens plæneklipperen arbejder, vil displayet vise de følgende data:

– hastighed motor på venstre hjul
- hastighed knivmotor
- hastighed motor på højre hjul
- batterispænding.

Mens plæneklipperen lader, vil displayet vise

" OPLADER". Hvis plæneklipperen er udenfor sin arbejdstid, vil displayet vise dag og klokkeslæt for arbejdsstart.

I tilfælde af ibrugtagning efter længere tids inaktivitet er det nødvendigt at udføre en række handlinger for at garantere robottens korrekte funktion, når den startes på ny.

1. Rengør robotten og ladestationen omhyggeligt (se "Rengøring af robot").
2. Udfør opladningen af batteriet mindst hver 5. måned for lithiumbatterier (se "Ladning af batterier efter længere perioders inaktivitet").
3. Placer robotten på et tört og beskyttet sted med en passende temperatur på 10-25 °C, og som ikke er let tilgængeligt for uvedkommende (børn, husdyr osv.).
4. Tag stikket ud af strømforsyningen (A).
5. Overdæk ladebasen (C) for at undgå, at materiale fl yver ind i den (blade, papir osv.) og for at beskytte kontaktfl aderne.

Ny ibrugtagning

Før robotten tages i brug på ny efter en længere periodes inaktivitet, bør man udføre følgende handlinger.

1. Tilslut stikket på strømforsyningen (A) til stikkontakten.
2. Slå hovedstrømforsyningen til igen.
3. Placer robotten inde i ladestationen.
4. Tryk på tasten ON (A)
5. Indtast kodeord (hvis der anmodes herom) (se "Indtastning af kodeord").
6. Efter nogle sekunder vil displayet vise meddelelsen "OPLADER".
7. Herefter er robotten klar til brug (se "Programmeringsfunktioner").

Udfør opladningen af batteriet mindst hver 5. måned for lithiumbatterier.

Fare - Vis Opmærksomhed

Det er under ingen omstændigheder tilladt at genopla-de robotten i eksplosive eller brandbare atmosfærer.

1. Tilslut strømforsyningen til ladestationen og sørg for at kontaktfl aderne er rene.

2. Placer robotten inde i ladestationen.

3. Tryk på tasten "ON" (A).

4. Indtast kodeord (hvis der anmodes herom) (se "Indtastning af kodeord").

5. Efter nogle sekunder vil displayet vise meddelelsen "OPLADER".

6. Tryk på tasten "Start/Pause" (B). Batterierne påbegynder en ladecyklus.

7. Ved afslutning af opladningen (cirka 6 timer) trykkes på tasten "Off/Stop" (C).

8. Placer robotten på et tørt og beskyttet sted med en passende temperatur på 10-25 °C, og som ikke er let tilgængeligt for uvedkommende (børn, husdyr, osv.).

ANBEFALINGER TIL BRUG

I det følgende er angivet nogle anvisninger, som skal følges ved brug af robotten..

- Efter at have læst manualen udføres nogle prøvemanøvrer, så man kan gøre sig fortrolig med robottens hovedfunktioner og kommandoer.

- Kontroller stramningen af fæstningsskruerne på hovedorganerne.

- Sørg for at slå græsplænen jævnligt for at undgå, at græsset bliver for højt.

- Brug ikke robotten til at at klippe græsset, hvis det er højere end 3 cm (1,18 tommer) over kniven.

- Hvis græsplænen er udstyret med et automatisk vandingsanlæg, programmeres robotten således, at den kører ind i ladestationen mindst 1 time før vandingen begynder.

- Kontroller hældningen på plænen og sørg for, at den ikke overstiger den maksimalt tilladte hældning, således at er ikke opstår farlige situationer.

- Det anbefales at programmere plæneklipperen således, at den ikke arbejder mere end nødvendigt, ved at foretage en vurdering af græsets groaktivitet i de forskellige sæsoner. Dermed undgås, at robotten udsættes for unødvendig slitage og forkortelse af batteriernes levetid.

- For at undgå sikkerhedsrisici skal man under robottens drift sikre sig, at der i arbejdsområdet ikke befi nder sig personer (især børn, ældre eller handicappede) eller husdyr. For at undgå denne risiko anbefales det at programmere robottens arbejdstimer til passende tidspunkter på dagen.

ANBEFALINGER VEDR∅RENDE VEDLIGEHOLDELSEN

Vigtigt

Under vedligeholdelse anvendes personlige værnemidler som angivet af fabrikanten, specielt ved arbejde med kniven. Før vedligeholdelseshandlinger udføres, skal man sikre sig, at robotten er standset i sikkerhedstilstanden (se "Standsning af robotten i sikkerhedstilstanden".

TABEL OVER INTERVALLERNE FOR DEN PLANLAGTE VEDLIGEHOLDELSE

Hyppighed Komponent Type af indgreb Reference
Hver uge	Kniv	Rens og kontroller knivens effektivitet.	Se “Rengøring af robot”
		Hvis kniven er bøjet pga. sammenstød eller er meget slidt, skal den udskiftes	Se “Udskiftning af kniv”
	Knopper til batterioplader	Rengør og fjern even-tuelle oxideringslag	Se “Rengøring af robot”
	Kontaktfl ader	Rengør og fjern even-tuelle oxideringslag	Se “Rengøring af robot”
Hver måned Robot Udfor rengøringen			Se “Rengøring af robot”

DA

1. Stop robotten under sikkerhedsmæssigt forsvarlige forhold (se "Standsning af robotten i sikkerhedstilstanden").

Forsigtighed - Advarsel

Anvend beskyttelseshandsker for at undgå risiko for at skære hænderne.

1. Rengør alle robottens udvendige overfl ader med en svamp fugtet med lunkent vand og neutral sæbe. Vrid kluden godt for at fjerne overskydende vand før brug.

Forsigtighed - Advarsel

Hvis der bruges for meget vand, kan det trænge ind i robotten og ødelægge de elektriske komponenter.

1. Anvend ikke opløsningsmidler eller rensebenzin for at undgå at beskadige malede overfl ader og plastickomponenter.

2. Vask ikke robottens indvendige dele og anvend ikke højttryksspulere for dermed at undgå at beskadige de elektriske og elektroniske komponenter.

Forsigtighed - Advarsel

Nedsænk ikke robotten helt eller delvist i vand, da den ikke er vandtæt, for dermed at undgå at beskadige de elektriske og elektroniske komponenter.

1. Kontroller robottens underdel (området ved kniv og hjul) og fjern belægninger og/eller de rester, som vil kunne forhindre robottens effektive funktion.

2. Anvend en passende børste til at fjerne belægninger og/eller andre rester fra kniven.

3. Rengør knopperne på laderen (A), kontaktfl aderne (B) og fjern eventuelle oxideringer eller rester forårsaget af de elektriske kontakter med en tør klud og, om nødvendigt, med fi nt sandpapir.

4. Rengør ladestationen indvendigt for ophobede rester.

FEJLFINDING

FEJL, ÅRSAG OG L∅SNING

De følgende oplysninger har til formål at hjælpe til at identifi cere og afhjælpe eventuelle anomalier og fejlfunktioner, som måtte opstå under brug. Nogle fejl kan afhjælpes af brugeren; andre kræver specifi k teknisk kompetence eller speciel erfaring og må kun udbedres af kvalifi ceret personale, som har erfaring indenfor det specifi ikke område.

Uregelmæssighed Årsag Løsninger
Tyverialarmen forbliver i funktion	Alarm aktiveret	Deaktiver alarmen(se “Programmeringsfunktioner”)
Tyverialarmen fungerer ikke	Alarm deaktiveret	Aktiver alarmen(se “Programmeringsfunktioner”)
Robotten støjer meget	Kniven er beskadiget	Udskift kniven med en ny(se “Udskiftning af kniv”).
	Kniven sidder fast pga. rester (bånd, snor, plasticstykker osv.)	Stop robotten under sikkerhedsmæssigt forsvarlige forhold (se “Standsning af robot-ten i sikkerhedstilstanden”) frigør kniven. Forsigtighed - AdvarselAnvend beskyttelseshandsker for at undgå risiko for at skære hænderne.
	Start af robotten er sket i nærheden af uforudsete forhin-dringer (nedfaldne grene, glemte gen-stande osv.)	Stop robotten under sikkerhedsmæssigt forsvarlige forhold (se “Standsning af robot-ten i sikkerhedstilstanden”)
		Fjern forhindringer og genstart robotten (se “Manuel igangsætning og standsning af robotten (i lukkede områder)”)
	Fejl på elmotoren	Lad det nærmeste autoriserede tekniske servicecenter reparere eller udskifte motoren.
	Graes for hoejt	Indstil klippehøjden(se "Regulering af klippehøjden")
		Udfør en forklipning af området med en almindelig plæneklipper
Robotten placerer sig ikke korrekt inde i ladebasen	Forkert placering af kantledningen eller af stømforsyningslednin-gen til ladestationen	Kontroller forbindelsen til ladestationen(se “Installation af ladestationen og strømforsynings-transmitterenheden”)
	Nedsynkning af terrænet i nærheden af ladestationen	Placer ladebasen på en plan og stabil over-fl ade (se “Planlægning af installationen”)

Forsigtighed - Advarsel

DA

Uregelmæssighed Årsag Løsninger
Robotten opfører sig unormalt rundt om bedene	Kantledningen er forkert nedlagt	Placer kantledningen korrekt (i retning mod uret) (se “Installation af kantledning”)
Robotten arbejder i de forkerte tidsrum	Uret er indstillet forkert	Genindstil robottens ur (se “Programmeringsfunktioner”)
	Arbejdstid indstillet forkert	Genindstil robottens arbejdstid (se “Programmeringsfunktioner”)
Robotten udfører ikke den hurtige tilbagekørsel	Hurtig tilbagekørsel ikke forberedt korrekt	Kontroller den nøjagtige udlægning af funktionen for hurtig tilbagekørsel (se “For- beredelse til hurtig tilbagekørsel af robotten til ladebasen”)
Arbejdsområdet bli-ver ikke klippet over det hele	Utilstrækkelige arbejdstimer	Forlæng robottens arbejdstid (se “Programmeringsfunktioner”)
	Belægninger og/eller rester på kniven	Stop robotten under sikkerhedsmæssigt forsvarlige forhold (se “Standsning af robot- ten i sikkerhedstilstanden”)[IMAGE]Forsigtighed - AdvarselAnvend beskyttelseshandsker for at undgå risiko for at skære hænderne.Rengør kniven
	Kniven er nedslidt	Udskift kniven med en ny original reservedel (se “Udskiftning af kniv”).
	Arbejdsområdet er for stort i forhold til robottens faktiske kapacitet	Tilpas arbejdsområdet (se “Tekniske data”)
	Batterierne er ved at være brændt ud	Udskift batterierne med originale reservedele (se “Udskiftning af batterier”)
	Batterierne oplades ikke fuldt	Rengør og fjern eventuelle oxideringer fra batteriernes kontaktpunkter (se “Rengøring af robot”, side 31) Genoplad batterierne i mindst 12 timer
Sekundært område ikke fuldstændig klippet	Fejlagtig programmering	Programmer det sekundære område korrekt (se “Programmeringsfunktioner”)
På displayet vises “Intet signal”	Kantledningen er ikke tilsluttet korrekt (kablet er beskadiget, manglende elektrisk forbindelse, osv.)	Kontroller strømforsyningen, forbindelsen til strømforsyning-transmitter-enheden og forbindelsen til ladestationen (se “Installation af ladestation og strømforsynings-transmitter-enhed”)
På displayet vises “Uden for omkreds”	For stor hældning på terræn	Afgræns området med for stor hældning (se “Planlægning af anlæggets installation”)
	Kantledningen er forkert nedlagt	Kontroller at ledningen er installeret korrekt (for stor dybde, for tæt på metalgenstande, afstand mellem ledning til afgrænsning af to elementer på mindre end 70 cm osv.) (se “Planlægning af anlæggets installation”)
	Kantledningen til afmærkning af interne områder (bede, buske osv.) nedlagt i retning med uret	Placer kantledningen korrekt (i retning mod uret) (se “Installation af kantledning”)
	Strømforsyningen bliver for varm	Anvend passende løsninger til at sænke strømforsyningens temperatur (sørg for at ventilere eller ændre installationsområdet osv.) (se “Planlægning af anlæggets installation”)
	Hjulenes transmission fungerer ikke korrekt	Kontroller og fastgør hjulene korrekt, om nødvendigt

På displayet vises “Blackout”	Elektrisk strømforsyning til transmitteren afbrudt	Genstart robotten
	Strømforsyningen bliver for varm	Anvend passende løsninger til at sænke strømforsyningens temperatur (sørg for at ventilere eller ændre installationsområdet osv.) (se “Planlægning af anlæggets installation”)
	Tilstedeværelse af andre installationer i nærheden	Kontakt et autoriseret Teknisk Servicecenter
	Kantledningener oxideret pga. beskadigelse af den beskyttende kappe	Kontakt nærmeste autoriserede tekniske servicecenter for at få kontrolleret kantledningens impedans (Ohm)
På displayet vises “Fejl paa hjul”	Ujævnt terræn eller med genstande, som forhindrer robottens bevægelse	Kontroller at græsplænen, som skal klippes, er ensartet og uden huller, sten og andre forhindringer. I modsat fald bør man udføre de nødvendige forbedringer (se “Forbere-delse og afgrænsning af arbejdsområdet (primært og sekundære)”)
	En eller begge motorer, som trækker hjulene, har en fejl	Lad det nærmeste autoriserede tekniske servicecenter reparere eller udskifte motoren
På displayet vises “Smn.stoed fejl”	Bumpsensorerne er blokerede	Afmonter motorhjelmen og kontroller sensorernes funktion
På displayet vises “Sikkerh. kaross.”	Sensorerne på underdelen foran fungerer ikke	Kontroller at den øverste del af underdelen sidder korrekt. Hvis problemet varer ved, skal man kontakte nærmeste servicecenter

Uregelmæssighed Årsag Løsninger
På displayet vises "Synk. fejl".	Robottens modtager genkender ikke signalet	Sluk og tænd apparatet igen. Kontakt servicecentret, hvis problemet varer ved
På displayet vises "Graes for hoejt" o "Knivfejl"	Kniven er beskadiget	Udskift kniven med en ny (se "Udskiftning af kniv").
	Kniven sidder fast pga. rester (bånd, snor, plasticstykker osv.)	Stop robotten under sikkerhedsmæssigt forsvarlige forhold (se "Standsning af robotten i sikkerhedstilstanden")Forsigtighed - AdvarselAnvend beskyttelseshandsker for at undgå risiko for at skære hænderne.Frigør kniven.
	Start af robotten er sket med forhindringer i nærheden (i mindre end 1 m afstand) eller ved tilstedeværelse af uforudsete forhindringer (nedfaldne grene, glemte genstande osv.)	Stop robotten under sikkerhedsmæssigt forsvarlige forhold (se "Standsning af robot- ten i sikkerhedstilstanden").
		Fjern forhindringer og genstart robotten (se "Manuel igangsætning og standsning af robotten (i lukkede områder)")
	Fejl på elmotoren	Lad det nærmeste autoriserede tekniske servicecenter reparere eller udskifte motoren
	Graes for hoejt	Indstil klippehøjden (se "Regulering af klip- pehøjden") Udfør en forklipning af området med en almindelig plæneklipper
Fjernbetjeningen virker ikke	Fejlagtig programmering	Programmer det sekundære område korrekt (se "Programmeringsfunktioner")
	Lysdioderne på fjernbetjeningen tænder ikke	Tag batteriet ud og udskift det (se "Udskift- ning af batterier til fjernbetjening")
På displayet vises "Watchdog fejl"		Det interne software-sikkerhedssystem er blevet aktiveret	Sluk og tænd robotten. Hvis problemet varer ved skal man kontakte det nærmeste autoriserede servicecenter
På displayet vises "Vaeltet"		Robotten befi nder sig på et plan, som ligger over de tilladte grænser	Udeluk området med hældningen, som ligger over de tilladte grænser, ved at afgrænse det
		Robotten befi nder sig på et plan, som ligger under de tilladte grænser	Kontroller at ladestationen er placeret på en plan overfl ade. Sluk og tænd igen for robotten i ladestationen og prøv igen. Hvis problemet varer ved, skal man kontakte det nærmeste autoriserede servicecenter
	Lysdioden (C) tændes ikke	Forsyningsspænding mangler	Kontroller den korrekte tilslutning til strømforsyningens stik
		Sikring sprunget	Få det nærmeste autorisere-de Tekniske Servicecenter til at udskifte sikringen
	Lysdioden (C) på transmitteren er tændt	Kantledningen er ødelagt	Stop robotten under sikkerhedsmæssigt forsvarlige forhold (se “Standsning af robotten i sikkerhedstilstanden”). Tag stikket ud af strømforsyningen. Udfør en samling på kantledningen

UDSKIFTNING AF KOMPONENTER

ANBEFALINGER VED UDSKIFTNING AF RESERVEDELE

Vigtigt

Udfør udskiftninger og reparationer i henhold til fabrikantens anvisninger eller henvend dig til et servicecenter, hvis disse indgreb ikke er beskrevet i manualen Udfør udskiftninger og reparationer i henhold til fabrikantens anvisninger eller henvend dig til et servicecenter, hvis disse indgreb ikke er beskrevet i manualen.

UDSKIFTNING AF BATTERIERNE

Vigtigt

Udskift batterierne på et autoriseret servicecenter.

UDSKIFTNING AF KNIV

1. Stop robotten under sikkerhedsmæssigt forsvarlige forhold (se "Standsning af robotten i sikkerhedstilstanden").

Vigtigt

Anvend beskyttelseshandsker for at undgå risiko for at skære hænderne.

1. Vend robotten på hovedet og understøt den, så motorhjelmen ikke ridses eller ødelægges.
2. Løsn skruerne (B) for at afmontere kniven (A).
3. Påsæt en ny kniv og fastgør skruerne.
4. Vend robotten om til køreposition.

DA

Forsigtighed - Advarsel

Efterlad ikke forurenende materiale i omgivelserne. Sørg for at bortskaffe materiale i henhold til den gældende lovgivning på området.

DA
