BRUGSANVISNING WDE 1250-01 GRAM

• Læs hele vejledningen omhyggeligt, før du tager vaskemaskinen i brug
• Gør dig fortrolig med din nye vaskemaskine og de forskellige betjeningsfunktioner i den rækkefølge, som fremgår af betjeningsvejledningen.
• Alle vaskemaskiner inspiceres og testes grundigt, inden de emballeres og forlader fabrikken. Der kan derfor være fugt eller en smule vand i maskinen. Vores test, som udføres ved uafhængige inspektionsstande, kontr sikkerhedsfunktioner og funktionaliteten for hvert produkt.
• Vær opmærksom på alle oplysninger og forklaringer vedrørende korrekt betje ning og behandling. Derved opnår du, at din vaskemaskine altid er klar til brug, og at den holder længe.
• Vær især opmærksom på alle oplysninger, som vedrører sikkerheden. De skal være med til at forbygge ulykker og skader på vaskemaskinen.
• Husk at gemme betjeningsvejledningen, der kan også blive brug for den på et andet tidspunkt.

INDHOLDSFORTEGNELSE

Generelle oplysninger....4

Sikkerhedsinstruktioner....5

Installation....6

Fejlsøgning....8

Symboler på va ske anvi snin ger....10

Vaskemaskinen er konstrueret til brug i husholdningen og må kun bruges til vask af tekstiler, der kan tåle maskinvask.

Inden maskinen sluttes til lysnettet, skal al emballagen fjernes, og maskinen skal stå i vater. Producenten forbeholder sig retten til at indføre ændringer, som ikke påvirker maskinens ydelse.

Temperaturer under 0°C kan beskadige vaskemaskinen!

Børn og personer, der ikke har læst betjeningsvejledningen, må ikke betjene ma- skinen.

Brug

Brug først maskinen, når du har læst og forstået indholdet i denne betjeningsvejledning.

Brug aldrig maskinen udendørs eller i rum, som udsættes for temperaturer under fry se punk tet.

Overensstemmelsescertifikat

Overensstemmelse med følgende direktiver: 73/23/EEC, 89/336/EEC, 92/75/EEC Producenten erklærer hermed, at dette produkt er i overensstemmelse med de krav om ge ne rel sikkerhed samt hygiejnemæssig og miljømæssig beskyttelse, som er fastsat i ovenstående EU-direktiver, og at de specifikke dokumenter, som findes for det pågældende produkt, navn lig den EU-overensstemmelseserklæring, som producenten har afgivet, kan ses hos de kom pe tente myndigheder og rekvireres via producenten.

SIKKERHEDSINSTRUKTIONER

Forbrændinger	Vinduet og lågen i din vaskemaskine bliver varm, når maskinen er i drift. Børn må ikke opholde sig i nærheden af maskinen.Brug kun vaskemidler og blegemidler, som er beregnet til maskinvask.
Vaskemidler	Brug ikke vaskemidler, som indeholder opløsningsmidler, da de kan beskadige dele af maskinen eller afgive giftige gasser og forårsage antændelse og eksplosionsfare.
Ilægning af vasketøj	Der må ikke lægges fremmede genstande i maskinen. Tøm alle lommer, knap knapper og luk lynlåse. Læg små, løse beklæd nings gen stande i en vaskepose eller et pudebetræk, da de kan gå i stykker og beskadige tromlen og den indvendige beholder. Maskinen må ikke overfyldes.
Transport	Inden du påbegynder transport, skal stikket tages ud af kontakten. Vaskemaskinen skal være låst under transport. Lås både den øver ste og nederste lås. Se afsnittet Installation.
Dataplade	Der sidder en dataplade med alle vigtige tekniske data for oven på bagpladen.

Stabilitetskontrol

Når vaskemaskinen er installeret og står i vater, skal det kontrolleres, at alle fire fødder står fast på gulvet ved at trykke ned i hvert hjørne og checke, at maskinen stadig står fast. Korrekt placering og nivellering sikrer, at maskinen kan fungere stabilt i lang tid.

Advarsel! Ved forkert nivellering og manglende stabilitet kan maskinen flytte sig under drift.

Når maskinen tages ud af drift

Af sikkerhedsmæssige årsager skal en udtjent vaskemaskine tages ud af drift. Det gøres ved at trække stikket ud og skære kablet af. Maskinen bortskaffes i henhold til den gældende lokale lovgivning.

Miljøbeskyttelse

Tænk på, at emballage, brugte el appa ra ter, reservedele osv. er gen anven de lige materialer. Sørg for, at materialerne altid bortskaffes ifølge forskrifterne med gen an ven delse for øje.

Når dette produkt er udtjent, må det ikke bort skaffes via normalt hus- hold nings affald, men skal afleveres til en indsamlingsplads for gen- brug af elektriske og elek tro ni ske pro duk ter. Sym bo let på produktet, brugervejledningen eller emballagen henviser til det. Materialerne er genanvendelige ifølge de res mærkning. Ved genbrug, gen an ven delse af stoffer eller andre former for gen an ven delse af ud tjente produkter bidrager du væsentligt til at beskytte miljøet. Oplysninger ( bortskaffelsespladser for udtjente elektroniske og elektriske pro duk ter kan fås ved henvendelse til kommunen.

INSTALLATION

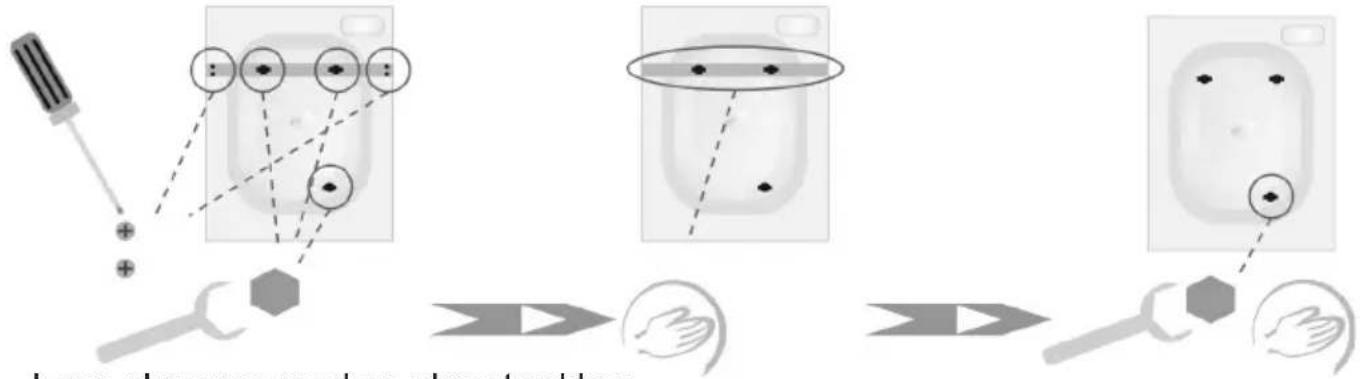

I. Fjern al emballage (bør gemmes til fremtidig brug)

• Løsn skruerne med en skruetrækker.
• Løsn de bolte, der holder beskyttelsen på plads.
• Fjern transportbeskyttelsen sammen med kraver og bolte.
• Løsn bolten.
• Fjern kraven og bolten.

- Sæt stoppere i hullerne.

Inden maskinen startes, skal det kon- trolle res, at låseanordningerne er fjernet!

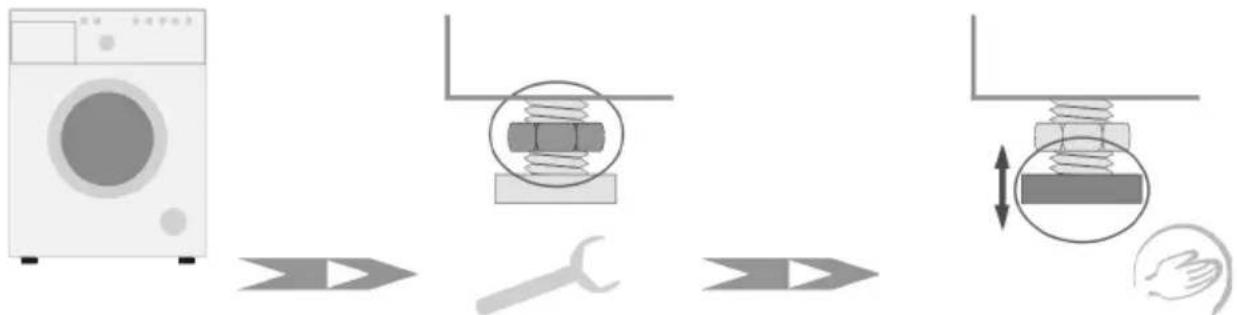

II. Placering og nivellering

Maskinen må ikke stilles på et gu lvtæp pe!

• Placér vaskemaskinen på et fast og jævnt gulv.
• Løsn läsemøtrikkerne.
• Justér fødderne, så maskinen står i vater.

Indløbsslange med tætninger. Vandtryk min. 1 bar, maks. 8 bar. Maskinen må kun forsynes med koldt vand!

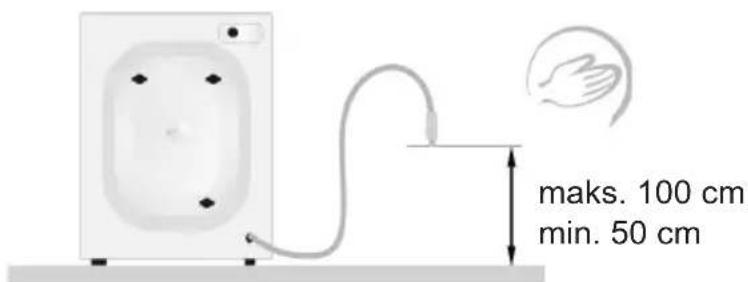

IV. Vandudløb

Afløbsslangen skal fastgøres, så den ikke flytter sig under drift!

Afløbsslangen må ikke monteres, så den stikker ned i vandrøret!

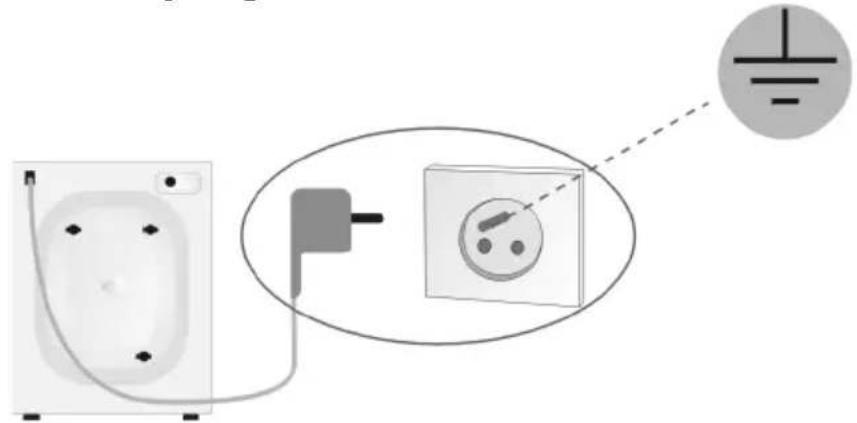

V. Strømforsyning

Forbindelsen skal oprettes via et korrekt installeret, jordet og iso le ret stik!

• Der må ikke bruges forlængerledninger!
• Hvis strømkablet er defekt, skal det udskiftes af en auto ri se ret re pa ra tør.
• Strømkabel type H 0 5 V V – F 3G 1,0.

FEJLS∅GNING

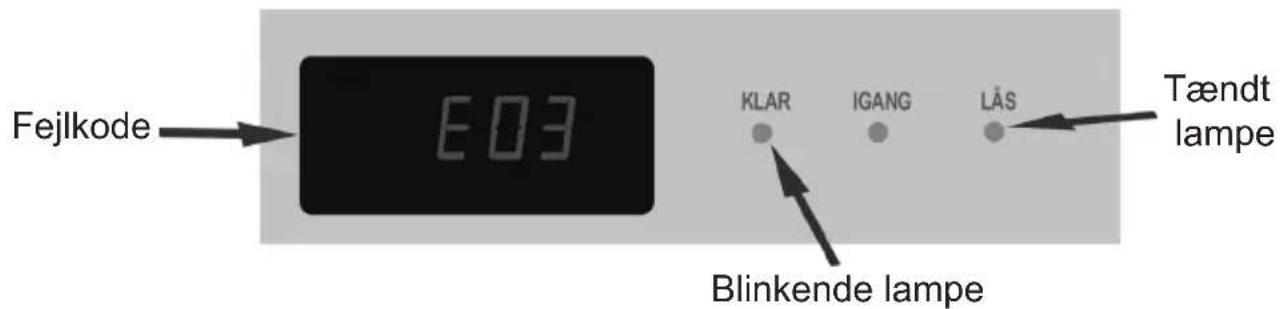

Nogle fejl signaleres af en E 01 – E 99-fejlkode, en blinkende KLAR-lampe og en tændt LÅS-lampe.

Fejl som brugeren kan afhjælpe.

I. Maskinen vil ikke starte

Displayet lyser ikke

- Ingen strøm

II. Maskinen vil ikke starte

8601

- Lågen er ikke lukket!

III. Lavt tryk

8602

IV. Pumpefilteret er tilstoppet

8603

V. Vaskemaskinen er overbelastet

8604

• Sæt stikket korrekt i kontakten.
• Kon trollér sikringen.

- Luk lågen.

• Kontrollér trykket i vand for sy nin gen.
• Kontroller filteret i tilførselsslangen.
• Skru helt op for hanen.

- Rens filteret.

• Rens pumpefilteret.
• Re ducér be last nin gen.

VI. Ingen vand i vaskemaskinen

• Skru helt op for hanen.
• Rengør filteret i vandtilførselsslangen.

VII. Vask afbrudt

• Rengør pumpefilteret
• Rengør afløbsslan gen.

- Vandet pumpes ikke ud

VIII. Vask er afbrudt. Maskinen har opdaget overskydende skum og vaskeprogrammet er afsluttet uden centrifugering

- Indstil på vaskeprogram "U PUMPNING" for at fjerne resten af skummet fra vasketøjet.

IX. Vand under vaskemaskinen

• Stram pumpefilteret.
• Kon trol ler afløbsslan gen og fastgør den om nødven digt.

X. Vaskemaskinen bevæger sig

- Rens pumpefilteret (se afsnit om vedligeholdelse).

XII. Skumdannelse

• Kontrollér vandets hårdhed, og justér doseringen af vaskemiddel.
• Kontrollér vandets hårdhed.

XIII. Dårligt skyl

• Justér doseringen af vaskemiddel ef ter graden af tilsmudsning og van-dets hårdhed (se anbefalingerne på vaskemiddelpakken).
• Vælg det ønskede program.

XIV. Dårligt skylleresultat

- Justér doseringen af vaskemiddel ef te graden af tilsmudsning og vandets hård hed (se desuden anbefalingerne på vaskemidlets emballage).

- Rengør filteret.

Maskinen husker den senest opståede fejl. Fejlkoden slettes ved at trykke på STARTknappen i ca. 3 sek. (se Annullering af et program).

Hvis der opstår en fejl, låser maskinen lågen. Lågen åbnes ved at følge visningerne nedenfor:

• Annuller fejlkoden og vent til symbolet r--holder op med at blinke, eller
• sluk for maskinen ved at stille knappen i positionen ① og vent i ca. 2 minutter.

Advarsel! Annullering fjerner kun fejlkoden, ikke årsagen.

Hvis displayet viser en fejlmeddelelse højere end E 06, eller hvis ovens handlinger ikke lykkedes, skal du:

• skrive fejlkoden ned
• slukke for maskinen
• trække stikket ud
• kontakt Gram service

SYMBOLER PÅ VASKEANVISNINGER

I. Vask

Kogevask, 95°C Normal vask, 60°C Normal vask, 40°C Må ikke ma- ski nva skes

Skånevask

II. Rensning

Alle Alle med opløsningsmidler undtagelse af TRI

Håndvask

Kun renset ben zin

Må ikke renses

III. Tørretumbling

Normal

Lav

IV. Strygning

110^ C

150^ C

Må ikke stryges

Vælg et program under hensyntagen til vaskeanvisningen.

VEDLIGEHOLDELSE OG RENG∅RING

Brug aldrig opløsningsmidler eller skarpe, slibende rengøringsmidler (f.eks. sku-repulver) til at rengøre maskinens overflade og plastdele! Maskinen skal vas kes med et skånsomt flydende rengøringsmiddel.

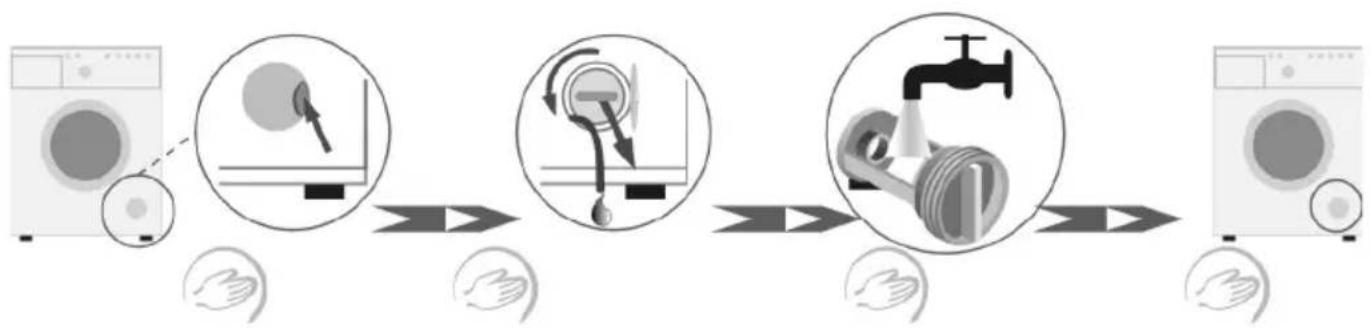

I. Pumpefilter

Filteret rengøres med jævne mellemrum efter ca. 20 va ske. Hvis man glemmer at rengøre filteret, kan der op stå pro ble mer med at lukke vand ud af maskinen!

- Åbn lågen

- -Mangérfüteseigered i

• Tag proppen ud af udløseren
• Luk overskydende vand ud i en bakke
• Løsn filteret
• Fjern filteret

- Vask filteret under rin dende vand

omvendt rækkefølge.

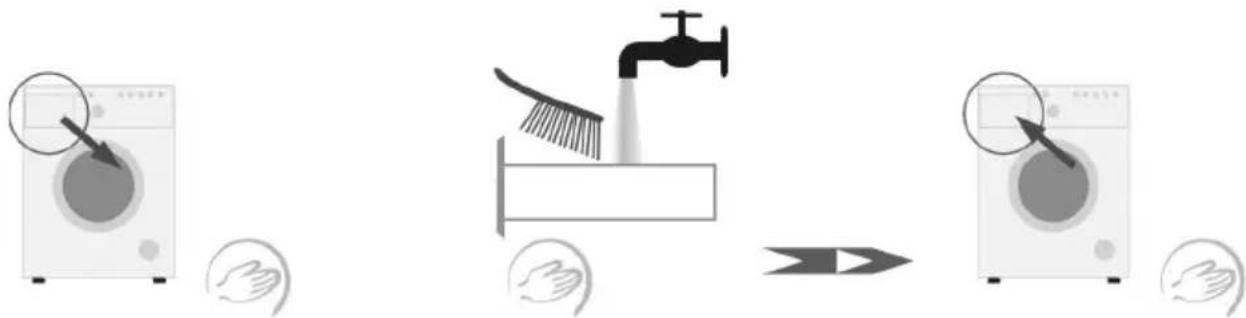

II. Vaskemiddelskuffe

• Træk skuffen ud (på grund af stopperen er det nødvendigt at rykke til)
• Vask skuffen under rindende vand (brug evt. en børste)
• Sæt skuffen i

PRAKTISKE INFORMATIONER

I. Annullering og ændring af et program

Hvis du vil stoppe et program, skal du tr START/RESET knappen, indtil lampen KLAR lyser. Hvis du ved en fejltagelse har valgt et forkert vaske- program, kan du ændre programmet. Du skal først stoppe det igang væ rende program ved at trykke på START/ RESET-knappen (se oven for) og derefter vælge et andet program. Hvis programvælgerknappen står under vaskepro cessen i en position, som ikke er det pro gram, der kører, vises i displayet en information om det igang- væ rende program (fx. P07 - som står for programmet SKYLLEMIDDEL, se den vedlagte "Programtabel, tillægsfunktioner"), indtil brugeren stiller knappen i den korrekte position. Hvis du ændrer på programvæl- gerens position uden først at annullere pro grammet, vil det igangværende program ikke æn dres.

II. Lågens lås

Maskinen er udstyret med en lås, som hindre å gen kan åbnes, mens maskinen er i drift. Låsen er aktiveret när: lampen LÅGENS LÅS lyser. Nogle gange lyser lampen LÅGENS LÅS og symbolet blinker -0 samtidig i displayet.

For at åbne lågen skal du:

• Vente ca. 2 minutter, til symbolet --0 holder op med at blinke, eller
• Slukke for maskinen ved at stille knappen i po si tionen ① og vente i ca. 2 minutter.

Advarsel! Hvis programmet er stoppet under vask, og tem pe ra tu ren inde i tromlen er høj, kan døren for blive låst, indtil vandtemperaturen fal der til under 60 °C.

III. Strømsvigt

(programhukommelse)

Hvis du trækker stikket ud af kontakten, ell opstår strømsvigt, annulleres det igang væ rende program ikke. Maskinen husker det, og fortsæt når strømmen kommer igen.

IV. Maskinens kontrolelementer, displayoplysninger

Den omtrentlige tid til vaskeprocessens af slut ning, eller

• Indstillingstid for den tidsforsinkede vask, eller
• Centrifugeringsrotation
• Visning af et nøgle-symbol --0 betyder,

at lågens lås er aktiveret.

Den omtrentlige tid til vaskeprocessens afslutning

Den i displayet viste tid er kun en prognose og den kan afvige fra vaskeprocessens faktiske tid, alt efter vandets temperatur og trykbelastning, fyldning, mængde af do se rede va ske mid ler, etc. Tiden aktualiseres auto ma tisk under vask, den kan godt stoppe foreløbigt eller springe over.

Justering af centrifugeringsrotation

Indstillingerne ændres cyklisk ved at trykke på knappen CENTRIFUGERINGS-ROTATION. Rotationen kan indstilles på følgende måder:

- For programmer BOMULD; CENTRIFUGERING, SKYLLEMIDDEL, fuld centrifugering – den maksimale rotation afhænger af va ske ma ski nens type:

1200, 1000, 800, 700, 600, 500, 400, 100, --- t=3

- For programmer ULD, SKÅNEVASK:

mild centrifugering;

600, 500, 400, 100, --- t=3

- For programmer BLANDET, SYNTETISK, kort centrifugering;

600, 500, 400, 100, --- t=3

- For programmet FINVASK

Kun STOP MED VAND

Det viste tegn t=3 betyder STOP MED VAND

ADVARSEL! Ved sarte tekstiler bør man vælge lavere rotationer.

Det anbefales, at silke, uld og andre meget sarte tekstiler vas funktionen STOP MED VAND.

Når du har valgt funktionen STOP MED VAND eller efter afslutning af nogle va ske pro grammer er der vand fra den sid ste skyl ning tilbage i trom len.

For at tage vasketøjet ud af ma ski nen skal du:

• starte programmet UD PUMP NING, eller
• starte programmet CEN TRI FU GE RING.

Advarsel! Det er nødvendigt at starte et af de ovennævnte pro grammer, ellers svømmer vandet ud ved åbning af maskinens låge.

VASKETEMPERATURER og CENTRIFUGERINGSROTATIONER der er til gæn ge lige for de forskellige programmer, er angivet i de "Programtabel..."

Specialfunktioner

Når lampen ud for specialfunktionen lyser, betyder det, at funk tio nen er aktiveret.

Ekstra skylning

Lægger en ekstra skylning til det valgte vaskeprogram. Denne fun meget nyttig, når vandet er hårdt. Skylleresultatet forbedres, men samtidig øges vandforbruget.

Strygelet

Efter den sidste centrifugering roterer tromlen i et antal minutter, som gør, at tøjet bliver mindre krøllet.

Energispare

Vaskeprogrammet afkortes med ca. 30 % og reducerer det samlede a skylninger med én. Denne funktion er velegnet til let snavset tøj, da mængden af vaskemiddel reduceres, og programmet sparer energi og vand. Eksempel på vasketid med funk tio nen Energispare:

Denne funktion muliggør en programmering af vaskemaskinen så le des, at vaskeprogrammet starter automatisk på et senere brugerdefineret tids punkt (fra 1 til maks. 24 timer).

Inden for en tid fra 1 time til 3 timer kan forsinkelsen angives i intervaller på 30 mi nutter. Inden for 3-24 timer kan forsinkelsen angives i intervaller på 1 time.

Hvis du ønsker at aktivere funktionen "tidsforsinket vask", skal du igen trykke på knappen START/RESET, mens symbolet 0:00 blin ker i displayet, til der i stedet for de blinkende nuller vises standardværdien 00:30, som angiver for sin kelse. Hver tryk på knappen gør, at forsinkelsen forlænges med en time.

Når du er kommet til for sin kel sen 24 H, kan du ved det næste tryk på knappen indstille forsinkelsen inden for 1:00 (1 time) til 3:00 (3 timer) i in ter valler på 30 minutter. Efter 5 sekunder fra det sidste tryk på knappen begynder va ske ma ski nen at tælle forsinkelsestiden ned.

Under indstilling af forsinkelsen og nedtælling af tiden lyser lam pen IGANG.

Advarsel! Hvis der under nedtællingen af forsinkelsen sker en strøm af bry delse, annulleres forsinkelsestiden og vaskemaskinen vil ikke starte auto ma tisk igen. Den skal startes manuelt eller forsinkelsestiden skal indstilles igen.

VI. Fyldning

Tromlens maks. kapacitet:

- 5,5 kg ved vaskemaskiner type WDE 1250-01

Fyld tøjet i tromlen som angivet nedenfor:

• bomuld – maksimalt fyldt tromle (tøjet må ikke presses ind i tromlen, da dette kan reducere vaskeeffekten!)
• syntetisk – maksimalt 1/2 fyldt tromle
• uld, silke, finvask – maksimalt 1/3 fyldt tromle

Advarsel! Vaskemaskinen må ikke overfyldes! Ved overfyldning er der risiko for, at tøjet beskadiges!

VII. Kontrol af jævn fyldning

Den elektroniske kontrolenhed omfatter et kontrolsyst for jäevn fyldning.

Inden centrifugering tjekker kontrolsystemet tøjets fordeling i trom len.

Hvis systemet mærker, at tromlen er fyldt alt for ujævnt, vil det et par gange forsøge at flytte på tøjet i vaskemaskinen.

Nogle gange lykkes det ikke i flere forsøg at få tøjet jævnt fordelt i maskinen (ved frotteslåbrokker, som vaskes sammen med an dre typer tøj, et sammenrullet lagen, som er rullet rundt om andre genstande).

• acceptere ujævn fordeling af vasketøjet, men reducere rotationshastigheden,
• konstatere, at vasketøjet er fordelt alt for ujævnt og ikke tillade nogen cen tri fu ge ring.

I begge tilfælde skal man efter afsluttet vask åbne maskinelågen, fordele vasketøjet manuelt i tromlen, lukke lågen og igen vælge programmet centrifugering.

VIII. Vaske- og skyllemiddel

Vaskemiddel

• Følg producentens anbefalinger.
Vaskemidlet påfyldes i rummet med symbolet
- Vaskemidlet til forvask påfyldes i rummet me symbolet I

Skyllemiddel:

• Følg producentens anbefalinger.
- Skyllemidlet hældes i det midterste rum med symbolet
- Fyld højst op til MAX-mærket på rummet. Skylle-midlet lukkes ind i ma ski nen un der sidste skyl.

Stivelse

Følg producentens anbefalinger.
Stivelse anvendes ved brug af SKYLLEMIDDELPROGRAMMET.
Stivelsen hældes i det midterste rum med symbolet

Flydende vaskemidler

• Sæt skillevæggen i hovedvaskrummet med symbolet Ⅱ
• Påfyld en dosis flydende vaskemiddel som anbefalet af pro du cen ten. Va ske mid let kan også hældes direkte i trom len.

IX. Sarte tekstiler Program

Vælg et egnet vaskeprogram (syntetisk, uld, finvask).

Fyldning

Se punkt VI „Fyldning“

X. Dosering ➞ En for lille dosis vaskemiddel kan forårsage:

Gråt vasketøj

Olieperler, kalkaflejringer

Overdosering af vaskemiddel kan forårsage:

Vask let snavset tøj ved lave temperaturer.

Brug opfriskningsprogrammet hurtigvask, aktiver „Ene gispare“ sammen med det valgte program.

Vand

Vask let snavset tøj med hurtigvask aktiver „Energispare” med det valgte program.

Ved brug af optimale doser vaskemiddel er der ikke behov for eks tra skyl.

XII. Vandets hårdhed

Hårdt vand giver kalkaflejringer.

Du kan få oplysninger om vandets hårdhed hos dit vandværk.

Brug af afkalkningsmiddel vil forlænge vaskemaskinens levetid.

XIII. Grad af til smuds ning

Vanskelige pletter

Inden vask behandles pletterne med pletfjerningsmidd ifølge pro du cen tens vejledning.

Meget snavset tøj.

• Type WDE 1250-01/ WDE 1250-02
• Mærkespænding 230 V \~50 Hz
• Mærkestrøm 2300 W
• Overstrømsbeskyttelse 10 A
• Maksimal fyldning maks. 5,5 kg
• Vandtryk min. 1,0 bar, maks. 8,0 bar

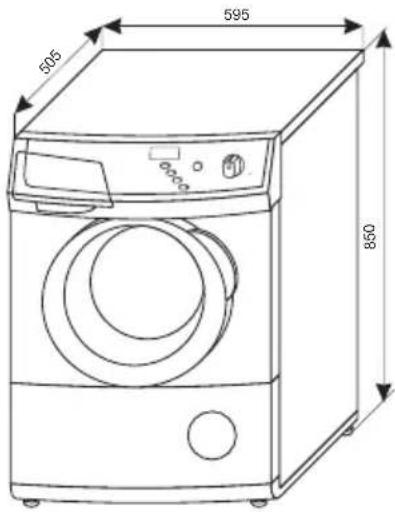

• Mål iht. tegning
• Vægt 75 kg
• I ove rens stem mel se med EU-regler EN-60456-standard
