BRUGSANVISNING ME 611 L CATA

MANUAL DO USUÁRIO

FORNO ME 607 L / 611 L

ME 607 / 611 I

Estimado cliente:

Temos a certeza de que a aquisição de nosso forno satisfará plenamente as suas necessidades.

Projetado com grande atenção e construído com os melhores materiais, foi verificado e aprovado, de maneira a lhe proporcionar imensa satisfação para o cozimento perfeito.

Para isso solicitamos que leia atentamente as instruções do manual, com as quais obterá um ótimo resultado.

IMPORTANTE

Para a obtenção da nossa garantia, será imprescindível apresentar a Nota Fiscal de Compra com o certificado de garantia que se encontra no final deste manual.

Sem este requisito, a garantia não terá validade.

A etiqueta de identificação com as informações do código, modelo e fabricante será utilizado pelo Serviço Autorizado CATA caso seu forno necessite de reparo. NÃO REMOVA ESTA ETIQUETA.

Este produto foi desenvolvido para uma utilização de tipo doméstica. O fabricante declina todas as responsabilidades no caso de eventuais danos a coisas ou pessoas derivados de uma instalação incorreta ou de uso impróprio, errôneo.

INSTRUÇÕES DE USO

Este manual deve ser mantido para sua consulta futura e uso por parte de uma pessoa que não esteja familiarizada com o produto. Antes de usar o forno limpar o interior com água e sabão neutro. Uma vez finalizada a limpeza, por o forno a temperatura máxima por 20 minutos aproximadamente para eliminar todos os resíduos de fabricação que poderiam causar cheiros desagradáveis durante o cozimento.

ATENÇÃO: Pode ocorrer que nesta primeira cocção saia um pouco de fumaça ou cheiro desagradável. Uma vez feita esta primeira operação o forno estará pronto para ser usado.

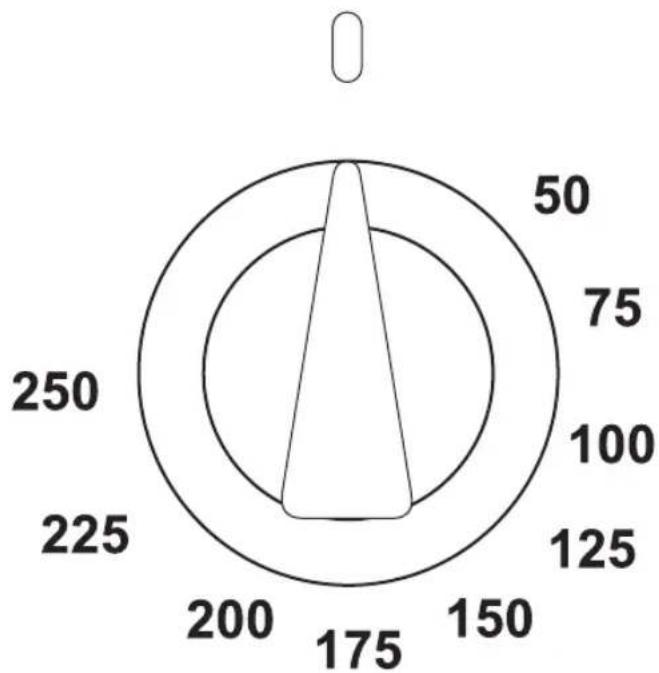

TERMOSTATO

O forno está controlado termostaticamente de 50°C a 250°C, dependendo da temperatura selecionada.

CONTROLE MULTIFUNCIONAL

O modo de cozimento desejado deve ser selecionado usando-se o botão de controle multifuncional. As funções que podem ser selecionadas são as seguintes:

ITEM	MODELO	MODO	FUNÇÃO
	607 / 611	Desligado	Neste modo o forno encontra-se desligado
	607	Luz Interior	Luz interior acionada
	611	Descongelamento	Descongelamento homogênea em curtos tempo, mediante a aplicação de ar a temperatura ambiente.
	607 / 611	Aquecimento Superior	Resistência superior acionada. Os alimentos recebem o calor pela parte superior. Serve para aquecer alimentos já cozidos, ou para descongelar pães, pizzas ou massas em geral
	607 / 611	Tradicional	Resistência superior e inferior ligadas ao mesmo tempo. Indicado para cozimento tradicional
	611	Turbo Circular	Resistência circular e turbo circulador. O ar quente se distribui uniformemente no interior do forno. Ideal para cozinhar ao mesmo tempo dois tipos de alimentos diferentes.
	607	Tradicional Ventilada	Resistência superior, inferior e turbo circulador. Os alimentos recebem o calor tradicional, sendo uniformemente distribuido
	607 / 611	Grill Total Ventilado	Função gril mais ventoinha. Substitui o gril rotativo.
	611	Aquecimento Inferior Ventilado	Resistência inferior e ventoinha ligadas. O calor se reparte uniformemente, assando sem dourar.
	611	Grill Total	Resistência superior e grill acionada. Serve para dourar ou gratinar.

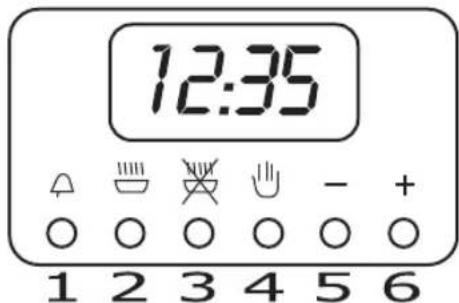

CONTROLE DIGITAL - MODELO 611 L

O timer é dispositivo imprescindível para os cozimentos. Com ele pode-se determinar com precisão o término dos cozimentos. As funções do timer são as seguintes:

ITEM	FUNÇÃO
1	Alarme de aviso / Tempo regressivo
2	Cozimento com função automática (tempo inicial)
3	Final do tempo de cozimento
4	Funcionamento manual
5	Diminui tempo
6	Aumenta tempo

ACERTO DAS HORAS

Logo após o forno ter sido ligado na rede de energia elétrica aparecerão 3 dígitos piscando intermitentes no painel. Para inserir a hora correta siga as instruções abaixo:

• Pressionar o botão 4 por 3 segundos.
• Pressionar os botões 5 ou 6 para acerto das horas.
• Após 3 segundos da hora ter sido acertada o relógio entrará em funcionamento.

Obs: O aparelho está programado com indicação de 24 horas.

INSTRUÇÕES PARA USO DO TIMER

• Pressionar e soltar o botão 2 para inserir o início.
• Pressionar os botões 5 e 6 para mudar o horário de início do cozimento (daqui a quanto tempo deseja-se que inicie o cozimento).
• Pressionar e soltar o botão 3 para inserir a hora do final de cozimento.
• Pressionar os botões 5 e 6 para alterar o término do horário de cozimento.

Observações

— Após ter-se inserido o tempo de cozimento colocar o termostato e o controle multifuncional na posição desejada.

Exemplo de acerto do timer:

Queremos realizar um cozimento que dure 45 minutos e que o mesmo termine as 14:00 h. Vamos supor que o horário atual são 13:00 h.

— Inicio do cozimento 13:15 h.
— Pressionamos o botão 2 e fixamos 0.15 no marcador.
— Pressionamos o botão 3 e fixamos no marcador 14:00 h.
— Após estes procedimentos o forno entrará em funcionamento e se desliga automaticamente.

— Caso se deseje cozinhar sem timer, pressionar o botão 4. Com este procedimento todas as funções do timer serão nulas, porem, as funções do termostato e do controle multifuncional permanecerão em funcionamento, neste procedimento, o que muda é o início e termino de cozimento, que será comandada manualmente.

USO DA CONTAGEM REGRESSIVA

Consiste apenas em um cronômetro de contagem regressiva, que pode ser registrado até 23:59 h.

• Apertar a tecla 1.
• Inserir o tempo desejado através das teclas 5 e 6.
• Após alguns segundos o relógio volta a aparecer, porem a contagem regressiva está em andamento e aparecerá no visor o símbolo. Quando o tempo terminar um sinal sonoro será emitido.

ATENÇÃO - O alarme de aviso não controla nenhuma função do forno.

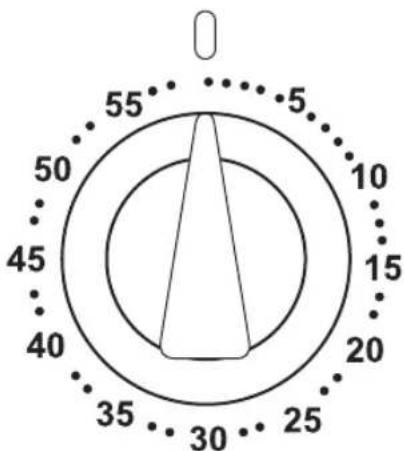

TIMER MECÂNICO – MODELO 607 L

• Tempo de acionamento, de 1 a 60 min.
• Girar o botão de acionamento até 55 min.
• Retornar o botão até o tempo desejado.
• Ao término do tempo desejado é emitido um sinal sonoro.

ATENÇÃO: O timer não desliga o forno.

LIMPEZA INTERNA E EXTERNA

A limpeza tanto interna como externa deverá ser feita apenas com água e sabão neutro, “JAMAIS USAR ADITIVOS QUE CONTENHAM ÁCIDO OU SAPÓLEOS”.

SUBSTITUIÇÃO DA LÂMPADA

Para substituir a lâmpada deve-se seguir as instruções abaixo. O alojamento da lâmpada encontra-se no compartimento interno superior do lado esquerdo.

• Certifique-se que o forno está desligado.
• Retire a tampa de vidro virando no sentido anti-horário.
• Retire a lâmpada virando no sentido anti-horário.
• Coloque uma nova lâmpada girando no sentido horário.
• Coloque novamente a tampa de vidro girando no sentido horário.

INSTRUÇÕES PARA INSTALAÇÃO

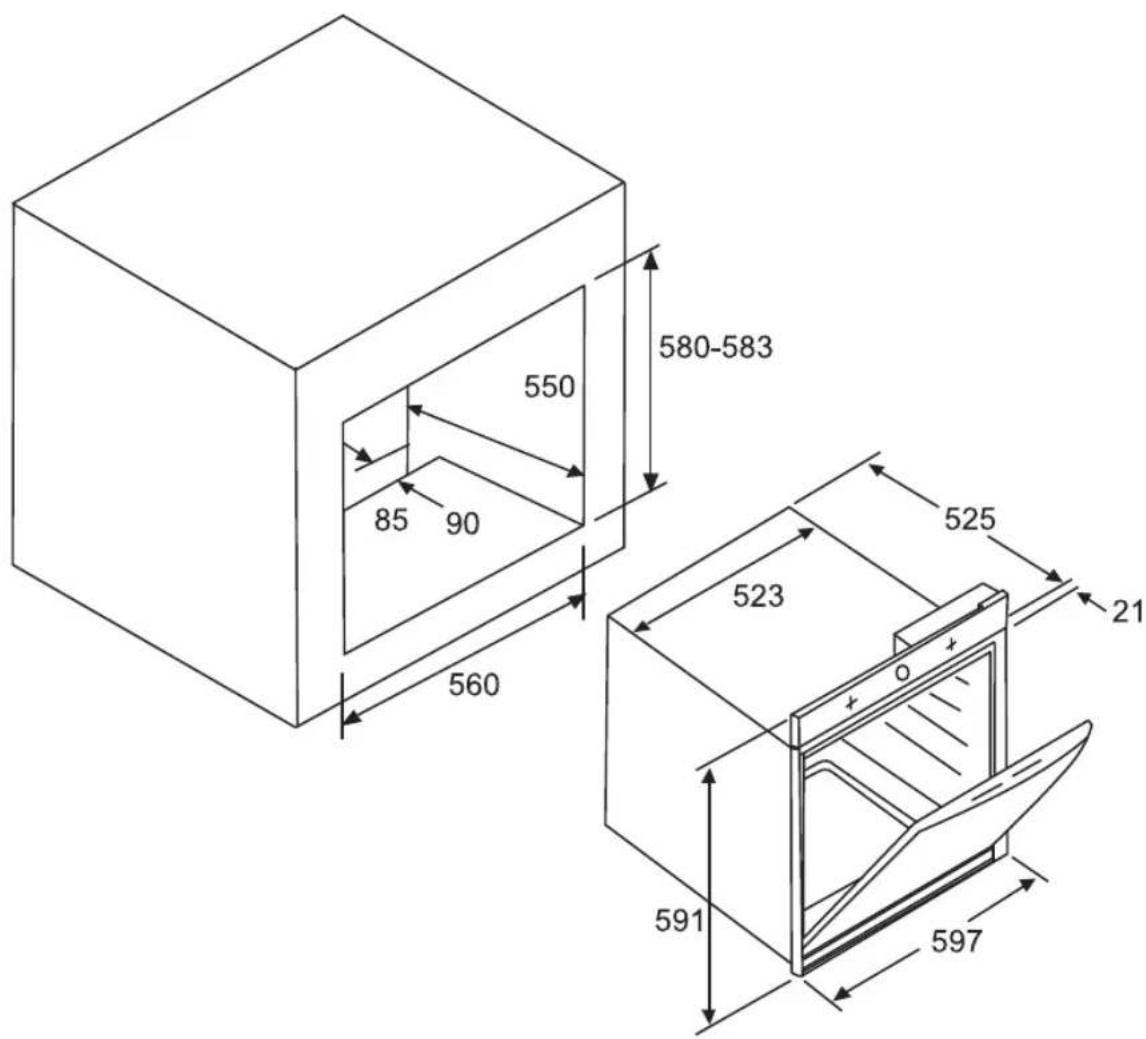

INSTALAÇÃO NO MÓVEL

O forno pode ser instalado em qualquer tipo de móvel, desde que sejam seguidas as medidas conforme desenho abaixo:

INSTALAÇÃO REDE ELÉTRICA

Antes de efetuar a conexão elétrica, será preciso assegurar que:

• A tensão (220 V) indicada no aparelho corresponde à tensão do local de instalação (220 V).
• A instalação esteja munida de uma conexão terra eficaz, segundo as normas e disposições das leis em vigor. A conexão à terra é obrigatória nos termos da lei.
• A tomada (modelo 2P+T) e o disjuntor (15 A) deverão ser posicionado para uma fácil manipulação do aparelho instalado.
• Não utilizar extensões ou beijamins, evitando o mau contato, aquecimento, curto circuito, derretimentos, etc.

"NUNCA CORTAR OU SUBSTITUIR O CABO OU PLUG ELES FAZEM PARTE DE SUA SEGURANÇA"

CARACTERÍSTICAS TÉCNICAS

Controle Funcional: ME 607 I – Mecânico de 6 posições

ME 611 I – Mecânico de 8 posições

Termostato: Mecânico de 50 a 250 C

Capacidade: 59 Lt

Dimensões: 547 x 597 x 591 mm

Lâmpada: 25W, 220 V -300 °C, soquete L-14

Potência: 2,4 KW

Consumo: 0,99 KW/h

Tensão: 220 V \~ 60 Hz

CERTIFICADO DE GARANTIA

A CATA garante a conformidade deste produto pelo período de vigência de 02 anos (vinte e quatro meses), contados a partir da emissão da Nota Fiscal. Estes 24 meses são assim divididos:

— 3 primeiros meses = garantia legal.
— 21 meses seguintes = garantia especial complementar, concedida pela CATA, desde que o produto seja instalado por técnicos credenciados.

CONDIÇÕES DESTA GARANTIA

• Qualquer defeito que for constatado entrar em contato com nossa Central de Atendimento.
• Esta garantia cobre substituições de peças que forem constatadas como defeitos de fabricação, além da mão de obra utilizada no respectivo reparo.

A GARANTIA PERDERÁ VALIDADE QUANDO:

• O forno for utilizado em desacordo com o manual de instrução.
• O produto for ligado em tensão diferente a qual foi destinado.
• O defeito for causado por acidente ou má utilização pelo consumidor.
• Produto ou peças danificadas devido acidentes de transporte ou manuseio.
• O produto for utilizado para fins diferentes do uso doméstico.

SERVIÇO DE ATENDIMENTO CATA (SAC)

(11) 2808-5481 - GRANDE SÃO PAULO

0800.772.7851 - OUTRAS LOCALIDADES
