BRUGSANVISNING QW1500H HUSQVARNA

Husqvarna

BRUKSANVISNING

S

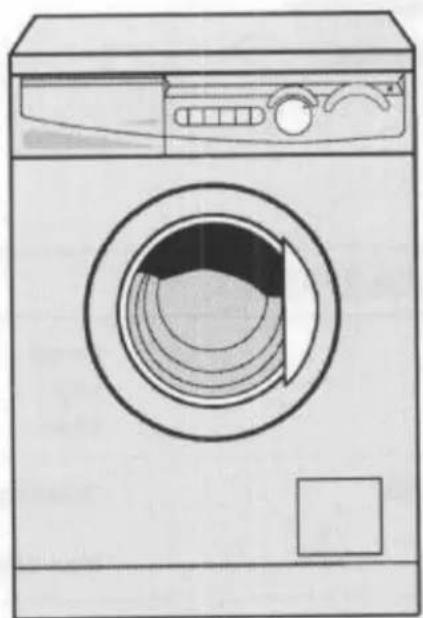

Line drawing of a front-loading washing machine with a circular vent and control panel (no text or symbols)

Mästertvätt 1500

QW 1500H VIP

INNEHÅLLSFÖRTECKNING

Säkerhetsinformation	sida	3
Installation	sida	4
Uppackning	sida	4
Ta bort transportsäkringarna	sida	4
Placering	sida	4
Vattenanslutning	sida	4
Avloppsanslutning	sida	5
Elektrisk anslutning	sida	5
Nivåjustering	sida	5
Användning av maskinen	sida	6
Kontrollpanel	sida	6
Symboler och funktioner.	sida	6
Viktiga råd och tips för Dig som tvättar.	sida	7-8
Tvättmedel och tillsatsmedel	sida	8
Tvättmärkning.	sida	8
Betjäning	sida	9
Tvättprogram	sida	10-11
Underhåll	sida	12
Höljet	sida	12
Tvättmedelslådan.	sida	12
Självrensande avloppspump	sida	12
Tilloppsslangens filter	sida	12
Om tvättmaskinen inte fungerar	sida	13
Service och reservdelar	sida	13
Konsumentköp EHL	sida	13

TEKNISKA DATA

MÄTT	BreddHöjdDjup	60 cm85 cm57 cm
ELANSLUTNING	Spänning	220-230 V/50Hz
	Max. effektförbrukning	2200 W (10A)
VATTENTRYCK	MinimumMaximum	5 N/cm ^2 80 N/cm ^2
REKOMMENDERADMAXIMAL MÄNGDTORR TVÄTT	Bomull, linneSyntetiska eller ömtåliga textilierYlle	3,5 kg1,8 kg1 kg
CENTRIFUGERING	Max	1500 v/min.

SÄKERHETSINFORMATION

Läs noggrant igenom bruksanvisningen med anvisningar, råd och varningstexter innan tvättmaskinen installeras och tas i bruk. Tvättmaskinen kommer då att fungera bra och ge största utbyte.

Alla som använder tvättmaskinen skall vara väl förtrogna med användningssättet och säkerhetsdetaljerna. Spara bruksanvisningen och låt den följa med tvättmaskinen vid flyttning eller ägarbyte så att den som använder tvättmaskinen kan läsa om olika funktioner och säkerhetsföreskrifter.

Vid installation och service

• Tvättmaskinen är endast avsedd för tvätt av kläder
• för normalt hushållsbruk och enligt denna bruksanvisning.
  Används den för andra ändamål kan det finnas risk för skada på person och egendom.
• Alla installationsarbeten och ingrepp i produkten, liksom anordningen för förlängning av den elektriska anslutningssladden skall utföras av behörig fackman. Arbete utfört av personer med otillräckliga kunskaper kan försämra produktens funktion och förorsaka skada på person och egendom.
• Service och reparationer skall utföras av AB Elektroservice eller av leverantören legitimerat serviceföretag. Använd endast reservdelar som tillhandahålls av dessa. Försök aldrig att reparera maskinen själv.
• Se till att maskinen inte står på anslutningssladden och att inte av- och tilloppsslangarna har några veck, samt att underlaget är plant och stabilt.

Vid användning av tvättmaskin

• Tvättmaskinen skall skötas av vuxna. Under tvätt kan glasluckan bli het. Låt därför inte barn vistas i närheten av maskinen under gång.
• Lägg aldrig i något tvättgods i tvättrumman utan att först titta efter om den är tom.
• Överbelasta inte maskinen (se «Tvättkapacitet»).

• En BH med stödfjädrar bör inte tvättas i maskinen, då en fjäder som lossnat kan förstöra tvätten och fastna i tvättrumman.

• Föremål såsom mynt, nälar, spikar och skruvar eller andra föremål kan orsaka allvarlig skada på maskinen. Se till att fickor är tömda, samt att knappar och blixtlås är tillslutna innan du tvättar.

• Små kläder såsom band, skärp och strumpor bör tvättas i en tvättpåse, då de annars kan komma in mellan trumma och behållare.
• Följ alltid tillverkarens rekommendationer av tvätt- och sköljmedelsdosering. Överdosering kan skada maskinen och tvättgodset.
• Använd inte din tvättmaskin för kemtvätt. Undvik att bleka och färga i maskinen. Skulle skador uppstå på grund av detta gäller inte konsumentbestämmelserna. Tvättgods som innehåller starka kemikalier bör först sköljas ur i vatten innan de stoppas in i tvättmaskinen.
• När du tvättat färdigt, stäng vattenkranen och tryck in huvudströmbrytaren. Låt luckan stå lite öppen när maskinen inte används så att lucktätningen bibehåller sin smidighet.

Vid skrotning av tvättmaskinen

- Hjälp till att undvika skador även när tvättmaskinen skall skrotas. Lossa den från vägguttaget, kapa kabeln vid utgången från tvättmaskinen. Kontakta eventuellt din kommun för information om var du kan lämna din tvättmaskin, eller kontakta AB Elektroservice (se under de gula sidorna i telefonkatalogen).

Uppackning

Kontrollera att maskinen inte är skadad.

Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten.

Skador, felaktigheter och ev. saknade delar skall ome- delbart anmälas till säljaren.

Lämna förpackningsmaterialet på ett sådant sätt att små barn inte kan leka med det.

Innan du använder maskinen:

Ta bort transportsäkringarna

Tvättrumman är låst med säkringar för att inte skadas under transporten. Dessa säkringar måste tas bort innan maskinen kopplas in:

Hand using a screwdriver to adjust or install a component on a metal bracket (no text or symbols visible)

Lossa höger skruv på baksidan och ta ur den (använd skiftnyckel).

Lägg maskinen med bak- sidan nedåt och kontroll- lera att slangarna inte kläms.

Lägg lite polystyrenemballage mellan maskinen och golvet.

Technical line drawing of an electronic device with a housing and internal components (no text or symbols)

Avlägsna polystyrenblocket från motorn och lossa de två plastpåsarna genom att ta bort tejpen.

Ta försiktigt ut den högra plastpåsen (1) med polystyrenblocket genom att föra den in mot mitten av maskinen. Dra därefter ut påsen.

Ta bort den vänstra plastpåsen (2) med polystyrenblocket på samma sätt genom att föra den in mot mitten av maskinen. Dra därefter ut påsen.

Hand using a screwdriver to adjust or install a component inside a box (no text or symbols visible)

Ta bort polystyrenunderlaget, ställ maskinen upp och lossa de sista två skruvarna baktill.

Ta ut de tre plastbultarna och täpp till de tre hålen med de tre plastpluggarna, som sitter på maskinens baksida.

OBS! Spara transportsäkringarna om maskinen vid någon tidpunkt skall transporteras igen.

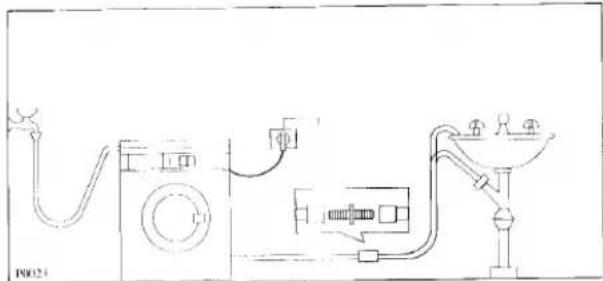

Placering

Maskinen placeras på ett stabilt, plant underlag.

Maskinen får inte stöta mot väggar eller möbler.

Om kran, avlopp och strömuttag inte är placerade i närheten av maskinen, bör VVS-/el-tekniker tillkallas för att flytta kran/avlopp/strömuttag.

Pure electrical circuit lines without any symbols

Vattenanslutning

Viktigt: Glöm inte att passa in gummipackningen och förminskningsnippeln 34 ”- 12 ” (om den behövs) i läsringen.

Anslut tilloppsslangen till kranen.

Tilloppsslangen är försedd med ett vattenstoppsystem. Om den inre slangen åldras med tiden så att skada uppstår, blockerar systemet vattentillströmningen till maskinen. Felet visas i form av en röd markering i rutan «A». I så fall skall vattenkranen stängas och slangen bytas ut.

Om Du vet, att fastighetens vattentryck ofta är mycket högt, sätts en 3/4" 23x4x4 mm dämpare i kopplingen mellan tilloppsslangen och tvättmaskinen.

Tilloppsslangen får inte förlängas. Är den för kort, ersätt hela slangen med en längre högtrycksslang.

Simple line drawing of a faucet and tap with labeled component A (no text or symbols beyond label)

Diagram of a hand holding a pipe with a curved arrow indicating direction (no text or symbols)

Tilloppsslangens andra ända, som är förbunden med maskinen, kan vridas i alla riktningar. Fästmuttern lossas, slangen vrids och muttern dras fast igen så att det inte uppstår läckage.

Viktigt: Även då du inte behöver ändra riktningen skall du kontrollera att muttern är ordentligt fastdragen.

Avloppsanslutning

Enligt Svensk Byggnorm skall avloppsslangen vara monterad så att den på ett ställe är förd upp till en nivå motsvarande avloppsenhetens överkant där den fixeras på ett betryggande sätt.

Avloppsslangens ända kan placeras på tre sätt:

Technical line drawing of a kitchen sink with pipe fittings and a faucet (no text or symbols)

Över kanten på en vask: I det fallet skall du försäkra dig om, att slangen inte kan röra sig, när vattnet töms ut. Den kan t ex fästas i väggen med en krok eller bindas fast vid kranen med ett snöre.

Anslutning till vattenlås: Då avloppsslangen ansluts till ett vattenlås under en tvätt eller diskho, måste du kapa pipen på vattenlåset för att få största möjliga öppning så att maskinen kan tömmas ordentligt.

Anslutning till golvbrunn: Fäst ett rör på väggen, 60-80 cm från golvet och anslut avloppsslangen till röret. Avloppsslangens ändstycke skall vara ventilerat, d.v.s. rörets invändiga diameter skall vara min. 40 mm. Se till att slangen sitter fast och inte kan lossna.

Avloppsslangen kan förlängas med upp till 180 cm. Använd en förlängningsslang med en invändig diameter, som minst motsvarar originalslangens diameter och använd en lämplig slangkoppling. Slangen skal alltid placeras längs golvet och endast vid avloppet lyfts slangen upp.

Kontrollera att inga veck uppstår på avloppsslangen.

Elektrisk anslutning

Maskinen levereras med sladd och stickkontakt för anslutning till 230 V 1 fas 10 A. Vid placering i våt- utrymmen t ex. badrum skall maskinen anslutas fast enligt gällande bestämmelser. Fast elanslutning får endast utföras av behörig elinstallatör. Skador orsakade av felaktig elinstallation omfattas inte av konsumentbestämmelserna, Konsumentköp EHL.

Nivåjustering

Maskinen måste stå plant på ett fast och stabilt underlag för att fungera bra. Justera fötterna så att maskinen står vågrätt.

Efter att ha avvägt maskinen, fixeras fötternas läge genom att låsringarna skruvas åt med en skruvmejsel. Under centrifugering är vibrationer normalt och oundvikligt. Speciellt om maskinen ställts upp på ett fjädrande golv, vilket alltså är olämpligt.

Illustration of a hand turning a gear with directional arrows indicating motion (no text or symbols)

Diagram of a mechanical clamp or fixture with a tool and directional arrows indicating motion (no text or symbols)

ANVÄNDNING AV MASKINEN

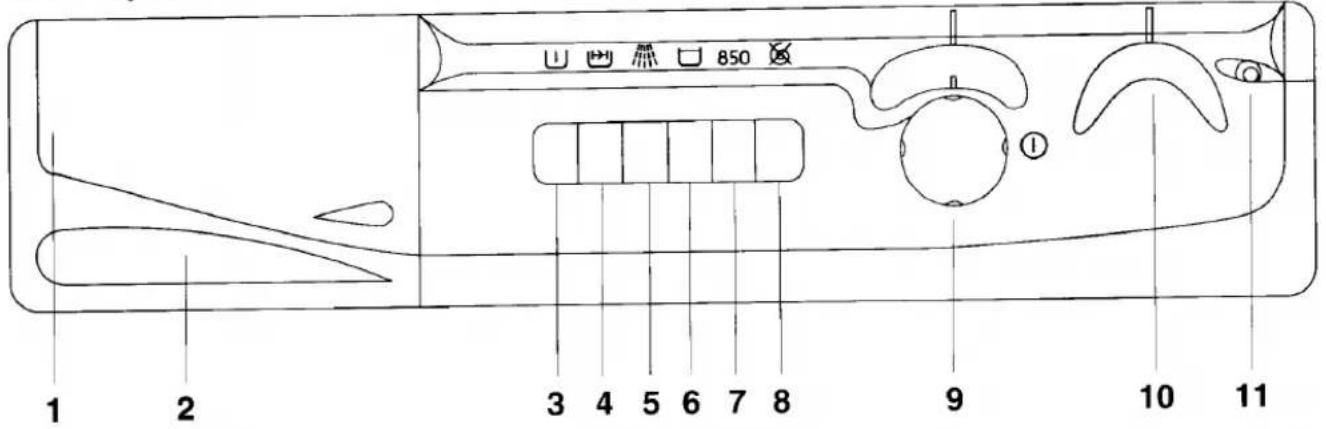

Kontrollpanel

1 Knapp för avkylning av tvättvatten

Maskinen är inställd på sparsam vattenförbrukning (utan avkylningsfas). Det kan dock under vissa omständigheter (t.ex. vid äldre avloppsledningar) bli nödvändigt att kyla ner tvättvattnet med hjälp av denna extraknapp.

När tvättmedelslådan är urtagen, sitter knappen inne på vänstra sidan av kontrollpanelen.

När man med en skruvmejsel ställer in knappen på termometersymbolen, förtunnas huvudtvättens tvättvatten i 95°C programmet före utpumpningen genom att ytterligare kallt vatten tillförs. Därvid avkyls tvättvattnets temperatur till c:a 60°C.

Uttagning av tvättmedelslådan, se sidan 12.

2 Tvättmedelslåda och programkort

Illustration of hands installing or adjusting a device with a tool, no text or symbols present

Symboler

W Förtvätt

Huvudtvätt

Skölj-/mjukgöringsmedel

3 Knapp för förtvätt

Vid tryck på den här knappen genomför maskinen en förtvätt på 40°C (max) på alla program (utom program «ylle»).

Förtvätten följs av uttömning av vatten och en kort centrifugering vid normalprogram (bomull och linne) och skonprogram (syntettvätt).

Vid fintvättprogram (skontvätt extra) töms vattnet bara ut.

Förtvättfunktionen fungerar inte i samband med snabbtvättknappen.

4 Knapp för snabbtvätt

När denna knapp trycks in vid program för bomull, linne och syntetiska material avkortas tvättiden. Används vid lättare nedsmutsad tvätt och vid val av tvättemperaturer mellan 30° och 60°.

5 Knapp för intensiv sköljning

Genom att trycka på denna knapp utförs en extra sköljning vid normalprogram (bomull, linne och program «A»). Detta rekommenderas i områden med mycket mjukt vatten och för folk med ömtålig hud.

6 Knapp för skoljstopp □

När denna knapp trycks in, blir tvätten liggande i sista sköljvattnet (skonprogrammen, program «B» och «C»). Detta är en fördel särskilt vid syntetisk tvätt och fintvätt, eftersom tvätten då inte blir skrynklig. Vattnet töms ut genom att man trycker på knappen igen eller väljer program «G». Trycks knappen inte in, avslutas skonprogrammen med «tömning och kort centrifugering».

7 Knapp för reducering av centrifugerings-hastighet 850

Knappen gör det möjligt att minska centrifugeringshastigheten

• från 1500 till 850 varv/min vid bomull, linne och program «A»
• från 850 till 650 varv/min vid syntetisk tvätt ⚙, fintvätt ⚙, program «B» och «C»
• från 1000 till 850 varv/min vid ylle och program «F»

8 Knapp för bortkoppling av centrifugering

Med den här knappen intryckt centrifugerar inte maskinen.

Viktigt

När centrifugeringshastigheten reduceras och när funktionen «bortkoppling av centrifugering» väljs vid program för bomull och linne, utför maskinen ytterligare en sköljning.

9 Programväljare ①

Detta vredet används för val av tvättprogram. Vredet trycks in först och vrids sedan till höger eller vänster. Kontrollampan tänds och en kort ljudsignal hörs: tvättprogrammet startar.

10 Programlägesvisare

Denna visare rör sig under programmet och visar, vilken del av programmet som är i gång:

Förtvätt

Huvudtvätt

Sköljningar

Sköljstopp

Centrifugering

Tömning

→| Stopp

11 Kontrollampa

Den lyser när maskinen startar och släcks när programväljaren vrids tillbaka till «0».

Viktiga råd och tips för dig som tvättar

Du bör inte låta tvätten ligga för länge, särskilt inte när den är fuktig. Fuktig tvätt möglar och framkallar obehaglig lukt. Mögelfläckarna går inte att få bort.

Sortering av tvätt

Kulörta plagg bör inte blandas med vita.

Skrynkelfria material som polyester/bomull bör tvättas som «syntettvätt».

Ömtåliga material som akryl och de flesta gardiner bör tvättas som «fintvätt».

Ylleprogrammet är särskilt avsett för plagg av ren, ny ull med etiketten «Maskintvättbar». Andra typer av ylle och ylleblandningar kan krympa eller filtas, om de tvättas i maskin.

Ylle bör centrifugeras kort efter tvätten.

Temperaturer

Det rekommenderas att du tvättar vit bomull och linne på 60° i stället för 95°C. Om tvätten inte är mycket smutsig, blir den lika ren och du sparar ca 30% energi.

Tvättäkta kulört tvätt kräver i regel en temperatur på 60°C, men är den inte mycket nedsmutsad blir den lika ren vid 40°C.

Vita och kulörta syntetiska material kan normalt tvättas på 60°C, men även i det fallet är 40°C tillräckligt, om plaggen inte är mycket smutsiga.

Ömtåliga och ej tvättäkta, syntetiska material samt ylle får aldrig tvättas på högre temperatur än 40°C.

Hur mycket tvätt per omgång?

Du bör alltid väga din tvätt.

Då det kan vara besvärligt att väga tvätten, rekommenderar vi, att du värderar vikten i förhållande till hur full trumman är:

Bomull och linne: Trumman full, men inte för tätt packad.

Ej ömtåliga syntetiska material: Trumman bara fylld till ^2/_3 .

Ömtåliga material, fintvätt och ylle: Trumman bara halvfull.

Innan tvätten läggs i maskinen skall:

Alla revor och hål lagas.

Lösa knappar sys i, fickor och blixtlås stängas.

Töm alla fickor. Spikar, häftstift, gem o dyl föremål kan orsaka stor skada på tvättmaskinen och tvätten.

Sådana skador täcks inte av konsumentköplagen.

Kulörta plagg och i synnerhet plagg, som inte är färgäkta skall tvättas separat första gången. De innehåller i regel överskottsfärg, som avges vid första tvätten.

Besvärliga fläckar som gräs, rost, tjära, målarfärg, bläck osv, behandlas med fläckborttagare före tvätt.

För att avlägsna målarfläckar kan lösningsmedel som t ex terpentin användas. I så fall får plagget inte tvättas, förrän det är helt torrt.

Tvättmaskinsproducenten ansvarar inte för skador som beror på användning av lösningsmedel eller brännbara ämnen.

Tvättmedel och tillsatsmedel

Bra tvättresultat beror bl a på vilket tvättmedel du använder och doseringen. Det finns speciella tvättmedel lämpade för kulört - och fintvätt samt ylle.

Använd endast tvättmedel av god kvalitet, avsett för tvättmaskin.

Följ alltid tvättmedelsfabrikanternas anvisningar och fyll på tvättmedel i förhållande till mängden tvätt och hur smutsig den är samt vattnets hårdhetsgrad.

Är du osäker på vattnets hårdhetsgrad, kontakta din kommun.

Underdosering av tvättmedel kan ge återsmutsning i form av gråa noppor. Överdosering av tvättmedel ökar belastningen på miljön. Även biologiskt nedbrytbara tvättmedel innehåller ämnen som i stora mängder kan skada den ekologiska balansen.

Kontrollera alltid plaggets tvättmärkningssymbol så att det tvättas vid rätt temperatur. Missfärgning kan ske då plagg tvättas vid lägre temperatur än vad som angivits.

Tvättpulver

Tvättmedlet skall hållas i rätt fack i tvättmedelslådan innan du startar programmet.

Koncentrerat tvättpulver

Välj inte ett program med förtvätt.

Lägg inte in doseringsmättet som levereras till- sammans med tvättmedlet i tvättmaskinen utan häll tvättmedlet i facket för huvudtvätt.

Flytande tvättmedel

Ett lämpligt flytande tvättmedel kan användas till program med låg eller medeltemperatur samt utan förtvätt.

Häll det flytande tvättmedlet i fack Ⓗ i tvättmedelslädan omedelbart innan du startar programmet.

Flytande tillsatsmedel

Eventuella tillsatsmedel, t ex sköljmedel skall hållas i fack «®». Vid tillsats av sköljmedel undviker du statisk elektricitet i plaggen, speciellt om tvätten forkas i en torktumlare.

Tvättsystem «VIP»

Den här maskinen är försedd med tvättsystemet «VIP». Med hjälp av en kraftig cirkulationspump blir tvätten hela tiden översköljd av tvättmedel och vatten.

På så sätt minskas vattenförbrukningen och vid mindre mängder tvätt sparar du ännu mer, eftersom vatten- och elförbrukningen automatiskt anpassas till tvättmängden. Tack vare det nya tvättsystemet sparar du både vatten, tvättmedel och el.

Tvättmärkning

Ofta finner du att plaggen är försedda med tvättsymboler som anger hur de bör tvättas.

normaltvättTVÄTTskontvätt	tvätt i 95°	tvätt i 60°	tvätt i 40°	tvätt i 30°	hand-	tvät-i vatten
BLEKNING	kan blekas i kallt vatten			bleks ej
STRYKNING	stryks vidhögst 200°	stryks vidhögst 150°		stryks vidhögst 100°	stryks ej
KEMTVÄTT	kemtvätt i alla slagstvättvätskor	kemtvätt i bensin, renalkohol, perklorat,R111 och R113		kemtvätt i bensin,ren alkohol ochR113	kemtvättas ej
TORKNING	plantorkning	dropptorkning	hängtorkning	normaltemp.lågtemp.kan torkas itorktumlare	torkas ej itorktumlare

QW 1500H VIP

Betjäning

1. Lägg i tvätten

Line drawing of hands washing a baby's face with a large hat (no text or symbols)

Öppna luckan. Lägg i plaggen ett i taget så ovikta som möjligt. Stäng luckan.

2. Fyll på motsvarande mängd tvättmedel i lådan

Dra ut tvättmedelslådan från kontrollpanelen.

Line drawing of a hand using a tool to cut or adjust a mechanical component into a drawer (no text or symbols)

Fyll ett mått med den mängd tvättmedel som motsvarar tvättmängden och håll det i facket för huvudtvätten.

Om Du förtvättar, skall en viss mängd tvättpulver också fyllas på i fack Ⓗ.

3. Tillsätt sköljmedel om så behövs

Line drawing of a hand using a tool to adjust or install a mechanical component (no text or symbols visible)

Häll sköljmedlet i facket med symbolen « 📊 », utan att maxnivån överskrids. Skjut in lådan.

4. Tryck på önskad/e knapp/ar

Tryck på den knapp, som motsvarar valt program.

5. Välj önskad program och starta maskinen

Kontrollera att:

kontakten anslutits till vägguttaget;

vattenkranen är öppen;

avloppsslangen är korrekt ansluten.

Hand holding a round object with a number 95 on it, no text or symbols present

Tryck in väljarknappen och vrid till önskat program. Kontrollampan tänds och en kort ljudsignal hörs.

Samtidigt tänds luckstän- gningslampan: program- met startar.

Programvisaren börjar gå runt.

6. Avslutad tvätt

Maskinen stannar automatiskt.

Luckan styrs av en säkring. Det tar 1-2 min innan luckan kan öppnas efter avslutat program.

De tre ljudsignaler som hörs cirka två minuter efter programmets slut anger, att luckan nu går att öppna.

Luckstängningslampan skall nu vara släckt.

Programväljaren vrids till «0»; kontrollampan släcks.

Efter avslutat program är det tillrådligt att dra ur kontakten och stänga vattenkranen.

Ta ut tvätten. Kontrollera att trumman är helt tom genom att vrida den runt med handen.

Låt luckan stå på glänt en stund, så att fukten försvinner.

Programkort för bomull och linne 📋 - Max. tvättmängd: 3,5 kg

Tvättprogram	Tvättmedelsfack	Programväljar-inställning	Tryck på knappen			Beskrivning
		40^ - 60^ - 95^				Tvätt 40^ - 60^ - 95^ CSköljningarCentrifugering
		60^ - E^(*)				Tvätt 60^ CSköljningarCentrifugering
		-30^ - 40^ - 60^				Kalltvätt ✗ och tvätt 30^ - 40^ - 60^ CSköljningarCentrifugering
		40^ - E^(*)				Tvätt 40^ CSköljningarCentrifugering
SköljningNormal		A		850		Sköljningar med eventuella tillsatsmedel.Centrifugering
Centrifugering		D	850			Centrifugering
Program-ändring		H				Välj program «H», om du vill annullera ett redan inställt program

(*) Väljer man 60° E i stället för 95° eller 40° E i stället för 60° är tvätten ekonomisk. Tvättiden är automatiskt lika lång som vid programmet med högre temperatur. På så sätt sparar man ström samtidigt som man uppnår samma goda tvättresultat.

Programkort för skontvätt △, skontvätt extra △ och ylle ⚫ - Max. tvättmängd: 1,8 kg; ylle 1 kg

Tvättprogram	Tvättmedelsfack	Programväljar-inställning	Tryck på knappen			Beskrivning
Skontvätt Syntettvätt		-30^ - 40^ - 60^	850	850	850	Kalltvätt och tvätt 30^ - 40^ - 60^ CSköljningarSkoncentrifugering (**)
Skontvätt Energispar		40^ - E^(*)	850	850	850	Tvätt 40^ CSköljningarSkoncentrifugering (**)
Skontvätt Extra Fintvätt		-30^ - 40^	850	850	850	Kalltvätt och tvätt 30^ - 40^ CSköljningarSkoncentrifugering (**)
Ylle		-30^ - 40^	850	850	850	Kalltvätt och tvätt 30^ - 40^ CSköljningarSkoncentrifugering
Sköljning Skon		B	850	850	850	Sköljningar med eventuella tillsatsmedel.Skoncentrifugering (**)
En sköljning med sköljmedel		C	850	850	850	1 sköljning med eventuella tillsatsmedelSkoncentrifugering (**)
Skoncentrifugering		F	850			Kort centrifugering
Tömning		G				Vattnet töms ut
Programändring		H				Välj program «H» om du vill annullera ett redan inställt program.

(*) Väljer man 40° E i stället för 60°, är tvätten ekonomisk.
(**) Om knappen □ inte tryckts in.

UNDERHÅLL

Höljet

Tvättmaskinen rengörs utvändigt med ett milt hand- diskmedel. Tvätta efter med rent vatten och torka av.

Viktigt: Sprithaltiga rengöringsmedel, thinner eller dylikt får inte användas.

Tvättmedelslådan

Efter en tid kommer tvättmedel och sköljmedel att orsaka avlagringar i lådan. Den bör därför göras ren med jämna mellanrum genom spolning med vatten.

Om så behövs, kan lådan tas ut ur maskinen genom att den tapp, som sitter upptill till vänster, trycks ned.

Illustration of hands operating a device with arrows indicating motion (no text or symbols)

Line drawing of a hand pressing down on a mechanical device (no text or symbols)

För att underlätta rengöringen kan den övre delen av facket till sköljmedlet tas av.

Lådöppningen

Line drawing of a hand using a tool to interact with a mechanical component (no text or symbols)

Tvättmedel kan också avlagras inuti lådöppningen. Rengöring här kan t ex ske med en gammal tandborste. När du är färdig med rengöringen sätt tillbaka lådan på plats, och skölj en gång utan tvätt.

Tilloppsslangens filter

Om Du märker, att det tar lång tid att fylla maskinen, bör Du kontrollera att tilloppsslangens filter inte är tillstoppat.

Vattenkranen stängs och tilloppsslangen skruvas av från vattenkranen. Därefter dras filtret ut med hjälp av en tång, och det rensas med t ex en tandborste. Filtret sätts på plats igen, och tilloppsslangen skruvas fast på vattenkranen.

Avloppssil

Avloppssilen samlar upp trådar och partiklar från tvätten.

Kontrollera regelbundet, att silen är ren, så att avloppet från maskinen inte täpps till.

Regelbunden rengöring av silen sker enligt följande:

Simple line drawing of a 3D block with an arrow indicating direction (no text or symbols)

Line drawing of a hand holding a circular object next to a mechanical component (no text or symbols)

Höljets nedre panel avlägsnas genom att gripa tag nedtill och dra ut panelen.

Ett kärl placeras nedtill och silen skruvas ur genom att den vrids åt vänster.

Line drawing of a hand using a tool to cut a cylindrical object into a box (no text or symbols)

Illustration of a hand washing a soap can into a faucet (no text or symbols)

Silen avlägsnas.

Gör den ren under rinnande vatten.

Maskinen startar inte:

• Är säkringarna hela?
  ■ Sitter stickkontakten ordentligt i vägguttaget?
• Är luckan till maskinen riktigt stängd?
• Är tvättprogrammet riktigt inställt?
• Är vattenkranen öppen?

Maskinen fylls inte med vatten:

• Är vattenkranen öppen? Kommer det vatten ur kranen? Är vattentrycket tillräckligt?
• Är tilloppsslangen klämd eller bockad?
• Är tilloppsslangens filter igensatt?

Tvättmaskinen fylls med vatten, men töms omedelbart:

- Är avloppsslangen riktigt placerad? Slangen måste upp min. 60 cm innan den leds till ett avlopp.

Tvättmaskinen centrifugerar inte/töms inte:

■ Ligger avloppsslangen riktigt, utan veck?
- Är avloppssilen igensatt? Skall rengöras regelbundet.
■ Har Du valt ett program utan tömning?

Tvättmaskinen vibrerar/för oljud:

• Är alla transportsäkringar borttagna?
• Står tvättmaskinen stabilt och plant? Har fötternas låsmuttrar spänts fast ordentligt?
• Är det tillräckligt med utrymme mellan tvättmaskinen och ev. vägg eller skåp?
  ■ För mycket tvättgods i trumman?
• Öjämn fördelning av tvättgods i trumman (obalans).

Vatten rinner ut på golvet:

• Är tvättmedlet riktigt doserat? (för mycket tvättmedel kan ge överskumning)
• Är tvättmedlet avsett för maskintvätt?
• Är tvättmedelsfacken rengjorda så det inte är stopp i dem?
• Är avloppsslangen riktigt fäst?
• Är avloppssilen satt tillbaka på plats efter rengöring?
• Är slangen tät? Finns det läckor i någon av kopplingarna eller vid kranen?

Luckan kan inte öppnas:

- Är luckans säkerhetsbrytare i funktion?

Konsumentköp EHL

Vid försäljning till en konsument i Sverige gäller Konsumentköp EHL samt övriga EHL-bestämmelser, som du får av säljaren.

Kom ihåg att spara kvittot och EHL-försäkringsbevis.

Använd dig av vår kontrollista från avsnittet «Om tvättmaskinen inte fungerar» för att försäkra dig om att du inte kan avhjälpa felet på egen hand. Om du tillkallar hjälp för att åtgärda de problem som finns på listan, riskerar du att själv få stå för kostnaden.

Detta gäller också om du har använt maskinen till annat ändamål än den är avsedd för.

Service och reservdelar till din tvättmaskin får du via din återförsäljare eller AB Elektroservice (se under «Hushållsmaskiner i telefonkatalogen, Gula sidorna). När du beställer service eller reservdelar bör du veta tvättmaskinens produktnummer och modellbeteckning, som står på dataskylten (se fig.).

Modell
Prod nr ....
Serie nr

Husqvarna
