Tak for dit valg af SA. Denne vejledning vil hjælpe dig til at komme rigtigt i gang med din nye subwoofer. Følg rådene i vejledningen, for det vil give dig den bedste lyd. Vær opmærksom på, at subwooferen skal bruge mindst 50 timers tilspilning, før den lyder helt optimalt. Der er ingen særlige forholdsregler i tilspilningsperioden.

check the serial number

Bagpå højttaleren finder du en mærkat med højttalerens serienummer. Skriv eventuelt serienummeret på fakturaen fra forhandleren, og gem fakturaen sammen med dine forsikringsdokumenter. Kontakt forhandleren hvis der ikke er serienummer på højttaleren.

guarantee

System Audio A/S yder 7 års fabriksgaranti, när du udfylder et skema på www.system-audio.com. Udfyldes skemaet ikke, gælder købelovens bestemmelser. Garantien dækker ikke misbrug. Reparation eller eftersyn foretages af forhandleren eller et tilknyttet værksted. Er der gjort indgreb i konstruktionen, bortfalder garantien.

contents indhold

Denne emballage indeholder:

1x SA active subwoofer. SubElectro 175 or SubElectro 200

1 x power cable 1 stk. strømkabel

4 x rubber feet 4 stk. gummifodder

4 x screws for rubber feet 4 stk. skruer for gummifødder

Gennemlæs venligst denne vejledning for at undgå fejl, og få mest udbytte af din nye subwoofer

IMPORTANT!

Lad altid produktet opnå stuetemperatur inden du tilslutter! Kommer subwooferen fra kolde til varme omgivelser kan der dannes kondens i de elektroniske kredsløb. Denne fugt kan skade komponenter og evt. forårsage elektrisk stød. Brug aldrig produktet i fugtige omgivelser

placer altid subwooferen således at varme kan afgives fra forstærkerens køleplade. Hold også god afstand til andre varmekilder såsom radiatorer og brændeovne mv.

subwooferen indeholder elektriske kredsløb med stærkstrøm. Subwooferens bagplade / forstærker må ikke fjernes af andre end service uddannet personale anvist af forhandleren eller System Audio A/S

fremmedlegemer må ikke indføres i refleksporten. Vær særlig opmærksom på dette, når bundpladen afmonteres ved omskiftning fra basrefleks til trykkammer. Løse skruer mv. i kabinettet vil støje og evt. skade højttalerenheden

undgå berøring af højttalerenheden

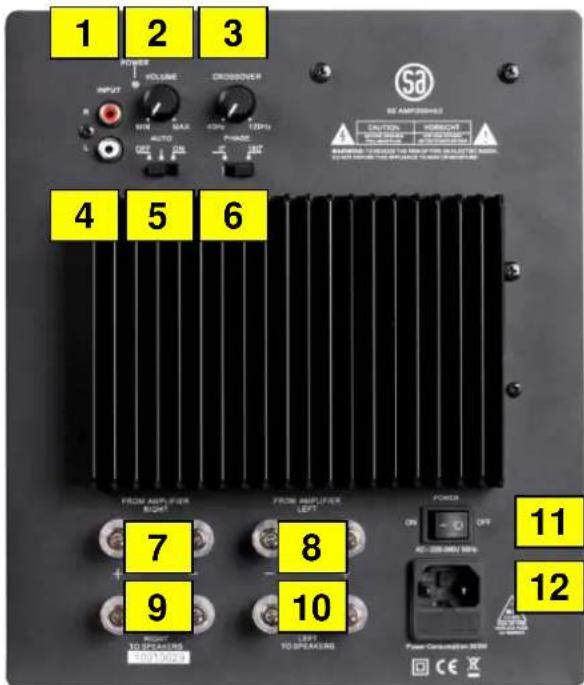

Fig A

1. Indicator for on/off/standby Indikator for tænd/sluk/standby
2. Volume control Styrkeregulering
3. Crossover frequency adjust Delefrekvens justering
4. Input for line signal. Left + Right Indgangsbøsninger for liniesignal. Venstre + højte
5. Off/On selector with auto function Tænd/sluk omskifter med automatic function
6. Phase switch Fase omskifter
7. Speaker high level input right channel + & - Højttalerindgangsbøsninger højre kanal + & -
8. Speaker high level input left channel + & - Højttalerindgangsbøsninger venstre kanal + & -
9. Speaker high level output right channel + & - Højttalerudgansbøsninger højre kanal + & -
10. Speaker high level output left channel + & - Højttalerudgansbøsninger venstre kanal + & -
11. Mains switch Hovedafbryder
12. Socket for power cable Tilslutningsbrønd for strømkabel

set up

En subwoofer kan placeres på flere måder i lytterummet. Da højttaleren varetager de helt dybe toner med ganske kraftigt lydtryk, påvirkes gengivelsens kvalitet af rummets akustik. Det kan derfor være en god ide at prøve sig frem med forskellige placeringer. Vær bl.a. opmærksom på:

• at mængden af bas forøges, når subwooferen placeres tæt på en væg, og formindskes når afstanden til væggen gøres større. Et hjørne vil forøge mængden af bas
• at subwooferens gengivelse kan ændres ved at skifte fra basrefleks til trykkammer – se afsnit herom
• at lydmæssig sammenhæng med anlæggets øvrige højttalere er vigtig. Hvis det er muligt bør du placere subwooferen mellem anlæggets hovedhøjttalere (fronthøjttalere), og i samme afstand fra lyttepositionen som hovedhøjttalerne
• hvis subwooferen placeres på et hårdt underlag, som f.eks. et trægulv, anbefales det at bruge gummifødderne eller beskyttere under spikes. Anbringes subwooferen på et blødt underlag, som f.eks. et tæppe, anbefales det at bruge spikes.
• at hvis subwooferen anvendes i basrefleks indstilling, skal der være tilstrækkelig frihøjde under enheden til at luften kan passere uhindret fra refleksporten

- jo bedre dit anlæg er, desto bedre lyder subwooferen

- at flere subwoofere i det samme anlæg som regel er bedre end en

• gode kabler forbedrer lyden

- spil aldrig højere end det stadig lyder godt

- en SA subwoofer kan bruges som supplement til bl.a. centerhøjttalere og højttalere i et stereosystem

- afmonter stoframmen, när du vil have bedst mulig lyd

- besøg SA, og få flere gode råd og ideer på www.system-audio.com

basrefleks / trykkammer valg

subwooferen er fra fabrikken leveret som basrefleks, men kan let forandres til trykkammer. Kabinettet vendes rundt så bunden vender op. Brug evt. beskyttelsesrammen fra emballagen som underlag. Fjern de 4 skruer som er markeret på billedet til højre. Drej bundpladen 180 grader. Monter de 4 skruer igen. Refleksporten er nu forseglet og kabinettet fungerer som et trykkammer. Om du vælger den ene eller den anden mulighed er en smagssag. Her er dog et par retningslinier.

Vælg trykkammer hvis: Vælg basrefleks hvis:

hurtighed og præcision har topprioritet. effektivitet og fylde har topprioritet. lytterummet er lille lytterummet er stort

Inden tilslutning skal anlæggets forstærker/receiver/dekoder være slukket subwooferens hovedafbryder skal stå på "OFF"

en SA SubElectro 175/200 kan tilsluttes på flere forskellige måder, afhængig af anlægget og anvendelsen. I det følgende er vist en række muligheder. Er du i tvivl så kontakt din forhandler eller System Audio A/S på [e-mail]

tilslutning – hjemme bio

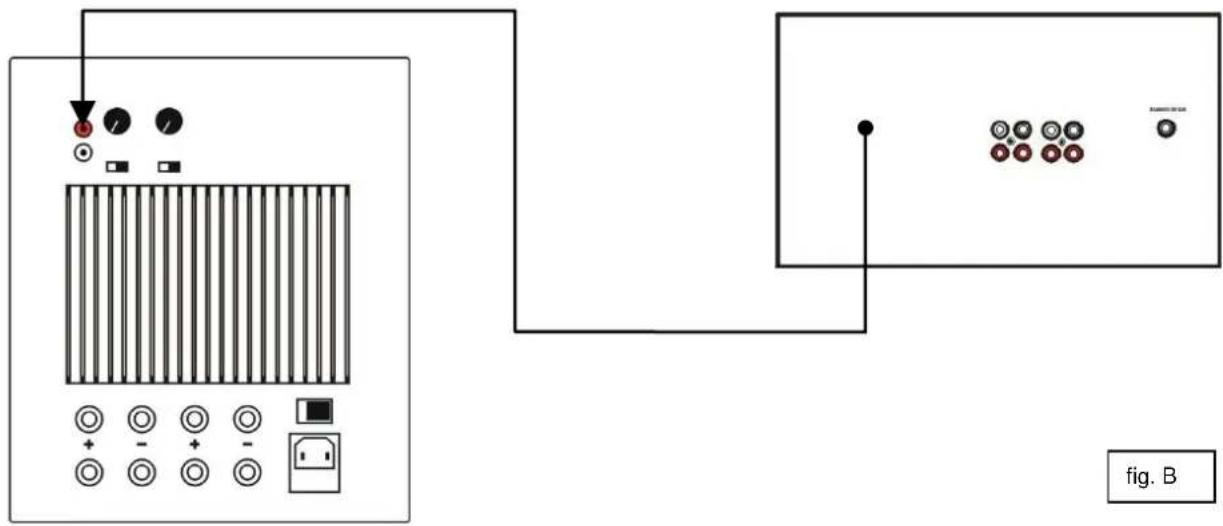

SubElectro 175/200 kan tilsluttes alle surround -forstærkere/-receivere/-dekodere som har linie-niveau subwoofer udgang (almindeligvis i form af 1 eller 2 RCA Phono stik). Udgangen kan være mærket: "subwoofer" eller "LFE" Tjek evt. med udstyrets brugsanvisning. Se fig. B

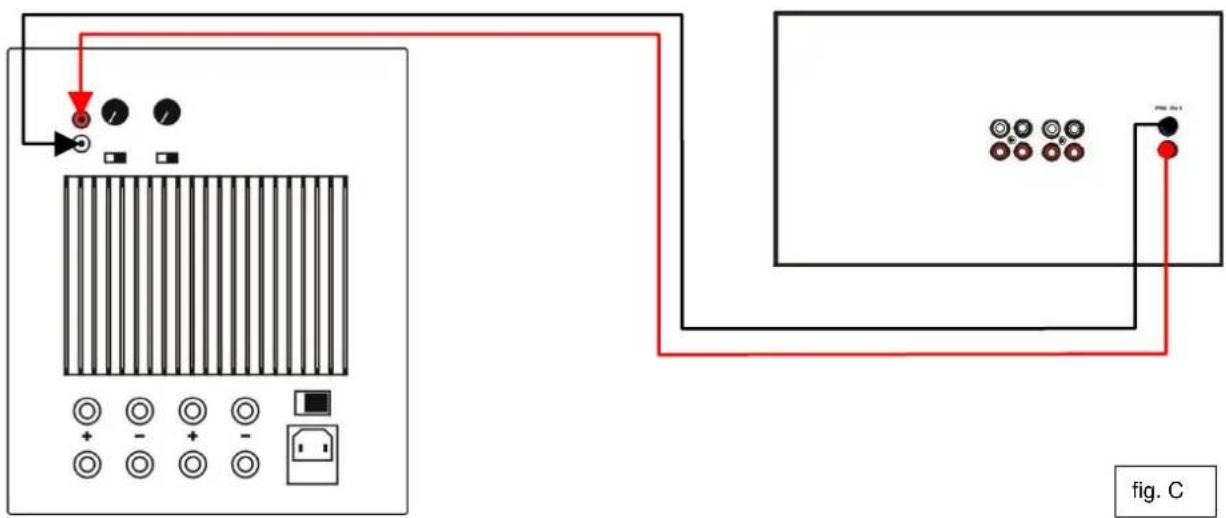

stereo forforstærkere og enkelte integrerede forstærkere er forsynet med en volumereguleret linieudgang. Disse udgange (oftest markeret som PRE-OUT) er også velegnede til subwoofertilslutning. Se fig. C.

tilslutning – stereo via højttalerkabler

Hvis anlæggets forstærker/receiver ikke har en subwoofer udgang kan SubElectro 175/200 tilsluttes via højttalerkabler, og på denne måde indsættes mellem forstærkeren og højttalerne.

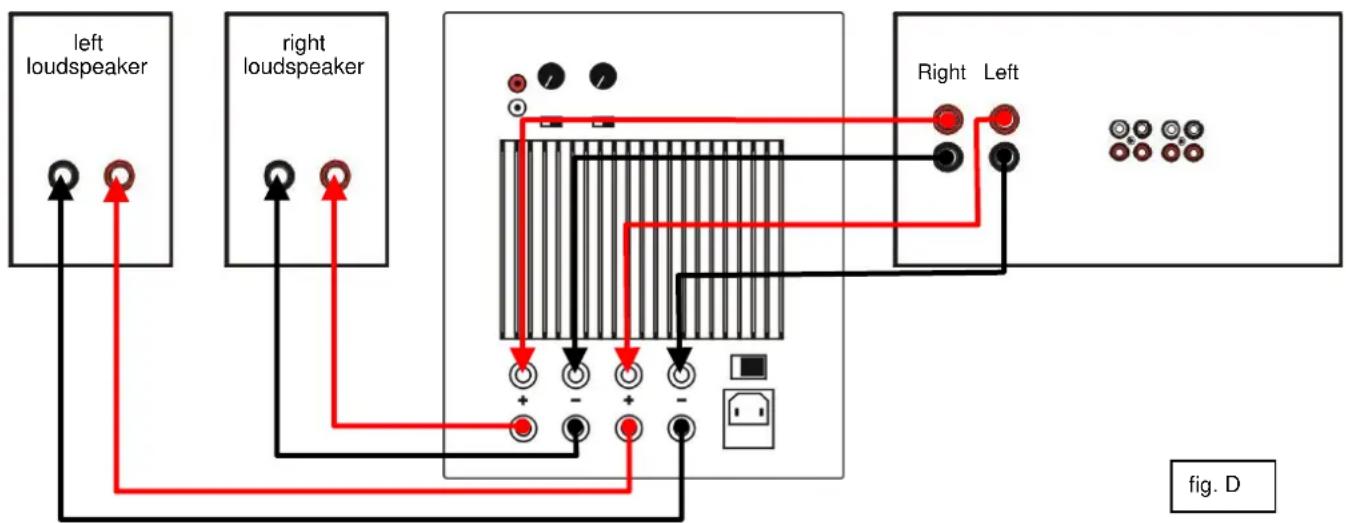

Se fig. D

• kontroller på den lille label nederst på tilslutningspanelet at subwooferen passer til netspændingen.
• kontroller en ekstra gang at alle kabler er rigtigt monteret. Vær meget opmærksom på, at fasen er korrekt på højttalertilslutningerne.
  Altså positiv til positiv, og aldrig positiv til negativ. På SA højttalere er den positive pol altid mærket med rød bøsning.
  Følg igen højttalerkablerne for at sikre at der ikke er byttet mellem højre og venstre kanal.

turning on and off

Tænd/sluk omskifteren (fig. A 5) afbryder ikke helt for subwooferens forstærker. Et lille kredsløb vil have et lavt forbrug. Skal forstærkeren afbrydes helt fra nettet, stilles hovedafbryderen (fig. A 11) til "OFF".

power-omskifteren (fig. A 5) har tre stillinger:

ON med omskifteren i denne position er subwooferen aktiv, og indikatoren lyser rødt.

AUTO når omskifteren stilles i denne position vil subwooferen i starten være aktiv, og indikatoren lyser rødt. Efter ca. 10 minutter uden signal vil indikatoren slukke og subwooferen går i standby. Når et signal detekteres på en af indgangene vil subwooferen omgående skifte til aktiv og indikatoren lyser rødt.

OFF i denne stilling er subwooferen i konstant standby og indikatoren er slukket.

hvis subwooferen ikke skal bruges i en længere periode, anbefales det at afbryde på hovedafbryderen (fig. A 11) eller at fjerne strømkablet fra netforsyningen.

set up

Begynd med hovedafbryderen i "OFF". Derudover er der to omskiftere og to reguleringer at tage hensyn til:

Tænd/sluk omskifter (fig. A 2)	Vælg "ON" eller ""AUTO". Auto sparer mest energi, da forstærkeren kun er tændt når der er signal fra anlægget.
Fase omskifter (fig. A 6)	Normalt vælges "0" hvor subwooferen arbejder i fase med de øvrige højttalere i anlægget. Som følge af rumakustik og afstanden mellem lyttepositionen og subwooferen kan det dog i enkelte tilfælde være en fordel at vælge "180". Prøv at lytte forskel på de to indstillinger.
Delefrekvens (fig. A 3)	Reguleringen sætter den højeste frekvens som subwooferen arbejder op til. Jo større højttalere der er i systemet, jo lavere bør subwooferen arbejde. Hvis surroundforstærkeren i systemet har justerbar subwooferfrekvens bør denne frekvens indstilles identisk på subwooferen.
Som udgangspunkt kan reguleringen sættes på 80 Hz (knappen i klokken 11 position).
Styrkeregulering (fig. A 2)	Styrkereguleringen bruges til at indstille lydniveauet fra subwooferen. Start med reguleringen på f.eks. klokken 9 position.

fine-tuning

Efter tilslutning og indstilling som ovennævnt er det nu tid for første afprøvning og justering. Tænd på hovedafbryderen (fig A 11).

Vælg en CD / DVD med et godt indhold af dybbas. Til indstilling af subwooferen i en hjemmebio opstilling, vil vi anbefale at bruge en musik DVD. Brug ikke lydspor fra actionfilm til indstilling. Disse lydeffekter er som regel for kortvarige og voldsomme til at lave en korrekt justering.

Sæt volumereguleringen på anlægget til en passende høj lydstyrke. Det er nu vigtigt at vurdere lyden fra den foretrukne lytteposition, så det kan være en god ide med en hjælper til at foretage reguleringerne.

Lyt til musikken over en længere periode, og vurder det arbejde subwooferen gør:

er der for meget eller for lidt dybbas reguleres ned / op på styrkereguleringen (fig. A 2).

hænger basområdet lydmæssigt sammen med de øvrige højttalere i systemet? Hvis ikke, reguleres delefrekvensen (fig. A 3).

hvis subwooferen overbelastes vil den give mislyde. I det tilfælde skal du justere ned på styrkereguleringen (fig. A 2) og delefrekvensen (fig. A 3). Er subwooferen overbelastet kan det også skyldes at du bør skifte fra trykkammer til basrefleks (basrefleks er mest effektivt).

vær også opmærksom på, at placeringen i rummet har indflydelse på lyden.

maintenance

SubElectro 175/200 er fremstillet i MDF og fineret med ægte træ, som er beskyttet af møbellak. Overfladen tåler at blive aftørret med en hårdt opvredet fugtig klud. Brug ikke rengøringsmiddel da det kan skade lakken. Hvis bagsiden af subwooferen skal rengøres, skal strømmen være afbrudt. Vær opmærksom på at køleprofilerne kan være varme.

Stoffronten aftages let ved et lille ryk væk fra subwooferen, og rengøres lettest med en støvsuger. Brug ikke støvsuger til at fjerne støv fra højttalerenheden, men børst det let væk med en blød pensel.

Brug ikke subwooferen som bord. Effekter som står på subwooferen kan give mislyde.
