BRUGSANVISNING WK61 QUIGG

ELEKTRONISCHE

ZEIT

SCHALT

UHR

● Uhrzeit- und Wochentagsanzeige
- bis zu 7 Ein- und Ausschaltungen am Tag
● EIN-/AUSschalter zur Unterbrechung der Schaltvorgänge
● LCD-Funktionsanzeige
- inkl. Batterien für Programmierungsbetrieb oder Stromausfall-Speicher

16(3)A230V230V50Hz

Lieber Kunde,

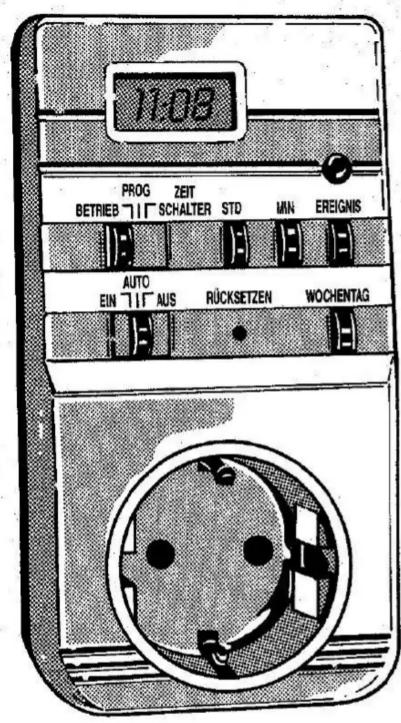

klappen Sie dieses Schaubild heraus, Sie können dann bequem die Beschreibung durchblättern und dabei jeweils Text und Bild miteinander vergleichen.

Beachten Sie bitte die Sicherheitshinweise; sie sollen helfen, Unfälle zu verhüten und Schäden zu vermeiden.

Lieber Kunde,

Sie haben ein hochwertiges W&K-Produkt erworben, weiches während der Produktion mehrfach auf einwandfreie Funktion überprüft wurde.

Sollte sich dennoch ein Defekt an diesem Gerät herausstellen, so senden Sie dieses bitte innerhalb der Garantiezeit an die Firma

Zur Einsendung verwenden Sie bitte den beiliegenden Adressaufkleber mit Ihrem deutlich lesbaren Absender in Druckbuchstaben. Für eine Bearbeitung Ihrer Reklamation ist es unbedingt erforderlich, die vollständig ausgefüllte Garantiekarte beizulegen. Ihre Versandauslagen erhalten Sie mit der Rücksendung ersetzt.

ÖFFNEN SIE UNTER KEINEN UMSTÄNDEN DAS GERÄT, DA SONST DIE GARANTIE ERLISCHT!

Nach Ablauf der Garantiezeit können Sie Ihr Gerät ebenfalls an die Firma STEPPER SERVICE zur Reparatur einsenden; die Kosten hierfür werden Ihnen dann in Rechnung gestellt.

Bitte haben Sie Verständnis dafür, daß die gewährte Garantie sich nur auf die Zeitschaltuhr bezieht und nicht auf die mitgelieferten Knopfzellen.

DIE ELECTRONICS

ist ein Gerät, mit dem Sie das Ein- und Ausschalten elektrischer Geräte, auch in Ihrer Abwesenheit, programmieren können.

Mit dieser Zeitschaltuhr können Sie bis zu 7 verschiedene Ein- und Ausschaltungen an einzelnen

Wochentagen vorprogrammieren. Eingegebene Schaltvorgänge können bei Eingabe für alle Wochentage täglich wiederholt werden (z.B. für Ihre Kaffeemaschine) oder für jeden einzelnen Wochentag zu einer anderen Zeit (z.B. Einschalten von Lampen während der Urlaubszeit).

Wollen Sie einzelne Schaltvorgänge über die Woche verteilen (KEINE tägliche Wiederholung), so bedenken Sie bitte, daß Ihnen dafür insgesamt nur 7 Ein- und Ausschaltungen zur Verfügung stehen, völlig unabhängig davon, wieviele dieser 7 Schaltvorgänge Sie für einen bestimmten Wochentag programmieren.

Wenn Sie 7 Vorgänge eingeben, die alle täglich wiederholt werden sollen (alle Wochentage werden bei jeder Programmierung eingegeben), haben Sie damit 49 Ein- und Ausschaltungen zur Verfügung. Geben Sie z.B. 5 Programmierungen für je 1 bestimmten Wochentag ein und 2 Programmierungen für alle Wochentage, stehen Ihnen damit 5 x 1 + 7 x 2 = 19 Programmierungen zur Verfügung.

VOR DEM ERSTEN GEBRAUCH:

Bevor Sie Ihre Zeitschaltuhr programmieren, entfernen Sie bitte die farbige Kunststoffisolierung aus dem Batteriefach an der Rückseite des Gerätes. Jetzt ist die LCD-Anzeige aktiviert und zeigt Ihre Programmierungsvorgänge an, solange die Zeitschaltuhr nicht an eine Steckdose 220-240V angeschlossen wird. Dann erfolgt die Stromversorgung des Speichers über den Netzbetrieb, und die Batterien werden erst wieder aktiviert, wenn das Gerät aus der Steckdose ausgezogen wird oder ein Stromausfall eintritt.

WICHTIGE SICHERHEITSHINWEISE:

• Verwenden Sie das Gerät nicht im Freien.
• Verwenden Sie keine Verlängerungsschnur beim Anschluß des Gerätes.
• Verwenden Sie das Gerät nur bei Umgebungstemperaturen von 0 - 35°C.
• Schützen Sie das Gerät vor Feuchtigkeit und Hitze.
• Öffnen Sie unter keinen Umständen selbst das Gerät, da sonst die Garantie erlischt! Reparaturen dürfen nur von der Servicestelle oder dem autorisierten Fachhandel durchgeführt werden! Fehler beim Zusammenbau können Brände oder elektrische Schläge verursachen.
• Bei Weitergabe des Gerätes an Dritte muß auch diese Bedienungsanleitung unbedingt mitgegeben werden!
• GERÄTE OHNE KABELVERBINDUNG, DIE MECHANISCHE BEWEGLUNGEN AUSFÜHREN, DÜRFEN NICHT DIREKT AN DIE ZEITSCHALTUHR ANGESCHLOSSEN WERDEN.

PROGRAMMIERUNG:

Es stehen Ihnen insgesamt bis 7 verschiedene Ein- und Ausschaltungsvorgänge zur Verfügung, für die 14 Zeiten programmiert werden müssen (7 Einschaltungen und 7 Ausschaltungen).

Jeder dieser Vorgänge kann wahlweise an einem bestimmten Wochentag oder an allen Wochentagen ausgeführt werden.

Mit den ungeraden Programmpositionen werden die Startzeiten programmiert, mit den geraden Positionsziffern werden die Abschaltzeiten programmiert. Die Zeiten für Ein- und Ausschaltungen müssen sich stets abwechseln. Bitte denken Sie immer daran, eine Abschaltzeit zu programmieren, da sonst der Betrieb des angeschlossenen Gerätes nicht wieder unterbrochen wird!

Gehen Sie bei der Eingabe der Programmierungen folgendermaßen vor:

1. EINSTELLUNG DER AKTUELLEN UHRZEIT:

A) Stellen Sie den Schiebeschalter links oben auf "Zeit"
B) Drücken Sie die Taste "STD" so oft, bis die aktuelle Tagesstunde erreicht ist.
C) Wiederholen Sie den Vorgang mit der "MIN"-Taste.
D) Geben Sie nun mit der Taste "Wochentag" den entsprechenden Tag ein.
F) Um die Uhr zu aktivieren, schieben Sie nun den Schiebeschalter nach links auf "Betrieb".

In dieser Position läuft die Uhr, unabhängig von Programmierungen oder Schaltvorgängen, weiter.

2. EINGABE DER EIN- UND AUSSCHALTZEITEN:

A) Stellen Sie den Schiebeschalter auf "PROG". Die eingegebene Uhrzeit wird beibehalten, jedoch zeigt die Anzeige jetzt "0:00 1" an. Die Ziffer rechts gibt die jeweilige Programmierungsnummer an, die Anzeige "0", daß es sich um eine Einschaltzeit-Programmierung handelt.
B) Geben Sie nun mit der "STD" und der "MIN"-Taste die gewünschte Einschaltzeit für den ersten Vorgang ein. Drücken Sie dann die Taste "WOCHENTAG", um einen bestimmten Tag zu wählen, oder drücken Sie solange weiter, bis alle Wochentage angezeigt werden, wenn dieser Vorgang täglich wiederholt werden soll.
C) Drücken Sie nun die "EREIGNIS"-Taste, und die Anzeige springt zur nächsten Programmposition für die

Abschaltzeit weiter. Geben Sie diese wie obenstehend beschrieben ein. Achten Sie hierbei unbedingt auf korrekte Eingabe des/der Wochentage wie für die Einschaltzeit programmiert.

D) Um die Eingabe der Programmierungen zu beenden, stellen Sie den oberen Schiebeschalter wieder auf "Betrieb" und dann den unteren auf "AUTO". Die Zeitschaltuhr ist jetzt aktiviert.

Die rote LED-Anzeige wird aufleuchten, sobald ein angeschlossenes Gerät angeschaltet wird.

3. KONTROLLE DER EINGEGEBENEN BETRIEBZEITEN:

Wenn Sie den oberen Schiebeschalter auf Position "PROG" stellen, wird die erste von Ihnen eingegebene Programmierungsposition angezeigt. Durch Drücken der "EREIGNIS".-Taste können Sie nun alle weiteren Eingaben abrufen. Stellen Sie dann den Schalter wieder auf "BETRIEB".

4. ANSCHLIESSEN DER ZEITSCHALTUHR:

Schließen Sie die Zeitschaltuhr mit dem integrierten Anschluß an eine normale Haushaltssteckdose 220-240V an. Schließen Sie nun den Stecker des gewünschten Gerätes an die Steckdose der Zeitschaltuhr an - wenn diese auf "AUTO" und "BETRIEB" gestellt ist, wird sie sich zur der ersten vorprogrammierten Zeit einschalten und das angeschlossene Gerät in Betrieb setzten.

ACHTEN SIE UNBEDINGT DARAUF, KEINE GERÄTE MIT MEHR ALS 16 AMPERE = 3.200 WATT LEISTUNGSAUF-NAHME ODER 3 AMPERE INDUKTIV AN DIESE ZEIT-SCHALTUHR ANZUSCHLIESSEN!

5. MANUELLER BETRIEB:

Um Geräte außerhalb der programmierten Zeiten dauerhaft in Betrieb zu nehmen oder abzuschalten, wenn diese an die Zeitschaltuhr angeschlossen sind, betätigen Sie bitte den "EIN/AUS"-Schalter an der Schaltuhr.

6. ÄNDERN UND LÖSCHEN VON PROGRAMMIERUNGEN:

Die eingegebenen Programmierungen können ganz einfach geändert werden, indem Sie den oberen Schiebeschalter auf "PROG" stellen, mit der "EREIGNIS"-Taste auf die entsprechende Programmierung vorstellen und dann die gewünschte Programmierung durch Drücken der "STD" oder "MIN"-Taste abändern. Danach den Schiebeschalter wieder auf "BETRIEB" stellen.

Gelöscht werden können nur alle Programme auf einmal. Drücken Sie hierzu einen spitzen Gegenstand, z.B. einen Bleistift oder eine dicke Nadel, in die kleine Öffnung unter "RÜCKSETZEN". Es werden alle bisherigen Programmierungen gelöscht sowie die gespeicherte aktuelle Uhrzeit, und die LCD-Anzeige springt wieder auf "0:00" und beginnt zu blinken.

Sie können nun alle Programmierungen neu vornehmen.

Es könnten ggf. bei der ersten Inbetriebnahme irgendwelche Eingaben angezeigt werden. Überprüfen Sie daher bitte vorsichtshalber mit der "EREIGNIS"-Taste, ob noch weitere Eingaben vorhanden sind, und löschen Sie diese dann mit "RÜCKSETZEN".
