BRUGSANVISNING KA60020S LG

Installerings- og betjeningsvejledning

Glaskeramisk kogeplade

For at undgå ulykker eller skader på kogepladen er det vigtigt at læse denne betjeningsvejledning, før den installeres eller ibrugtages første gang. Behold venligst denne vejledning til senere brug.

KA60020S

Læs venligst denne betjeningsvejledning omhyggeligt.

Først og fremmest er det vigtigt at iagttage »sikkerhedsafsnittet« på de første par sider.

Opbevar venligst betjeningsvejledningen til senere brug.

Giv den videre til den næste ejer af komfuret.

Følgende symboler bruges i teksten:

Sikkerhedsoplysninger

--Advarsel: Oplysninger om brugerens personlige sikkerhed.
--Vigtigt: Oplysninger om, hvordan man undgår at ødelægge komfuret.

1. Disse tal viser trin for trin, hvorledes komfuret benyttes.
2. ...
3. ...
   Denne betjeningsvejledning indeholder oplysninger om skridt, man selv kan tage for at udbedre en mulig fejlfunktion. Jf. afsnittet »Hvad man gør, hvis ...«.

Sikkerhed 4-7

Egnet køkkenudstyr 8-9

Beskrivelse af komfuret 10

Kogezoner og -styring 10

Enhedens nøglefunktioner ....11

Betjeningsvejledning 12-17

Betjening af komfurpladen 12

Valg af kogezone 13

Børnesikring 14

Tidsindstilling 15-16

Pause 17

Diagram til indstilling af kogezonerne 18

Automatisk tidsbegrænser 19

Rengøring og pleje.... 20-21

Installeringsvejledning 22-30

Tekniske data 22

Forordninger, standarder, direktiver 23

Sikkerhedsvejledning til installatøren 24

El-tilslutning 25-26

Indbygning 27-30

Fejlfinding 31-34

Service 35

Dette komfurs sikkerhedsaspekter er i overensstemmelse med accepterede tekniske standarder og IEC-standarderne. Som producent mener vi dog også, at det er vores ansvar at gøre Dem fortrolig med følgende sikkerhedsvejledning.

El-sikkerhed

• Installeringen og tilslutningen af det nye komfur må udelukkende udføres af kvalificerede personer.
• Reparationer af komfuret må udelukkende udføres af godkendt servicepersonale.
  Reparationer udført af uerfarne personer kan forårsage tilskadekomst eller alvorlig fejlfunktion. Hvis komfuret skal repareres, bedes man kontakte det lokale servicecenter.
• Denne tilslutning kan opnås ved, at stikdåsen er tilgængelig eller ved indsætning af en kontakt i den faste installation, der foretages i henhold til installationsbestemmelserne
  Tip Følg venligst denne vejledning, da garantien ellers ikke dækker nogen skade, der måtte opstå.
• Planforsænkede komfurer kan kun anvendes, hvis de er installeret i egnede underskabe og arbejdspladser, der overholder de relevante standarder. Dette giver tilstrækkelig beskyttelse mod elektriske stød, som det kræves af godkendelsesorganet.
• Hvis det installerede komfur fungerer dårligt eller får revner: – Sluk alle kogezoner, og kontakt servicecentret.
  Hvis der er revner i overfladen, skal komfuret slukkes for at undgå faren for elektrisk stød. Anvend ikke komfurpladen, før glasoverfladen er udskiftet.
  Under tilberedningen må der aldrig bruges aluminumsfolie, produkter svøbt i aluminiumsfolie eller dybfrostmad i aluminiumskøkkengrej på komfurpladen.
  Hvis elledningen beskadiges, må den kun udskiftes af producenten, dennes serviceværksted eller en tilsvarende kvalificeret person for at undgå risiko.

Børnesikring

ADVARSEL! Tilgængelige dele kan blive varme under brug. Små børn skal holdes på afstand.

Dette komfur er ikke beregnet til, at små børn eller svagelige personer bruger det, medmindre de er under passende opsyn af en ansvarlig person, så det sikres, at de bruger komfuret på en sikker måde. Små børn skal holdes under opsyn for at sikre, at de ikke leger med komfuret.

Kogezonerne bliver meget varme, når der laves mad. Derfor skal små børn altid holdes på afstand af komfuret. Selvom kogetoppen er udstyret med en kontrollås, kan overflader stadig være varme.

Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sanse- eller mentale evner, eller manglende erfaring og viden, medmindre de har fået tilsyn eller instruktioner om brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

Sikkerhed ved brug

• Dette komfur kan kun bruges til normal kogning og stegning i hjemmet. Det er ikke udformet til forretnings- eller industriformål.
• Komfurpladen må ikke bruges til at opvarme lokalet.
• Vær forsigtig, når der tilsluttes el-apparater i nærheden af komfuret. Elledninger må ikke komme i berøring med den varme overflade.
  • Overophedet fedt og olie bryder hurtigt i flammer. Hold øje med madlavningen, når der laves mad med fedt eller olie.
• Sluk for kogepladerne på kontakten efter brug og stol ikke på grydedetektoren.
• Hold altid styrepanelet rent og tørt.
• Stil aldrig brændbare genstande på komfuret.
• Der må ikke opbevares nogen som helst brændbare artikler eller spraydåser i skuffen lige under komfuret.
• Ledninger på elektriske apparater må ikke komme i berøring med de varme plader. Det kan beskadige komfuret og ledningens isolering.

Sikkerhed ved rengøring

• Sluk altid komfuret før rengøring.
• Af sikkerhedsgrunde må komfuret ikke rengøres med dampstråle eller højtryksrenser.
• Rengør komfuret i overensstemmelse med vedligeholdelses- og rengøringsvejledning i den håndbog.
• Brug ikke damprenser ved rengøring af komfurets toplade.
• Brug ikke skrappe, slibende rengøringsmidler eller skarpe metalskrabere til at rengøre ovnlågens glas, da de kan ridse overfladen, hvilket kan få glasset til at gå i stykker.

Sådan undgås skader på komfuret

• Brug ikke kogearealet som arbejdsbord eller oplagringsplads.
  • Vær forsigtig med hjørner og kanter, når gryder og pander flyttes rundt.
• Kogezonerne må ikke være tændte, når der står tomt køkkengrej på dem, eller hvis der ikke står noget på dem.
• Keramisk glas er hårdført og upåvirkelig af kraftige temperaturskift, men det kan gå i stykker. Det kan tage skade, hvis særligt hårde eller skarpe genstande falder ned på det.
• Vær meget forsigtig, hvis der benyttes støbejernskøkkengrej eller andet med grove kanter eller grater. Hvis de skubbes, kan det medføre ridser i glasset.

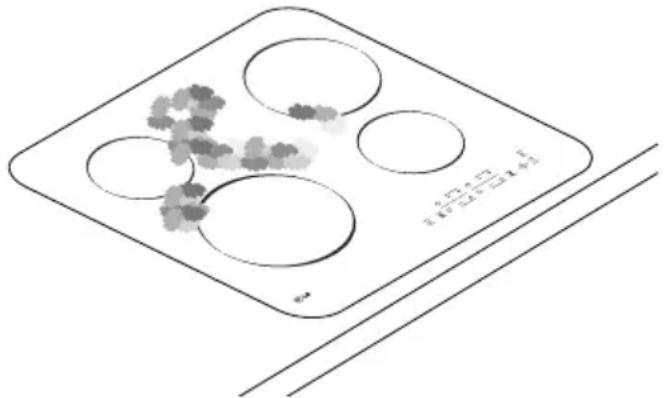

• Hvis der falder sukker eller noget med sukkerindhold ned på en varm kogezone og smelter, så fjern det straks, mens det stadigt er varmt. Hvis det får lov at køle af, kan det beskadige overfladen, när det fjernes.

Vigtigt: Man kan risikere at brænde sig, hvis glasskraberen

- Hold genstande eller materialer, der kan smelte, f.eks. plastredskaber, aluminiumsfolie eller madfilm, væk fra den keramiske glasoverflade. Hvis sådanne andre materialer eller mad er smeltet på glasset, bør det også fjernes med det samme.

Bortskaffelse af gamle apparater

ADVARSEL: Før gamle apparater bortskaffes, bedes de venligst gøres ubrugelige, så de ikke udgør en farekilde.

Dette gøres af en en kvalificeret person, der afinstallerer apparatet fra strømforsyningen i huset.

Til beskyttelse af miljøet er det vigtigt, at udslidte apparater bortskaffes på den korrekte måde.

• Apparatet må ikke bortskaffes sammen med husstandsaffaldet.
• Kommunen eller miljømyndighederne giver oplysninger om indsamlingsdatoer eller offentlige lossepladser.

Bemærk: Fugt, der kommer fra eller optræder i nærheden af komfuret.

Fugten kan komme fra træværket og komfuret, når komfuret tages i brug første gang eller igen efter lang tids pause.

Dette er ikke en fejl ved komfuret.

Gryder og pander

Jo bedre gryde, jo bedre madlavningsresultater.

- Man kender gode gryder og pander på deres bunde. Bunden skal være så tyk og flad som muligt.

• Når der købes nye gryder og pander, skal man være særlig opmærksom på bundens diameter. Producenter anfører ofte kun overkantens diameter.
• Gryder med aluminums- eller kobberbund kan give en misfarvning på den keramiske glasoverflade, der kan være meget vanskelig eller umulig at fjerne.
• Vær meget omhyggelig, når der bruges støbejernsgryder eller gryder med ødelagt bund, der er grove eller har grater. Der kan komme ridser, hvis de skubbes hen over overfladen.

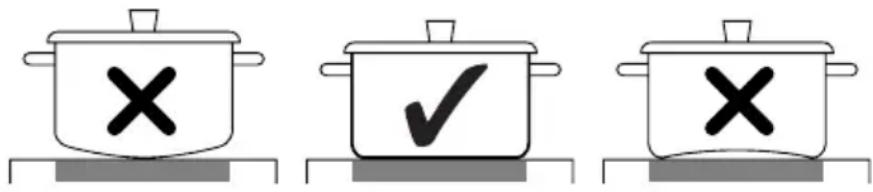

• Når en grydes bund er kold, buer den normalt lidt indad (konkav). De må aldrig bue udad (konvekse).
• Hvis man anvender særligt kogegrej (f.eks. en trykkoger, simregryde, wok mv.), så vær opmærksom på producentens anvisninger.

Almindelige oplysninger

• Bunden skal altid være ren og tør.
• For at undgå grimme ridser på den keramiske glasoverflade bør man ikke skubbe gryder og pander rundt, men løfte dem i stedet, når de skal flyttes.
• Der kan opstå ridser fra sandkorn (f.eks. efter rengøring af grøntsager), der trækkes med gryden hen over kogefladen.
• Brug altid store gryder til retter med megen væde, så det ikke koger over.

Energispareråd

Der kan spares værdifuld energi ved overholdelse af følgende punkter:

• Stil altid gryder og pander på pladen, før kogezonen tændes.
• Snavsede kogezoner og grydebunde øger strømforbruget.

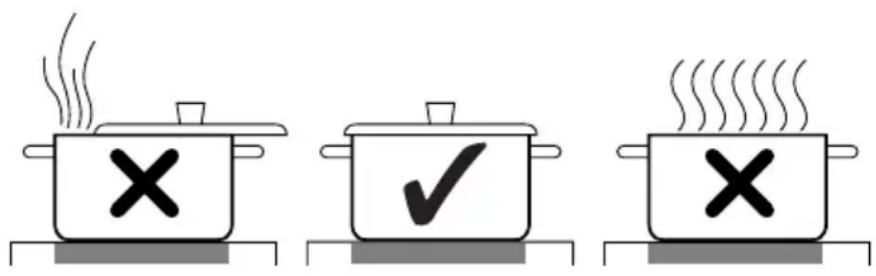

• Når som helst det er muligt, så læg låget helt på gryder og pander, så de er helt dækkede.

• Sluk for kogezonerne før kogetiden er udløbet, så du bruger restvarmen til at holde maden varm, eller når emner skal smeltes.
• Grydens bund bør have samme størrelse som kogezonen.

- Ved brug af trykkoger kan kogetiden reduceres med op til 50%.

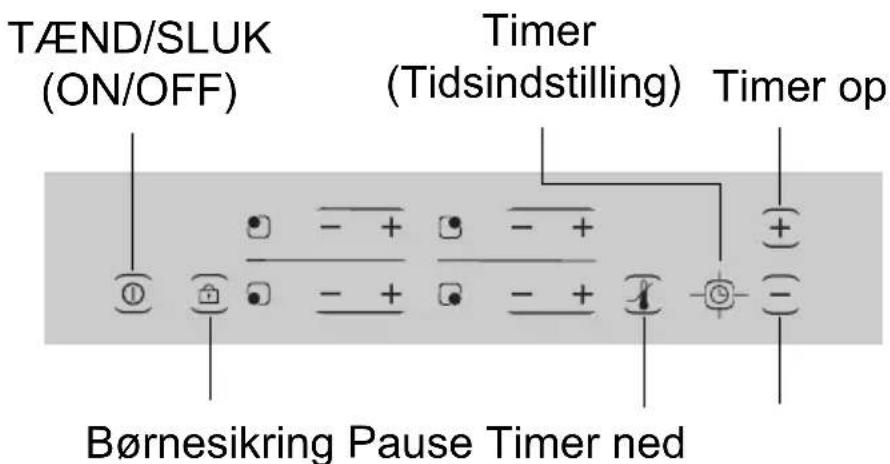

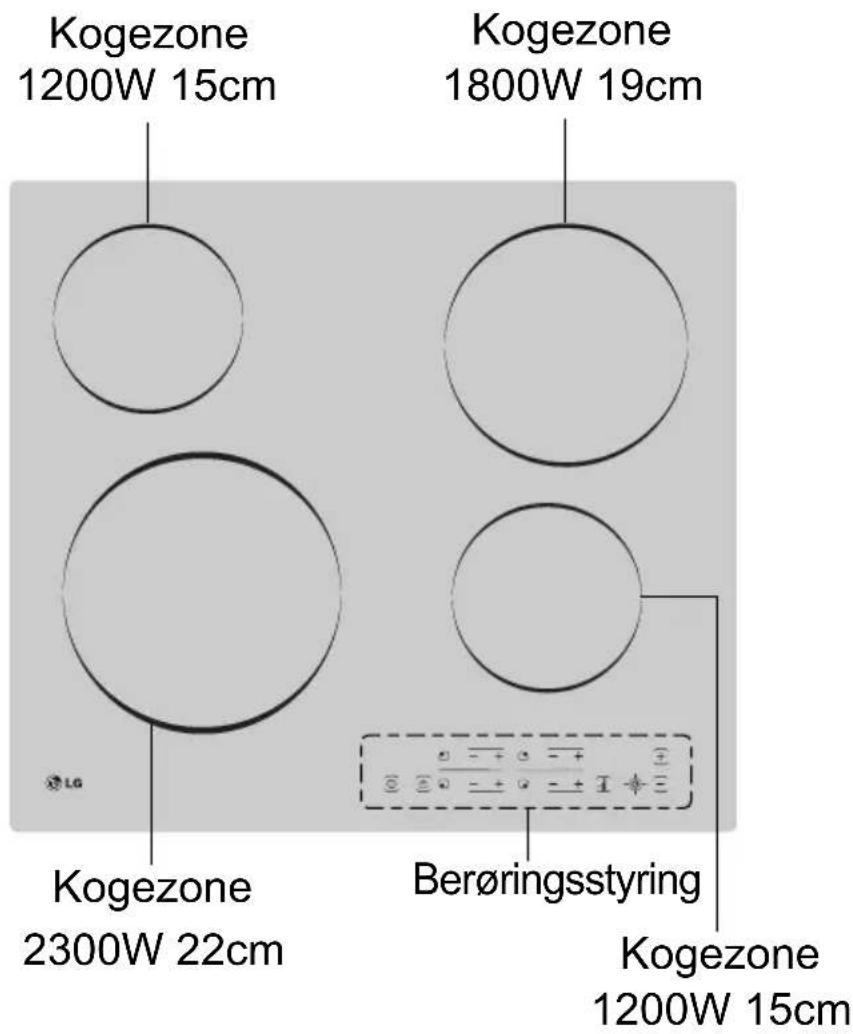

Kogezoner og -styring

• Kogezoner: Enheden er udstyret med keramisk glas.
• Fingertouch betjening: Enheden betjenes ved hjælp af Fingertouch betjening.
• Nem rengøring: Fordelen med glaskeramisk kogeoverflade og Fingertouch betjening er, at det er nemt at gøre rent. Det er nemt at rengøre den flade overflade.
• Betjenings- og funktionsindikatorer: Digitale indikatorer oplyser om foretagne indstillinger, aktiverede funktioner og om enhver eventuel restvarme fra den tilsvarende kogezone.
• Sikkerhedsafbryder: En sikkerhedsafbryder sikrer, at der slukkes for alle kogezoner, hvis der trykkes på knappen Tænd/sluk (On/off), men intet effektniveau er valgt indenfor 10 sekunder.
• Tænd/sluk (On/off): Tænder eller slukker (On/off) for strømmen med én berøring.
• Børnesikring: Du kan låse betjeningen med et tryk på denne knap som en sikkerhedsforanstaltning overfor børn. Hvis du trykker på knappen én gang til, ophæves børnesikringen. Knappen skal trykkes ned i 3 sekunder, før den låser.
• Pause: Med denne knap slår du alle kogezoner over på lav effekt.
• Restvarmeindikator: Der vises et (H) for restvarme i displayet, hvis kogezonen bliver så varm, at der er fare for, at maden brænder på. Efterhånden som kogezonen køler mere af, skifter displayet til (h). Displayet lyser, indtil kogezonen er tilstrækkeligt afkølet.
• Timer: Der kan automatisk slukkes for alle kogezoner ved brug af den indbyggede timer. Når kogetiden er udløbet, slukkes der automatisk for kogezonen.
• Op (+) / ned (-): Sådan indstiller du varmeindstilling og timer med disse knapper.

Tør den keramiske glasoverflade med en fugtig klud og rengøringsmiddel til keramiske kogetoppe.

Vigtigt: Benyt ikke kaustiske og slibende rengøringsmidler! Det kan ødelægge overfladen.

Betjening af komfurpladen

En berøringstast aktiveres ved blot at give den et fast tryk med fingeren.

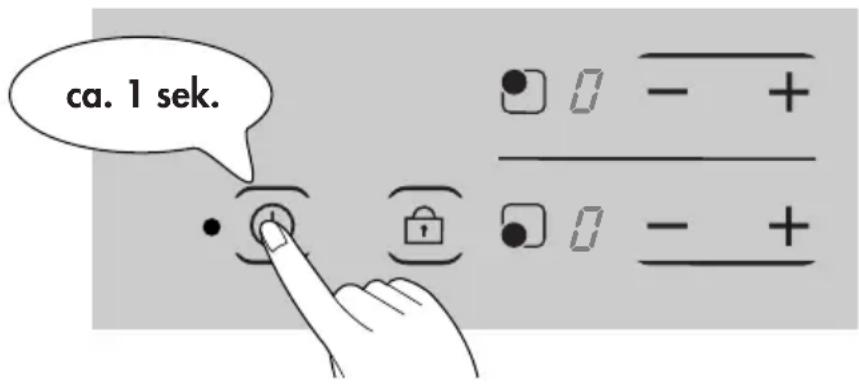

Sådan tændes komfuret

Hele komfuret tændes med "Tænd/Sluk"-tasten ( ).

Berør "Tænd/Sluk"-tasten i ca. 1 sekund.

Dette vises ( ☐ ).

Det digitale display viser (☐) og indikatoren ved siden af "Tænd/Sluk" tændes.

Når "Tænd/Sluk"-tasten er blevet berørt for at tænde komfuret, skal der vælges en af kogezonerne inden for ca. 10 sekunder ved hjælp af tast for den pågældende kogezone.

I modsat fald slukker komfuret igen af sikkerhedshensyn.

Tip Hvis der er slukket for en enkelt kogezone eller for hele kogepladen, vises en hvilken som helst restvarme med et (H) eller (h) i displayet for de relevante kogezoner.

Valg af kogezone

Ved indstilling og justering af effekt (1 til 9) til madlavning skal du berøre den respektive kogezones (+), (-) knap.

Indstilling af varmeniveau

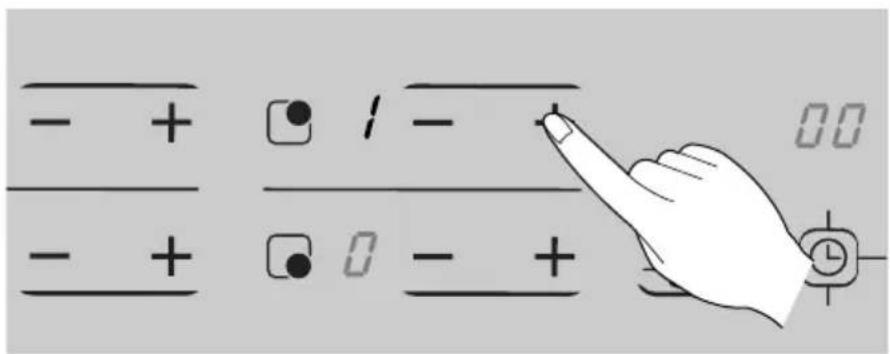

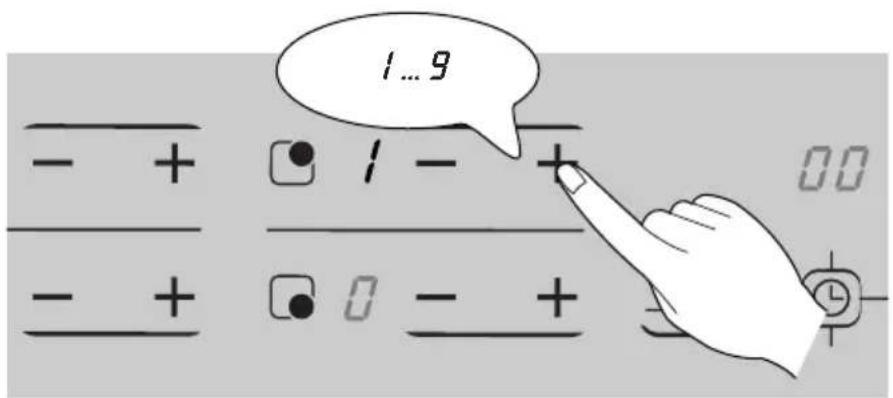

For at vælge den ønskede kogezone og indstille varmeniveauet skal du berøre den tilsvarende kogezones (＋), (－) knap.

Med (＋) knappen øger du varmeeffekten og med (－) knappen sænker du den.

Tip Når du berører ( - ), indtil den er tilbage på nul, slukkes der for kogezonerne.

1. Til hurtig indstilling när effektniveau "0" vises.

Berør knappen (+) eller (-).

Første gang du trykker på knappen (☐), indstilles varmeeffekten på (☐).

Første gang du trykker på knappen ( + ), indstilles varmeeffekten på ( / ).

Hvis effektniveauet står på (9) og du vil slukke for kogepladen, kan du trykke endnu en gang på knappen (+), hvorefter varmeniveauet er på (0).

1. ∅nsker du en hurtigere justering, skal du berøre enten knappen (+) eller (-), indtil den ønskede værdi opnås.
2. For at beskytte brugeren.

Hvis du trykker på en knap i længere end 9 sekunder, vises (E1) i timer-displayet. For at annullere (E1) skal du trykke på knappen Tænd/sluk (On/Off). Dette relaterer ikke til timer-knappen.

Børnesikring

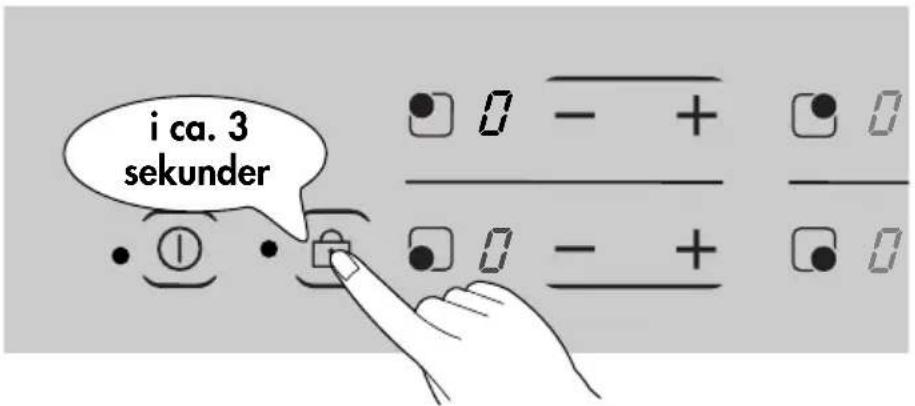

Du kan läse betjeningen med denne knap som en sikkerhedsforanstaltning overfor børn. Hvis du trykker på knappen én gang til, ophæves børnesikringen.

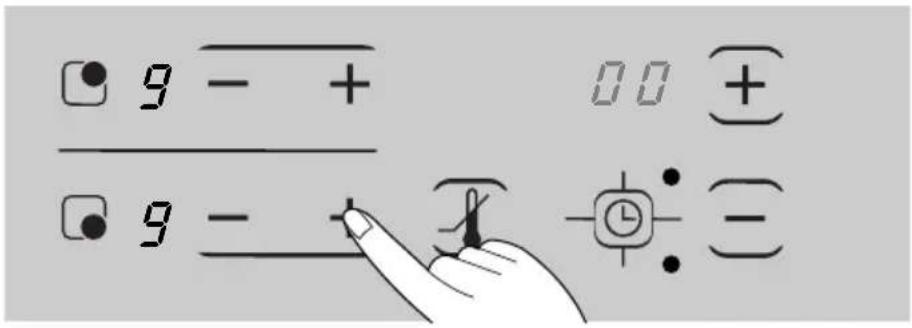

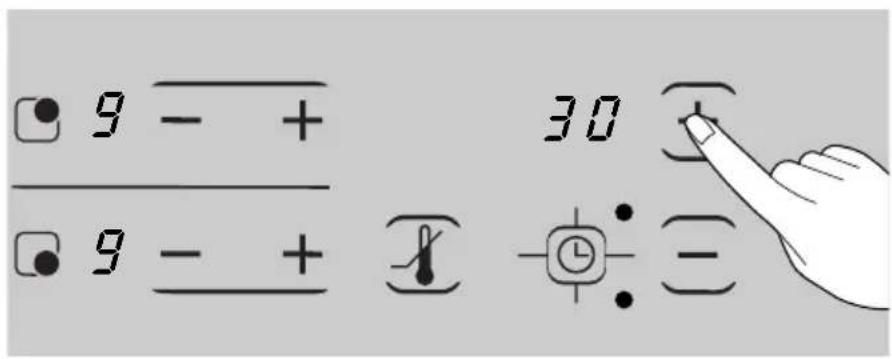

Tidsindstilling

Kogetiden kan indstilles ved hjælp af den indbyggede timer i alle kogezoner. Når kogetiden er udløbet, slukkes der automatisk for kogezonen.

1. Ved brug af knappen til kogezonen kan du vælge den ønskede kogezone og indstille det ønskede varmeniveau.

1. Ved brug af knappen (±) eller (≡) kan du indstille eller justere den ønskede tidsperiode (fx 30 minutter),

Efter et par sekunder starter timeren automatisk og viser, hvor meget tid, der er tilbage, før den slukkes.

Når den indstillede kogetid er udløbet, slukkes der automatisk for kogezonen, og der lyder et signal.

∅nsker du at indstille timeren hurtigere, skal du lade fingeren berøre knappen ( + ) eller ( - ), indtil den ønskede tid opnås.

Hvis du først har trykket på knappen ( - ), starter tidsindstillingen ved 99 minutter. Hvis du først har trykket på knappen ( + ), begynder tidsindstillingen på 30 minutter.

Hvis du fortsætter med at berøre knappen (＋) eller (－), øges eller sænkes tidsindstillingen.

Sådan får du vist restkogetiden

Hvis du berører knappen Timer endnu en gang, vises restkogetiden for den valgte kogezone i timerens displayvindue..

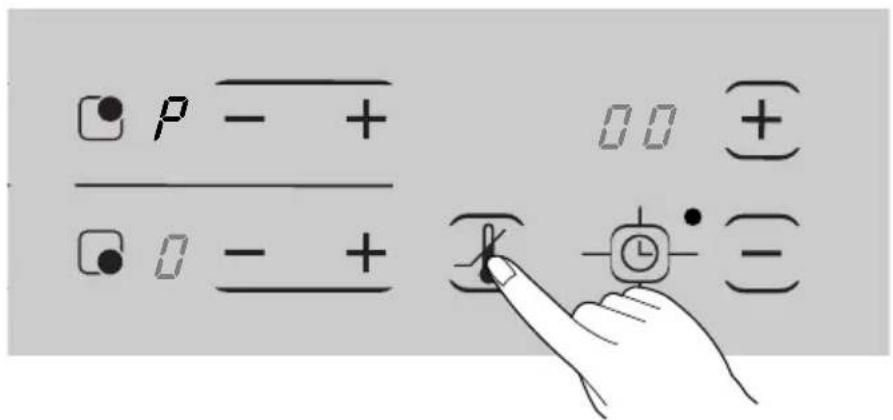

Pause

Hvis du vælger knappen Pause, sænkes den enkelte aktive kogezone til lav indstilling. Hvis Pause er deaktiveret, går hver enkelt kogeplade tilbage til den originale indstilling.

Diagram til indstilling af kogezonerne

Varmeindstilling		egnet til
9	Opvarmning	Bringe væsker i kog.
7-9	Kraftig Bruning Friturestegning	Bruning af kød, opvarmning af olie til friturestegning eller sautering.Fortsættelse af hurtigkogning ved store mængder væske.
6-7	Bagning Stegning	Stegning af kød, schnitzler, cordon bleu, koteletter, pandekager, rissoler, roux (skysovs),let stegning, stegte pølser, lever, æg.
4-5	Kogning	Tilberedning af større portioner mad, sammenkogte retter og supper, dampning af kartofler, kogning af kødfond eller bouillon
3-4	Dampning	Dampning af grøntsager eller braisering af kød, kogning af risengrød
2-3	Simring	Simring af ris- eller mælkebaserede retter, dampning af mindre mængder kartofler eller grøntsager, opvarmning af færdigretter.
1-2	Smeltning	Luftige omeletter, egg royale, hollandaisesauce, til at holde fisk varme, smelte smør, chokolade, husblas
0		Slukket

Bemærk:

Varmeindstillingen anført i tabellen ovenfor er kun vejledende, som man kan henholde sig til. Man skal blot justere varmeindstillingerne efter køkkengrej og ingredienserne.

Automatisk tidsbegrænser

Hvis et element er i konstant anvendelse i lang tid, uden at indstillingen er blevet ændret, aktiveres den automatiske tidsbegrænser.

Derefter indstilles effektniveauet (☐) automatisk.

Berøring af ( + ) eller ( - ) vil nulstille brænderen. Følgende tabel viser den automatiske tidsbegrænsers aktiveringstider.

* Induktion

Varmeindstilling	1	2	3	4	5	6	7	8	9
maks. 6t 5t	4t 1,5t

\* Automatisk styring af effektniveau

Det viste effektniveau kan afvige fra det faktiske effektniveau i det høje temperaturområde.

For at undgå, at komfurpladen overophedes, styres effektniveauet automatisk

Let tilsmudsning

1. Tør den keramiske glasoverflade med en fugtig klud og en smule rengøringsmiddel til kogetoppe.
2. Tør efter med en ren klud. Der må ikke være rester af rengøringsmidlet på overfladen.
3. Rengør omhyggeligt hele den glaskeramiske kogeflade én gang om ugen med et stålrenseblad til glaskeramik, der fås i handlen.
4. Tør derefter den glaskeramiske overflade med rigeligt med rent vand, og tør efter med en ren fnugfri klud.

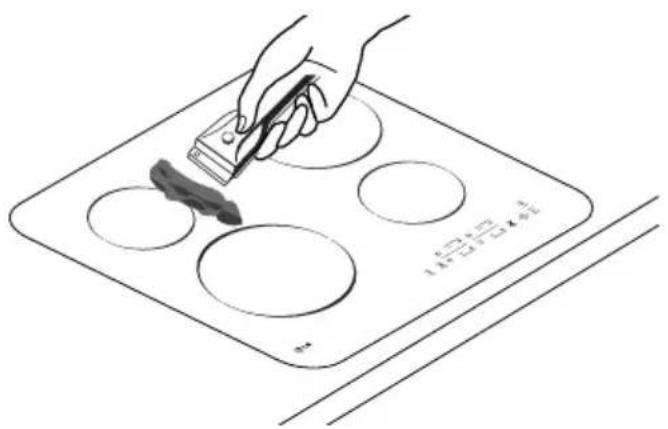

Svære pletter

1. Mad, der er kogt over eller stænk derfra, fjernes med en glasskraber.
2. Sæt glasskraberen i en vinkel mod den glaskeramiske overflade.
3. Fjern skidtet ved at skubbe bladet hen over området.

Der kan fås glasskrabere og rensere til keramisk glas, f.eks. CERA CLEAN, cerafix, sidol til ceran+stål, hos den lokale isenkræmmer.

1. Sukker, smeltet plastik, aluminiumsfolie eller andre materialer, der kan smelte, skal straks fjernes med en glasskraber, mens det stadig er varmt.

Vigtigt: Der er fare for, at du brænder dig, hvis glasskraberen bruges på en varm kogezone!

1. Rengør kogepladen på normal vis, när den er afkølet.

Hvis det smeltede materiale på en kogezone allerede er kølet af, skal du igen varme den op for at få det af.

Du kan ikke fjerne ridser eller mørke mærker på en glaskeramisk kogeoverflade, der er fremkommet på grund af en pandebund med skarpe kanter.

Men de vil ikke påvirke kogepladens funktion.

Vigtigt: Rengøringsartikler må ikke komme i kontakt med den varme glaskeramiske overflade.

Alle rengøringsartikler skal fjernes med masser af vand efter rengøringen, da de kan have en ætsende effekt, når ringene varmes op næste gang! Brug ikke nogen som helst skrappe rengøringsmidler eller ovnspray, grove skurepuder eller panderensemidler med slibeeffekt.

Den glaskeramiske overflade skal rengøres efter hver brug, mens den er berøringsvarm eller kold. Så undgår du, at spildte ting brænder sig fast.

Skæl og vandmærker, fedtpletter og sølvlignende pletter fjernes med en almindeligt tilgængelig skraber til glaskeramisk plade eller rustfri stål.

Tekniske data

Vigtigt! Det nye komfur må kun installeres og tilsluttet af en godkendt fagmand.

Følg venligst denne vejledning, da garantien ellers ikke dækker nogen skade, der måtte opstå.

Komfurets dimensioner

Bredde 575mm

Dybde 515mm

Højde 40mm

Dimensioner for udskæringer i bord

Bredde 560mm

Dybde 500mm

Hjørneradius 5mm

Kogeringe

Stilling Diameter Strøm

Forreste venstr 220mm 2300 W

Bageste venstre 150mm 1200 W

Bageste højre 190mm 1800 W

Forreste højre 150mm 1200 W

Bemærk: Det opgivne strømforbrug kan variere efter køkkengrejets størrelse og materialer.

Tilslutningsspænding 220-240 V 1AC/2NAC

50/60 Hz

Maksimal tilsluttet ydelsesbelastning 6,5 kW

Forordninger, standarder, direktiver

• EN 60335-1 og EN 60335-2-6
om sikkerhed vedrørende elektriske apparater til husholdningsbrug og tilsvarende formål og
• EN 60350
Metoder til måling af ydelse.
• EN 55014-2
• EN 55014-1
• EN 61000-3-2
• EN 61000-3-3

om grundlæggende krav til elektromagnetisk kompatibilitet (EMC-direktivet)

Dette komfur er i overensstemmelse med følgende EU-direktiver:

- 73/23/E∅F af 19.2.1973 (lavspændingsdirektivet)

- 89/336/E∅F af 3.5.1989 (EMC-direktivet, inkl. ændringsdirektiv 92/31/E∅F).

- 93/68/E∅F Fællesskabets mærkningsdirektiv

Sikkerhedsvejledning til installatøren

- Der skal indsættes en anordning i den elektriske installation, der muliggør, at apparatet kan afbrydes fra strømmen på alle poler med en kontakt, der åbner mindst 3 mm. Egnede isolatorer inkluderer ledningsafbrydere, sikringer (sikringer med gevind skal fjernes fra holderen), jordfejlsudløsere og kontaktorer.

- Med hensyn til brandbeskyttelse, svarer dette apparat til type Y (EN 60335-2-6).

Kun denne type apparat kan installeres med et højt skab eller væg på den ene side.

• Der må ikke være skuffer under komfurpladen.
• Installeringen skal sikre mod stød.
• Køkkenelementet, som apparatet monteres i, skal overholde stabilitetskravene i DIN 68930.
• For beskyttelse mod fugt, skal alle save de overflader lukkes med en egnet forsegler.
• På flisebelagte arbejdsoverflader skal samlingerne i det område, hvor komfurpladen sidder, være helt fyldt op med fugemasse.
• På natur-, kunststens- eller keramiske plader skal de fjederbelastede låse hæftes med egnet kunstharpiks eller flerkomponentlim.
• Sørg for, at forseglingen er ordentligt på plads mod arbejdspladen uden åbninger. Der må ikke påføres ekstra silikoneforsegling. Dette vil gøre afmonteringen vanskeligere i forbindelse med servicering.
• Komfurpladen skal trykkes op nedefra, när den tages ud.
• Rengør arbejdspladen inde i udskæringen.
• Oprindeligt sidder der forseglingstape på det keramiske glas.

El-tilslutning

Før tilslutning kontrolleres, at komfurets nominelle spænding, det er den spænding, der står på specifikationspladen, svarer til den spænding, der er til rådighed.

Mærkepladen sidder på komfurets nederste ramme.

Sluk for strømmen ved hovedkontakten, før komfurets kabler tilsluttes husets kredsløb.

Varmeelementets spænding er 230V\~ vekselstrøm. Komfuret kan sagtens arbejde med 220 V\~ og 240 V\~ vekselstrøm.

Komfuret tilsluttes strømmen ved hjælp af en anordning, der tillader at det afbrydes fra strømmen på alle poler med en kontakt, der åbner mindst 3 mm, f.eks. automatisk ledningsafbryder, jordfejlsafbryder.

Der skal bruges et kabel af typen H05SS-F (180 °C) eller højere værdi ved tilslutning til hovedstrømmen.

Tilslutningen skal udføres som vist i diagrammet.

Forbindelserne skal monteres i overensstemmelse med det relevante tilslutningsdiagram. Jordledningen sluttes til klemme ( ≡ ).

Jordledningen skal være længere end de ledninger, der bærer den elektriske strøm.

Kabelforbindelserne skal udføres i overensstemmelse med regulativerne, og tilslutningsklemmernes skruer strammes forsvarligt.

Endelig skal tilslutningskablet sikres med en ledningsholder og dækslet lukkes med et fast tryk (låses).

Før der tændes første gang, skal alle beskyttelsesfilm eller klistermærker fjernes fra den glaskeramiske overflade.

Så snart der er tilsluttet til strømmen, kontrolleres at alle kogezoner er klar til brug ved kort at tænde hver af dem på maksimum.

Når der endelig sættes strøm til komfurpladen, vil displayet vise et blinkende H. Dette sker også efter strømafbrydelse.

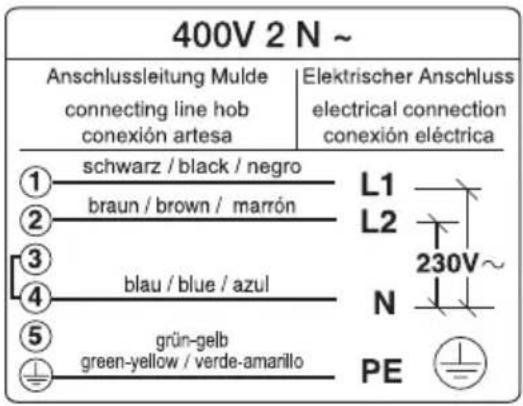

•Ved trefaset (brug tofaset)

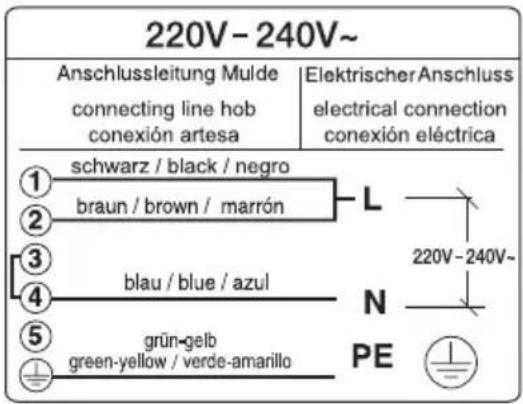

•Ved enfaset

Advarsel: Vær opmærksom på (overensstemmelse) i fase- og nulledningsfordeling mellem husets installation og apparatet (tilslutningsdiagram), ellers kan der ske skade på komponenterne.

Der vil ikke blive accepteret garantireklamation ved manglende funktion på grund af ukorrekt installering.

Tilslutningsboksen skal være i overensstemmelse med de elektriske specifikationer og tolerancetemperatur for komfurpladen. Derudover skal den være certificeret.

Indbygning

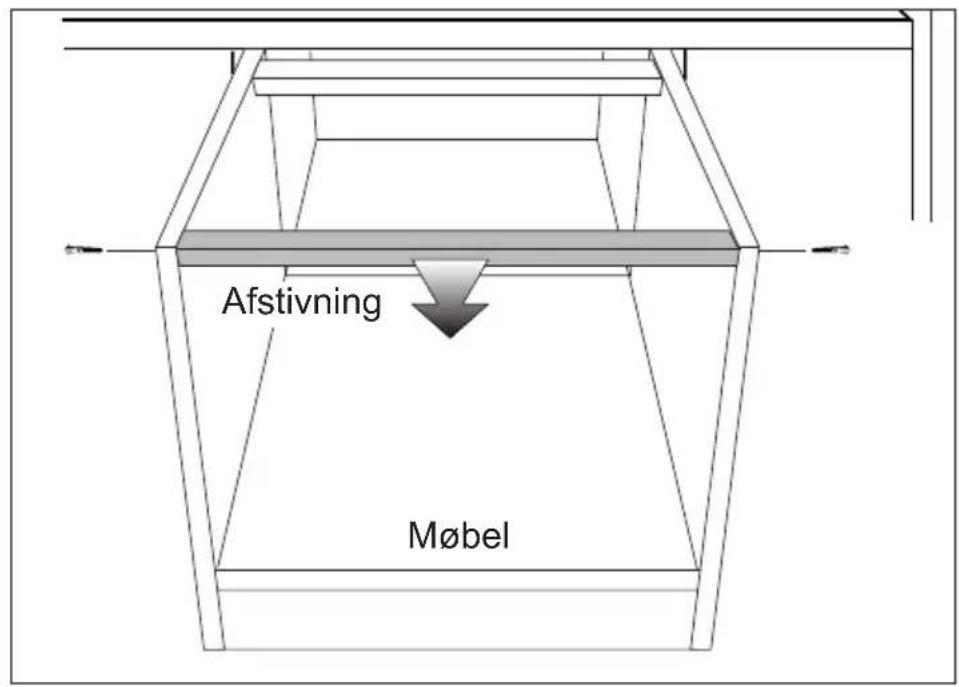

Fjern afstivningen fra køkkenelementet, så komfuret kan få luft tilført.

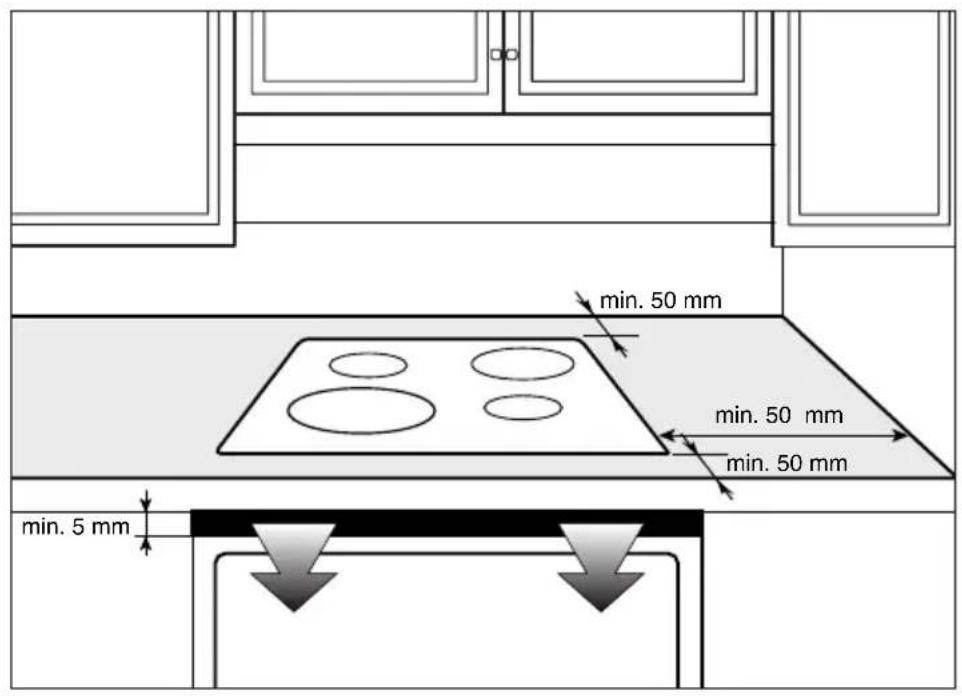

Følg fig.3 for min. krævede afstande på fladen.

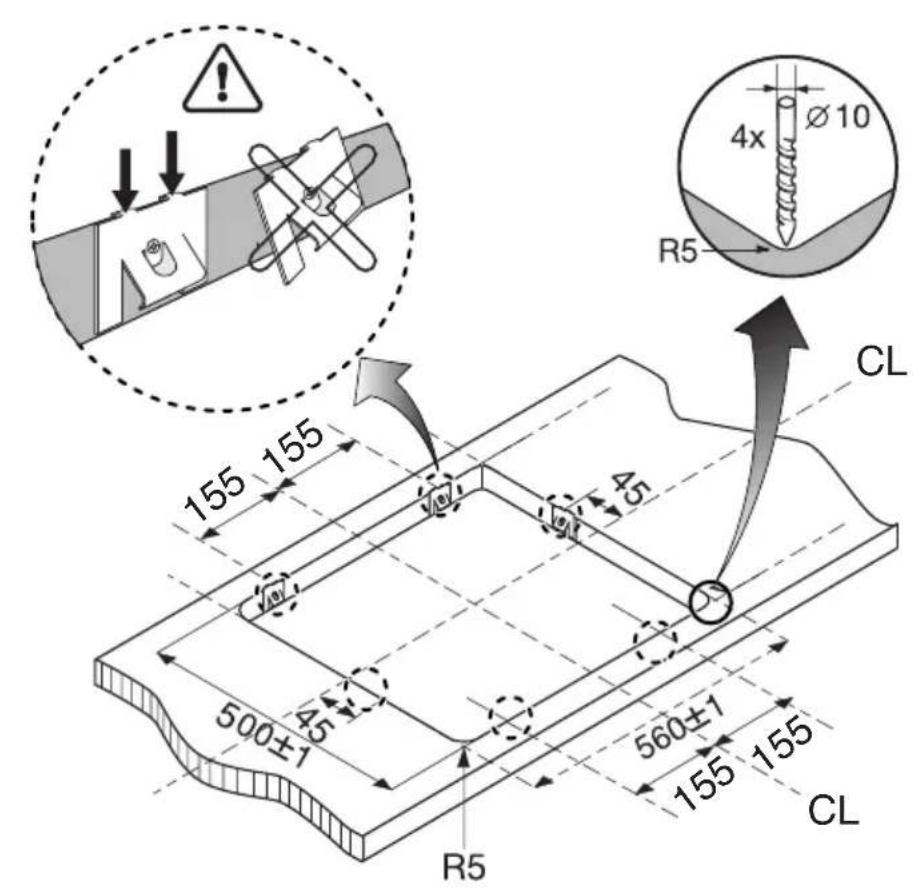

Udskæring til hus og placering af monteringsbøjler.

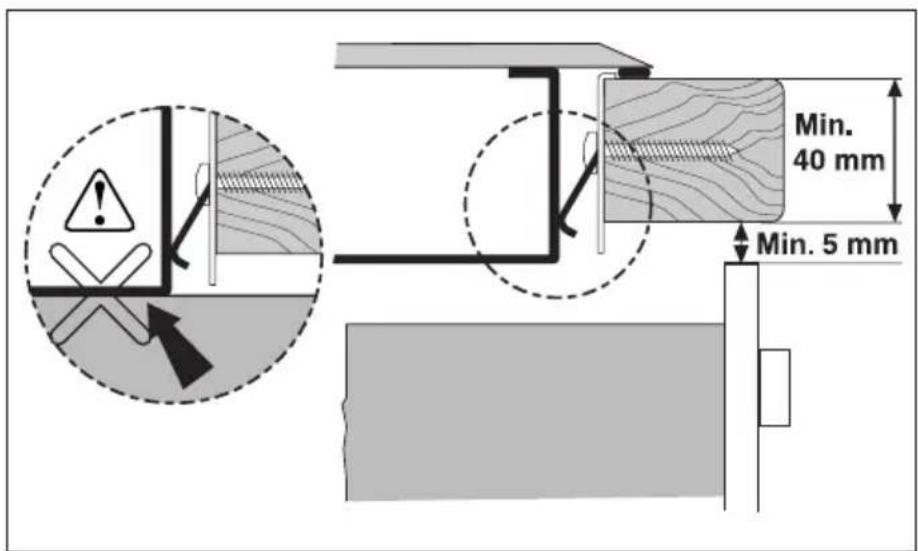

Brædtet monteres under komfurpladen.

Komfurpladen sættes ned i udskæringen, som vist i fig. 5.

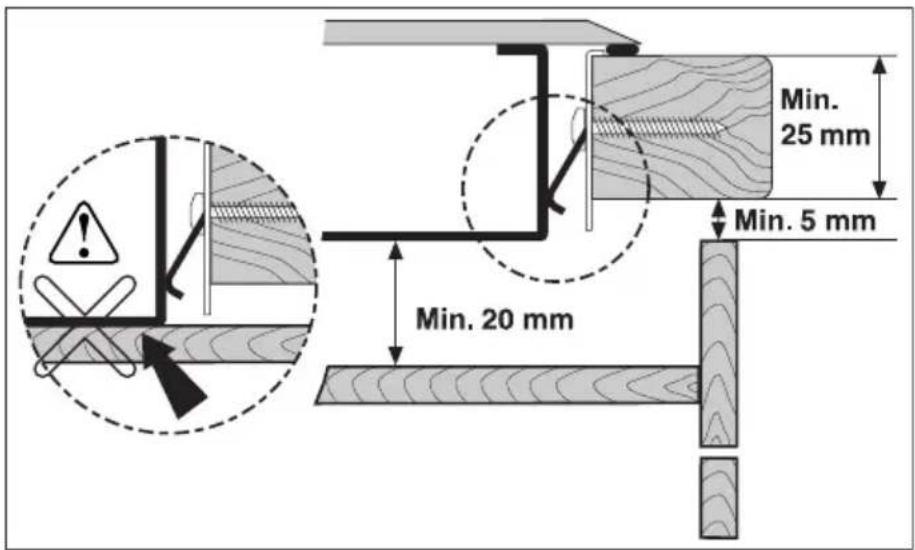

Forsigtig! Det er meget vigtigt at holde en afstand på 20 mm mellem komfurpladens hus og brændbare overflader.

Sørg for, at komfurpladen sidder helt på plads og med skumtape trykket sammen mod bordets top.

Installeringsvejledning

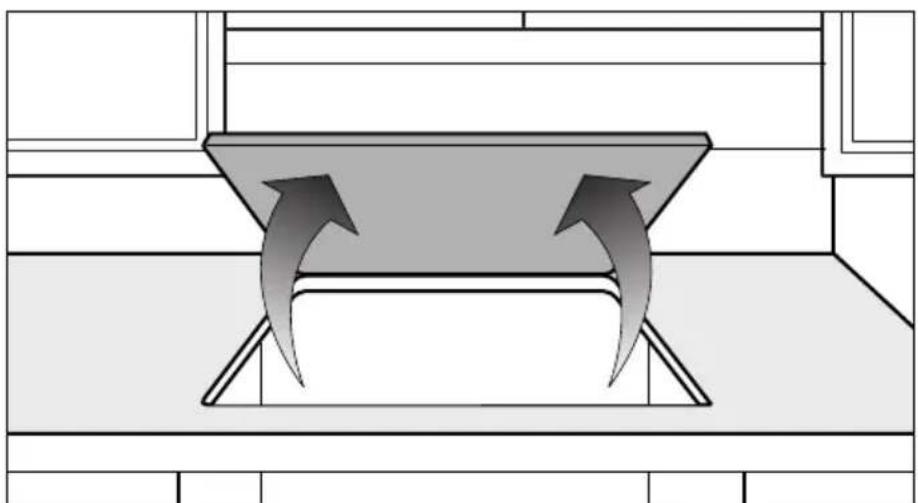

Komfurpladen fjernes ved at trykke den ud fra neden af.

Der er ofte en simpel forklaring på fejlfunktion. Læs venligst den medfølgende vejledning, før der ringes efter eftersalgsservice:

Problembeskrivelse	Mulige årsager eller måder til afhjælpning
Komfurpladen virker ikke.	Se nedenfor.- Hovedsikring (sikringskasse).(Hvis sikringen springer flere gange, tilkaldes en autoriseret elektriker).- Tilslutning og hovedkontakt.- Vælg den tilhørende kogezone.- Den ønskede varmeindstilling vælges.
Kogezonen kan ikke tændes.	Se nedenfor.- Oplåsning- Berøringstasterne er delvist dækket af en fugtig klud eller væske.-(E1) skærm:Jf. (E1)displaymenuen.
Styring virker forkert	Kontroller venligst, at der ikke er uønskede genstande på styrepladen.
Indikator viser (E)	• Kontroller at husets sikringer er relevante for komfuret. Kontroller, om der har været strømafbrydelse.Styrepanelet er meget snavset, der er mad på, eller der ligger en genstand på styrepanelet. Tør styrepanelerne omhyggeligt af, eller fjern genstanden.Berør det pågældende styrepanel. Det blinker ikke mere.
	Display	Fejl	Handling
	E1	Berøring stiden er for lang.	Hvis en tast holdes nede i mere end 9 sekunder uafbrudt, vises denne meddelelse (dette gælder ikke timeren.Og hvis der ligger vand eller en metalgenstand på tasten, vises meddelelsen også.Dette forhindrer, at vand etc. kan starte en funktion. For at annullere (E1), trykkes på tasten Tænd/Sluk, hvorefter vand eller metalgenstande fjernes.
Indikator viser (E)
	Display	Fejl	Handling
	E2	Synlig LED temperatur er for høj.	Hvis temperaturen for den synlige LED er over det specificerede, vises denne meddelelse.Annuller (E2) ved at fjerne gryden på det område, der dækkes af LED'en og tryk på Tænd/Sluk-tasten.

Problembeskrivelse	Mulige årsager eller måder til afhjælpning
Indikator viser (F)	• (F) display og talHvis en (F) og tal vises i displaypanelerne, angiver det en fejl i elektronikken. Sluk komfurpladen og tænd igen ved hælp af huset hfi-relæ eller hovedafbryderen ved sikringskassen.Tilkald eftersalgsservice, hvis dette display vises igen.
Blink (H)	• Når der tændes første gang, eller når der har været strømafbrydelse.Berør Tænd/Sluk-tasten for at ordne det.(H) blinker i 90 minutter, hvis Tænd/Sluk-tasten ikke berøres.
Kogezonen er ikke gloende rød	• Varmepladetemperaturen kontrolleres ved at tænde og slukke for varmen, og det betyder, at det ikke altid er muligt at se den røde, gloende varme. Hvis du indstiller på lav varmeindstilling, slukkes der oftere for varmen end ved høje varmeindstillinger. Der tændes og slukkes også for varmen ved højeste indstilling.

Reparationer

Reparationer kan kun udføres af serviceteknikere.

Det nye komfur er beskyttet af egnet emballage på vejen frem til køberen. Alle materialer, der er brugt hertil, er miljøvenlige og kan genbruges. Bidrag til miljøbeskyttelsen ved at bortskaffe emballagen på passende måde.

Gamle apparater er ikke værdiløst skrald.

Miljøbevidst genbrug kan give genanvendelse af værdifulde råmaterialer.

Før det gamle komfur bortskaffes, bør man sørge for, at det ikke kan bruges, ved at mærke det med et klistermærke, der siger: »Forsigtig - Affald«.

Opdaterede oplysninger om, hvorledes det gamle komfur og emballagen fra det nye skal bortskaffes, kan fås fra forhandleren eller de lokale myndigheder.

Kontakt servicecentret

Opgiv venligst modelnavn for komfuret, när servicecentret kontaktes. Mærkepladen sidder under komfuret. Ved kontakt, skal vi vide.

• Deres navn
• Adresse og postnummer
• Telefonnummer
• Klare og præcise oplysninger om fejlen
• Modelnr. og serienr..

1. Når der er et tegn med et kryds over en skraldespand, betyder det, at produktet er omfattet af EU-direktiv 2002/96/EC.

2. Alle elektriske og elektroniske produkter skal smides ud et andet sted end gennem den kommunale affaldsordning ved hjælp af specielle indsamlingsfaciliteter, der er organiseret af staten eller de lokale myndigheder.

3. Korrekt bortskaffelse af dit gamle apparat er med til at forhindre mulige skadevirkninger på miljøet og menneskelig sundhed.

4. Mere detaljerede oplysninger om bortskaffelse af dit gamle apparat kan fås ved at kontakte dit lokale kommunekontor, renovationsselskab eller den butik, hvor du købte produktet.
