BRUGSANVISNING ZDS 100 ZANUSSI

Sikkerhedsinstruktioner 3

Bortskaffelse 3

Beskrivelse af maskinen 4

Betjeningspanel 5

Førend førstegangs brug 6

Indstilling af vandblødgøringsanlægget 6

Päfyldning af salt 7

Afspændingsmiddel

I daglig brug 8

Højdejustering at den øverste kurv 9

Brug af opvaskemiddel 9

Forskellige typer vaskemiddel 10

Opvaskeprogrammer 11

Starte et vaskeprogram 12

Rengøring af filtre 13

Længere periode uden brug 13

Forholdsregler ved frost 13

Flytning af maskinen 13

Hvad skal der gøres, när... 14

Fejl og mangler / Afhjæpningsret 16

Installation 17

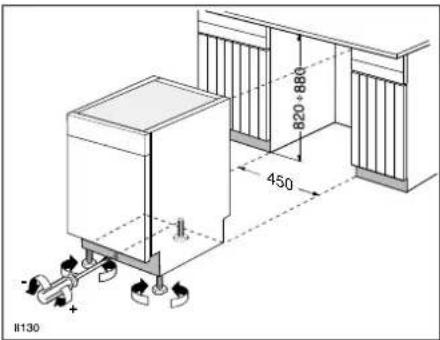

Nivellering 17

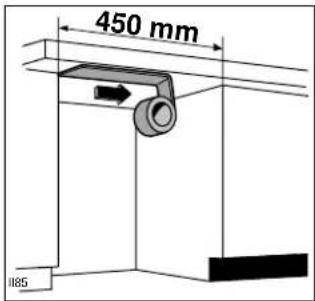

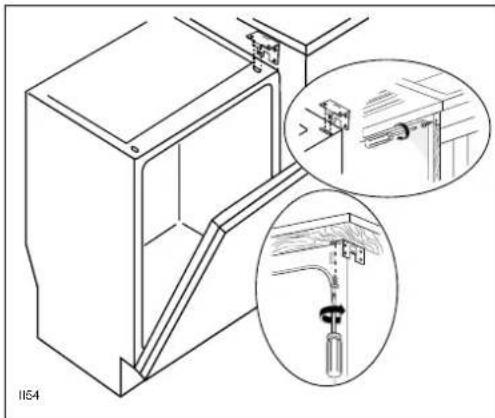

Fastgørelse til køkkenelementer 17

Vandtilslutning 17

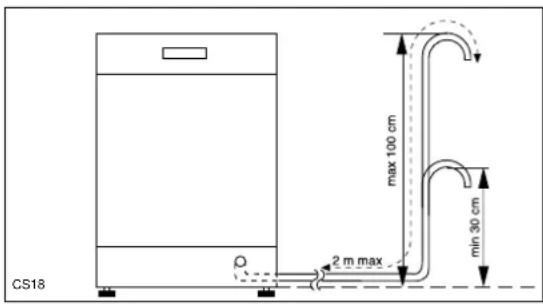

Tilslutning af afløbsslangen 18

EI-tilslutning 18

Indbygning 19

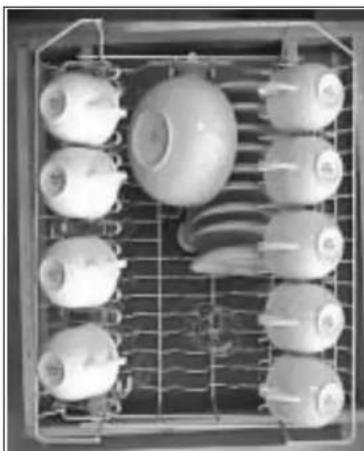

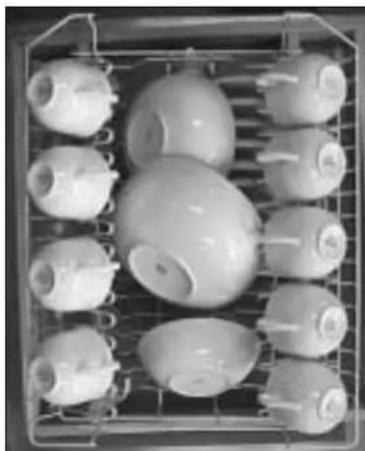

Råd for testcentre 20

Tekniske data

Dimensioner	BreddeHøjdeMaks. dybdeMaks. dybde med åben dør	45 cm81.8 - 87.8 cm60.5 cm118.5 cm
Eltilslutning:SpændingTotal effektSikring	Information om elektrisk forbindelse er skrevet på typeskiltet, der sidder på indersiden af opvaskmaskinens dør.
Vandtryk:	MinimumMaksimum	50 kPa (0.5 bar)800 kPa (8 bar)
Kapacitet		9 service

Denne maskinen overholder følgende E∅F-direktiver:

• 73/23 19.2.73 (lav spænding direktiv) og senere modifikationer;
• 89/336 3.5.89 (elektromagnetisk kompatibilitet direktiv) og senere modifikationer.

Sikkerhedsinstruktioner

Det er meget vigtigt, at denne brugsanvisning gemmes sammen med maskinen til fremtidig brug. Hvis maskinen sælges eller overdrages til enanden bruger, eller hvis De flytter og efterlader maskinen i huset, skal brugsanvisningen følge med maskinen, således at den nye ejer kan sætte sig ind i betjeningen og læse de pågældende informationer.

Denne information gives af sikkerhedsmæssige grunde. De SKAL derfor gennemlæse den nøje, før maskinen installeres og anvendes.

Installation

• Kontroller opvaskemaskinen for eventuelle transportskader. Tilslut aldrig en skadet maskine. Hvis opvaskemaskine er skadet, skal De kontakte Deres forhandler.
• Det er farligt selv at foretage indgreb i maskinen eller på nogen måde ændre den.
• El-arbejdet og Vvs-arbejdet i forbindelse med installation af maskinen bør udføres af en autoriseret installatør eller en anden kyndig person.
• Maskinen må ikke placeres på el-ledningen.
• Der må ikke bores huller i maskinens sider, da dette kan beskadige de hydrauliske komponenter.

Børnesikring

• Maskinen er beregnet til at blive anvendt af voksne.
• Lad ikke børn pille ved betjeningsknapperne eller lege med maskinen.
• Indpakningsdele kan være farlige for børn, de kan forårsage kvælning! De skal derfor holde al indpakningsmateriale uden for børns rækkevidde.
• Vandet i opvaskemaskinen er ikke drikbar. Der kan stadig være lidt vaskemiddel tilbage i maskinen. Hold børn væk fra opvaskemaskinen når døren er åben.
• Opbevar vaskemidler på et sikkert sted uden for børns rækkevidde.

Deres opvaskemaskine i daglig brug

• Ting, der er forurenet af benzin, maling, stål eller jernpartikler, ætsende, syreholdige eller alkaliske kemikalier må ikke vaskes i opvaskemaskinen.
• De bør under ingen omstændigheder åbne døren, mens maskinen er i gang, og slet ikke under vaskefasen, hvor det varme vand kan løbe ud. Hvordan end, hvis døren er åben, sørger en sikkerhedsanordning for, at maskinen stopper.
• Brug kun produkter (opvaskemiddel, salt og skyllemiddel) der er beregnet til opvaskemaskiner.
• Langbladede knive placerede opretstående udgør en potentiel fare.
• Lange og/eller skarpe bestikdele såsom forskærerknive skal placeres vandret i den øverste kurv.
• Vær opmærksom på, at opvaskemaskinens dør altid er lukket undtagen når den fyldes eller tømmes. Således undgår De, at nogen falder over døren og derved bliver kvæstet.
• Luk døren, när De er færdig med at fylde eller tømme maskinen, da en åben dør udgør en fare.
• Lad vær med at sidde eller stå på den åbne dør.
• Træk stikket ud og luk for vandtilførslen efter brug.
• Service må kun udføres af en autoriserede servicemand, og der må kun anvendes originale reservedele.

- De må under ingen omstændigheder forsøge at reparere maskinen selv. Reparationer, der udføres af ukyndige personer, kan medføre skader eller alvorlige fejlfunktioner. Kontakt Deres lokale forbruger servicecenter. Der skal altid anvendes originale reservedele.

Bortskaffelse

Afhænd opvaskemaskinens indpakningsmateriale korrekt.

Alt indpakningsmaterialet kan genanvendes.

Papemballage er fremstillet af genbrugspapir og bør afleveres til papirindsamling for genbrug.

Hvis De holder op med at bruge opvaskemaskinen og tager den ud af drift, skal den gøres ubrugelig, før den kasseres.

Advarsel! Børn kan under leg lukke sig inde i opvaskemaskinen eller på anden vis udsætte sig selv for fare. Klip derfor ledningen af og gør dørlåsen ubrugelig for at undgå børn i at blive spærret inde.

Ved bortskaffelse af apparatet bringes det til en genbrugsplads eller til forhandleren, som for et lille beløb vil kassere det for Dem.

• Kontroller at vandblødgøringen er korrekt justeret.
  • Forvask ikke under rindende vand
• Vælg vaskeprogrammet i overensstemmelse med naturen og efter hvor snavsede tallerknerne er.
• Brug ikke mere vaskemiddel, specielt salt og skyllemiddel end hvad der er anbefalet i brugsanvisningerne og af det respektive produkts producent.

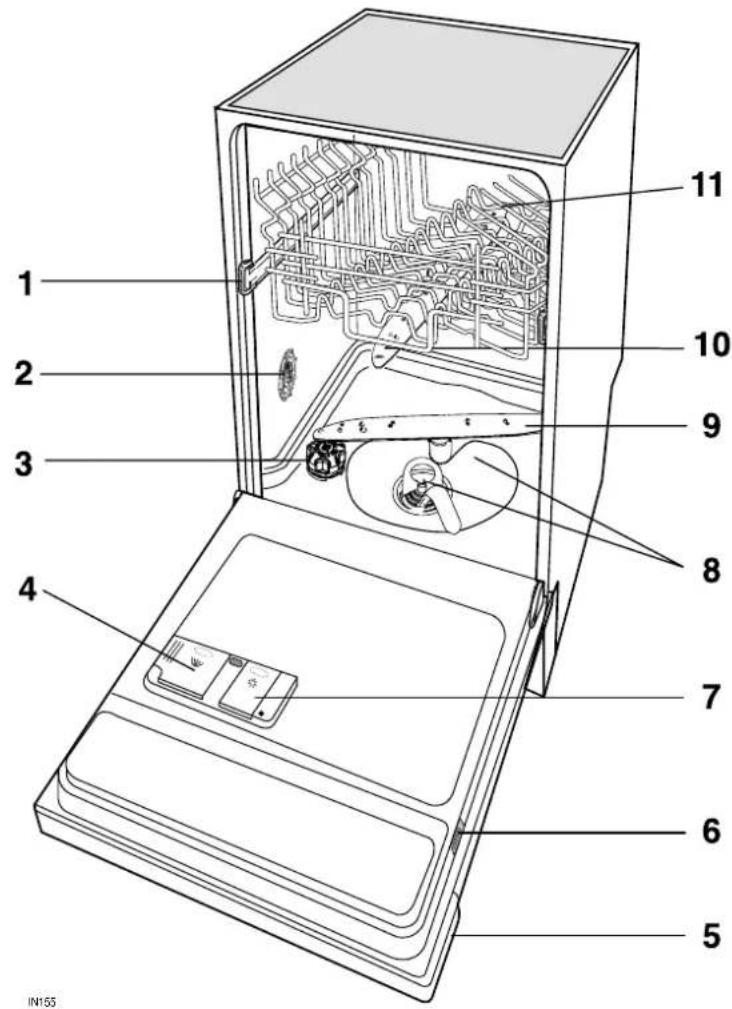

Beskrivelse af maskinen

1. Stop for øverste kurv
2. Vand hårdhedsomskifter
3. Saltbeholder
4. Vaskemiddelbeholder
5. Betjeningspanel
6. Typeskilt
7. Afspændingsmiddelbeholder
8. Filtre
9. Nederste spulearm
10. ∅verste spulearm
11. ∅verste kurv

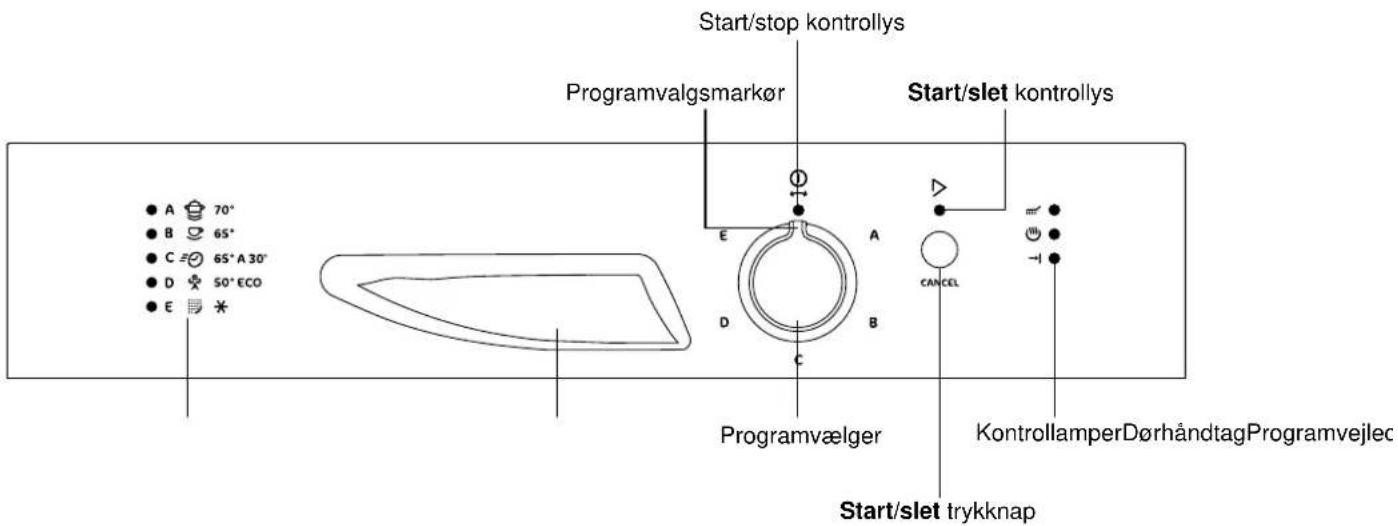

Betjeningspanel

Programvælger og start/stop kontrollys: et vaskeprogram (se diagrammet "Opvaskeprogrammer") vælges ved at dreje programvælgeren med eller mod uret indtil programvalgsmarkøren er ud for det ønskede vaskeprogram (position Start). Start/stop kontrolllyset tænder. Fasekontrollamperne til de valgte programmer begynder at blinke.

For at slukke maskinen drejes programvælgeren indtil valgmarkøren er på start/stop (position Stop). Start/stop kontrollampen slukker.

Med programvælgeren er det også muligt at indstille vandblødgøringsniveauet (se specifikt afsnit).

"Start/slet" trykknap: tryk på denne knap for at starte programmet, när vaskeprogrammet er indstillet.

Start/slet kontrollampen (placeret ovenover knappen) tænder. Med denne knap er det muligt at slette et vaskeprogram, som er i gang.

Kontrollamper: hat følgende betydning:

	Vask: Lyser när vaske- og skyllefasen er i gang.
	Tørring: Lyser när tørrefasen er i gang.
→I	Program slut: Lyser när vaskeprogrammet er færdigt.Det har også ekstra synlige signaleringsfunktioner som:- indstillingen for vandblødgøringen,- alarm indtrædning ved maskinfejl.

Så snart De har valgt et vaskeprogram, begynder programmets fase kontrollamper at blinke. Når programmet starter, slukker fase kontrollamperne undtagen kontrollampen til den fase som er i gang vil forblive tændt.

1. Kontroller at strøm- og vandforbindelsen er udført i overensstemmelse med installationsvejledningen.
2. Fjern al emballagen inde i maskinen.
3. Indstil vandblødgøringsanlægget.
4. Hæld 1 liter vand i saltbeholderen og fyld derefter med salt.
5. Fyld afspændingsmiddel beholderen.

Indstilling af vandblødgøringsanlægget

Opvaskemaskinen er udstyret med et vandblødgøringsanlæg beregnet til at fjerne mineraler og salte fra vandet. Disse kunne have en ødelæggende eller dårlig indflydelse på maskinens funktion.

Jo større indholdet er af disse salte, desto hårdere er vandet. Vandets hårdhed måles i ækvivalente skalaer, f.eks. tyske (°dH), franske (°TH) grader og millimol per liter (mmol/l - inter nationel enhed for vandets hårdhedsgrad).

Blødgøringsanlægget skal justeres efter vandets hårdhed. Det lokale vandværk kan oplyse Dem om hårdhedsgraden af van det i Deres område.

Vandblødgøringsanlægget kan indstilles på to måder: manuelt, ved at bruge vandhårdhedsomskifteren og elektronisk, ved at bruge programvælgeren og start/slet knappen.

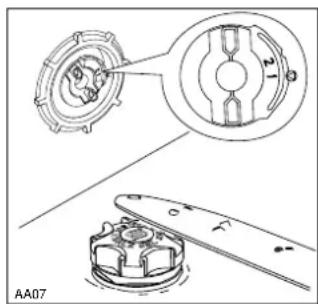

a) Manuel indstilling

1. Åben lågen.
2. Fjern den nederste kurv i opvaskemaskinen.
3. Drej vandhårdhedsomskifteren til position 1 eller 2 (se tabellen).
4. Sæt den nederste kurv på plads.

Opvaskemaskinen er fra fabrikken indstillet i position 2.

(Opvaskemaskinen skal være slukket)

Opvaskemaskinen er fra fabrikken indstillet på niveau 5.

1. Hold start/slet knappen trykket og drej programvælgeren med uret indtil programvalgsmarkøren er ud for det første vaskeprogram.

Start/stop og start/slet kontrollamperne begynder at blinke for at gøre opmærksom på at du har aktiveret indstillingsfunktionen til vandblødgøringen.

Samtidig begynder program slut kontrollampen at blinke.

Det aktuelle niveau signaleres af et antal blink fra program slut kontrollampen og en pause i cirka 5 sekunder (se skemaet).

Eksempel: 5 blink + pause + 5 blink osv...= niveau 5

1. For at ændre niveau, tryk på start/slet knappen.

Hver gang der trykkes på denne knap ændres niveauet. (Se skemaet for valg af nyt niveau).

Eksempler:

Hvis det aktuelle niveau er 5, og der kun trykkes en gang på start/slet trykknappen, er niveau 6 blevet valgt.

Hvis det aktuelle niveau er 10, og der kun trykkes en gang på start/slet trykknappen, er niveau 1 blevet valgt.

Program slut kontrollampen forbliver slukket i cirka 5 sekunder og begynder så at blinke for at angive den nygivne indstilling.

1. For at gemme ændringen, slukkes maskinen ved at deje programvælgeren tilbage til position Stop, det vil sige programvalgsmarkøren skal være ud for start/stop kontrollampen.

Eller vent i cirka 60 sekunder, hvorefter opvaskemaskinen automatisk vil vende tilbage til indstillingsformen.

Vandhårdhed				Regulering af vand hårdhedsgraden		Antal kontrollampeblink for "program slut"	Brug af salt
°dH	°TH mmol/l		Område
				manuelt elektronisk
51 - 70	91 - 125	9,0 - 12,5	IV	2	niveau 10	10	ja
43 - 50	76 - 90	7,6 - 8,9	IV	2	niveau 9	9	ja
37 - 42	65 - 75	6,5 - 7,5	IV	2	niveau 8	8	ja
29 - 36	51 - 64	5,1 - 6,4	IV	2	niveau 7	7	ja
23 - 28	40 - 50	4,0 - 5,0	IV	2	niveau 6	6	ja
19 - 22	33 - 39	3,3 - 3,9	III	2	niveau 5	5	ja
15 - 18	26 - 32	2,6 - 3,2	III	1	niveau 4	4	ja
11 - 14	19 - 25	1,9 - 2,5	II	1	niveau 3	3	ja
4 - 10	7 - 18	0,7 - 1,8	I/II	1	niveau 2	2	ja
< 4	< 7	< 0,7	I	1	niveau 1	1	nej

Påfyldning af salt

Der må kun anvendes salt, der er beregnet til opvaskemaskiner.

Andre typer salt, der ikke er beregnet til opvaskemaskiner, især bordsalt, vil ødelægge blødgøringsanlægget.

Fyld kun salt på lige før et vaskeprogram startes.

Derved undgås at spildt salt eller saltvand ligger i længere tid på bunden af maskinen. Dette kan medføre tæring.

Påfyldning:

1. Åben døren, fjern den nederste kurv og skru hætten af saltbeholderen ved at dreje den mod uret.

2. Fyld 1 liter vand i beholderen (det er kun nødvendigt den første gang der fyldes salt på).

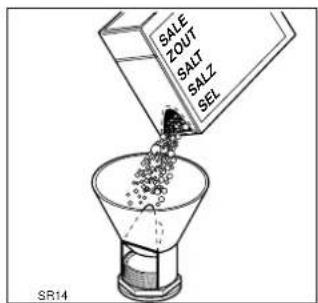

3. Ved hjælp af den medfølgende tragt hældes salt i beholderen til den er fuld.

4. Sæt hætten på igen og kontroller, at der ikke er salt på gevindet eller pakningen.

5. Skru hætten helt fast ved at dreje den med uret indtil den stopper med et klik.

Saltbeholderen skal regelmæssigt efterfyldes med salt.

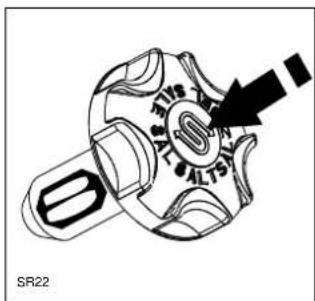

Hætten på saltbeholderen har en påfyldningsindikatorrude i midten. En grøn flyder ses tydelig, når der er salt i beholderen og forsvinder næsten, når saltet er slut, for at informere Dem om, at der skal fyldes salt på.

Bliv ikke bekymret hvis vandet i beholderen løber over, når der fyldes salt på, det er helt normalt.

Afspændingsmiddel

Afspændingsmidlet doseres automatisk under det sidste skyl, og sikrer ved skylningen en plet- og stribefri tørring.

Beholderen, som er monteret indvendigt i døren, kan rumme ca. 110 ml afspændingsmiddel. Det rækker til 16-40 opvaskeprogrammer afhængigt af den indstillede dosering.

Påfyldning af afspændingsmiddel

1. Åben beholderen ved at trykke på udløserknappen (A).
2. Fyld afspændingsmiddel i indtil beholderen er fuldstændig fyldt. Maksimum niveauet er angivet som "max".

Kontroller at låget er lukket efter hver fyldning.

For at undgå en for kraftig skumdannelse under næste opvask skal afspændingsmiddel, som er løbet ved siden af, fjernes med en klud.

Brug kun mærket afspændingsmiddel i opvaskemaskinen. Fyld aldrig afspændingsmiddelbeholderen med andre substanser (f.eks. maskinrengøringsmiddel, opvaskemiddel). Det vil ødelægge maskinen.

Indstilling af mængden

Afspændingsmiddelmængden justeres ud fra det opnåede glans- og tørreresultat ved hjælp af 6 positioner på vælgeren (mindste mængde position 1, største mængde position 6).

Hvis der er vanddråber eller kalkpletter på det opvaskede service, skal mængden øges.

Doseringen er fra fabrikkens side stillet på 4.

Hvis servicet har klistret hvidlige striber, skal mængden reduceres.

Fyld op med afspændingsmiddel när kontrollen (B) bliver klar.

• Kontroller om det er nødvendigt at efterfylde med specielt salt eller skyllemiddel
• Fyld bestik og tallerkener i opvaskemaskinen.
  • Fyld maskinopvaskemiddel i.
  • Vælg et egnet vaskeprogram til bestik og tallerkener
• Start vaskeprogrammet.

Svampe, husholdningsstøj og andre ting, som kan absorbere vand, må ikke vaskes i opvaskemaskinen.

- Før tallerknerne anbringes i maskinen:

• Fjern større madrester.
• Blødgør rester af fastbrændt føde i gryder

• Tallerkener og bestik ikke hindrer spulearmene i at dreje rundt.
• Fyld ting med fordybninger såsom kopper, glas, skåle, osv. med åbningen nedad således at vandet ikke samles i beholderen eller i bunden.
• Tallerkener og bestikdele må ikke ligge indeni hinanden eller dække hinanden.
• For at undgå at glassene ødelægges, må de ikke røre ved hinanden.
• Læg små ting i bestikkurven.

- Plastting og gryder med teflon har en tendens til at holde på vanddråberne. Disse ting vil derfor ikke tørre så pænt som porcelæn og stålting.

Ved vask i opvaskemaskine er følgende bestik/service

ikke egnet:

mindre egnet:

Bestik med træ, horn, porcelæn, eller - perlemors skaft- Plastik ting som ikke er varmeresistente- Gammelt bestik med sammenlimede dele som ikke er temperatur resistente- Limede bestik eller servicedele- Tinlegerede eller kobber ting- Blyholdige krystalglas- Stålting, som kan ruste- Træplatter- Ting lavet af syntetiske fibre

- Vask kun stentøj i opvaskemaskinen hvis det er specielt mærket som opvaskemaskine-sikkert af fabrikanten.- Glaserede mønstre kan falme hvis de ofte maskinvaskes- Sølv og aluminiumsdele har en tendens til at misfarves ved vask. Rester, som, æggehvide, æggeblomme og sennep forårsager ofte misfarvning og pletter på sølvFjern derfor altid rester fra sølv med det samme, hvis det ikke skal vaskes lige efter brug.- Visse glastyper kan blive matte, efter mange ganges vask

Døren åbnes, og kurvene trækkes ud, når servicet skal fyldes i maskinen.

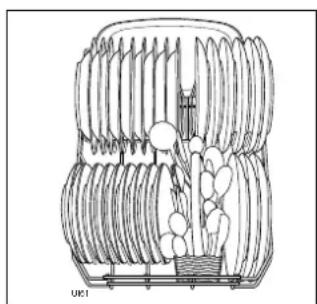

Den nederste kurv

Den nederste kurv er beregnet til kasseroller, låg, tallerkener, salatskåle, bestik osv.

Serveringsfade og større låg bør placeres langs kanten af kurven, således at spulearmene kan dreje frit.

Langbladede knive, som stilles oprejst, kan være farlige. Lang og skarpe bestikdele såsom forsskærerknive skal placeres vandret i den øverste kurv.

Vær forsigtig når De fylder eller tømmer maskinen med skarpe ting, såsom knive.

Bestik skal placeres i den aftagelige bestikkurv med skafterne vendt nedad. Hvis skafterne stikker ud gennem bunden af kurven og derved blokerer den nederste spulearm, skal bestikket placeres med skafterne opad.

Skeer skal blandes med andet bestik, så de ikke lægger sig ind i hinanden.

For at opnå det bedste resultat anbefaler vi at bruge den medfølgende rumdeler (hvis størrelse og omfang af bestikket tillader det).

Stil ting på og nedenunder koppehylden således at vandet när alle overflader.

Glas med høj fod kan placeres med foden opad i koppehylderne.

Koppehylderne kan foldes op for at øge indfylningsfleksibiliteten.

Lette køkkenting (plastskåle osv.) bør placeres i den øverste kurv, og anbringes således, at de ikke bevæger sig under opvasken.

Før døren lukkes, kontrolleres, at spulearmene kan dreje frit.

Højdejustering af den øverste kurv

Hvis der vaskes meget store tallerkener kan disse anbringes i den nederste kurv, efter den øverste kurv er flyttet højere op.

	Maksimum højde på tallerkener i øverste kurv nederste kurv
Med øverste kurv hævet 20	cm 31 cm
Med øverste kurv sænket	24 cm 27 cm

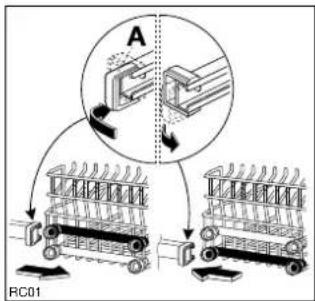

Flyt den højere op på følgende måde:

1. Den øverste kurvs forreste glidestoppere (A) trækkes udad og kurven trækkes ud.
2. Sæt kurven tilbage i den højere position og tryk stopperne (A) tilbage i deres oprindelige position.

Når kurven er i øverste position, kan koppehylderne ikke bruges.

Når De har fyldt maskinen, skal døren lukkes, da en åben dør kan være farlig.

Brug af opvaskemiddel

Brug kun opvaskemidler der er beregnet til opvaskemaskiner.

Brug ikke for meget da den rette mængde vaskemiddel medvirker til at reducere forureningen.

Før start af et vaskeprogram. Opvaskemiddel frigives under vaskefasen.

Påfyld opvaskemiddel

1. Hvis låget er lukket: tryk på udløserknappen (1). Låget springer op.
2. Fyld vaskemiddeldispenser (2) med vaskemiddel. Markeringen angiver doseringsniveauerne:

1. For alle programmer med forvask, skal en ekstra portion vaskemiddel (5/10 g) placeres i det tilstødende rum (3).
2. Luk låget og tryk indtil det lukker på plads.

Forskellige typer vaskemiddel

Opvaskemiddeltabletter

Opvaskemiddeltabletter af forskellige mærker opløses på forskellig tid. Af den grund kan nogle tabletter ikke nå at opløses og udføre den fulde rengøringseffekt under er kort program. Brug derfor et langt program når der bruges tabletter, for at sikre en fuldstændig fjernelse af vaskemiddelrester.

Tabletterne må ikke lægges løst i rummet eller i bestikkurven, da det vil resultere i et dårligt vaskeresultat. Tabletterne skal placeres i vaskemiddeldispenseren.

Koncentreret opvaskemiddel

Baseret på deres kemiske sammensætning kan opvaskemidler deles i to basis typer:

• Konventionelle, alkaliske vaskemidler med kaustiske bestanddele.
• Lavalkaliske koncentrerede vaskemidler med naturlige enzymer.

Brug af 50°C vaskeprogrammerne i forbindelse med koncentrerede opvaskemidler reducerer forureningen og er godt for Deres service. Disse vaskeprogrammer passer specielt til enzymernes (i det koncentrerede opvaskemiddel) snavsopløsende virkning. Derfor kan 50°C vaskeprogrammerne, hvor der bruges koncentrerede opvaskemidler, opnå samme resultater, som ellers kun kan opnås ved brug af 65°C programmerne.

Kombi vaskemidler

Hvis De bruger opvaskemiddel som indeholder afspændingsmiddel, skal det fyldes i vaskemiddelrummet. I dette tilfælde skal afspændingsmiddelbeholderen være tom for at undgå en dobbelt dosering.

Hvis der stadig er afspændingsmiddel i afspændingsmiddeldispenseren, skal De vente, til den er tom, med at bruge vaskemiddel som indeholder afspændingsmiddel.

Brug af "3 i 1" kombi opvaskemiddeltabletter

Almene råd

Disse produkter er vaskemidler med integrerede og kombinerede vaske/afspændings-middel og salt funktioner.

1. Før disse produkter bruges, skal De kontrollere, om vandets hårdhed stemmer overens med den fra fabrikken valgte (se på æsken).
2. Disse produkter skal bruges i overensstemmelse med vaskemiddelproducentens instruktioner.
3. Hvis De kommer ud for problemer, når De bruger "3 i 1" produkter første gang, kan De kontakte vaskemiddelfabrikantens reklamationslinie (telefonnummeret findes på æsken).

Specielle råd

Vælg ved brug "3 i 1" produkter den lavest mulige indstilling for vandhårdheden.

Hvis De igen ønsker at bruge standard vaskemiddelsystemet, råder vi at De:

• Fylder både saltbeholderen og afspændingsmiddeldispenseren.
• Stiller vandhårdhedsindstillingen højest muligt og kører 1 til 3 normale oppvaskprogrammer med tom maskin.
• Tilpas igen vandhårdheden i overensstemmelse med hårdheden på vandet i Deres område.

BEMÆRK: Når der bruges et kombineret opvaskemiddel med vaske/afspændingsmiddel funktioner, er det ikke nødvendigt at fylde afspændingsmiddeldispenseren.

Speciel salt til opvaskemaskine skal stadig bruges.

I dette tilfælde vil afspændingsmiddelkontrollampen altid lyse, när maskinen er tændt (ikke alle opvaskemaskiner har afspændingsmiddelkontrollampe).

BEMÆRK: Når der bruges et kombineret opvaskemiddel med vaske/afspændingsmiddel/salt funktioner, er det ikke nødvendigt at fylde saltbeholderen og afspændingsmiddeldispenseren.

I dette tilfælde vil salt- og afspændingsmiddelkontrollamperne altid lyse, når maskinen er tændt (ikke alle opvaskemaskiner har salt- og afspændingsmiddelkontrollampe).

Opvaskeprogrammer

Program Tilsmudsningsgrad og servicetyper		Programvælger position	Cyklus beskrivelse	(3) Forbrugsværdier
				Programvarighed (i minutter)	Energiforbrug (i kWh)	Vandforbrug (i liter)
Intensiv 70°[644H]	Meget tilsmudset. Service, bestik, gryder og pander	A	Varm forvask Hovedvask optil 70°C2 lunken skylninger1 varm skylningTørring	115 - 130	1,6 - 1,8	19 - 21
Normal 65°[670H]	Normalt tilsmudset. Service og bestik	B	Kold forvask Hovedvask optil 65°C2 lunken skylninger1 varm skylningTørring	105 - 115	1,3 - 1,5	20 - 25
(1) Kvik 65° A 3'0[1087]	Frisk tilsmudset. Service og bestik	C	Hovedvask optil 65°C1 varm skylning	25 - 35	0,7 - 0,8	8
(2) ∅ko 50°[46V33]	Normalt tilsmudset Service og bestik	D	Kold forvask Hovedvask optil 50°C1 kold skylning1 varm skylningTørring	118 - 128	0,75 - 0,8	13 - 15
Afskylning[CCC6]	Alt. Service, som først skal vaskes senere.	E	1 kold forvask (for at undgå, at madrester sætter sig fast på servicet).Dette program kræver ikke brug af vaskemiddel.	12	< 0,1	4

(1) Ideelt til vask af porcelæn og bestik efter morgenmad og middag (frisk tilsmudset).
Programmet karakteriseret ved kort varighed.
Det er det perfekte daglige program, lavet til en familie på 4 personer, som kun ønsker at fylde morgenmad og middags service og bestik i maskinen.
(2) Testprogram for EN 50242. (Se Råd for testcentre). Dette program, udviklet til brug af vaskemidler med enzymer giver mulighed for med reduceret energiforbrug at opnå samme vaskeresultat, som ellers kun ville opnås med 65° programmerne og almindelige vaskemidler. For at kompensere for den lavere temperatur er vaske- og tørretiden blevet forlænget.
(3) Forbrugsværdierne er påtænkt som en guide og afhænger af vandets tryk og temperatur og også efter variationer i elforsyningen.

Starte et vaskeprogram

1. Kontroller at kurvene er fyldt på den rigtige måde og at spulearmene kan dreje frit

2. Åben for vandhanen

3. Luk opvaskemaskinens dør

4. Indstil og start programet

Drej programvælgeren indtil markøren for valget svarer til det ønskede program (se diagrammet

"Opvaskeprogrammer").

Start/stop kontrollampen tænder.

Fasekontrollamperne til de valgte programmer begynder at blinke.

Tryk på start/slet knappen, programmet starter automatisk og start/slet kontrollampen tænder.

Kontrollampen til fasen, som er i gang, lyser.

BEMÆRK: når programmet er i gang, er det ikke muligt at ændre indstillingen ved at dreje programvælgeren til et andet program. Hvis du ønsker at ændre det ignagværende vaskeprogram skal du slette indstillingen (se "For at slette et vaskeprogram").

BEMÆRK: vaskeprogrammet vil først starte, när der er blevet trykket på start/slet knappen. Indtil dette øjablik er det muligt at ændre indstillingen.

1. Afbryde eller slette et vaskeprogram

Afbryd eller slet KUN et vaskeprogram, der er i gang, hvis det er absolut nødvendigt.

Bemærk! Varm damp kan slippe ud, när døren er åben.

Åben forsigtigt døren.

For at afbryde et vaskeprogram

Åben opvaskemaskinens dør; programmet vil stoppe.

Luk døren; programmet vil starte fra det sted, hvor det blev afbrudt.

For at slette et vaskeprogram

Det igangværende program er slettet, og det er nu muligt at indstille et nyt vaskeprogram.

Når et nyt program skal starte, check lige om der er vaskemiddel i vaskemiddeldispenseren.

1. Når vaskeprogrammet er færdigt

Opvaskemaskinen vil automatisk stoppe.

Program slut kontrollampen tænder og angiver hermed, at programmet er færdigt.

Sluk for opvaskemaskinen ved at bringe programvælgeren i position Stop.

Start/stop kontrollampen slukker.

Åben døren og vent nogle få minutter før servicet tages ud; på denne måde vil det afkøles og tørringen forbedres.

1. Tømme opvaskemaskinen

Varmt service er følsomt overfor stød. Lad derfor servicet nedkøle før det tages ud af maskinen.

Tøm den nederste kurv først og derefter den øverste.

Derved drypper der ikke vand fra den øverste kurv ned på servicet i den nederste kurv.

Der kan forekomme lidt vand på siderne og døren i opvaskemaskinen, da rustfrit stål afkøler hurtigere end servicet.

Når vaskeprogrammet er færdigt anbefales det at trække stikket ud og lukke for vandhanen.

Maskinens kabinet og betjeningspanel rengøres med en fugtig, blød klud. Om nødvendigt anvendes kun neutrale rengøringsmidler. Der må aldrig bruges skurepulver, stålsvampe eller opløsningsmidler (acetone, triklorætylen osv. ...).

Pakningerne rundt om døren, opvaskemiddel og skyllemiddel beholderne skal rengøres regelmæssigt med en fugtig klud. Vi anbefaler en gang hver 3 måned at køre en tom maskine med et 65°C vaskeprogram og vaskemiddel.

Rengøring af filtre

Filtrene skal kontrolleres og renses en gang imellem. Snavsede filtre vil forringe vaskeresultatet.

1. Åben døren, tag nederste kurv ud.
2. Opvaskemaskinens filtersystem består af et groft filter (A), et mikrofilter (B) og et fladt filter (C). Åben filtersystemet ved at bruge håndtaget på mikrofiltret og tag det ud.

1. Drej håndtaget ca. en 14 omgang mod uret og tag det ud.

1. Tag groft filtret (A) op ved at holde i håndtaget med hullet og fjern dem fra mikrofiltret (B).
2. Rengør alle filtrene ordentligt under rindende vand.

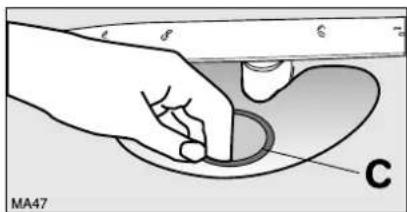

3. Fjern det flade filter (C) fra bunden af vaskemaskinen og rengør begge sider ordentligt.

1. Anbring igen det flade filter (C) i bunden af vaskemaskinen.
2. Placer groft filtret (A) i mikrofiltret (B) og tryk sammen.
3. Sæt filterkombinationen på plads og lås ved at dreje håndtaget med uret til stop. Kontroller under dette, at det flade filter ikke stikker op over bunden af vaskerummet.

Vigtigt!

Vaskemaskinen må under ingen omstændigheder bruges uden filtre. Hvis filtrene er placeret forkert, vil opvaskeresultatet blive dårligt.

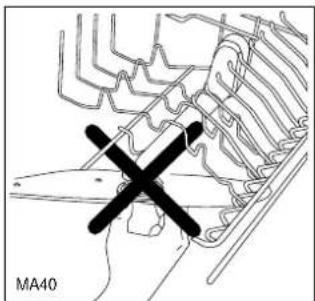

Prøv ALDRIG at fjerne den øverste spulearm.

Hvis rester af snavs har tilstoppet hullerne i den øverste spulearm fjernes det med en tandstikker.

Længere periode uden brug

Det anbefales at gøre følgende, hvis maskinen ikke skal anvendes i længere tid:

1. Afbryd strømtilførslen til opvaskemaskinen, og luk for vandet.
2. Lad døren stå på klem for at undgå, at der dannes en ubehagelig lugt.
3. Rengør maskinens indvendige dele.

Forholdsregler ved frost

Undgå at placere maskinen i et rum hvor temperaturen kan komme under 0°C. Hvis det er uundgåeligt, tøm maskinen og luk døren, afmonter vandindløbsslangen og tøm den.

Flytning af maskinen

Hvis De skal flytte maskinen (flytte til anden bolig el.lign.):

1. Afbryd strømtilførslen.
2. Luk for vandet.
3. Fjern indløbs- og afløbsslangen.
4. Træk maskinen ud sammen med slangerne.
   Undgå at lægge maskinen om på siden under transport.

Hvad skal der gøres, när...

Nogle problemer skyldes ofte manglende vedligeholdelse eller forglemmelse, som let kan løses med hjælp af de her givne instruktioner, uden at tilkalde en servicemand.

...en blinkende fejlkode kommer til syne

Opvaskemaskinen vil ikke starte eller stoppe under brug.

Aktiveringen af en alarm er angivet ved:

- vedvarende blink fra start/slet kontrollampen,

- en kombination af blink og pauser fra program slut kontrollampen (som beskrevet i listen).

Åben opvaskemaskinens dør og udfør følgende foreslåede.

Fejlkode/ funktionsfejl Mulig årsag		Løsninger
- vedvarende blink fra "start/slet" kontrollampen- 1 blink fra "program slut" kontrollampenMaskinen tager ikke vand ind.	Vandhanen er blokeret eller belagt med kalksten	Rens vandhanen.
	Vandhanen er lukket.	Åben for vandhanen.
	Filtret (hvis det findes) i indløbsslangens fæstningsgevind på vandhanen er blokeret.	Rens filtret i indløbsslangens fæstningsgevind.
	Indløbsslangen er ikke lagt rigtigt eller den er bøjet eller klemt.	Kontroller forbindelsen til indløbsslangen.
- vedvarende blink fra "start/slet" kontrollampen- 2 blink fra "program slut" kontrollampenOpvaskemaskinen vil ikke tømme.	Vandlåsen er blokeret. Rens vandlåsen.
	Afløbsslangen er ikke lagt rigtigt eller den er bøjet eller klemt.	Kontroller forbindelsen til afløbsslangen.

Når kontrollerne er udført; luk opvaskemaskinens dør og tryk på start/slet knappen. Programmet vil fortsætte fra det sted, hvor det blev afbrudt. Hvis fejlkoden igen kommer til syne, skal De kontakte forbruger serviceafdelingen.

Hvis andre kombinationer af fejlkoder, som ikke er beskrevet i ovenstående skema, kommer til syne, skal De venligst kontakte forbruger serviceafdelingen.

...der er problemer ved brug af opvaskemaskinen

Fejl Mulig årsag	Løsninger
Programmet starter ikke	Opvaskemaskinen er ikke lukket ordentligt	Luk døren
	Netstikket er ikke stukket i.	Sæt stikket i.
	Sikringen i husets sikringsdåse er gået.	Skift sikringen.
Der er en fløjtelyd under vask om.		Brug et andet mærke vaskemiddel.Fløjtely

...vaskeresultaterne er ikke tilfredsstillende

Servicet er ikke rent

• Der er valgt forkert vaskeprogram.
• Servicet er arrangeret på en sådan måde, at vandet ikke rammer alle dele. Kurvene må ikke overfyldes.
• Spulearmene roterer ikke frit, da servicet er placeret forkert.
• Filtrene i bunden af vaskerummet er snavsede eller sat forkert i.
• Der er brugt for lidt eller intet vaskemiddel.
• Der er kalkaflejringer på servicet; saltbeholderen er tom eller der er valgt forkert niveau på vandblødgøringsanlægget
• Afløbsslangen er ikke forbundet korrekt.
• Låget på saltbeholderen er ikke lukket ordentligt.

• Der er ikke brugt afspændingsmiddel.
• Afspændingsmiddeldispenseren er tom.

Der er striber, mælkehvide pletter eller en blålig hinde på glas og service

- Reducere afspændingsmiddeldoseringen.

Vanddråber er tørret ind på glas og service

• Forøg afspændingsmiddeldoseringen.
• Årsagen kan være vaskemidlet. Kontakt vaskemiddelproducentens produktlinie.

Kontakt Deres lokale servicecenter, opgiv model (Mod.), produktnummer (PNC) og serienummer (S.N.) Denne information finder De på typeskiltet, som er placeret på indersiden af opvaskemaskinens dør.

Service må kun udføres af vor autoriserede service, og der må kun anvendes originale reservedele. De må under ingen omstændigheder forsøge at reparere maskinen selv.

Reparationer, der udføres af ukyndige personer, kan medføre skader og alvorlige fejl. Kontakt Deres lokale servicecenter.

Der skal altid anvendes originale reservedele.

Danmark: Du kan bestille reservedele og tilbehør på vores hjemmeside http://www.zanussi.dk

Fejl og mangler / Afhjæpningsret

I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og mangler ved dette produkt.

Service indenfor reklamationsperioden udføres af vort serviceselskab Electrolux Service A/S. Se telefonnummer i afsnittet "Service".

Omfang og bestemmelser

Når produktet er købt som fabriksnyt i Danmark afhjælpes fabrikations- og materialefejl, der konstateres ved apparatets normale brug i privat husholdning her i landet.

For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt Electrolux Service A/S skønner det nødvendigt, at produktet indsendes til værksted, sker indsendelse og returnering for vor regning og risiko.

Afhjælpningsretten omfatter ikke

Afhjælpning af fejl eller skader, der direkte eller indirekte kan tilskrives uhensigtsmæssig behandling, misbrug, fejlbetjening, forkert tilslutning eller opstilling, ændringer i produktets elektriske/mekaniske dele, fejl i forsyningsnettes elektriske installationer eller defekte sikringer.

Afhjælpningsretten dækker ikke uberettiget tilkald af service.

Nærværende bestemmelser fratager Dem ikke adgang til at gøre et eventuelt ansvar efter købeloven gældende overfor den forhandler, hvor produktet er købt.

Deres reklamation til os virker samtidig som reklamation overfor den forhandler, hvor produktet er købt.

Produktansvar

Dette produkt er omfattet af "Lov om produktansvar". Denne lov gælder for skader på andre ting og for personskader, som skyldes fejl ved selve det installerede produkt.

Forbehold

Produktansvaret gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forbehold:

• At produktets installation ikke er udført i overensstemmelse med vor installationsanvisning.
• At produktet er anvendt til andet formål end beskrevet.
• At de i denne brugs- og installationsanvisning nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er foretaget af andre end vor autoriserede serviceorganisation.
• At der er brugt uoriginale reservedele.
• At skaden skyldes en transportskade, som måtte være opstået på et senere tidspunkt, f.eks. ved flytning eller videresalg.
• At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.

El-arbejdet og/eller Vvs-arbejdet i forbindelse med installation af denne maskinen bør udføres at en autoriseret elinstallatør og/eller Vvs-installatør eller en anden kvalificeret person.

Fjern al indpakning før maskinen stille på plads.

Stil om muligt maskinen ved en vandhane og et afløb.

Der kræves ingen særlige åbninger til maskinens ventilation, kun gennemgange til, vandtilførselsslange, afløbsslange og elledning.

Opvaskemaskinen har justerbare fødder som give mulighed for at justere højden.

Ved alle arbejdsoperationer der indebærer adgang til indvendige dele skal opvaskemaskinens stik være trukket ud.

Når maskinen er sat på plads kontrolleres, at vand indløbsslangen, afløbsslangen og el-ledningen ikke er snoet eller klemt.

Nivellering

God nivellering er vigtig for at døren lukker korrekt og tæt.

Når maskinen er korrekt nivelleret, vil døren ikke ramme afstandsstykkerne i siderne af kabinettet.

Hvis døren ikke lukker ordentligt, løs eller stram de justerbare fødder indtil maskinen er fuldstændig vandret.

Fastgørelse til køkkenelementer

Opvaskemaskinen skal fastgøres så den ikke vipper.

Kontroller derfor om køkkenbordet, som den er fæstnet under, er tilstrækkelig sikret til en fast struktur ( tilstødende køkkenskabe, væg).

Vandtilslutning

Maskinen kan tilsluttes enten varmt (maks. 60°C) eller koldt vand.

Vi anbefaler dog at anvende koldt vand.

Varmtvandstilførsel er ikke altid tilstrækkelig til meget snavset service, da det forkorter vaskeprogrammets varighed.

Hvis De selv vil lave forbindelsen, er omløberen på maskinens tilgangsslange beregnet til at blive skruet på en 3/4 tomme rørgevind eller på en særlig lyntilkoblingshane.

Vandtrykket skal ligge inden for de grænser, der er angivet i tekniske data. Deres lokale vandværk kan oplyse Dem om gennemsnitstrykket i Deres område.

Vandindløbsslangen må ikke have knæk, klemmes eller indfiltres, när den er tilsluttet.

Opvaskemaskinens indløbs- og afløbsslanger kan drejes enten til venstre eller højre for at gøre installationen lettere ved hjælp af låsemøtrikken. Låsemøtrikken skal tilpasses korrekt for at undgå vandlækage. (Bemærk! IKKE alle

opvaskemaskinmodeller har indløbs- og afløbsslanger forsynet med låsemøtrik. I dette tilfælde er denne funktion ikke mulig).

Hvis maskinen tilsluttes nye vandrør eller rør, der ikke har været anvendt i længere tid, anbefales det at lade vandet løbe i nogle minutter, før tilgangsslangen tilsluttes. Derved aflejres der ikke sand eller rust i tilgangsslangens filter.

Brug ikke gamle slanger, som har været brugt til en anden maskine, til forbindelsen.

Opvaskemaskinen er monteret med en sikkerhedsanordning, som forhindrer at vaskevandet kommer tilbage i drikkevandssystemet og overholder de gældende rørmonteringsregler.

Tilslutning af afløbsslangen

Afløbsslangen kan tilsluttes på følgende måder:

1. Til vaskens vandlås, hvor den er fastgjort under vaskemaskinens bordplade. Dette vil hindre spildevand fra vasken i at løbe tilbage i maskinen.
2. Hæng det medleverede specielt bøjede plasticrør på kanten af vasken (hvis det er givet sammen med maskinen).
3. Til et faldrør med et aftrækshul på mindst 4 cm i diameter.

Afløbstilslutningen skal være (mindst) 30 cm og (højst) 100 cm over opvaskemaskinens bund.

Slangen kan enten føres til venstre eller højre om opvaskemaskinen.

Slangen må ikke have knæk og ikke sammentrykkes, da dette nedsætter eller blokerer vandafløbet.

Proppen må ikke sidde i vasken, när maskinen tømmes, da dette kan forårsage at vandet suges tilbage i maskinen.

En eventuel forlængelse af afløbsslangen må ikke være på mere end 2 m, og forlængerslangens indvendige diameter må ikke være mindre end diameteren af maskinens afløbsslange.

Ligeledes må den indvendige diameter på en slangeforbindelse, der bruges til spildevandsafløb ikke være mindre end diameteren på den givne slange.

Vigtigt!

Vores maskine er forsynet med en sikkerhedsanordning, der beskytter imod tilbageløb af det snavsede vand i maskinen. Hvis vandlåsen på Deres vask har en indbygget "kontraventil", kan denne hindre den rette tømning af vaskemaskinen. Vi råder Dem derfor til at fjerne den.

El-tilslutning

Information angående el-tilslutning ses på mærkepladen, som findes på højre side af opvaskemaskinens dør.

Kontroller følgende før maskinen tilsluttes stikkontakten:

1. At netspændingen svarer til den spænding, der er skrevet på mærkepladen.
2. At elmåler, sikringer, strømtilførsel og stikkontakt kan klare den nødvendige maksimale belastning. Kontroller at kontakt og stik passer sammen uden brug af adapter. Hvis det er nødvendigt skal kontakten udskiftes.

For at isolere opvaskemaskinen fra elnettet trækkes stikket ud.

Vigtigt!

Stikket skal stadig være tilgængeligt efter maskinen er blevet installeret.

I det tilfælde at det elektriske kabel skal udskiftes, kontakt venligst Deres lokale forbruger serviceafdeling.

Maskinen skal jordforbindes i henhold til gældende sikkerhedsbestemmelser. Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsbestemmelser ikke overholdes.

Indbygning

Maskinen er beregnet til placering under et køkkenbord eller et arbejdsbord.

Det er vigtigt at følge de nichemål, der er angivet på diagrammet.

Der kræves ingen særlige åbninger til maskinens ventilation, kun gennemgange til, tilgangsslange, afløbsslange og elledning.

Nichens loft kan have en afstand på 820 og 880 mm over gulvet, da maskinens justerbare fødder kan drejes langt op eller ned (maks. 60 mm).

Der skal være 2 mm frit mellem opvaskemaskine og bord.

Højdejustering af maskinen

Højdejusteringen gennemføres på følgende måde:

1. Løs eller stram de to forreste fødder.

2. Den bageste fod justeres ved at dreje skruen i midten af forreste sparkeplade til venstre eller højre.

Den højdejusterbare sokkelplade skal afmonteres. Justerskruen sidder bag den hvide justerbare plade.

1. Sæt igen den justerbare sokkelplade på plads og sørg for at den når helt ned til gulvet.

a) justering optil 40mm: fastspænd den justerbare sokkelplade med skruerne, brug hullerne (2).

b) justering mellem 40mm og 60mm: når skruerne er taget ud af hullerne (3), fastspændes den justerbare sokkelplade, med de samme skruer, ved at bruge hullerne (3).

Det er vigtigt at maskinen placeres helt vandret, således at døren kan lukkes helt tæt til. Når den er helt vandret, vil døren ikke ramme afstandsstykkerne i hver side af kabinettet.

Hvis døren ikke lukker ordentligt, løs eller stram de justerbare fødder indtil maskinen er fuldstændig vandret.

Påsætning af dampbeskyttelse

Påsæt det selvklæbende beskyttelsesfolie på den forreste del af køkkenbordet langs hele bredden.

Fastgørelse til køkkenelementer

For at undgå at opvaskemaskinen vipper, skal den fastgøres til enten køkkenbordet eller det tilstødende køkkenelement/væg med de medfølgende beslag. Sæt de to fastspændingsbeslag i rillerne, der findes forrest, foroven på vaskemaskinen, som vist på billedet.

Fastgør beslagene til køkkenelementerne med 3,5 x 16 skruer ved at bruge de øverste huller eller hullerne i siden.

Maskinen skal fastgøres til undersiden af topladen ved hjælp at de medfølgende beslag.

Hvis dette ikke sker, kan det medføre en ustabil funktion, som kan forårsage skader.

Vigtigt!

Der må ikke bores huller i maskinens sider, da dette kan beskadige de hydrauliske komponenter.

Råd for testcentre

Test i overensstemmelse med EN 60704 skal udføres med maskinen helt fyldt og med brug af testprogrammet (se skemaet "Vaskeprogram").

Test i overensstemmelse med EN 50242 skal udføres, når salt og afspændingsmiddelbeholderen er fyldt med henholdsvis salt and afspændings og med brug af testprogrammet (se skemaet "Vaskeprogram").

Mængde: 9 standardservice
Afspændingsmiddel indstilling: position 4 (Type III)
Vaskemiddel dosering: 5 g + 20 g (Type B)

Arrangement øverste kurv uden mindre skål og salatskål

Electrolux Gruppen er vendens største producent af energidrevne produkter til køkken- og rengørings- og udendørs brug. Der sælges årligt over 55 millioner produkter fra Electrolux Gruppen (blandt andet køleskabe, komfurer, vaskemaskiner, støvsugere, motorsave og plæneklippere) til en værdi af ca. 100 milliarder. Produkterne sælges i mere end 150 lande verden over.
