BRUGSANVISNING Mistral 415.3 Elettrobar

5.3.1 Tilslutning til vaskekar.... 12
5.3.2 Tilslutning af udløb fra tørremodul og indløbsmodul (ekstraudstyr) 12

5.4 TILSLUTNING AF DAMPR∅R (EKSTRAUDSTYR) 13
5.5 TILSLUTNING AF ENDESTOPAFBRYDER 13
5.6 INSTALLATION AF DISPENSERE 14
5.7 MONTERING AF STÄENKGARDINER....14
5.8 IBRUGTAGNING....14

5.8.1 Første påfyldning af kedlen.... 14

5.8.2 Maskine med enkeltkedel 14
5.8.3 Maskine med dobbeltkedel 15

5.9 KONTROLENHEDER....15
5.10 ANBEFALINGER VEDR∅RENDE SIKKERHEDSSTANDARDER, SOM SKAL ANVENDES....17

CAP 6 BESKRIVELSE AF MASKINEN....19

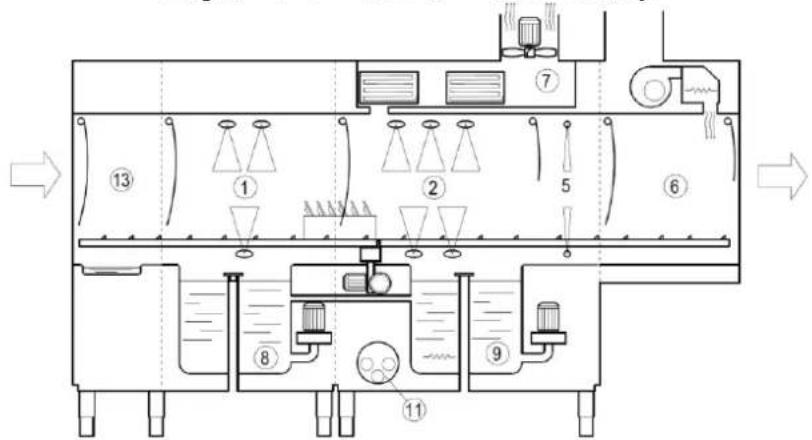

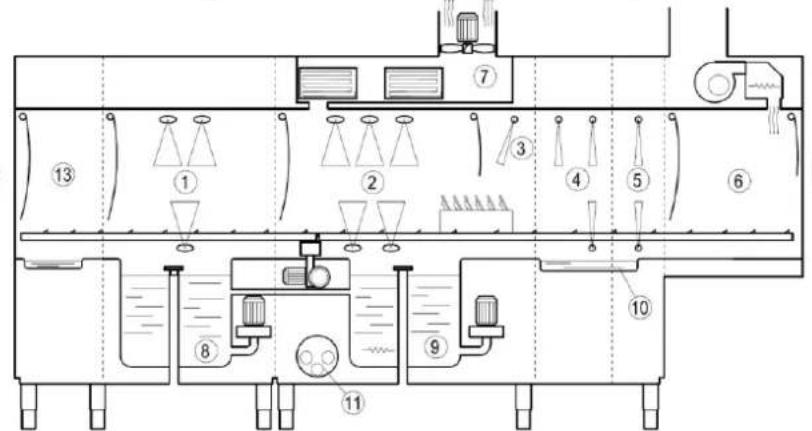

6.1 SKEMA OVER MASKINEN....19
6.2 FARLIGE PUNKTER....21
6.3 SIKKERHEDSANORDNINGER 21
6.4 TILSIGTET BRUG....21

CAP 7 BRUG AF MASKINEN 22

7.1 BESKRIVELSE AF KOMMANDOER 22
7.2 SÄDAN TÄENDES MASKINEN 22
7.3 OPVARMNING....22
7.4 VASK....22
7.5 OPVASKEPROGRAMMER 22
7.6 STOPANORDNING 22
7.7 VISNING AF TEMPERATURER OG FUNKTIONSTIMER....23
7.8 ENDESTOP 23
7.9 INDSTILLINGER 23

7.9.1 Temperaturer....23
7.9.2 Dispensere 24

7.10 MEDDELELSER TIL OPERAT∅REN 25
7.11 FUNKTIONS- OG STATUSBJÆLKE....25
7.12 SELVDIAGNOSE 26
7.13 EFTER OPVASK 27
7.14 PLACERING AF SERVICE I KURVENE....28

DK

BETJENINGSVEJLEDNING FOR OPVASKEMASKINE

CAP 8 VEDLIGEHOLDELSE 29

8.1 GENERELLE REGLER....29

8.2 PERIODISK VEDLIGEHOLDELSE 30

CAP 9 BORTSKAFFELSE 31

CAP 10 MILJ∅ 31

Læs omhyggeligt brugerhåndbogen, før maskinen startes. De indeholdte advarsler giver vigtige oplysninger om sikkerheden i de forskellige faser af installation, brug og vedligeholdelse. Manglende overholdelse af instruktionerne i denne dokumentation kan påvirke maskinens sikkerhed og få garantien til at bortfalde øjeblikkeligt.

Cap 1 VIGTIGE RISICI OG ADVARSLER

• Dette apparat må udelukkende anvendes til den brug, som det er designet til. Enhver anden brug betragtes som forkert og derfor farlig.
• Det specialiserede personale, som udfører installationen, er forpligtet til at instruere brugeren korrekt om apparatets funktion og alle de sikkerhedsforanstaltninger, der skal overholdes, samt give praktiske demonstrationer.
• Hold maskinen i perfekt stand, og anvend altid de forskellige afskærmninger, den er udstyret med, og sørg for, at den regelmæssige vedligeholdelse udføres af faguddannet personale. I særdeleshed anbefales det at sørge for, at alle sikkerhedsanordningernes funktion kontrolleres regelmæssigt.
• I tilfælde af fejl eller dårlig funktion af apparatet, skal det slukkes og kobles fra el- og hydraulikforsyningen, men man må ikke gøre forsøg på reparation eller direkte indgreb, men skal straks tilkalde en autoriseret servicetekniker.
• Alt arbejde på maskinen, også i tilfælde af fejl, må kun foretages af producenten eller et autoriseret servicecenter og specialuddannet personale, og der må kun bruges originale reservedele.
• Manglende overholdelse af ovenstående kan mindske apparatets sikkerhed.
• Afbryd eller isoler altid maskinen fra el- og vandforsyning, før der udføres vedligeholdelse, reparationer og rengøring, og tag stikket ud af stikkontakten.
• Brug IKKE vand til at slukke brande i de elektriske dele, men brug en pulverslukker.
• Maskinen må IKKE bruges af ikke-oplært personale.
• Apparatet må IKKE betjenes af børn og af personer, som er fysisk, sensorisk eller mentalt funktionshæmmede, eller som mangler den nødvendige erfaring og viden.
• Børn må IKKE lege med apparatet.
• Børn må IKKE foretage den rengøring og vedligeholdelse, der skal udføres af brugeren.
• Maskinen må IKKE forblive under spænding, når den ikke bruges.
• Sluk altid for maskinen på afbryderen på væggen, når den ikke er i brug.
• Luk for vandforsyningen, hver gang maskinen ikke er i brug.
• Sluk straks maskinen, tag stikket ud af stikkontakten, og luk for vandforsyningen, hvis der forekommer udslip af vand eller væsker.
• Når det besluttes ikke længere at anvende et apparat af denne type, anbefales det at gøre det ikke-funktionsdygtigt ved at overskære elforsyningskablet, efter først at have trukket det ud af stikkontakten.

- Hvis maskinen ikke er udstyret med stik eller et andet middel til fuldstændig afbrydelse med frakobling af alle kontakter, skal den form for afbrydermekanismer være indbygget i forsyningsnettet i medfør af installationsbestemmelserne.

- Hvis strømkablet er beskadiget, skal det udskiftes af producenten eller af deres tekniske serviceværksted, eller under alle omstændigheder af en person med tilsvarende faguddannelse, for at hindre enhver risiko.

- Skruen på apparatet mærket med symbolet 5021 i standarden IEC 60417 udgør udligningsforbindelsen.

- Når lågerne åbnes, skal man sikre sig, at de er godt hægtet fast.

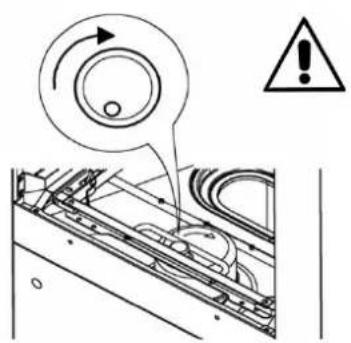

- Kontrollér, at omdrejningsretningen er som markeret på træksystemets centrale del. I modsat fald kontaktes det faguddannede personale, der skal vende omdrejningsretningen for hele maskinen.

- I tilfælde af standsning af træksystemet forårsaget af sikkerhedsanordningen skal man fjerne årsagen til blokeringen og genetablere funktionen. For at kunne opsamle genstande, der er faldet ned i maskinens indre, skal må standse maskinen og afbryde den helt.

- Det er forbudt at fjerne kurven fra maskinen, før den er kørt helt ud af maskinen.

- Kom IKKE i nærheden af trækmekanismen i bevægelse med kæder, armbånd, tøj med lange ærmer eller meget vide ærmer for at undgå faren for at blive viklet ind og trukket med.

- Brug ALDRIG maskinen uden afskærmningerne, der er anbragt af producenten.

- Sørg for, at det pågældende service er egnet til vask i opvaskemaskinen.

- Brug ALDRIG maskinen til at vaske genstande af typer, form, størrelser eller materialer, der ikke er godkendt til maskinvask eller ikke er helt intakte.

- Brug ikke maskinens øvre del som fralægningssted til nogen som helst genstand og/eller instrument.

- Overbelast ALDRIG de frontbetjente maskiners åbne låge, som kun er dimensioneret til at understøtte kurven fyldt med service.

- Kom ALDRIG de bare hænder i vaskeopløsningerne. Hvis der tilfældigt kommer vand indeholdende opvaskemiddel i øjnene, skal man vaske dem med rigeliqt, rent vand og straks søge lægehjælp.

- Når kurve sættes ind i vaskekammeret, er det OBLIGATORISK at bære langærmede latex- eller gummihandsker.

• Vælt ALDRIG maskinen efter installationen.

- Anbring ikke opvaskemaskinen i nærheden af varmekilder over 50°C.

- Lad ALDRIG opvaskemaskinen være udsat for vind og vejr (regn, sol osv.)

- Opvaskemaskinen må IKKE installeres udendørs uden passende afskærmninger.

- Bloker ikke for ristene til ind- og udsugning.

- Lad ikke maskinen køre uden filtre.

- Brug aldrig et vaskeprogram uden overløbet, hvis monteret.

- Nærm ALDRIG magnetiske genstande til maskinen.

- Før apparatet sluttes til, skal man sikre sig, at alle værdierne på typepladen svarer til dataene for det elektriske og det hydrauliske netværk.

- Kontrollér, at anlæggets elektriske kapacitet passer til den maksimale effekt forbrugt af apparatet. I tvivlstilfælde skal man henvende sig til faguddannet personale, der kan kontrollere, at tværsnittet i anlæggets kabler passer t apparatets effektforbrug.

- Kablerne (medfølger ikke) fra elnettet til hovedafbryderen skal mærkes med korrekte angivelser om fare.

- Forsyningskablet til dette apparat skal være af typen H07RN-F.

- Installatøren har pligt til at kontrollere effektiviteten af "jordforbindelsen" i medfør af gældende sikkerhedsbestemmelser. Det er nødvendigt, at dette fundamentale sikkerhedskrav er opfyldt, og i tvivlstilfælde skal man anmode om at få faguddannet personale til at udføre en omhyggelig kontrol af anlægget.

- Ved testens afslutning er installatøren forpligtet til at udstede en skriftlig erklæring vedrørende den korrekte installation og test i overensstemmels med alle regler og forskrifter.

- Foretag IKKE ændringer på afskærmningerne, og fjern dem kun, hvis maskinen står stille og er koblet fra elforsyningen. Genanbring afskærmningerne, før maskinen atter kobles til elforsyningen.

- Når spændingen er afbrudt, er det kun faguddannet personale, der må fagadgang til elskabet.

- Foretag ALDRIG ændringer af positionen, og pil ikke ved de elementer, maskinen består af, da sådanne handlinger ville kunne bringe maskinsikkerheden i fare.

- Brug IKKE doseringsenheder eller andre apparater, der ikke er beregnet dertil fra producentens side, men som kan ændre på sikkerhedsspecifikationerne eller funktionaliteten af maskinen.

- Lydtryksniveau i medfør af EN ISO 4871

○ LpA maks. = 68,0 dB Kpa=2,5 dB for modeller uden tørremodul

- Apparatet skal være permanent forbundet til vandforsyningen.

- I forbindelse med rengøringsindgreb skal man holde sig fuldstændigt til anvisningerne i producentens håndbog.

• Vask IKKE apparatet ved at sprøjte det med vand eller damp.
• Brug udelukkende ikke-skummende produkter specifikt til opvaskemaskiner og i de doser, der anbefales af producenten på baggrund af vandets hårdhed og karrets kapacitet.
• Det er forbudt at anvende syreholdige produkter, korroderende produkter osv. til rengøring af maskinen og til selve opvasken.
• Det er forbudt både til opvasken og til rengøring at anvende kloridholdige produkter med en koncentration på over 50 ppm.
• Til vask af rustfrit stål må der under ingen omstændigheder anvendes spåner, svampe eller børster af stål
• For at beskytte miljøet anbefaler vi, at der ikke anvendes korroderende eller forurenende produkter, og at man aldrig overskrider de anbefalede doser.
• Personalet tilknyttet håndteringen af servicet skal, när opvasken er foretaget, omhyggeligt overholde lovbestemmelserne vedrørende hygiejne.
• Vi minder om, at maskinen ALDRIG må igangsættes uden de tilhørende beskyttelsesgardiner: ved indløb, udløb og i de mellemliggende positioner.
• Maksimal højde for afløbet

- I gulvhøjde på modeller med overløbsmekanisme

○ Maksimal højde 1 m på modeller med afløbspumpe

Normale driftsforhold

Rumtemperatur : 40°C maks. /4°C min. (gennemsnit 30°C)

Højde : indtil 2000 meter

Relativ fugtighed : Maks. 30% ved 40°C / maks. 90% ved 20°C

Cap 2 Indledning

Sikkerhedsinstruktioner:

Den samlede dokumentation skal opbevares omhyggeligt i nærheden af apparatet; den skal udleveres til teknikere og operatører, som arbejder på og med maskinen. Dokumentationen skal være intakt og opbevares på et sikkert sted sammen med eventuelle kopier, hvis den anvendes hyppigt.

Operatøren har pligt til at læse, sætte sig ind i og kende denne betjeningsvejledning inden ethvert indgreb på maskinen.

Apparatet er udelukkende beregnet til erhvervsmæssig opvask af service og køkkenudstyr til fælles brug. Derfor skal installation, brug og vedligeholdelse overlades til personale, som er faguddannet og overholder producentens anvisninger.

Garanti:

Producenten fralægger sig ethvert ansvar og garanti i forbindelse med skader på materiel eller personer, som skyldes manglende overholdelse af instruktionerne eller forkert brug af maskinen

En manglende overholdelse af instruktionerne i dokumentationen kan bringe sikkerheden i fare og medføre garantiens øjeblikkelige borfald

Installation og reparationer udført af uautoriserede teknikere, eller brugen af ikke-originale reservedele, medfører garantiens øjeblikkelige bortfald.

Cap 3 HÅNDTERING OG TRANSPORT AF MASKINEN

Emballagen er af samme type i begge tilfælde.

3.2 Håndtering

• Maskinerne skal håndteres med stor omhu ved hjælp af gaffeltruck eller pallevogn
• Fastgørelsespunkterne er vist på maskinen med selvklæbende mærkater.

• Under transporten er det forbudt at opholde sig i nærheden af maskinen, da den kan krænge over og forårsage alvorlige skader på personer i nærheden.
• Der kan opstå ulykker på grund af sammenstød, fasthængning eller fastklemning i maskinen under håndtering og opbevaring af samme.

3.3 Opbevaring

Opmagasineringen af materialerne skal ske ved hjælp af paller, beholdere, transportbände, køretøjer og redskaber og løfteudstyr, som er egnede til at forebygge skader på maskinen som følge af vibrationer, stød, afskrabninger, korrosion, temperatur eller andre forhold, som måtte opstå. Delene, som opbevares, skal kontrolleres regelmæssigt for at sikre, at deres tilstand ikke er forringet.

Oplagring:

Transport og opbevaring: mellem -10 °C og 55 °C med et toppunkt på op til 70 °C (i op til 24 timer)

3.4 Mål

Maskinerne i serien med trukket kurv bygges i forskellige modeller. Deres layouttegninger, hvor målene er anført, er vedlagt.

Cap 4 INSTALLATION

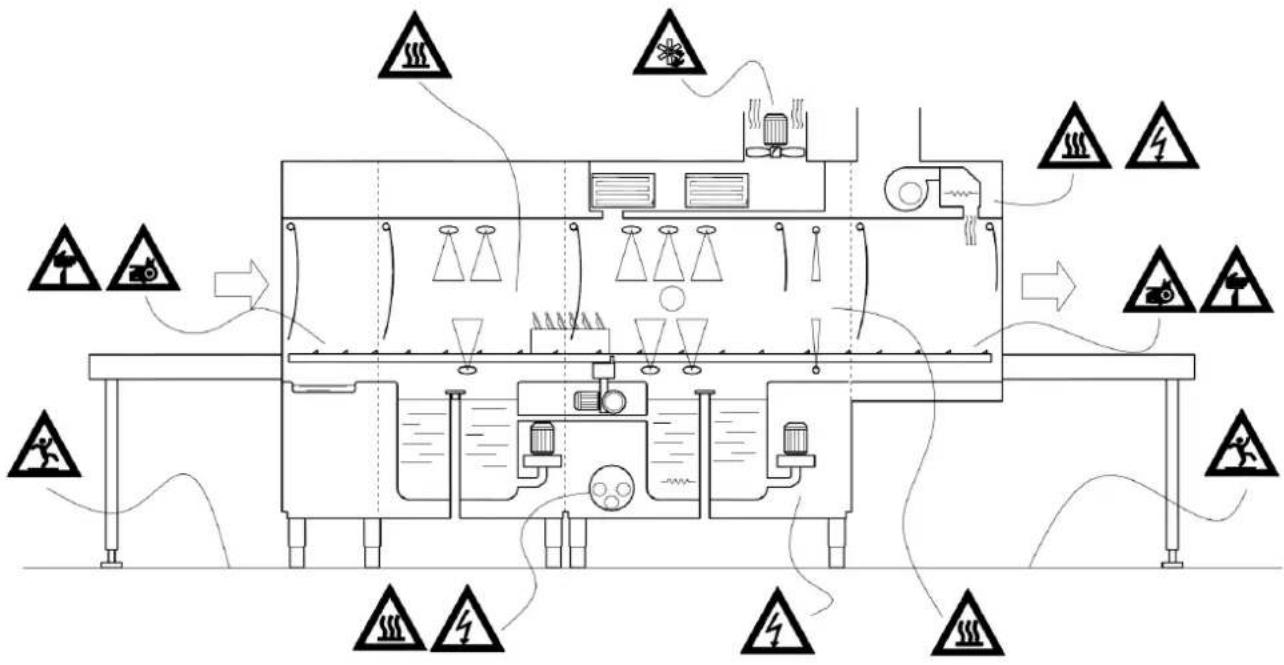

4.1 Farezone

Definition af farezonerne og måden (se fig. på næste side) det vises på samt beskrivelsen af de eksisterende forholdsregler.

• På adgangslågerne til vaske- og skyllesektionen
• På væggene i tørresektionen.
• På kedlen under installationen og vedligeholdelsen af maskinen.
• Internt i maskinen i forbindelse med fjernelse af overløbsmekanismen på vaskekarret.

Farlig elektrisk spænding

• Primær eltavle
• Elektropumper
• Ventilator
• Elektriske varmelegemer

Fare for glat gulv

- På gulvet, der er vådt af sprøjt og kondenseret damp

Fare for snit

• På blæseren i sugeenheden
• Indvendigt i maskinen på plader og skærende profiler

Maskinen er forsynet med afskærmninger, der begrænser adgangen til det indvendige og til dele bevægelse, disse er fastgjort med skruer.

4.2 Vigtige advarsler

Før der foretages indgreb med slukket maskine indvendigt i vaskekammeret, der har behov for at få skiftet karrets filtre og/eller vaske- og skyllearmene, skal man iføre sig handsker med en skærefasthed på mindst 3 i medfør af standarden EN388

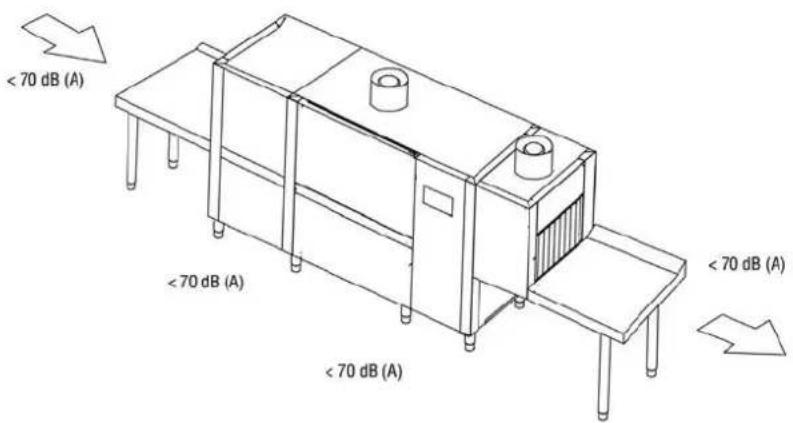

4.3 Lydtrykniveau

Ved modtagelsen skal emballagen åbnes og maskinen samt tilbehøret kontrolleres for eventuelle skader opstået under transporten. Såfremt der konstateres skader, skal disse omgående rapporteres til speditøren. Maskinen må ikke installeres, og kvalificeret og autoriseret personale skal kontaktes.

Producenten er ikke ansvarlig for skader, som opstår under transporten

Emballagen (plastposer, polystyrenskum, trælister, søm osv.) må ikke efterlades inden for børns rækkevidde, da de udgør potentielle kilder til fare.

Skrue fødderne fast i maskinens bud, og placér den i den ønskede position Juster maskinen vandret ved at dreje fødderne med eller mod urets retning. På grund af maskinens længde anbefales det at benytte et vaterpas.

Advarsel:

Træk ikke maskinen, når den placeres. Det kan skade maskinens struktur.

Gulvet skal have tilstrækkelig bærekraft til at understøtte maskinens samlede vægt. Desuden skal det være plant.

4.5 Miljøforhold

• Omgivende temperatur: 40 °Cmax /4 °Cmin (gennemsnitlig 30 °C)
  • Højde: op til 2000 meter
  • Relativ luftfuqtighed: Maks. 30 % til 40 °C / maks. 90 % til 20 °C

Cap 5 INSTALLATION

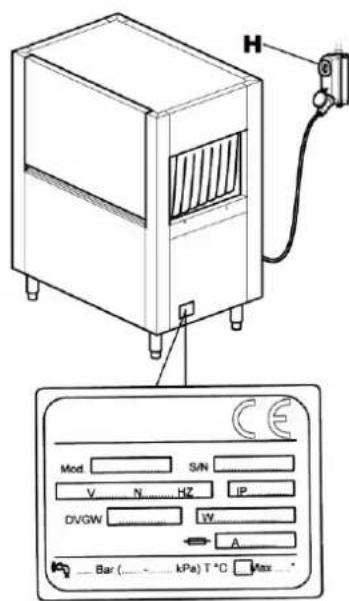

5.1 Elektrisk tilslutning

H Mod. S/N V N HZ IP DVGW W A Bar ( kPa) T °C Max

- Advarsel! Installationen må kun udføres af specialuddannede teknikere!

- For apparatet sluttes til, skal man sikre sig, at spændingen og frekvensen i elnettet svarer til angivelserne på maskinens typeplade placeret på maskinens sidepanel.

- Tilslutningen til elnettet må udelukkende ske ved hjælp af kabler af typen H07RN-F med tværsnit, der passer til det maksimale strømforbrug anført på typepladen og i tabellen herunder.

- Pas på at strække kablet ud under overholdelse af den nødvendige minimumkurve anført af kablets producent.

H07RN-F
Strøm (A)	Tværsnit ( mm^2 )	Maksimal længde (mm)
40	10	5000
50	16
63	16
80	25
100	35
125	50

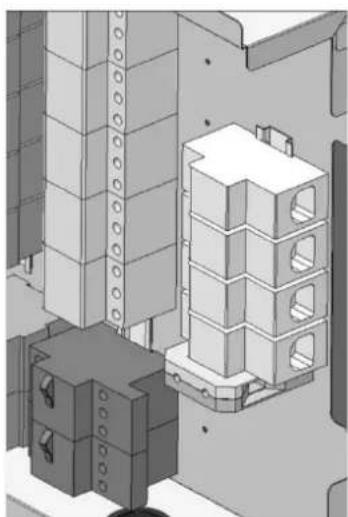

• Det er obligatorisk at slutte maskinen til elnettet via en flerpolet automatisk afbryder af typen "C", som er beregnet dertil og er overensstemmelse med gældende sikkerhedsbestemmelser, eller alternativt en afbryder med sikringer med en minimum kontaktåbning på 3 mm. Denne afbryder, der ikke følger med maskinen, skal monteres på muren på et lettilgængeligt sted og i en højde af mellem 0,6 m og 1,70 m.
• Før tilslutningen til elnettet foretages, skal man sikre sig, at forsyningslinjen ikke er under spænding.
• Fjern frontpanelet og afskærmningen af eltavlen ved at fjerne skruerne.
• Før elkablet gennem kabelklemmen på bagsiden af maskinen.
• Slut kablet til klemmerne på tavlen som angivet på vedlagte eldiagram.
• En forkert tilslutning af den neutrale ledning og jordforbindelsesledningen kan medføre uoprettelige skader på maskinen og medfører ligeledes bortfald af garantien!
• Kontrollér fastgørelsen af kablerne på fjernafbryderen, termosikringerne osv., da de ville kunne løsne sig under fjernelsen af skruerne.

• Genmonter det forreste beklædningspanel og betjeningspanelet med de medfølgende skruer.

• Netledningen må ikke sættes under træk eller klemmes under normal drift eller rutinemæssig vedligeholdelse.

• Maskinen skal desuden medtages i et ækvipotentielt system, hvis tilslutning foretages ved hjælp af en skrue mærket med symbolet ↓.
• Udligningslederen skal have et tværsnit på 10 mm ^2 .

Det er forbudt at bruge multistik, adaptere, kabler af utilstrækkelig type og tværsnit eller med forlængersamlinger, der ikke overholder de gældende tekniske standarder.

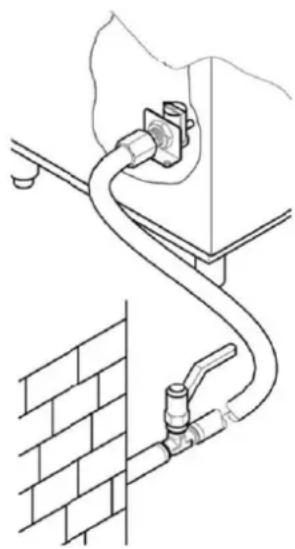

Før apparatet tilsluttes, skal man sikre sig, at der mellem vandforsyningen og apparatet er anbragt en stopventil, der giver mulighed for at afbryde forsyningen ved behov eller på grund af reparation.

Kontrollér ligeledes, at forsyningskapaciteten ikke er på under 20 l/min.

Advarsel!

- Kontrollér, at vandforsyningstemperaturen og -trykket stabilt svarer til det tryk- og temperaturområde, der er anført på typepladen. I modsat fald vil det ikke være muligt at opnå den korrekte kapacitet og temperatur for vandet til en korrekt skylning.

Hvis vandets hårdhed skulle ligge over angivelserne i tabellen, anbefales det at montere en afkalkningsenhed før maskinens forsyningsmagnetventil.

Ved meget høje koncentrationer af mineralske rester i vand med høj ledningsevne foreslår vi installation af et demineraliseringsanlæg, der er tareret til at have en resterende hårdhed svarende til tabeller herunder.

	Specifikationer		Min.	Maks.
Hårdhed	Franske grader	f	5	10
	Tyske grader	°dH	4	7,5
	Engelske grader	°e	5	9,5
Mineralske rester (TDS)	Dele pr. million (20°C)	ppm	70
		mg/l	70

Advarsel!

- Maskiner beregnet til anvendelse med afsaltet vand eller med en høj koncentration af natriumklorid skal bestilles specifikt, da der kræves specielle materialer til deres fremstilling.

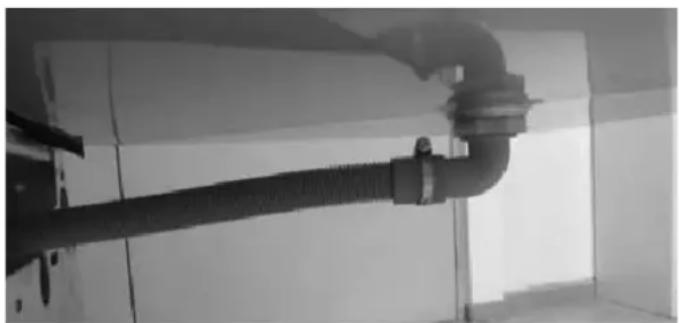

5.3 Tilslutning til afløbsnettet

Med maskinen følger rillede afløbsrør og samlinger til hvert kar, der skal bruges, hvis man ønsker afløb ud i et enkelt afløb med vandlås som beskrevet i næste afsnit.

Det frarådes at anvende disse rør, hvis der er tale om afløb direkte i gulvet.

5.3.1 Tilslutning til vaskekar

• Maskinerne med trukket kurv kører kontinuerligt, og derfor har de brug for særligt effektive afløb, der fungerer som faldende afløb.
• Vedrørende placeringen af afløbene til hvert kar og deres mål henvises der til installationsdiagrammet, der følger med maskinen.
• Slut maskinens afløb til afløbsnettet ved hjælp af varmebestandige rør for konstant op til 70°C og med anvendelse efter behov af de medfølgende samlinger.
• Afløbssystemet skal altid have en vandlås, også i tilfælde af afløb direkte i gulvet som vist på figuren.
• I tilfælde af flere vaskekar er det tilstrækkeligt med tilslutning til en enkelt vandlås.
• Vandlåsens højde over jordoverfladen "H" må ikke overstige højden B for afløbsrøret som vist på figuren.

5.3.2 Tilslutning af udløb fra tørremodul og indløbsmodul (ekstraudstyr)

Når de forefindes, er det også nødvendigt at slutte afløbene fra tørremodulet (se foto) og fra indløbsmodulet til hovedafløbet ved hjælp af det medfølgende rillede rør

Advarsel!

Nogle modeller har allerede afløbet fra tørremodulet sluttet til vaskekarret.

5.4 Tilslutning af damprør (ekstraudstyr)

Maskinen slipper damp ud under driften, og derfor anbefales det at montere en emhætte med udsugningsmotor oven over den (1500-3000 m³/t)

Alternativt kan man bestille en maskine forsynet med emhætte eller dampindvindingsapparat.

I sidstnævnte tilfælde er det også muligt at føre dampudledningen direkte uden for lokalerne med velegnet rørføring i rustfrit stål og en diameter på 250 mm.

Advarsel!

• Tørremodulets aftræksrør har til formål at lukke motorhuset og må ikke sluttes til nogen rørføring.
• Brug ikke demineraliseret vand til forsyning af maskiner udstyret med indvindingsapparater med genbrugsbatterier og kobberrør. I så fald skal man bede om en model med batterier med rustl stålrør.

5.5 Tilslutning af endestopafbryder

Til maskinens funktion er det OBLIGATORISK at installere en endestopafbryder.

• Endestopafbryderen skal installeres på udløbsbordet.
• Afbryderens mekaniske fastgørelse skal tilpasses til anvendelsen
• Det anbefales at anvende en endestopafbryder, der aktiveres med et drejegreb eller fjedergreb, der øger kontaktoverfladen og dæmper effekten fra den mekaniske kontrast.
• Den korrekte funktion skal kontrolleres med alle kurvene i brug i lokalet.
• Der skal være beskyttelse svarende til mindste grad IP55
• Afbryderen skal være i positiv funktion (kontakten normalt lukket NC)
• Den skal have en minimum nominel kapacitet på 240 V 1,5A
• Anbefalet mekanisk levetid på 10.000 K cyklusser.

5.6 Installation af dispensere

Maskinen er forberedt med specifikke udgange til dispenserne til afspændingsmiddel og opvaskemiddel, så man skal forbinde dispenserne som anført på eldiagrammet for at sikre god funktion af maskinen.

Doseringen af afspændingsmiddel og opvaskemiddel skal ske via automatiske dispensere.

Mængden af produkt fastsættes på basis af vandets hårdhed af installatøren, der også vil sørge for kalibrering af selve dispenserne.

I forbindelse med første påfyldning af doseringskredsløbet og de tilhørende reguleringer skal man se afsnittet "Reguleringer".

• Væskestanden i beholderne må aldrig falde til niveauet for tømning.
• Produkterne må aldrig toppes op med korroderende eller urene produkter.
• Det er forbudt at anvende produkter på basis af klor, der medfører dannelsen af klorider, som i koncentrationer på over 50 ppm kan medføre korrosion
• Vi fraråder manuel dosering af produkterne.
• I forbindelse med enhver anden installation skal man konsultere det vedlagte eldiagram og installationsdiagram
• Maskinen understøtter ikke dispensere med flere spændingsniveauer og/eller med et forbrug på over 5A pr. udgang.
  Hvis det ønskes at anvende den type dispenser, skal den sluttes til et eksternt relæ på 16A

ADVARSEL!

- Brugen af opvaskemidler indeholdende klorider i koncentrationer på over 50 ppm kan medføre korrosion af den rustfrie stål i maskinen.

5.7 Montering af stænkgardiner

Maskinen er forsynet med stænkgardiner, der har til formål at adskille de forskellige sektioner af maskinen.

For monteringsdiagrammet se figur 12.

5.8 IBRUGTAGNING

5.8.1 Første påfyldning af kedlen

Til aktivering af disse skal man følge proceduren til indledende påfyldning af kedlen som beskrevet i det følgende.

5.8.2 Maskine med enkeltkedel

Se figur 2 og 6

• Åben skydeventilen på vandforsyningen (fig. 2/A)
• Tilslut strømforsyningen ved hjælp af hovedafbryderen (fig. 2/B)
• Displayet viser 4 lodrette bjælker (fig. 2/C)
• Tryk på linjeknappen (1) for at tænde for maskinen. (fig. 2/D)
• Displayet viser skiftevis meddelelsen "FI?" og "NO" (fig. 6/A)
• Tryk på knappen (3) for at vælge "yES" (fig. 6/A)
• Bekræft ved at holde knappen (2) nede. (fig. 6/C)
• Maskinen begynder automatisk at fylde kedlen og viser meddelelsen "FI" på displayet (fig. 6/D)
• Når displayet skiftevis viser meddelelsen "LoAd" og "End" er påfyldningen afsluttet, og maskinen er klar til at blive tændt. (fig. 6/E)

5.8.3 Maskine med dobbeltkedel

Se figur 12

På modeller der også har en kedel nr. 2, skal man, efter at have fulgt anvisningerne i foregående afsnit, fortsætte som i det følgende for at aktivere opvarmningen af varmelegemerne.

• Deaktiver elforsyningen på hovedafbryderen (fig. 12/A)
• Fjern panelet under skyllesektionen (fig. 12/B) for at få adgang til eltavlen
• Fjern dækslet på eltavlen, og tag adgang til klemkassen (fig. 12/C)
• Aktiver varmelegemet ved at sammenkoble de to klemmer angivet på figur 12/D med det lille medfølgende kabel
  Genmonter dækslet på eltavlen og panelet.

5.9 Kontrolenheder

• Kontrollér, at vandstanden i vasketanken er 1-2 cm under overfyldningsniveauet efter påfyldning.
• Kontrollér, at temperaturen i vaske- og skylletemperaturen er som indstillet.
• Kontrollér, at dispenserne fungerer.
• Kontrollér, at skylleeconomizeren fungerer korrekt. Det varme vand skal begynde at løbe ud, så snart en kurv kommer ind under skyllepistolerne, og det skal stoppe, så snart kurven kører ud.
• Kontrollér, at endestopkontakten fungerer. Den skal blokere fremkørselsmotoren og pumpen, så snart en kurv när frem til enden af pladen. Funktion skal genoptage, när kurven fjernes.
• Kontrollér pumpens rotationsretning. Hvis den roterer i omvendt retning, skal strømforsyningens to fasekabler byttes om.

• Kontrollér justeringen af trækmekanismens sikkerhedssystem, som skal være sådan indstillet, at det tager højde for maskinens totale længde og de enkelte udgangsplader.
  En komplet opfyldning med kurve fyldt med tallerkner må ikke blokere trækmekanismen.
  Reguleringen sker ved at dreje skruen på beslaget, som støtter trækgruppen.
  Den anbefalede længde "L" skal ligge mellem minimum 60 og maksimum på 75 mm (se figur)
  Bed servicecenteret om hjælp til komplekse anvendelser.

- Kontrollér, at rotationsretningen er som vist i figuren, og som mærket på trækmekanismens centrale bevægelse.

ADVARSEL: i tilfælde af forkert rotationsretning fungerer den mekaniske sikkerhedsanordning ikke.

BETJENINGSVEJLEDNING FOR OPVASKEMASKINE

- På de modeller, der er forsynet med trykregulator med manometer, skal man kontrollere manometeret under skyllet. Om nødvendigt drejes der på trykregulatoren, og der indstilles en værdi som anført i tabellen:

Model	Liter/time	bar
Uden forvask	160	0,6
Med forvask	270	0,7

Hvis disse kontroller ikke udføres, bortfalder garantien automatisk.

EFTER ENDT INSTALLATION

• Installationsteknikeren skal underrette producenten om eventuelle anomalier i funktionen og/eller sikkerheden, som eventuelt er opstået under første ibrugtagning.
• Maskinen må først anvendes efter afsluttet installation.
• Teknikeren skal udstede en erklæring om, at arbejdet er udført "håndværksmæssigt korrekt" og i overensstemmelse med gældende love.

5.10 Anbefalinger vedrørende sikkerhedsstandarder, som skal anvendes

- Denne maskine må kun anvendes til den brug, hvortil den udtrykkelig er fremstillet. Enhver anden brug betragtes som forkert og derfor farlig.

- Apparatet må ikke udsættes for vind og vejr (regn, sol osv.)

- Apparatet må ikke anvendes af børn eller funktionshæmmede.

- Maskinen må kun anvendes af oplært personale.

- Hold maskinen i perfekt stand, og anvend altid de forskellige afskærmninger, den er udstyret med, og sørg for, at den regelmæssige vedligeholdelse udføres af faguddannet personale. I særdeleshed anbefales det at sørge for, at alle sikkerhedsanordningernes funktion kontrolleres regelmæssigt.

- Før apparatet sluttes til, skal man sikre sig, at alle værdierne på typepladen svarer til dataene for det elektriske og det hydrauliske netværk.

- Sørg for, at maskinen er korrekt "jordforbundet" i henhold til gældende sikkerhedsstandarder. Det er nødvendigt, at dette fundamentale sikkerhedskrav er opfyldt, og i tvivlstilfælde skal man anmode om at få faguddannet personale til at udføre en omhyggelig kontrol af anlægget.

- Kontrollér, at anlæggets elektriske kapacitet passer til den maksimale effekt forbrugt af apparatet. I tvivlstilfælde skal man henvende sig til faguddannet personale, der kan kontrollere, at tværsnittet i anlæggets kabler passer til apparatets effektforbrug.

- Kablerne (medfølger ikke) fra elnettet til hovedafbryderen skal mærkes med korrekte angivelser om fare.

- Forsyningskablet til dette apparat skal være af typen H07RN-F.

- Før der foretages nogen som helst form for vedligeholdelsesindgreb, skal apparatet kobles fra elforsyningen ved at deaktivere afbryderen.

- I tilfælde af fejl eller dårlig funktion af apparatet, skal det kobles fra el- og hydraulikforsyningen, gør ikke forsøg på reparation eller direkte indgreb, men tilkald straks en autoriseret servicetekniker.

- Den eventuelle reparation af produktet må udelukkende foretages af producenten eller af et autoriseret serviceværksted og udelukkende med brug af originale reservedele.

- Manglende overholdelse af ovenstående kan reducere apparatets sikkerhed.

- Brug ikke vand til at slukke brande i de elektriske dele, men brug en pulverslukker.

- Maskinen må ikke forblive under spænding, når den ikke bruges.

- Foretag ikke ændringer på afskærmningerne, og fjern dem kun, hvis maskinen står stille og er koblet fra elforsyningen.

- Når det besluttes ikke længere at anvende et apparat af denne type, anbefales det at gøre det ufunktionsdygtigt ved at overskære elforsyningskablet, efter først at have trukket det ud af stikkontakten.

- I forbindelse med rengøringsindgreb skal man holde sig fuldstændigt til anvisningerne i producentens håndbog.

- Bloker ikke for ristene til ind- og udsugning.

- Lad ikke maskinen køre uden filtre.

- Når spændingen er afbrudt, er det kun faguddannet personale, der må få adgang til elskabet.

- Kom aldrig bare hænder i vaskeopløsningerne. Hvis der tilfældigt kommer vand indeholdende opvaskemiddel i øjnene, skal man vaske dem med rigeligt, rent vand og straks søge lægehjælp.

- Åbn ikke lågerne for hurtigt. Vent mindst 15 sekunder efter motorernes standsning.

- Når lågerne åbnes, skal man sikre sig, at de er godt hægtet fast.

- I tilfælde af standsning af træksystemet forårsaget af sikkerhedsanordningen skal man fjerne årsagen til blokeringen og genetablere funktionen.

- Sørg for, at det pågældende service er egnet til vask i opvaskemaskinen.

- Brug ikke doseringsenheder eller andre apparater, der ikke er beregnet dertil fra producentens side, men som kan ændre på sikkerhedsspecifikationerne eller funktionaliteten af maskinen.

- Brug udelukkende ikke-skummende produkter specifikt til opvaskemaskiner og i de doser, der anbefales af producenten på baggrund af vandets hårdhed og karrets kapacitet.

- Det er forbudt at anvende syreholdige produkter, korroderende produkter osv. til rengøring af maskinen og til selve opvasken.

- Det er forbudt både til opvasken og til rengøring at anvende kloridholdige produkter med en

koncentration på over 50 ppm.

• Til vask af rustfrit stål må der under ingen omstændigheder anvendes spåner, svampe eller børster af stål
• For at beskytte miljøet anbefaler vi, at der ikke anvendes korroderende eller forurenende produkter, og at man aldrig overskrider de anbefalede doser.
• Personalet tilknyttet håndteringen af servicet skal, når opvasken er foretaget, omhyggeligt overholde lovbestemmelserne vedrørende hygiejne.
• For at kunne opsamle genstande, der er faldet ned i maskinens indre, skal man standse maskinen og afbryde den helt.
• Kom ikke i nærheden af trækmekanismen i bevægelse med kæder, armbånd, tøj med lange ærmer eller meget vide ærmer for at undgå faren for at blive viklet ind og trukket med.
• Brug ikke maskinen som fralægningssted til nogen som helst genstand og/eller instrument.
• Sluk altid for maskinen på afbryderen på væggen, når den ikke er i brug.
• Luk for vandforsyningen, hver gang maskinen ikke er i brug.
• Sluk straks maskinen, og luk for vandforsyningen, hvis der forekommer udslip af vand.
• Vi minder om, at maskinen aldrig må igangsættes uden de tilhørende beskyttelsesgardiner: ved indløb, udløb og i de mellemliggende positioner.
• Det er forbudt at fjerne kurven fra maskinen, før den er kørt helt ud af maskinen.

Cap 6 BESKRIVELSE AF MASKINEN

6.1 Skema over maskinen

Diagram over maskinen med enkeltskyl

Diagram over maskinen med multiskyl

1 Forvaskekammer 5 Kammer til slutskyl 9 Vaskekar
2 Vaskekammer 6 Tørrekammer 10 Skyllekar
3 Forskyllekammer 7 Udsugningsområde og dampindvindingsapparat 11 Kedel
4 Kammer til første skyl 8 Forvaskekar 12 Anden kedel
13 Indløbskammer

Maskinerne med trukket kurv fremstilles af materialer i høj kvalitet, rustfrit stål AISI 304 til fremstilling af karrene og rustfrit stål til de resterende dele.

• I forvaskesektionen 1 foretages en første afskrubning af servicet.
• I vaskesektionen 2 sker vasken af servicet.
  • I sektionerne 3, 4, 5 sker skyllene.
  • I sektion 6 tørres servicet.
• I sektion 7 sker udsugningen af dampe eller genindvindingen af varmen.
• Trækket af kurvene sker automatisk gennem sektionerne via en lateral trækmekanisme.

6.2 Farlige punkter

Et farligt punkt eller område i maskinen er en zone, hvor der kan ske ulykker, hvis de nedenstående instruktioner ikke overholdes.

• Hvis trækmekanismen blokeres under driften, skal kontakten på strømforsyningslinjen trykkes. Genstart først maskinen efter at have kontrolleret og fjerne årsagen til blokeringen.
• Det er forbudt og særdeles farligt at komme i nærheden af trækmekanismens ind- og udgang i maskinen, mens den er i bevægelse.
• Det er forbudt og meget farligt at udføre reparationer på træksystemet og det elektriske udstyr, när maskinen er i funktion.
• Det er forbudt at lade maskinen være i brug, hvis den ikke er under opsyn af en operatør.
• Dyp aldrig hænderne i vandet i karrene.
• Når kurve sættes ind i vaskekammeret, er det OBLIGATORISK at bære langærmede latex- eller gummihandsker.
• Det er forbudt at benytte afbryderen til at tænde og slukke for maskinen med våde hænder.
• Det er strengt forbudt at åbne strømtavlen.

6.3 Sikkerhedsanordninger

• Dørene har magnetiske afbrydere monteret, som afbryder forvask, vask, skylning og trækmekanismen, hvis de åbnes.
• Beskyttelse mod utilsigtet start. Hvis maskinen tilfældigt stopper pga. strømsvigt, så genstarter den ikke automatisk, när strømmen vender tilbage.
• Termisk beskyttelse på elektropumper og motorer garanter deres integritet i tilfælde af en kortslutning og overbelastning.
• Termomagnetiske beskyttelser og/eller sikringer for hvert varmeelement garanterer beskyttelse mod kortslutninger og overbelastning.
• Sikkerhedstermostat på kedel. Hvis en temperaturstyrende termostat går i stykker, griber en ekstra sikkerhedstermostat ind og afbryder varmeelementernes funktion.
• Mikrosikkerhedsafbryder på trækmekanismen. Hvis trækmekanismen blokeres af tilfældige årsager, stander mikroafbryderen i nærheden gearmotorens støtte trækfunktionen.
• Sikkerhedslås på døre Når døren åbnes forhindrer krogene, at de kan falde ned, hvis en fjeder går i stykker.
• Kommandoer med lavspænding.

6.4 Tilsigtet brug

• Maskinerne med trukket kurv er specielt udviklet til opvask af tallerkner, glas, kopper, bestik og lignende sammen med kurven, som de lægges i. Al anden brug betragtes ikke som tilsigtet.
• Producentens regler for sikkerhed, brug og vedligeholdelse skal overholdes.
• De relevante bestemmelser for forebyggelse af ulykker samt andre tekniske og sikkerhedsrelaterede regler.
• Maskinen må kun benyttes af personer, som har modtaget passende undervisning i de eventuelle farer.
• Maskinen må kun anvendes med originalt tilbehør og reservedele fra producenten.

Cap 7 BRUG AF MASKINEN

7.1 Beskrivelse af kommandoer

Med henvisning til fig. 1

1	STR∅MFORSYNING TIL/FRA	5	INFO-DISPLAY
2	START/STOP-KNAP	6	FUNKTIONSBJÆLKE (LED)
3	PROGRAMVÆLGER	7	ALARMBJÆLKE (LED)
4	PROGRAMVÆLGER

7.2 Sådan tændes maskinen

Se figur 2

• Åben skydeventilen på vandforsyningen (fig. 2/A)
• Tilslut strømforsyningen ved hjælp af hovedafbryderen (fig. 2/B)
• Displayet viser 4 lodrette bjælker (fig. 2/C)
• Tryk på linjeknappen (1) for at tænde for maskinen. (fig. 2/D)
• Displayet viser den blinkende meddelelse "FILL", og maskinen begynder at indtage vand (fig.2/E)
• Når det korrekte niveau er nået, viser displayet standardmeddelelsen "SP2". (fig. 2/G)

7.3 Opvarmning

Se figur 2

• Når maskinen har fyldt vand på, begynder opvarmningen automatisk
• Under opvarmningen blinker funktionsbjælkens led (6) "orange" (fig. 2/G)
• Når den forudindstillede temperatur er nået, lyser funktionsbjælkens led (6) fast "grøn". (fig. 2/H)

7.4 Vask

Se figur 4

• Vasken kan startes ved at sætte en kurv i maskinens indgang indtil trækmekanismen griber fat i kurven.
• Funktionsbjælkens led (6) begynder at vise rækkefølgen.
• Under opvasken viser displayet vaskeprogrammet, som er i brug

7.5 Opvaskeprogrammer

På tastaturen er det muligt at vælge mellem følgende programmer:

standardprogrammer, som kan vælges ved at trykke på tasten (4)

• SP1 "Hight capacity", egnet til opvask af let snavsede tallerkner, straks efter brug.
• SP2 "General purpose", generelt opvaskeprogram.

avancerede programmer, som kan vælges ved at trykke på tasten (3)

• AP1 "prolonged contact" sikrer en opvasketid i overenstemmelse med standarden DIN 10534
• AP2 "Glass", særligt program til opvask af glas.

Det er muligt at vælge et andet program under opvasken efter at have trykket på knappen (2).

7.6 Stopanordning

Maskinen er udstyret med en ON/OFF-linjeafbryder (1) på kontrolpanelet. Når den trykkes ned stopper alle dele i bevægelse omgående, og opvaskeprogrammet afbrydes.

Det er muligt at installere yderligere stopanordninger i nærheden af kurvenes indgang og udgang.

7.7 Visning af temperaturer og funktionstimer

Det er til enhver tid muligt at vise opvaske- og skylletemperaturer.

Dette gøres ved at holde tasten (2) nede i nogle sekunder.

På displayet vises i rækkefølge opvasketemperatur "t", skylletemperatur "b" og maskinens funktionstimer "Hr".

Meddelelsen vises to gange.

7.8 Endestop

Maskinen skal være udstyret med et endestop installeret på pladen ved kurvenes udgang (se kapitlet om installation).

På displayet vises meddelelsen "End" når en kurv, som er kørt ud af maskinen, når enden af pladen.

Trækmekanismen standser, indtil kurven er fjernet (fig. 3).

Det er tilstrækkeligt at fjerne kurven fra pladens ende for at genstarte maskinen.

Hvis kurven ikke fjernes i løbet af få minutter, slukker maskinen i række følge for skyllesektionen, vaskesektionen, forvaskesektionen og til sidst tørresektionen, hvis installeret.

7.9 Indstillinger

Brugeren kan foretage indstillinger af temperatur og doseringstid.

Med henvisning til figur 7

• Sluk for maskinen ved at trykke på linjeafbryderen (1) (fig.7/A)
• Åbn døren til maskinen (fig.7/B)
• Displayet viser meddelelsen "door" (fig.7/C)
• Hold tasterne (1) og (2) nede samtidigt i nogle sekunder. (fig.7/D)
• Displayet viser skiftevis meddelelsen "CH" og "0".
• Rul gennem numrene med tasterne (3) og (4) indtil nummer "12" er valgt. (fig.7/E)
  • Tryk på linjeafbryderen (1).(fig.7/F)
  • Vælg parameteret, som skal indstilles, ved at rulle gennem listen med tasterne (1) og (2) (fig.7/G)
• Displayet viser parametrene i rækkefølge og den indstillede værdi (fig.7/H)
• Brug tasterne (3) og (4) til at indstille den ønskede værdi. (fig.7/I)
• Når indstillingerne er udført holdes linjeknappen (1) nede i nogle sekunder.
• Nu er de nye indstillinger gemt, og displayet viser meddelelsen “- - - - ”. (fig.7/M)

7.9.1 Temperaturer

Det er muligt at indstille opvaske- og skylletemperaturer for alle opvaskeprogrammer med undtagelse af programmet "Glass".

Parameter	Temperatur skylleprogram	indstillingsområde (°C)
b1	“SP1”	“oFF”,1,2...90
b2	“SP2”
b3	“AP1”

Parameter	Temperatur opvaskeprogram	indstillingsområde (°C)
t1	“SP1”	“oFF”,1,2...70
t2	“SP2”
t2	“AP1”

7.9.2 Dispensere

Det er muligt at regulere dispenseringstiden i sekunder for dosering af afspændingsmiddel og opvaskemiddel

Parameter	Doseringstid	indstillingsområde (sek.)
dt	opvaskemiddel	oFF,1,2...25
bL	afspændingsmiddel	oFF,1,2...25

Det er muligt at påfylde doseringskredsløbet manuelt.

Gå frem som følger:

• I menuen vælges parameteret "bn" hvis man ønsker at fylde afspændingsmidlets kredsløb maneult, eller "dn" hvis man ønsker at fylde opvaskemiddel i kredsløbet.
• I rækkefølge viser displayet "bn", "oFF", hvis der er valgt afspændingsmiddel, og "dn", "oFF" hvis der er valgt opvaskemiddel.
  • Holde knappen (3) nede.
• Den respektive dispenser begynder at fylde kredsløbet, og displayet viser "on" i stedet for "oFF"
• Det er tiltrækkeligt at slippe tasten (3) for at stoppe dispenseren.

Display	Beskrivelse af meddelelsen
door	dør åben
b	skyllevandstemperatur
t	opvaskevandstemperatur
FI	aktivering første opfyldning
FILL	Opfyldning af kar
nodt	Opvaskemiddel mangler
nobL	Afspændingsmiddel mangler
nobt	Intet vand i break tank
Fu A	firmware-revision
C5	softwarekode
Hr	antal funktionstimer
End	Endestopkontakt har grebet ind
temp	Afventer korrekt temperatur i karret

7.11 Funktions- og statusbjælke

Maskinen er udstyret med farvede led, som i realtid angiver maskinens aktuelle status og funktioner.

ALARMBJÆLKE (LED)
	Grøn	Ingen alarm
	Orange	Alarm, som signalerer en fejlfunktion, der ikke stopper maskinen
	Rød	Alarm, som blokerer maskinens funktion
FUNKTIONSBJÆLKE (LED)
	Fast grøn	Maskinen har nået temperaturen og er klar til brug
	Blinker grønt	Opvask aktiv
	Blinker orange	Opvarmning finder sted

7.12 Selvdiagnose

Maskinen er udstyret med et selvdiagnosticerende system, som kan aflæse og signalere en række fejlfunktioner.

Display	Beskrivelse af fejlen og eventuel afhjælpning
Er03	Timeout termostop	Kedlen har ikke nået den indstillede temperaturværdi inden for den fastsætte tid, kontakt servicecenteret
Er04	Timeout opfyldning af kar	Det korrekt opfyldningsniveau i opvaskekarret er ikke nået.Sluk maskinen, og tænd igen efter at have kontrolleret, at overløbssikringen er sat korrekt i, og at vandforsyningen er åben.Hvis problemet fortsætter, skal der tages kontakt til servicecenteret.
Er05	Karrets sonde er "åben"	Sonden, som måler temperaturen i karret, er defekt.Det forhindrer opvarmning. Kontakt servicecenteret.
Er06	Karrets sonde er "lukket"
Er07	Kedlens sonde er "åben"	Sonden, som måler temperaturen i kedlen, er defekt.Det forhindrer opvarmning. Kontakt servicecenteret.
Er08	Kedlens sonde er "lukket"
ErSF	Elektromekanisk sikkerhed	Den mekaniske sikkerhedsanordning på træksystemet, som bevæger kurvene, har grebet ind. Sluk for maskinen og kontrollér, om noget inde i maskinen forhindrer trækmekanismens bevægelser, og fjern eventuelt årsagen.Hvis problemet fortsætter, skal der tages kontakt til servicecenteret.
Er23	Timeout aftapning	Aftapningen af karret til dobbeltskylning er ikke gennemført, sluk maskinen og rens filteret.Hvis problemet fortsætter, skal der tages kontakt til servicecenteret.
Er24	Timeout opfyldning af break-tank	Det korrekt opfyldningsniveau i break-tanken er ikke nået.Sluk for maskinen og tænd igen, når det er kontrolleret, at vandforsyningen og vandmængden i forsyningsnettet er tilstrækkeligt sammenlignet med dataene på typeskiltene. Hvis problemet fortsætter, skal der tages kontakt til servicecenteret.
Er51	Elektromekanisk sikkerhed, temperatur	Sikkerhedstermostaterne har grebet ind, kontakt servicecenteret
Er99	Fiasco udvidelseskort	Problemer med ekspansion kort Hvilket styrer doseringen og forvask modul.Sluk maskinen og rengøre filteret slægtning.Hvis problemet fortsætter, skal der tages kontakt til servicecenteret.

Advarsel:

Når maskinen slukkes og derefter igen tændes "nulstilles" signalerne, som derefter vil vise sig igen, hvis problemet ikke er løst.

7.13 Efter opvask

Med henvisning til figur 8

• Stop for maskinen ved at trykke på linjeafbryderen (fig.8/A)
• Afbryd hovedafbryderen på væggen (fig.8/B)
• Åbn dørene og kontrollér, at de er sikkert fastgjorte i deres ophæng. (fig.8/C)
• Fjern de vandrette filtre. Pas på, der ikke falder madrester ned i opvaskekarret. (fig.8/D)
• Løft det lodrette skuffefilter, og tøm det. Skyl både det vandrette og det lodrette skuffefilter, og rens med en stiv børste. (fig.8/D)
• Træk overløbet ud med latex- eller gummihandsker på, og lad vasketanken tømme sig. (fig.8/F)
• Vask bunden af karret omhyggeligt med en ren vandstråle.
  • Vask gardinerne omhyggeligt.
• Når karret er tomt fjernes eventuelle mindre rester af snavs. Først nu fjernes sikkerhedsfilteret på pumpen. Skyl det under rindende vand. (fig.8/G)
• Udvendigt skal maskinen gøres rent, når overfladerne er kolde. Brug en svamp og produkter, som ikke skummer, ikke indeholder syre eller ætsende midler.
• Genindsæt overløbssikringen, sikkerhedsfilteret og filterbakkerne.

Nu er maskinen klar til brug.

ADVARSEL: Gør aldrig maskinen rent med direkte vandstråler eller en højtryksrenser, da vand vil kunne trænge ind i de elektriske komponenter og påvirke maskinens problemfri drift og sikkerhedssystemerne. Dette vil medfører garantiens øjeblikkelige bortfald.

Det er tilrådeligt at lade dørene være åbne for at undgå, at der dannes ubehagelige lugte.

7.14 Placering af service i kurvene

• Denne opvaskemaskinen er fremstillet til vask af tallerkener, glas, bestik, køkkenredskaber, fade og små beholdere i specifikke kurve med målene 50x50 cm og fyldt på den korrekte måde.
• Placer kopper og glas med bunden i vejret i de flade kurve, mens glas med stilk kun må anbringes i kurve med skillevægge, som kan købes separat fig. 5
• Sæt tallerkener i den specifikke kurv med støttepinde med indersiden vendt opad fig. 5.
• Anbring bestik og teskeer med skaftet nedad i den specifikke bestikkurv, og bland de forskellige typer for at opnå det bedste opvaskeresultat fig. 5.
• Det er muligt at vaske fade og skærebrætter med et maksimalt mål på 530x325x60 mm (gastronorm 1/1), ved at anvende særlige kurve uden kanter og ved at anbringe dem i længderetningen i forhold til maskinens køreretning fig. 5 og 10

Anbefalinger:

• Sølv- og rustfrit stålbestik må ikke anbringes i samme bestikkurv, da det vil kunne medføre brunering af sølvet og en sandsynlig korrosion af det rustfrie stål.
• Brug altid de specifikke kurve, der er udviklet til netop de bestemte typer af service (tallerkener, glas, kopper, bestik osv.) fig. 5.
• For at spare på opvaskemiddel og elektricitet anbefales det altid at vaske fyldte kurve, uden dog at overfylde dem.
• Undgå at placere service oven på hinanden.

- For at reducere vedligeholdelsen til et minimum anbefaler vi en forudgående rengøring af servicet i form af fjernelse af madrester såsom frugtskræller, tandstikkere, olivensten og lignende, der delvist ville kunne blokere filteret i elektropumpen og på den måde mindske vaskeeffektiviteten og forringe kvaliteten af slutresultatet fig. 5.

- Det anbefales at vaske servicet, inden madresterne tørrer ind på overfladerne. I tilfælde af indtørret snavs vil det være en god idé at sætte tingene i blød, inden der kommes service og bestik opvaskemaskinen - Sørg altid for at vælge det mest passende opvaskeprogram og/eller hastighed til typen af service, der skal vaskes

- Vask altid glassene med rent vaskevand og om muligt i starten af arbejdsturnussen eller lige efter udskiftning af vandet. Brug glascyklussen, der findes på nogle modeller.

- Til vask af krystalglas må man kun anvende kurvene med opdelinger og vand med en ledeevne på under 80 μS

- Hvis der er forvaskesektion med vinkel, er det nødvendigt, at bakkerne bliver indsat med en eventuelt udragende del i forhold til kurven vendende i køreretningen Fig. 11

- Maskinen er ikke beregnet til kontinuerlig vask primært af store genstande. Men det er muligt at vaske dem ved at skifte mellem dem og andet service og ved at anvende kurve med passende indsatser til plader eller fade.

- Maskinen er ikke beregnet til vask af kurve.

- Hvis der fyldes forkert op, eller hvis der vaskes store genstande, som produktet ikke er beregnet til, kan det medføre unormalt udløb af vand i afløbene, og det kan betyde delvis tømning af karrene. I så fald standser maskinen automatisk og sørger for at fylde vand op til det korrekte niveau. Det kan forekomme flere gange i løbet af driften.

- Kurvene skal være af den egnede slags til opvaskemaskinens træksystem, og de skal være i god stand især på undersiden. Brug kurve i maskinens udstyr som reference.

- Hvis der er tale om en maskine med tørremodul i vinkel, skal bakkerne anbringes i den dertil beregnede kurv, hvor en skal udelukkes som på figur 10

- Kurve med målet 50x60 cm må ikke anvendes.

Cap 8 VEDLIGEHOLDELSE

8.1 Generelle regler

Maskinerne er beregnet til at kunne reducere behovet for vedligeholdelse til et minimum. De regler, de følger, skal overholdes i alle tilfælde med det formål at sikre en lang levetid og en fejlfri drift.

Under alle omstændigheder skal man overholde visse generelle regler for at kunne holde maskinerne i perfekt driftstilstand:

• hold maskinen ren og i orden
• undgå at midlertidige reparationer eller nødreparationer bliver systematiske

Den omhyggelige overholdelse af reglerne om regelmæssig vedligeholdelse er ekstremt vigtig. Alle maskinens dele skal kontrolleres jævnligt for at undgå, at der forekommer fejl, og for at undgå at bruge tid på eventuelle ekstra vedligeholdelsesindgreb.

Advarsel!

• Før der foretages nogen form for rengøring, skal apparatet frakobles strømforsyningen
• Bær handsker med en minimumsskærbeskyttelse på 3 i henhold til EN388 før rengøring.
• Brugen af rengøringsprodukter indeholdende klorider i koncentrationer på over 50 ppm kan medføre korrosion af den rustfrie stål i maskinen.

8.2 Periodisk vedligeholdelse

Med henvisning til figur 9

Advarsel!

Før udførelsen af følgende indgreb skal man iføre sig skærefaste handsker med et beskyttelsesniveau på mindst 3 i medfør af standarden EN388.

• Afmontér skyllearmene for oven og for neden
• Gør alle sprøjtehuller rent, og fjern eventuelle tilstopninger. Genmontér.
• Afmontér gardinerne, og gør rent nedenunder med en vandstråle og en nylonbørste.
• Afmontér vaskearmene for oven og for neden, gør dem rent og skyl dem.

- Fjern filteret i vaskepumpen, gør det rent, og skyl det.

- Gør derefter omhyggeligt vaskekarret rent.

- På grund af vandets indhold af calcium- og magnesiumsalte dannes der efter nogen tid i brug, afhængigt af vandets hårdhedsgrad, et kalklag på de indvendige vægge i kedlen og i rørene. Disse aflejringer kan forringe maskinens funktion.

- Derfor er det nødvendigt med en periodisk afkalkning, som det anbefales at lade udføre af teknisk kvalificerede medarbejdere.

- Hvis maskinen skal tages ud af brug i længere tid, skal overfladerne i rustfrit stål beskyttes med vaselineolie.

- Hvis der forekommer betydelige kalkaflejringer i maskinen, mens den er fyldt med vand, kan disse fjernes med et egnet afkalkningsmiddel.

- Afkalkningen skal udføres med nøje overholdelse af instruktionerne fra afkalkningsmidlets producent eller af teknisk personale. Skyl altid med rigelige vand efter afkalkning af maskinen.

- Kontrollér at sikkerhedsanordningerne fungerer korrekt.

- Hvis dampkondenseringsbatteriet er snavset, skal det afmonteres og rengøres mellem rækkerne med trykluft.

• HUSK:

Alle mekaniske og elektromekaniske dele i maskinen er udsat for fysisk slid. Derfor er det nødvendigt, at en kvalificeret tekniker udfører periodiske kontroller af:

• træksystemets slæder
• vaske- og skylleelektropumpens pakninger
• dørenes skinner og fjedre
• kontaktorer
• Sikkerhedsanordninger

Det er også obligatorisk at afprøve og kntrollere sikkerhedsanordninger, som ikke er en del af maskinen: jorddifferentialalets korrekte funktion, god jordforbindelse, automatiske afbrydere og/eller sikringer på den elektriske linje, vandrørenes tilstand, afløbssystemet, eventuelle dispenseres korrekte funktion.

- I tilfælde af fejlfunktion eller defekter bør du udelukkende kontakte servicecentre, som er autoriserede af maskinens producent eller dennes forhandler.

Der findes ikke materiale i vores maskiner, som kræver særlige bortskaffelsesprocedurer. (Gældende for landene i den Europæiske Union og lande med særskilte indsamlingsordninger)

Mærket på produktet eller dokumentationen angiver, at produktet ikke må bortskaffes sammen med husholdningsaffald, når dets levetid er udløbet. For at forhindre mulige

skader på miljøet eller sundheden på grund af ukontrolleret bortskaffelse af affald, skal brugeren holde dette produkt borte fra andre typer affald og sørge for dets genindvinding for at fremme bæredygti genbrug af materialeressourcer.

Husstande opfordres til at kontakte forhandleren, eller de lokale myndigheder, for at indhente alle oplysninger om særskilt indsamling og genindvinding af denne type produkt.

Erhvervsbrugere opfordres til at kontakte deres forhandler og kontrollere vilkår og betingelser i købsaftalen.

Dette produkt må ikke bortskaffes sammen med andet industriaffald.

Cap 10 MILJ∅

MILJ∅VENLIG BRUG

• En ansvarlig brug af opvaskemaskiner kan bidrage til en bedre indvirkning på miljøet ved at følge disse små regler i det daglige:
  • Vask kun fyldte kurve.
• Sluk for opvaskemaskinen, hvis den ikke er i brug.
• Hold maskinen lukket, när den er i standby-tilstand.
• Brug programmer, som er egnede til snavsegraden.
• Forsyn maskinen med varmt vand, hvis opvarmningen sker med gas.
• Kontrollér, at afløbene er korrekt tilsluttet kloaksystemet.
• Overskrid ikke de anbefalede doser for opvaskemiddel.

Producenten forbeholder sig ret til at foretage ændringer på denne opvaskemaskine, det være sig elektriske, tekniske og æstetiske og/eller udskifte dele uden yderligere forvarsel for altid at kunne tilbyde en pålideligt produkt med lang levetid og avanceret teknologi.

Producenten forholder sig alle rettigheder til dette dokument. Reproduktion og videregivelse med et hvilket som helst middel uden forudgående tilladelse fra producenten er ikke tilladt.

Producenten forholder sig retten til uden yderligere varsel at foretage de forbedringer, som måtte anses for nødvendige.
