BRUGSANVISNING Mistral 94LX Elettrobar

4.10.1 Maskiner uden afløbspumpe....11

4.10.2 Maskiner med tømningscyklus (*ekstraudstyr)....11

4.11 REGENERERING....11

4.12 MASKINER MED UDVENDIGT BL∅DG∅RINGSANLÆG 11

4.13 SLUT PÅ DRIFT 11

KAP 5 VEDLIGEHOLDELSE 12

5.1 GENERELLE REGLER....12

5.2 RENG∅RING....12

5.3 RENSNING AF FILTERAGGREGAT....12

5.4 RENG∅RING AF ARME 12

KAP 6 SEVLDIAGNOSE....13

KAP 7 JUSTERINGER OG INDSTILLINGER....14

7.1 INDSTILLING AF HÅRDHEDEN AF DET INTEGREREDE BL∅DG∅RINGSANLÆG.... 15

KAP 8 BORTSKAFFELSE....15

KAP 9 MILJ∅ 15

Fabrikanten forbeholder sig enhver lovmæssig ejendomsret i forbindelse med nærværende dokument, med forbud mod at gengive det og udbrede det med hvilket som helst middel uden dennes skriftlige tilladelse dertil.

Fabrikanten forbeholder sig retten til at foretage ændringer uden varsel med det formål at foretage de udbedringer, som skønnes nødvendige.

Læs omhyggeligt brugerhåndbogen, før maskinen startes. De indeholdte advarsler giver vigtige oplysninger om sikkerheden i de forskellige faser af installation, brug og vedligeholdelse. Manglende overholdelse af instruktionerne i denne dokumentation kan påvirke maskinens sikkerhed og få garantien til at bortfalde øjeblikkeligt.

Kap 1 VIGTIGE RISICI OG ADVARSLER

- Dette apparat må udelukkende anvendes til den brug, som det er designet til. Al anden brug anses for ukorrekt og dermed farlig.

- Det specialiserede personale, som udfører installationen, er forpligtet til a instruere brugeren korrekt om maskinens funktion og alle de sikkerhedsforanstaltninger, der skal overholdes, samt give praktiske demonstrationer.

- Alt arbejde på maskinen, også i tilfælde af fejl, må kun foretages af producenten eller et autoriseret servicecenter og specialuddannet personale, og der må kun bruges originale reservedele.

- Maskinen må IKKE bruges af ikke-oplært personale.

- Dette apparat kan betjenes af børn fra 8 år og af personer, som er fysisk, sensorisk eller psykologisk funktionshæmmede, eller som mangler den nødvendige erfaring og viden, såfremt de er under passende opsyn, eller først er blevet instrueret i sikker brug af apparatet.

- Børn må ikke lege med apparatet.

- Børn må ikke foretage den rengøring og vedligeholdelse, der skal udføres af brugeren, medmindre de er under opsyn.

- Maskinen må IKKE forblive under spænding, når den ikke bruges.

- Hvis maskinen ikke er udstyret med stik eller et andet middel til fuldstændig afbrydelse med frakobling af alle kontakter, skal den form for afbrydermekanismer indbygges i forsyningsnettet i medfør af installationsbestemmelserne.

- Hvis strømkablet er beskadiget, skal det udskiftes af producenten eller af deres tekniske serviceværksted, eller under alle omstændigheder af en person med tilsvarende kvalifikationer, for at hindre enhver risiko.

- Skruen på apparatet mærket med symbolet 5021 i standarden IEC 60417 udgør udligningsforbindelsen.

- Åbn ALDRIG maskinen hurtigt, hvis cyklussen ikke er færdig.

- Brug ALDRIG maskinen uden afskærmningerne, der er anbragt af producenten.

- Brug ALDRIG maskinen til at vaske genstande af typer, form, størrelser eller materialer, der ikke er godkendt til maskinvask eller ikke er helt intakte.

• Overbelast ALDRIG de frontbetjente maskiners åbne låge, som kun er dimensioneret til at understøtte kurven fyldt med service.
• Kom ALDRIG de bare hænder i vaskeopløsningerne.
  • Vælt ALDRIG maskinen efter installationen.
• Hvis man opdager en fejl eller lækage, skal strømforsyningen straks afbrydes og vandtilførslen lukkes.
• Anbring ikke opvaskemaskinen i nærheden af varmekilder over 50°C.
• Lad ALDRIG opvaskemaskinen være udsat for vind og vejr (regn, sol osv.)
• Opvaskemaskinen må ikke installeres udendørs uden passende afskærmninger.
• Brug aldrig et vaskeprogram uden overløbet, hvis monteret.
• Nærm aldrig magnetiske genstande til maskinen.
• Brug ikke maskinens øverste del som støtteflade.
• Installatøren er forpligtet til at kontrollere, at jordforbindelsen er effektiv.
• Ved testens afslutning er installatøren forpligtet til at udstede en skriftlig erklæring vedrørende den korrekte installation og test i overensstemmels med alle regler og forskrifter.
• Foretag ALDRIG ændringer af positionen, og pil ikke ved de elementer, maskinen består af, da sådanne handlinger ville kunne bringe maskinsikkerheden i fare.
• Lydtryksniveau i medfør af EN ISO 4871

○ LpA maks. = 55 dB Kpa=2,5 dB for underbordsmodeller
○ LpA maks. = 65 dB Kpa=2,5 dB for hættemodeller
○ LpA maks. = 76 dB Kpa=1,5 dB for grovopvaskemodeller

• Maksimumtemperatur for vandforsyningen: 50°C
• Maksimumtryk for vandforsyningen: 4 bar (400kPa)
• Apparatet skal være permanent forbundet til vandforsyningen.
• Vask ikke apparatet ved at sprøjte det med vand eller damp.
• Maksimal højde for afløbet

- I gulvhøjde på modeller med overløbsmekanisme

○ Maksimal højde 1 m på modeller med afløbspumpe

Rumtemperatur : 40°Cmax /4°Cmin ( gennemsnit 30°C)

Højde : indtil 2000 meter

Relativ fugtighed : Max 30% ved 40°C / max 90% ved 20°C

1.1 Normale driftsforhold

Kap 2 FORORD

Advarsler:

Opbevar al dokumentationen omhyggeligt i nærheden af maskinen, udlever den til teknikere og operatører til deres brug og hold den intakt over tid gennem en sikker placering med eventuelle kopier til hyppige opslag

Operatøren skal læse, forstå og lære manualen, før der påbegyndes arbejder på maskinen

Maskinen er udelukkende beregnet til professionel opvask for fællesskaber, hvorfor installation, brug og vedligeholdelse under alle omstændigheder skal udføres af uddannet personale, der overholder producentens anvisninger.

Garanti:

Producenten fralægger sig ethvert ansvar for skader på ting eller personer forårsaget af manglende overholdelse af givne instruktioner eller forkert brug af maskinen.

Undladelse af at følge instruktionerne i denne dokumentation kan påvirke maskinens sikkerhed og få garantien til at bortfalde øjeblikkeligt.

Installationer og reparationer udført af uautoriserede teknikere eller brug af uoriginale reservedelk får garantien til at bortfalde øjeblikkeligt.

Opbevaring :

Transport og opbevaring: -10 °C til 55 °C med toptemperatur indtil 70 °C (max 24 timer)

Kap 3 INSTALLATION

Korrekt installation er afgørende for en velfungerende maskine. Nogle af de data, der kræves fc installation af maskinen, er angivet på typepladen placeret på højre side af maskinen og en kopi på forsiden af denne manual.

Installationen må kun udføres af kvalificerede og autoriserede teknikere.

3.1 Udpakning

Kontroller emballagens fuldstændighed og skriv eventuelt fundne skader på følgesedlen. Når emballage er fjernet, skal det kontrolleres, at maskinen er intakt; hvis maskinen er beskadiget, skal forhandleren og transportøren, som har udført transporten, straks kontaktes via fax eller anbefalet brev. Hvis skaderne er af en sådan art, at de kan ødelægge maskinens sikkerhed, må den ikke installeres eller bruges før en kvalificeret teknikers indgreb.

Emballagens elementer (plastikposer, ekspanderet polystyren, som osv. ...) må ikke efterlades inden for børns og kæledyrs rækkevidde, idet de udgør en mulig farekilde.

3.2 Placering

• Kontroller at der i installationsområdet ikke findes eller er utilstrækkeligt beskyttede genstande og materialer, der kan blive beskadiget af vanddamp, som kan komme ud fra maskinen under driften.
• Før vaskemaskinen placeres, skal der i lokalet sørges for de nødvendige installationer, el, vandforsyning og afløb.
• I tilfælde af indbygning af maskiner med enkeltlagede vægge skal man sørge for mindst 10 mm plads mellem maskinvæggene og de tilstødende overflader.
• Gulv eller indbygningsrum skal dimensioneres under hensyntagen til opvaskemaskinens samlede vægt.

• For at sikre stabiliteten installeres og nivelleres maskinen på sine fire ben.

• Denne maskine er kun egnet til fast tilslutning, andre installationsløsninger skal være aftalt og godkendt af producenten.

• Fjern vaskemaskinens beskyttelsesfilm, før den startes.

• Der bør være en hovedafbryder, der afbryder alle kontakter inklusive den neutrale, med en afstand mellem de åbne kontakter på mindst 3 mm og med termomagnetisk sikkerhedsudløsning eller tilkoblet sikringerne, der skal være dimensioneret eller kalibreret i overensstemmelse med den specificerede kapacitet på maskinens typeskilt.
• Hovedafbryderen skal være på ledningen i nærheden af installationen og må udelukkende være beregnet til maskinen på det tidspunkt.
• Spænding og netfrekvens skal stemme overens med typepladens.
• Der skal være et effektivt jordforbindelsesanlæg i henhold til gældende standarder for forebyggelse, operatørens og maskinens sikkerhed.

- Dette apparat er i overensstemmelse med certificeringen EN/IEC 61000-3-11, hvis impedansen i systemet Z_sys er mindre end eller lig med Z_max i interfacepunktet mellem brugerens forsyningssystem og det offentlige net. Det er installatørens eller apparatets brugers ansvar at kontrollere, at apparatel udelukkende er koblet til en forsyning med et impedanssystem Z_sys , der er mindre end eller lig med Z_max

	Z_max
Grovopvaskemaskine	0,21
Hættemaskine	0,24
Underbordsmaskine	0,41

- Forsyningskablet skal være af typen H07RN-F med kontinuerlig strømkapacitet på ledningen ved 60°C:

- Trefaset maskine

• -5x2,5 mm^2 op til 20 A
  -5x4 mm^2 op til 30 A
  -5x6 mm^2 op til 38 A
  -5x10 mm^2 op til 54 A

- Enkeltfaset maskine

-3x1,5 mm^2 op til 16 A
-3x2,5 mm^2 op til 25 A

• Må ikke sættes under træk eller klemmes under normal drift eller rutinemæssig vedligeholdelse.
• Apparatet skal desuden være koblet til et udligningssystem, hvor tilkoblingen foretages med en skrue mærket med symbolet 5021 for IEC 60417.
• Udligningslederen skal have et tværsnit på 10 mm ^2 .
  • Overhold polariteten vist på ledningsdiagrammet.
• For yderligere informationer henvises til ledningsdiagrammet.

Det er forbudt at bruge multistik, adaptere, kabler af utilstrækkelig type og tværsnit eller med forlængersamlinger, der ikke overholder de gældende tekniske standarder.

Maskinen skal tilsluttes vandforsyningen via en flexslange. Mellem vandforsyningen og maskinens magnetventil skal der være en stophane. Stephanen skal installeres i nærheden af maskinen.

• Vandforsyningen, temperatur og tryk, skal være i overensstemmelse med det, der er angivet på typepladen med maskinens tekniske data.
• Kontrollér, at forsyningskapaciteten ikke er på under 20 l/min.
• Hvis vandets hårdhed er over 14 °f (8 °dH), anbefales det at bruge maskinen med et indbygget blødgøringsanlæg. Hvis vandets hårdhed er over 35 °f (19,5 °dH), skal der installeres et eksternt blødgøringsanlæg før magnetventilen.
• På maskiner uden blødgøringsanlæg, hvor vandets hårdhed er over 14 °f (8 °dH), skal der installeres et eksternt blødgøringsanlæg før magnetventilen.
• Ved meget høje koncentrationer af mineralske rester i vand med høj ledningsevne foreslås installation af et demineraliseringsanlæg.
• Maskiner beregnet til anvendelse med afsaltet vand eller med en høj koncentration af natriumklorid skal bestilles specifikt, da der kræves specielle materialer til deres fremstilling.
• Brug ikke demineraliseret vand til forsyning af maskiner udstyret med varmeindvindingsapparater med genbrugsbatterier i kobber. I så fald skal man bestille en model med batterier med rustfri stålrø

3.5 Tilslutning til afløb

• Udløbsrøret skal udgøres af en fri vandlås af passende størrelse inden for rækkevidde af afløbsrøret, der leveres med maskinen. Røret skal kunne nå låsen uden at blive trukket, tvunget, bukket, klemt, presset elle forceret af noget.
• Tømningen af karret sker ved hjælp af tyngdekraften, så udledningen bør være på et lavere niveau i bunden af maskinen.

Max. 1 m

• Hvis afløbet ikke er på et lavere niveau end bunden af maskinen, er det muligt at bruge en version forsynet med afløbspumpe (fås på bestilling).
• I så fald er afløbets maksimale højde lig med 1 m.
• Kontroller altid, at afløbet fungerer korrekt og ikke er tilstoppet.
• Enhver anden løsning skal på forhånd aftales og godkendes af producenten.

3.6 Afspændingsmiddel og vaskemiddel

• Doseringen af afspændingsmiddel og vaskemiddel sker via dispenseren, der som standard er installeret på maskinen, hvis det kræves for modellen.
• Doseringen fastsættes på basis af vandets hårdhed af installatøren, der også vil sørge for kalibrering af selve dispenserne.
• Før kalibreringen fortsættes, fyldes dispensernes tilførselsrør med pågældende produkt.
• Kalibreringen udføres ved de tilsvarende justeringsskruer eller direkte fra kontrolpanelet, hvis det kræves.
• Væskeniveauet i beholderen skal være tilstrækkeligt stort ved nedsænkningsrøret; det bør aldrig sænkes ned for at tømme, ej heller fyldes med ætsende eller urene væsker.

Brug aldrig rengøringsmidler, som indeholder KLOR eller HYPOK LORIT.

Det anbefales altid med installation af en automatisk dispenser for vaskemiddel.

Kap 4 BRUG AF MASKINEN

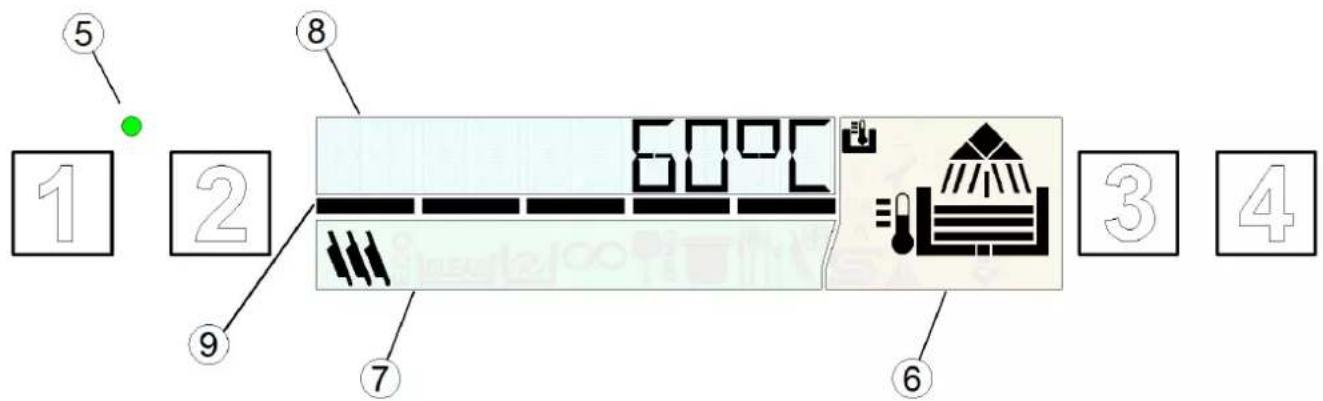

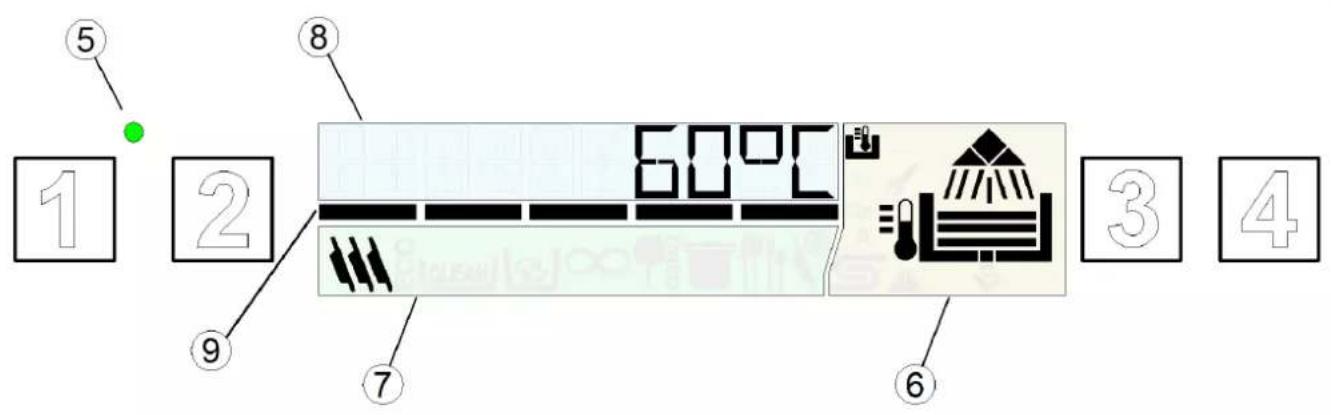

4.1 Grafisk grænseflade

⑤ ① ② ⑧ 60°C ③ ④ ⑨ ⑦ ⑥

Med henvisning til Fig.1:

1	TASTEN ON/OFF	6	OMRÅDET INDIKATORER FOR MASKINENS STATUS
2	TASTEN VALG AF SPECIALPROGRAMMER	7	Området INDIKATORER FOR CYKLUS
3	TASTEN PROGRAMVALG	8	TEKSTVISNING
4	TASTEN START	9	TIDSLINJE
5	LED FOR STANDBY

Med henvisning til Fig.2:

	Grøn (Fig.2a)
	- Maskine klar
	Blå (Fig.2b)
	- Vaskecyklus i gang.
	Gul (Fig. 2c)
	- Maskine under klargøring
	- Mangler tilsætningsstoffer til vask
	- Mangler salt (kun versioner med integreret blødgringsanlæg)
	Rød (Fig. 2d)
	Der er opstået en alvorlig fejl.
	- Begrænset eller ingen drift: Check fejlkoden, og kontakt evt. det tekniske servicecenter.

Vaskefaser
Under driften vises de forskellige arbejdscyklusser i displayets område (6):
	Ilægning		Vask
	OpvarmningNået arbejdsniveau		Skylning
	Nået arbejdstemperatur		Udledning
Funktionssymboler
	Vises, når kedlens temperatur vises i displayet		Vises, når karrets temperatur vises i displayet
	Automatisk start aktiv		Regenerering i gang
	Fejl: Begrænset drift er mulig		Fejl: Drift er ikke mulig

4.2 Standby

• Aktivér hovedafbryderen til elektricitet.
• Åbn den eksterne vandhane.
• Når maskinen er på standby, er displayet slukket, mens LED'en for STANDBY (5) er rød.

4.3 Tænding og programvalg

• Check for den korrekte positionering af vaskearme og filtre.
• Check for overløb, hvis det findes.
• Check niveauet af vaskemiddel og afspændingsmiddel i tankene.
• Tryk på tasten ON/OFF (1) for at tænde maskinen. LED'en for STANDBY (5) bliver grøn.
• Under ilægningsfasen bliver displayet gult
• Når de optimale betingelser er nået, bliver DISPLAYET grønt for at angive, at maskinen er klar til brug.
• I displayet angives et symbol for det valgte program.
• Ved hver tænding vises det senest anvendte program inden slukningen.
• Ved hjælp af tasten PROGRAMVALG (3) kan du vælge følgende cyklusser:

Standardprogrammer	Dishwashers	Glasswashers	Utensilwashers
				PRG 1Kort program til service/køkkentøj, der ikke er lidt snavset.
				PRG2Mellemprogram til service/køkkentøj, der er mellemsnavset.
				PRG3Langt program ti service/køkkentøj, der er meget snavset.
	DRAIN			DRAINUdledningscyklus.
				CLEANUdledningscyklussenog selvrensningscyklussen udføres sidst på dag

Med tasten VALG AF SPECIALPROGRAMMER (2) kan du vælge følgende cyklusser:

Specialprogrammer	[AD04]	ECOReducerer energiforbruget ved at udføre en vask med reducerede temperaturer og vandforbrug i forhold til de normale opvaskeprogrammer. Det gode vaskeresultat opnås ved at udnytte virkningen af en langvarig mekanisk vask.
		NEWAnbefales, når det er nødvendigt at udføre vask med total udskiftning af vandet i vaskekarret og derefter udføre flere vaske i træk af service, der er snavset med mege fedtstof eller olie. Den totale udskiftning af vandet i karret kræver en længere cyklus.
		LONGKontinuerlig vask. Cyklussen kan afbrydes før tid ved at trykke på startknappen. Efter en kort pause startes skyllefasen. Cyklussen afsluttes automatisk efter 12 min.
		GLASSKun til tallerkenopvaskere: Angivet til vask af glas af enhver form og type. Dette program udfører en vask med reduceret skylletid og kræver en lang tørretid.
		WATERCyklus, som angives til opnåelse af skinnende glas. Må kun bruges i forbindelse med en enhed med omvendt osmose.
		ACT 1- ACT 2Angives til vask af service med meget snavs, der kan have siddet der i lang tid. Programmet udfører faktisk 2 vaske og 2 skylninger.
		PRG 4 – PRG 5Langt program ti service/køkkentøj, der er meget snavset ( 8’ ). Langt program ti service/køkkentøj, der er meget snavset ( 10’ ).
		STEELVelegnet til vask af gafler, skeer, knive eller andet bestik af alle slags. Dette vaskeprogram har en længere varighed i forhold til de andre vaskeprogrammer og bruger højere temperaturer.
		COLDSærligt program til glasopvaskere med koldtvandsskyl.
		PLATETallerkenprogram til glasopvaskere.
		SAN A030 – SAN A060Anbefales, når der er behov for vaske, hvor man skal sikre desinficering af servicet, der skal vaskes ( EN ISO 15883-1/3 ). Dette program foretager en kontrol af temperatur og vasketid ved at beregne konstanten A0. Programmet afsluttes, når parameteren A0 når en værdi på 30-60. Varigheden er variabel og er i gennemsnit ca. 10 minutter, og vasketemperaturen når 70 C°.N.B. Hvis der er brug for en anden værdi af A0 end 30-60, kontaktes en autoriseret tekniker, der vil foretage en ændring af maskinens software.

Specialprogrammerne kan variere i henhold til maskinens model og type

4.4 Forberedelse af kurven

Med henvisning til Fig.4 følges følgende regler for at opnå en korrekt drift af maskinen.:

• Brug en egnet kurv, fyld den uden at overbelaste den og uden at anbringe service/køkkentøj ovenpå hinanden.
• Foretag altid en indledende rensning af service/køkkentøj; sæt det ikke i maskinen med indtørrede rester eller faste stoffer.
• Anbring tomme beholdere på hovedet i kurven.
• Indsæt tallerkener og lignende skråtstillet i kurven med den indvendige overflade vendt opad.
• I bestikkurven indsættes blandet bestik med håndtaget vendt nedad.
• Sølv- og rustfrit stålbestik må ikke anbringes i samme bestikkurv, da det vil kunne medføre brunering af sølvet og en sandsynlig korrosion af stålet.
• Vask straks op for at undgå, at snavset hærdes og sidder fast.
• Brug kun intakt service/køkkentøj og garanteret for maskinvask.

4.5 Start af cyklus

• For at starte programmet skal du trykke på knappen START (4). Under vasken angiver TIDSLINJEN (9) cyklussens forløb, og displayet bliver blåt (Fig. 2b), og det valgte programnavn, der er indstillet på forhånd, vises i displayet.
• Når cykussen er færdig, bliver displayet grønt, og ordet FINE (SLUT) vises i displayet.
• For at opnå en hurtig tørring skal du trække kurven ud af maskinen efter endt cyklus.
• Hvis du vil standse maskinen før tid, skal du trykke på knappen START (4) igen.

4.6 Start af automatisk cyklus

Denne funktion gør det muligt at starte den valgte cyklus, når døren (eller hætten) lukkes, uden at man behøver trykke på nogen knap. Dette gøres på følgende måde (Fig.4):

Der vises et "A" i displayet, som angiver, at funktionen er blevet aktiveret.

• Hvis ikke der er en standardfunktion, skal funktionen aktiveres fra indstillingsmenuen.
• Funktionen afbrydes ved at trykke på tasten START (4) i nogle sekunder med åben dør. Deaktiveringen forbliver aktiveret i en enkelt vaskecyklus.

N.B. I versionerne Capote aktiveres den automatiske start efter den første arbejdscyklus. Starten af de følgende cyklusser sker automatisk efter lukningen af hætten. Denne funktion vises i displayet med bogstavet "A".

4.7 Visning af informationer

• Hold trykknappen START (4) inde i nogle få sekunder for at få vist kedel- og kartemperatur samt det antal cyklusser, som maskinen kan udføre. Denne type visning kan både udføres før og under cyklussen og vises kun et øjeblik.
• Hold trykknappen PROGRAMVALG (3) for at få vist kedel- og kartemperatur permanent og for alle programmer.
• Du kan deaktivere funktionen ved at trykke på knappen PROGRAMVALG (3) i nogle få sekunder.

4.8 Slukning af maskinen

• For at slukke for maskinen skal du trykke på knappen ON/OFF (1). Kun LED'en for STANDBY (5) forbliver tændt for at angive, at maskinen er under spænding.
  • N.B. Hvis maskinen forbliver tændt med åben dør i mere end en time, slukkes den automatisk derefter.

4.9 Fjern integreret filter

• Bring vaske- og skyllearme i vinkelret position på kanten af døren.
• Løft hvert halvfilter ved at gribe om håndtaget (Fig.7).

4.10 Tømning af maskinen

4.10.1 Maskiner uden afløbspumpe

• Sluk for maskinen
  • Fjern det integrerede filter, hvis det findes (Fig.7A).
• Fjern overløbet ved at trække det opad (Fig.7).
  • Afvent at karret er helt tomt.
• Hvis det er nødvendigt, fjernes karrets filter og rengøres.

4.10.2 Maskiner med tømningscyklus (\*ekstraudstyr)

• Med tændt maskine trykkes på knappen PROGRAMVALG (3), indtil programmet ProClean eller ProDrain tændes.
• Tryk på knappen START (4) for at starte udlednings- og selvrensningsprogrammet.
• Efter udledningen slukkes maskinen, men LED'en for STANDBY (5) forbliver tændt for at angive, at maskinen er under spænding.

4.11 Regenering

I maskiner med indbygget afkalker angiver symbolet "AKTIVT REGENERERINGSSYSTEM", at maskinen er ved at udføre en regenereringscyklussen, og at det igangværende vaskeprogram kan vare længere.

N.B. Sluk ikke maskinen, hvis en regenereringscyklus er i gang.

I maskiner udstyret med afkalker skal man, når meddelelsen 'MANGLENDE SALT' vises, komme salt i saltbeholderen på følgende måde:

• Træk kurven ud af maskinen.
• Tag det indbyggede filter ud (Fig.7 ).
• Skru saltbeholderens dæksel af (Fig.8 ).
• Hæld omtrent 700g regenererende salt (køkkensalt uden tilsætningsstoffer, hvis korn har en diameter på 1-2 mm) ved at bruge den medfølgende tragt.
• Tryk låget på beholderen i igen.
• Meddelelsen 'MANGLENDE SALT" forsvinder efter nogle minutter.

4.12 Maskiner med udvendigt blodgøringsanlæg

På maskiner, som er udstyret med eksternt blødgøringsanlæg, vises ordet 'SERVICE' på displayet efter et vist antal cyklusser for at angive, at det eksterne blødgøringsanlæg skal serviceres, og at harpiksen skal regenereres. Ordet vises også, selv om maskinen er slukket, og for at det forsvinder, skal du holde alle 4 taster nedtrykket samtidig i mindst 5 sekunder med slukket maskine og åben dør.

4.13 Slut på drift

• Ved dagens slutning tømmes maskinen altid som beskrevet i afsnittet "Tømning af maskine".
• Fjern strømforsyningen på hovedafbryderen og luk for den udvendige vandhane.
• Udfør den rutinemæssige vedligeholdelse og rengør maskinen som beskrevet i afsnittet Vedligeholdelse".
• Hvis det er muligt, skal opvaskemaskinen stå på klem for at forhindre dannelse af ubehagelig lugt inde i maskinen.

Kap 5 VEDLIGEHOLDELSE

5.1 Generelle regler

Før der udføres vedligeholdelse, tømmes maskinen helt for vand, strømforsyninger fjernes, og den udendørs vandhane lukkes.

Brug ikke vandstråler under tryk, da de vil kunne beskadige det elektriske system.

Vask de udvendige overflader, når de er kolde, med produkter specielt fremstillet til vedligeholdelse af stål.

I tilfælde af eventuel isdannelse tømmes vandet fra kedlen og vaskepumpen.

5.2 Rengøring

For at sikre maskinens effektivitet skal der jævnligt udføres vedligeholdelse som angivet nedenfor. Det anbefales, at der foretages en jævnlig behandling af saniteten med passende, ikke-korroderende produkter, der fås i handlen.

5.3 Rensning af filteraggregat

Udfør denne procedure ved dagens slutning eller når man bemærker rester af snavs på filtrene.

1. Fjern og rengør kurvene.
2. Tøm karret ved at følge instruktionerne anført i afsnittet "Tømning af maskinen".
3. Fjern og rens alle vaskemaskinens filtre omhyggeligt.
4. Brug ikke-slibende produkter eller genstande til at rengøre ståkarret.
5. Ved slutningen af nævnte operationer sættes alle dele omhyggeligt på plads.

5.4 Rengøring af arme

Vaske- og skyllearmene kan let fjernes for jævnlig rengøring af dyserne og for at forebygge eventuelle tilstopninger og/eller aflejringer.

Fortsæt som følger:

• Fjern armene ved at skrue den relevante strammemøtrik eller lynkoblingen, hvis der er en sådan, af.
• Vask alle dele under rindende vand, rens dyserne grundigt, hvis det er nødvendigt ved hjælp af en tandstikker eller små skarpe værktøjer.
• Rengør armenes rotationsakser i maskinen og vaske- og skyllevandets udgangsområde.
• Sæt armene på plads igen og kontroller deres frie rotation.

Kap 6 SEVLDIAGNOSE

Maskinen er udstyret med et selvdiagnose system, der er i stand til at registrere og identificere en række funktionsfejl.

Fejl		Beskrivelse af mulige løsninger
	Er-01	Skylning ikke foretaget. Skylning af tallerkener, køkkentøj mv. blev ikke udført korrekt. Kontroller den korrekte rengøring af skylledyserne.
	Er-02	Manglende vandafløb. Vandafløbet foretages ikke eller foretages unormalt. Sørg for, at afløbsrøret ikke er bøjet eller klemt, og at vandlåsen eller filtrene ikke er tilstoppede. På maskiner udstyret med overløb skal dette først fjernes, før afløbscyklussen startes..
	Er-03	Fejl ved genoprettelse af skylletemperatur. Genoprettelsen af kedeltemperaturen har ikke fundet sted inden for den fastsatte tid under vaskecyklussen.. Sluk og genstart maskinen og udfør en ny cyklus.
SAFE	Er-04	Fejl ved vandpåfyldning i kar. Kontrollér at vandtilslutningerne er korrekte, og a vandhanen er åben. Tjek for overløb, hvis det er monteret. Sluk og genstart maskinen og udfør en ny påfyldning.
	Er-05	Fejl ved termometer i kar. (Åben sonde) Maskinen kan ikke registrere værdien af temperaturen i karret. Sluk og genstart maskinen.
	Er-06	Fejl ved termometer i kar. (Sonde kortsluttet) Maskinen registrerer ikke værdien af temperaturen i karret.. Sluk og genstart maskinen.
	Er-07	Fejl ved termomenter i kedel. (Åben sonde) Maskinen kan ikke registrere værdien af temperaturen i kedlen. Sluk og genstart maskinen.
	Er-08	Fejl ved termomenter i kedel. (Sonde kortsluttet) Maskinen registrerer ikke værdien af temperaturen i kedlen.. Sluk og genstart maskinen.
	Er-09	Time out fyldning af kedel: kedel ikke fyldt. Det er ikke muligt at foretage skylning. Kontrollér at vandhanen er åben. Sluk og genstart og udfør en ny cyklus.
	Er-21	Utilstrækkelig skylning: Skylningen er ikke foretaget med tilstrækkeligt vand. Kontrollér, at skylledyserne er korrekt rengjorte. Fejlen blokerer ikke maskinen.
	Er-22	Fejl ved genoprettelse af kedeltemperatur: Genoprettelsen af temperaturen i karret har ikke fundet sted inden for den fastsatte tid under vaskecyklussen. Sluk og genstart maskinen og udfør en ny cyklus.
	Er-25	Udførelse af ekstern regenerering: Antallet af liter vand indstillet til eksterne apparater til behandling af vand er nået, fejlen hindrer ikke opvaskemaskinens funktion, meddelelsen kan fjernes fra menuen “Water Service Set”.
SAFE	Er-SF	Elektromekanisk sikkerhed: kedlens eller karrets sikkerhedstermostater er aktiveret, eller karrets sikkerheds- trykrelæ er aktiveret.
	Er-SL	Sikkerhedsniveau. Vandniveau i kar ikke korrekt.
	dr-t	Snavset filter: Vandstanden i karret er ikke korrekt, enten fordi filteret er snavet, eller fordi overløbet er isat forkert.
ADVARSEL! Slukning og efterfølgende start af maskinen "nulstiller" visningen. Hvis problemet fortsætter, efter at de givne instruktioner er fulgt, bedes man kontakte det autoriserede servicecenter.

Kap 7 JUSTERINGER OG INDSTILLINGER

Følgende indstillinger bør kun foretages af en autoriseret tekniker.

De parametre, der er anført nedenfor, kan indstilles, inden installationen eller senere ved at åbn indstillingsmenuen som følger:

• Maskine i standby med åben dør.
• Tryk samtidig på knapperne 1 og 2 (ON/OFF og VALG AF SPECIALPROGRAMMER) i 5 sekunder og sæt nøglen KEY 12 i (knapperne 3 og 4 for at ændre parametren, 1 for at bekræfte).
• Derefter er det ved at trykke gentagne gange på knappen 1 (ON/OFF) muligt at rulle gennem følgende punkter og aktivere og/eller ændre dem ved hjælp af knapperne 3 og 4 (den ændrede parameter gemmes uden behov for at bekræfte). Listen over parametre kan variere afhængigt af maskintypen.

Language	Valg af sprog
Boiler Set	Justering af kedeltemperaturen til programmerne. I versioner med atmosfærisk kedel (skyllepumpe) er der forskellige indstillinger for hvert program (b1 – b2 – b3) Versionerne med atmosfærisk kedel (pumpe skyl) er forskellige indstillinge for hvert program (b1 - b2 - b3)
Tank Set	Indstilling af temperaturen i karret til programmerne. I versioner med skyllepumpe findes der andre indstillinger til hvert program (t1 – t2 – t3)
ThermoStop	Aktivering af funktionen Thermostop, der sikrer en korrekt skylletemperatur.
Energy Saving	Aktivering af funktionen Energy Saving, der sikrer en energibesparelse, når maskinen er tændt og ikke i brug.
Manual Detergent	Manuel aktivering af opvaskemiddel dispenseren.Når ON indstilles, aktiveres opsugningsrøret automatisk.Rørets længde er foruddefineret i forhold til opvaskemaskinemodellen.
Manual Rinse Aid	Manuel aktivering af afspændingsmiddel dispenseren.Når ON indstilles, aktiveres opsugningsrøret automatisk.Rørets længde er foruddefineret i forhold til opvaskemaskinemodellen.
Detergent Dose	Regulering af tiden for dosering af opvaskemiddel eller mængden i g/l i forhold til modellen.
Rinse Aid Dose	Regulering af tiden for dosering af afspændingsmiddel eller mængden i g/l i forhold til modellen.
Water Hardness	Indstilling af vandets hårdhed for indkommende vand for maskiner med integreret blødgøringsanlæg i egenskab af den målte hårdhed.
External Softenr Cycles	Indstilling og aktivering af cyklustæller, som aktiverer vedligeholdelsessignaler (Service) for eksternt blødgøringsanlæg.Hold alle 4 taster nedtrykket samtidig med slukket maskine og åben dør for at slette ordet “Service”.
Manual Rinse Pump	Manuel aktivering af skyllepumpen
Manual Drain	Manuel aktivering af udledningspumpen
Autostart Enable	Selvaktivering af automatisk start
Cycle Counter	Cyklustæller
Water Service Set	Indstilling af liter til autonomi på eksterne apparater til behandling af vand, reguleringsindstilling fra 0 til 12.000 liter i trin af 200.Meddelelsen Er 25 kan nulstilles ved at trykke alle 4 taster ind samtidigt i denn menu.

Når du har indstillet de ønskede parametre, skal du trykke på knappen 1, indtil displayet slukkes, for at gå ud og lagre alt i hukommelsen.

7.1 Indstilling af hårdheden af det integrerede blødgøringsanlæg

Tabellen angiver forholder mellem tyske grader og franske grader, som skal installeres på maskinen.

Målt hårdhed
°fr		°dGH
0 ÷ 20	41 ÷ 45	0 ÷ 11	23 ÷ 25
21 ÷ 25	46 ÷ 50	12 ÷ 14	26 ÷ 28
26 ÷ 30	51 ÷ 55	15 ÷ 17	29 ÷ 31
31 ÷ 35	56 ÷ 60	17 ÷ 20	31 ÷ 34
36 ÷ 40		20 ÷ 22

Kap 8 BORTSKAFFELSE

På vores På vores maskiner findes der ingen materialer, der kræver specielle bortskaffelsesprocedurer.

(Gælder i EU og lande med differentierede indsamlingssystemer)

Mærket vist på produktet og i dets dokumentation angiver, at produktet ikke må smides ud sammen med husholdningsaffald ved slutningen af dets levetid. For at undgå

eventuelle skader på miljøet eller menneskers sundhed som følge af ukontrolleret bortskaffelse af affald

opfordres brugeren til at adskille dette fra andre typer affald og genbruge det behørigt til fremme for bæredygtig materialegenvinding.

Virksomhedsbrugere bedes kontakte leverandøren og læse købekontraktens betingelser og vilkår.

Dette produkt bør ikke bortskaffes sammen med andet erhvervsmæssigt affald.

	Symboler			Genstand	Materiale	%
Direkte genbrugelige				Plade	Stål	80
				Emballagekasse	PAP
				Træbord	ISPM15
				Plastdele	PP, PP+FV
Forbindelser			W E E	Motorer	Sammensætninger	20
				Elektriske dele
				Elektroniske dele
				Dele i gummi	EPDM

Kap 9 MILJ∅

BRUG MED RESPEKT FOR MILJ∅ET

Ansvarlig brug af opvaskemaskinen kan bidrage til en bedre miljøpåvirkning ved at følge små tips i den daglige brug såsom:

Vask kun hele kurve.

Sluk opvaskemaskinen, hvis ikke den bruges.

Hold maskinen lukket, när den er i stand by

Brug passende programmer til graden af snavs.

Fyld maskinen med varmt vand, hvis den opvarmes med gas.

Sørg for, at udledningerne strømmer ind i et ordentligt kloaksystem.

Overskrid ikke den anbefalede dosis vaskemiddel.

Producenten forbeholder sig ret til at foretage ændringer på denne opvaskemaskine, elektriske, tekniske og æstetiske og / eller udskiftning af dele uden forudgående varsel, hvis denne finder det hensigtsmæssigt, for altid at tilbyde et pålideligt produkt med lang levetid og avanceret teknologi.

INSTRUKTIONSMANUAL FÖR DISKMASKINER

SE

ÖVERSÄTTNING FRÅN ORIGINALANVISNINGARNA

4.10.2 Maskiner med tömningspump (\*tillval)

3.6 Skyllemiddel og vaskemiddel

Vi anbefaler at du installerer en automatisk vaskemiddeldispenser.

Kap. 4 BRUKE MASKINEN

4.1 Grafisk grensesnitt

⑤ ② ⑧ 60°C ⑦ ⑥ ① ② ③ ④

Med henvisning til Fig.1:

1	Tast for PÅ/AV	6	Felt for MASKINENS STATUSINDIKATORER
2	Tast for VALG AV SPESIALPROGRAMMER	7	Felt for SYKLUSINDIKATORER
3	Tast for VALG AV PROGRAMMER	8	TEKSTDISPLAY
4	Tast for START	9	FREMDRIFTSLINJE
5	STANDBY-LED

Fargekoder og driftsstatuser

Med henvisning til Fig.2:

Bruk programmer som er egnet til smussgraden.

Fyll maskinen med varmt vann dersom dette varmes opp med gass.

Ikke overskrid de anbefalte vaskemiddeldosene.
