BRUGSANVISNING Tech 160 AL-KO

DA Oversættelse af original brugsanvisning....199

Om denne håndbog.... 199

Produktbeskrivelse.... 199

Sikkerhedsanvisninger.... 201

Montering....202

Ibrugtagning....203

Hjælp ved driftsforstyrrelser.... 210

Læs denne dokumentation før ibrugtagning. Håndbogen er en forudsætning for, at arbejdet udføres sikkert, og at driften er problemfri. Sæt dig godt ind i maskinens betjenings-elementer, og hvordan den anvendes, før du bruger den.
Bemærk sikkerhedsanvisningerne og advarslerne i denne dokumentation samt på apparatet.
Denne dokumentation er en permanent bestanddel af produktbeskrivelsen og skal overdrages i forbindelse med evt. salg af maskinen

Signaturforklaring

NB!

Følges disse advarselsanvisninger, nøje kan person- og/eller tingskader undgås.

I denne dokumentation beskrives forskellige modeller af benzinplæneklippere. Nogle modeller er udstyret med græsopfangningsboks og/eller er også egnet til bioklip.

Du kan finde din model ved hjælp af produktbilleder og beskrivelsen af de forskellige valgmuligheder.

Bestemmelsesmæssig anvendelse

Denne maskine er beregnet til at klippe en græsplæne i privat område og må kun bruges på en tør græsplæne.

Produktet er ikke beregnet til en anden eller mere vidtgående anvendelse.

Mulig fejlanvendelse

Denne plæneklipper er ikke beregnet til anvendelse på offentlige anlæg, i parker, sportsanlæg eller i forbindelse med land- eller skovbrug.
Sikkerhedsanordningerne må ikke afmonteres eller brokobles.
Benyt ikke maskinen i regn og/eller på vådt græs.
■ Maskinen ikke benyttes til kommercielle formål.

Sikkerheds- og beskyttelsesanordninger

NB!

Fare for kvæstelse!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft.

Sikkerhedsbøjle

Apparatet er udstyret med en sikkerhedsbøjle.

NB!

Fare for kvæstelser!

Slip sikkerhedsbøjlen ved fare.

Maskiner uden knivkobling:

Klippekniven standses
Motoren standses

■ Klippekniven standses
■ Forsigtig! - Motoren kører fortsat

Beskyttelsesklap

Beskyttelsesklappen forhindrer dele i at blive slynget ud.

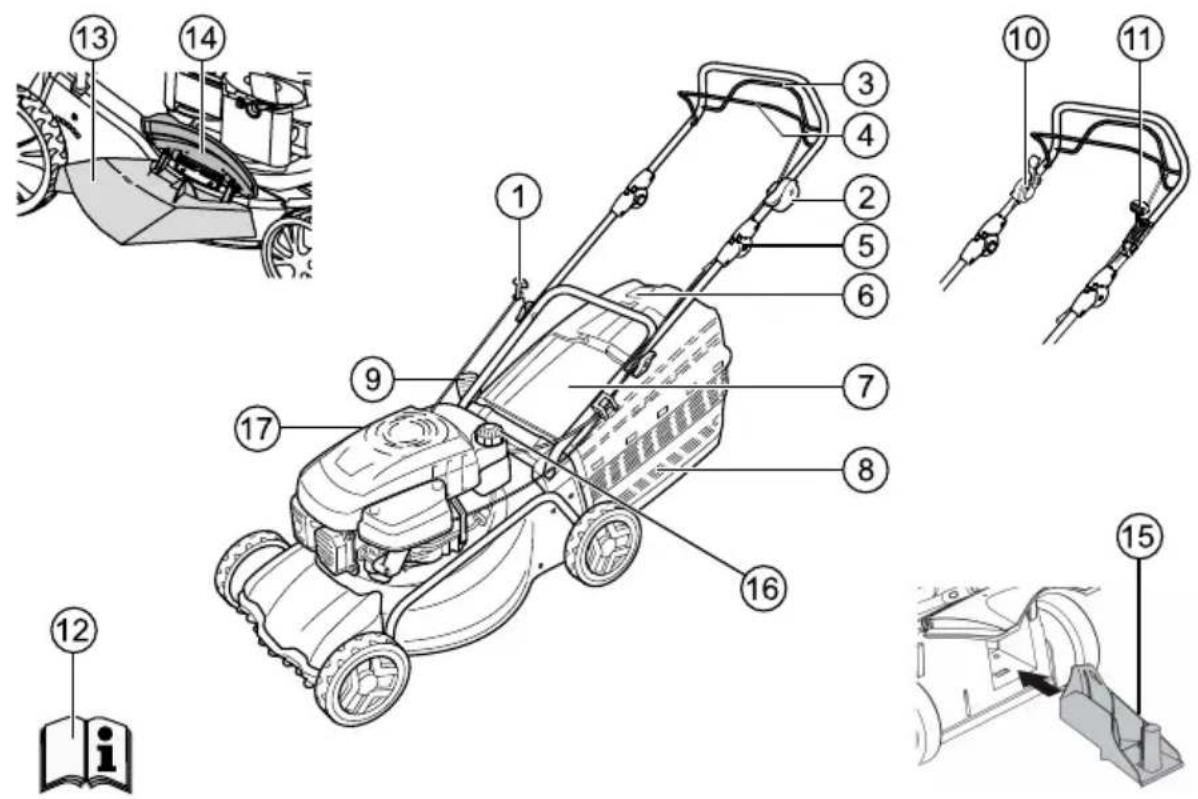

Produktoversigt

1 Startsnor 10 Knivkobling
2 Start, Stop * 11 Variogear *
3 Hjuldrev * 12 Betjeningsvejledning
4 Sikkerhedsbøjle 13 Udkastindsats *
5 Ergonomisk højdeindstilling * 14 Lukkeklap *
6 Niveauvisning * 15 Bioklipsæt *
7 Sikkerhedsklap * 16 Benzintank
8 Græsopfangningsboks * 17 Oliepåfyldningsstuds
9 Indstilling af klippehøjde *

* alt efter udførelse

Symboler på maskinen

Forsigtig!

Udvis særlig forsigtighed ved betjening!

Læs betjeningsvejledningen før ibrugtagning!

Forsigtig!

Hold hænder og fødder på afstand af klippeværket!

Hold sikker afstand til redskabet!

Træk hætten til tændrøret af, før der arbejdes på klippeværket!

Løsn motorbremsen!

Slå hjuldrevet til!

Gasfjernbetjening Start/Stop

Ekstra symboler ved maskiner med el-start

Forsigtig!

Fare ved strømstød!

Forsigtig!

Hold tilslutningsledningen væk fra klippeknivene!

Afbryd altid maskinen fra nettet ved vedligeholdelsesarbejde, eller hvis ledningen har taget skade!

SIKKERHEDSANVISNINGER

NB!

Maskinen må kun anvendes, när den er i teknisk fejlfri stand!

NB!

Fare for kvæstelse!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft.

FORSIGTIG!

Brandfare!

En maskine med benzin i tanken må ikke parkeres i bygninger, hvor benzindampe kan komme i kontakt med åben ild eller gnister!

Hold området omkring motor, udstødning, batterikasse og brændstoftank fri for afklip, benzin og olie.

NB!

Brandfare!

Benzin og olie er særdeles letantændelig!

Sørg for, at andre ikke nærmer sig fareområdet.
- Klip aldrig, når andre - særligt personer og dyr - er i nærheden.
Den person, der fører maskinen, eller brugeren er ansvarlig for ulykker, der involverer andre personer og deres ejendom.
Børn og personer, der ikke er bekendt med denne betjeningsvejledning, må ikke benytte apparatet
Lokale bestemmelser om brugerens mini-mumsalder skal overholdes.
■ Maskinen må ikke betjenes under indflydelse af alkohol, stoffer eller medikamenter.
Benyt passende arbejdstøj:

Lange bukser
Hårdt og skridsikkert fodtøj
Høreværn

Når du arbejder på skråninger:

Arbejd aldrig på en glat og glidebane.
Sørg altid for at stå sikkert.
- Klip altid på tværs af skråninger, aldrig op- og nedad.
- Klip ikke på skråninger, der hælder mere end 20°!
Vær særlig forsigtig, när der vendes!

Arbejd kun i klart dagslys eller ved tilstrækkelig god kunstig belysning.
Hold krop, arme og ben samt tøj på afstand af klippeværket.
Overhold de gældende lokale regler for brugstidspunkter.
■ Efterlad ikke apparatet i driftsklar tilstand uden opsyn

Plænen må kun klippes, hvis kniven er skarp
Brug aldrig apparatet med beskadigede eller manglende beskyttelsesanordninger.
Brug aldrig maskinen, uden at beskyttelsesanordningerne er sat korrekt på (f.eks.: sikkerhedsklap, græsopfangningsanordninger)
■ Maskinen skal altid kontrolleres før brug, og beskadigede dele skal udskiftes med originale dele.
Udslidte eller beskadigede knive og fastgørelsesbolte må kun udskiftes i sæt for at undgå ubalance.
Før motoren startes, skal alle knive og drev kobles fra.
Sluk for motoren, vent til maskinen står stille, og træk tændingsnøglen ud og tændrørshætten af:

Når du går væk fra maskinen
Når du arbejder på maskinen, kontrollerer eller rengør den
Når der optræder fejl
Før blokeringer ophæves
■ Før tilstopninger afhjælpes
■ Efter kontakt med fremmedlegemer
Før du fylder tanken op
Når der optræder fejl eller usædvanlige vibrationer på maskinen (kontrol påkrævet)

Undersøg plæneklipperen for skader, og udfør de påkrævede reparationer, før du begynder at arbejde med maskinen igen.

Sæt tændrørshætten på, og start motoren

Når fejlen er afhjulpet (se fejltabel) og maskinen er efterset
Når maskinen er blevet rengjort

■ Start ikke motoren, hvis du står foran udkastkanalen.
Kontrollér omhyggeligt hele området, der skal klippes, og fjern alle fremmedlegemer.
Vær særlig påpasselig ved vendinger, eller när du trækker plæneklipperen ind mod dig.
Kør ikke græsslåmaskinen hen over forhindringer (f.eks. grene og rødder)
Fjern kun afklip när motoren er slukket.
Sluk motoren, hvis græsslåmaskinen skal køres henover andre overflader end græsplæne
Hæv eller træk aldrig apparatet med kørende motor

Drik ikke og spis ikke, når du fylder benzin eller motorolie på tanken.
■ Undgå at indände benzindampe.
Arbejd altid med maskinen i skridtgang.
Forvis dig om, at møtrikker, skruer og bolte sidder godt fast, før du bruger maskinen.
Luk drosselspjældet, när motoren slukkes. Hvis motoren er udstyret med benzinspærrehane, skal denne lukkes efter klipningen.

MONTERING

Overhold vedlagte monteringsvejledning.

NB!

Maskinen må først tages i brug, när den er færdigsamlet.

Tanke

Før ibrugtagning skal plæneklipperen tankes op.

ADVARSEL!

Brandfare!

Benzin og olie er særdeles letantændelig!

Overhold altid medfølgende betjenings-vejledning fra motorproducenten.

Driftsmidler

	Benzin Motorolie
Type	Normalbenzin/blyfri	se motorproducentens anvisninger
Påfyldningsmængde	se motorproducentens anvisninger	ca. 0,6 l

Driftsmidler

Sikkerhed

ADVARSEL!

Lad aldrig motoren køre i lukkede rum. Fare for forgiftning!

• Benzin og olie må kun opbevares i beholdere, der er beregnet til formålet.
  Benzin og olie må kun fyldes på og tømmes af udendørs, og når motoren er standset og afkølet.
• Fyld ikke benzin eller olie på, när motoren er i gang.

■ Undgå at overfylde tanken (benzin udvider sig).
Ryg ikke, mens der fyldes benzin på
- Åbn ikke tankdækslet, när motoren kører eller er varm
Udskift en beskadiget tank eller tankdæksel
Luk altid tankdækslet fast til
Hvis der er løbet benzin over, må motoren ikke startes. Men sørg for at rense maskinen på de flader, hvor der er benzin. Tænd ikke motoren, før benzinen er fordampet.
Hvis der er løbet olie ud:

■ Start ikke motoren
Sug spildt motorolie op med et oliebinde-middel eller med en klud - bortskaf olie-forurenet materiale
Rengør maskinen

Spildolie:

må ikke behandles som almindeligt affald
må ikke komme i kloak, afløb eller hældes ud på jorden.

Vi anbefaler at opbevare spildolie i en lukket beholder, der afleveres på genbrugsstationen eller hos kundeservice.

Påfyldning af benzin

1. Skru tankdækslet af, og anbring det på et rent sted.
2. Fyld benzin på med en tragt.
3. Luk tankåbningen godt til, og rengør den.

Påfyldning af motorolie

1. Skru oliepåfyldningsdækslet af, og anbring det på et rent sted.
2. Fyld olie på med en tragt.
3. Luk oliepåfyldningsåbningen godt til, og ren-gør den.

IBRUGTAGNING

NB!

Apparatet må ikke anvendes med løst, beskadiget eller slidt skæreværk og/eller fastgørelsesdele.

Foretag altid en visuel kontrol inden ibrugtagning.

Indstilling af klippehøjde

NB!

Fare for kvæstelser!

Juster kun klippehøjden, når motoren er slukket, og kniven står stille!

• Indstil altid alle hjul i samme klippehøjde.
• Indstillingen af klippehøjde er forskellig fra model til model.

Centralindstilling (1)

■ Hold knappen til centralindstillingen inde. (1/1)

Hvis græsset ønskes kort, skal håndgrebet til centralindstillingen trykkes nedad. (1/2)
Hvis græsset ønskes længere, skal håndgrebet til centralindstillingen trækkes opad. (1/2)
Det pågældende trin på den centrale højdeindstilling vises. (1/3)

Slip knappen ved den ønskede klippehøjde.

Akselindstilling eller centralindstilling (2, 3)

Tryk armen ind mod siden, og hold den der, for at låse op.
Skub armen til venstre eller højre for at indstille den ønskede klippehøjde.
Lad armen gå i hak.
Sørg for, at alle hjul låses i samme højde.

Lynindstilling af enkelthjul eller akselindstilling (4)

Tryk armen ind mod siden, og hold den der, for at låse op.
Skub armen til venstre eller højre for at indstille den ønskede klippehøjde.
Lad armen gå i hak.
Sørg for, at alle hjul låses i samme højde.

Indstilling af enkehjul (5)

Løsn hjulboltene ved at skrue dem venstre eller højre om.
Stik hjulbolten i hullet til den ønskede klippehøjde.
Spænd hjulbolten.

Hjulforskruningerne er forsynet med venstre- eller højregevind. Når boltene skrues i, skal du være opmærksom på gevindretningen og bruge de rigtige bolte.

Sørg for, at alle hjul har samme hulposition.

Central akselindstilling (6)

Anbring tommelfingrene på enderne af akslen.
Grib ind under klippehuset med fingrene.
Træk akslen ud af den nuværende klippehøj-dekærv.
Anbring akslen i kærven, der indstiller den ønskede klippehøjde, og lad den gå i hak.
Sørg for, at alle hjul låses i samme højde.

Klipning med græsopfangningsboks (8)

NB!

Fare for kvæstelser!

Græsopfangningsboksen må kun af- og påmonteres, når motoren er slukket og kniven står stille!

Løft sikkerhedsklappen, og sæt græsopfangningsboksen i holderne.

Opfyldningsindikator

Opfyldningsindikatoren reagerer på luftstrømmen fra græsslåningen og trykkes ned ovenfra (7a). Hvis opfangningskurven er fuld, lægger opfyldningsindikatoren sig på (7b). Opfyldningskurven skal tømmes.

Tømning af græsopfangningsboksen

1. Løft sikkerhedsklappen.
2. Løft græsopfangningsboksen ud af holderen, og træk den bagud og af (8).
3. Tøm græsopfangningsboksen.
4. Løft sikkerhedsklappen, og placer græsopfangningsboksen i holderne igen (8).

Klipning uden græsopfangningsboks

NB!

Fare for kvæstelse ved roterendedele!

Der må kun klippes uden græsopf-angningsboks, hvis drejefjederen på sikkerhedsklappen virker som den skal!

Sikkerhedsklappen trykkes ind mod plæneklipperens hus med fjederkraft. På denne må kastes afklippet bagud.

Bioklip med bioklipsæt (ekstraudstyr)

Ved bioklip samles afklippet ikke op, men bliver liggende på plænen. Bioklippet beskytter jorden mod udtørring og forsyner den med næringsstoffer.

De bedste resultater fås, når der klippes ca. 2 cm tilbage. Kun nyt græs med blødt bladvæv rådner hurtigt.

Græshøjde før bioklip: Maks. 8 cm
Græshøjde efter bioklip: Min. 4 cm

Tilpas ganghastigheden efter bioklipfunktionen, gå ikke for hurtigt!

Montering af bioklipsæt

NB!

Fare for kvæstelse ved roterende dele!

Biosætter må kun af- og påmonteres, når motoren er slukket og kniven står stille.

1. Tag græsopfangningsboksen af. (8)
2. Løft sikkerhedsklappen, og sæt biosættet i udkastkanalen. (9)
   ■ Biosættet skal gå hørligt i hak.

Hvis biosættet ikke går i hak. kan biosæt- tet og klippekniven være beskadiget.

Fjern bioklipsættet

NB!

Fare for kvæstelse ved roterende dele!

Biosætter må kun af- og påmonteres, når motoren er slukket og kniven står stille.

1. Løft sikkerhedsklappen (10)
2. Luk låsemekanismen på biosættet op. (10)
3. Tag biosættet ud.

Klipning med sideudkast (ekstraudstyr)

NB!

Fare for kvæstelse ved roterende dele!

Sideudkastet må kun af- og påmonteres, når motoren er slukket og kniven står stille!

Isætning af sideudkast

1. Fjern græsopfangningsboksen, og sæt bio-klipsættet i.

2. Klap afdækningen til sideudkastet op, og hold den fast (11/1).

3. Sæt sideudkastkanalen i (11/2).

4. Luk afdækningen langsomt.

⇒ Afdækningen sikrer sideudkastkanalen mod at falde ud.

Aftagning af sideudkastet

1. Klap afdækningen til sideudkastet op, og hold den fast (11/1).

2. Fjern sideudkastet, og luk afdækningen (11/2).

Indstilling af håndtagshøjde (ekstraudstyr)

Håndtagets højde indstilles i to forskellige højder efter behov.

1 Skru skruerne på begge håndtag af på underhåndtagets forskruning.

2 Træk skrueboltene ud, og indstil håndtagets position ved at stikke det ind i en af de to fir- kantboringer på holderen og gennem hånd- tagets stænger (12). Sørg for, at der bruges samme boring på hver enkelt holder!

3 Skru holderne sammen med underhåndtaget igen ved hjælp af skruerne.

Start motoren

ADVARSEL!

Lad aldrig motoren køre i lukkede rum. Fare for forgiftning!

NB!

Fare for kvæstelse ved roterende dele!

Vip ikke maskinen, när den startes!

Motoren må kun startes, när kniven er monteret (kniven fungerer som svingmasse)!

Skift ikke indstilling på motorens regulator!

Lynindstilling af enkelthjul eller akselindstilling (4)

Tryk armen ind mod siden, og hold den der, for at låse op.
Skub armen til venstre eller højre for at indstille den ønskede klippehøjde.
Lad armen gå i hak.
Sørg for, at alle hjul låses i samme højde.
Start ikke maskinen, hvis udkastkanalen ikke er dækket af en af følgende dele:

Græsopfangningsboks
Sikkerhedsklap
Bioklipsæt

Betjen startknappen iht. producentens anvisninger.

Sørg for, at der er god afstand mellem fødder og klippeværk.

■ Start maskinen i lavt græs.

Positionsmærker på maskinen

Choker *
	Start Run Stop
Gasfjern-betjening *
	Start Stop
Gasfjern-betjening med choker *
Variogear *
	Hurtigt Langsomt
Knivkobling *
	Til	Fra

* alt efter udførelse

Manuel start

uden gasfjernbetjening, med choker

1 Stil chokeren på position 1 (13/1).
2 Træk sikkerhedsbøjlen ind mod det øverste håndtag, og hold den fast (17) – sikkerhedsbøjlen går ikke i hak.
3 Træk hurtigt i startsnoren, og lad derefter snoren vikle sig langsomt op igen (18).
4 Når motoren er varmet op (ca. 15–20 sekunder), stilles chokeren på position 2 (13/2).

Motoren er udstyret med en fastgasindstilling. Det er ikke muligt at regulere omdrejningstallet.

uden gasfjernbetjening, med primer (16)

1 Tryk på primerknappen 3x, med intervaller på 2 sekunder (16). Ved temperaturer på under 10 °C skal der trykkes 5x på primerknappen.
2 Træk sikkerhedsbøjlen ind mod det øverste håndtag, og hold den fast (17) – sikkerhedsbøjlen går ikke i hak.
3 Træk hurtigt i startsnoren, og lad derefter snoren vikle sig langsomt op igen (18).

Motoren er udstyret med en fastgasindstilling. Det er ikke muligt at regulere omdrejningstallet.

uden gasfjernbetjening, uden primer/choker

1 Træk sikkerhedsbøjlen ind mod det øverste håndtag, og hold den fast (17) – sikkerhedsbøjlen går ikke i hak.

2 Træk hurtigt i startsnoren, og lad derefter snoren vikle sig langsomt op igen (18).

Motoren er udstyret med en fastgasindstilling. Det er ikke muligt at regulere omdrejningstallet.

med gasfjernbetjening, med choker

Gasfjern- betjening med choker *

1 Stil gashåndtaget på position (N4/1).

2 Træk sikkerhedsbøjlen ind mod det øverste håndtag, og hold den fast (17) – sikkerhedsbøjlen går ikke i hak.
3 Træk hurtigt i startsnoren, og lad derefter snoren vikle sig langsomt op igen (18).
4 Når motoren er varmet op (ca. 15–20 sekunder) stilles gashåndtaget på en position mellem og (14/2).

med gasfjernbetjening, uden primer/choker

Gasfjern- betjening *

Start Stop

1 Stil gashåndtaget på position (20/1).
2 Træk sikkerhedsbøjlen ind mod det øverste håndtag, og hold den fast (17) – sikkerhedsbøjlen går ikke i hak.
3 Træk hurtigt i startsnoren, og lad derefter snoren vikle sig langsomt op igen (18).
4 Når motoren er varmet op (ca. 15–20 sekunder) stilles gashåndtaget på en position mellem og (20).

med gasfjernbetjening, med primer (16)

Gasfjern- betjening *

Start Stop

1 Stil gashåndtaget på position (20/1).
2 Tryk på primerknappen 3x, med intervaller på 2 sekunder (16). Ved temperaturer på under 10 °C skal der trykkes 5x på primerknappen.
3 Træk sikkerhedsbøjlen ind mod det øverste håndtag, og hold den fast (17) – sikkerhedsbøjlen går ikke i hak.

4 Træk hurtigt i startsnoren, og lad derefter snoren vikle sig langsomt op igen (18).
5 Så snart motoren er i gang, indstilles det ønskede motoromdrejningstal på en position mellem og (20).

El-start (ekstraudstyr)

1 Stil gashåndtaget på position "START" (15/1).
2 Tryk på primerknappen 3x, med intervaller på 2 sekunder (16). Ved temperaturer på under 10 °C skal der trykkes 5x på primerknappen.
3 Træk sikkerhedsbøjlen ind mod det øverste håndtag, og hold den fast (17) – sikkerhedsbøjlen går ikke i hak.
4 Drej tændingsnøglen helt til højre i tændingslåsen (19).
5 Slip tændingsnøglen, (fjedrer tilbage til position "0"), når motoren er i gang.
6 Find det ønskede omdrejningstal ved at stille gashåndtaget på en position mellem og (15/2).

EI-start ude primer/choker (15)

1 Stil gashåndtaget på position "START" (15/1).
2 Træk sikkerhedsbøjlen ind mod det øverste håndtag, og hold den fast (17) – sikkerhedsbøjlen går ikke i hak.
3 Drej tændingsnøglen helt til højre i tændingslåsen (19).
4 Slip tændingsnøglen, (fjedrer tilbage til position "0"), når motoren er i gang.
5 Find det ønskede omdrejningstal ved at stille gashåndtaget på en position mellem og (15/2).

Knivkobling (ekstraudstyr)

Knivkobling

*

Til Fra

Tilkobling af klippekniv

1. Træk sikkerhedsbøjlen ind mod det øverste håndtag, og hold den fast (17).

→ Sikkerhedsbøjlen går ikke i hak.

1. Tryk koblingsarmen væk fra kroppen (21/1).

→ Klippekniven kobles til.

Frakobling af klippekniv

1. Slip sikkerhedsbøjlen (25).

⇒ Klippekniven kobles fra.
→ Koblingsarmen går i hvilestilling (21/2).

Sluk for motoren

Maskine uden knivkobling

1 Stil gashåndtaget på position (20/2).
2 Slip sikkerhedsbøjlen (25).

⇒ Motoren kobler fra.

ADVARSEL!

Fare for snitlæsioner!

Knivakslen kører efter! Grib ikke ind under apparatet lige efter standsning af motoren.

1 Slip sikkerhedsbøjlen (25).
2 Stil gashåndtaget på position (20/2).

→ Motoren kobler fra.

ADVARSEL!

Fare for snitlæsioner!

Knivakslen kører efter! Grib ikke ind under apparatet lige efter standsning af motoren.

Hjuldrev (ekstraudstyr)

NB!

Gearet må kun slås til, mens motoren er i gang.

Tilkobling af hjuldrev

1. Træk gearskiftebøjlen ind mod det øverste håndtag, og hold den fast (22) – gearskiftebøjlen går ikke i hak.

⇒ Hjuldrevet kobles til.

Frakobling af hjuldrev

1. Slip gearskiftebøjlen (24).

→ Hjuldrevet kobles fra.

Variogear (ekstraudstyr)

Variogear *

Hurtigt Langsomt

Plæneklipperens kørehastighed kan ændres trinløst med variogearet.

NB!

Tryk kun på håndtaget, når motoren er i gang. Hvis der kobles til og fra, uden at motoren er i gang, er der fare for at beskadige drivmekanismen.

1. Træk håndtaget (23) hen mod (23/2), hvis hastigheden skal være højere.

2. Træk håndtaget (23) hen mod (23/1), hvis hastigheden skal være lavere.

Husk, at kørehastigheden altid skal tilpasses jordens og græsplænens aktuelle tilstand!

SERVICE OG VEDLIGEHOLDELSE

NB!

Fare for kvæstelse!

Sluk altid for motoren før alt vedligeholdelses- og plejearbejde, og træk hætten til tændrøret af!
■ Motoren kan have efterløb. Forvis dig om, at motoren står stille, när du har slukket for den!
Bær altid handsker, när fræserknivene vedligeholdes eller plejes!

Alle møtrikker, bolte og skruer skal være spændt godt til.
■ Maskinen skal være i en sikker arbejdstilstand.
Lad motoren køle af, før maskinen stilles på plads.
- Kontroller jævnligt, at græsopfangningsanordningen virker som den skal, og inspicer for slitage.
■ Rengør altid maskinen efter brug.

Sprøjt ikke vand på maskinen. Indtrængende vand kan forårsage fejl (tændingsanlæg, karburator).
■ Kontrollér jævnligt knivene for skader.
En beskadiget lydpotte skal altid udskiftes.

Vip plæneklipperen

■ tændrøret pege opad (27)

Overhold motorproducentens betjeningsvejledning!

Opslibning/udskiftning af klippeknive

Sløve eller beskadigede knive må kun opslibes/ udskiftes af et AL-KO-servicecenter eller af en autoriseret forhandler.
■ Opslebne klippeknive skal afbalanceres.

NB!

Knive, der ikke er blevet afbalanceret, frembringer stærke vibrationer og beskadiger plæneklipperen.

Opladning af startbatteri (ekstraudstyr)

Startbatteriet er vedligeholdelsesfrit og lades normalt op af plæneklipperen. I særlige tilfælde skal batteriet lades op af brugeren:

Før plæneklipperen tages i brug første gang.
Ved afladning, før vinterpause eller ved længere parkeringstider (> 6 måneder).

Opladning:

1 Tag opladeren ud af batterikassen.
2 Afbryd batterikablet fra motorkablet (28).
3 Forbind batterikablet med kablet til opladeren (29).
4 Slut opladeren til strømnettet. Strømnettes spænding skal stemme overens med opladerens driftsspænding.

Opladningstid ca. 36 timer. Brug kun medføl-gende originale oplader.

NB!

Startbatteriet må kun lades op i tørre, velventilerede rum!
Tag ikke plæneklipperen i brug, mens batteriet lades op!

Motorpleje

Skift af motorolie

1 Stil en egnet beholder klar til at opfange olien.
2 Tap eller sug olien fuldstændig ud gennem oliepåfyldningsåbningen.

Husk, at spildolie skal bortskaffes miljømæssigt korrekt!

Vi anbefaler at opbevare spildolie i en lukket beholder, der afleveres på genbrugsstationen eller hos kundeservice.

Spildolie må ikke:

■ behandles som almindeligt affald
hældes i kloakken
hældes ud på jorden

Skift af luftfilter

Overhold motorproducentens anvisninger.

Skift af tændrør

■ Skift af tændrør

Hjuldrev (ekstraudstyr)

Indstilling af bowdentræk

Hvis hjuldrevet ikke kan slås til og fra, mens motoren er i gang, skal bowdentrækket efterjusteres.

NB!

Fare for personskade!

Bowdentrækket må kun justeres, när motoren er slået fra.

1. Drej justeringsdelen på bowdentrækket i pilens retning (30).
2. Start motoren, og slå hjuldrevet til for at kontrollere indstillingen.
3. Hvis hjuldrevet stadig ikke fungerer, skal plæneklipperen transporteres hen til et servicested eller en autoriseret forhandler.

Smør drivtandhjulet med olie

Smør drivtandhjulet på gearakslen med oliespray med jævne mellemrum.

Opbevar ikke maskinen i nærheden af åben ild eller varmekilder!

Lad motoren køle af.
Klap det øverste håndtag ned, så maskinen optager mindre plads.
Tør maskinen godt af, og opbevar den utilgængeligt for børn og uvedkommende.
Opbevar startbatteriet frostfrit.
Lad startbatterier op med jævne mellemrum.
Tøm benzintanken.
Træk tændrørshætten af.

REPARATION

Reparationer må kun udføres af AL-KO's service-centre eller af autoriserede forhandlere.

BORTSKAFFELSE

Udtjente apparater, batterier og genopladelige batterier må ikke bortskaffes med det almindelige husholdningsaffald!

Emballage, maskine og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis.

HJÆLP VED DRIFTSFORSTYRRELSER

NB!

Kniven og motorakslen må ikke justeres!

Fejl Løsning

Motoren starter ikke Fyld benzin på	Stil gashåndtaget på "Start"Slå chokeren tilTryk motorkoblingsbøjlen ind mod det øverste håndtagKontroller tændrør, udskift det eventueltRens luftfilteretDrej klippekniven løsLad startbatteriet opStart på et allerede klippet areal
Nedsat motorydelse Juster klippehøjden	Slib klippekniven op, eller udskift den eventueltRens udkastkanalen/husetRens luftfilteretSænk arbejdshastigheden
Græsset klippes ikke skarpt af	Slib klippekniven op, eller udskift den eventueltJuster klippehøjden
Græsopfangningsboksen fyldes ikke tilstrækkeligt	Juster klippehøjdenLad græsplænen tørreSlib klippekniven op, eller udskift den eventueltRens gitteret til græsopfangningsboksenRens udkastkanalen/huset
Hjuldrevet fungerer ikke Efterjuster bowdentrækket	Kilerem defektKontakt kundeserviceværkstedFjern urenheder i hjuldrev, tandrem og gearSmør friløbene (drivtandhjul, gearaksel) med sprayolie
Hjulene kører ikke rundt, når gearet er slået til	Efterspænd hjulbolteneHjulnav defektKilerem defektKontakt kundeserviceværksted
Maskinen vibrerer udsæd-vanligt kraftigt	Kontroller klippekniven

Ved driftsforstyrrelser, der ikke er omfattet af denne tabel, eller hvis du oplever problemer, du ikke selv kan løse, bedes du henvende dig til vores kundeservice.

Kontrol ved fagmand er påkrævet:

■ efter påkørsel af en forhindring
■ hvis motoren pludselig står stille
■ hvis der er skader på gearet
■ hvis kileremmen er defekt

■ hvis en kniv er bøjet
■ hvis motorakslen er bøjet

EU- OVERENSSTEMMELSESERKLÆRING

se Monteringsvejledning

GARANTI

Evt. fejl i materiale- eller fabrikationsfejl på maskinen udbedres eller erstattes inden for garantiperioden uden beregning af en reparatør, som vi udpeger. Garantiperioden bestemmes af lovgivningen i det land, hvor maskinen er købt.

Garantien gælder kun, hvis

■ maskinen behandles kyndigt,
■ forskrifterne i betjeningsvejledningen overholdes,
der anvendes originale reservedele

Garantien bortfalder, hvis

■ maskinen forsøges repareret egenhændigt,
der udføres tekniske ændringer på maskinen,
■ maskinen anvendes mod sin bestemmelse (f.eks. erhvervsmæssig eller kommunal anvendelse).

Garantien omfatter ikke:

Lakskader, der opstår som følge af normal anvendelse
Sliddele, der på reservedelskortet er markeret med [xxx xxx (x)]
Forbrændingsmotorer - ved forbrændingsmotorer gælder den pågældende motorproducents separate garantibestemmelser

Garantiperioden begynder ved den første slutbrugers køb. Her gælder datoen på den originale kvittering. Ved garantikrav bedes du medbringe dette garantibevis sammen med den originale kvittering for købet til din forhandler eller det nærmeste autoriserede kundecenter. Garantien forbliver uændret ved evt. salg til tredjepart.

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING

Positionstecken på maskinen

Choke *
	Start Run Stopp
Gasfjärrkontroll *
	Start Stopp
Gasfjärreg-lage med choke *
Variotrans-mission *
	Snabb långsam
Knivkopp-ling *
	På Av

se monteringsanvisning

GARANTI

Sikkerhetsanvisninger.... 227

Montering....228

Igangkjøring....229

Spesielle henvisninger for bedre forståelighet og håndtering.

PRODUKTBESKRIVELSE

Sikkerhets- og beskyttelsesanordninger

OBS!

Fare for personskader!

Bensin og olje er lett antennelig!

Følg den vedlagte monteringsanvisningen.

OBS!

Motoren må aldri gå i lukkede rom. Det er fare for forgiftning!

Gammel olje skal ikke:

Tilpass gangfarten til bioklipping, ikke gå for fort!

Hvis bioklippesettet ikke går i lås, kan bioklippesettet og skjærekniven bli ska- det.

Fjerne bioklippesettet

OBS!

Klippe med sideutkast (alternativ)

OBS!

⇒ Dekslet sikrer at sideutkastkanalen ikke faller ut.

Fjerne sideutkast

1. Vipp og hold opp dekslet for sideutkastet (11/1).
2. Fjern sideutkastet og lukk dekslet (11/2).

Motoren må aldri gå i lukkede rom. Det er fare for forgiftning!

OBS!

Motoren har en fast gassinnstilling. Tur-tallregulering er ikke mulig.

uten gassfjernkontroll, med primer (16)

Motoren har en fast gassinnstilling. Tur- tallregulering er ikke mulig.

Motoren har en fast gassinnstilling. Tur- tallregulering er ikke mulig.

→ Sikkerhetsbøylen går ikke i lås.

1. Skyv koblingsspaken bort fra deg (21/1).

1 Ta laderen ut av batterikassen.
2 Koble batterikabelen fra motorkabelen (28).
3 Koble batterikabelen til ladekabelen (29).
4 Koble laderen til strømnettet. Spenningen til strømnettet må stemme overens med drifts-spenningen til laderen.

Ladetiden er ca. 36 timer. Bruk bare den originale laderen som fulgte med leveransen.

OBS!

Gammel olje skal ikke:

Kasserte enheter, batterier eller oppladbare batterier må ikke kastes i husholdningsavfallet!

Sakkyndig kontroll er nødvendig:

se monteringsanvisning

GARANTI

Følgende omfattes ikke av garantien
